【行空】 滑动变阻器1
2022-11-069938
AI 快速预览详细
本文介绍了如何使用行空板显示滑动变阻器符号，并通过按钮AB调节滑片位置。首先，需要绘制一个箭头图片并导入行空板，然后调整各元素的位置以显示滑动变阻器符号。接着，通过改变箭头图片的X坐标，实现箭头的左右移动。文章还讲解了局部变量和全局变量的概念及其在程序中的应用。最后，提供了一个优化方案，使箭头上面的线段能够直通右边沿。
|

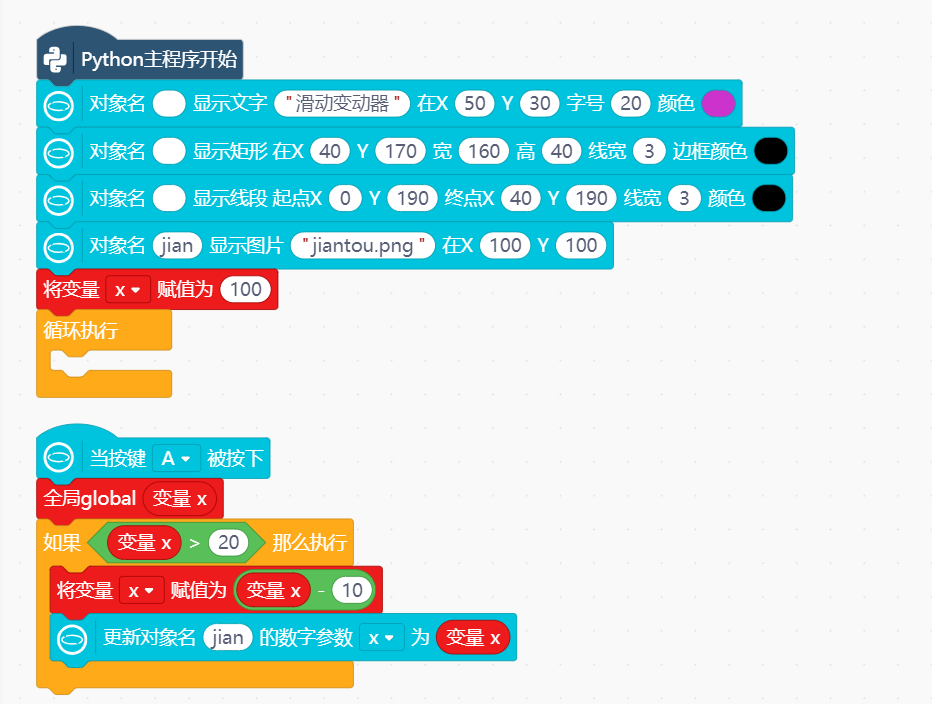

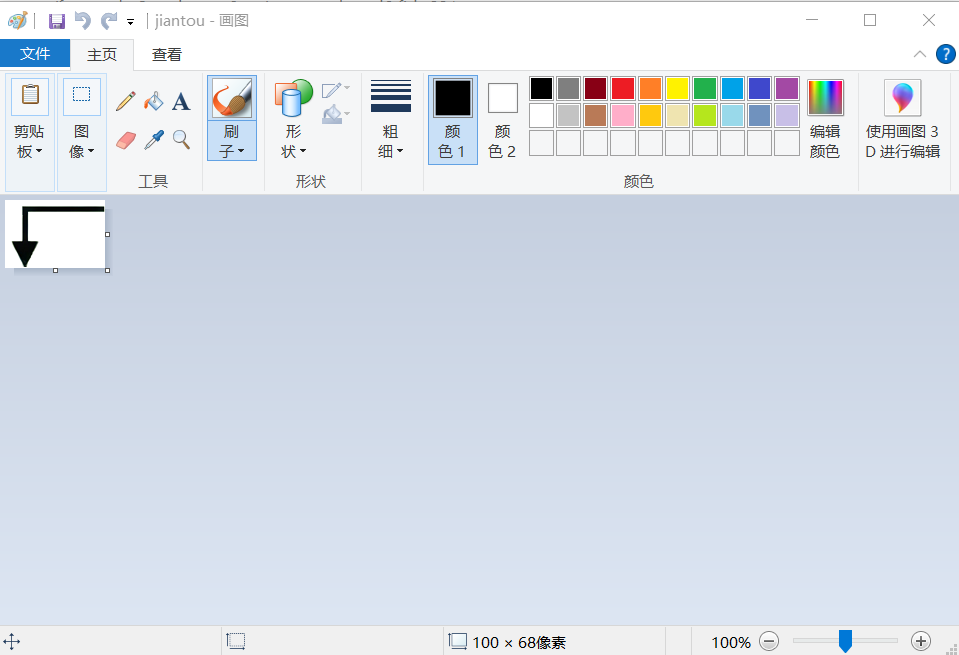

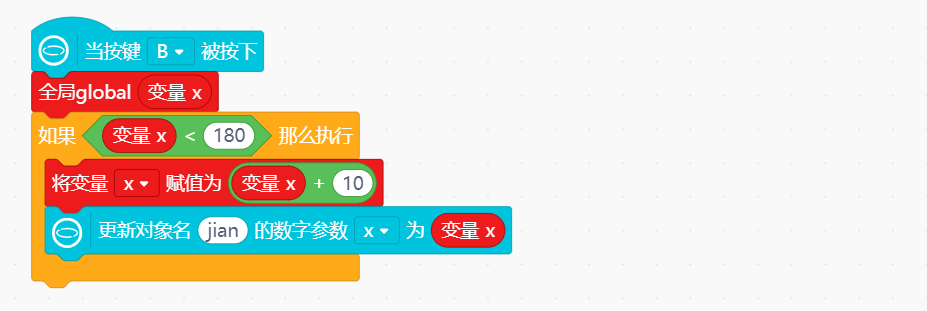

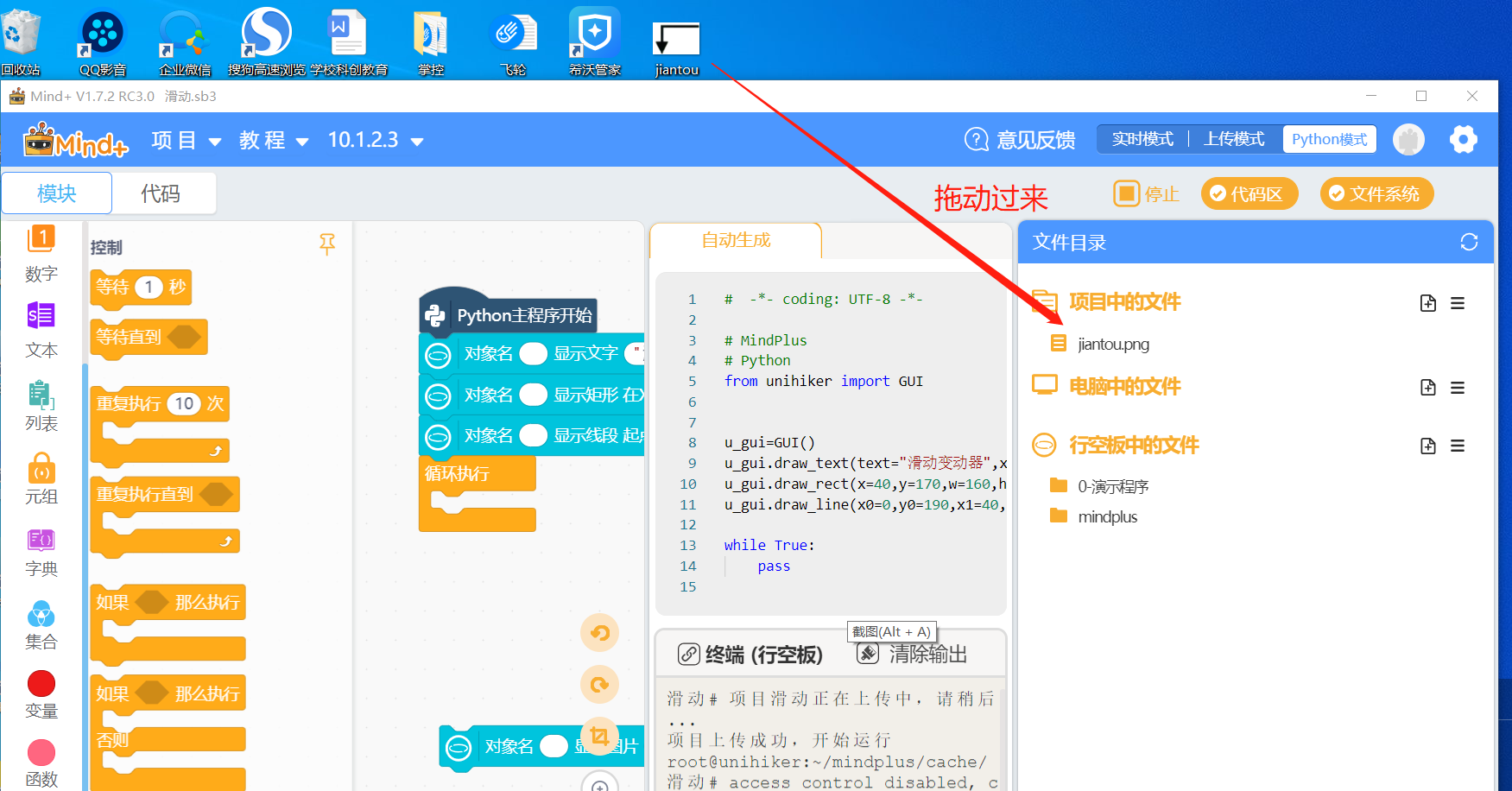

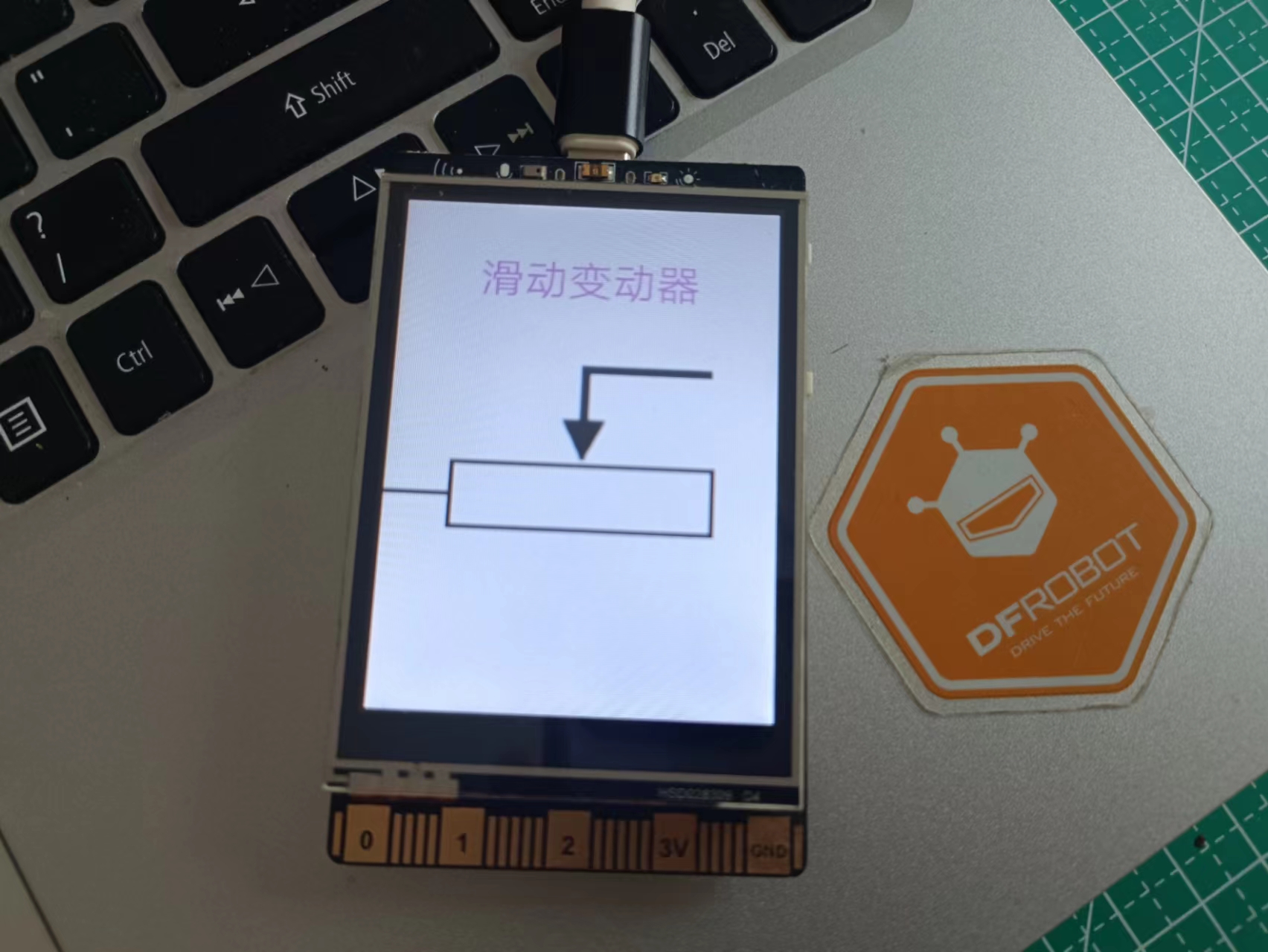

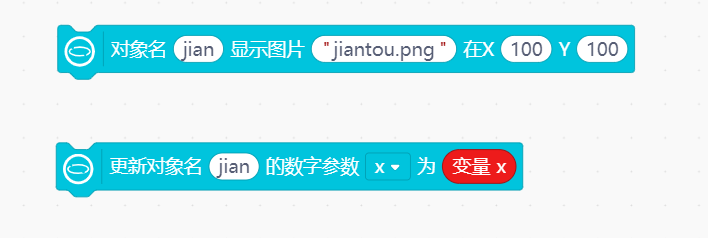

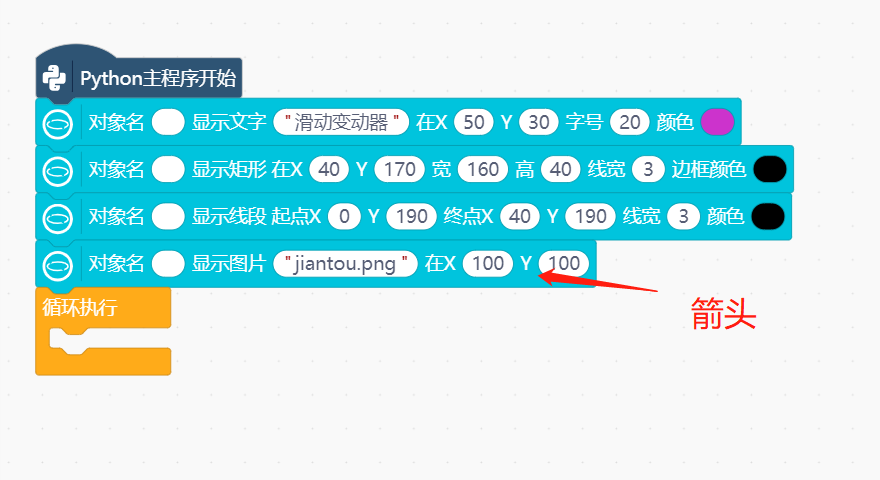

给我一杯忘情H20 灌水作业10 行空显示 10 滑动变阻器1  九年级物理，电学部分是很好玩的重点内容，今天我们尝试用行空板来显示滑动变阻器。  目标任务： 1、滑动变阻器符号静态显示 2、加上动态效果，可以用按钮AB来调节滑片。 step1 显示滑动变阻器符号  显示上面效果，需要有一个矩形，一条线段，一行文字和一个箭头图片。 用画图软件绘一个箭头，根据需要调整图片大小，保存为.png格式。  导入图片到行空板。  调整各元素位置，显示在行空板上。  step2 让箭头动起来 按A向左移动，按B向右移动。 这里有两个知识点， 1、让箭头图片左右动起来要改变箭头图片的X坐标，相关知识在【行空板图形化Python入门教程】第03课：西游记舞台剧 https://mc.dfrobot.com.cn/thread-314335-1-1.html?fromuid=727937 (出处: DF创客社区 - 分享创造的喜悦)中有详细讲解。 我用下面一组积木来处理。  2、局部变量和全局变量 软件中定义的为局部变量，在另一组积木中使用时要定义为全局变量。相关知识点在官方教程【行空板图形化Python入门教程】第05课：密室逃脱游戏https://mc.dfrobot.com.cn/thread-314470-1-1.html?fromuid=727937 (出处: DF创客社区 - 分享创造的喜悦)中。   上面程序已完成任务目标，但是有一个不完美的地方，箭头上面的线段右边不能直通右边沿。 所以又用了一个线段对象来优化。  最后参考程序如下：   滑动变阻器1.zip |
