本项目使用小方舟3.0、掌控板和百灵鸽3.0制作水果检测仪。通过加载TF卡中的'fruit.kmodel'模型文件，实现对水果的识别和显示。项目包括材料准备、电路连接、加载TF卡模型和编写程序等步骤。最终效果是当小方舟检测到水果时，屏幕会显示水果名称，并亮起不同颜色的灯。适合STEM教育场景，帮助孩子学习视觉识别技术和编程。
|

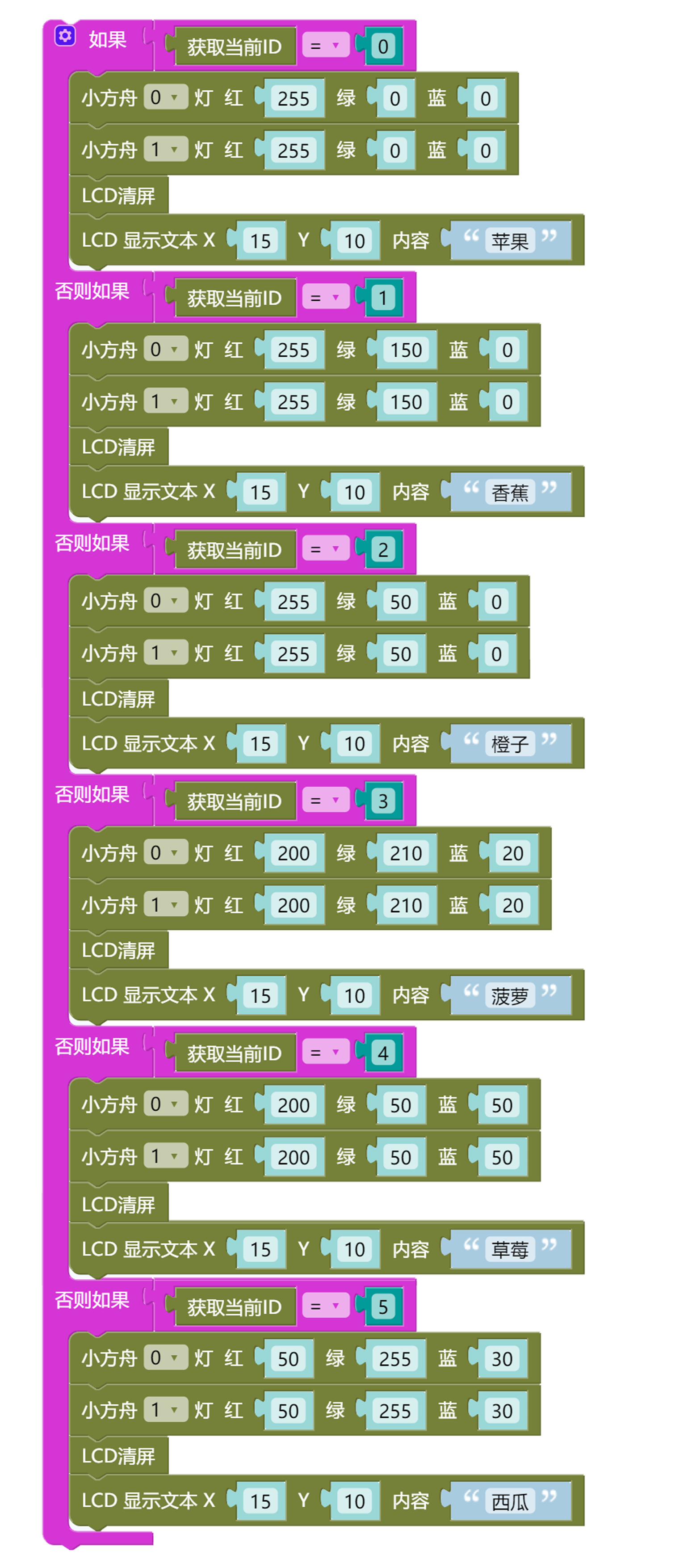

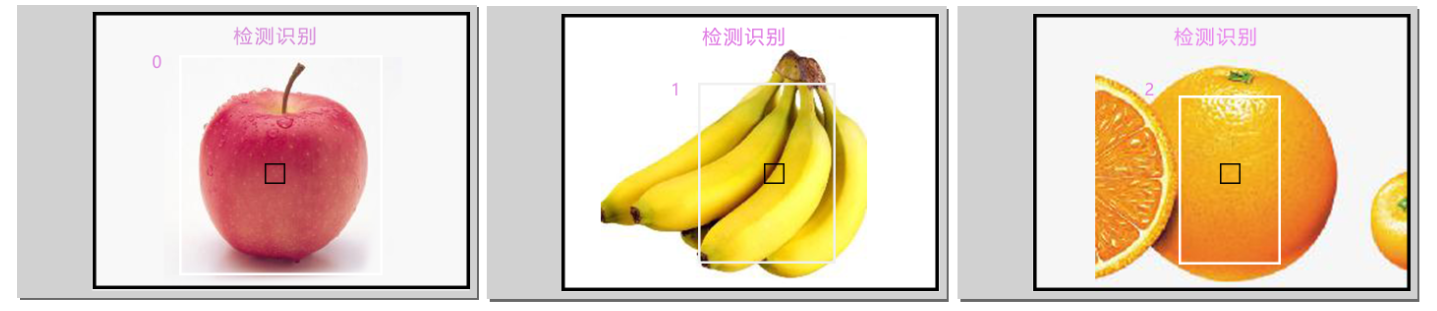

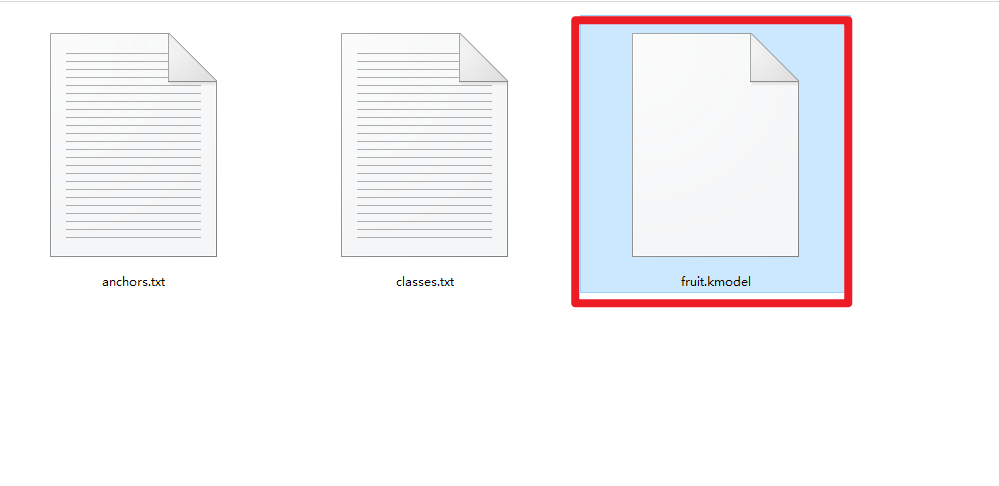

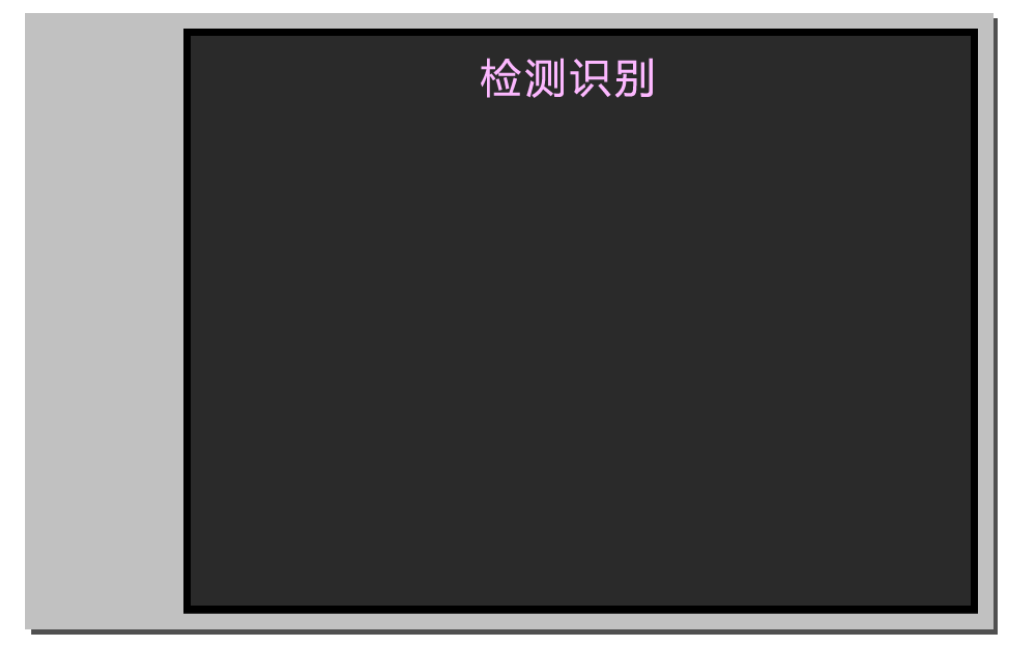

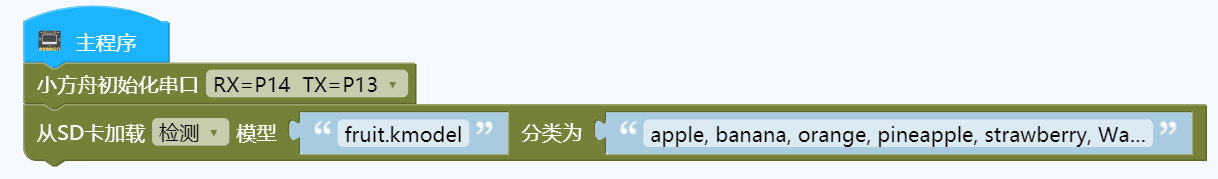

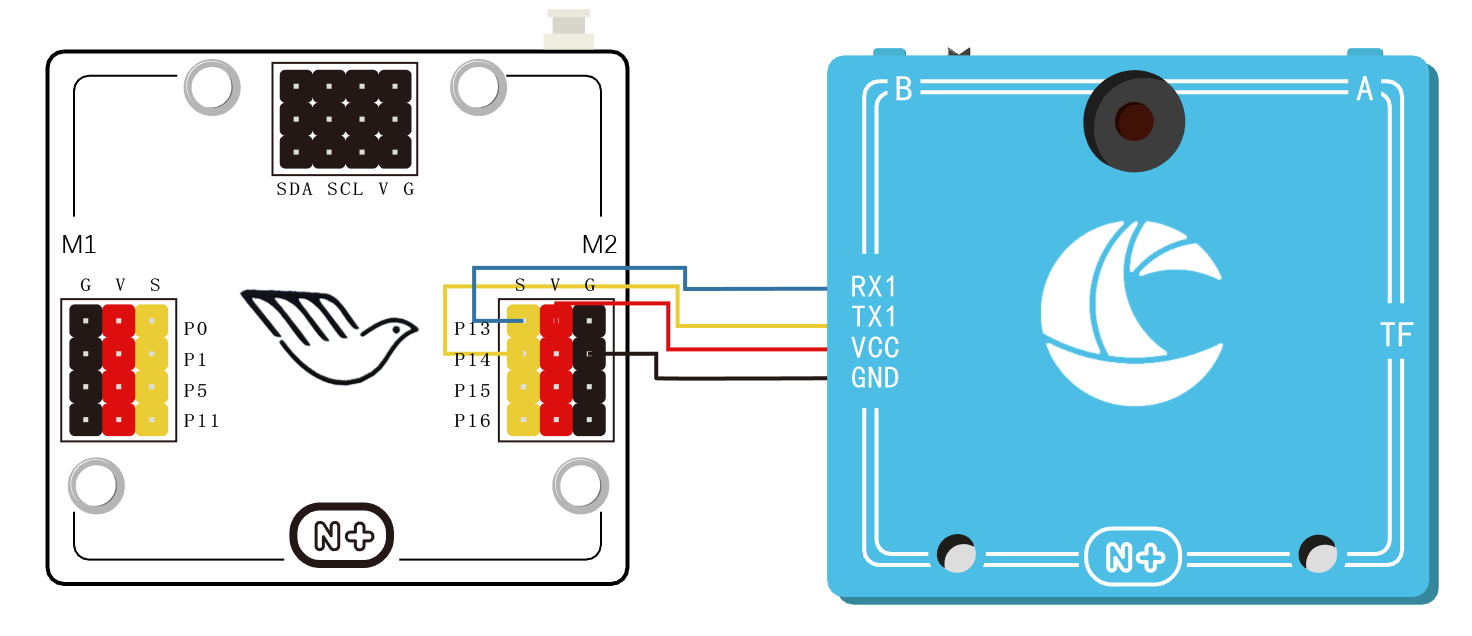

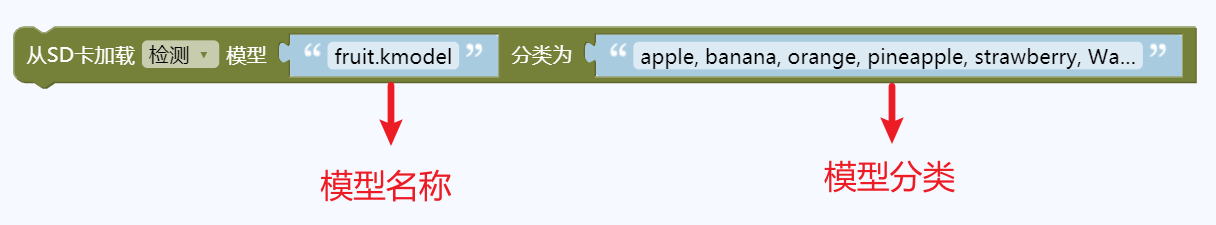

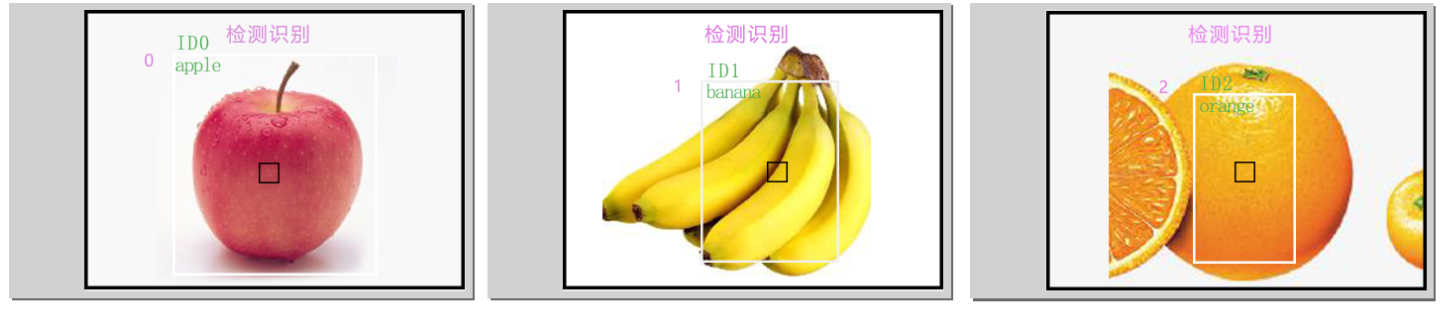

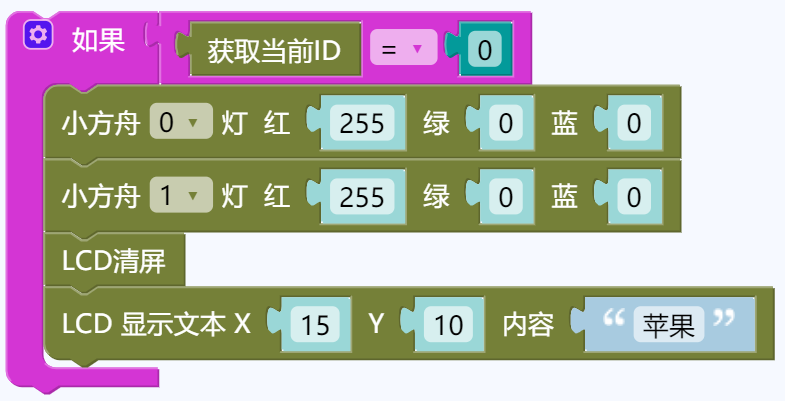

案例描述：使用小方舟加载TF卡模型的功能，制作水果检测仪，当小方舟检测到水果品种时，小方舟屏幕显示水果名称，以及亮不同颜色的灯。 提醒：本教程使用的是小方舟3.0，主控为掌控板，扩展为百灵鸽3.0，编程软件为mpython0.7.0。 一、视频演示： 二：案例教程 1.材料准备  2.电路连接 小方舟与百灵鸽相连接，接在P14、P13，也可以接P0、P1，如下图所示  3.加载TF卡模型 Step1：下载模型文件，“fruit.kmodel”就是水果的模型文件，将其文件复制到TF卡。  Step2：将内存卡带金属片的一端朝下，插向卡槽，轻按一下即可。  Step3：双击打开“classes.txt”的文件，里面写的是水果的分类，有“苹果”、“香蕉”等等。   Step4：将水果分类复制到下面语句中；这个模型是检测模型，与20类识别差不多，所以选择“检测”，其次是模型名称以及分类。  Step5：将下面程序烧入掌控板。  程序烧入成功后，小方舟会切换至“检测识别”的模式。  Step6：将小方舟摄像头对准需要识别的水果，如果识别成功后，会出现白色边框，并且显示其对应的分类序号，例如苹果是0，香蕉是1，橙子是2，以此类推。  Step7：加载模型，也是需要进行学习的。将小方舟摄像头对着水果，出现白色方框与分类序号之后，按下小方舟的B键进行学习，学习成功后，出现ID号与分类名称。  4.案例程序 当检测到苹果时，小方舟亮红灯，屏幕显示“苹果”文字，检测到香蕉，亮黄灯，显示“香蕉”文字等等。 Step1：因为第一个学习的是苹果，所以苹果是ID0。  Step2：其他水果的程序如下。  Step3：加上循环等程序，完整程序如下。  三、小方舟购买连接： 如果您购买的量比较大，请私聊客服，获取更多的优惠！ 四、小方舟更多教程： 1.如果您是第一次接触小方舟，请先阅读下面教程再进行本案例的实操。 2.如果您是第一次接触掌控板，请先阅读下面教程。 模型下载： |
-
-
1.57 MB, 下载次数: 4217
