节日彩灯 · Beetle-ESP32物联网控制

【项目背景】
临近春节，家里的灯也该有它应有的样子，准备使用Beetle-ESP32控制器，有4个数字口，我只用了D2引脚，集成WIFI无线协议，可以用物联网控制。电源使用旧手机充电器改造，遥控器使用“鳄霸王”。

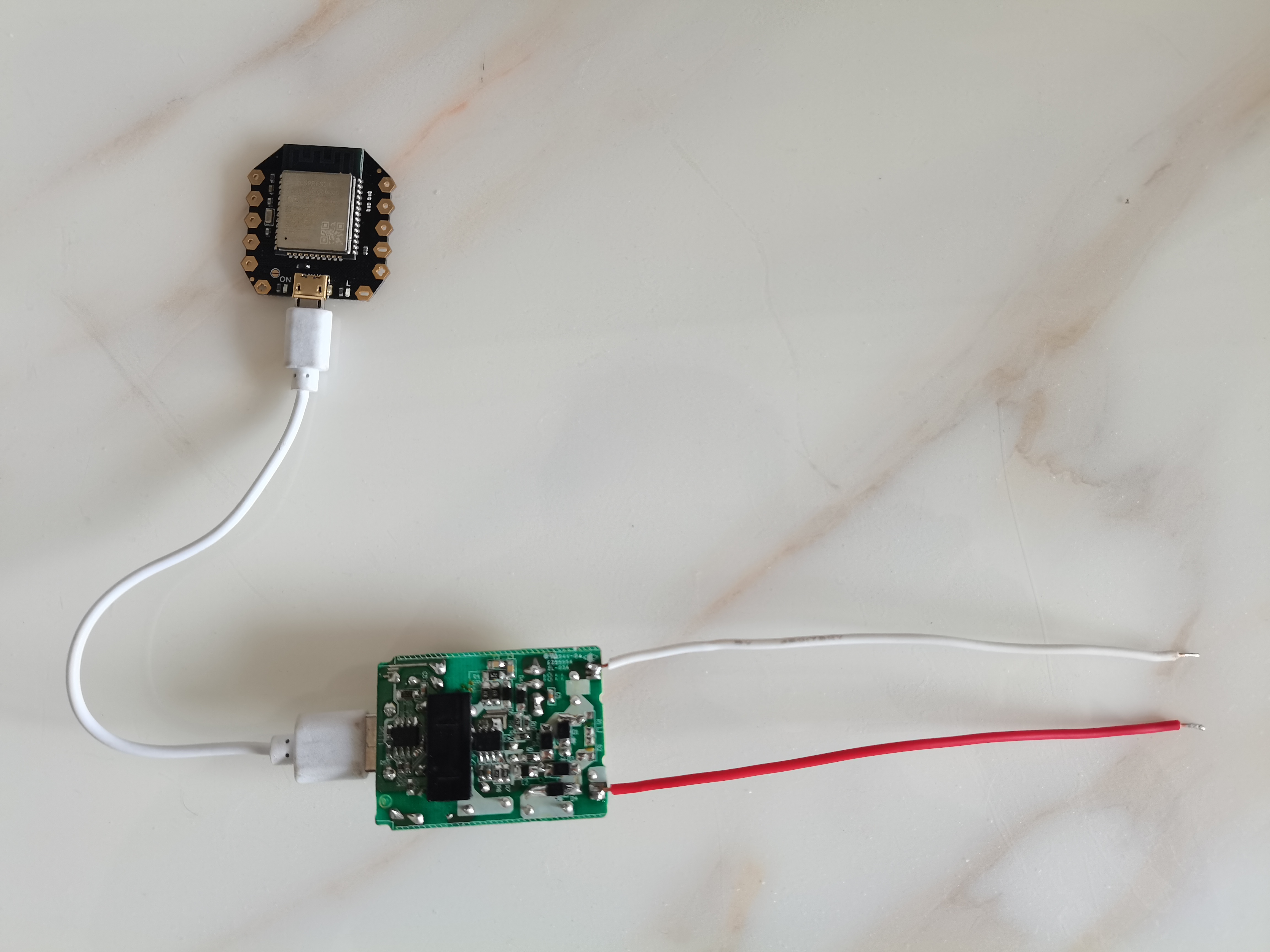

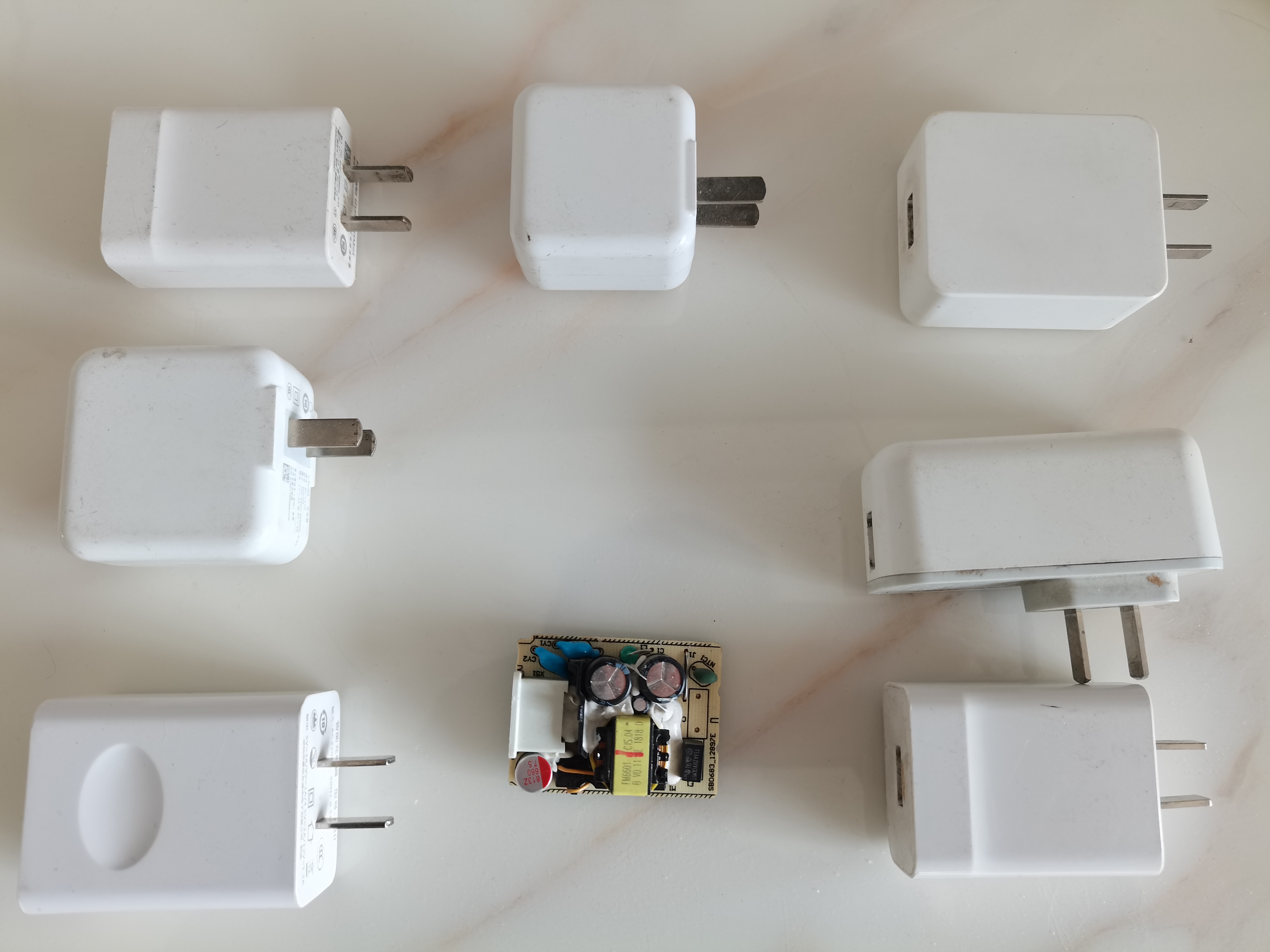

【改造充电器】

拆解手机充电器，焊上电源线，给ESP32供电。
【测试ESP32】

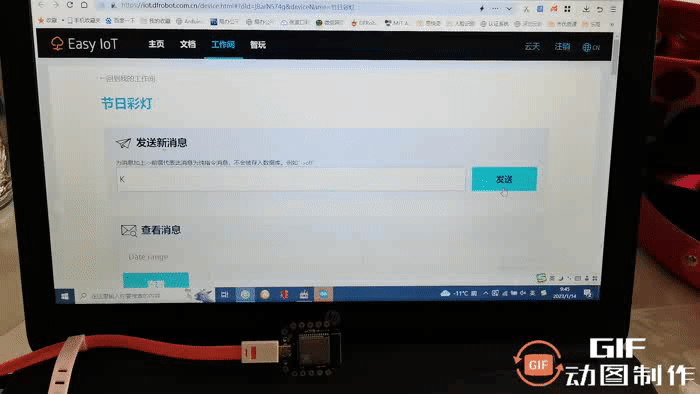

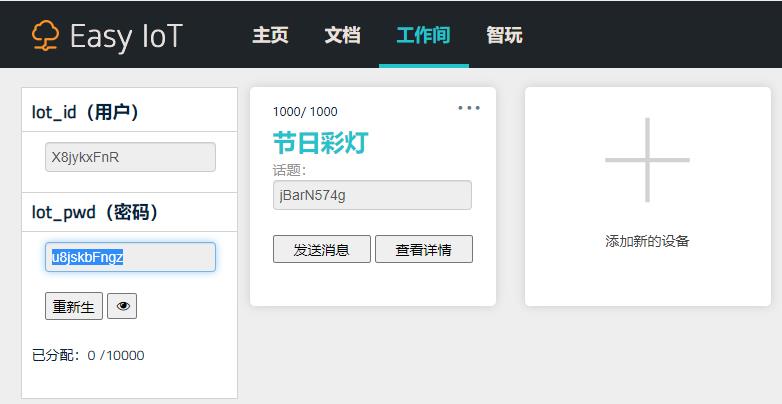

1、连接物联网，Easy Iot

2、物联网点灯程序
主控板选择FireBeetle ESP32

网络扩展选择WIFI、MQTT

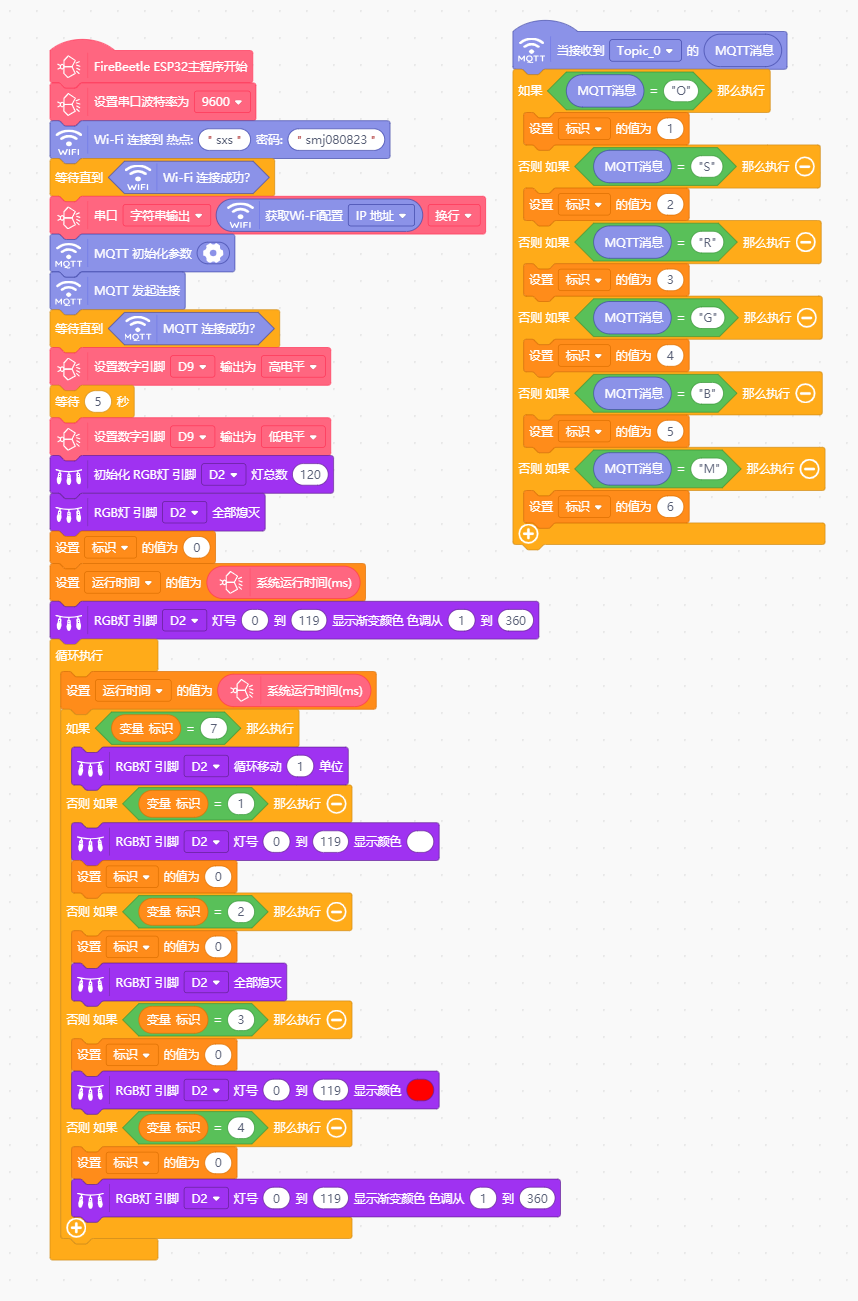

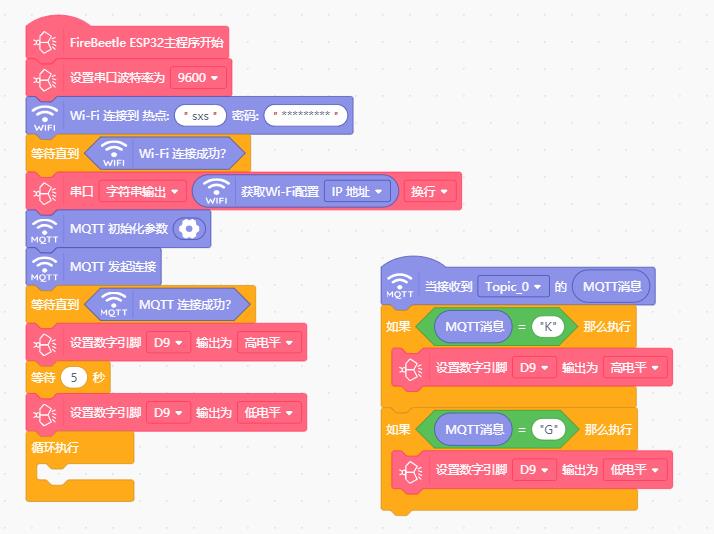

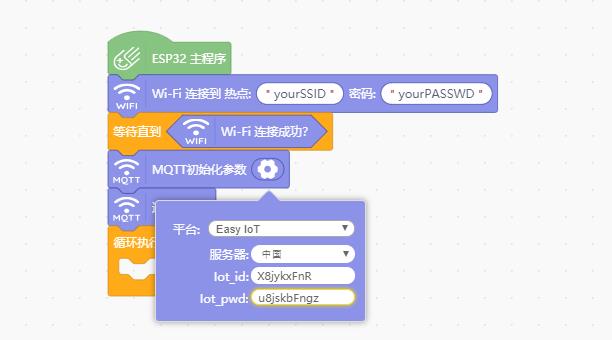

图形化编程

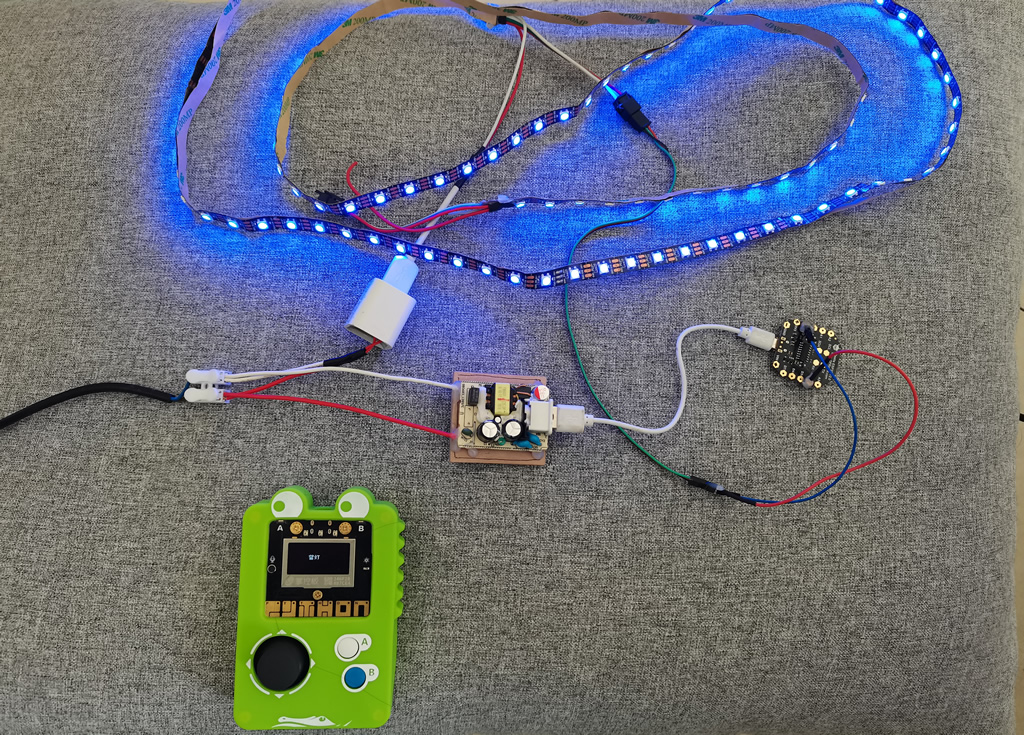

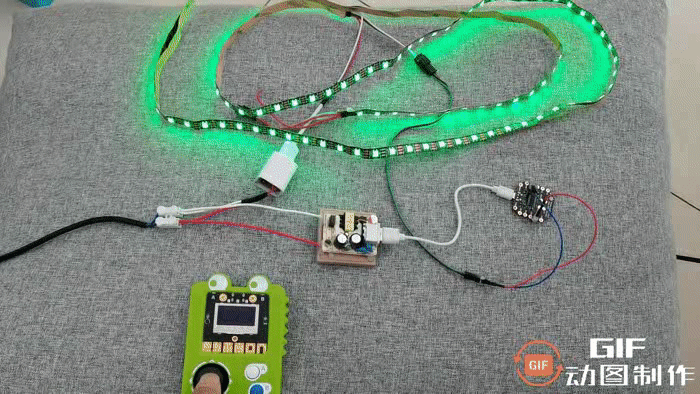

【灯带连接】

灯带数据引脚接ESP32板的D2引脚，灯带与ESP32单独供电，且共地。

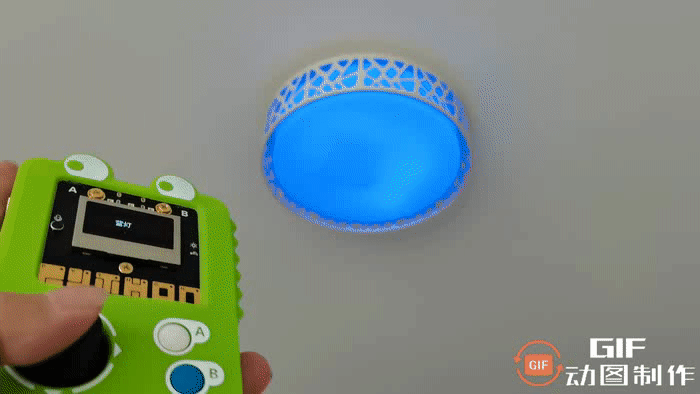

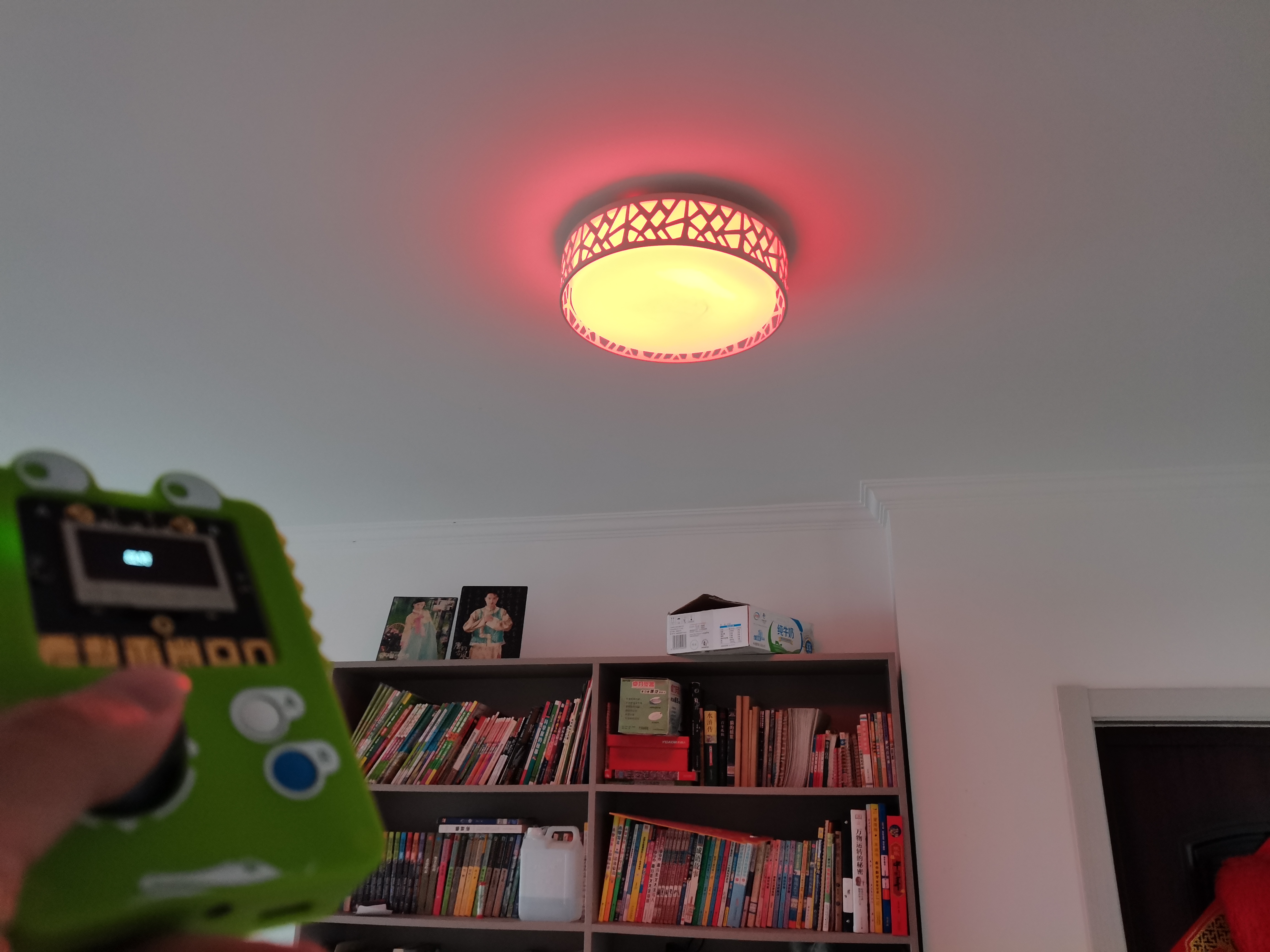

【遥控灯测试】

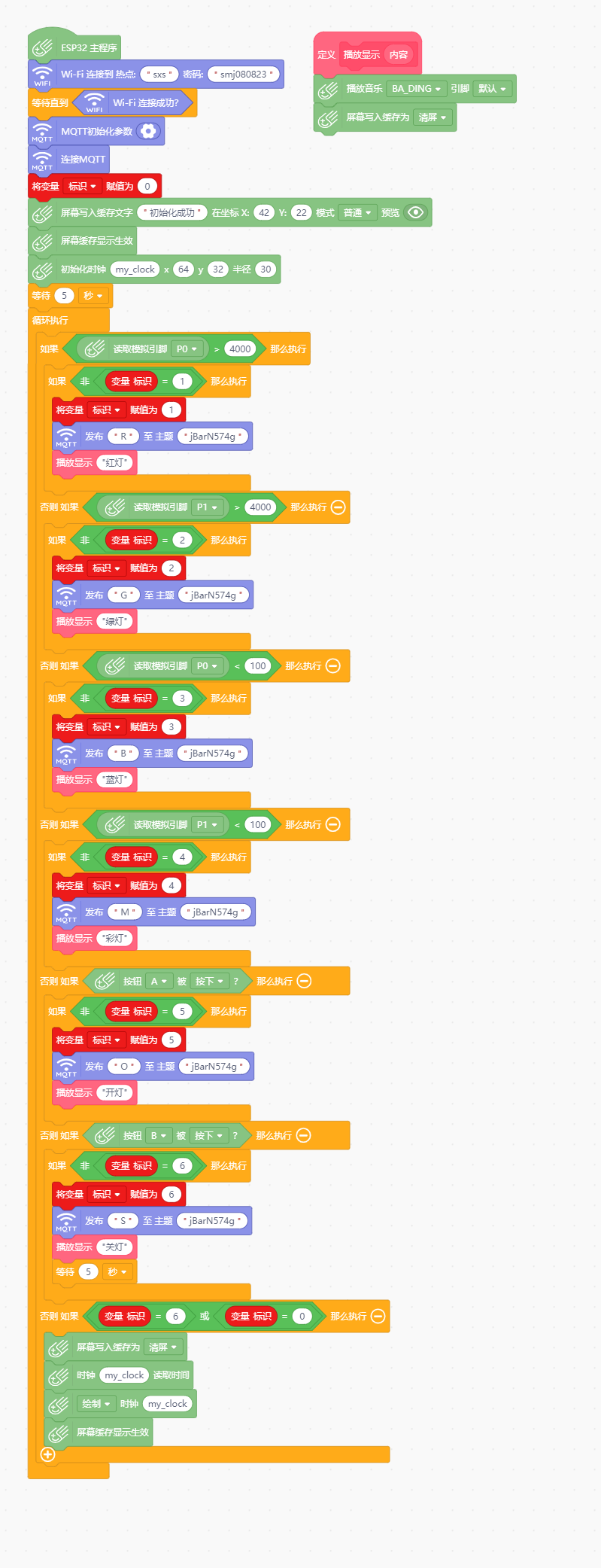

1、鳄霸王程序（掌控板）

同micropython程序


# MindPlus
# mpython
from umqtt.simple import MQTTClient
from mpython import *
import network
import usocket
import music
import time


def hostgetIP(host):
        return usocket.getaddrinfo(host,8080,0,0,usocket.SOL_SOCKET)[0][4][0]

# 自定义函数
def BoFangXianShi(NaRong):
  global my_variable, BiaoShi
  music.play(music.BA_DING, wait=False, loop=False)
  oled.fill(0)


my_wifi = wifi()
p0=MPythonPin(0,PinMode.ANALOG)
p1=MPythonPin(1,PinMode.ANALOG)
my_wifi.connectWiFi("sxs","smj080823")
while not (my_wifi.sta.isconnected()):
  pass
mqtt = MQTTClient("", hostgetIP("iot.dfrobot.com.cn"), 1883, "X8jykxFnR", "u8jskbFngz", keepalive=30)
try:
  mqtt.connect()
  print('MQTT Connected Successful')
except:
  print('MQTT Connection Failed')
BiaoShi = 0
oled.DispChar("初始化成功", 42, 22, 1)
oled.show()
my_clock = Clock(oled, 64, 32, 30)
time.sleep(5)
while True:
  if (p0.read_analog() > 4000):
    if (not (BiaoShi == 1)):
      BiaoShi = 1
      mqtt.publish(str("jBarN574g"), str("R").encode('utf-8'))
      BoFangXianShi("红灯")
  elif (p1.read_analog() > 4000):
    if (not (BiaoShi == 2)):
      BiaoShi = 2
      mqtt.publish(str("jBarN574g"), str("G").encode('utf-8'))
      BoFangXianShi("绿灯")
  elif (p0.read_analog() < 100):
    if (not (BiaoShi == 3)):
      BiaoShi = 3
      mqtt.publish(str("jBarN574g"), str("B").encode('utf-8'))
      BoFangXianShi("蓝灯")
  elif (p1.read_analog() < 100):
    if (not (BiaoShi == 4)):
      BiaoShi = 4
      mqtt.publish(str("jBarN574g"), str("M").encode('utf-8'))
      BoFangXianShi("彩灯")
  elif button_a.value() == 0:
    if (not (BiaoShi == 5)):
      BiaoShi = 5
      mqtt.publish(str("jBarN574g"), str("O").encode('utf-8'))
      BoFangXianShi("开灯")
  elif button_b.value() == 0:
    if (not (BiaoShi == 6)):
      BiaoShi = 6
      mqtt.publish(str("jBarN574g"), str("S").encode('utf-8'))
      BoFangXianShi("关灯")
      time.sleep(5)
  elif ((BiaoShi == 6) or (BiaoShi == 0)):
    oled.fill(0)
    my_clock.settime()
    my_clock.drawClock()
    oled.show()

复制代码

2、ESP32程序

同micropython程序


/*!
 * MindPlus
 * firebeetleesp32
 *
 */
#include <DFRobot_Iot.h>
#include <DFRobot_NeoPixel.h>

// 动态变量
volatile float mind_n_BiaoShi, mind_n_YunXingShiJian;
// 函数声明
void obloqMqttEventT0(String& message);
// 静态常量
const String topics[5] = {"jBarN574g","","","",""};
const MsgHandleCb msgHandles[5] = {obloqMqttEventT0,NULL,NULL,NULL,NULL};
// 创建对象
DFRobot_Iot      myIot;
DFRobot_NeoPixel neoPixel_D2;


// 主程序开始
void setup() {
        myIot.setMqttCallback(msgHandles);
        Serial.begin(9600);
        myIot.wifiConnect("sxs", "smj080823");
        while (!myIot.wifiStatus()) {yield();}
        Serial.println(myIot.getWiFiLocalIP());
        myIot.init("iot.dfrobot.com.cn","X8jykxFnR","","u8jskbFngz",topics,1883);
        myIot.connect();
        while (!myIot.connected()) {yield();}
        digitalWrite(D9, HIGH);
        delay(5000);
        digitalWrite(D9, LOW);
        neoPixel_D2.begin(D2, 120);
        neoPixel_D2.clear();
        mind_n_BiaoShi = 0;
        mind_n_YunXingShiJian = millis();
        neoPixel_D2.showRainbow(0, 119, 1, 360);
}
void loop() {
        mind_n_YunXingShiJian = millis();
        if ((mind_n_BiaoShi==7)) {
                neoPixel_D2.rotate(1);
        }
        else if ((mind_n_BiaoShi==1)) {
                neoPixel_D2.setRangeColor(0, 119, 0xFFFFFF);
                mind_n_BiaoShi = 0;
        }
        else if ((mind_n_BiaoShi==2)) {
                mind_n_BiaoShi = 0;
                neoPixel_D2.clear();
        }
        else if ((mind_n_BiaoShi==3)) {
                mind_n_BiaoShi = 0;
                neoPixel_D2.setRangeColor(0, 119, 0xFF0000);
        }
        else if ((mind_n_BiaoShi==4)) {
                mind_n_BiaoShi = 0;
                neoPixel_D2.setRangeColor(0, 119, 0x00FF00);
        }
        else if ((mind_n_BiaoShi==5)) {
                mind_n_BiaoShi = 0;
                neoPixel_D2.setRangeColor(0, 119, 0x0000FF);
        }
        else if ((mind_n_BiaoShi==6)) {
                mind_n_BiaoShi = 7;
                neoPixel_D2.showRainbow(0, 119, 1, 360);
        }
}


// 事件回调函数
void obloqMqttEventT0(String& message) {
        if ((message=="O")) {
                mind_n_BiaoShi = 1;
        }
        else if ((message=="S")) {
                mind_n_BiaoShi = 2;
        }
        else if ((message=="R")) {
                mind_n_BiaoShi = 3;
        }
        else if ((message=="G")) {
                mind_n_BiaoShi = 4;
        }
        else if ((message=="B")) {
                mind_n_BiaoShi = 5;
        }
        else if ((message=="M")) {
                mind_n_BiaoShi = 6;
        }
}

复制代码

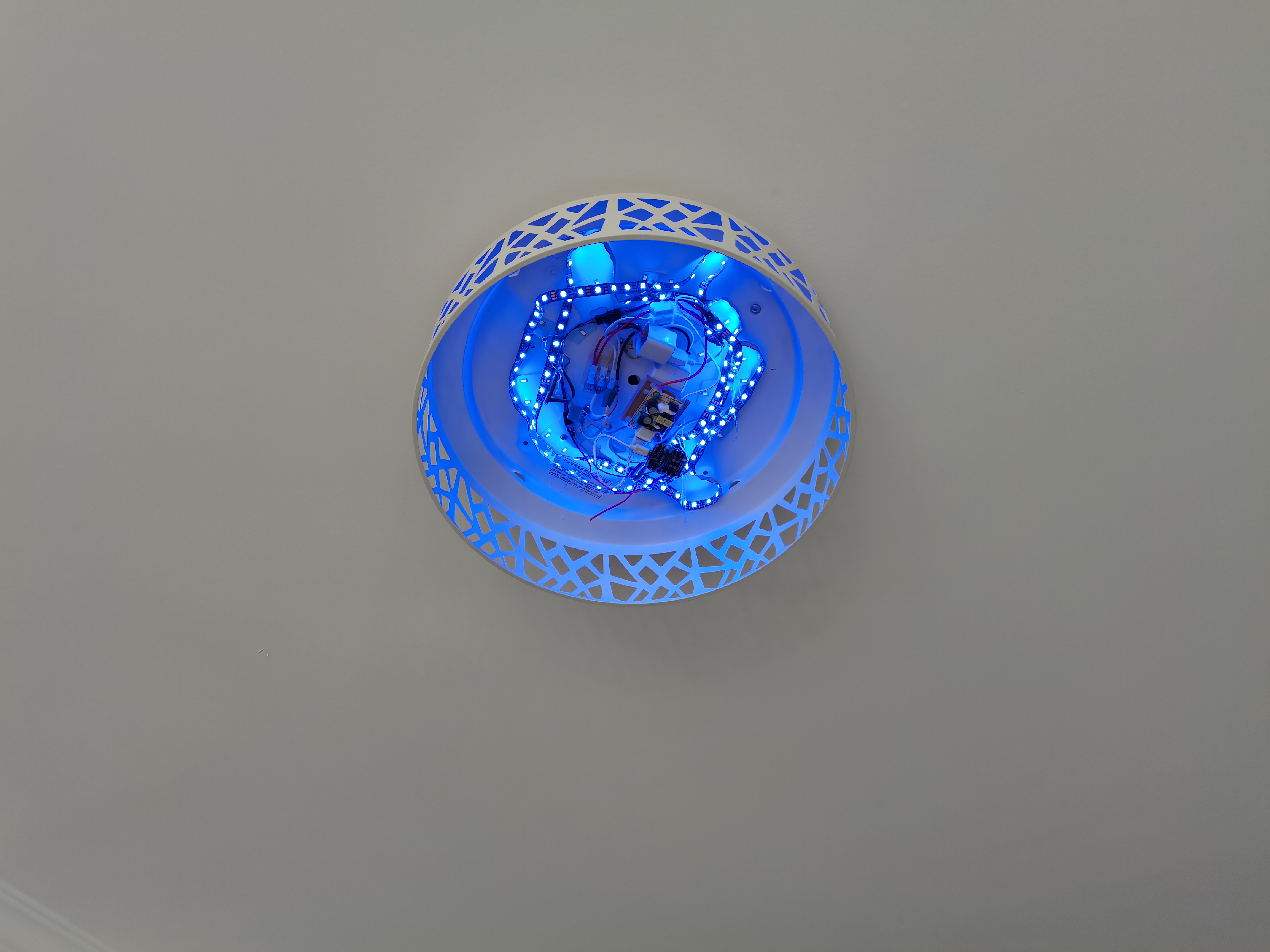

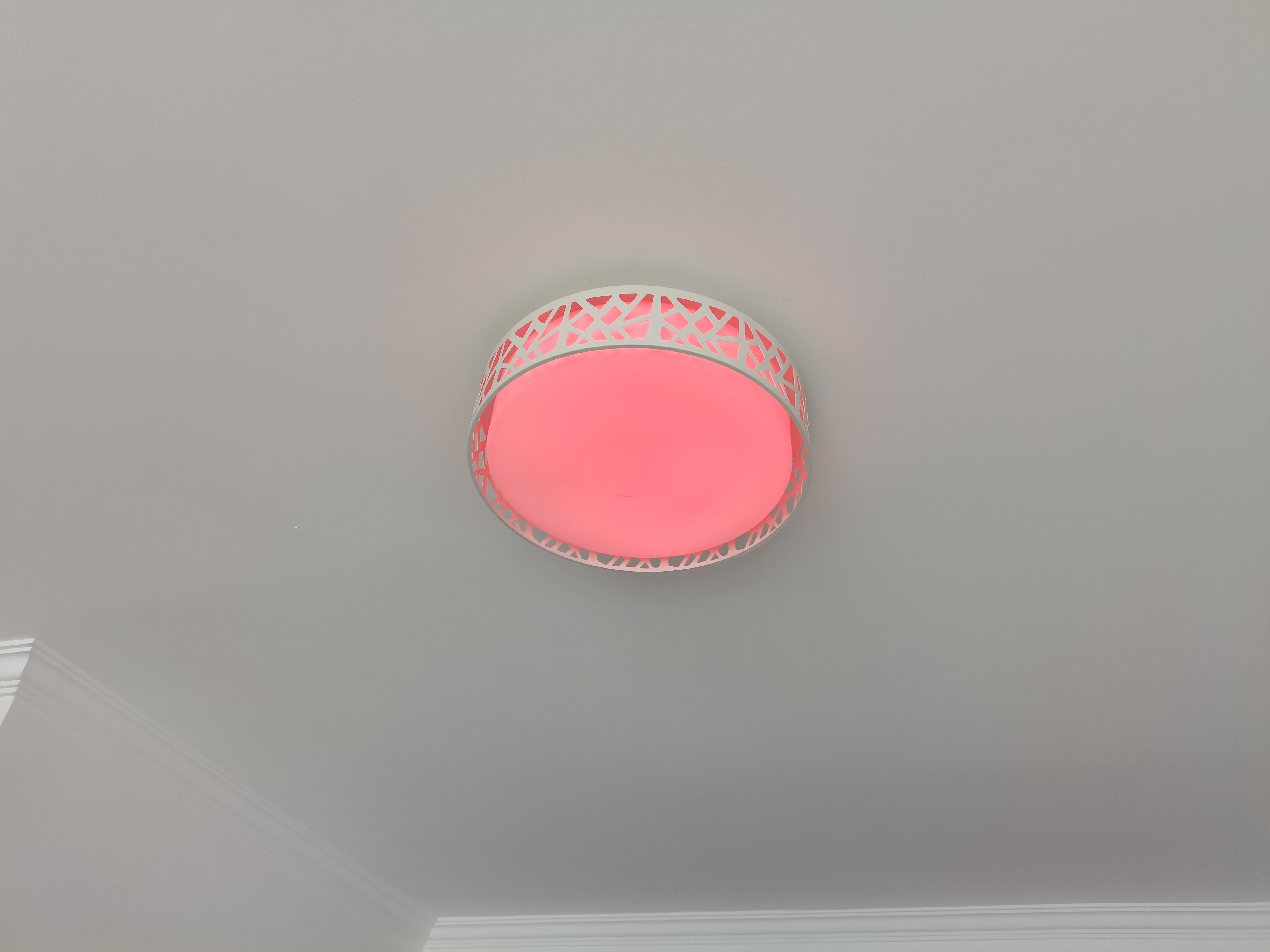

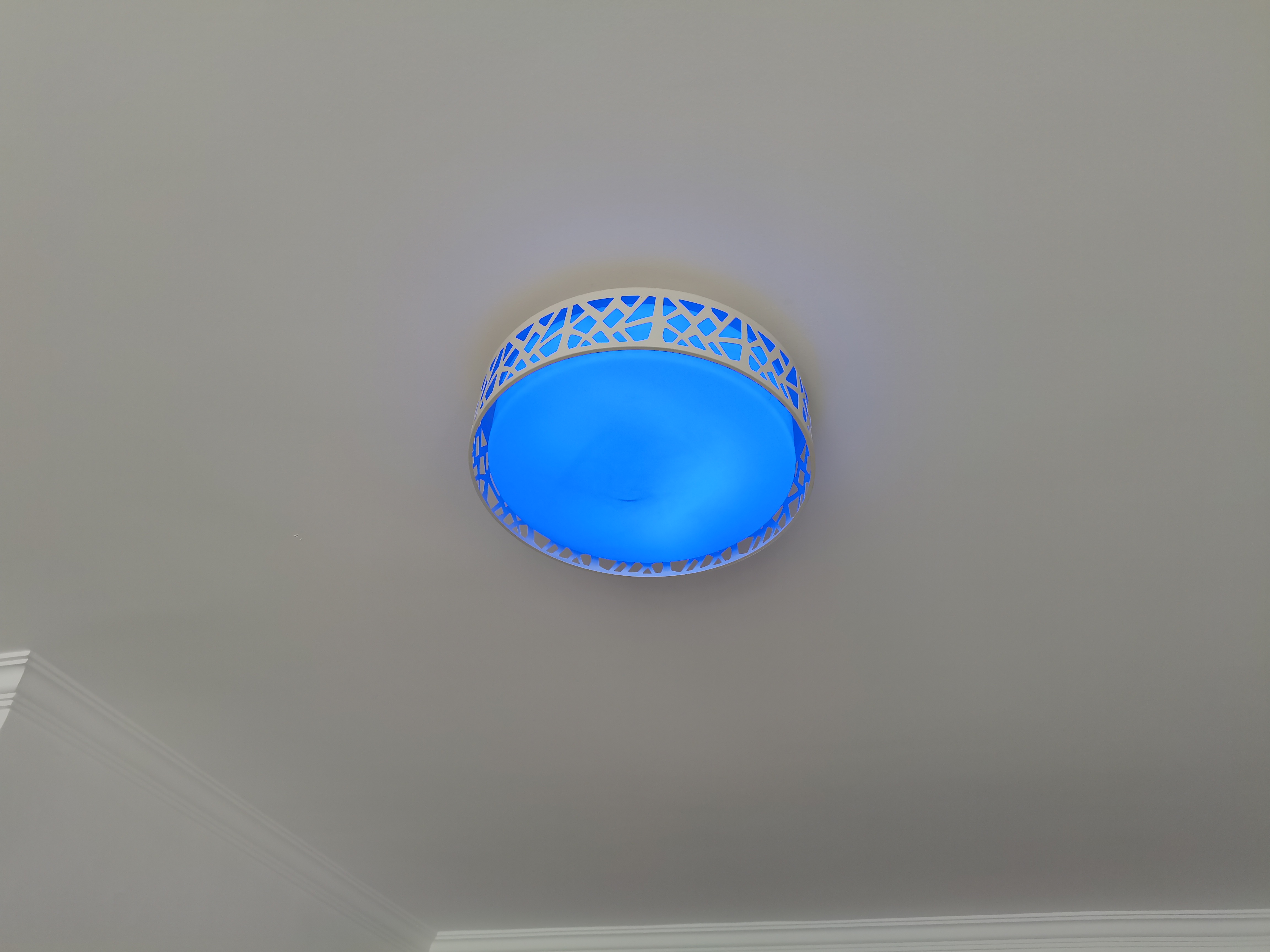

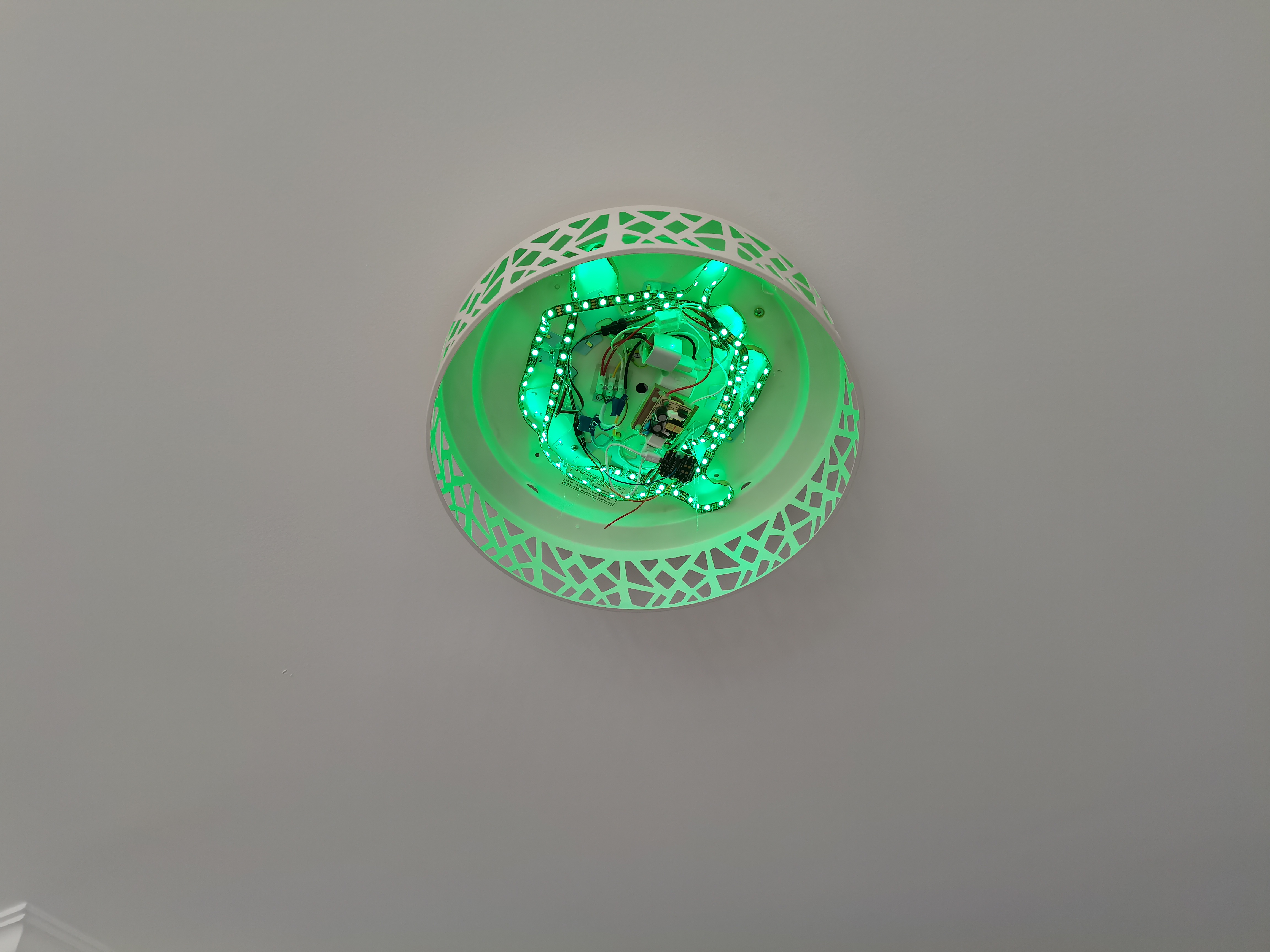

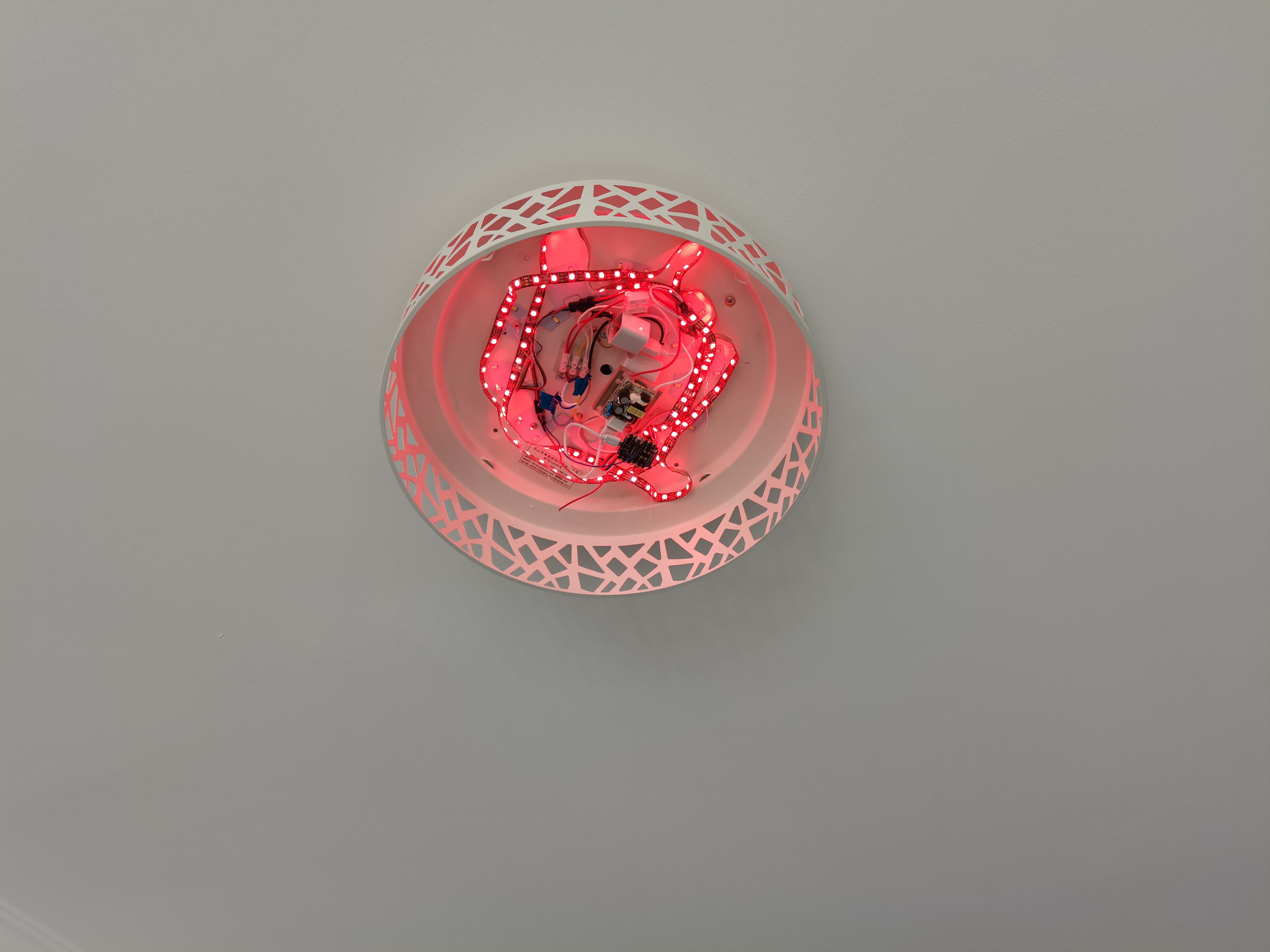

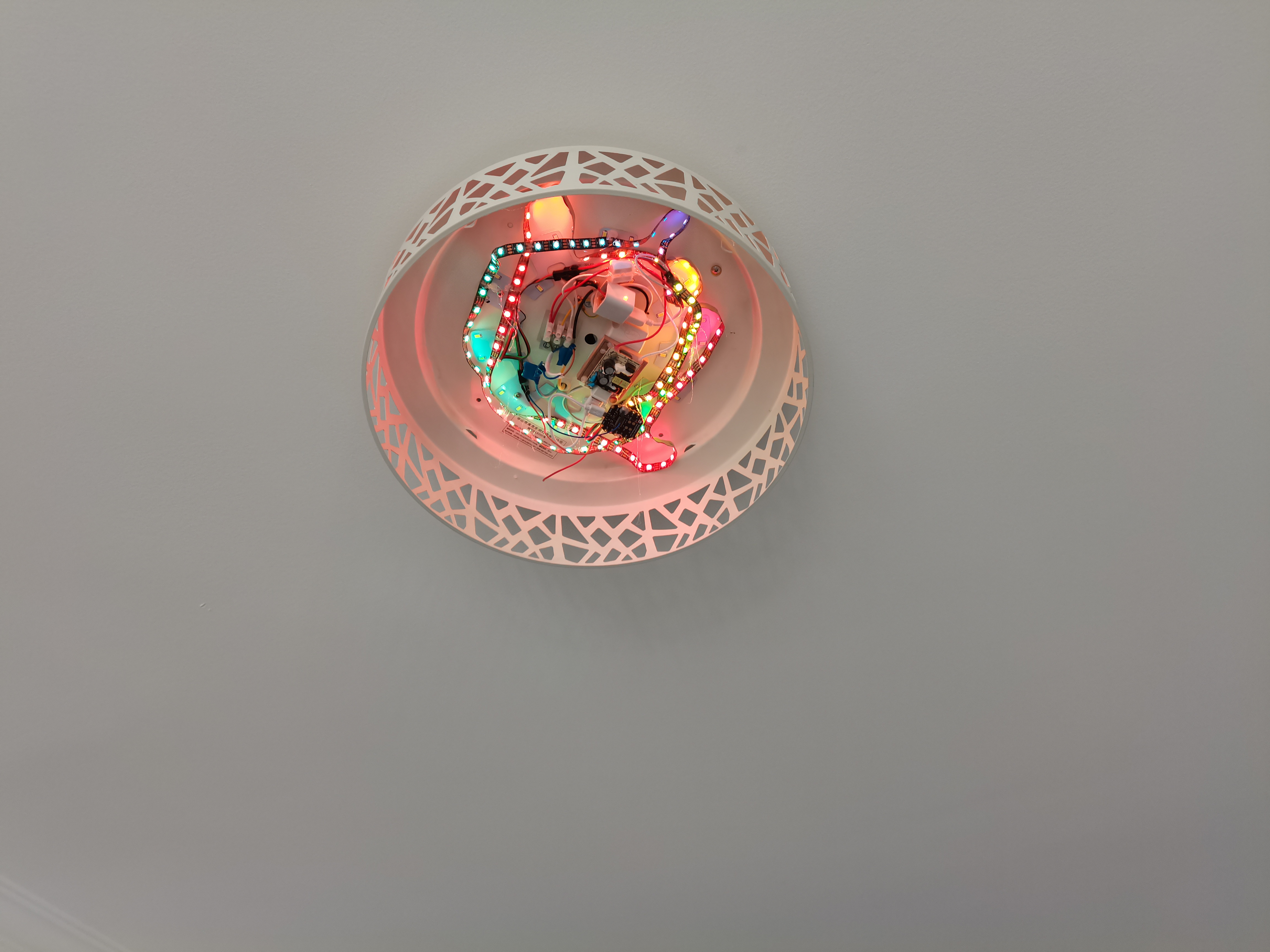

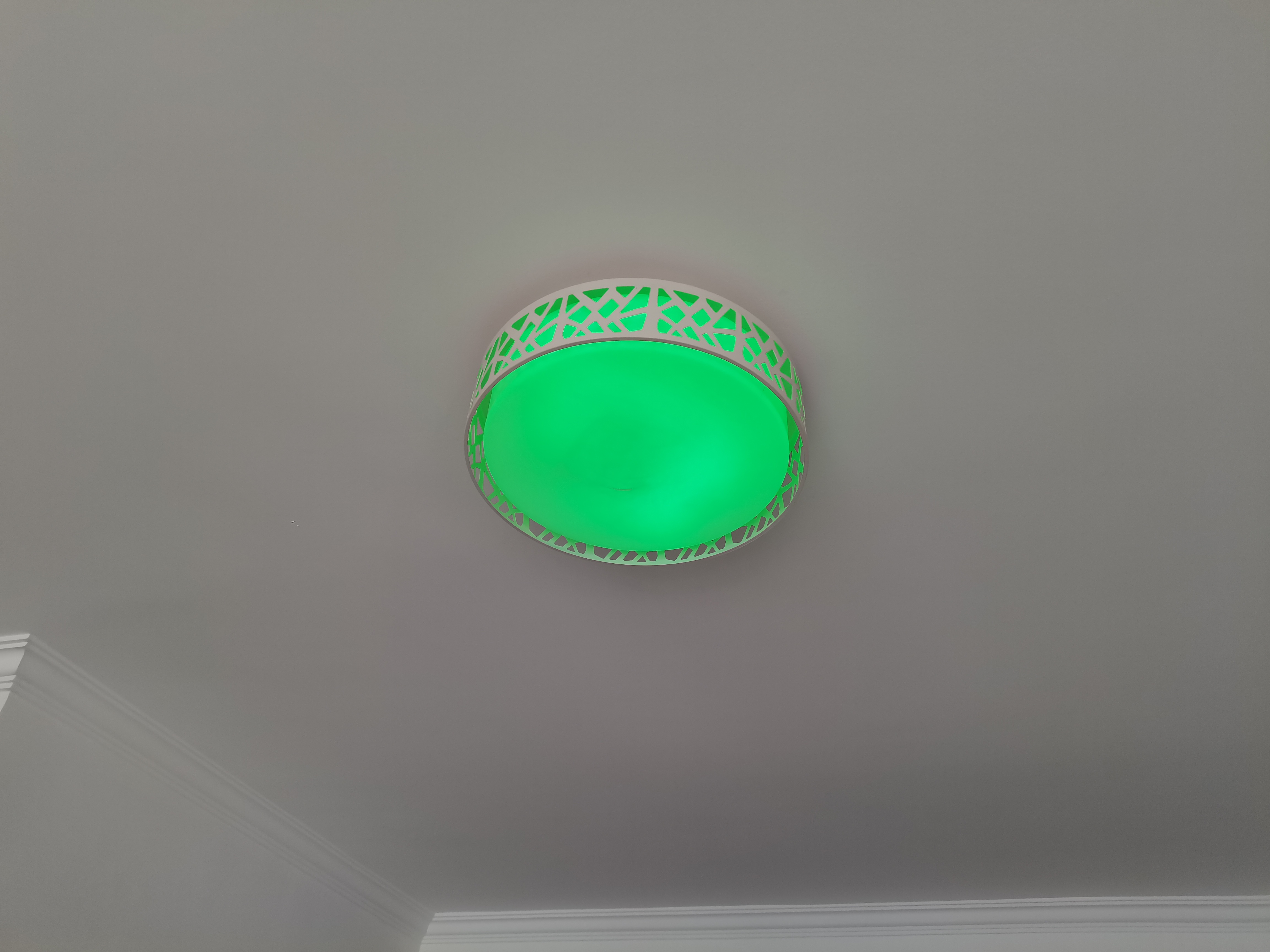

【安装吸顶灯】 节日彩灯物联网控图13
