DIY一个心率测量装置
2023-02-031.5万
精华项目
AI 快速预览详细
本文介绍了如何使用ESP32-C3和心率血氧传感器DIY一个心率测量装置。材料清单包括ESP32-C3、心率血氧传感器、0.91寸OLED显示屏、电池、开关和3D打印外壳。文章详细说明了电路连接和硬件组装步骤，最终可以制作出一个便携式心率测量器，实时监测心率与血氧。
|
运动时心跳会加速，平静时心跳会变慢 前段时间去爬山，想着出去走走呼吸新鲜空气，没想到体力透支，心跳加速 砰砰砰，我很好奇此刻心跳的有多快，心率值是多少 于是翻箱倒柜找到了一个心率传感器，计划DIY一个测心率的小装置  材料清单：

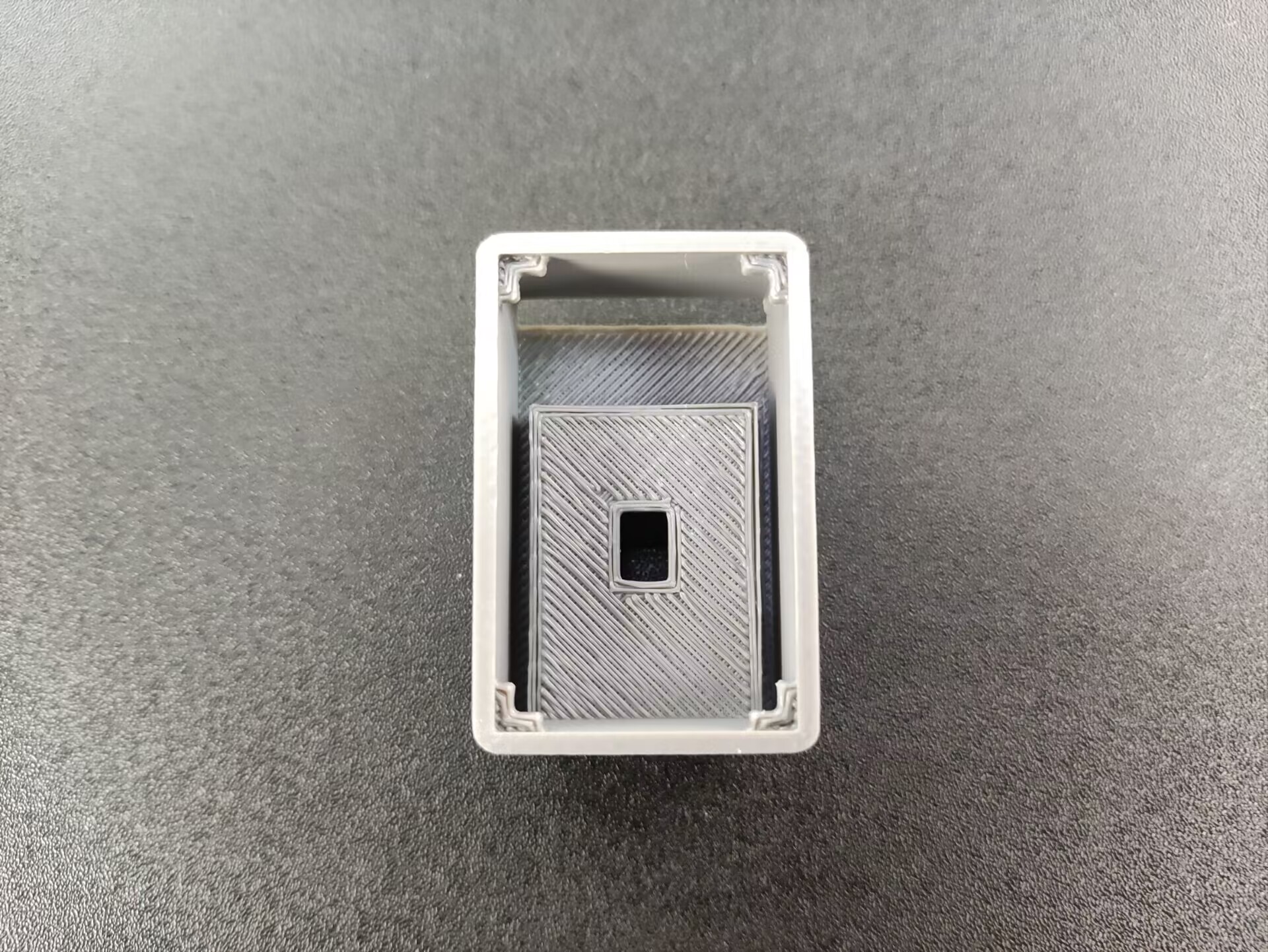

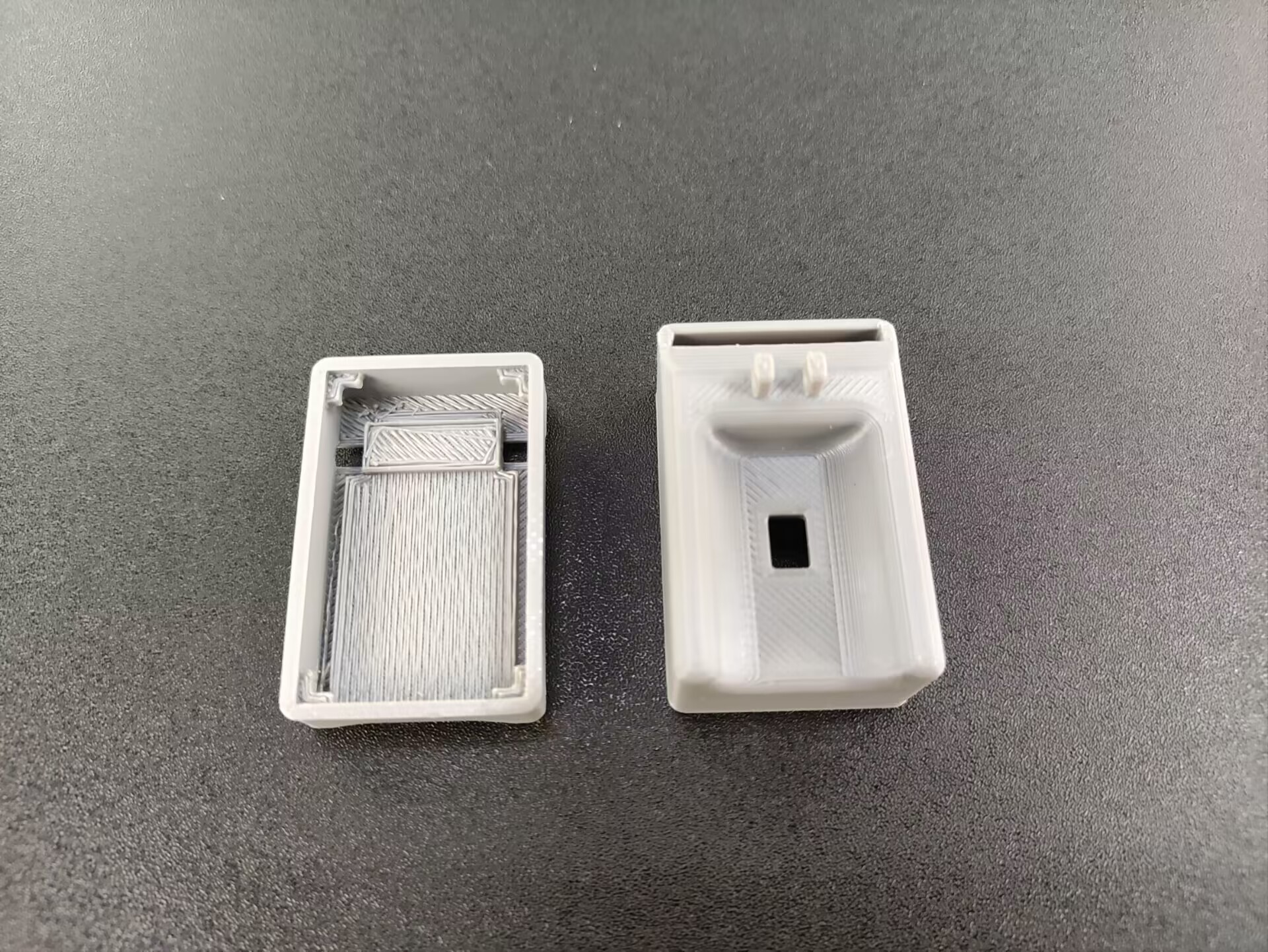

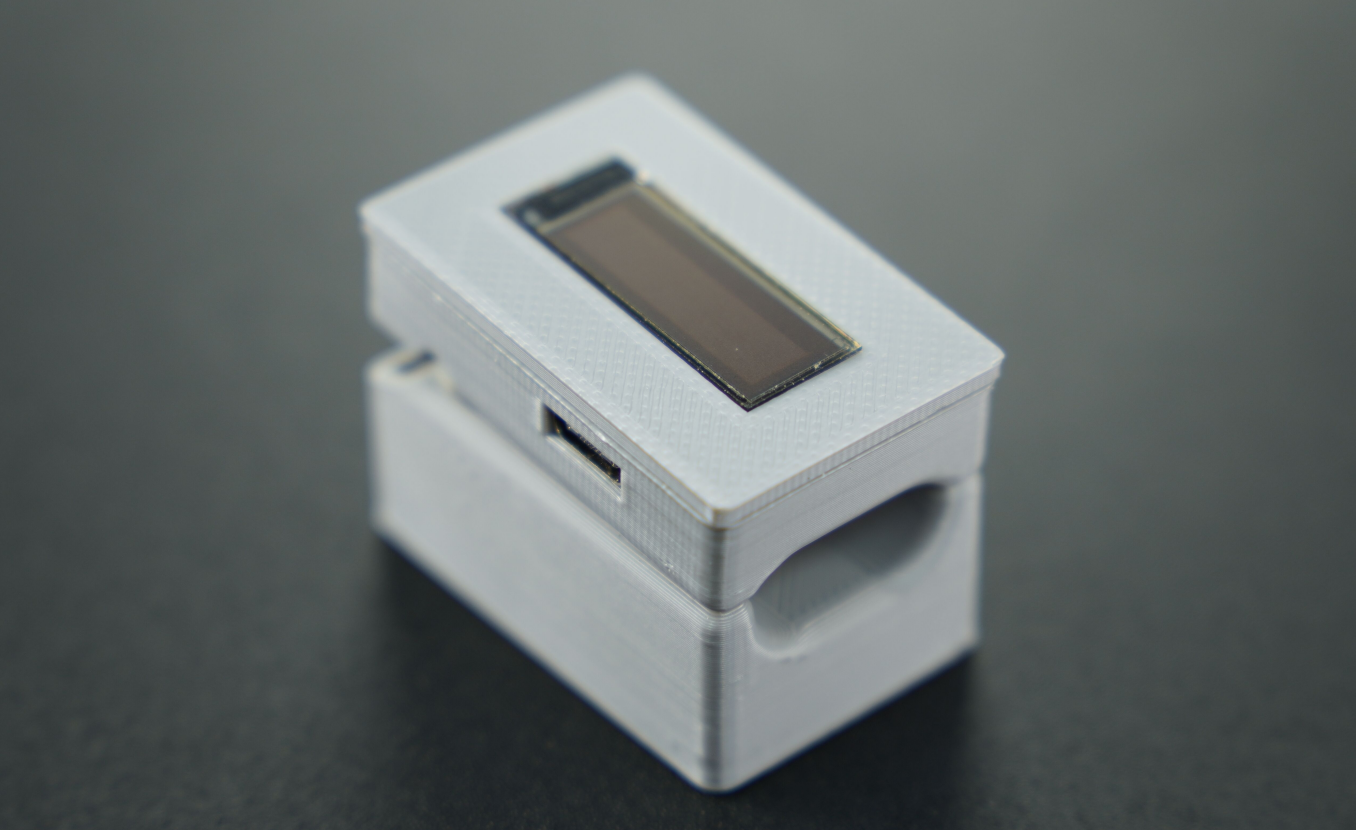

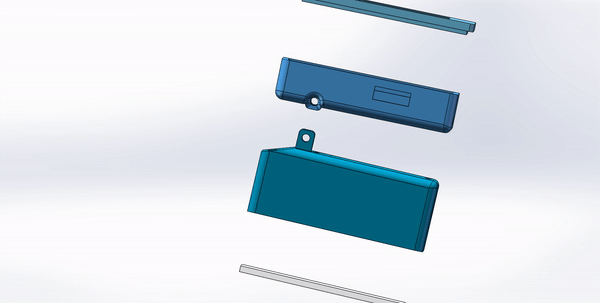

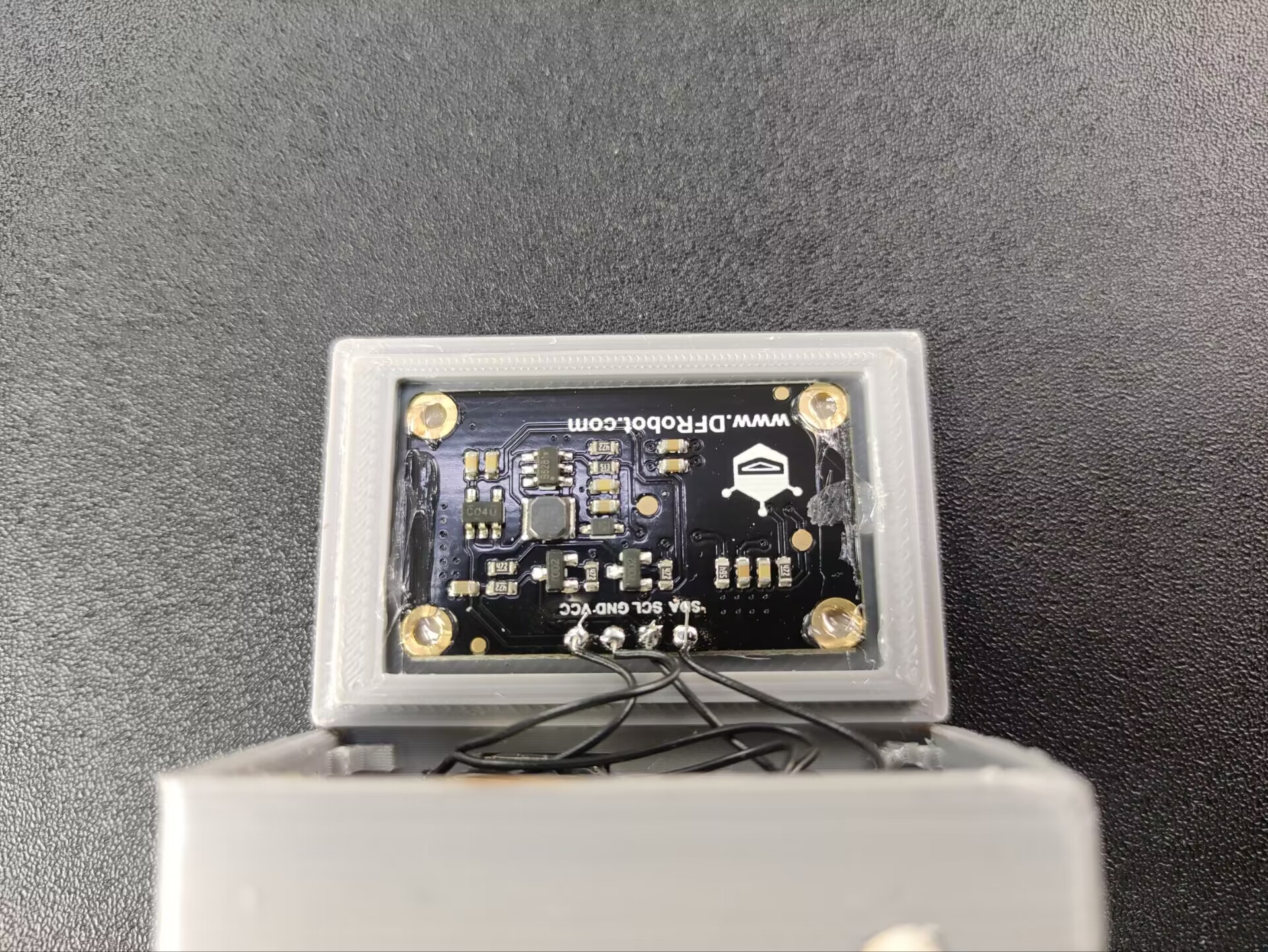

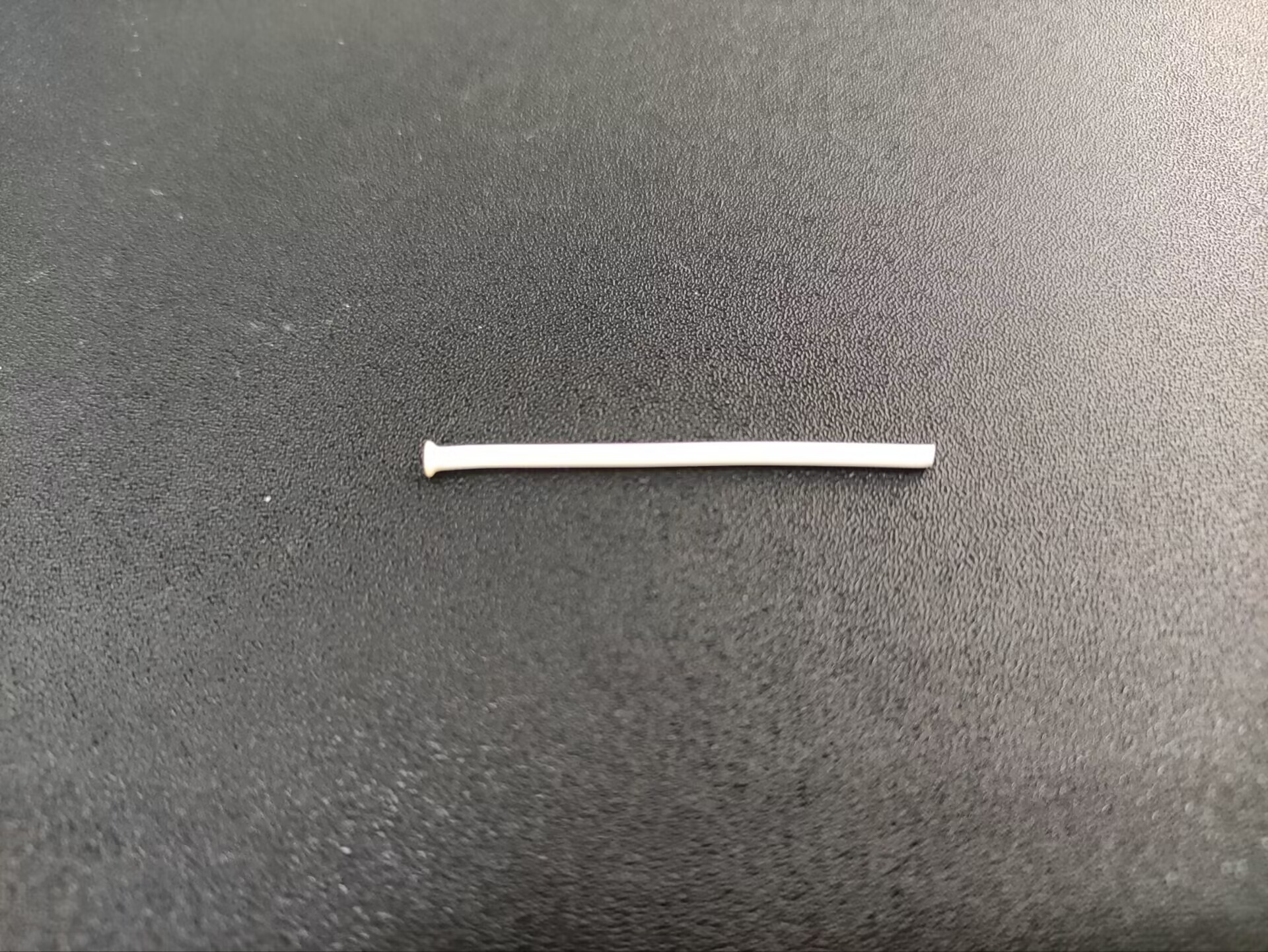

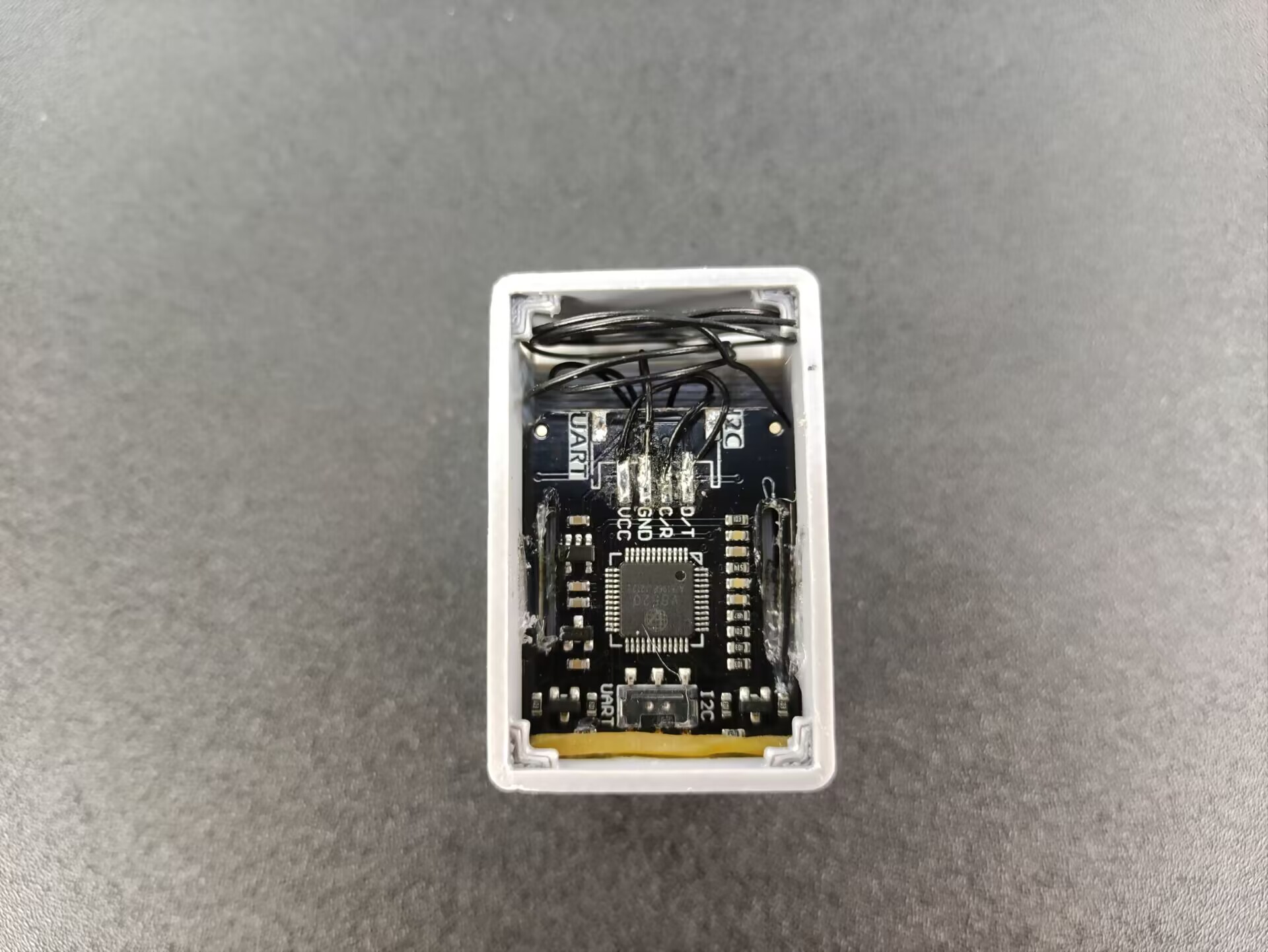

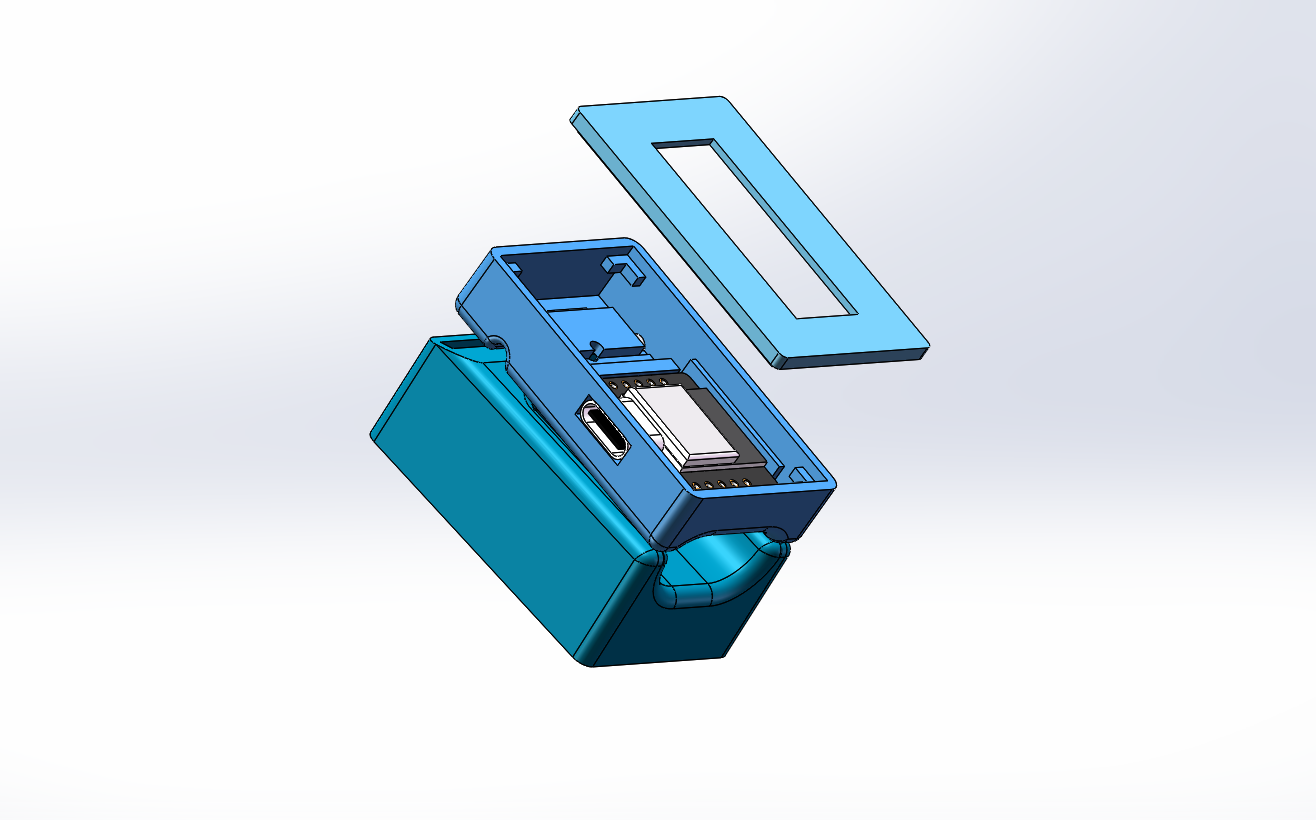

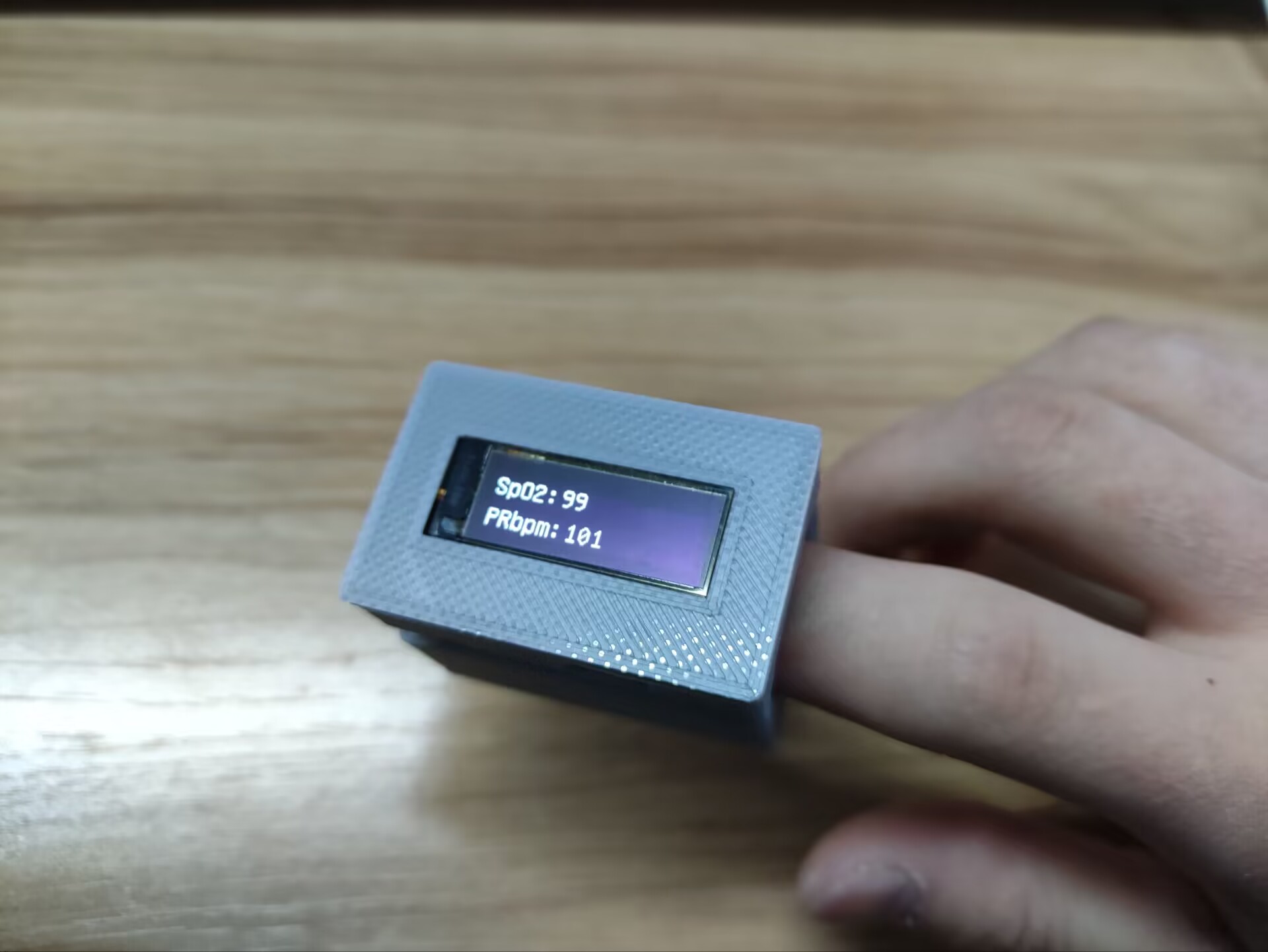

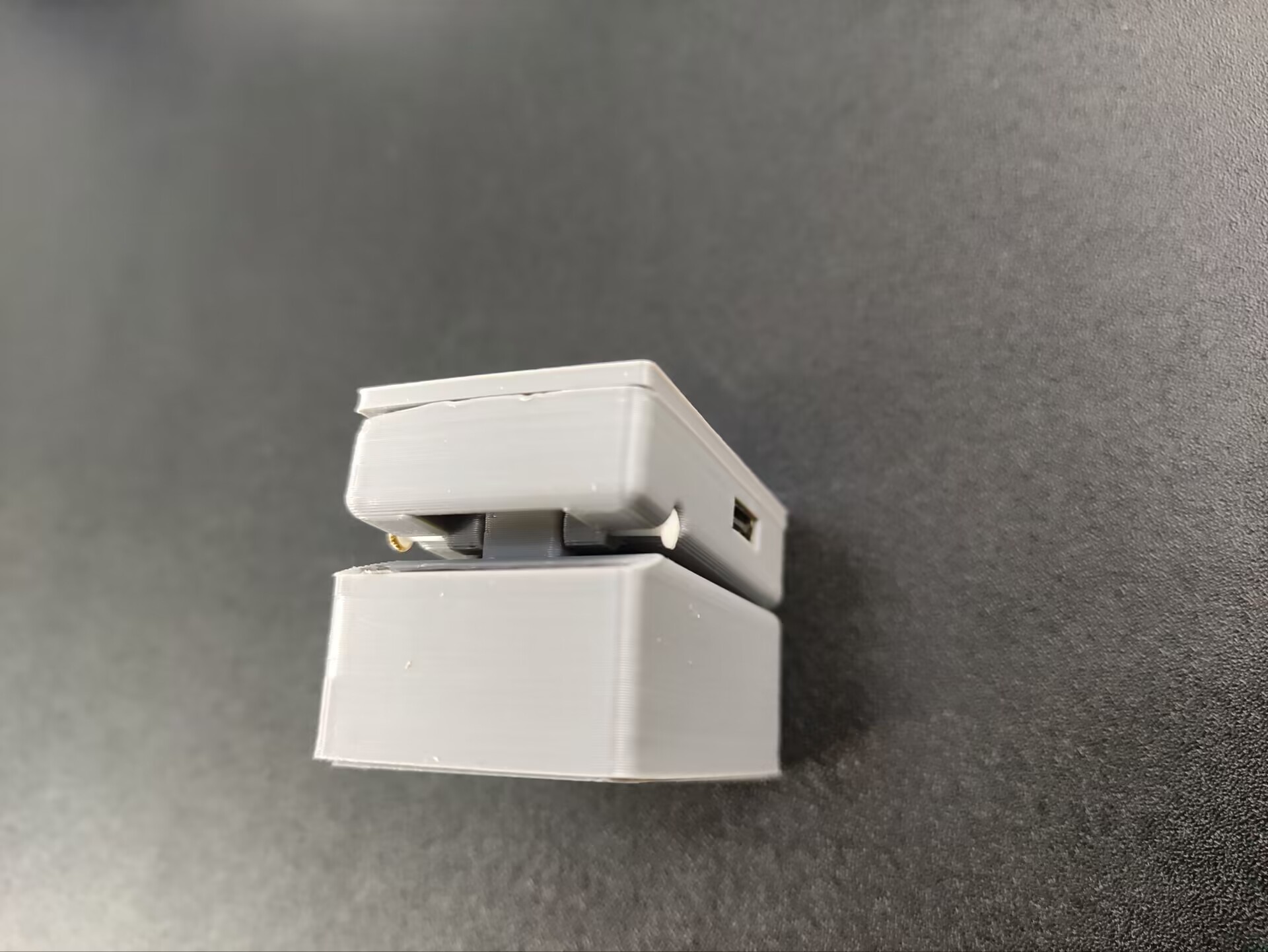

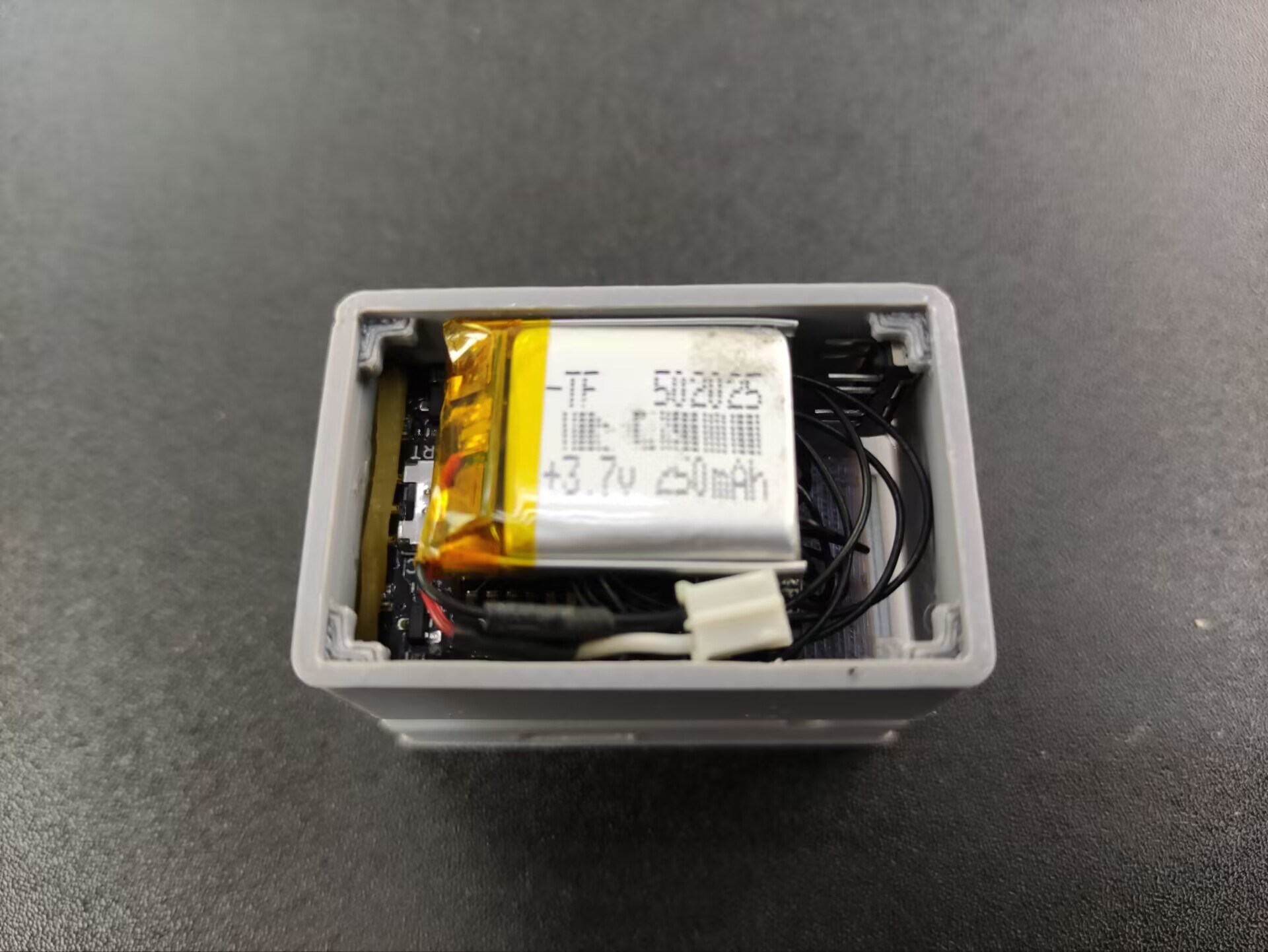

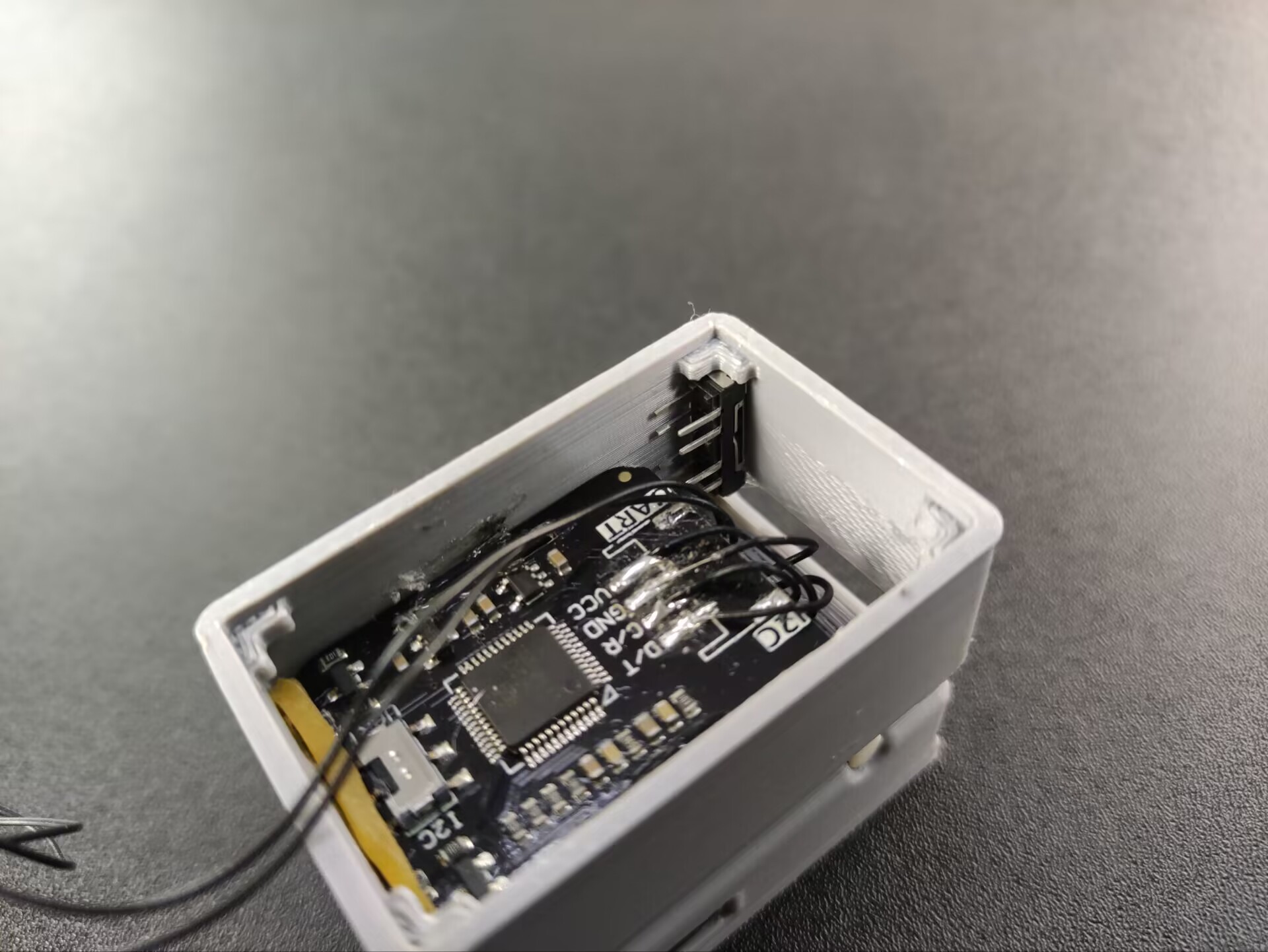

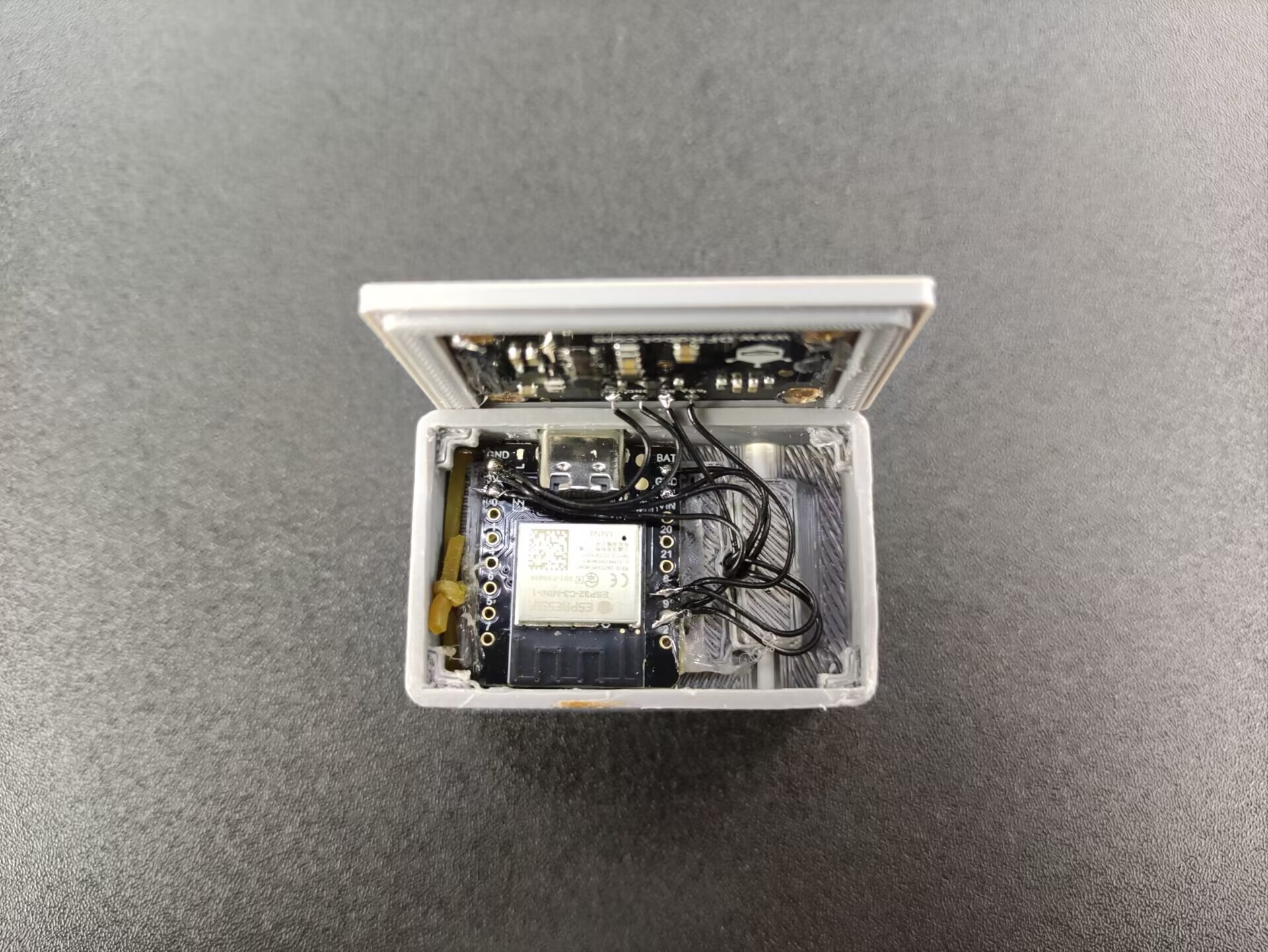

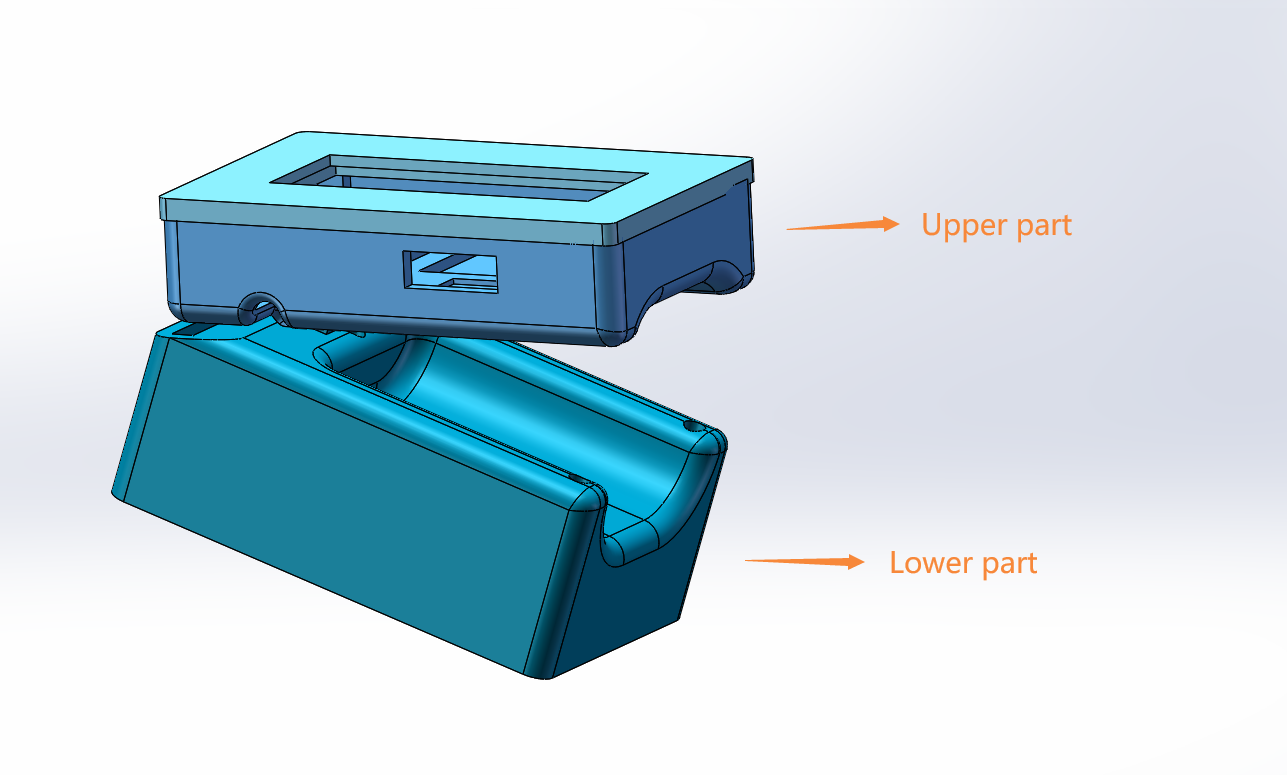

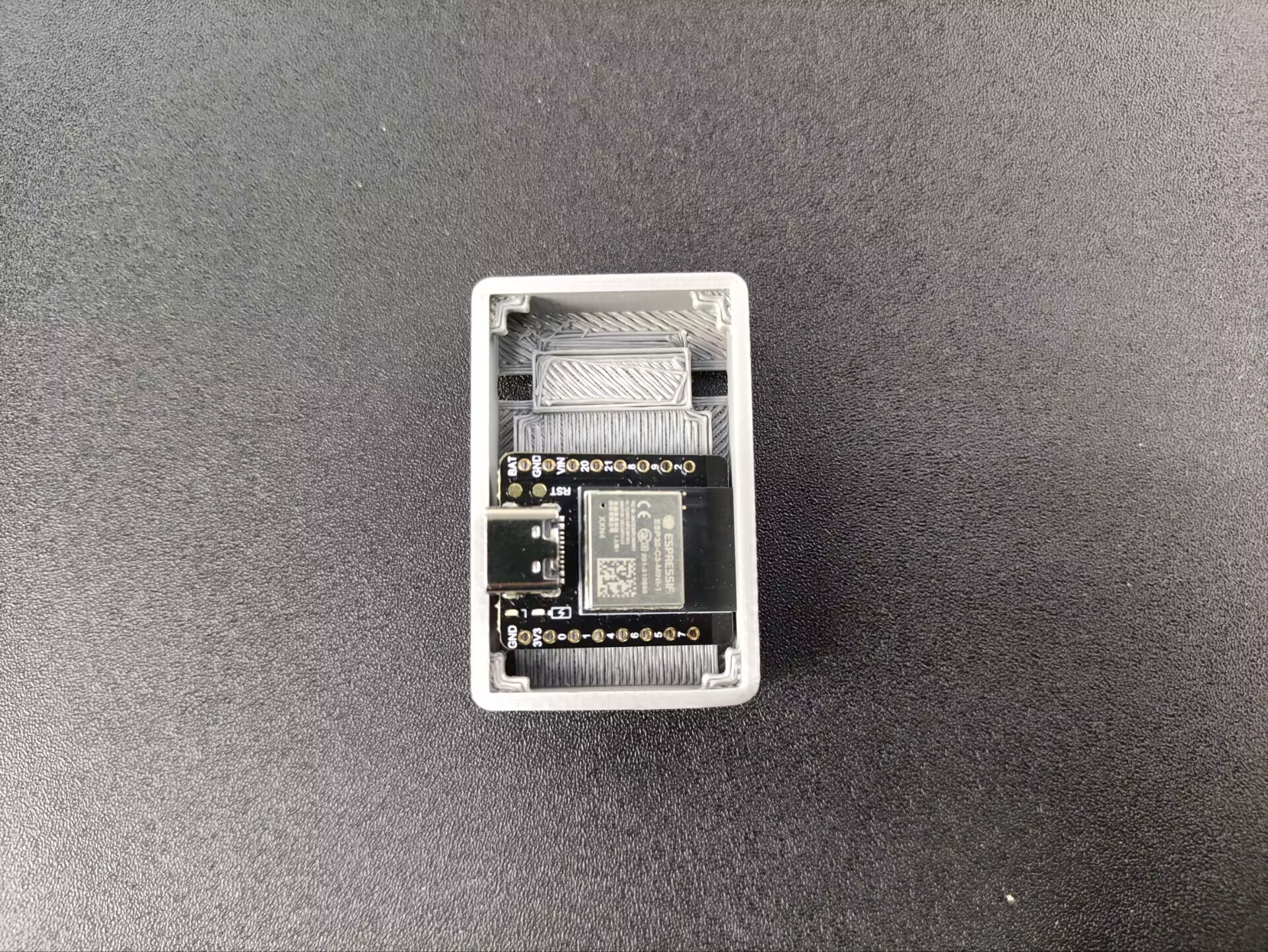

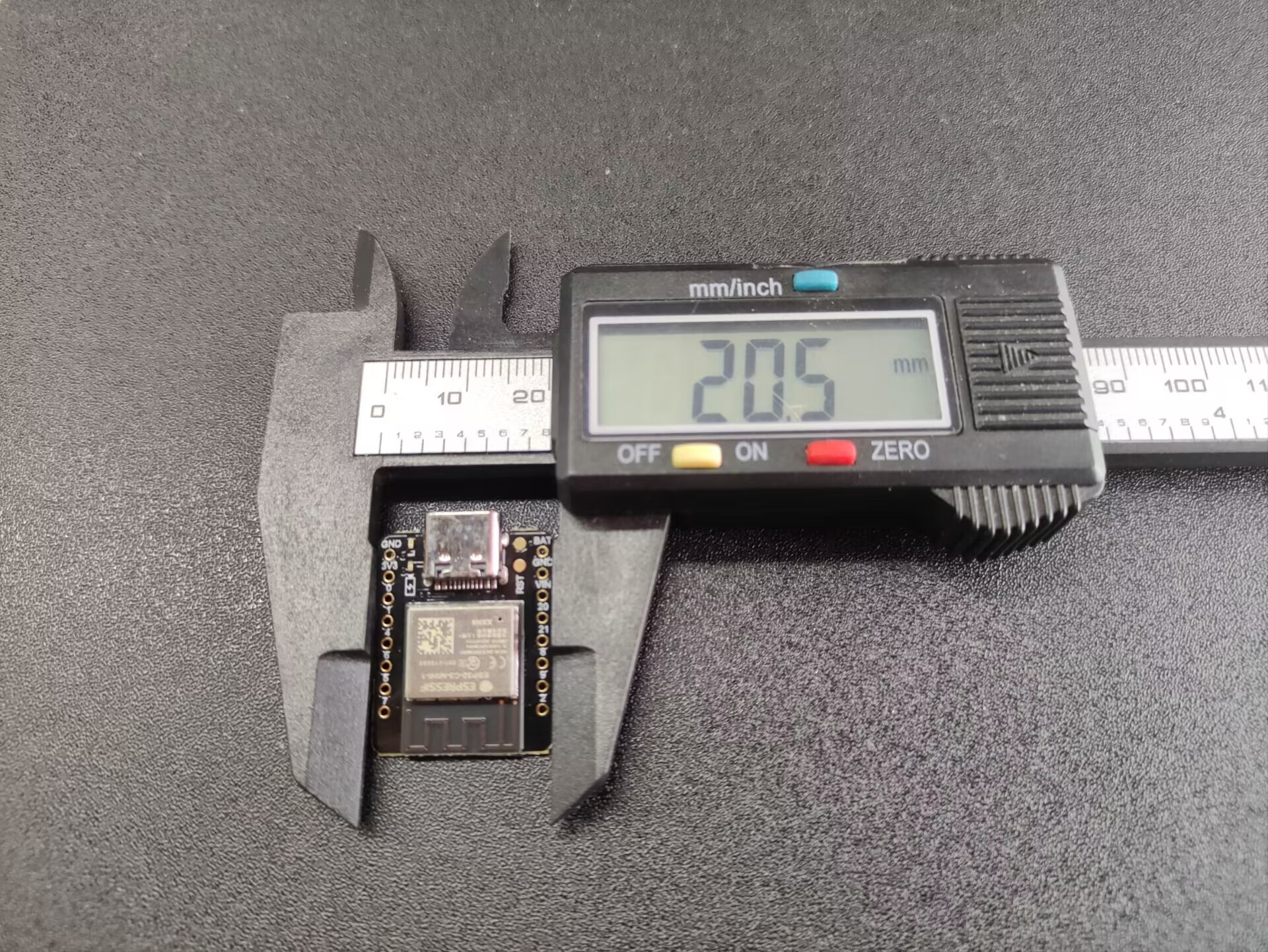

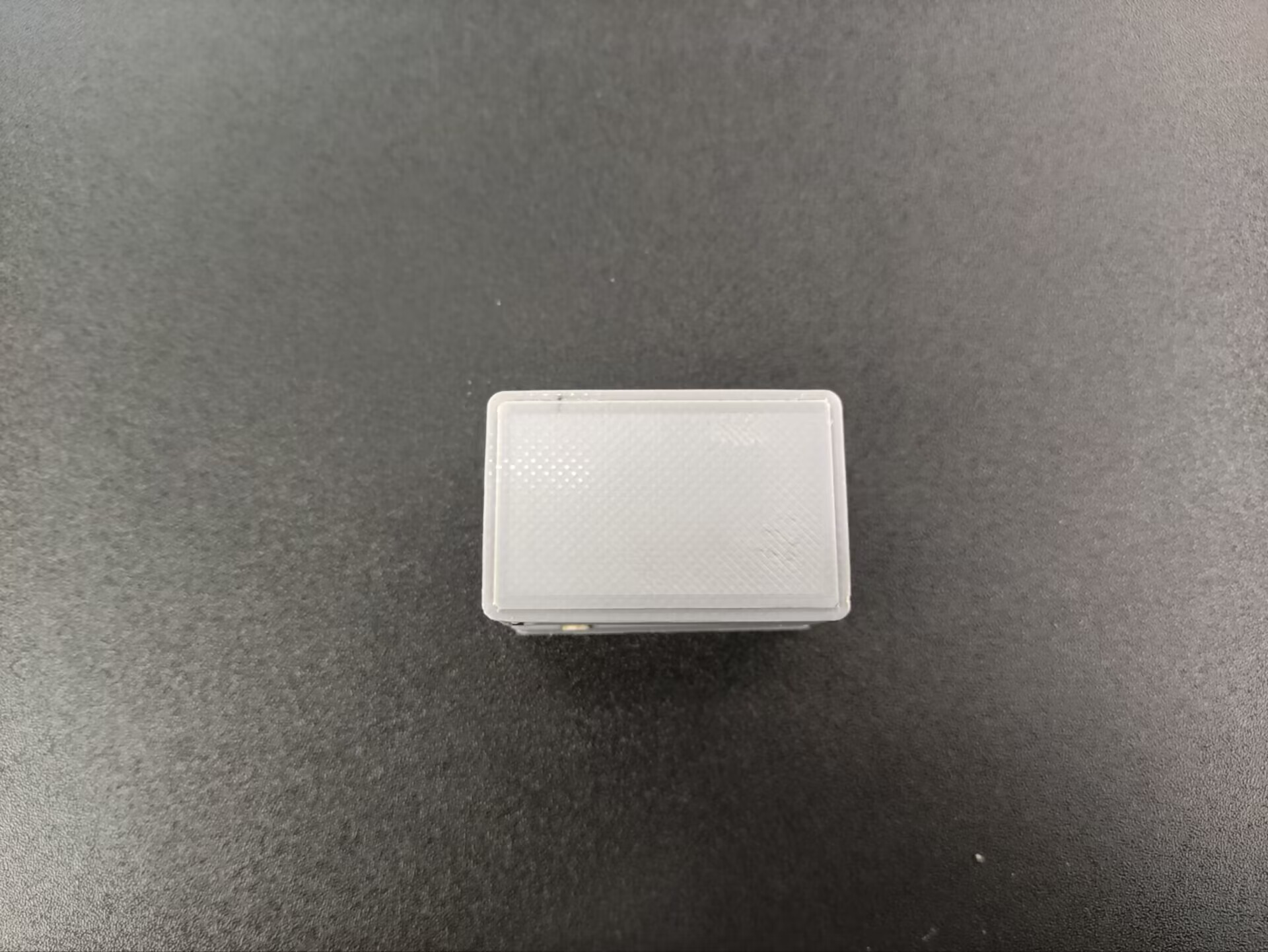

电路连接：  3.3V - 3.3V GND - GND 9 - C/R 8 - D/T ESP32-C3——0.91寸oled显示屏 3.3V - 3.3V GND - GND 9 - SCL 8 - SDA 硬件组装： 3D外壳建模，首先需要对硬件空间布局及尺寸测量,然后使用solidworks绘制模型   心率测量装置的外壳由上下两部分，通过轴连接  上部分安装——ESP32-C3/0.91寸oled显示屏 下部分安装——心率血氧传感器/电池/开关  打印3D模型，将模型进行切片及打印。   硬件安装布局图示  上部分安装: 安装ESP32-C3控制器typ-c接口对齐预有孔位   安装oled显示屏   根据电路连接图完成电路连接  下部分安装： 安装心率传感器（通过热熔胶固定）    利用热熔胶固定开关  在心率血氧传感器下面安装3.7V电池(此刻装置处于倒立放置)  合上下半部分的底盖  安装固定轴，将上下部分组合在一起（这里可以使用一小段耗材）  可以加热一下固定轴两端，使两端突起完成固定作用  使用测试： 使用装置夹住手指，指腹贴合传感器，显示心率与血氧  稍微运动就心跳加快体力不支，一看就是平时锻炼少了 这时候就得拿出我的【运动按钮】锻炼一下  |
