自制一个带重力感应的LED沙漏
2023-02-081.4万
精华项目
AI 快速预览详细
这个项目是一个创意电子项目，通过Arduino Leonardo、ADXL335 3轴加速度传感器和MAX7219 LED矩阵等组件，制作一个具有重力感应的LED沙漏。项目包括材料准备、电路连接、3D打印外壳和代码烧录。最终效果是可以通过按钮设置时间，并通过LED矩阵模拟沙子流动的效果。适用于STEM教育场景，适合青少年学习编程和电子制作。
|

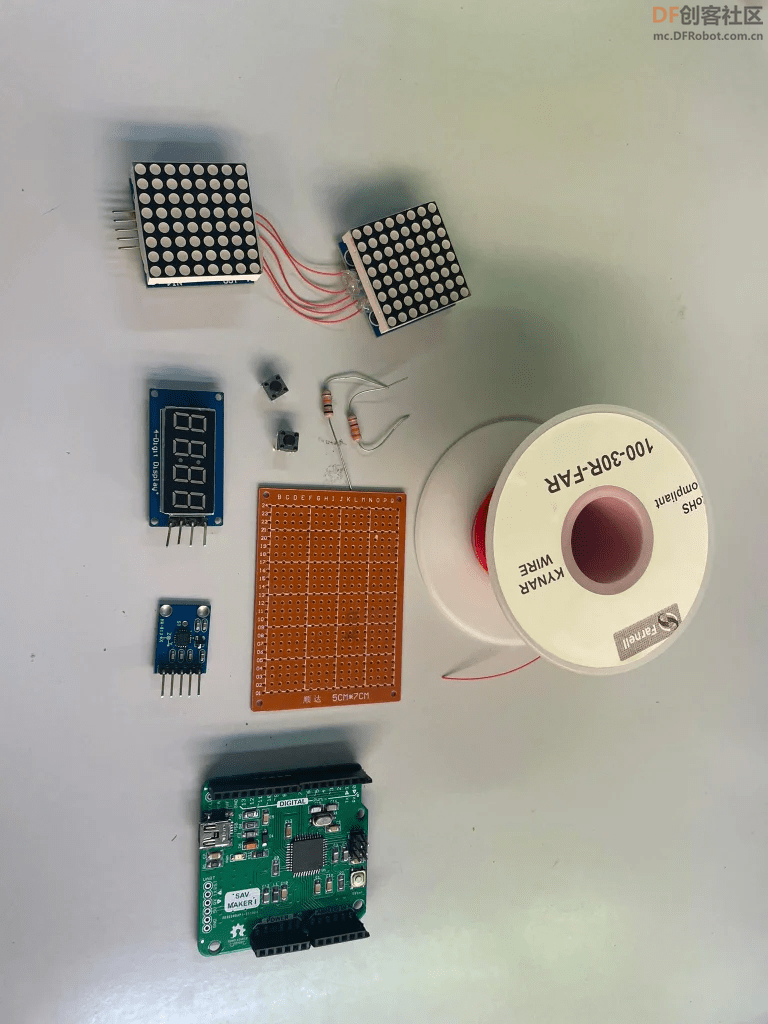

这是西班牙马拉加大学的学生做的一个创意电子项目——一个具有重力感应的LED沙漏，而且可以设置沙漏的时间。  材料准备

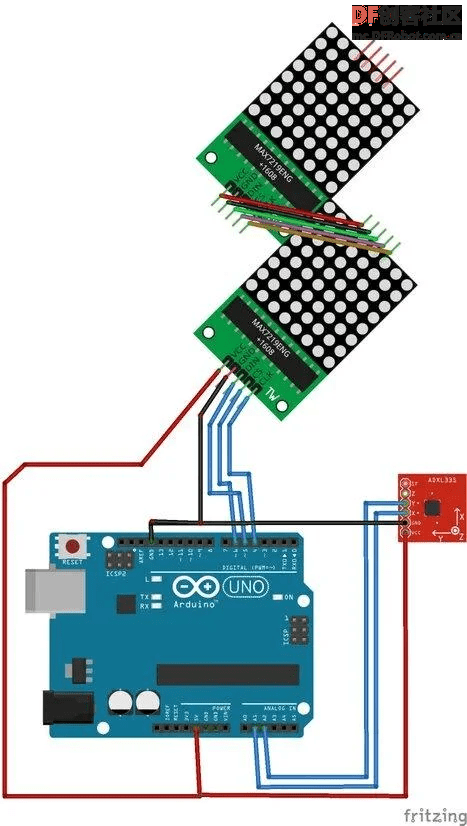

其他需要的制作材料：电线、电焊笔和锡。 第1步：电路图  此外，我们还要连接LED板和按钮。 注意：

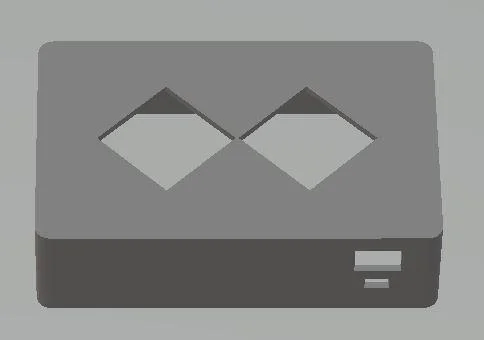

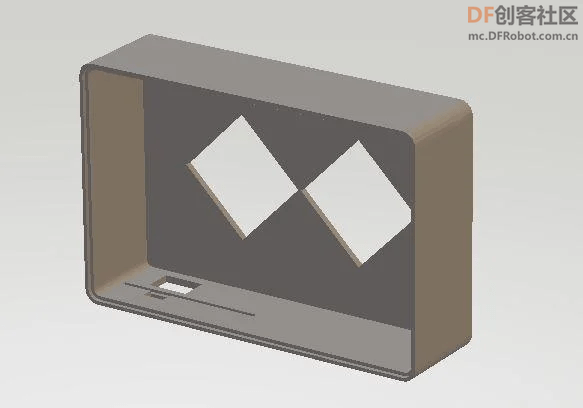

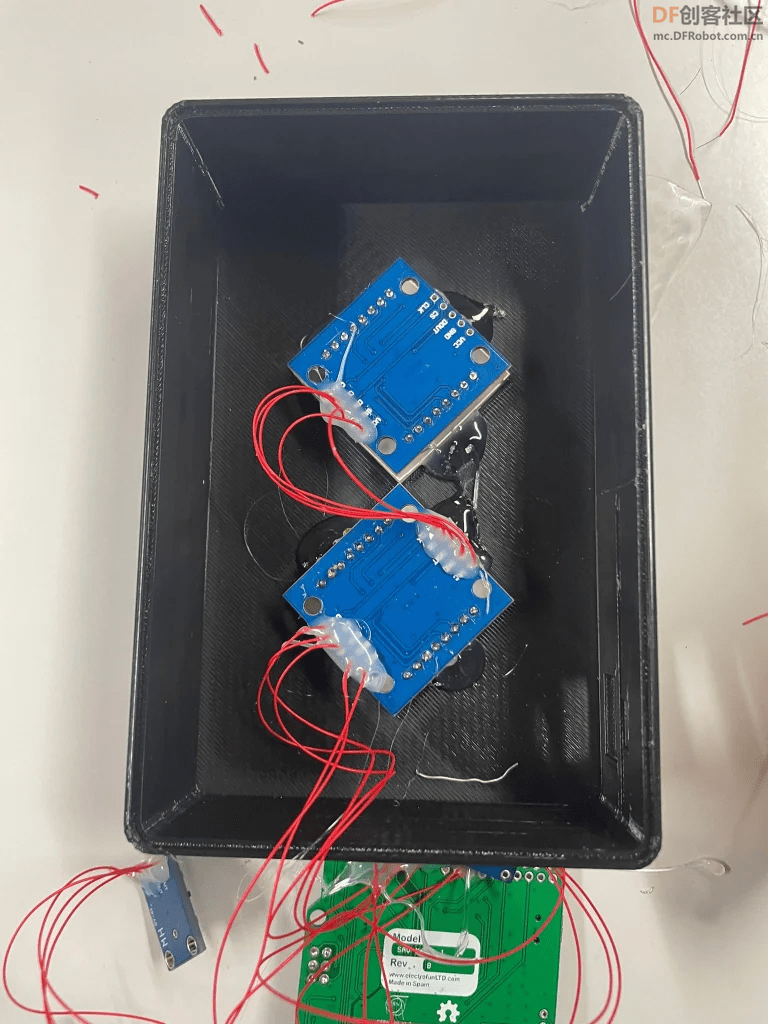

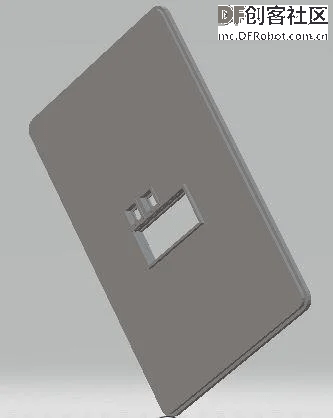

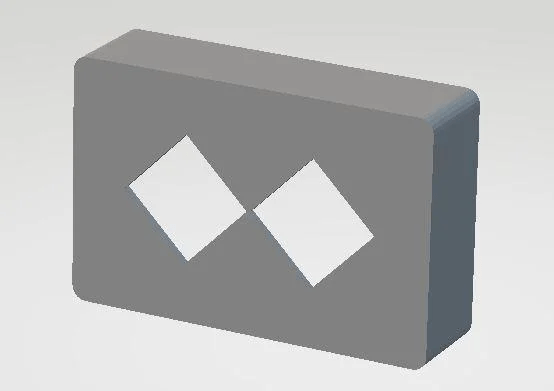

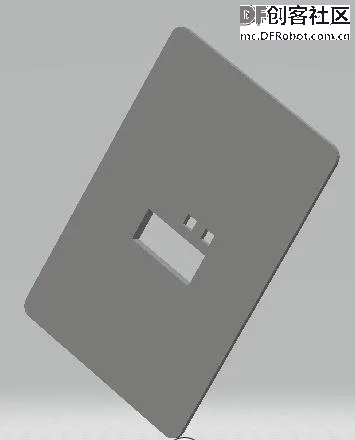

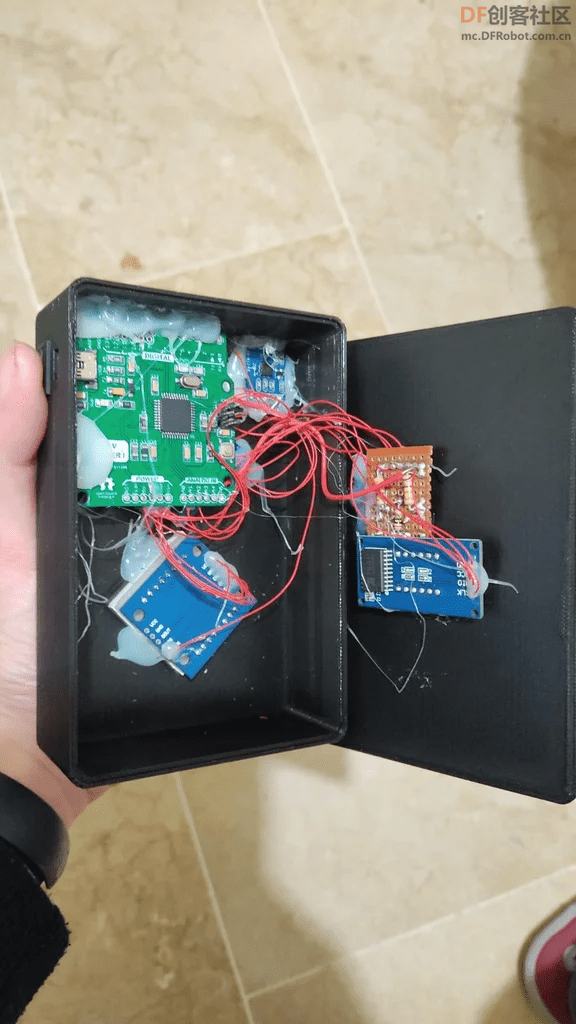

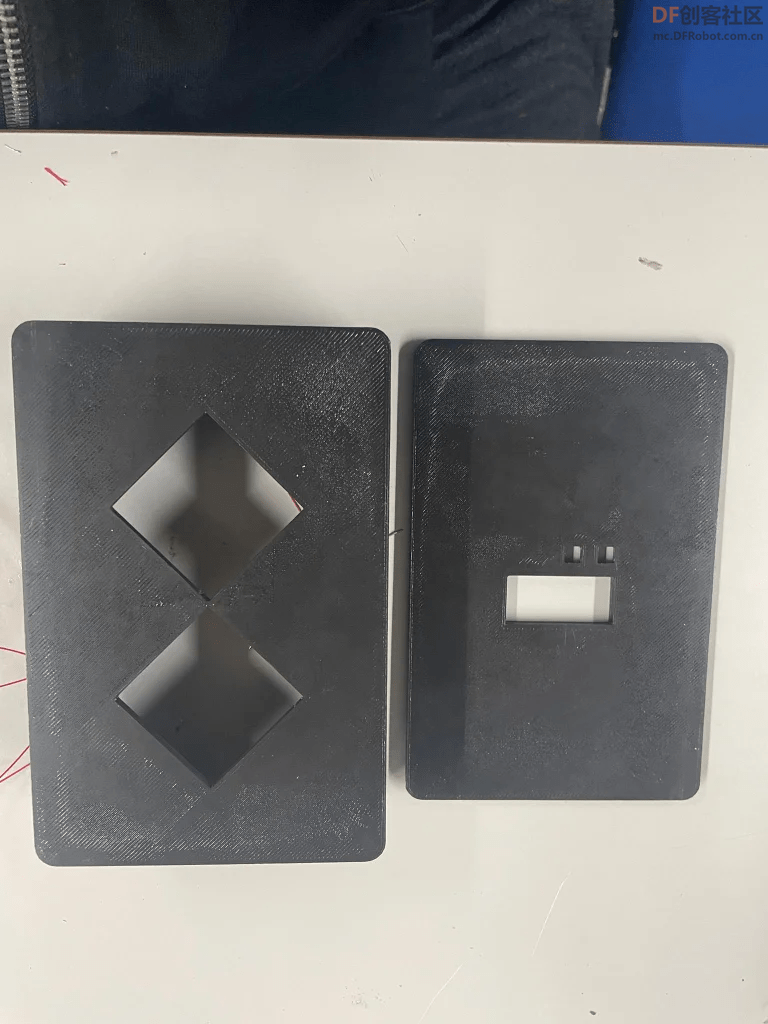

第2步：工作原理 沙漏是一个简单的装置，由两个玻璃球组成，用一个狭窄的底片垂直连接，允许沙子或液体从上往下流动。 为了检测方向，我们需要给这个电子沙漏加一个加速度计，这边使用了ADXL335 3轴加速度计。 沙子用LED灯来表示。我们使用两个8* 8的LED矩阵（一个放在顶部，一个用于底部），由max7219ic驱动，可以用三个引脚控制这个LED矩阵。 另外，我们用一个显示屏来设置沙漏工作的时间（分钟和秒）。 如果要在分-秒-性能之间改变模式，需要按右键2-3秒，接着可以用两个按钮来增加/减少时间值。 第3步：建立电路     建议先用原型板对整个电路进行测试，检查是否一切正常，之后再把它们焊接起来。 第4步：3D打印外壳      相关STL文件可以在文末下载。 第5步：烧录代码 可以在GitHub的仓库里找到相关的代码：https://github.com/davidfp00/Arduino-Hourglass 如果访问GitHub有困难，也可以一并在文末下载。 原文链接：https://www.instructables.com/Arduino-Hourglass/ 原文作者：davidfp00 译文首发于：DF创客社区 转发请注明出处与原作者信息 |
-
-
