本文详细介绍了如何通过免费打板服务，逐步迭代设计并制作一辆成本约500元的四轮车。项目从第一代到第四代，逐步解决了硬件固定、供电和控制等问题。第四代设计中，将驱动板引脚与主板引脚在PCB上直接相连，省去焊连接线，并焊上排母方便插拔。最终实现了低成本自制四轮车的目标。
|

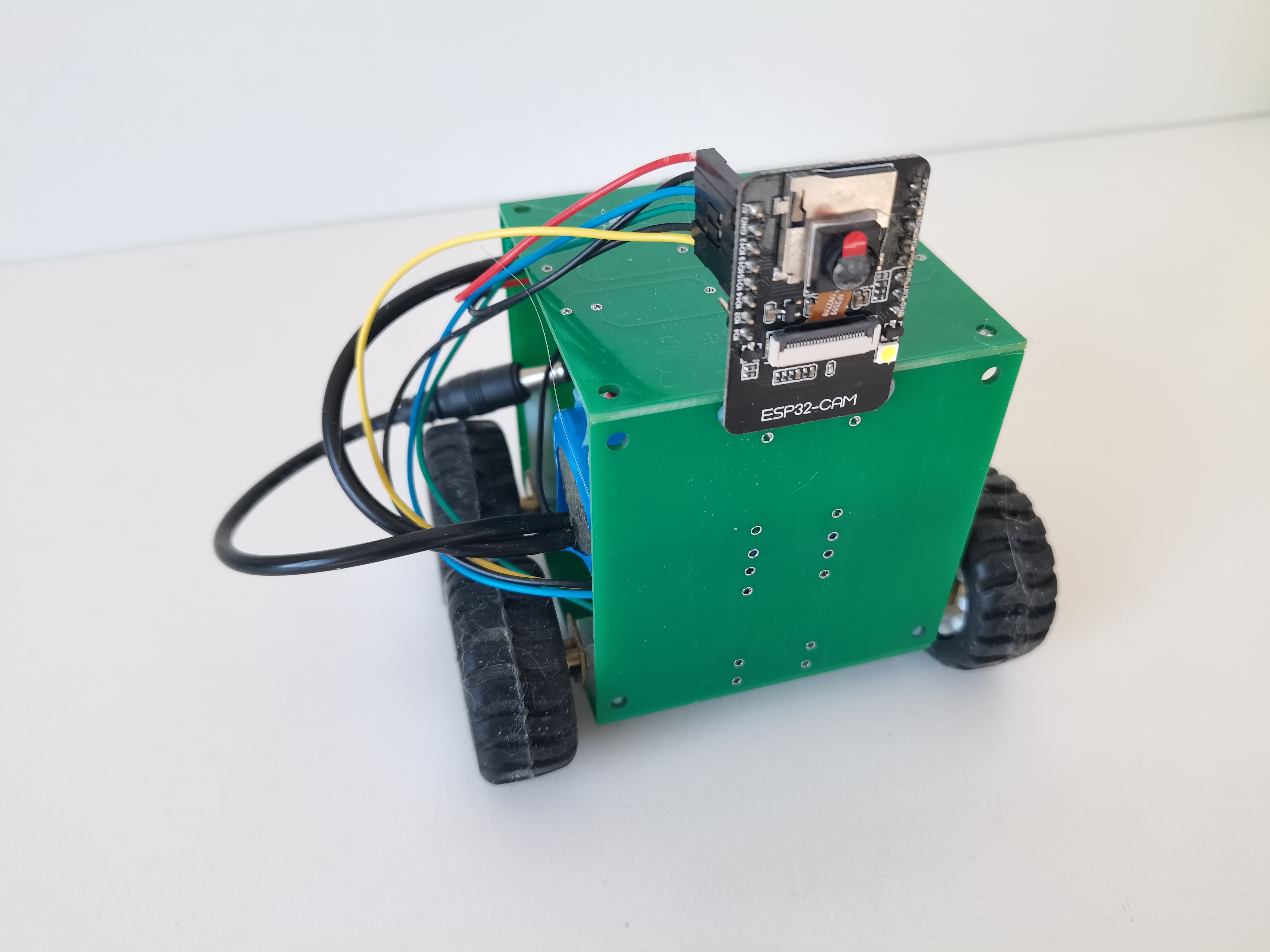

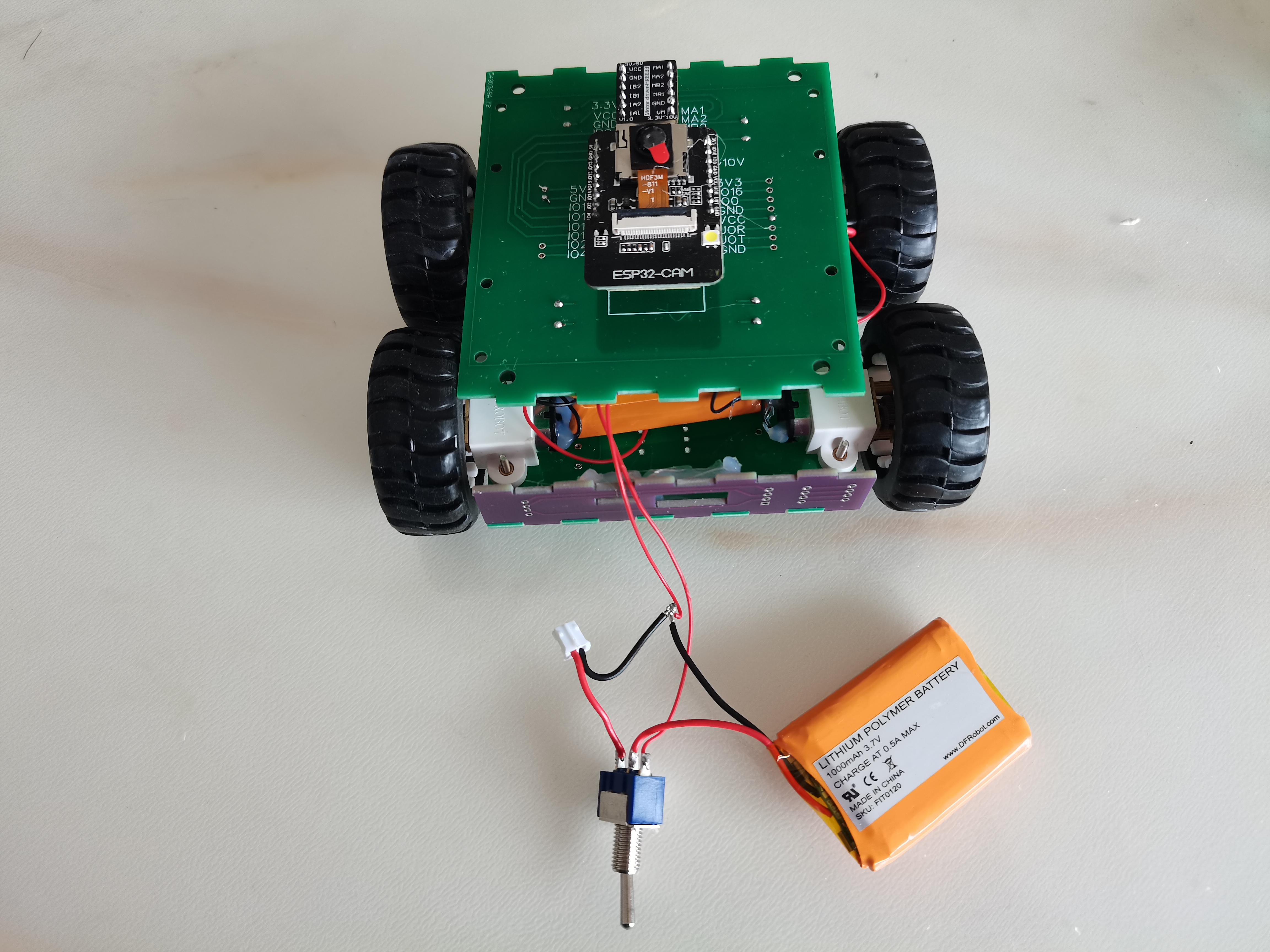

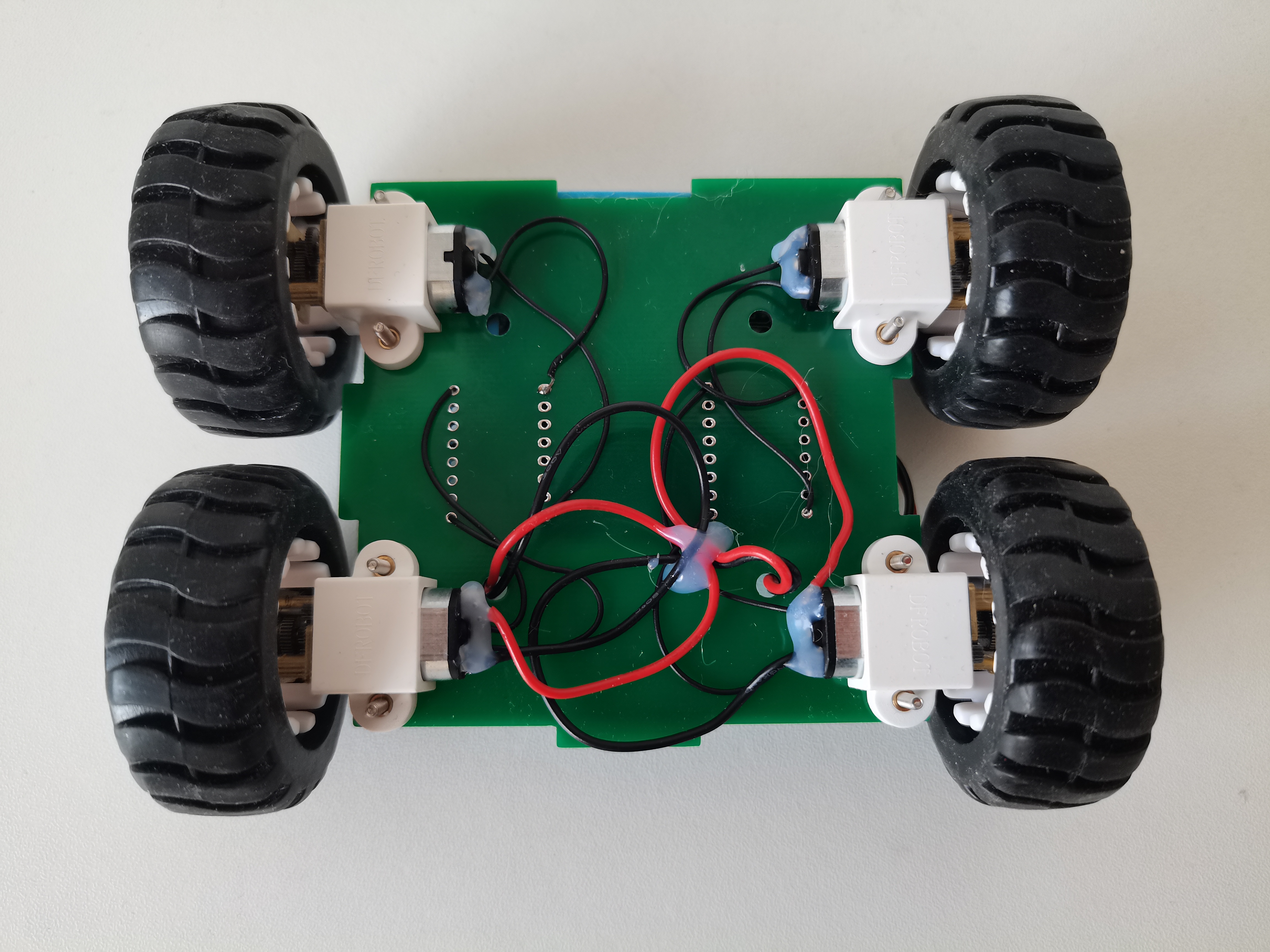

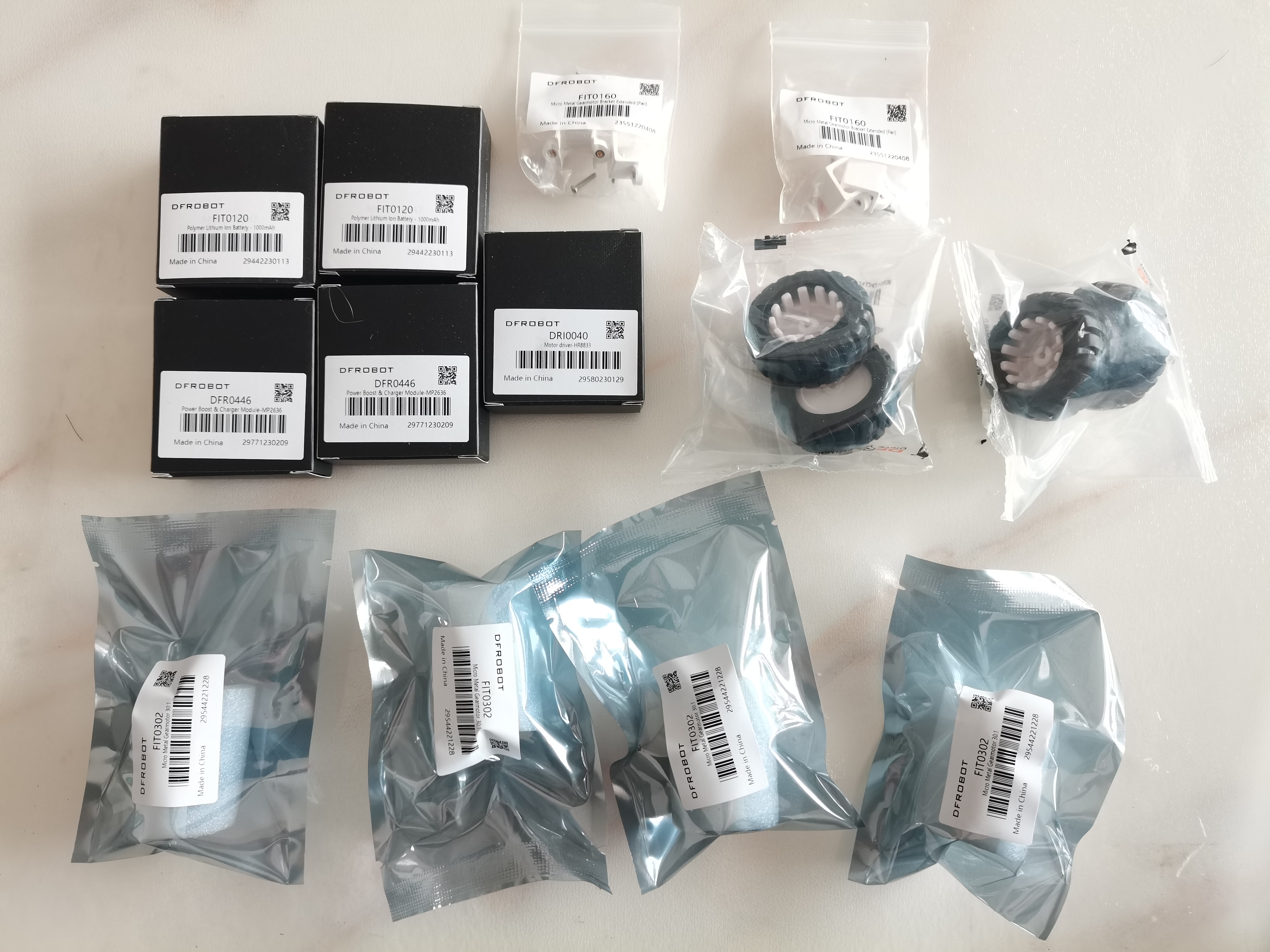

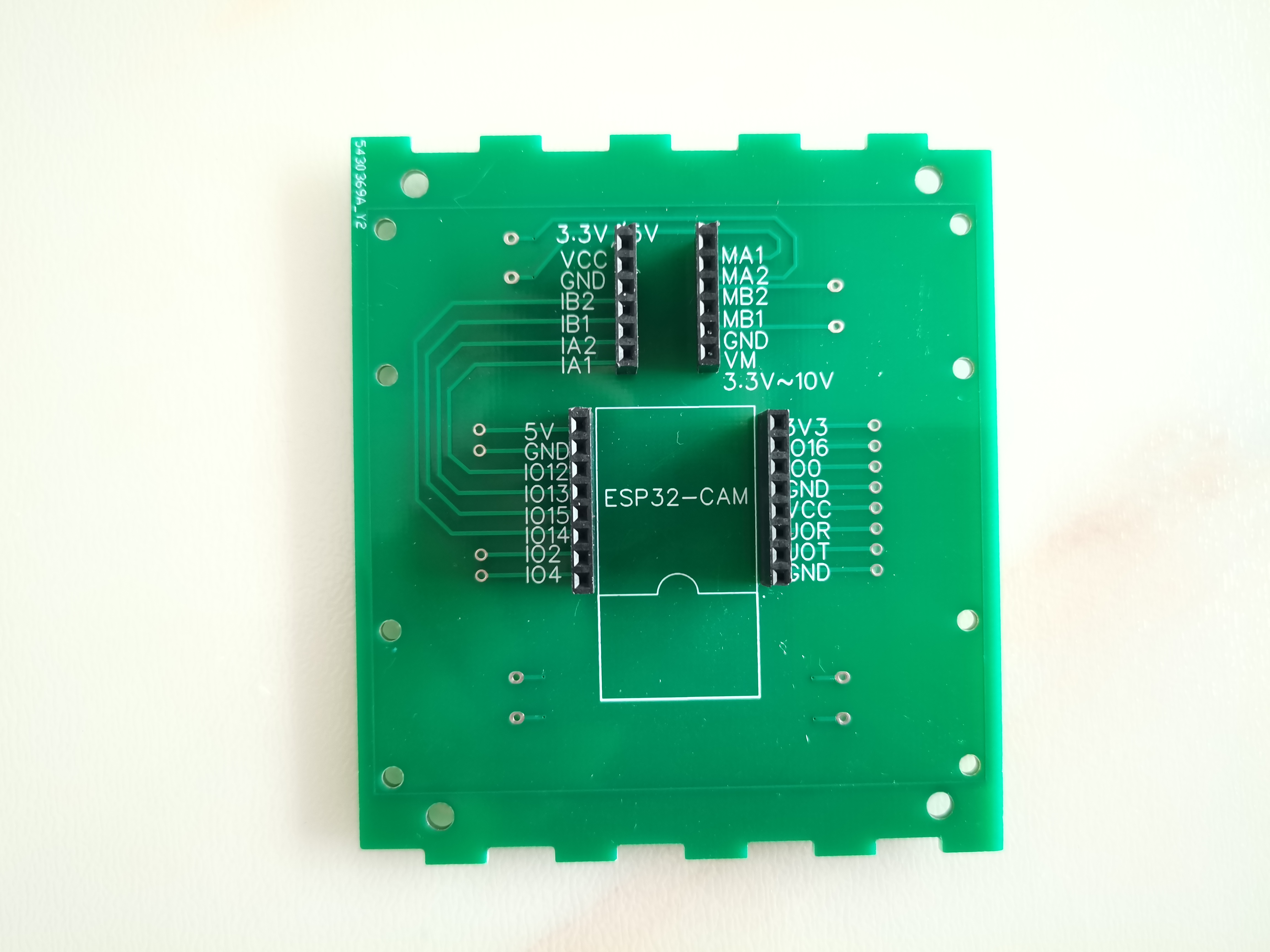

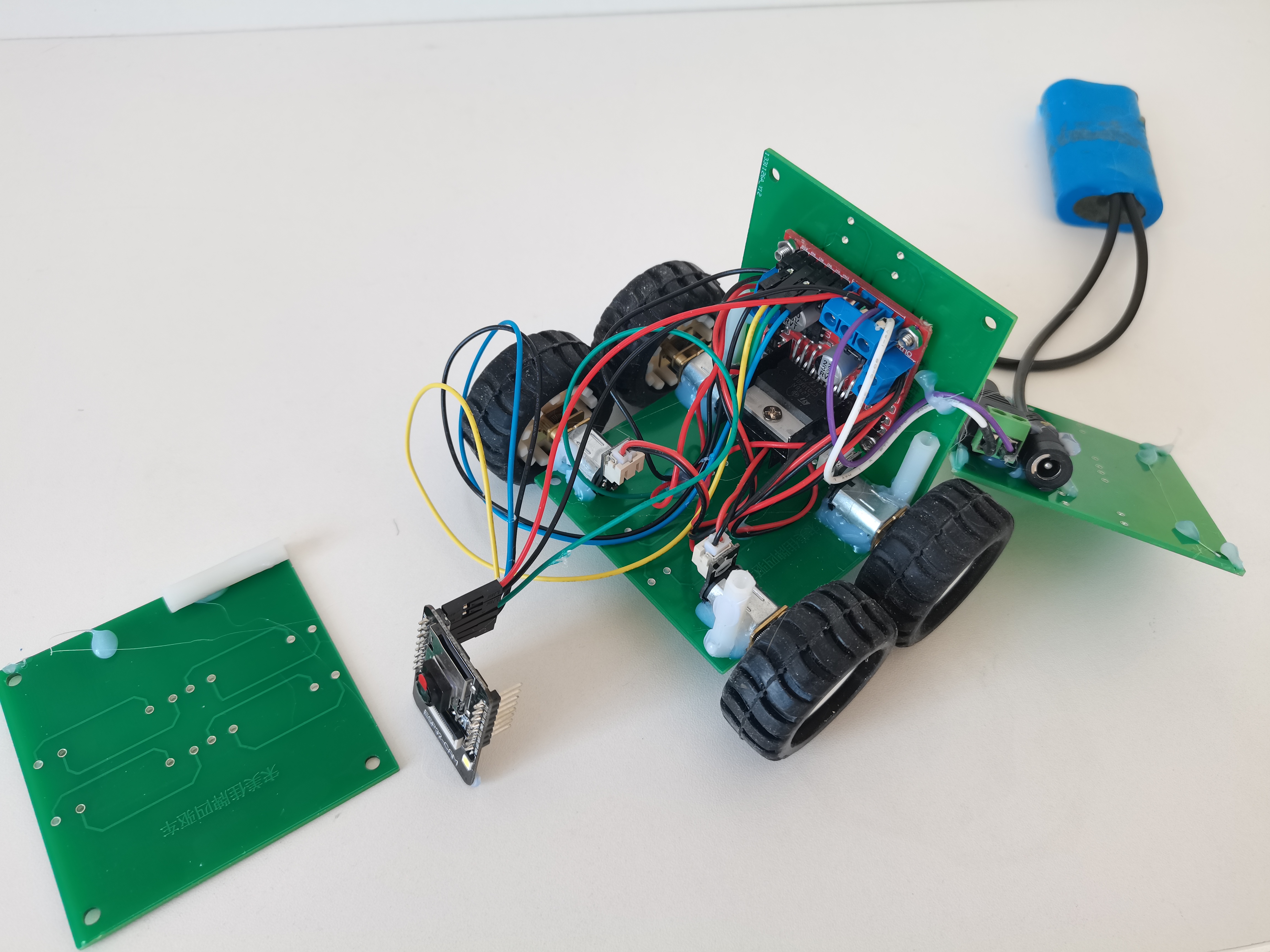

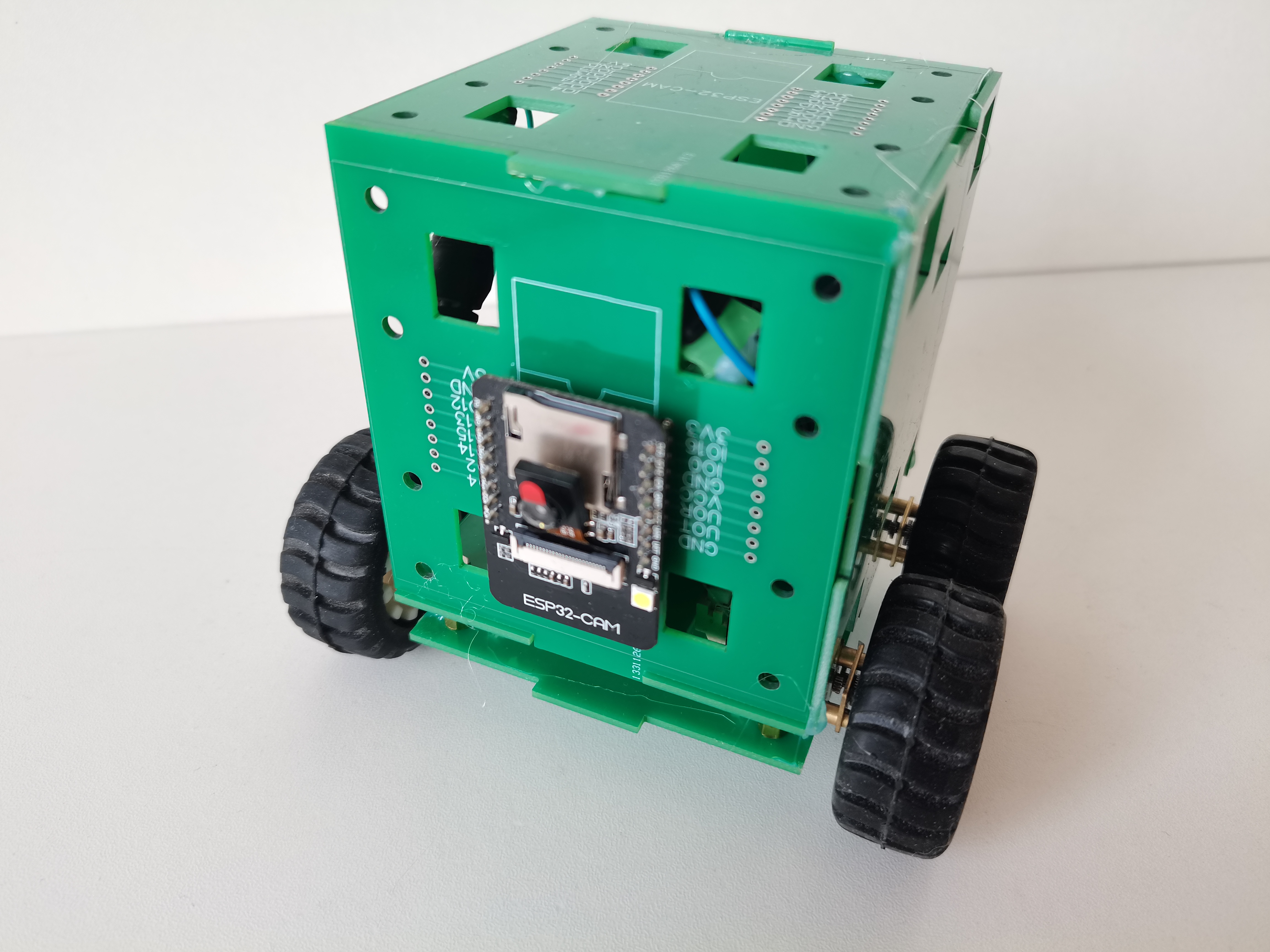

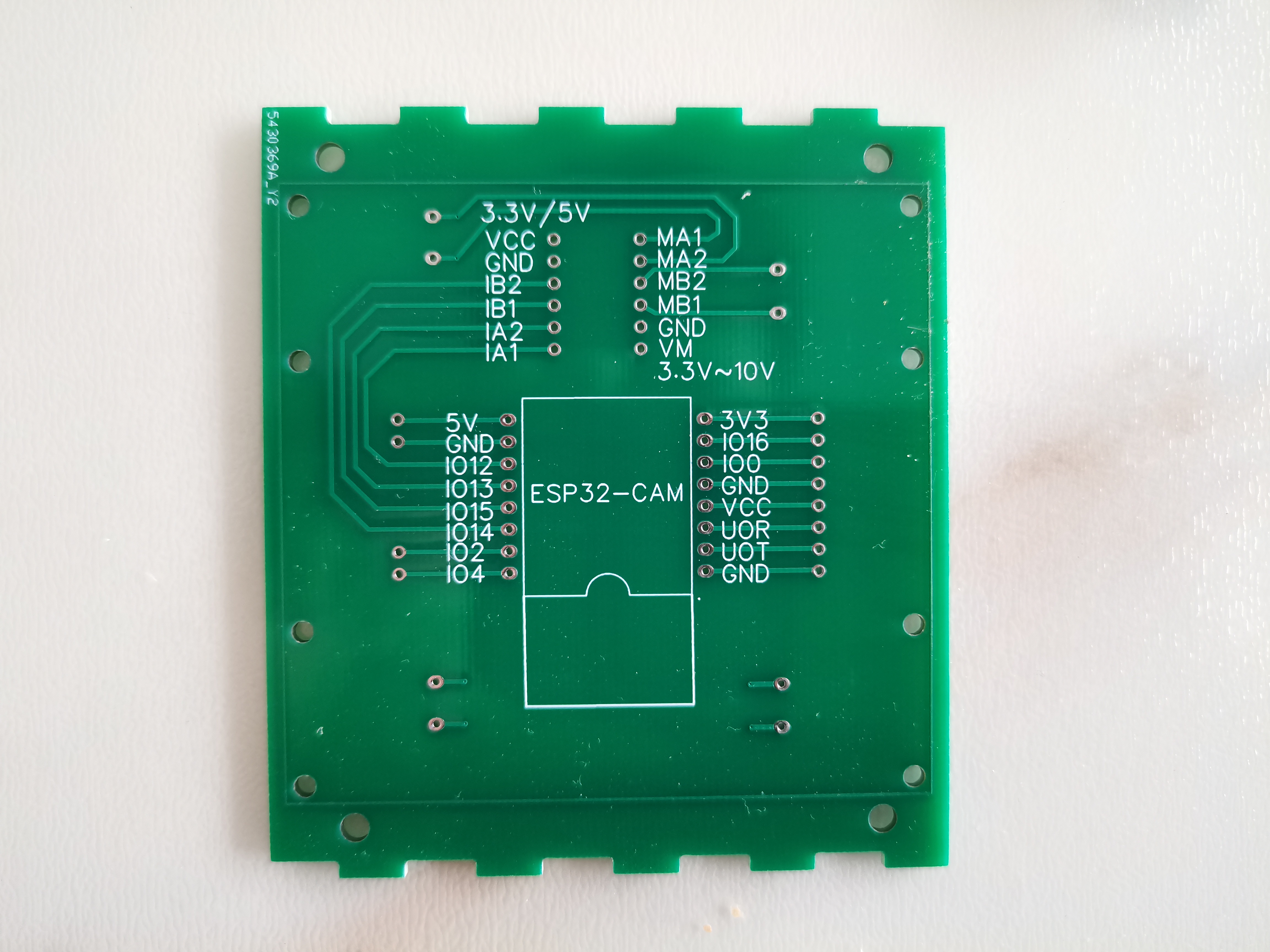

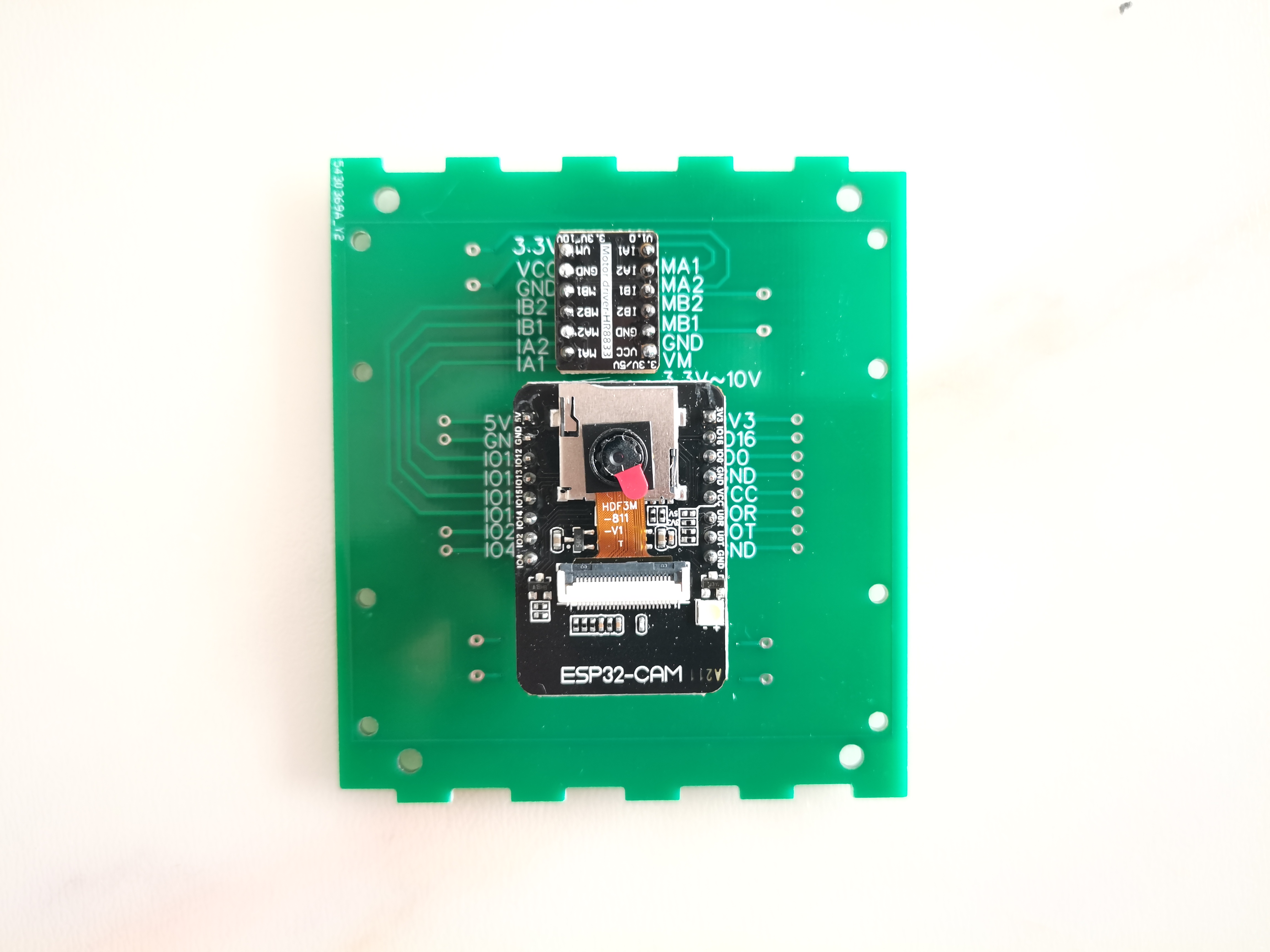

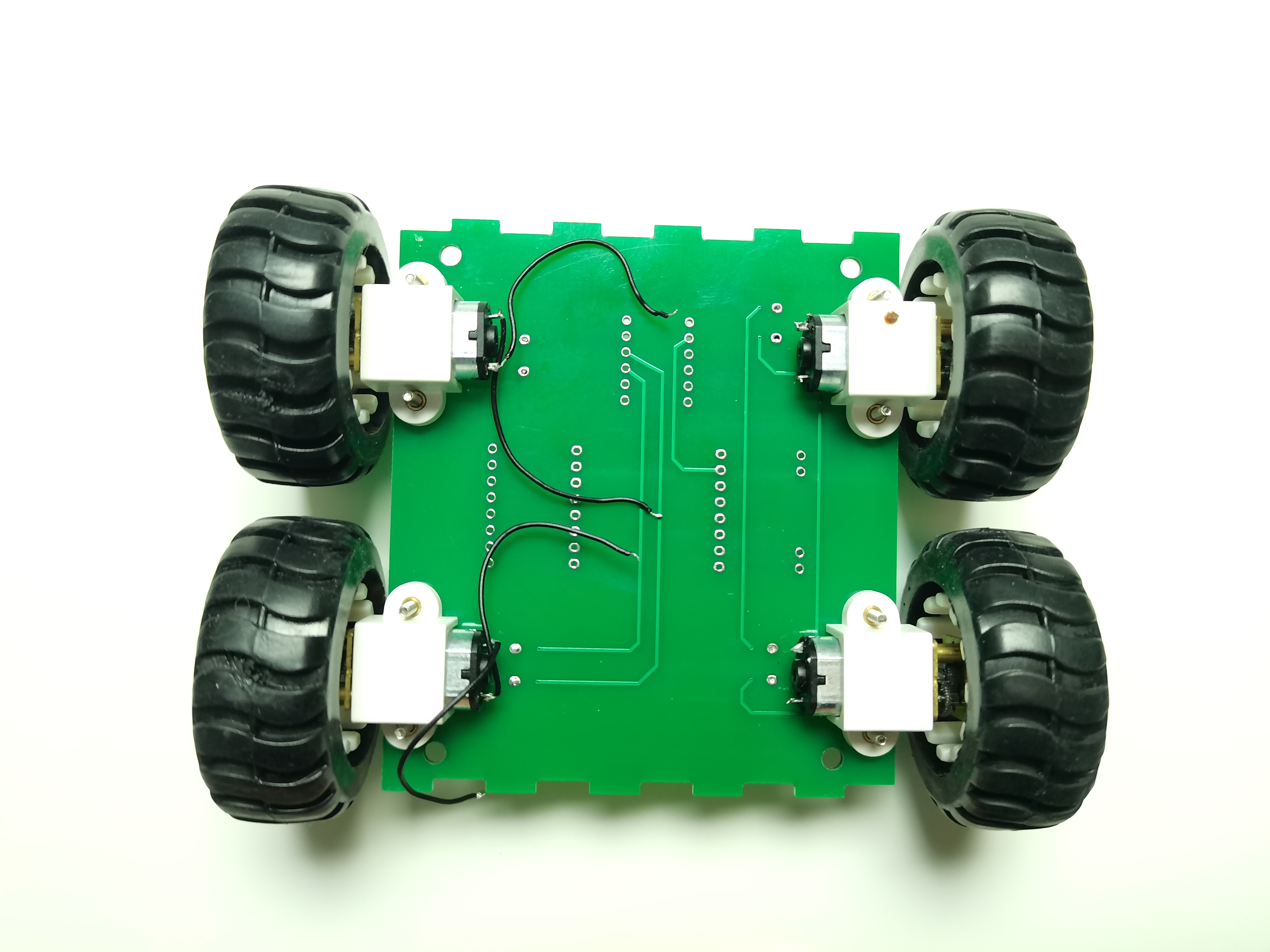

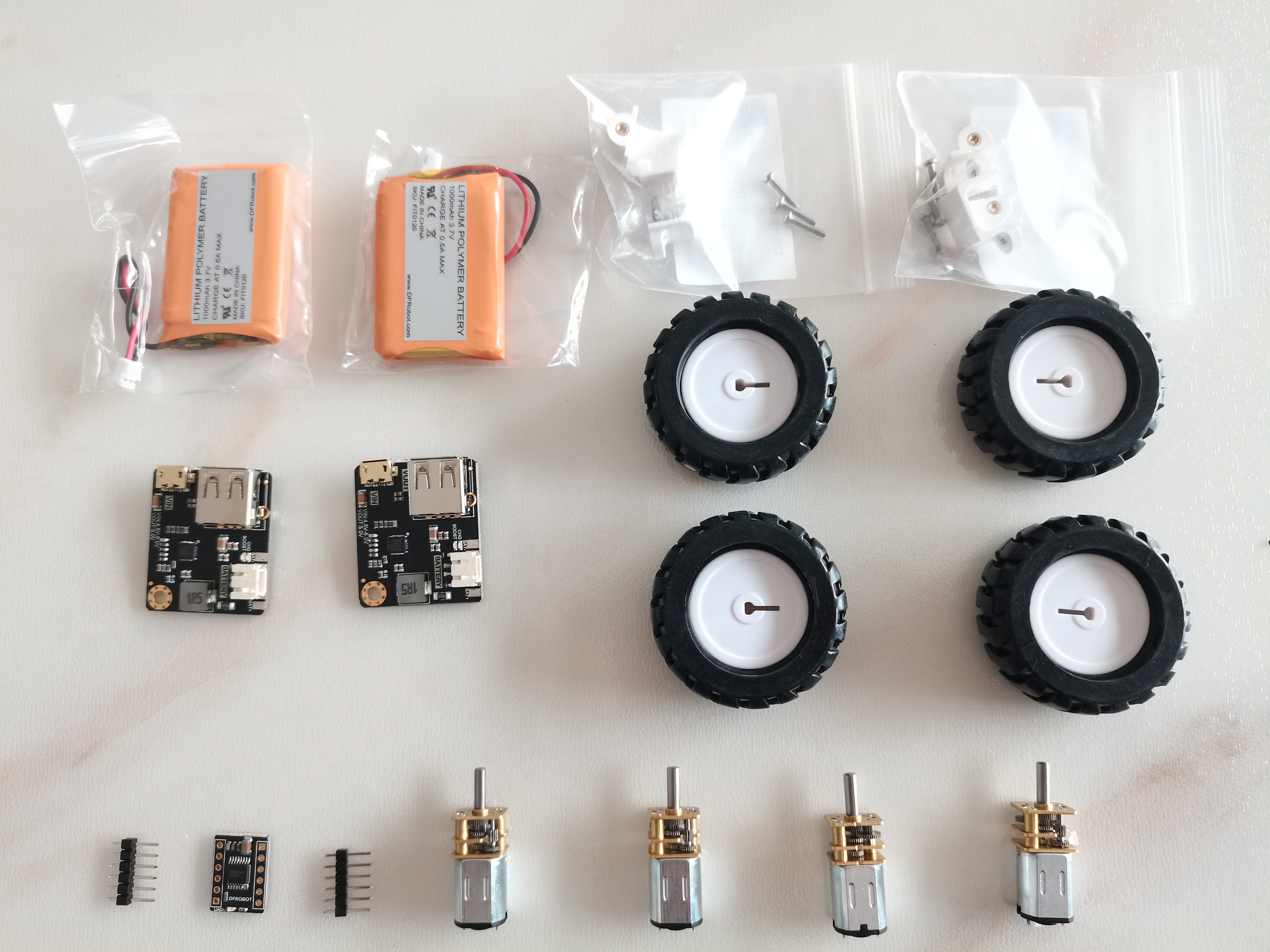

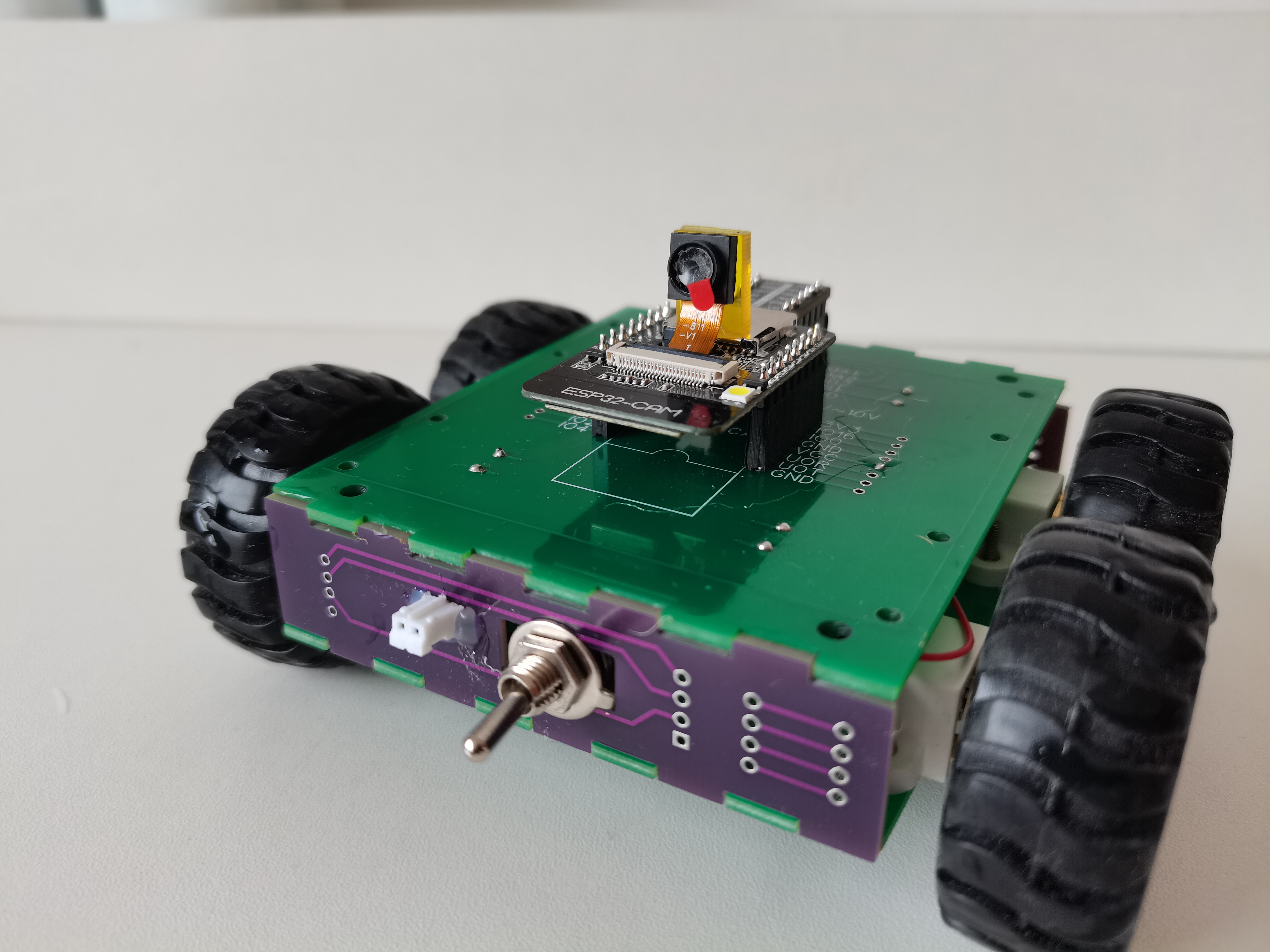

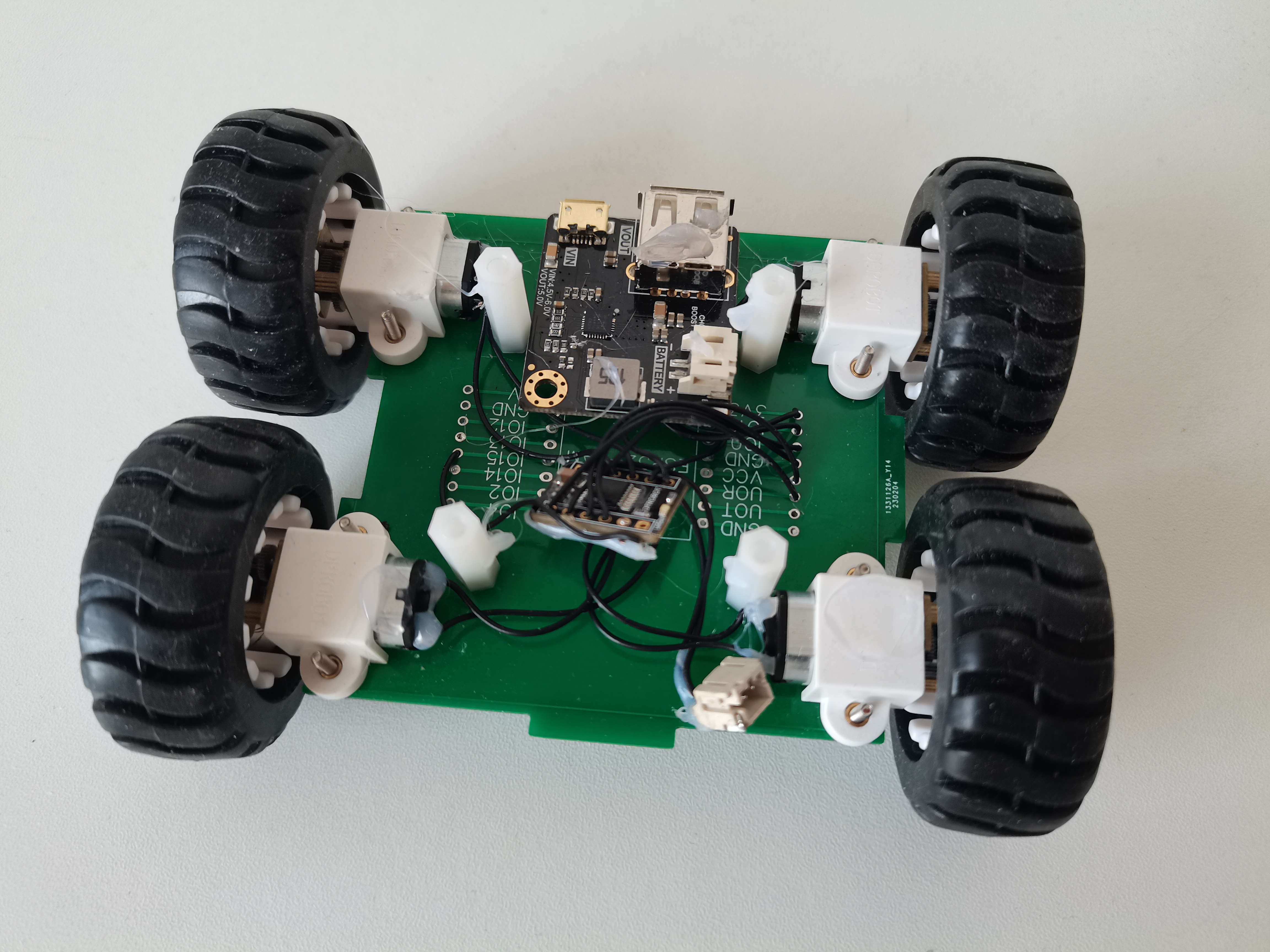

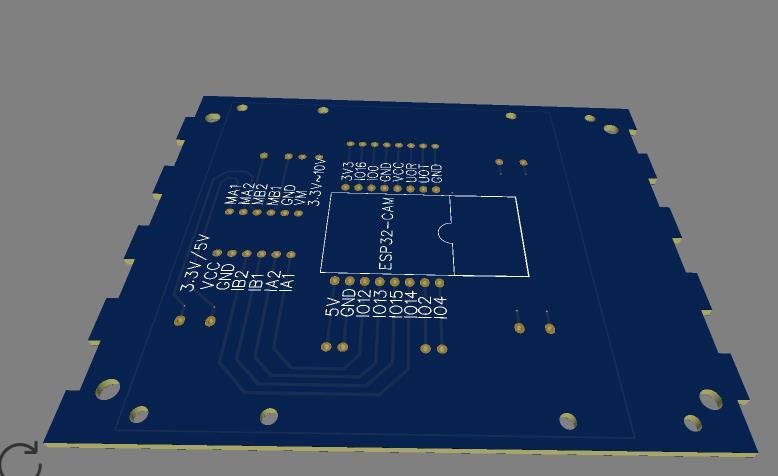

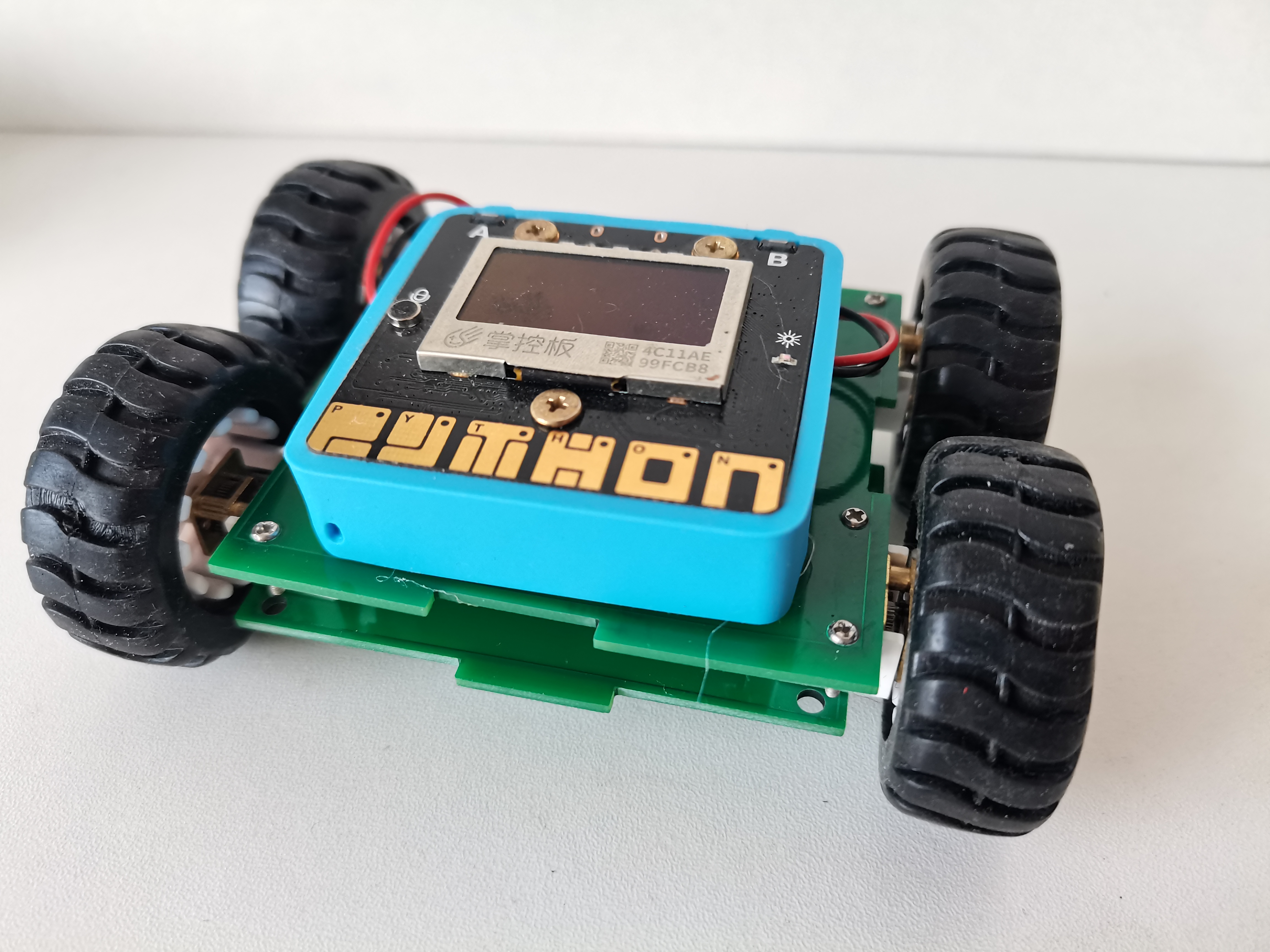

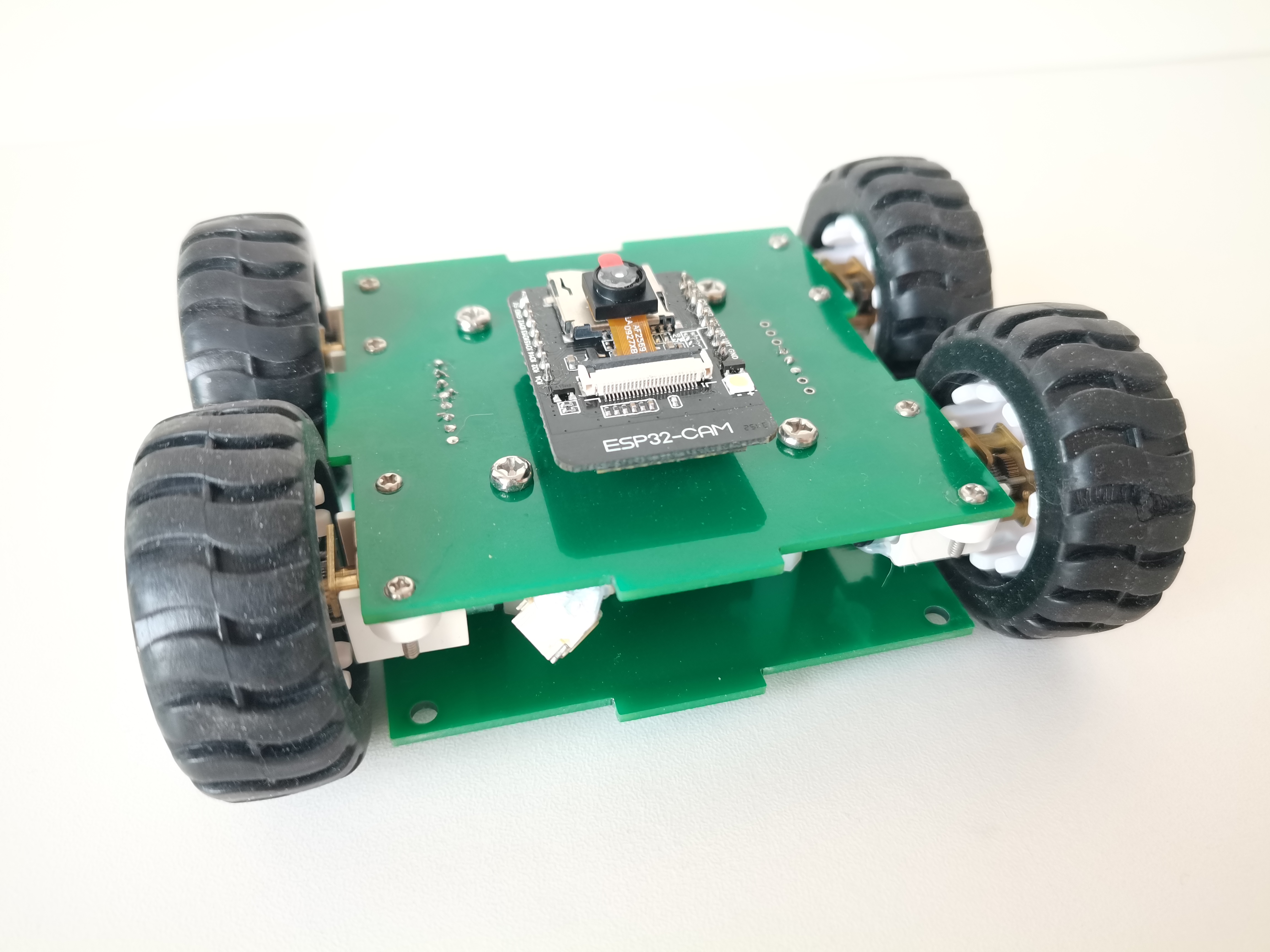

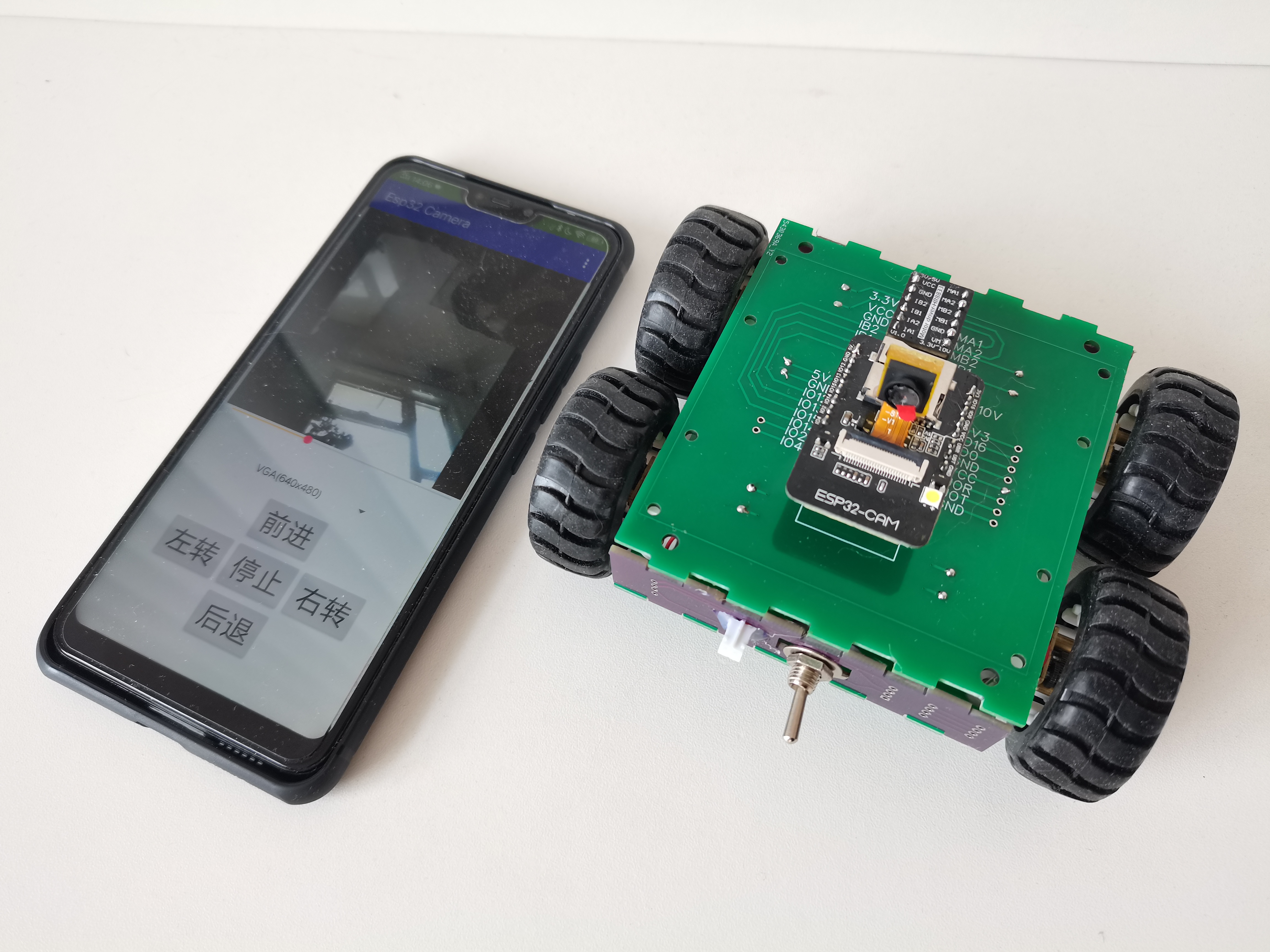

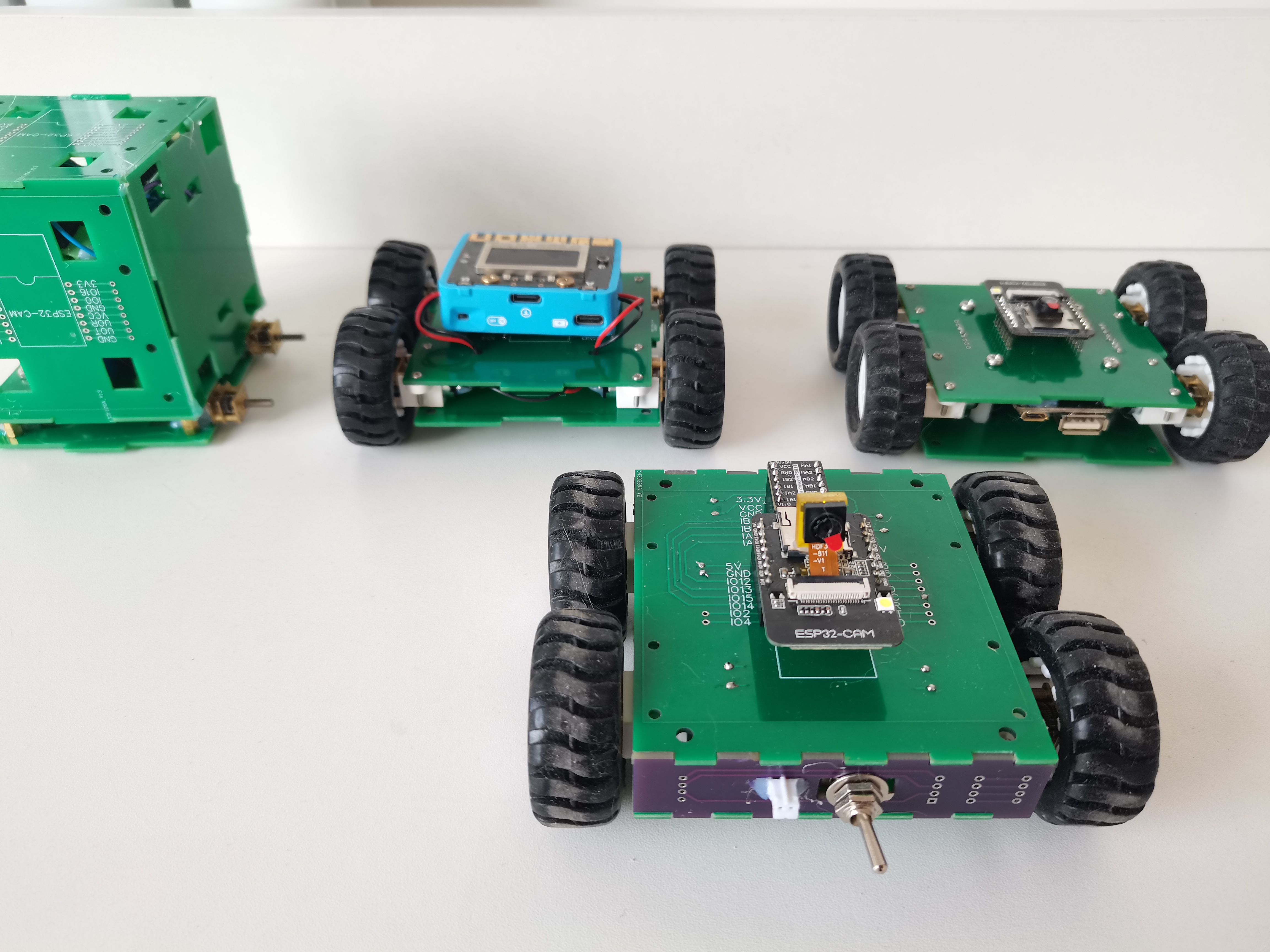

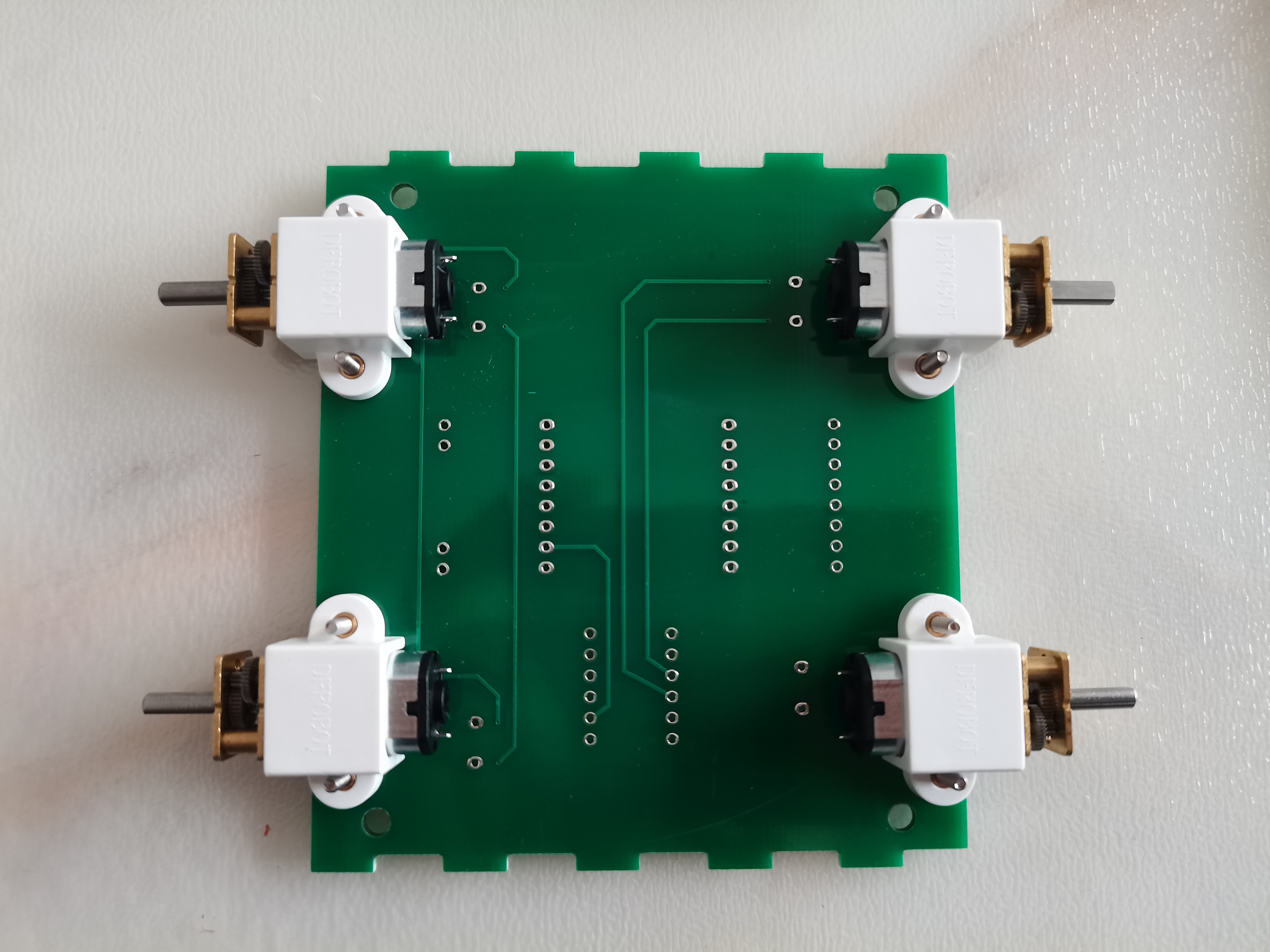

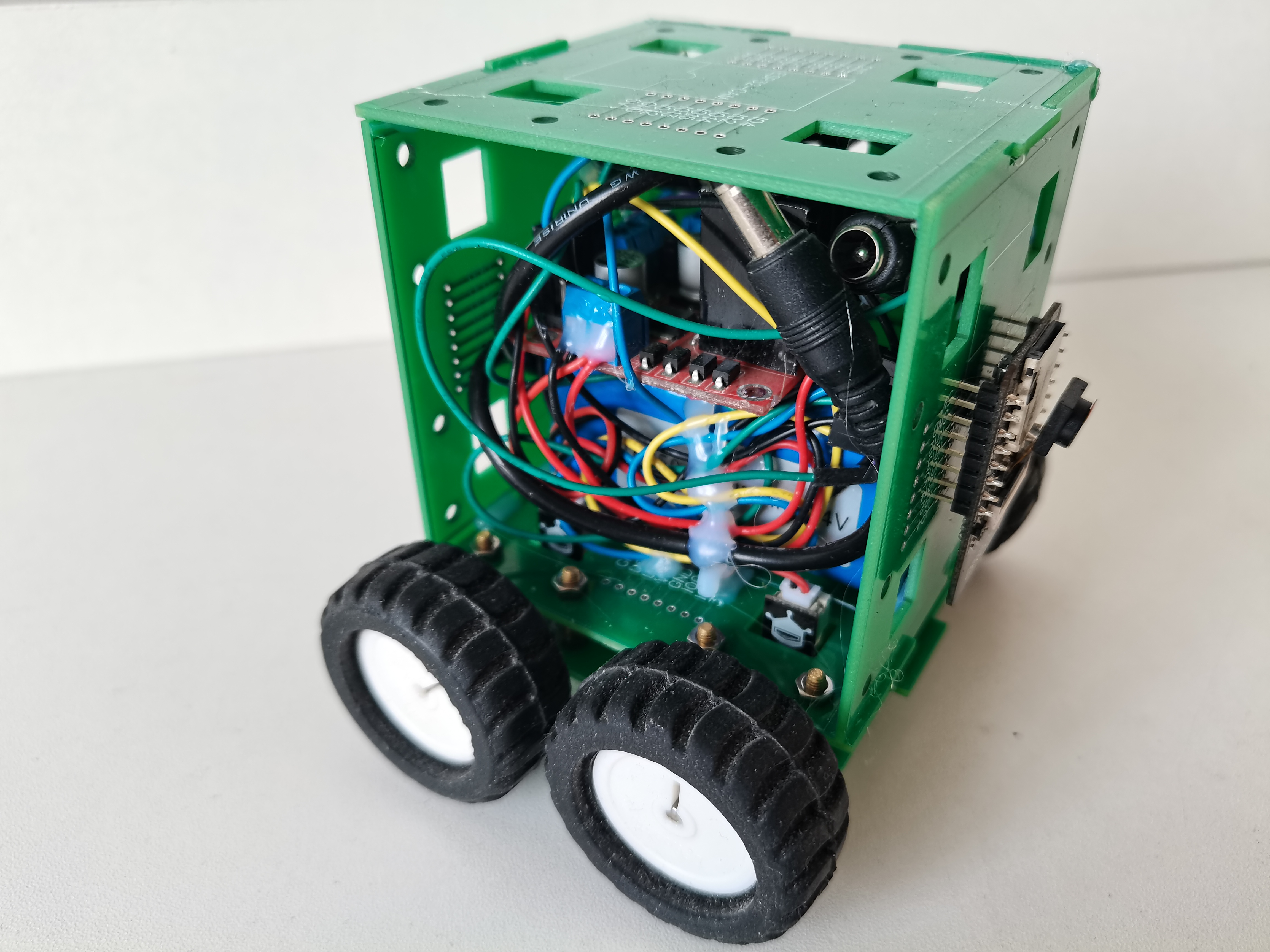

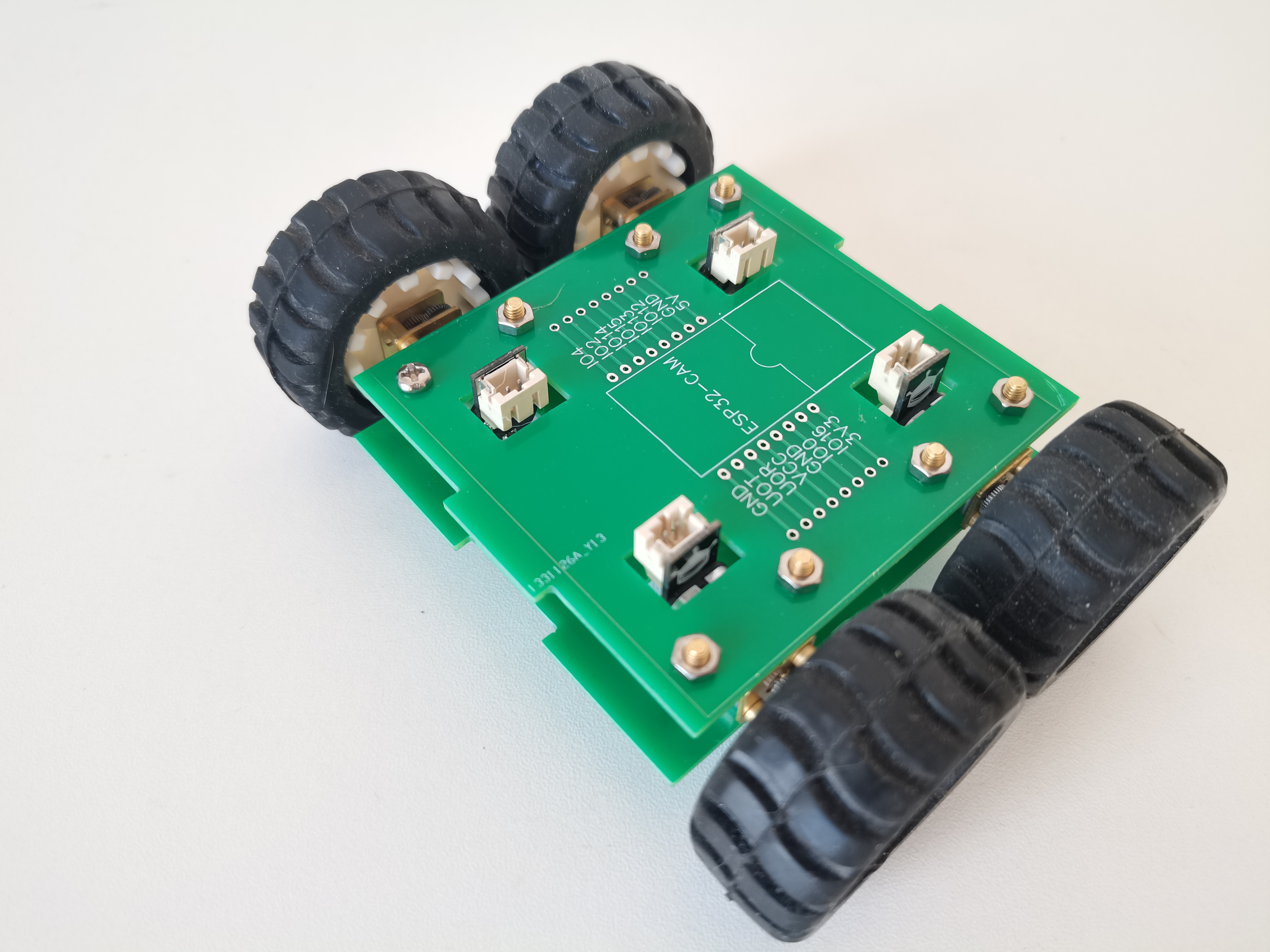

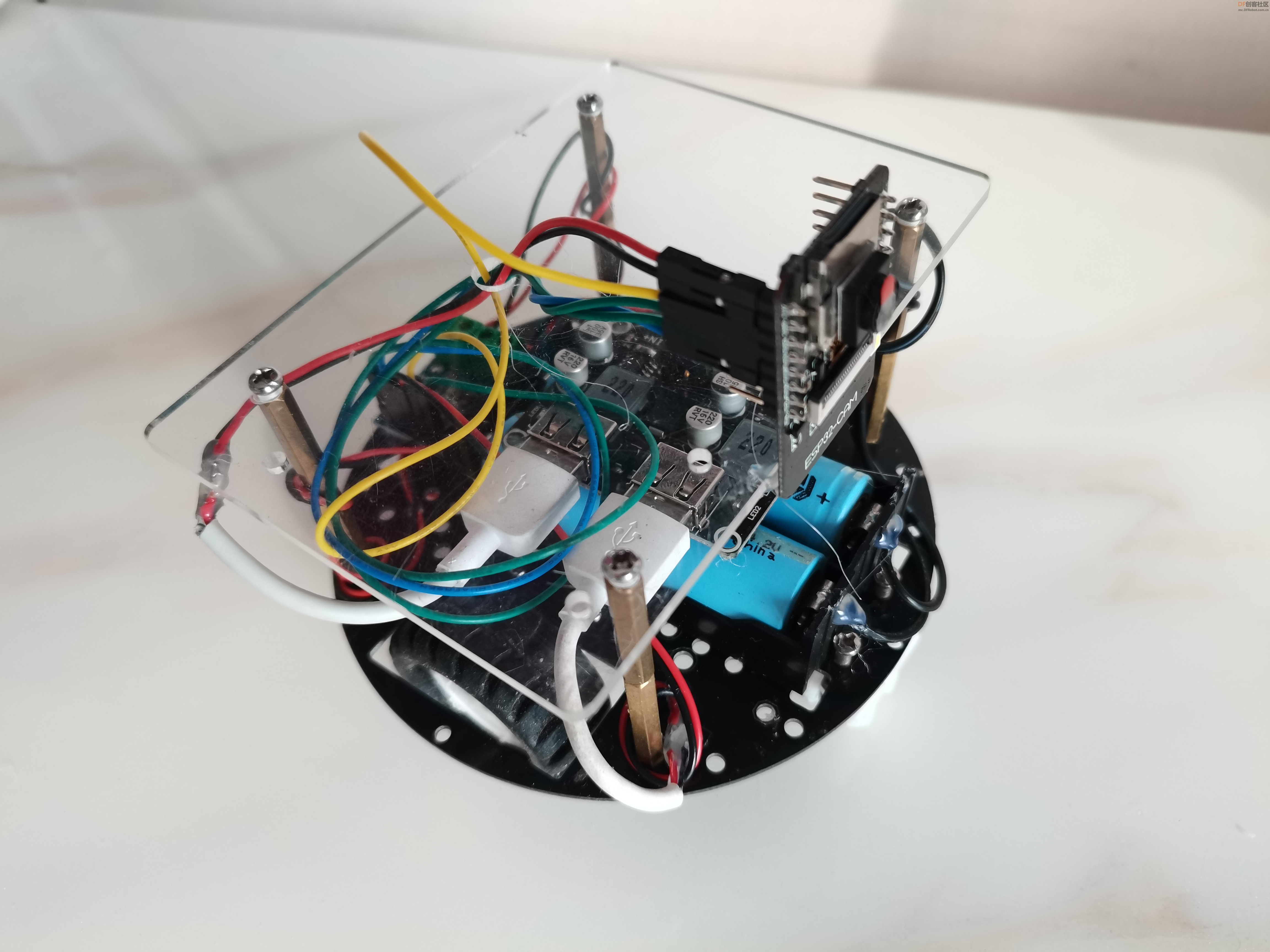

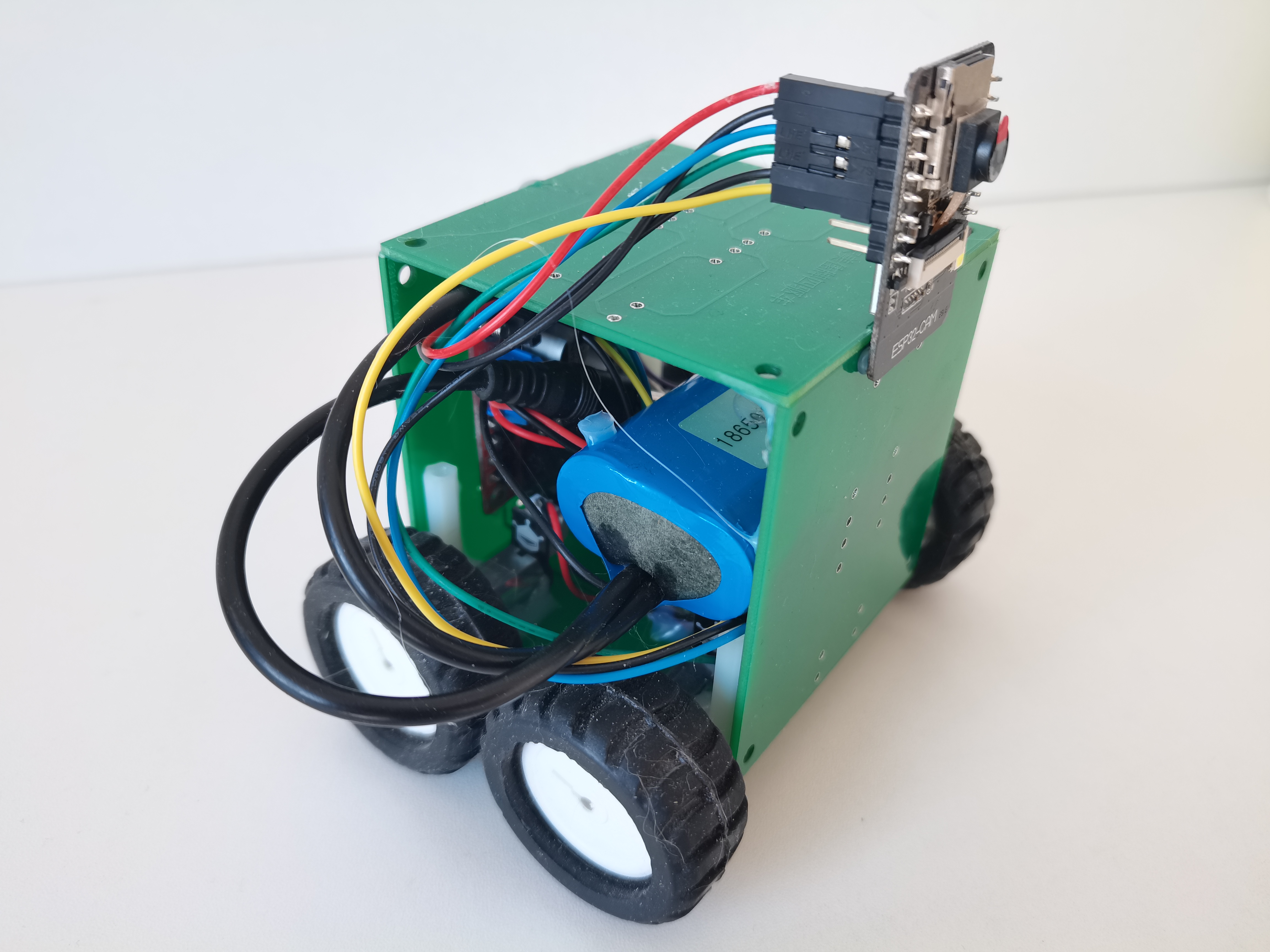

【项目背景】  一直想使用”佳立创“免费打板，自制一辆小车，但我之前从来没有设计过PCB。开始从网上找教程，看视频操作过程，自已设计、打板实验。经历了多次失败，总算有一点像模像样，今天共享一下制作过程。 【项目前序】 之前设计过一个”ESP32-CAM WIFI摄像头遥控车“。  底盘使用的是DF的”MiniQ 桌面机器人底盘“，硬件使用ESP32-CAM，接线比较乱，ESP32-CAM使用热熔胶固定，整体凌乱，易接触不良，脱落等。本项目将对以上问题进行迭代。 【第一代】    第一代的PCB板子只作为“板子”使用只有L289N驱动板可用螺丝固定，其它都要用热熔胶固定。 【第二代】    第二代四个电机使用双板“夹”固定，但仍要用热熔胶固定一下。电机驱动仍使用L289N、电池仍使用锂电池组（体积有点大，占空间），PCB板上有ESP32-CAM引脚的焊盘设计，ESP32-CAM可直接插在PCB板，但长时间插拔可能会接触不良。 【第三代】   第三代，电机使用“3PI MiniQ N20电机支架”固定，电机驱动使用“微型双路1.5A直流电机驱动模块”，使用MP2636充电升压模块+DF“3.7V电池”给主板供电，整体体积变小，但由于PCB上ESP32-CAM引脚丝印都打反，虽然每次测试安装时都会很小心，但有一次安反了，ESP32-CAM发热烧掉了，周围只后悔的叹息声。 【番外版】   由于掌控宝自带电池及电机驱动接口，所以很容易驱动这辆四轮车。 【第四代】    将驱动板引脚与相应主板引脚在PCB相连，省去焊连接线。   并焊上排母，方便驱动板及主板插拔。   购买设备，安装。   由于“MP2636充电升压模块”驱动电机时，会自动断电，所以直接使用锂电池给电机驱动供电，并加上摇臂开关，可实现供电与充电切换。  供电开关电路设计  电机供电电波充电可使用DF锂电池充电器  组装完成  【使用app控制】 使用Appinventor2编写APP，显示实时路况，并控制四轮车前进、后退、左转、右转。  具体程序内容，可参考篇头当中提到的项目文章中内容。 【演示视频】 |
