青少年科创比赛 · 印象宁夏——微景观作品

印象宁夏——微景观作品

作品来源：第五届全国青少年人工智能挑战赛-开源硬件创意智造专项赛优秀作品
参赛学生：平罗中学蔡浩翔高泽轩
指导老师：闻立鹏

创作灵感

我的家乡宁夏有着“塞上江南”的美誉，它有着丰富的旅游资源和物产资源，为了向全国各地的朋友更好的展现美丽的宁夏，我们于是制作了这一款“印象宁夏”微景观。我们运用了人工智能语音识别技术结合开源硬件Arduino主控板，二维设计软件设计并采用激光切割机切割作品外观，在亚克力板上用激光雕刻各种图案，利用声光电形式的电子艺术手段呈现出宁夏的人文景观，风土人情，物产资源等。

制作过程

步骤1 设计外形

通过LaserMaker绘制出结构图纸

步骤2 制作外壳及部件

通过激光切割机和电锯切出外壳和所用部件

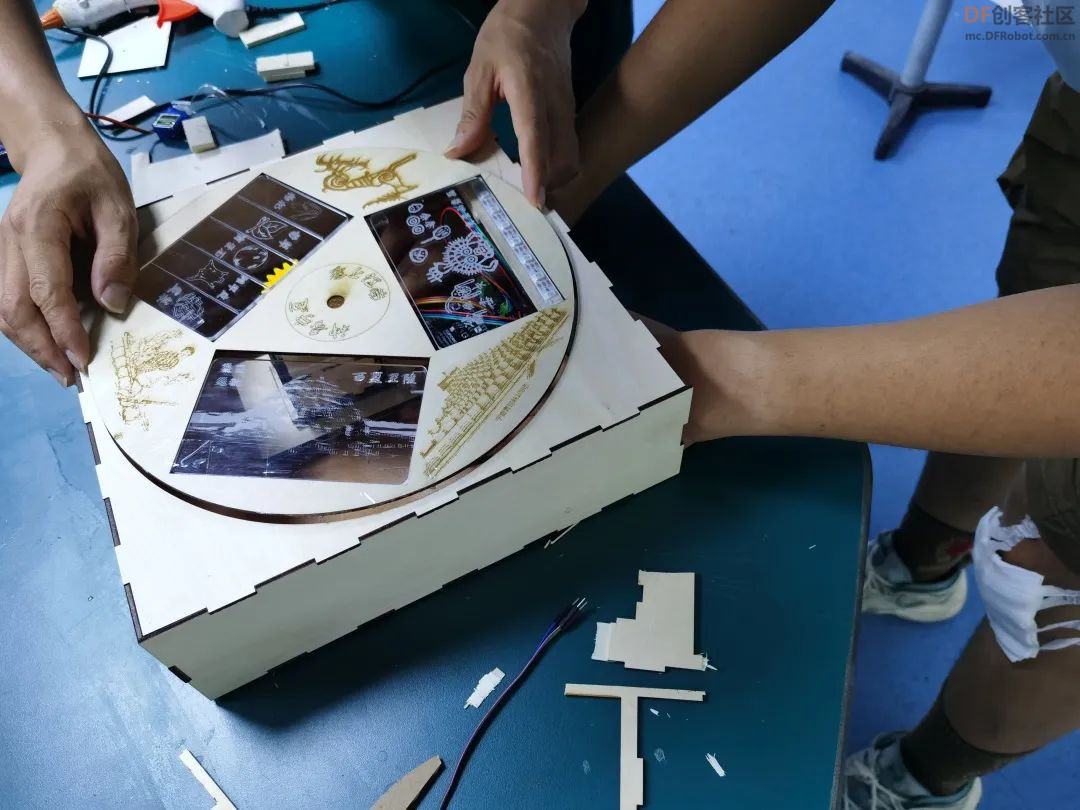

步骤3 组装

将各个部件组装起来

步骤4 编写程序并调试设备

使用Mind+编写程序并反复调试设备

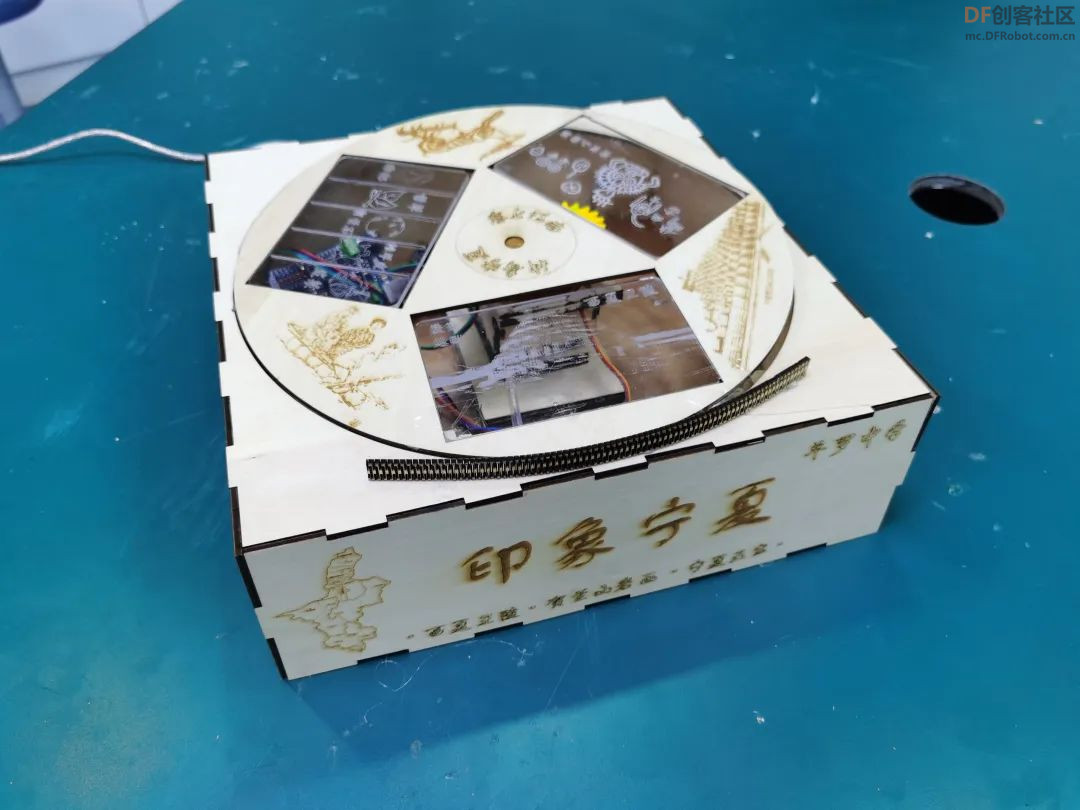

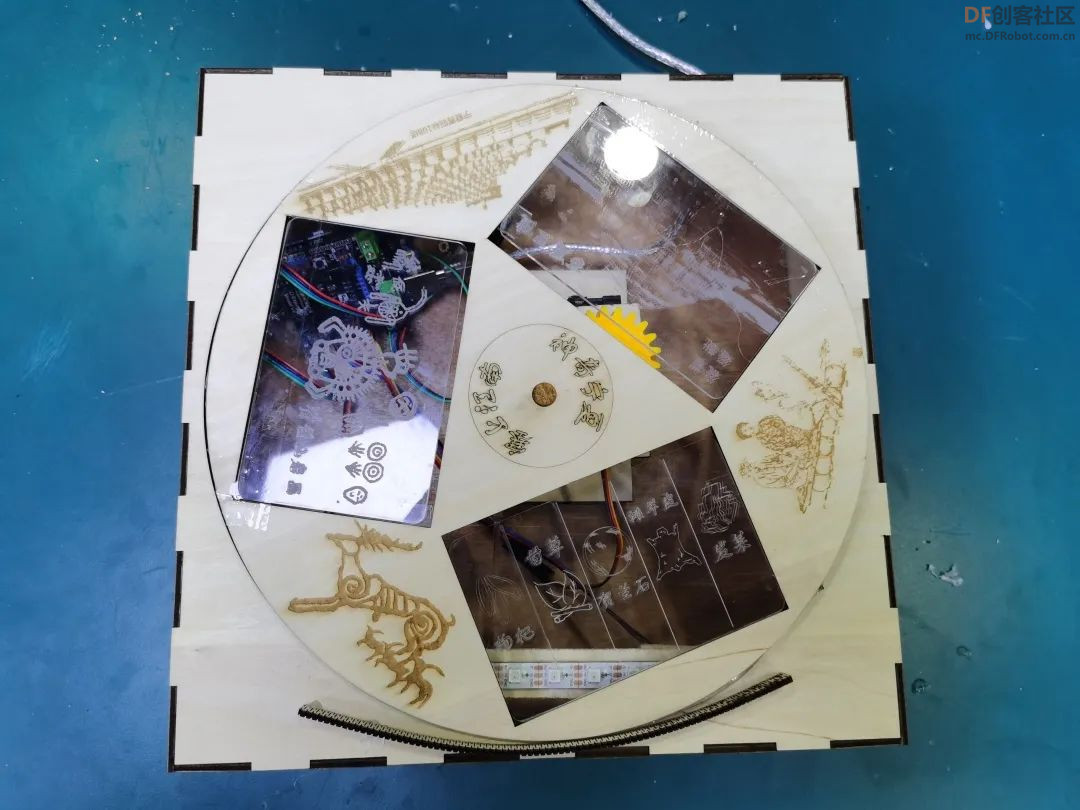

步骤5 完工

经过制作、组装和反复调试，“印象宁夏——微景观作品”大功告成！

材料清单

1✖	DFRduino UNO R3
1✖	Gravity: I2C语音识别模块
1✖	Gravity：中英文语音合成模块V2.0
1✖	Gravity: IO 传感器扩展板 V7.1
1✖	WS2812 RGB 全彩灯带（7灯珠）
2✖	DFRobot DF9GMS 180° 微型舵机

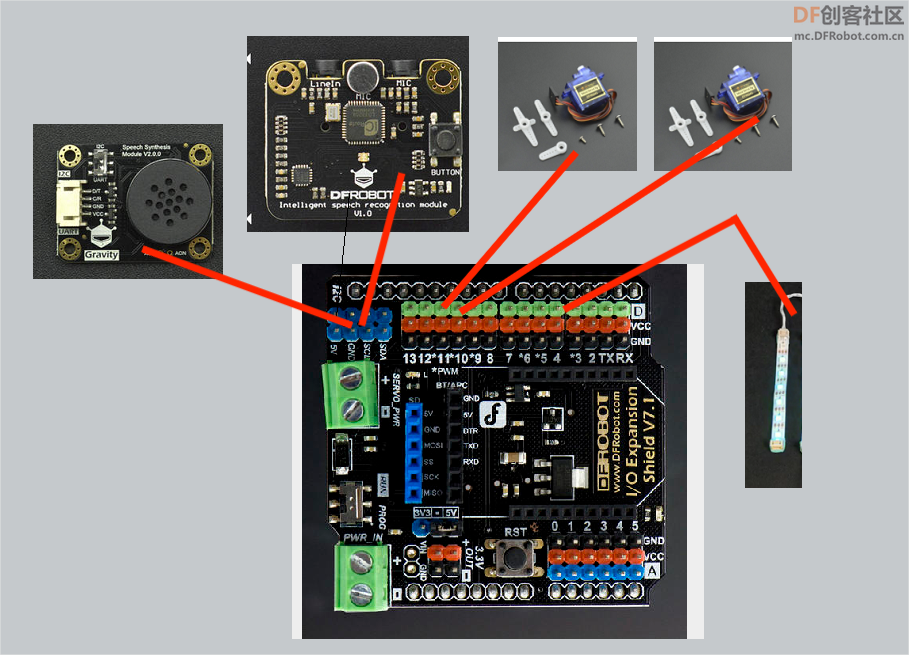

硬件接线图

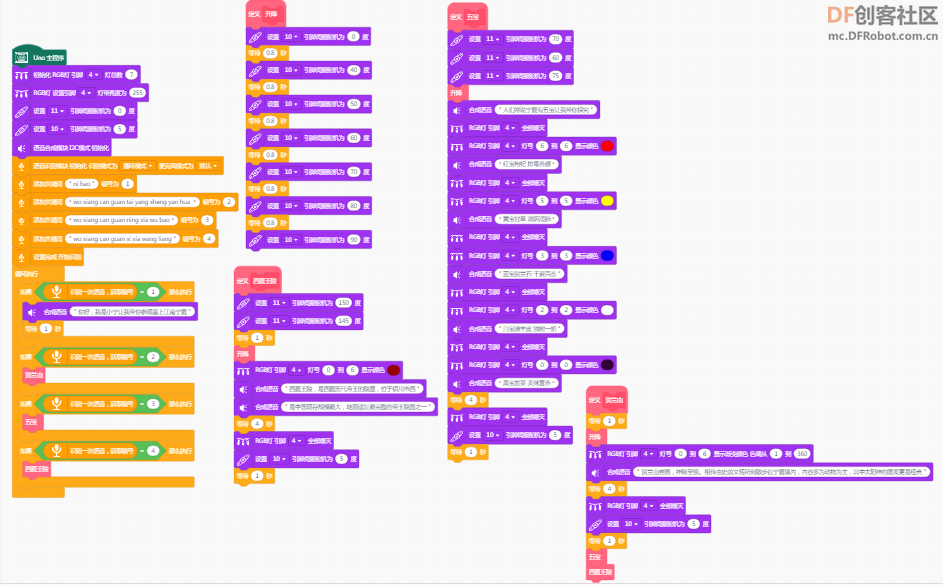

代码分享

/*!
 * MindPlus
 * uno
 *
 */
#include<DFRobot_ASR.h>
#include <DFRobot_Servo.h>
#include <DFRobot_ASR_M.h>
#include <DFRobot_NeoPixel.h>
#include <DFRobot_SpeechSynthesis_M.h>
// 函数声明
void DF_ShengJiang();
void DF_WuBao();
void DF_HeLanShan();
void DF_XiXiaWangLing();
// 创建对象
Servo                       servo_10;
DFRobot_NeoPixel            neoPixel_4;
Servo                       servo_11;
DFRobot_SpeechSynthesis_I2C sstts;
DFRobot_ASR                 asr;
DFRobot_ASR                 asr;


// 主程序开始
void setup() {
  servo_10.attach(10);
  servo_11.attach(11);
  neoPixel_4.begin(4, 7);
  neoPixel_4.setBrightness(255);
  servo_11.angle(abs(0));
  servo_10.angle(abs(5));
  sstts.begin();
  asr.begin(LOOP, MIC);
  asr.addCommand("ni hao", 1);
  asr.addCommand("wo xiang can guan tai yang sheng yan hua ", 2);
  asr.addCommand("wo xiang can guan ning xia wu bao", 3);
  asr.addCommand("wo xiang can guan xi xia wang liang", 4);
  asr.start();
}
void loop() {
  if (((asr.read())==1)) {
    sstts.speak("你好，我是小宁让我带你参观塞上江南宁夏");
    delay(1000);
  }
  if (((asr.read())==2)) {
    DF_HeLanShan();
  }
  if (((asr.read())==3)) {
    DF_WuBao();
  }
  if (((asr.read())==4)) {
    DF_XiXiaWangLing();
  }
}


// 自定义函数
void DF_ShengJiang() {
  servo_10.angle(abs(0));
  delay(800);
  servo_10.angle(abs(40));
  delay(800);
  servo_10.angle(abs(50));
  delay(800);
  servo_10.angle(abs(60));
  delay(800);
  servo_10.angle(abs(70));
  delay(800);
  servo_10.angle(abs(80));
  delay(800);
  servo_10.angle(abs(90));
}
void DF_WuBao() {
  servo_11.angle(abs(70));
  servo_11.angle(abs(60));
  servo_11.angle(abs(75));
  DF_ShengJiang();
  sstts.speak("人们常说宁夏有五宝让我带你探究");
  neoPixel_4.clear();
  neoPixel_4.setRangeColor(6, 6, 0xFF0000);
  sstts.speak("红宝枸杞 排毒养颜");
  neoPixel_4.clear();
  neoPixel_4.setRangeColor(5, 5, 0xFFFF00);
  sstts.speak("黄宝甘草 滋阴润肺");
  neoPixel_4.clear();
  neoPixel_4.setRangeColor(3, 3, 0x0000FF);
  sstts.speak("蓝宝贺兰石 千姿百态");
  neoPixel_4.clear();
  neoPixel_4.setRangeColor(2, 2, 0xFFFFFF);
  sstts.speak("白宝滩羊皮 独树一帜");
  neoPixel_4.clear();
  neoPixel_4.setRangeColor(0, 0, 0x330033);
  sstts.speak("黑宝发菜 美味营养");
  delay(4000);
  neoPixel_4.clear();
  servo_10.angle(abs(5));
  delay(1000);
}
void DF_HeLanShan() {
  delay(1000);
  DF_ShengJiang();
  neoPixel_4.showRainbow(0, 6, 1, 360);
  sstts.speak("贺兰山岩画，神秘至极。相传由史前文明所刻散步在宁夏境内，内容多为动物为主，其中太阳神的图案更是经典");
  delay(4000);
  neoPixel_4.clear();
  servo_10.angle(abs(5));
  delay(1000);
  DF_WuBao();
  DF_XiXiaWangLing();
}
void DF_XiXiaWangLing() {
  servo_11.angle(abs(150));
  servo_11.angle(abs(145));
  delay(1000);
  DF_ShengJiang();
  neoPixel_4.setRangeColor(0, 6, 0x990000);
  sstts.speak("西夏王陵，是西夏历代帝王的陵墓，位于银川市西");
  sstts.speak("是中国现存规模最大，地面遗址最完整的帝王陵园之一");
  delay(4000);
  neoPixel_4.clear();
  servo_10.angle(abs(5));
  delay(1000);
}
复制代码

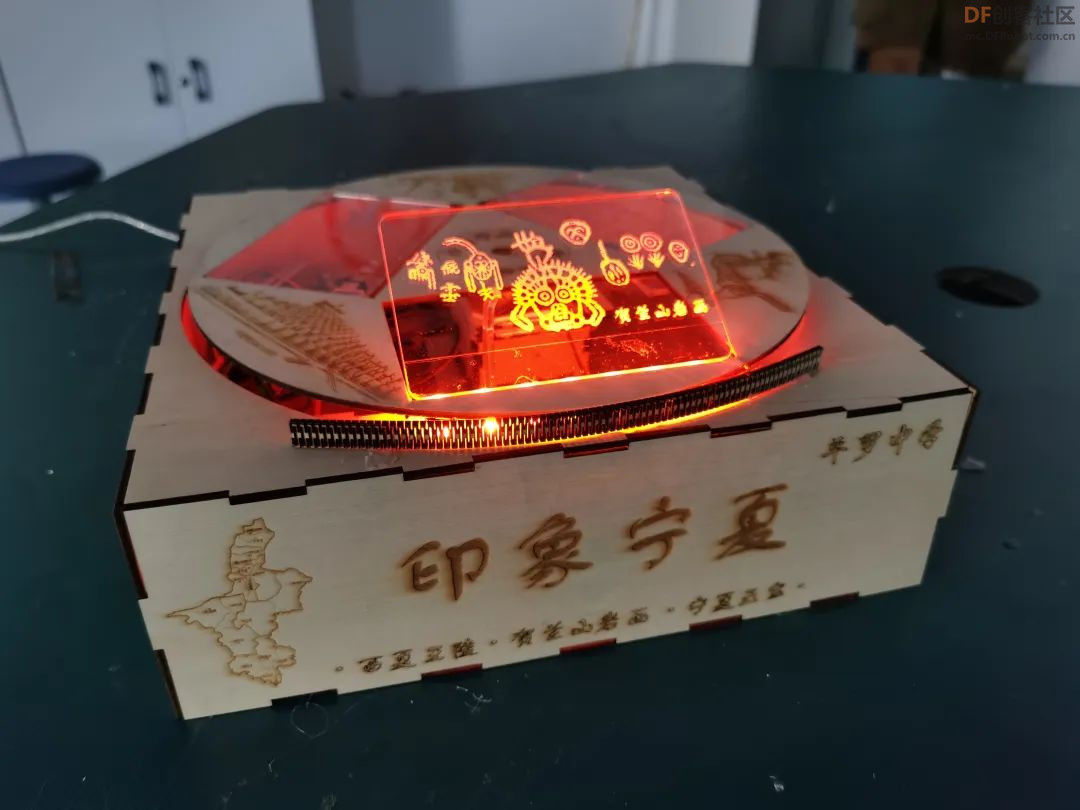

作品展示

附件下载

印象宁夏——微景观作品.zip
