[HaiDIY] 010 奇怪的容易烧的激光接收模块
2023-05-108268
AI 快速预览详细
本文讨论了激光接收模块在使用过程中出现的一上电就冒烟的问题。通过微信群聊天记录，详细解析了可能的原因及解决方法。首先，确认电源接线是否正确，然后建议更换另一个模块以排除硬件故障。文章还提供了相关链接和示意图，帮助用户更好地理解和解决问题。
|

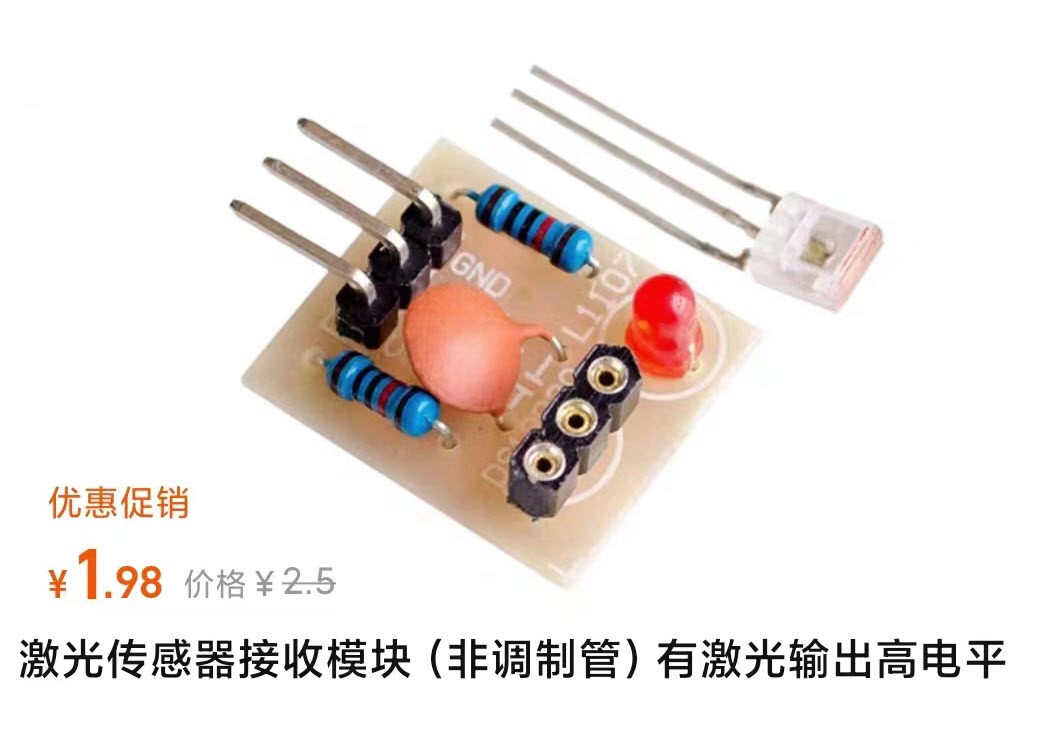

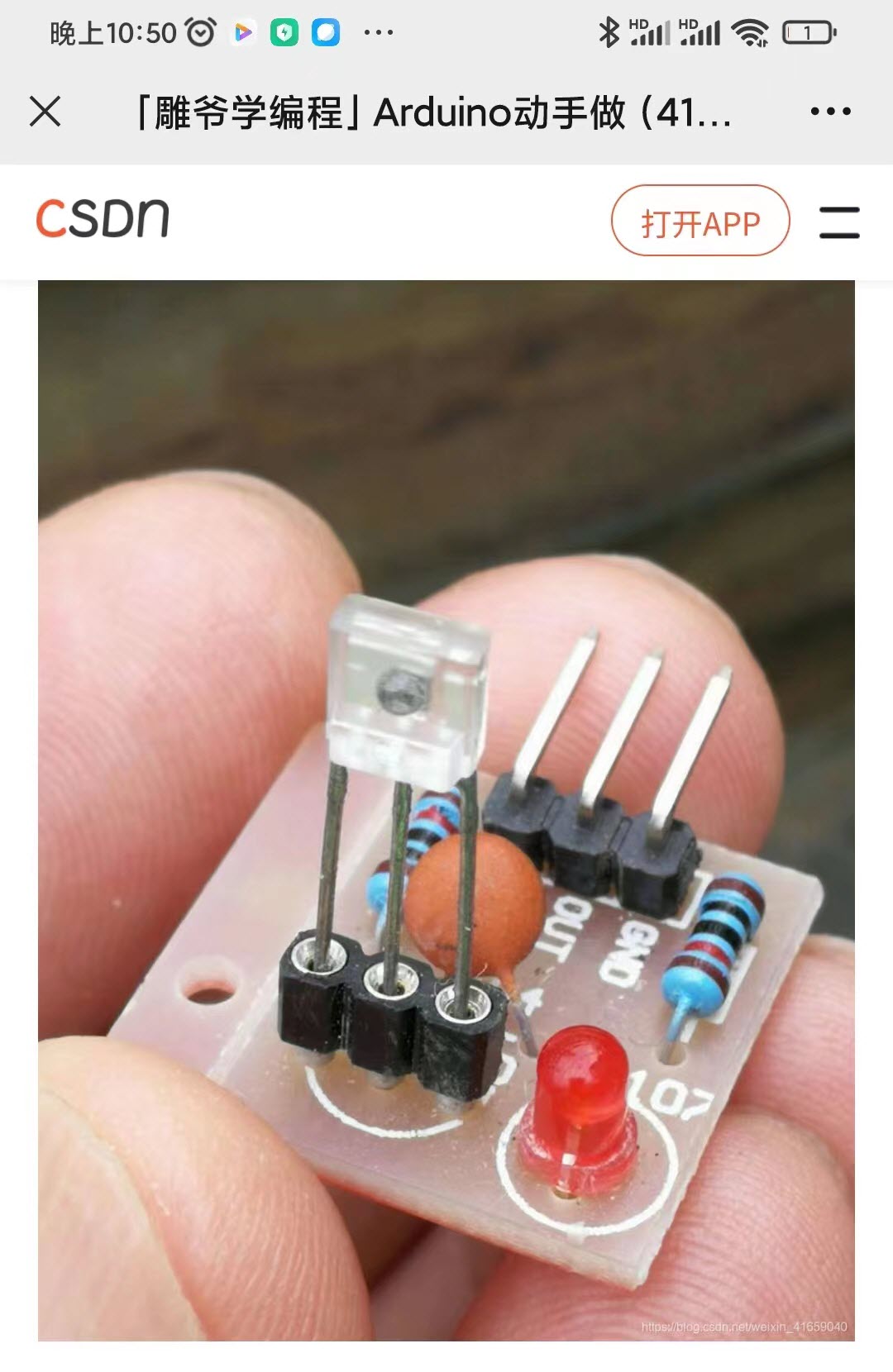

【话题起因】 Dear: 硬核创客 微信群上的聊天记录如下，请查收。 ————— 2023-05-07 ————— sky 22:40 HaiDIY用过这个模块么 sky 22:41 一上电冒烟了，啥情况 haiDIY 22:41 是不是电源接错了 sky 22:41 检查过，没问题 Geng 22:42 10k电阻点个灯，不至于冒烟 haiDIY 22:42 没用过，我得现看资料现学习 sky 22:42 ![[HaiDIY] 010 奇怪的容易烧的激光接收模块图1](https://imagemc.dfrobot.com.cn/data/attachment/forum/202305/10/183149p0jjhrhqqkzr1rd2.jpg?imageView2/2/format/webp/q/80) haiDIY 22:44 https://mp.weixin.qq.com/s/kp3VTIIR08G85Sn0UgUblA [物联网 DIY | 激光传感器的应用 特注：帖子里面示意图和实际不符合 haiDIY 22:45 感觉没有啥啊，你看它供电是多少 Geng 22:46 为什么不把零件直接焊上去的？ Geng 22:46 难道本身就是易损件？ haiDIY 22:48 https://blog.csdn.net/weixin_41659040/article/details/103140951 「雕爷学编程」Arduino动手做（41）---激光接收管模块_驴友花雕的博客-CSDN博客 特注：帖子里面示意图和实际不符合 sky 22:48 我买了2个，另外一个都不敢用了 haiDIY 22:49 看没有啥特殊的啊 haiDIY 22:50 @sky 你旁边那个红色灯正常亮么 sky 22:50 ![[HaiDIY] 010 奇怪的容易烧的激光接收模块图2](https://imagemc.dfrobot.com.cn/data/attachment/forum/202305/10/183156on9njs4e19ysnzy5.jpg?imageView2/2/format/webp/q/80) 特注：参此方向会烧 sky 22:51 我也按照这个方向插的 用了小龟板的3.3v电 sky 22:52 亮的 好像还有数据输出 sky 22:53 输出电压慢慢在增大 味道也越来越大 haiDIY 22:55 你如果确认接线没有错误，换另一个 ... |
https://www.codrey.com/electronic-circuits/the-mysterious-laser-receiver-sensor-module/
The Mysterious Laser Receiver Sensor Module!
本文介绍了网络上提供的激光接收器传感器模块。该模块名为“激光接收器模块非调制器管激光传感器模块”，通常没有用户指南的廉价模块。因此，知道它可以做什么，它是如何工作的，并学习如何将其与您自己的项目接口是很方便的...
大多数首次购买者在收到数据包时会感到震惊，因为传感器元件作为不可靠的组件包含在数据包中，遗憾的是，没有关于如何将其插入模块传感器插座的说明。如果按照PCB上的图例进行操作，您将遇到麻烦，因为PCB实际上是为温度传感器模块设计的，因此图例仅指DS18B20温度传感器！因此，请记住将 3 针传感器插入插座，如下所示。

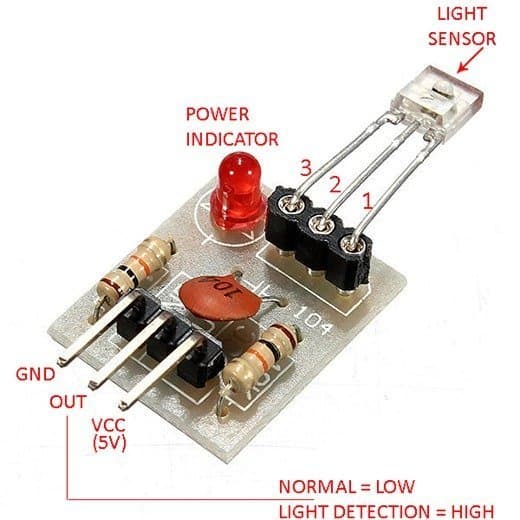

带传感器的激光接收传感器模块
神秘的 3 针传感器？
3引脚传感器实际上是一个微小的光传感器（接收器）二极管，其输出端有一个集成放大器和一个集电极开路晶体管。该模块的输出设计为在5VDC电源下工作，只能变低（L），3引脚传感器内部的集电极开路晶体管可以吸收约20mA的电流。描述糟糕的中文描述“非调制器管”实际上指出了一个事实，即光传感器可以处理任何光源，它不像3针红外传感器模块（例如TSOP1838）只检测特定频段内的红外脉冲序列。
您可能会问我是如何获得上述信息的。坦率地说，我在网上花了几个小时来解开这个谜团，但最终从一个在线中国经销商那里得到了不错的信息。现在进入酷的部分 - 传感器在中国被称为“ISO203激光接收器”。您可以在下面提供的图片中看到其引脚符号。ISO203 激光接收器 3 针模块电路图以下是“激光接收模块非调制管激光传感器模块”的回溯电路图：
略改进的：
