自制一个钢铁侠反应炉时钟
2023-06-281.2万
精华项目
AI 快速预览详细
本教程介绍如何使用ESP32和3D打印技术自制一个钢铁侠反应炉时钟。所需材料包括LED环、迷你ESP32、蓝色显示屏等。通过详细的步骤指导，从3D打印零件到焊接电路，最终完成一个酷炫的桌面装饰。适合STEM教育项目，适合青少年进行科创实践。

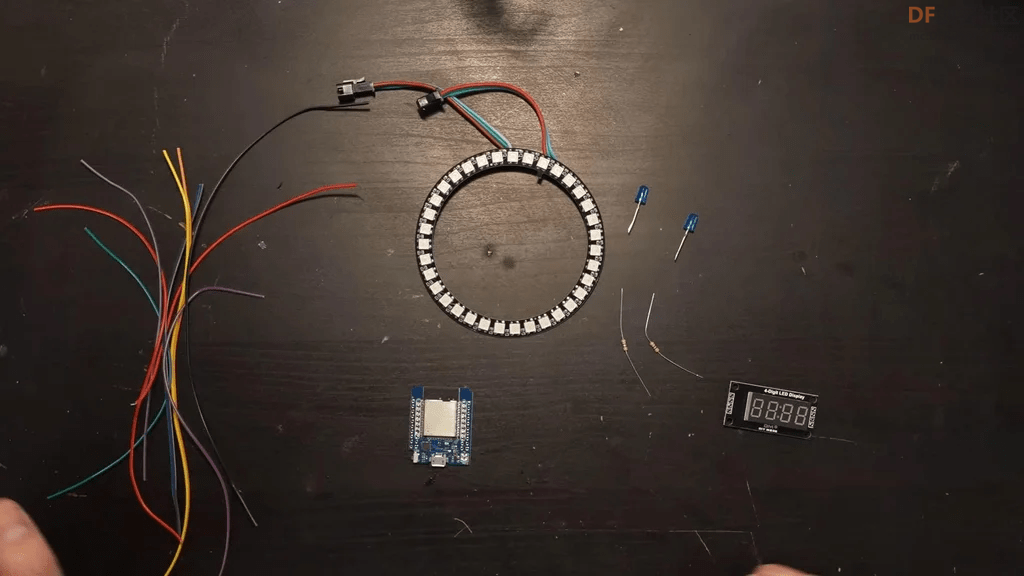

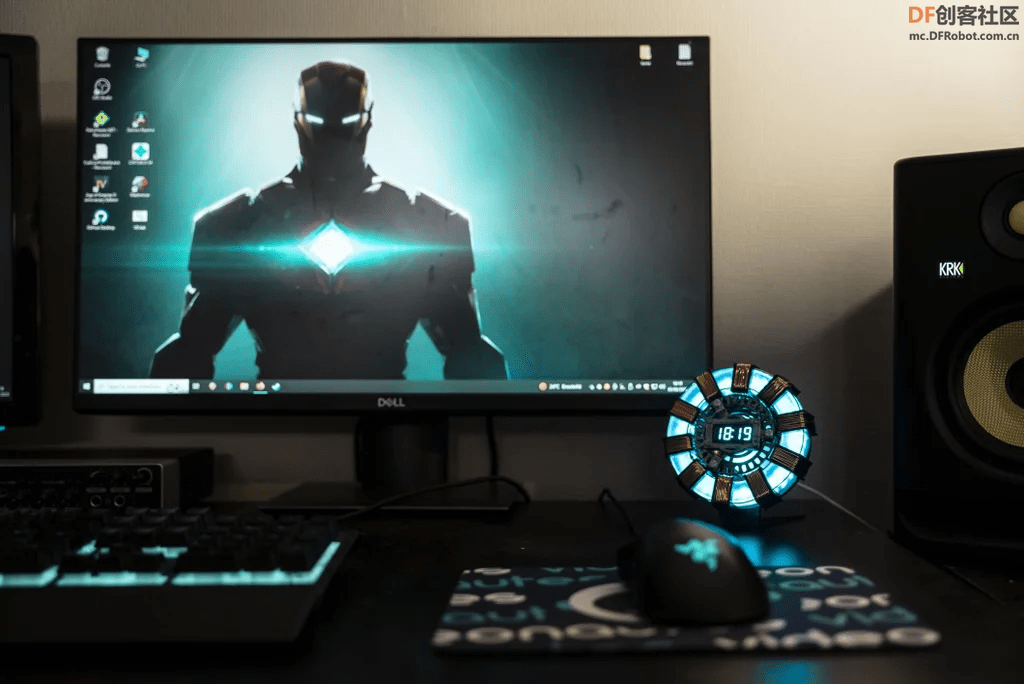

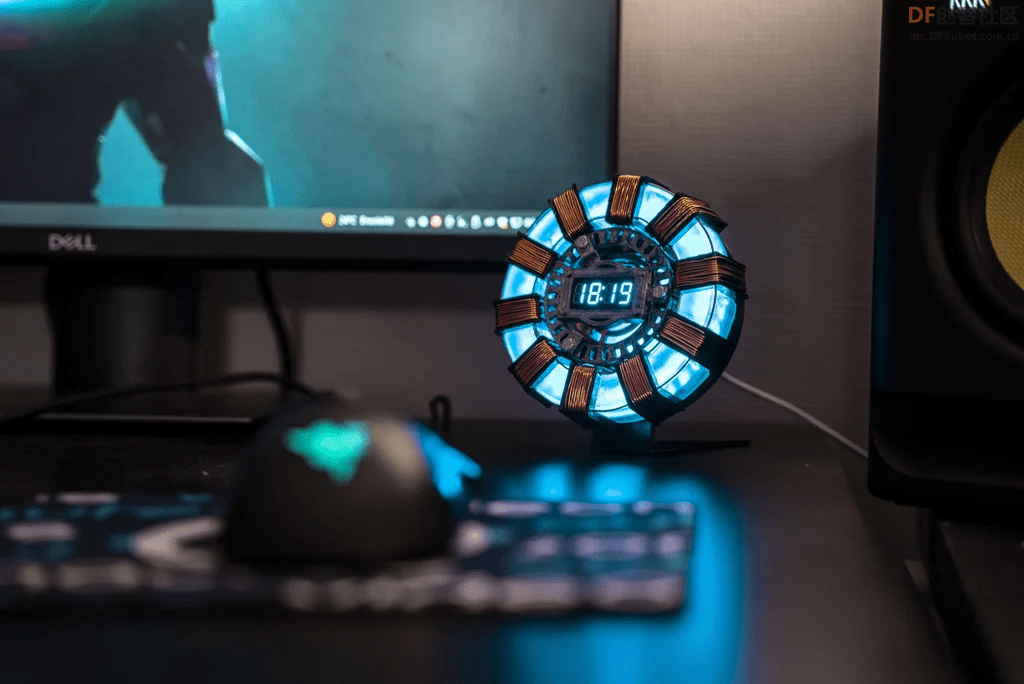

 妥妥的桌面好物了。  你可以使用手机电源适配器或者直接从电脑的USB端口供电。反应炉使用的ESP32是标准的Micro USB接口，所以也可以使用USB - Micro USB的线。 作者使用了黑色和透明PLA材料来制作不同的零件。 作者提供的购买套装：https://jeje-linge.fr/pages/iron-man-arc-reactor-clock 所需材料  组件：

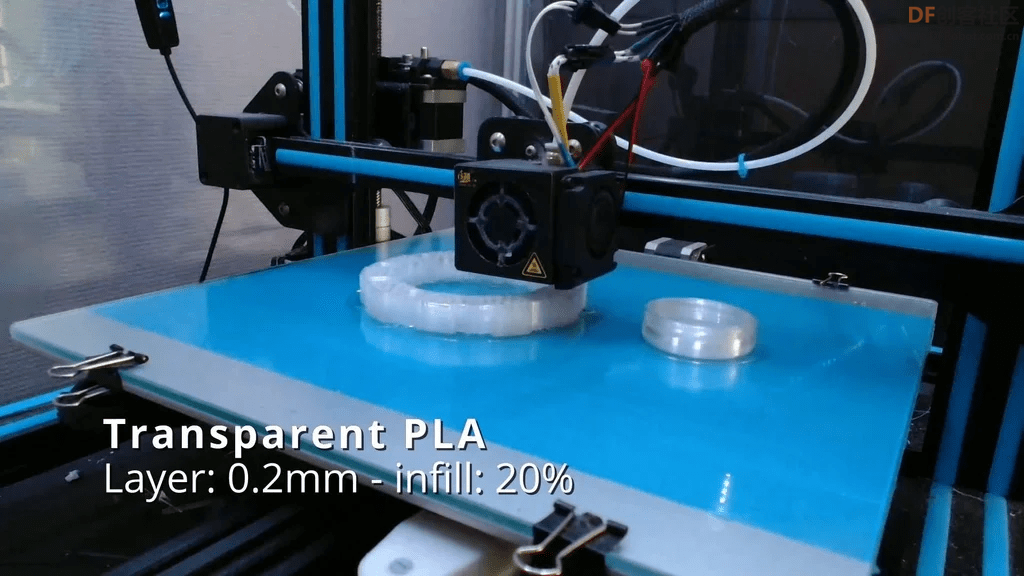

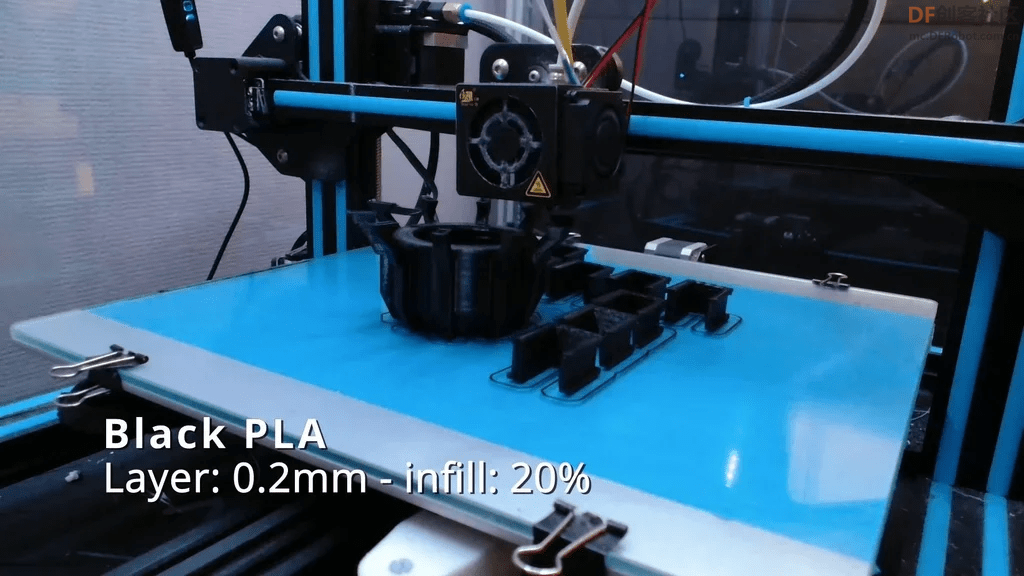

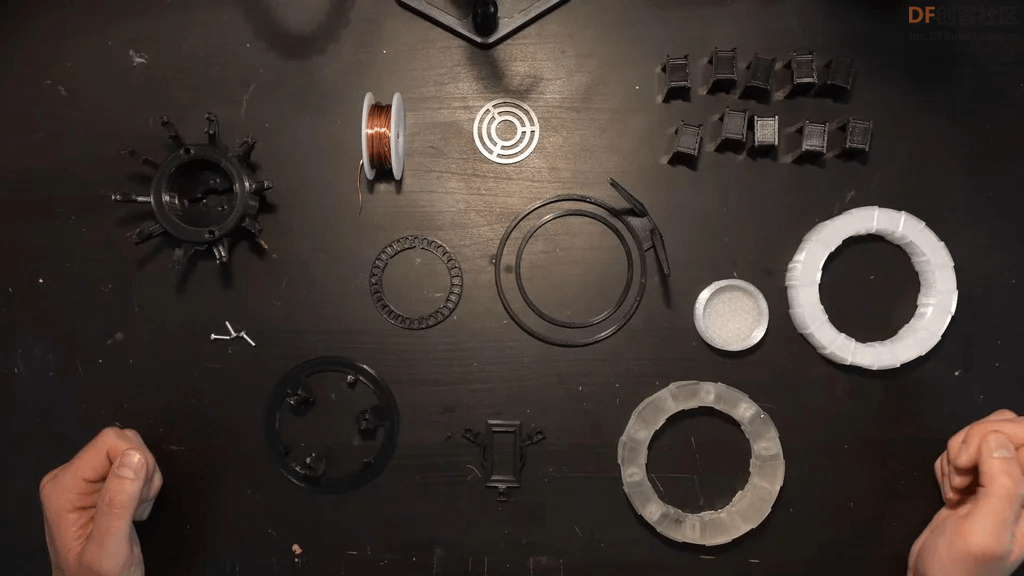

或者在这里购买套装：https://jeje-linge.fr/pages/iron-man-arc-reactor-clock 步骤1：打印    打印以下每个零件。 你应该用透明的PLA材料打印Part_4和Part_2，其他部分用黑色PLA材料打印。 Part_10必须打印10次。

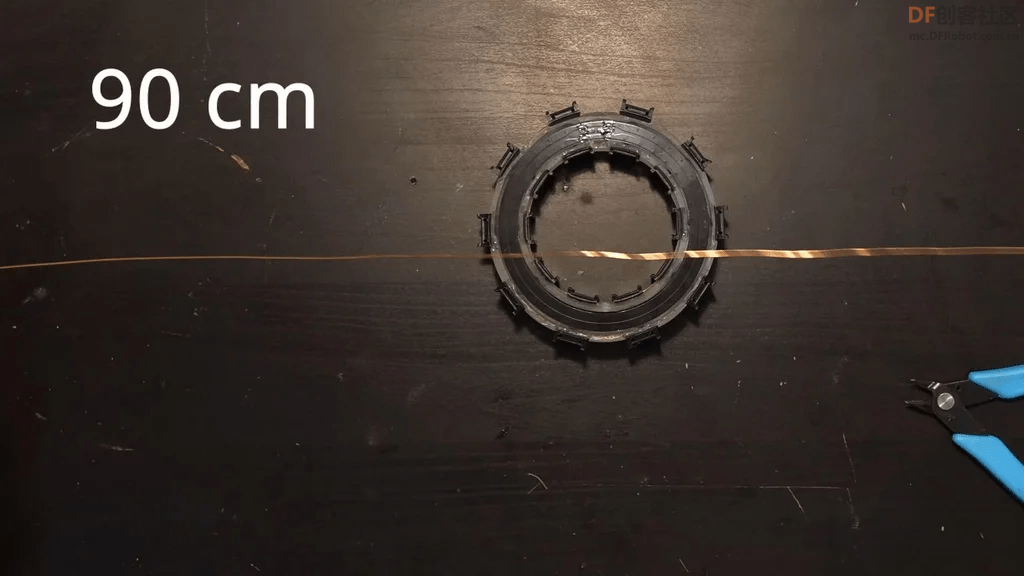

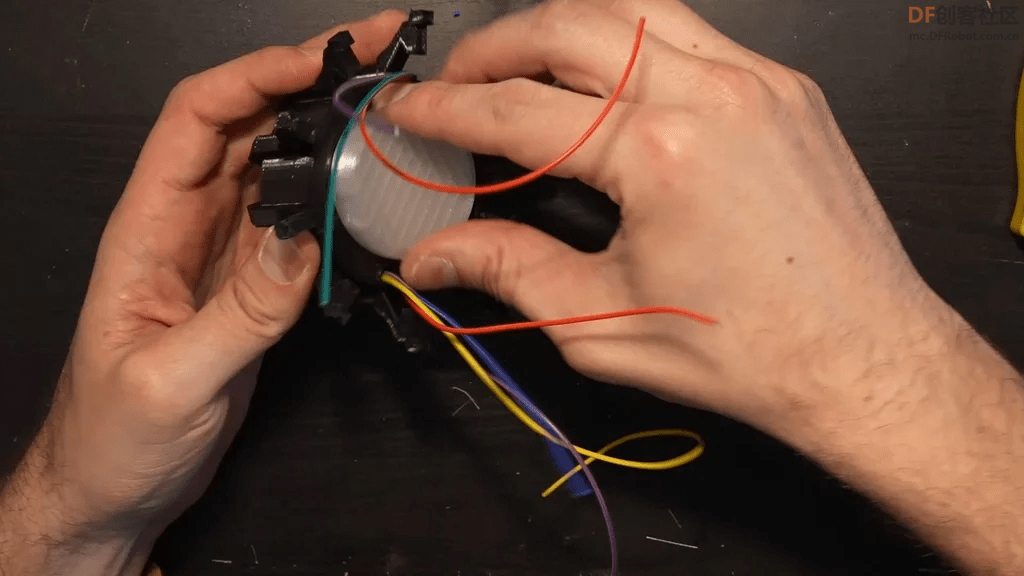

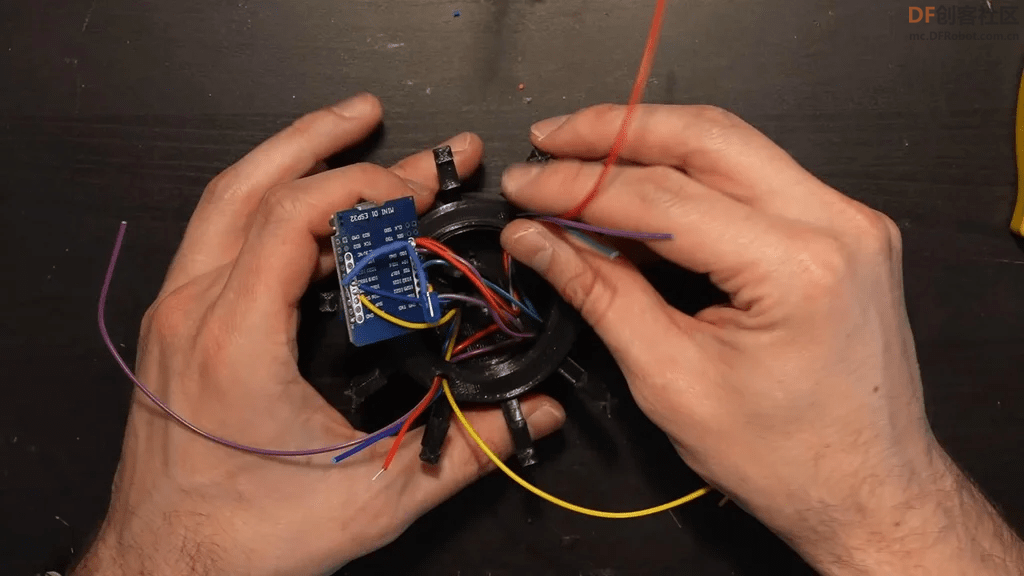

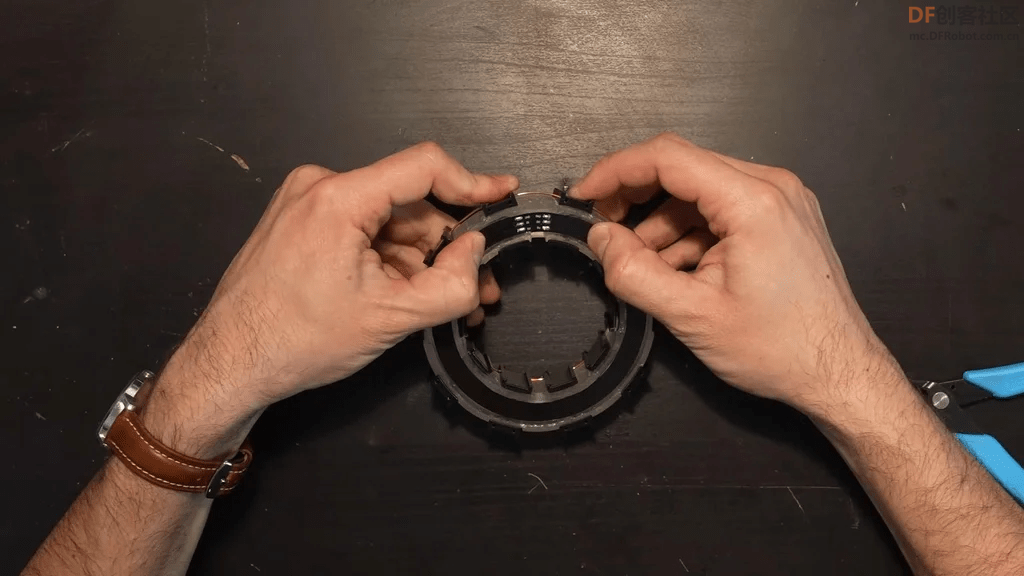

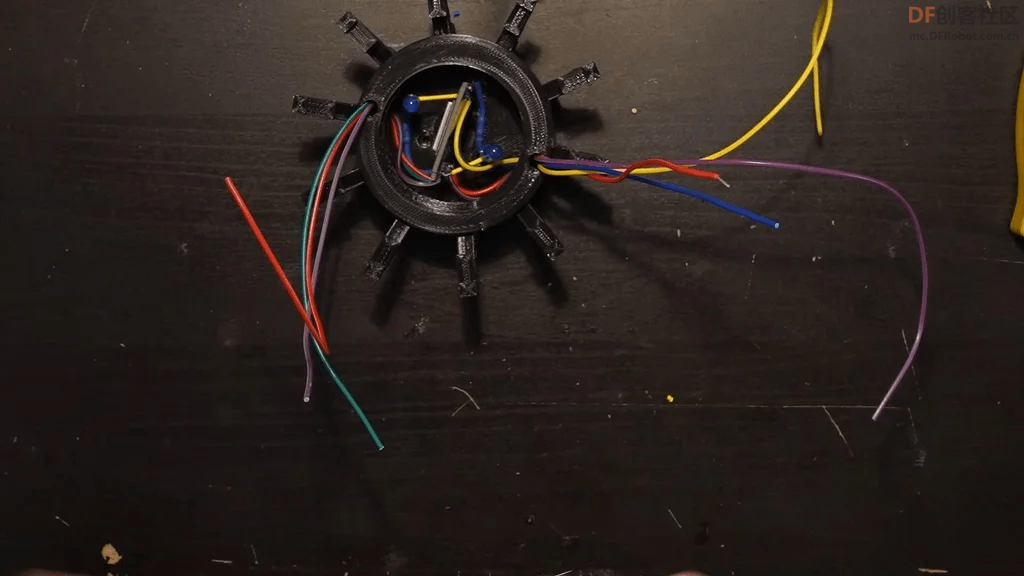

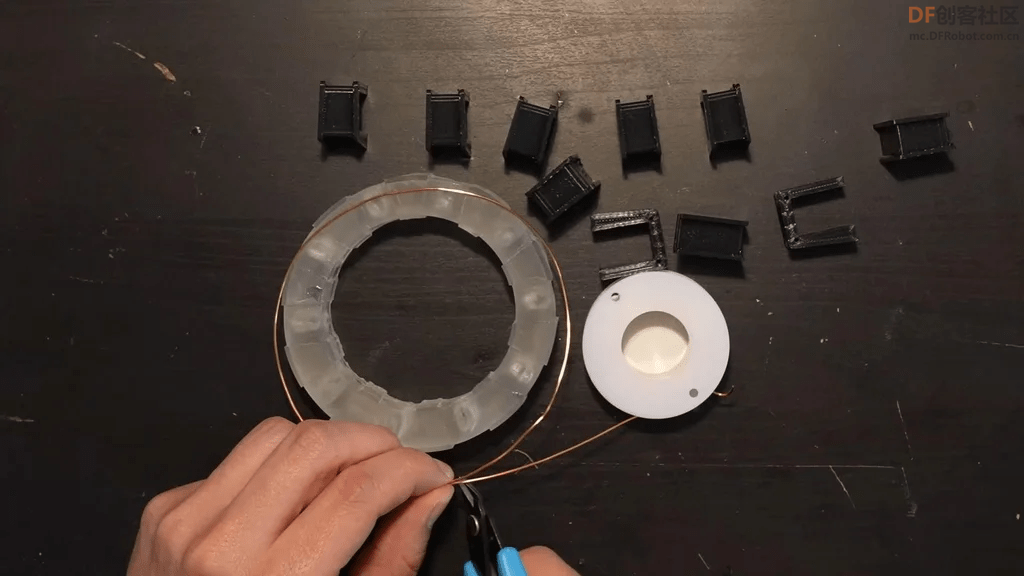

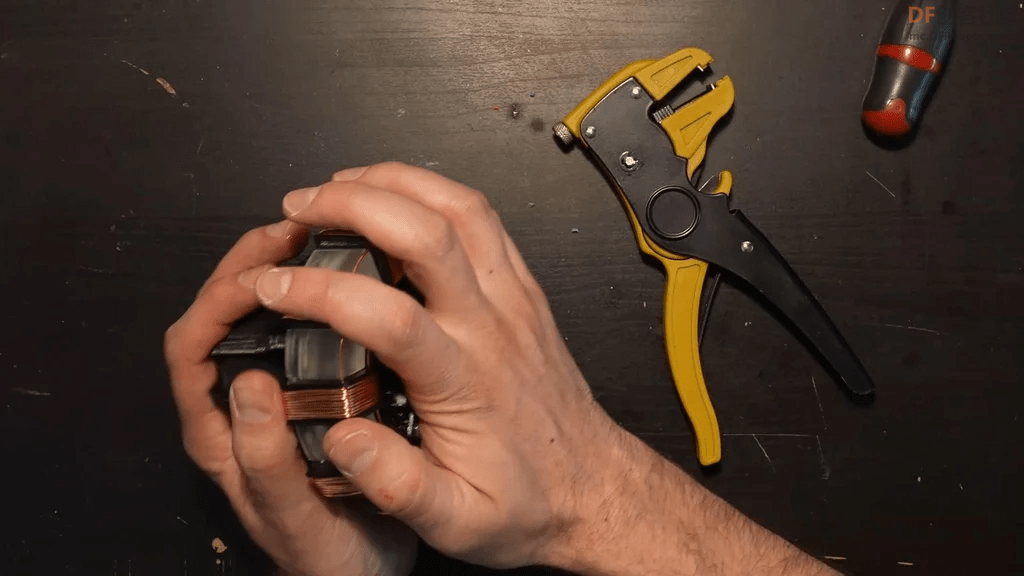

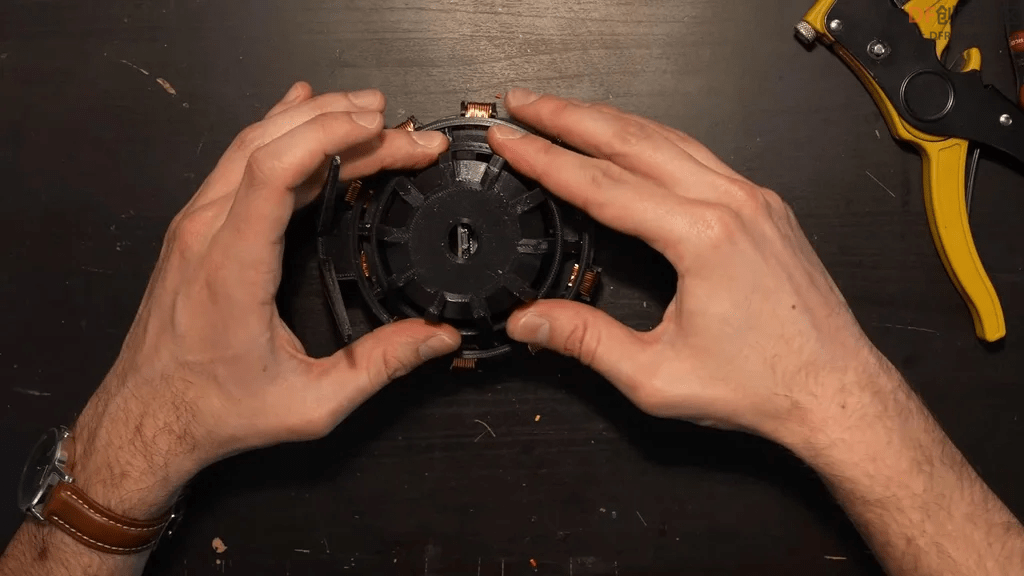

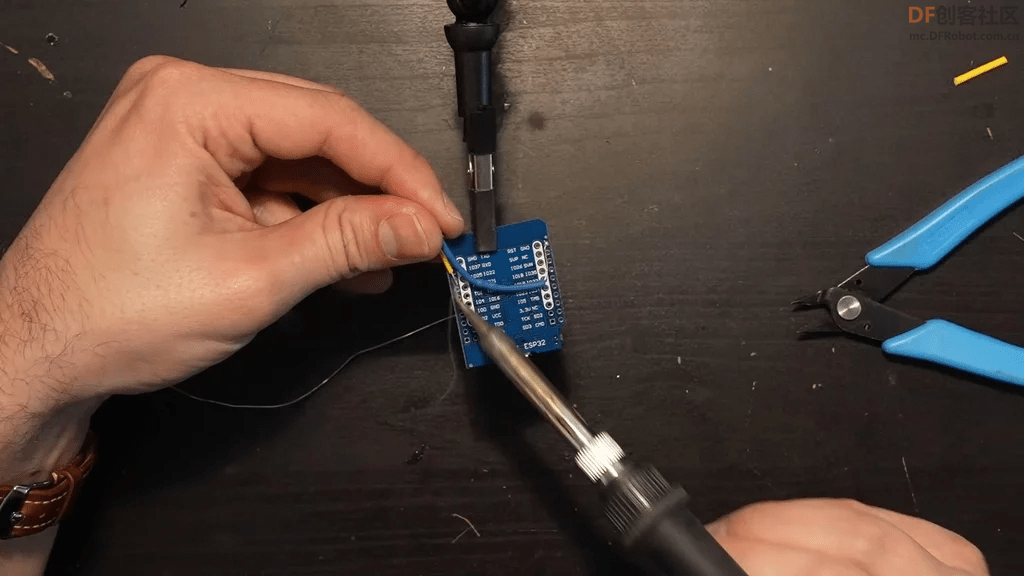

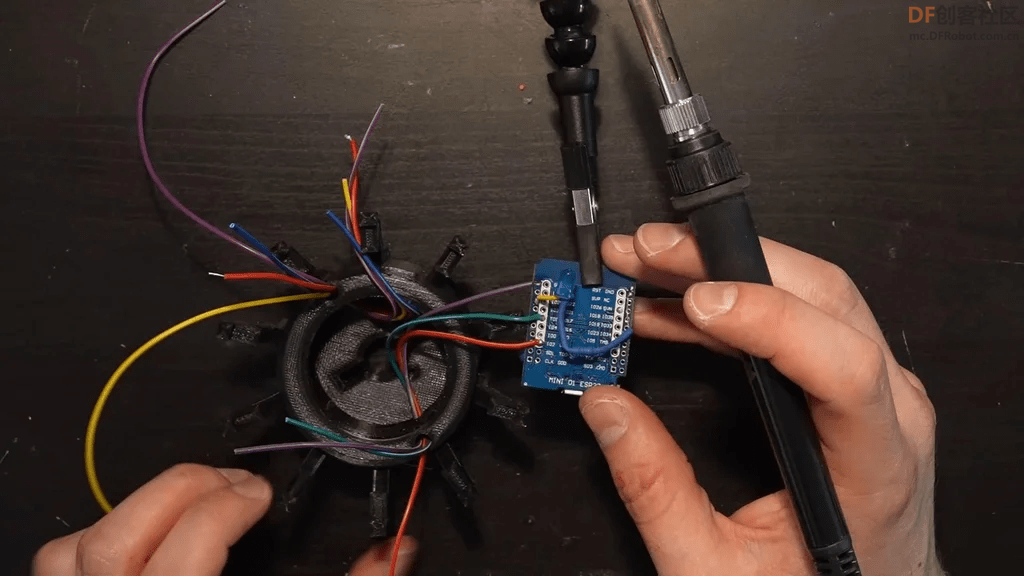

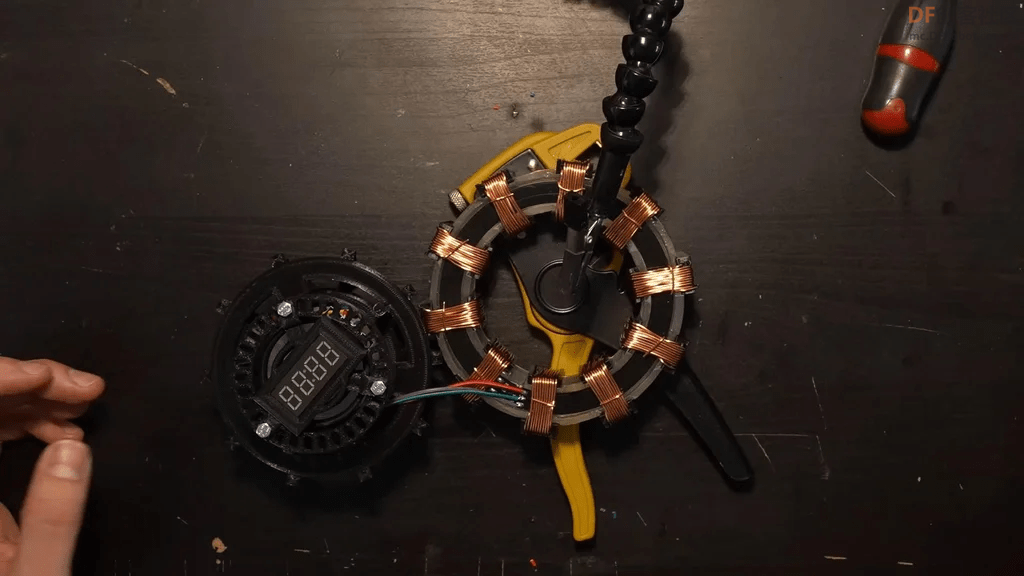

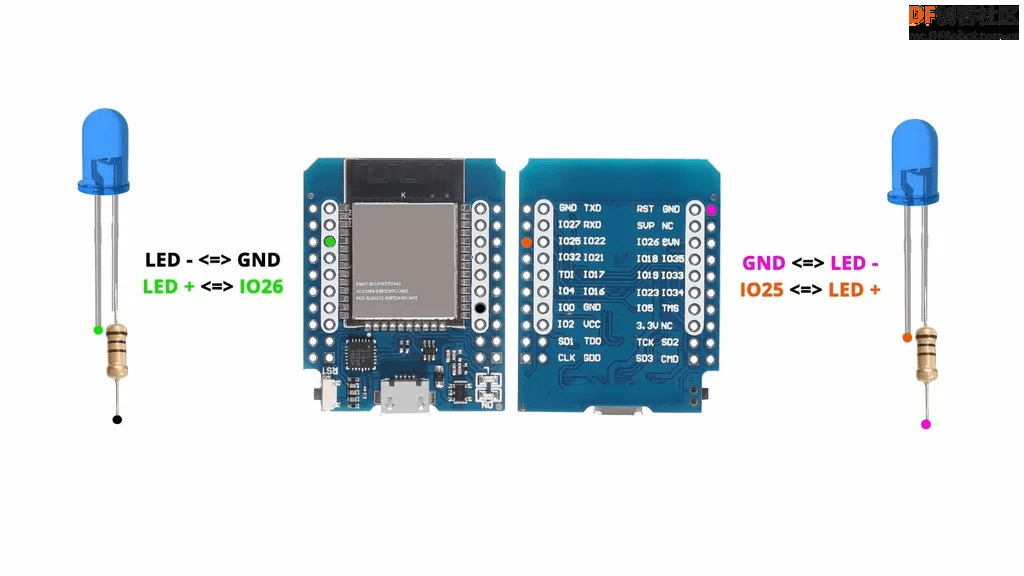

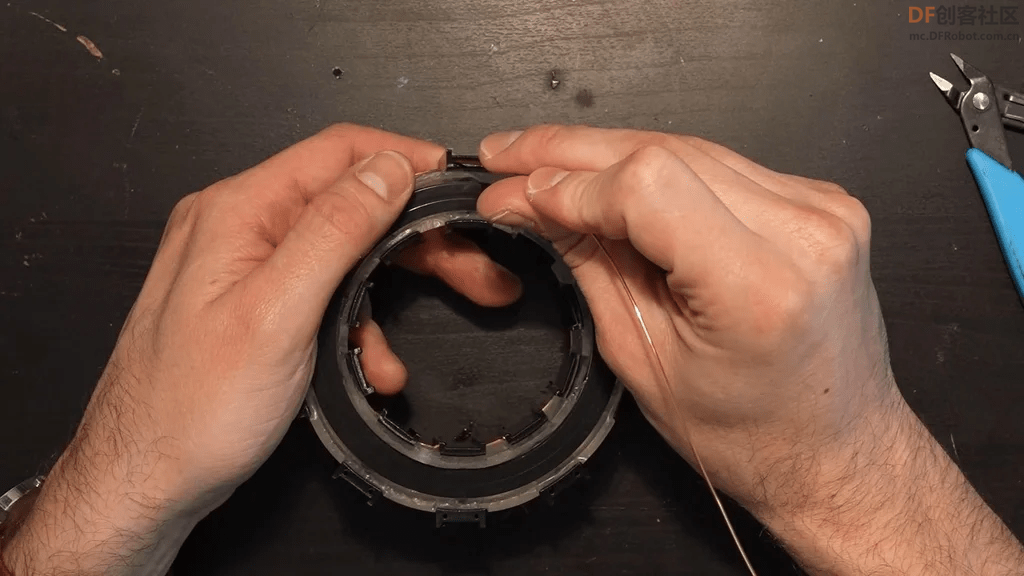

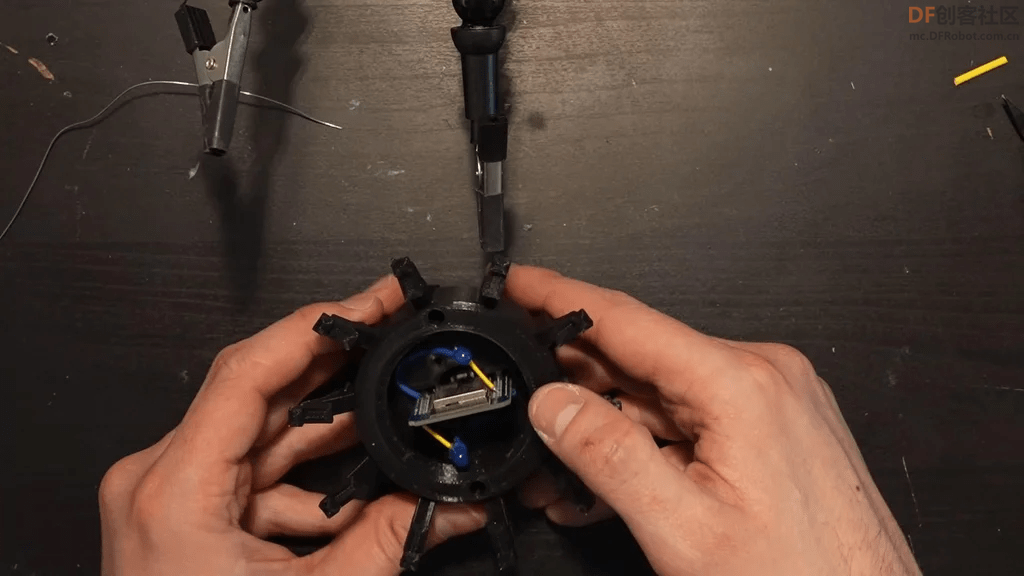

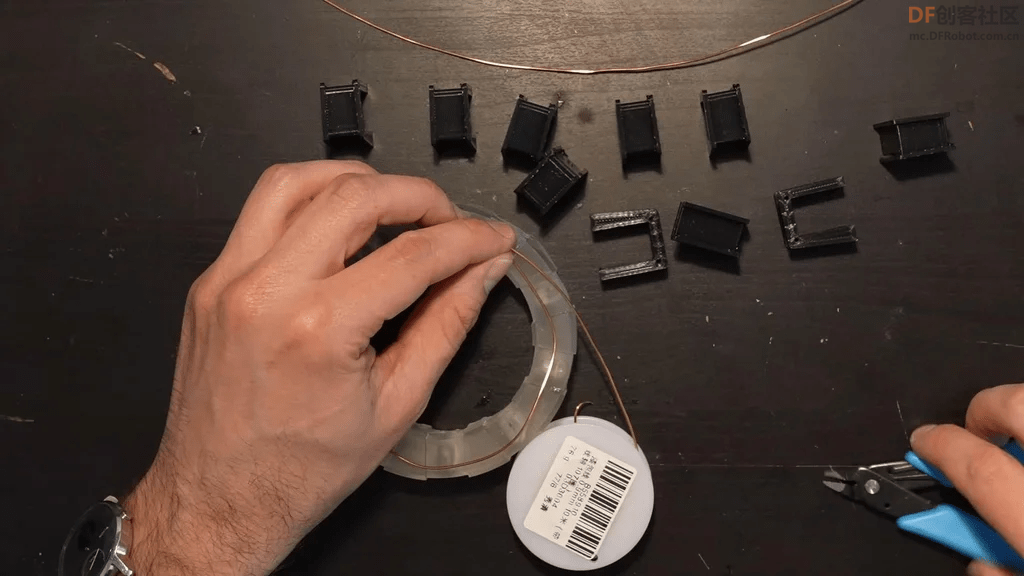

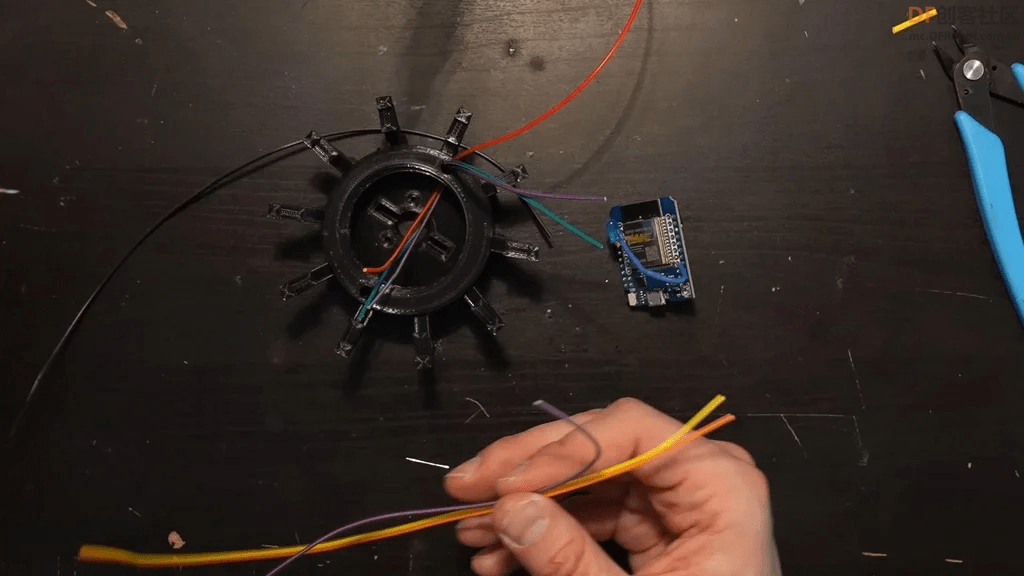

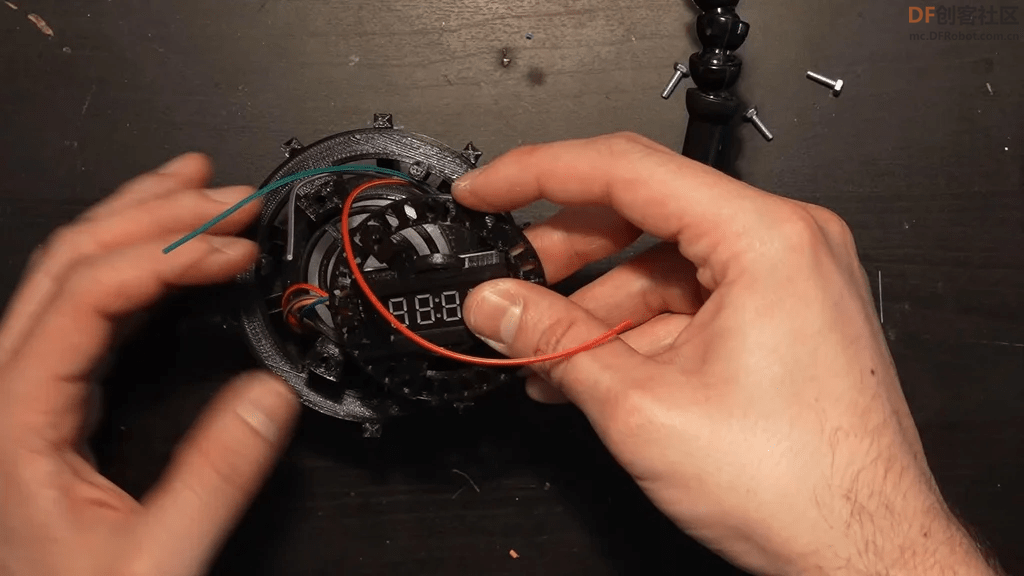

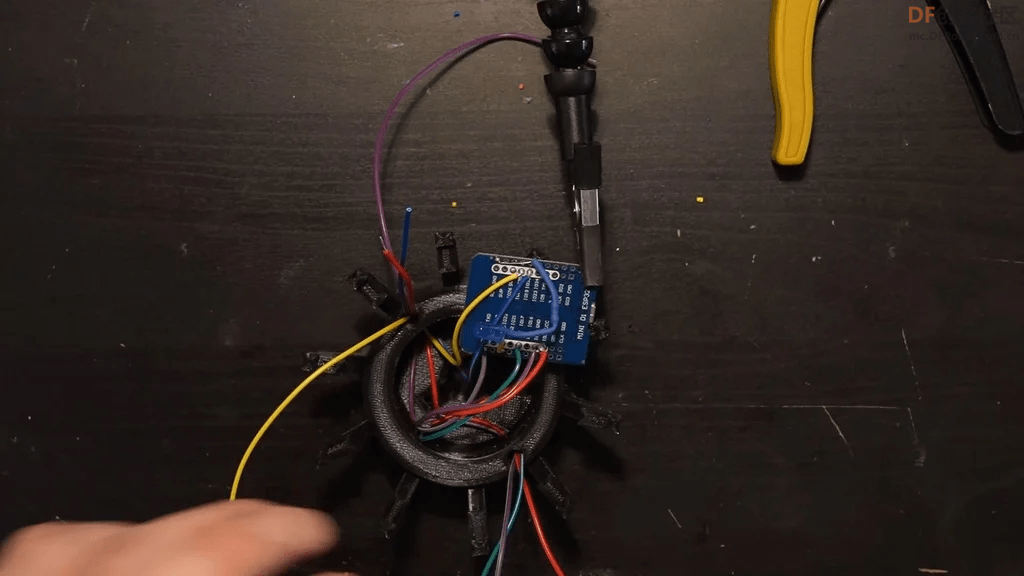

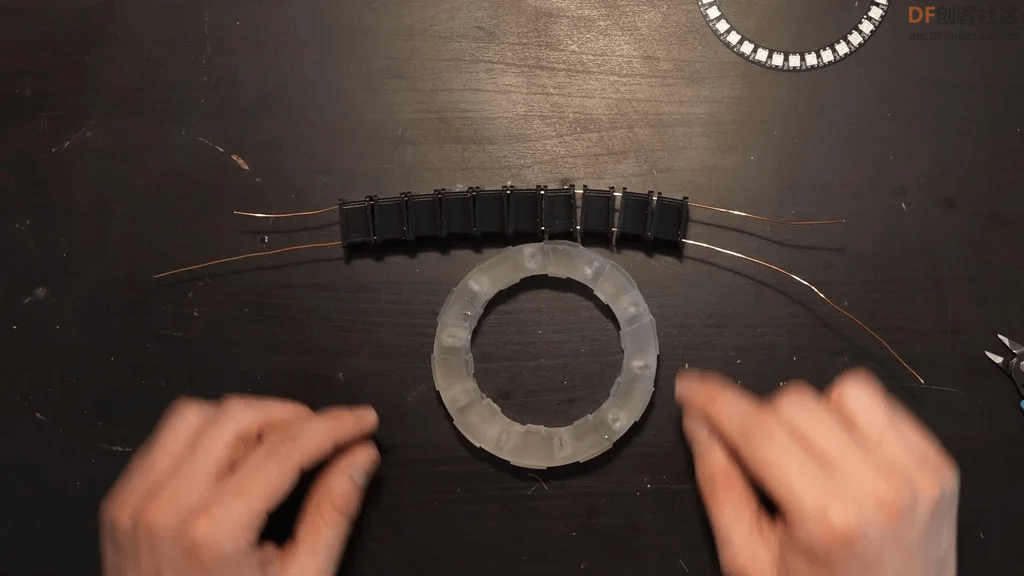

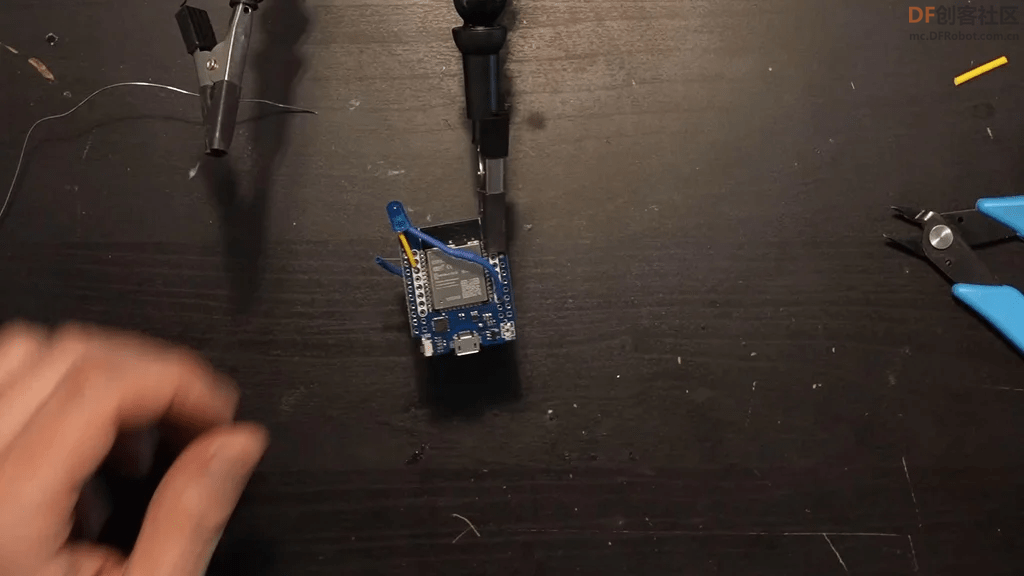

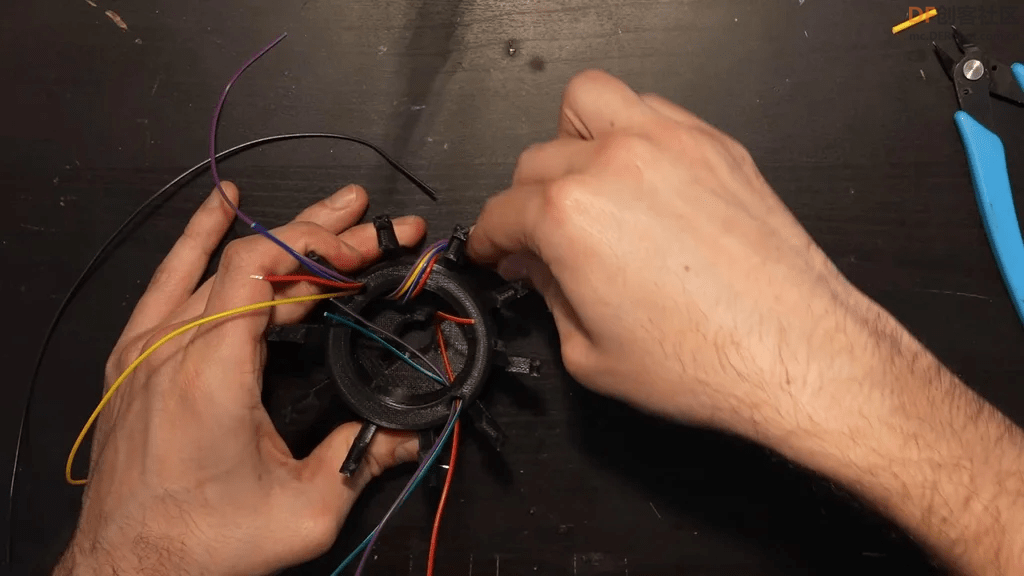

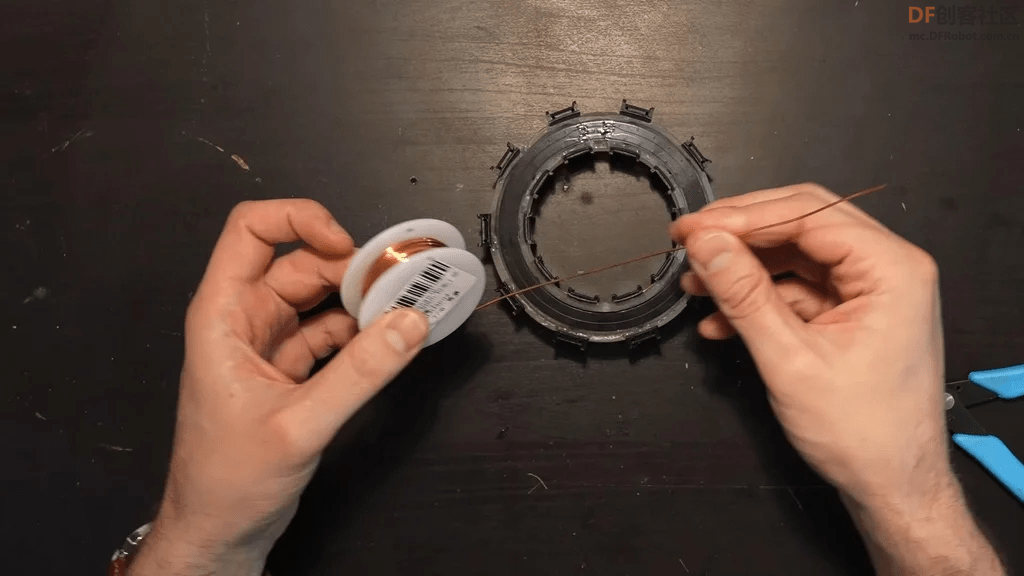

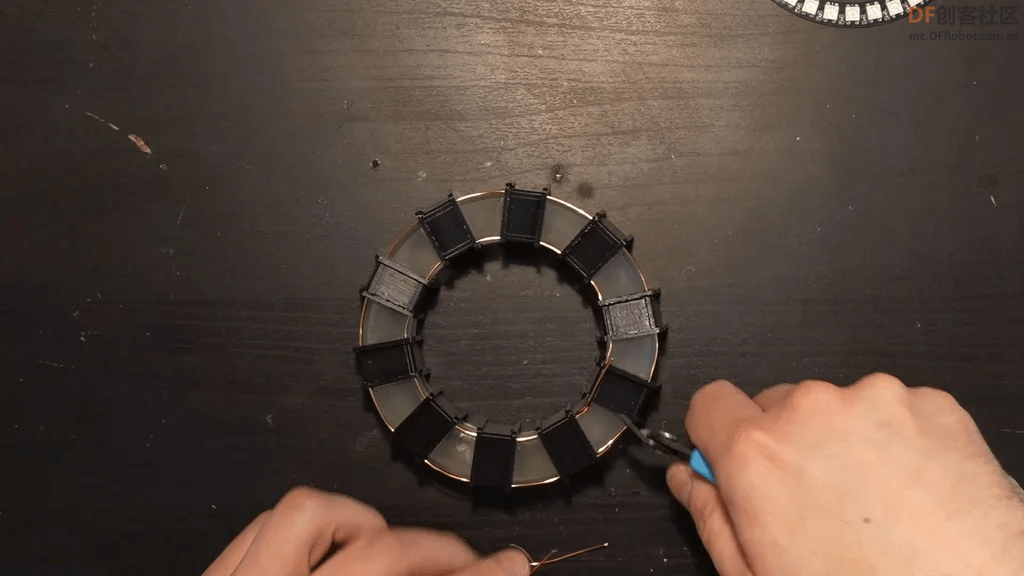

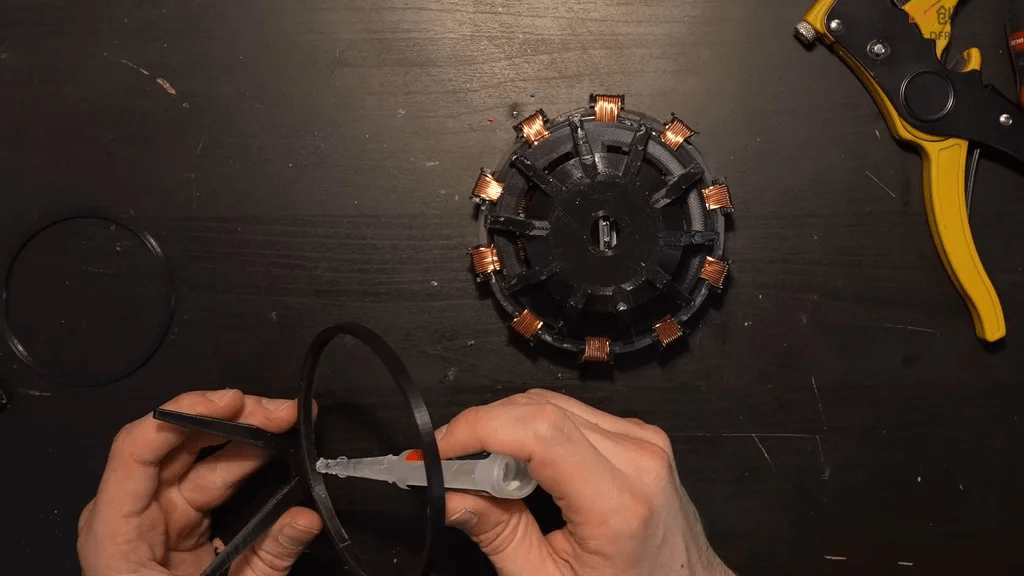

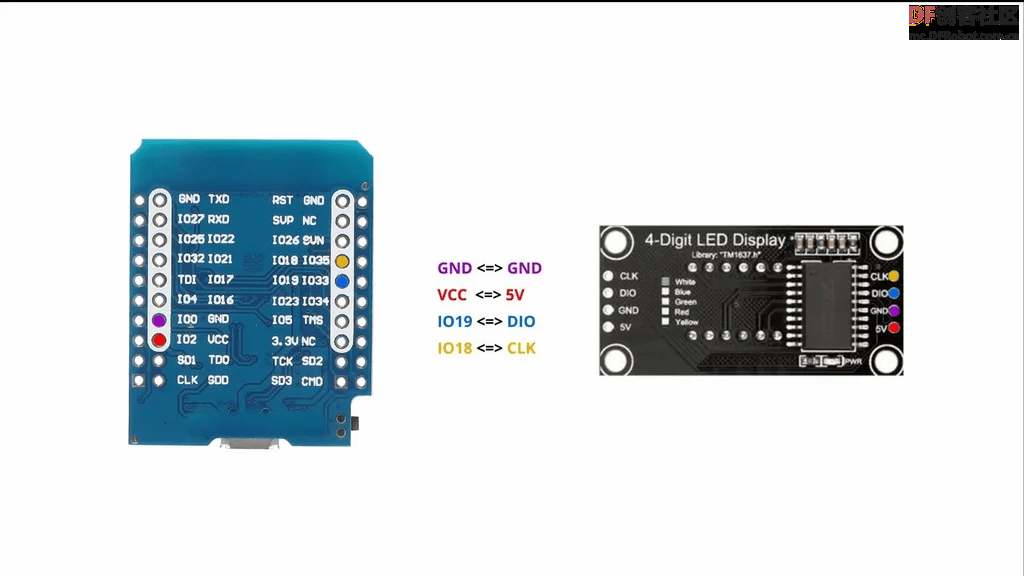

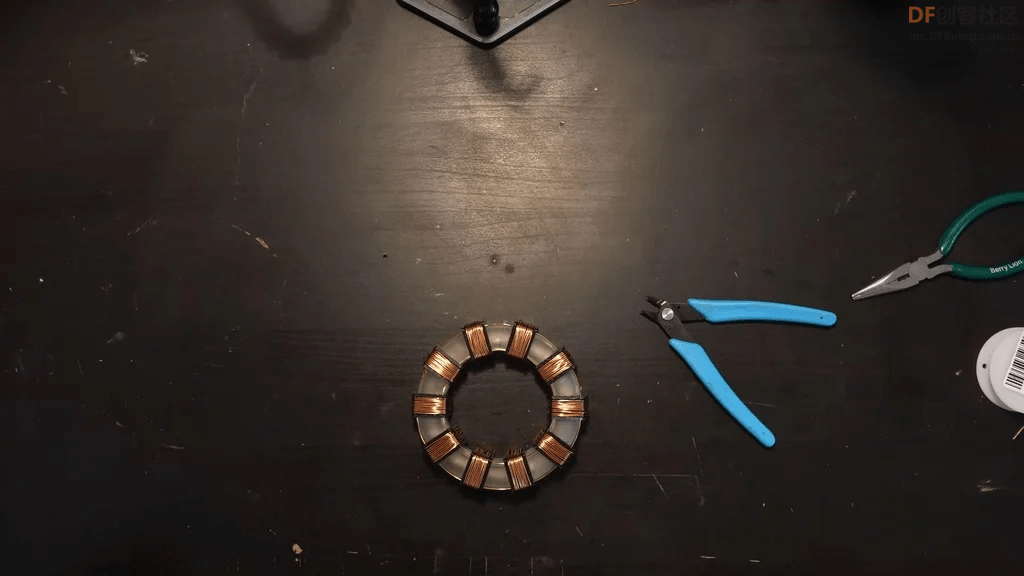

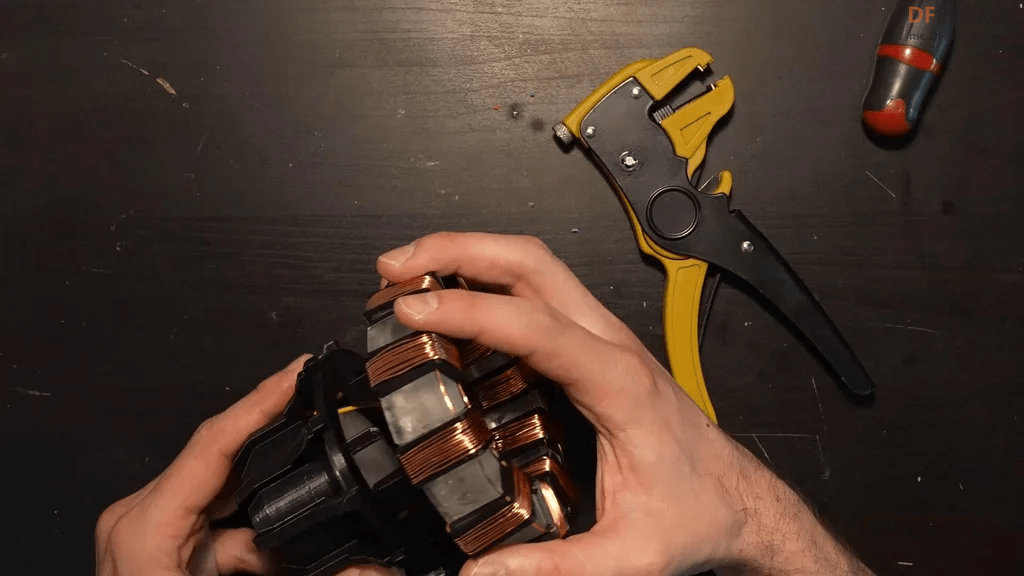

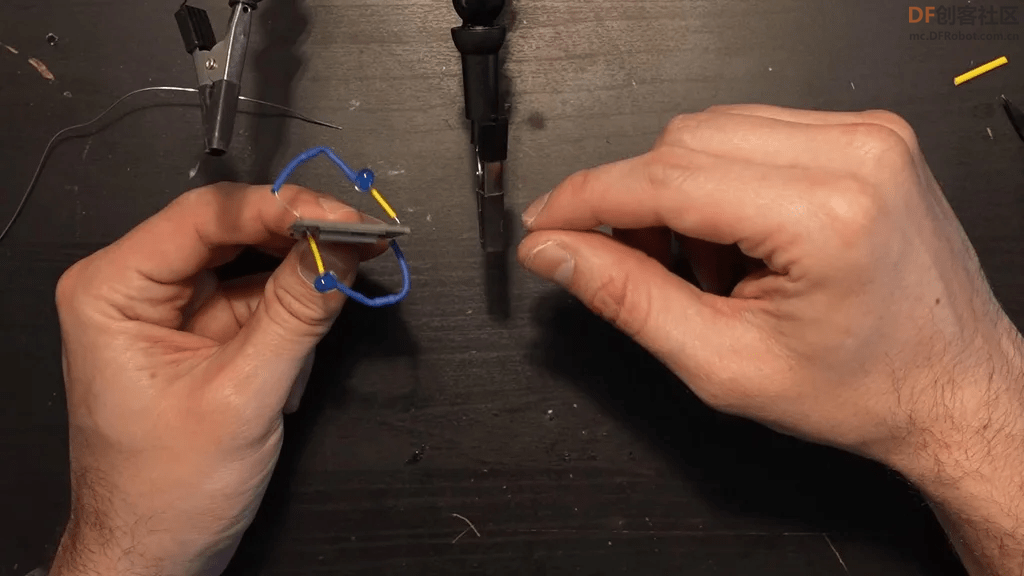

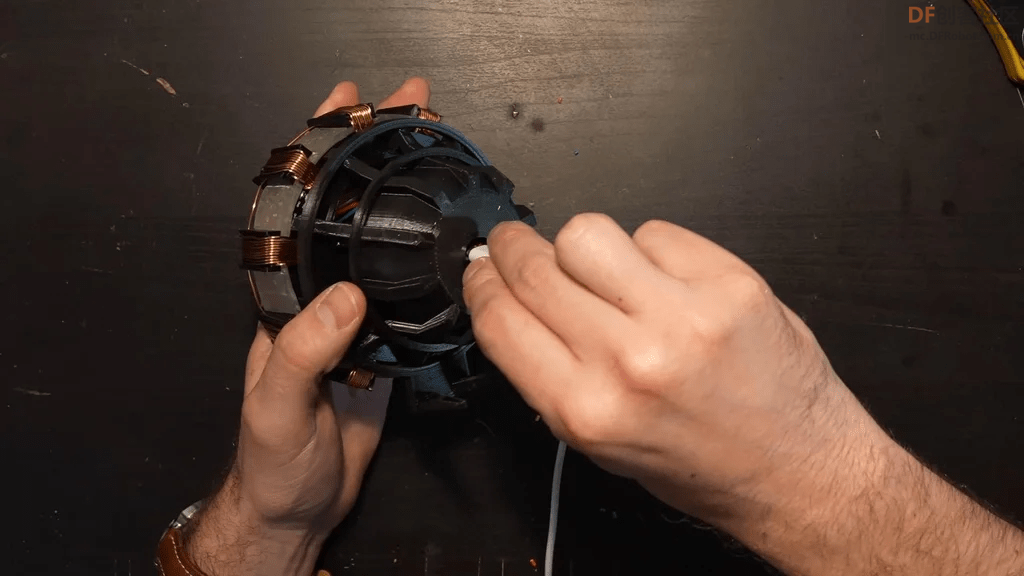

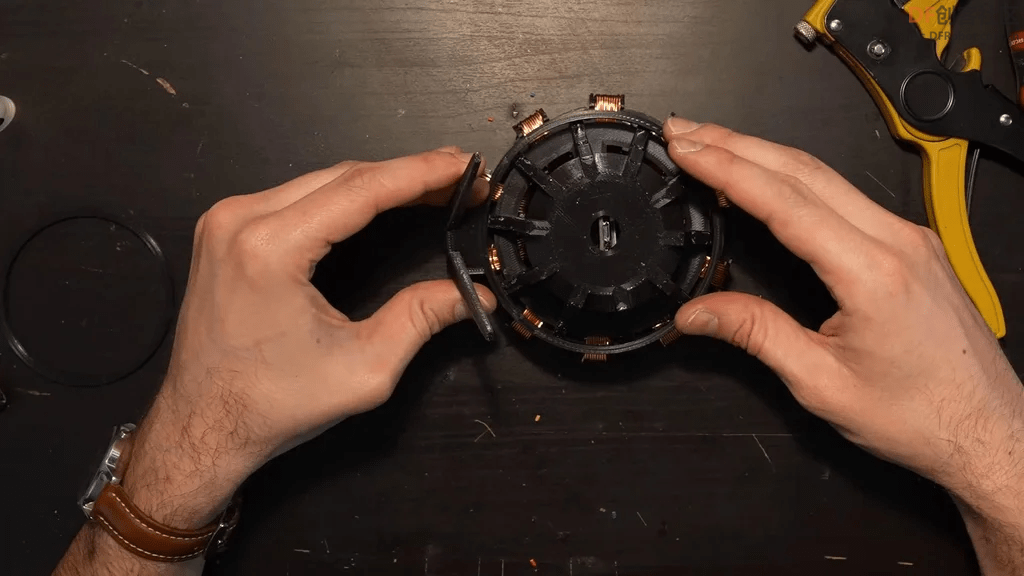

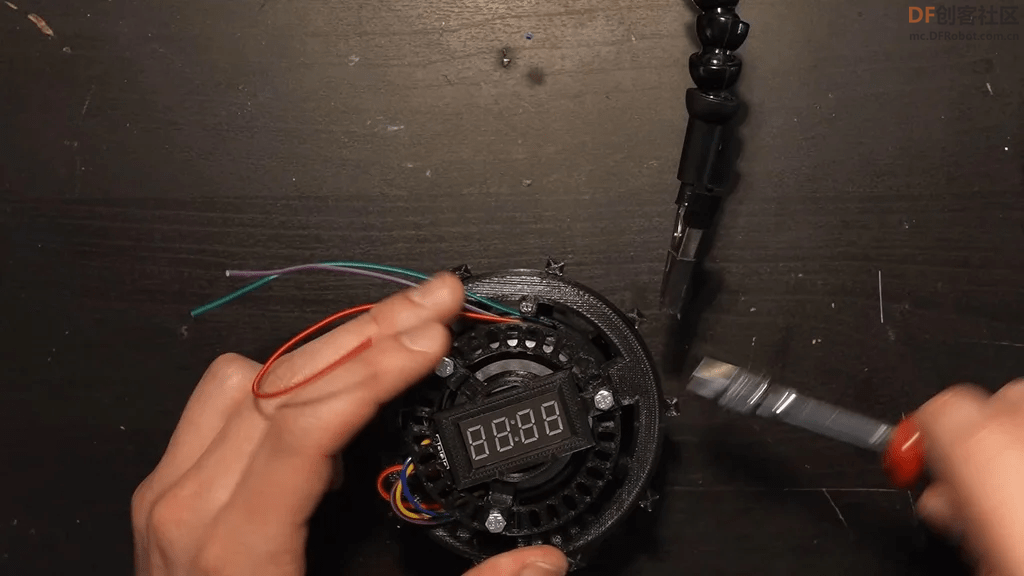

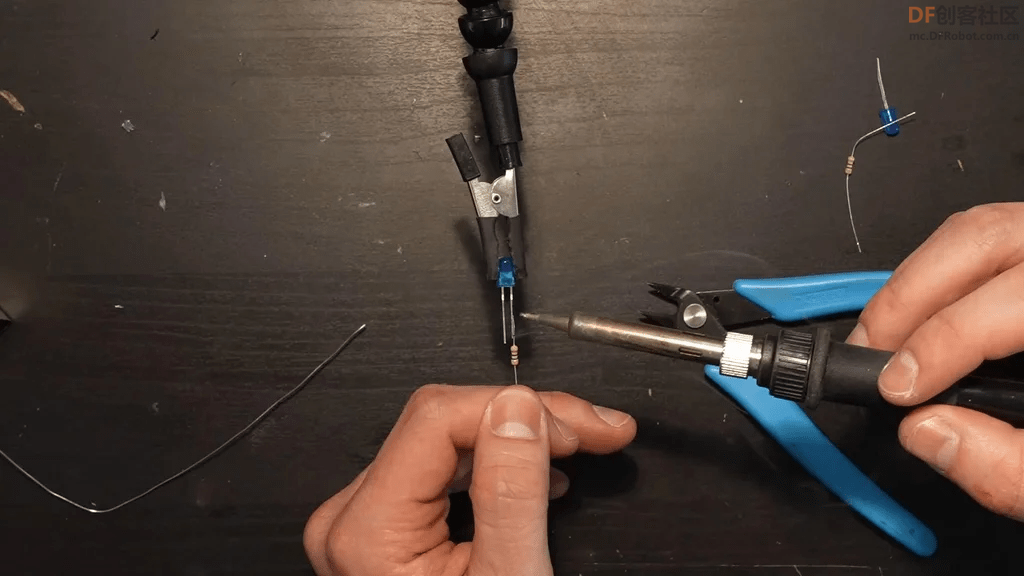

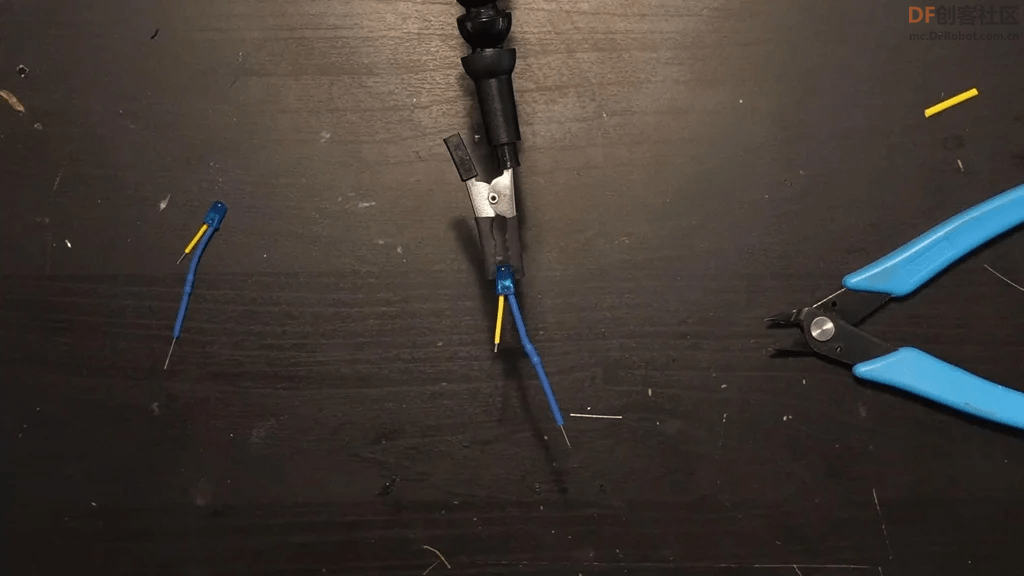

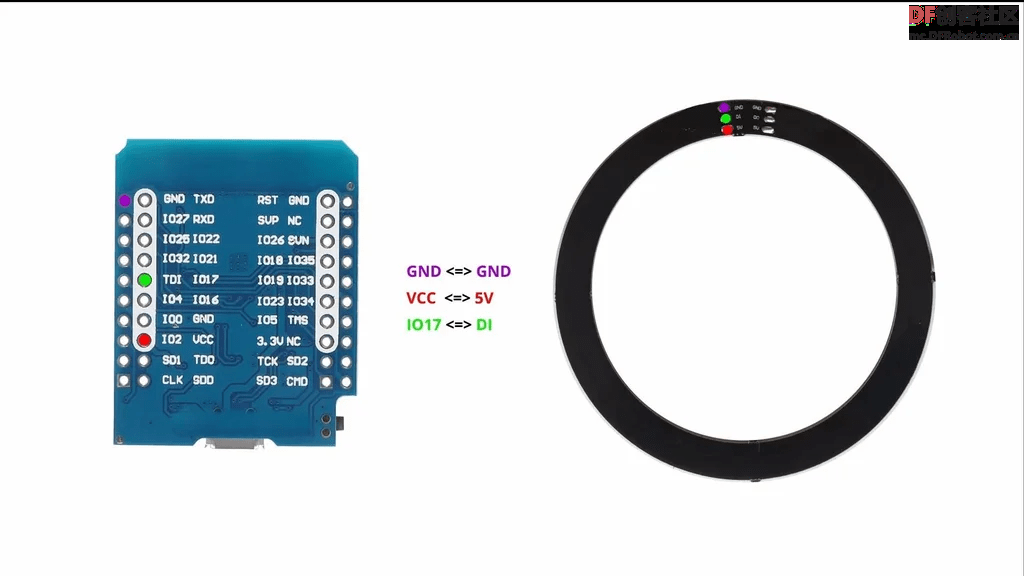

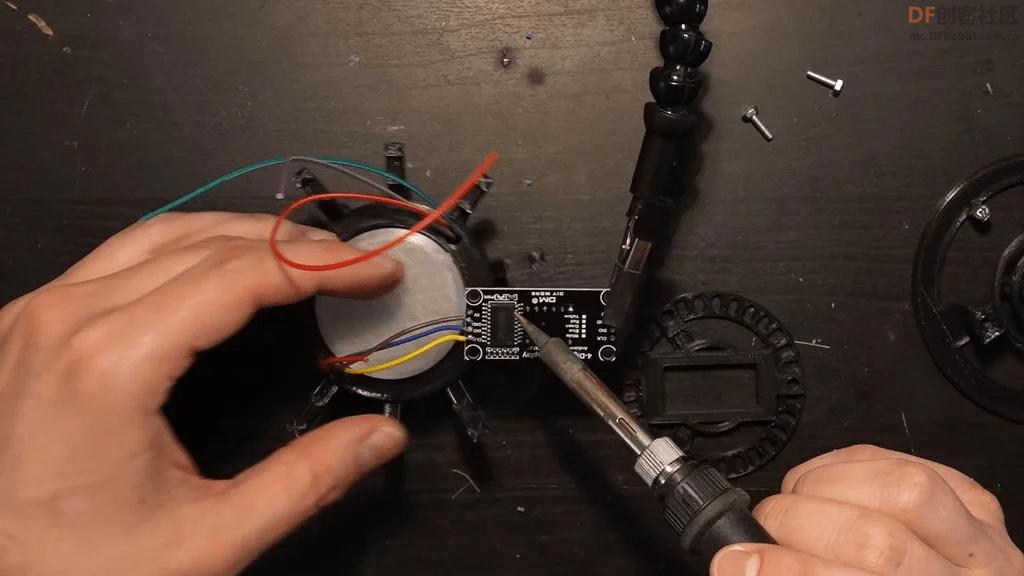

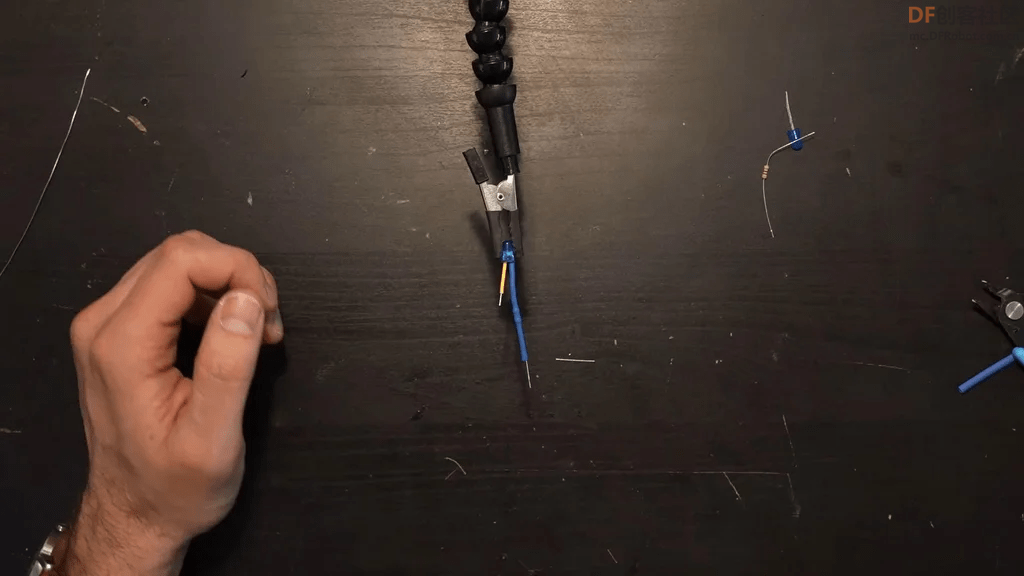

所有打印STL文件可以在文末下载。 步骤2：安装跳线   剪下两段铜线：一段用于外圆，另一段用于内圆。  在"跳线"(Part_10)上有两个小孔，你需要将铜线穿过这些孔。  然后，你需要将跳线放在Part_1上，剪掉一些过长的线。 步骤3：安装环形LED  将环形LED放入Part_4中。 一旦焊接完成，有一个小凹槽可容纳导线。 因此，需要将LED环放置在焊接接点靠近该凹槽的位置。 步骤4：线轴   对于每个线轴，你需要剪下大约90cm长的铜线。 你会看到我在每个跳线上钻了一些孔，你需要将线插入孔中，以便开始时将其固定在原位。  然后，只需将其缠绕起来。  最后，你可以将线滑入线轴下面，然后将其折叠起来以锁定在原位。  步骤5：LED和电阻器  将两个47欧姆电阻器焊接在负极上。  使用绝缘材料以避免短路。  步骤6：在ESP32上安装LED  需要将两个LED直接焊接在ESP32上。    之后，你可以检查ESP是否适合放在支架（Part_1）中。  步骤7：布置导线   将导线插入孔中：环形LED需要3根导线，显示屏需要4根导线。 步骤8：焊接环形LED导线   将三根导线焊接在ESP32上（GND，VCC和IO17）。 步骤9：焊接显示屏导线   将四根导线焊接在ESP32上（GND，VCC，IO19和IO18）。 步骤10：将ESP32放入内部   你需要轻轻拉动导线将ESP放入位。  然后，拧紧Part_2。 步骤11：焊接显示屏    将四根导线焊接在显示屏上。 1、将Part_3放在Part_1上2、将Part_5放在Part_3上3、将Part_8和Part_9螺丝固定在Part_3上 步骤12：焊接LED环    将三根导线焊接在LED环上，并将其组装到其他部分上。 步骤13：支架    将Part_6和Part_7粘贴到Part_1上。 步骤14：发送代码  将USB电缆连接到电脑上，并发送代码：https://github.com/jejelinge/IRON_MAN_ARC_REACTOR 步骤15：Wi-Fi设置 如果你发送了这段代码：IRON_MAN_ARC_REACTOR_Web_portal_wifi_setup.ino 你可以按照视频中的步骤进行操作。 步骤16：完成！  原文作者：jerome95 原文链接：https://www.instructables.com/Iron-Man-Arc-Reactor-Clock/ 译文首发于公众号：DF创客社区 转载请注明来源信息 |
-
-
-
