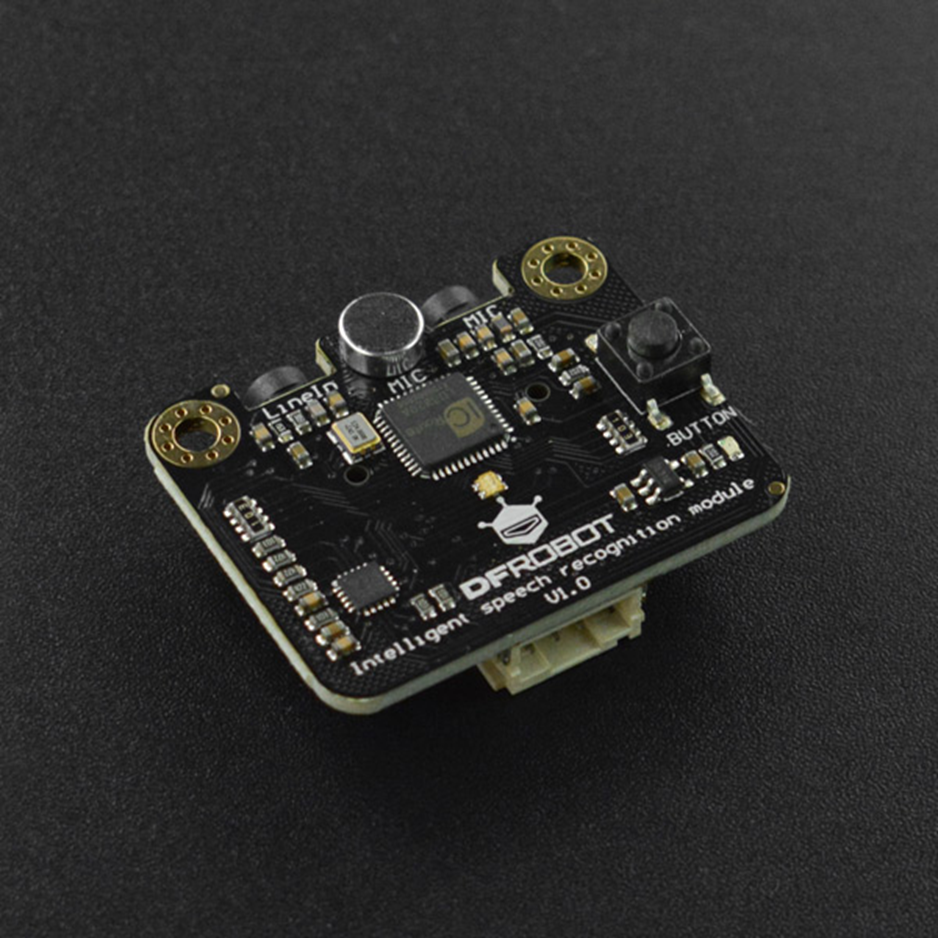

这次制作的是一个通过语音控制台灯的作品，主控是 FireBeetle ESP32，用于识别语音的是Gravity:I2C语音识别模块（DFR0715）【参考1】。

这款模块是 I2C接口，硬件连接非常简单，同时编程上也非常简单，首先设置需要识别的词语。例如：asr.addCommand("dakai deng guang",0); 表示当收到“打开灯光”之后输出0。接下来我们使用之前用过的 433Mhz 遥控开关【参考2】。基本思想就是：如果语音模块收到了对应的命令，那么通过433Mhz模块发送遥控指令，对应的 433Mh遥控开关会接收这个指令并且做出相应动作从而实现语音控制台灯。

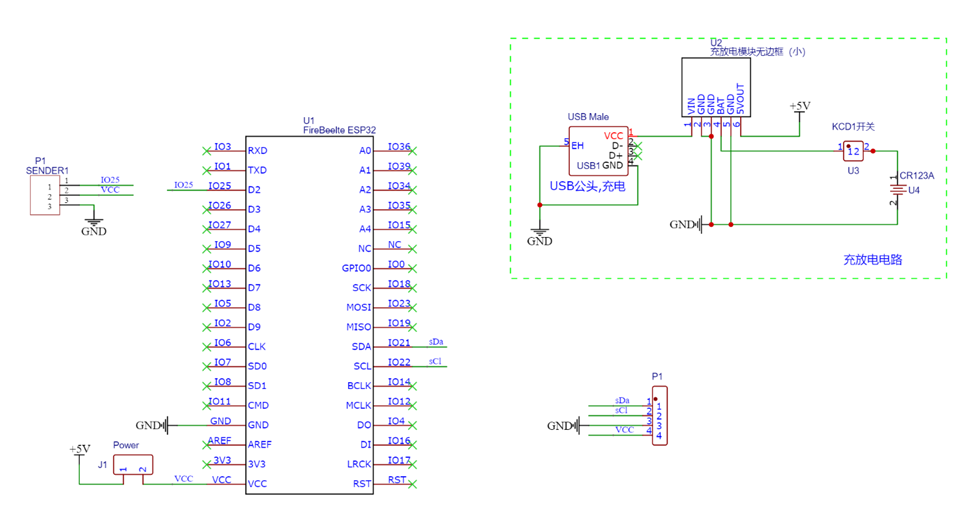

首先进行硬件设计：

除了前面提到的主控和语音识别模块，这里还带有一个电池和充放电管理模块。这个充放电管理模块是基于IP5306的，用于实现CR123A可充电式锂电池【参考3】的管理。这款电池直径1.6cm高3.4cm，体积相当于18650 的一半，适用于一些对于体积要求较高的产品。

PCB设计上电池、电池管理模块和FireBeetle是放在背面的，其中为了方便用户查看管吃管理模块上的电量指示灯，左下角预留了一个长方形的阻焊层，这样指示灯灯光可以透过PCB在正面查看到。

3D 预览如下：

焊接之后成品：

硬件完成之后即可着手软件设计：

#include "DFRobot_ASR.h"
#include <RCSwitch.h>

RCSwitch mySend = RCSwitch();

#define Led 8                    //定义Led引脚为8

DFRobot_ASR  asr;

void setup()
{
  Serial.begin(115200);
  pinMode(Led,OUTPUT);           //初始化LED引脚为输出模式
  digitalWrite(Led,LOW);         //LED引脚低电平
  /*
    begin函数有两个参数：
    1）设置语音识别模式：1.LOOP(默认，循环模式) 2.PASSWORD(指令模式) 3.BUTTON(按钮模式)
    2）选择模块的录音输入方式：1.MIC(默认，此时板载咪头和3.5mm输入接口工作）2.MONO(3.5mm外接音频输入接口工作）
  */
  asr.begin(asr.LOOP);

  asr.addCommand("da kai deng guang",0);
  asr.addCommand("guan bi deng guang",1);

  //开始识别
  asr.start();
  Serial.println("Start");

  mySend.enableTransmit(25);

  // Optional set protocol (default is 1, will work for most outlets)
   mySend.setProtocol(1);

}

void loop()
{
  switch(asr.read())            //判断识别内容，在有识别结果的情况下asr.read()会返回识别到的词条编号，否则返回-1
  {
    case 0:                     //若是指令“da kai deng guang”
      digitalWrite(Led,HIGH);   //点亮LED
      Serial.println("received'da kai deng guang',command flag'0'");//串口发送received"kai deng",command flag"0"
      mySend.send(7057192 , 24);
      break;
    case 1:                     //若是指令“guan bi deng guang”
      digitalWrite(Led,LOW);    //熄灭LED
      Serial.println("received'guan bi deng guang',command flag'1'");//串口发送received"guan deng",command flag"1"
      mySend.send(7057188 , 24);
      break;
  }
}
复制代码
