基于ESP32 S3做一个3D裸眼风扇
2023-11-025万
精华项目
AI 快速预览详细
该项目基于ESP32 S3制作了一个3D裸眼风扇广告机，具备160x160分辨率的图片显示、视频播放和音乐播放功能。项目使用TMC2209芯片驱动步进电机，WS2812幻彩灯珠提供高分辨率显示，MAX98357芯片驱动小喇叭。此外，还设计了手机APP进行云端控制，包括上传图片、开启/停止功能等。项目中解决了电路板供电问题，采用了轴承导电机构。
|

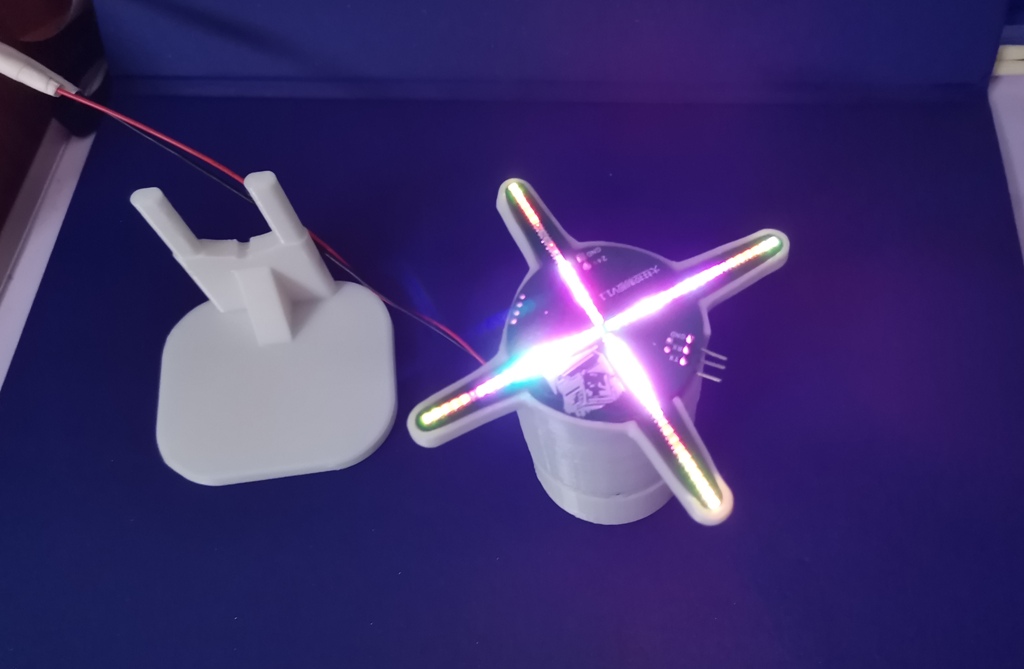

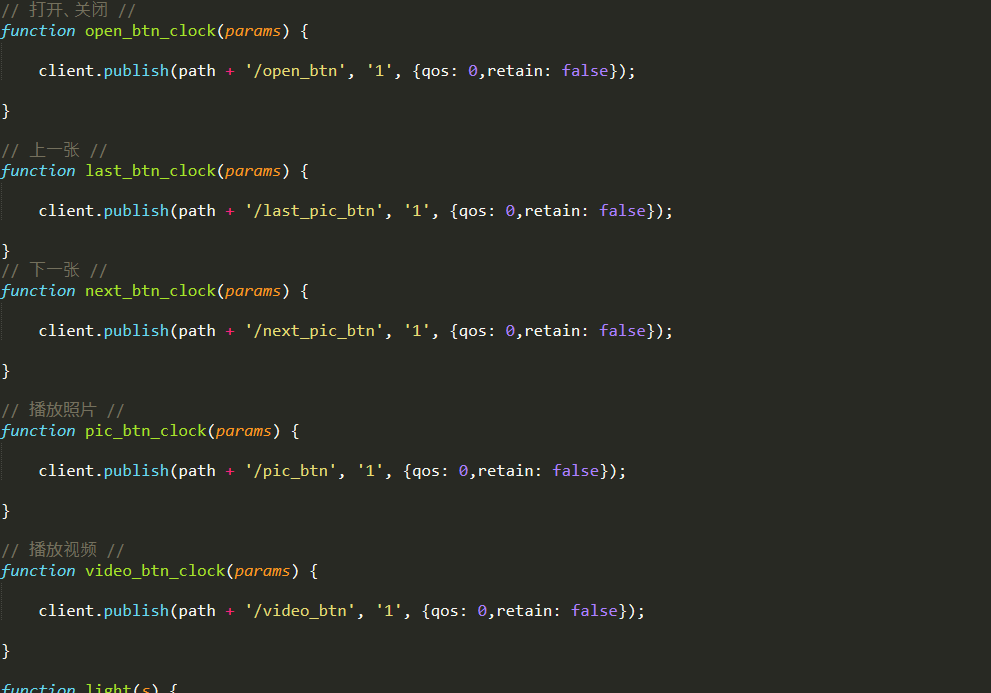

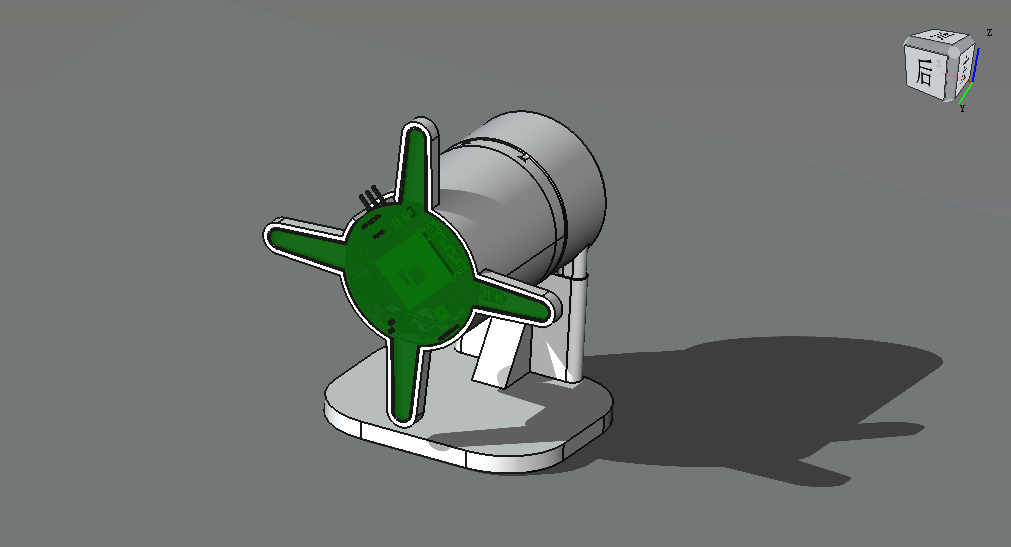

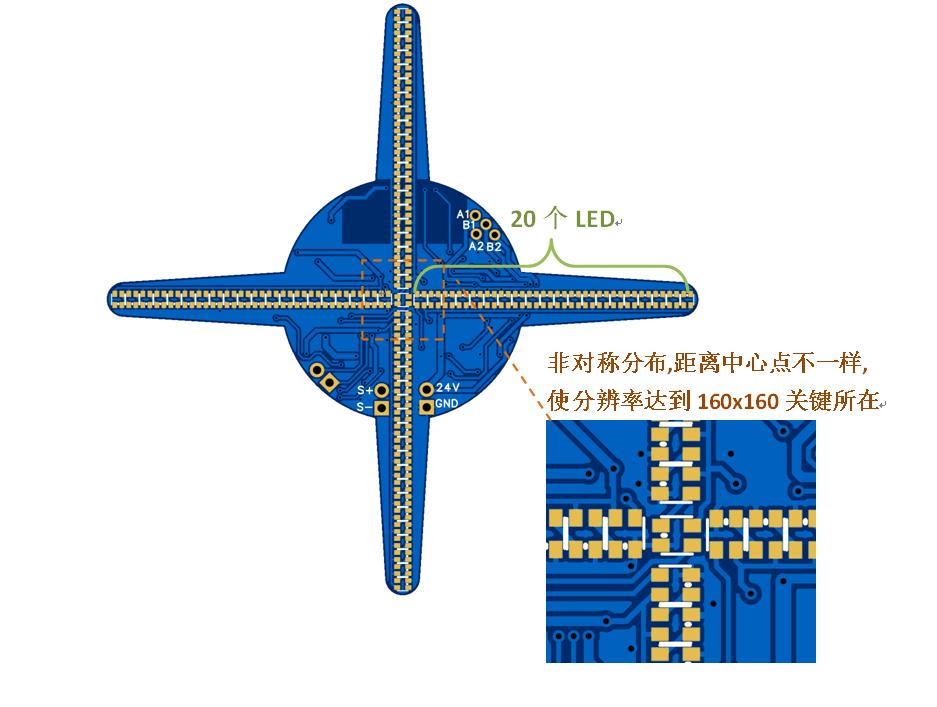

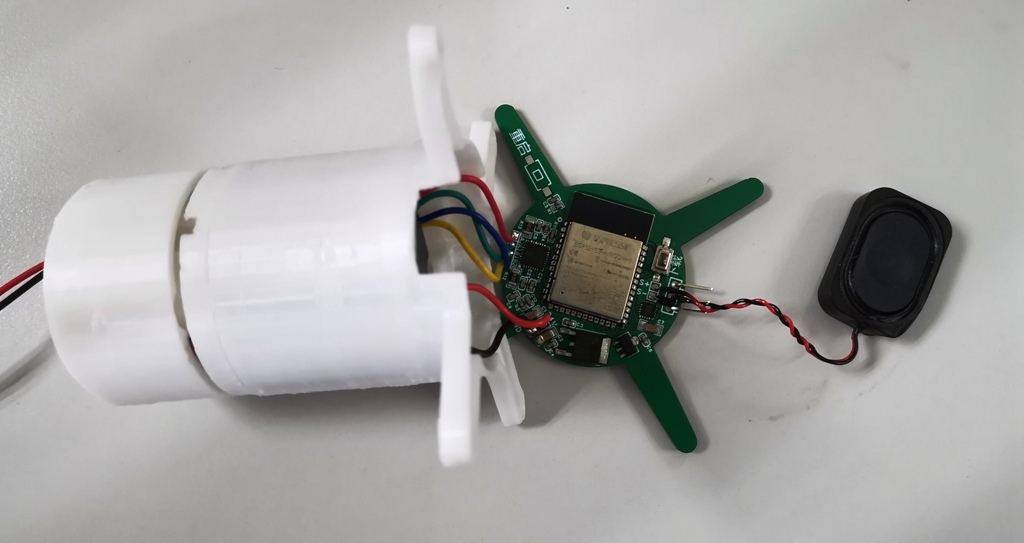

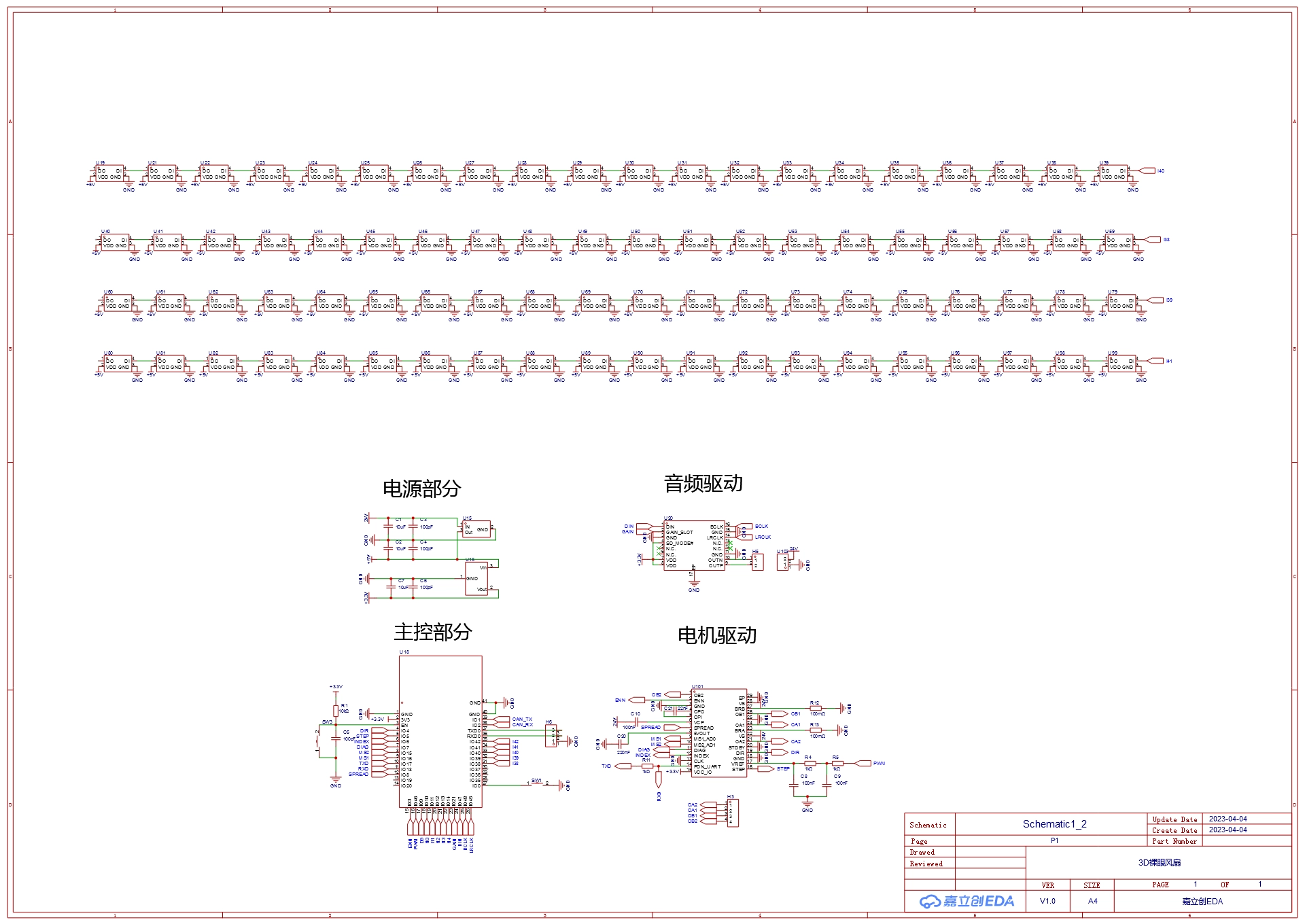

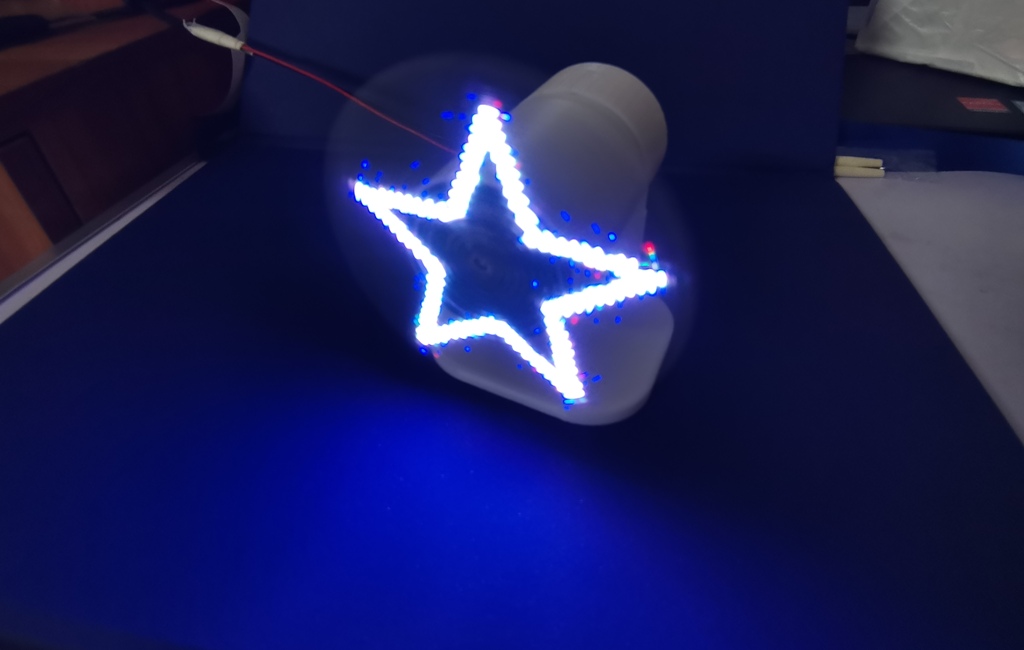

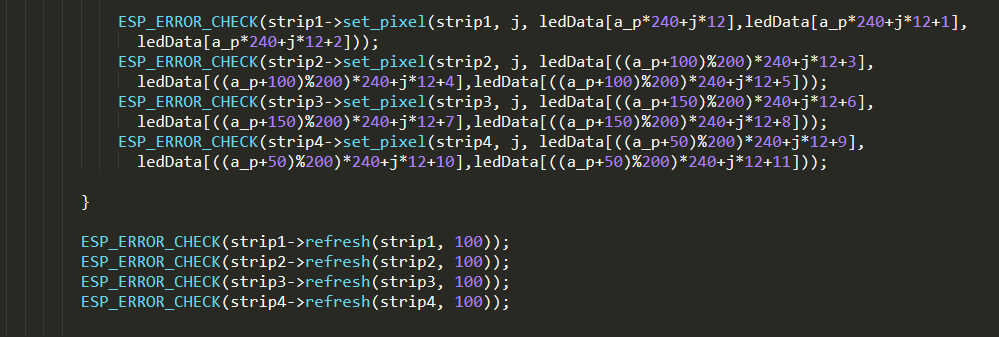

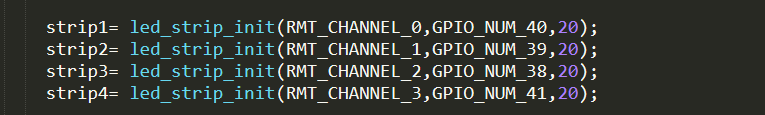

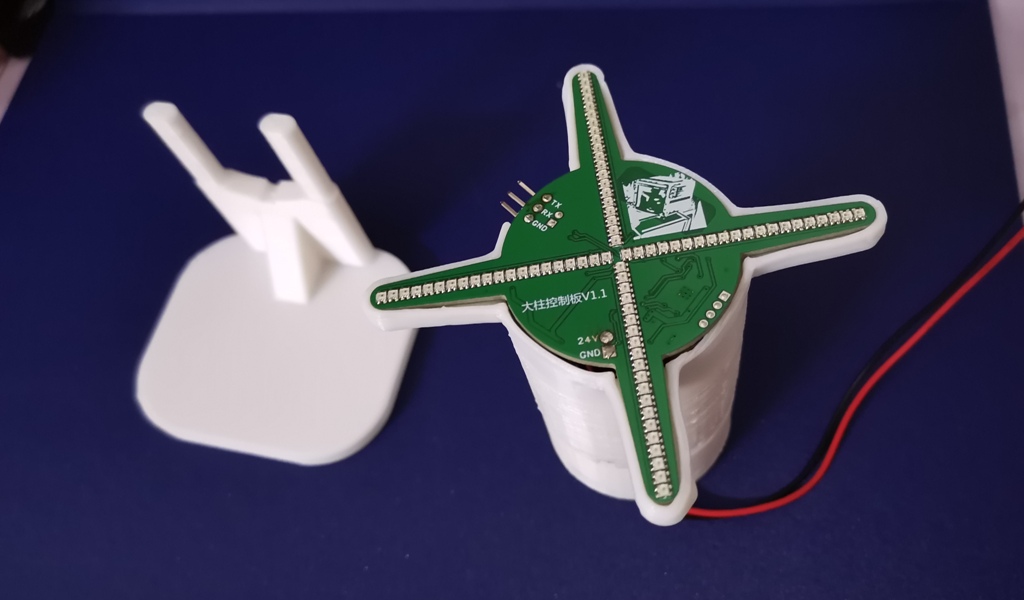

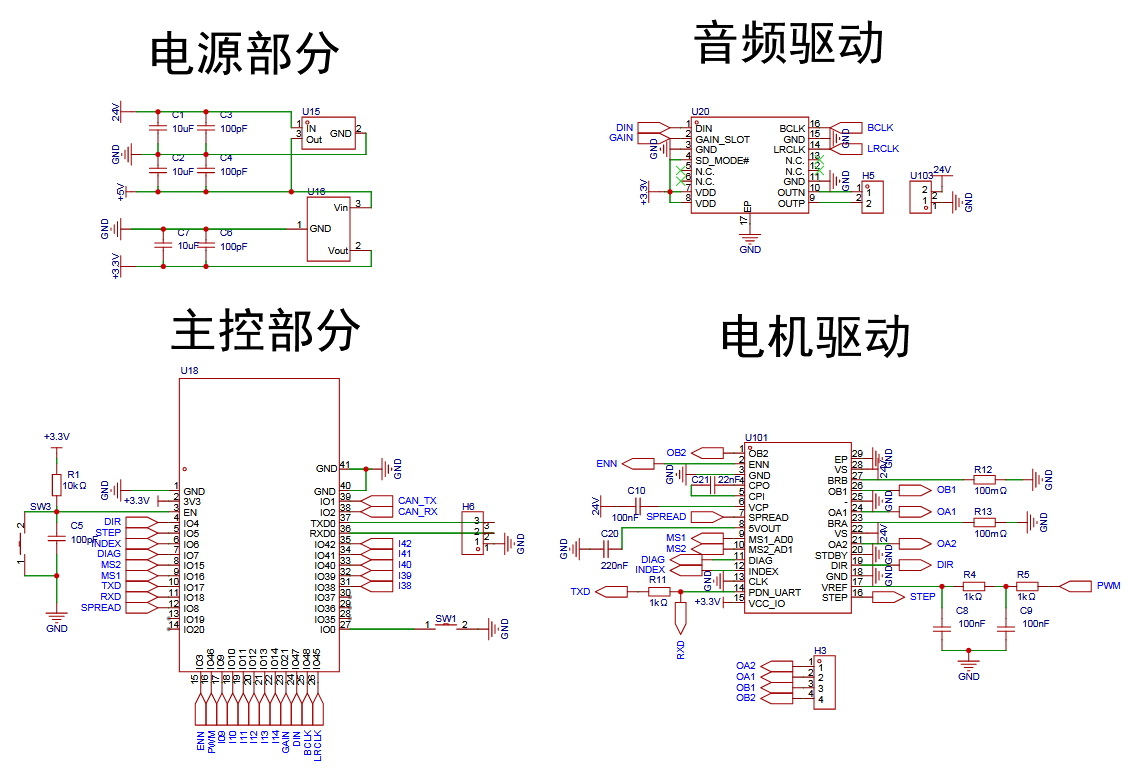

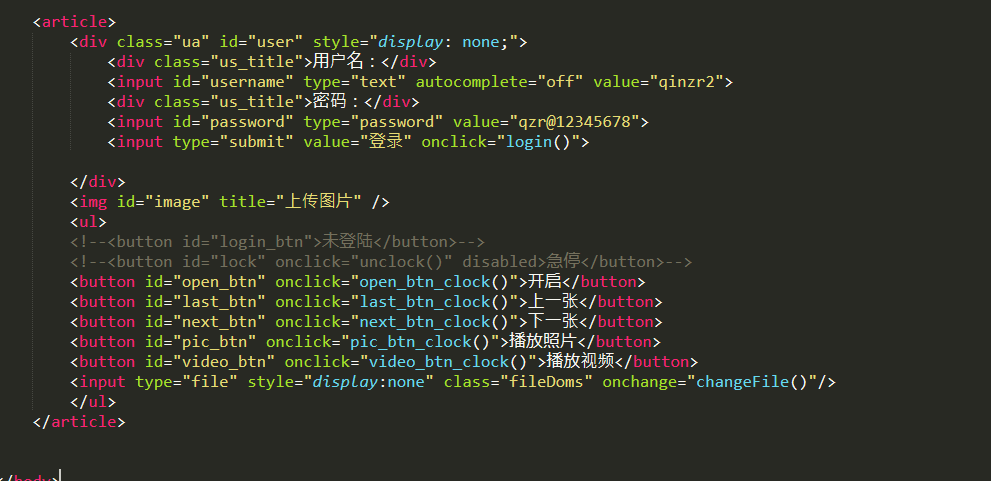

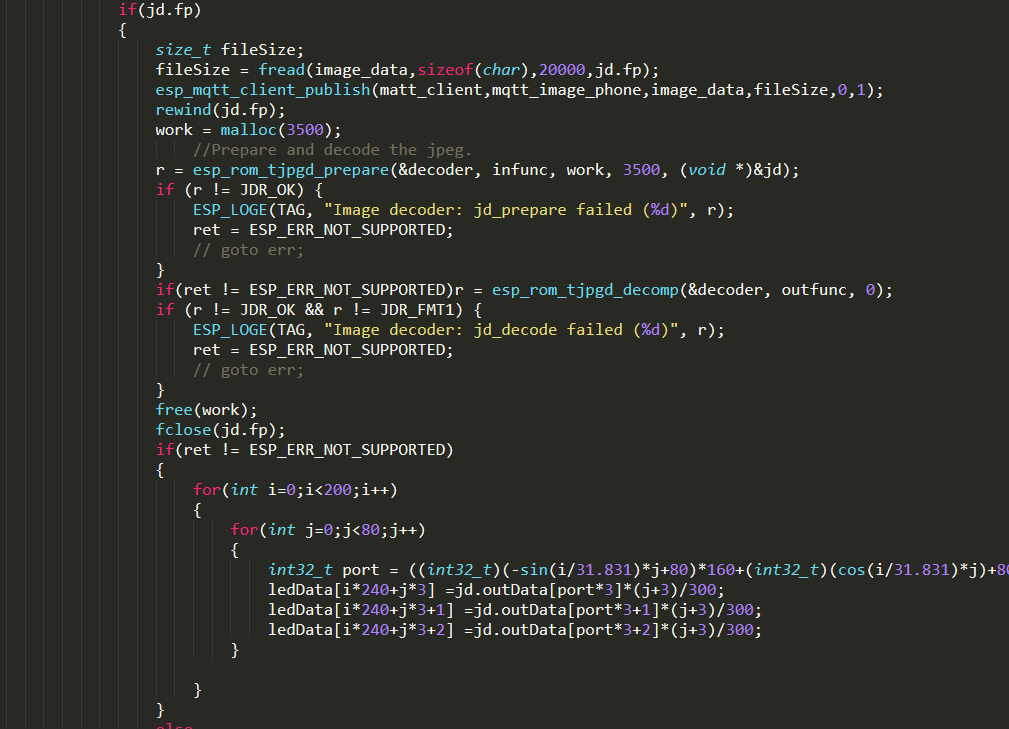

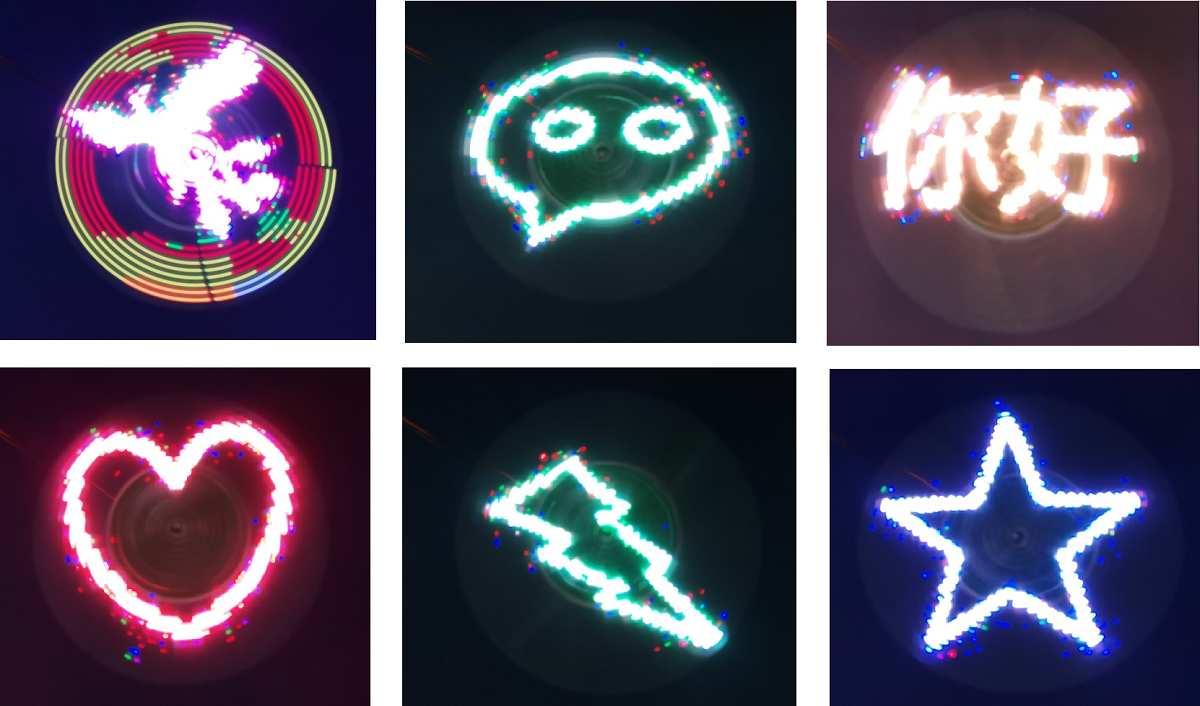

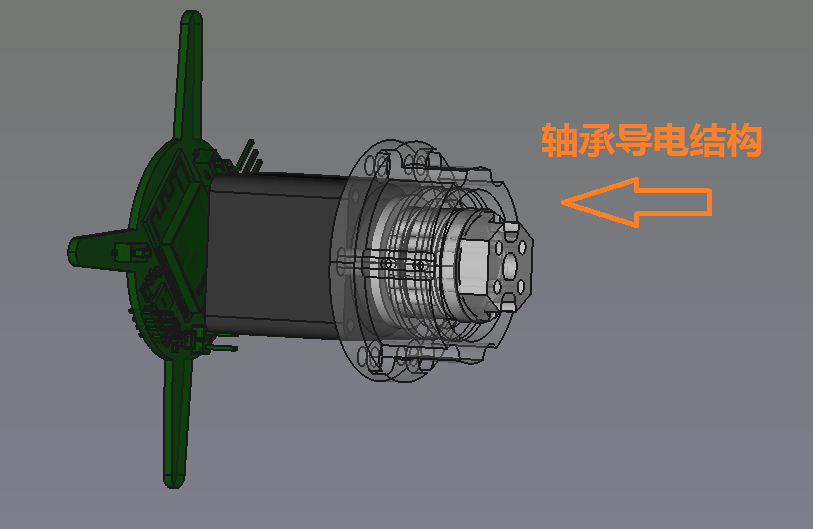

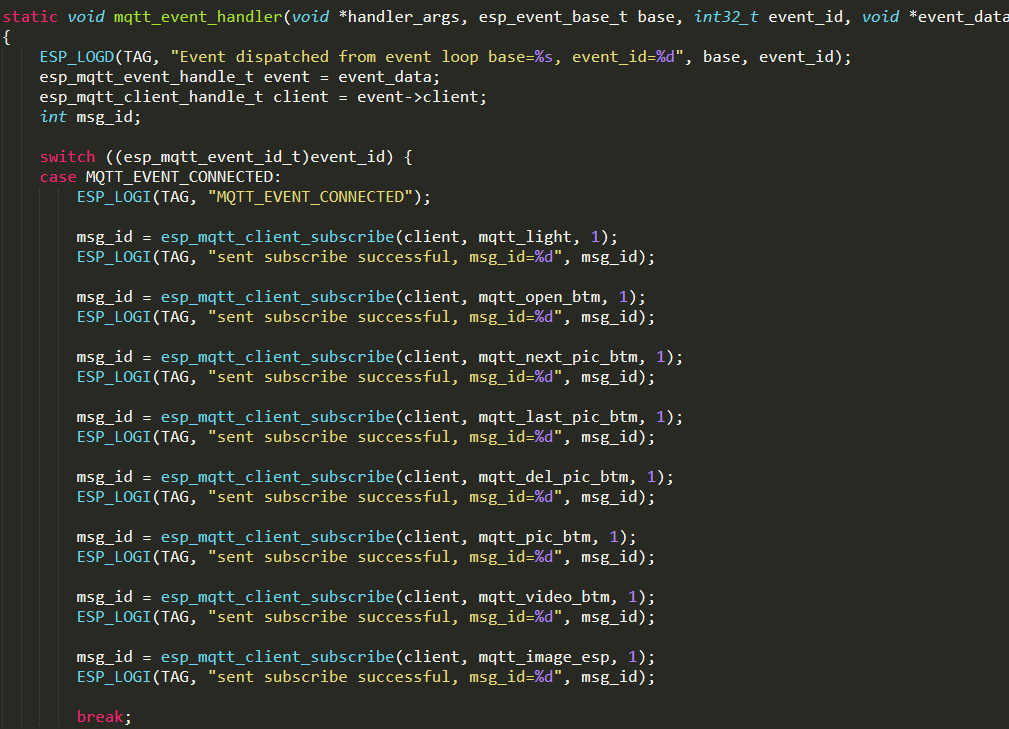

基于ESP32 S3做一个3D裸眼风扇  项目说明 本项目是制作一个3D裸眼风扇广告机，它是一款裸眼3D的新型产品，采用晶片、磁铁、发光二极管(LED)技能及螺旋桨叶片组合而成,叶片在驱动下随之动弹，继而显现出3D浮空影像。同时还设计了喇叭，可以实现播放视频、听音乐功能  开源协议 依据GPL 3.0 开源协议，可以复制、修改和传播，并且不限制商业使用。 项目相关功能 1.图片显示，160x160的分辨率，上传jpeg图片格式，可以显示多张图片 2.视频播放，不能直接播放MP4文件，需要单独解码后才能播放 3.音乐播放，可以播放音乐wav文件。 4.云端控制，使用手机APP进行控制。包括上传图片，开启/停止功能，按钮选择功能 项目属性 本项目为首次公开，为本人原创项目。项目未曾在别的比赛中获奖。 项目进度 2023年2月14日，开始设计 2023年3月30日，完成第一版设计，40x40分辨率 2023年4月4日，开始设计第二版本提高清晰度，160x160分辨率 2023年4月15日，开始编写ESP32程序，调试电机驱动，LED显示，音乐播放功能。 2023年5月10日，开始编写手机APP，实现联网远程控制。 设计原理 电路部分 主控芯片选择ESP32 S3，带有WiFi功能，可以实现云端控制。ESP32 S3作为一个双核240MHZ处理器，有足够的性能解码JPEG图片，mp3音乐文件。 电机驱动采用TMC2209芯片来驱动一个28步进电机，低速时可以静音驱动，带来很好的体验，不会影响音乐播放带来噪音。 LED灯采用WS2812幻彩灯珠，1615的小体积封装提高分辨率 音频驱动采用MAX98357芯片，可以驱动一个3W的小喇叭。   外壳部分 使用FreeCAD软件进行外壳设计。在本次结构设计中有一个难点就是如何给电路板供电，采用电池供电但是续航不久，于是不采用。使用外置电源不用考虑续航问题，但绕线是个问题。于是设计了一个采用轴承导电的机构。其他零件使用3D打印出来。  软件说明 ESP32主控 ESP32主控主要是编写LED驱动程序，JPEG图片解码程序，wav音乐解码播放，已及通MQTT订阅来接收云端数据，实现远程控制。如下是一些主要代码     手机APP 手机App是使用前端html和JavaScript写的一个网页，然后对网页打包成安卓应用。实现的功能主要有上传图片，控制esp32的各种功能。部分程序如下   此外为了实现流畅播放视频，我单独使用python脚本对视频进行了解码。 实物展示     设计图 Board1_2  Board1  PCB1_1  物料清单  作者：qinzr |
