探秘二维码：解锁扫描传感器背后的技术奥秘
2023-11-165647
AI 快速预览详细
本文探讨了二维码的工作原理，包括定位图案、计时图案、校正图案等部分，以及里德·所罗门编码的纠错能力。介绍了DFRobot推出的二维码扫描传感器，该传感器具有15m/min的扫描速度，配备30万像素摄像头和辅助灯，支持TTL-232和USB通信接口。文章还展示了二维码扫描传感器在工厂装配线上的实际应用，用于产品追踪和信息记录。
|

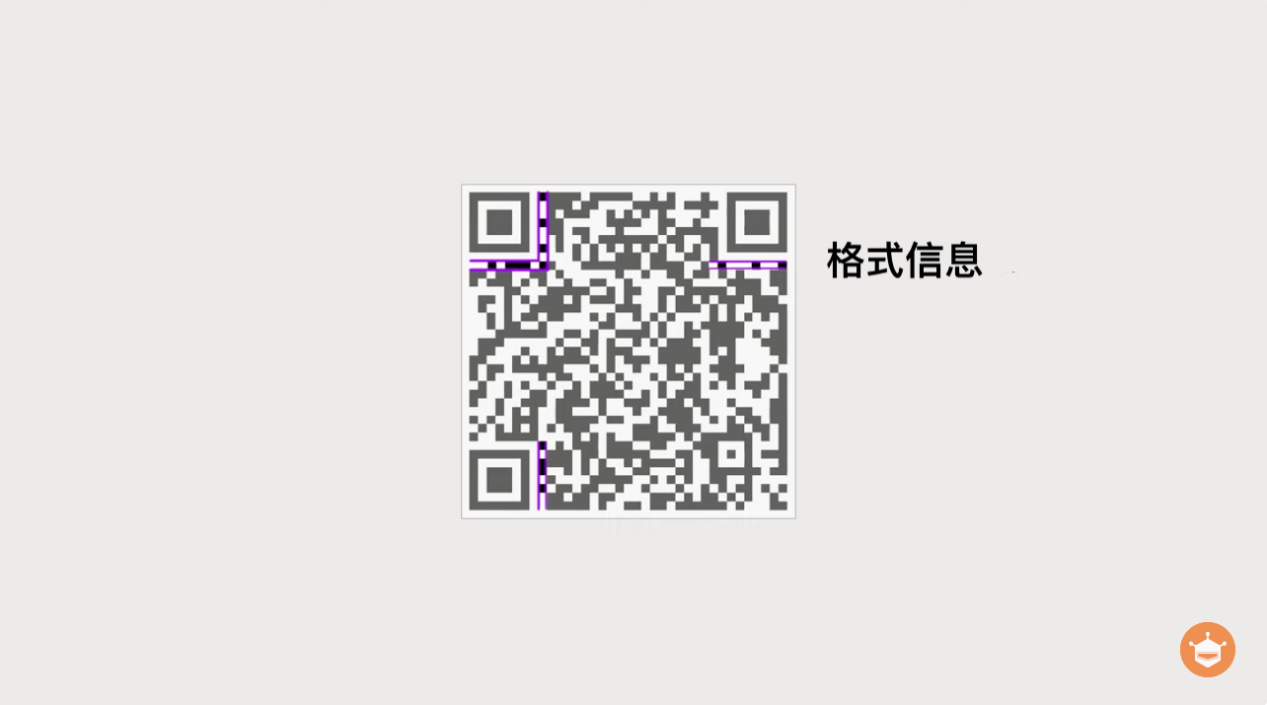

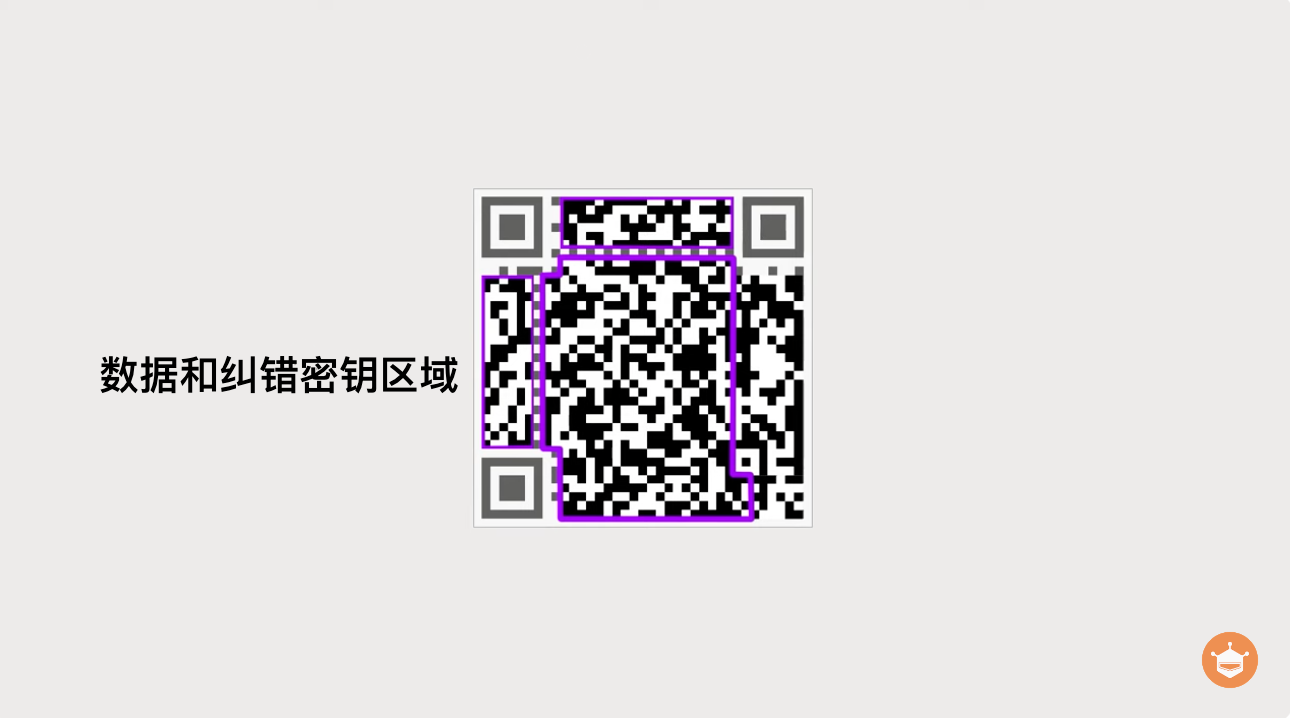

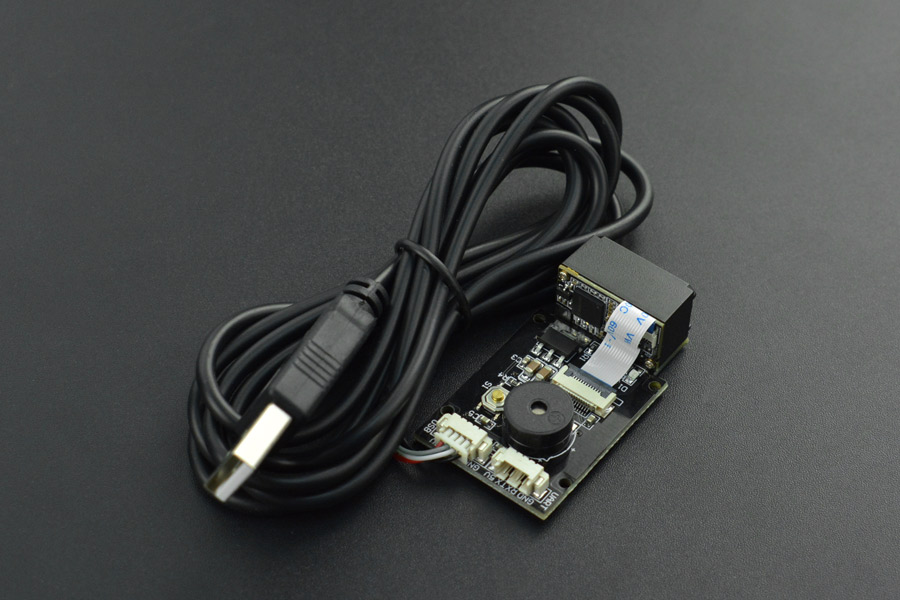

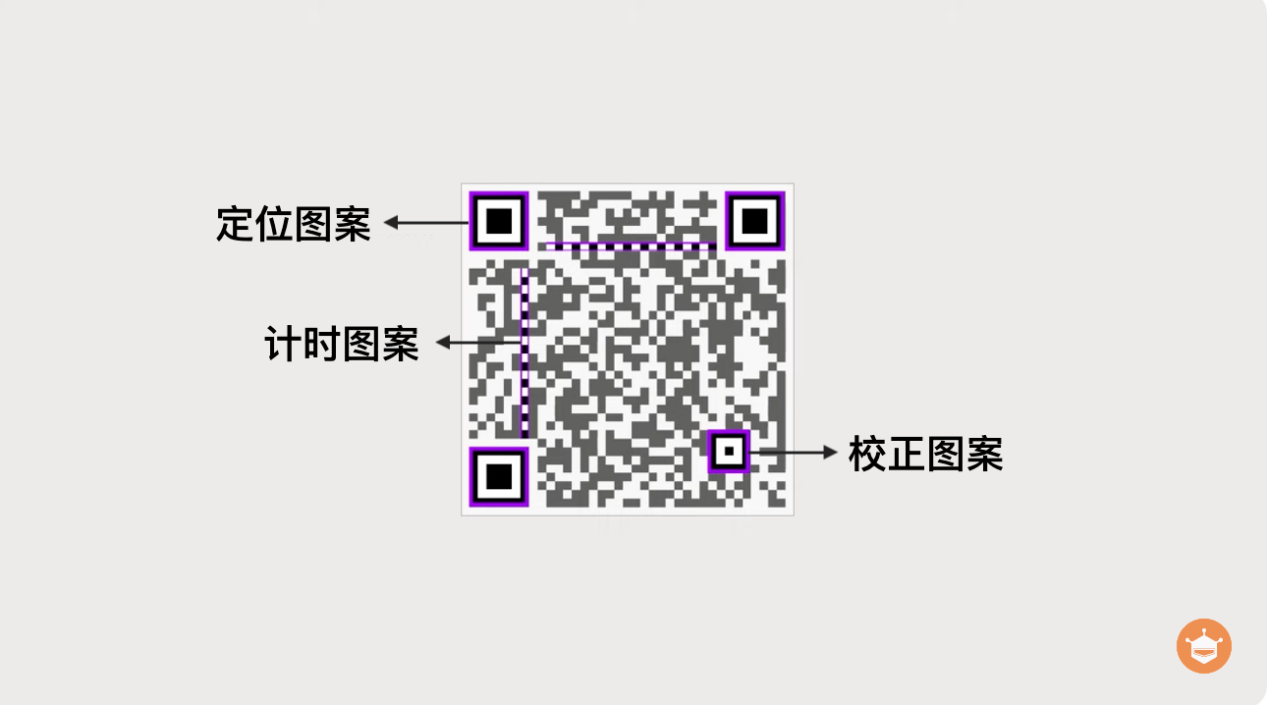

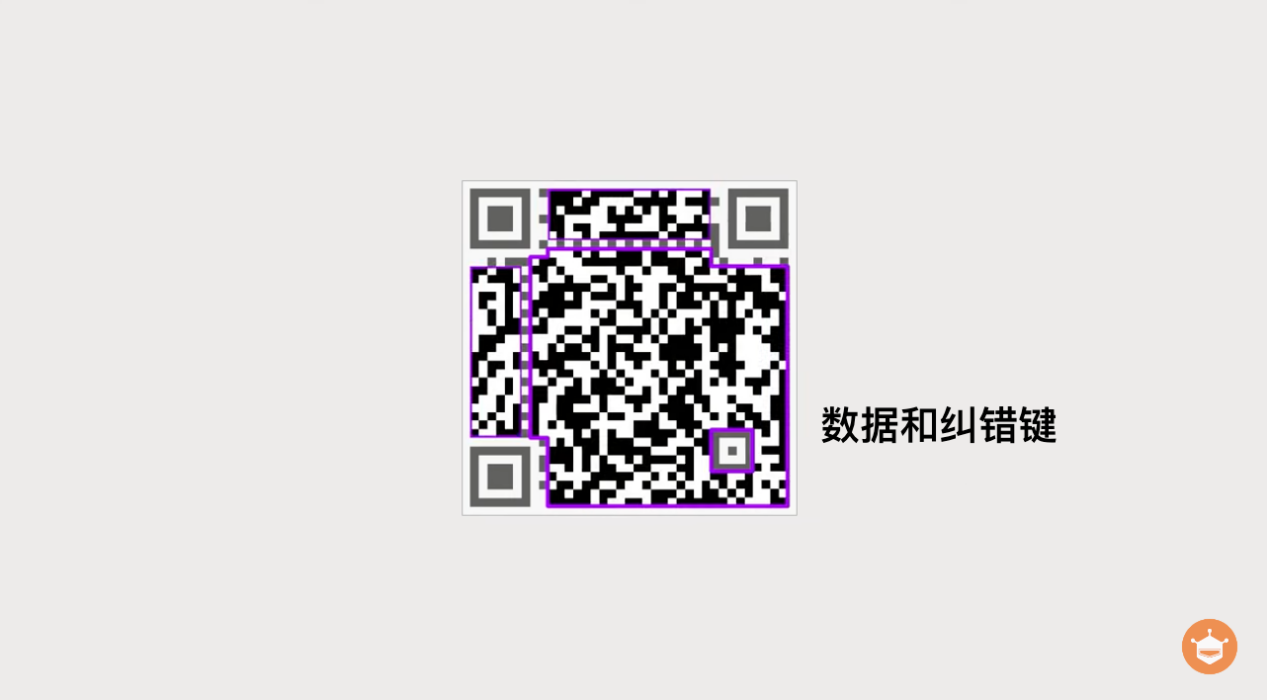

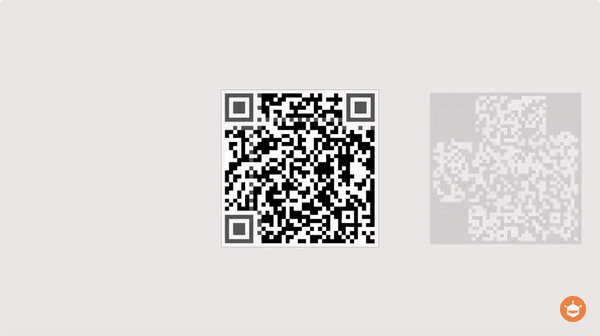

如今，二维码已经深刻融入各行各业，成为产品追踪、移动支付、商品注册、账户登录等方面的重要工具。然而，许多人对于二维码扫描仪的工作原理还存有疑问。 二维码工作原理 那么，二维码扫描仪是如何工作的呢？  二维码分为几个部分： 定位图案：主要告诉读取设备，二维码的方向和编码字符的边界 计时图案：用于确定二维码符号中模块的坐标 校正图案：用于校正可能发生的定位偏差  格式信息：用于存放一些格式化数据，包含码的纠错级别和选择的掩码图案  数据和纠错键：用于存储实际保存的信息和纠错码，为了纠正二维码损坏导致的错误  根据一定的规则将信息转换成二进制代码，然后根据特定的算法将其填充到数据和纠错密钥区域  用掩模图案填充该区域，并生成二维码  二维码神奇的一点是，就算有部分的破损，读码设备依然能利用剩余部分的内容来恢复内容。他所利用的就是里德·所罗门编码。 里德·所罗门编码是一种前向错误更正的信道编码，对由校正过采样数据所产生的有效多项式。要想更好的理解里德·所罗门算法可能需要一些伽罗瓦域的知识，这里我们就不展开了。总之通过里德·所罗门编码后，生成的二维码具有强大的纠错能力。 产品 这是DFRobot推出的二维码扫描传感器。它可以读取条形码或二维码，扫描速度为15m/min。该传感器体积小，识别效率高，易于集成到各种工业设备和应用中。 该扫描仪配备了30万像素的摄像头和辅助灯、白光照明和红光聚焦。这有助于模块在弱光环境中有效识别代码。此外，它还提供TTL-232和USB（HID-KBW）通信接口，即插即用。  实际应用 让我们看看二维码扫描仪是如何在工厂的装配线上使用的。 在装配线上的传送带上安装二维码扫描传感器，所有产品都标有二维码。  当二维码扫描仪扫描二维码标签时，相关的产品信息将被记录下来，以便后续注册。  总结 通过深入了解二维码的编码机制，我们揭示了二维码模块的运行原理，并看到了它在工厂流水线上的实际运用。无论是商品登记还是生产流程监控，二维码传感器都发挥着重要的作用。 你还了解哪些有趣的二维码应用呢？欢迎在留言中与我们分享。如果有任何问题或建议，也欢迎留言告诉我！ |
