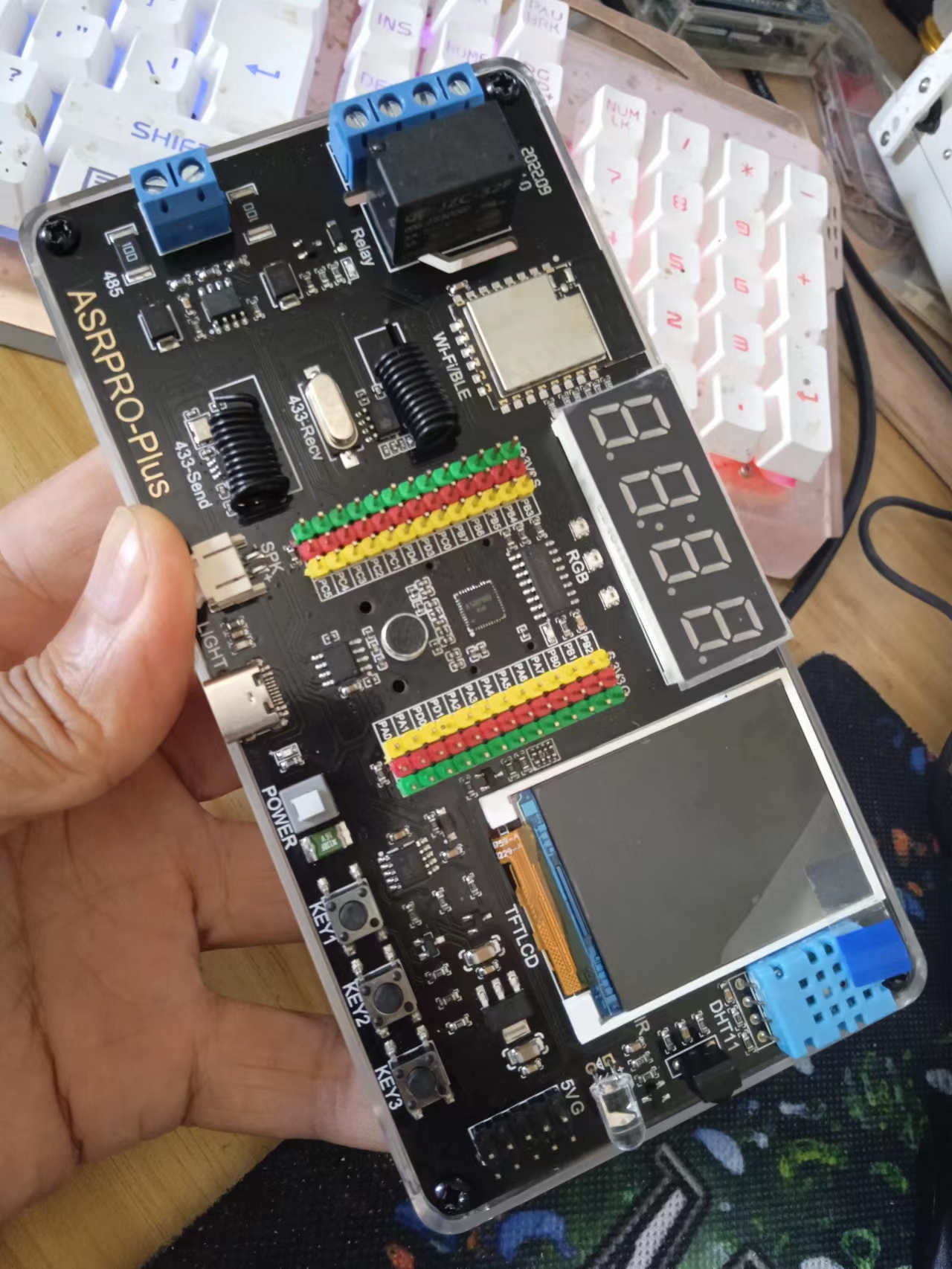

ASRPRO-Plus开发板

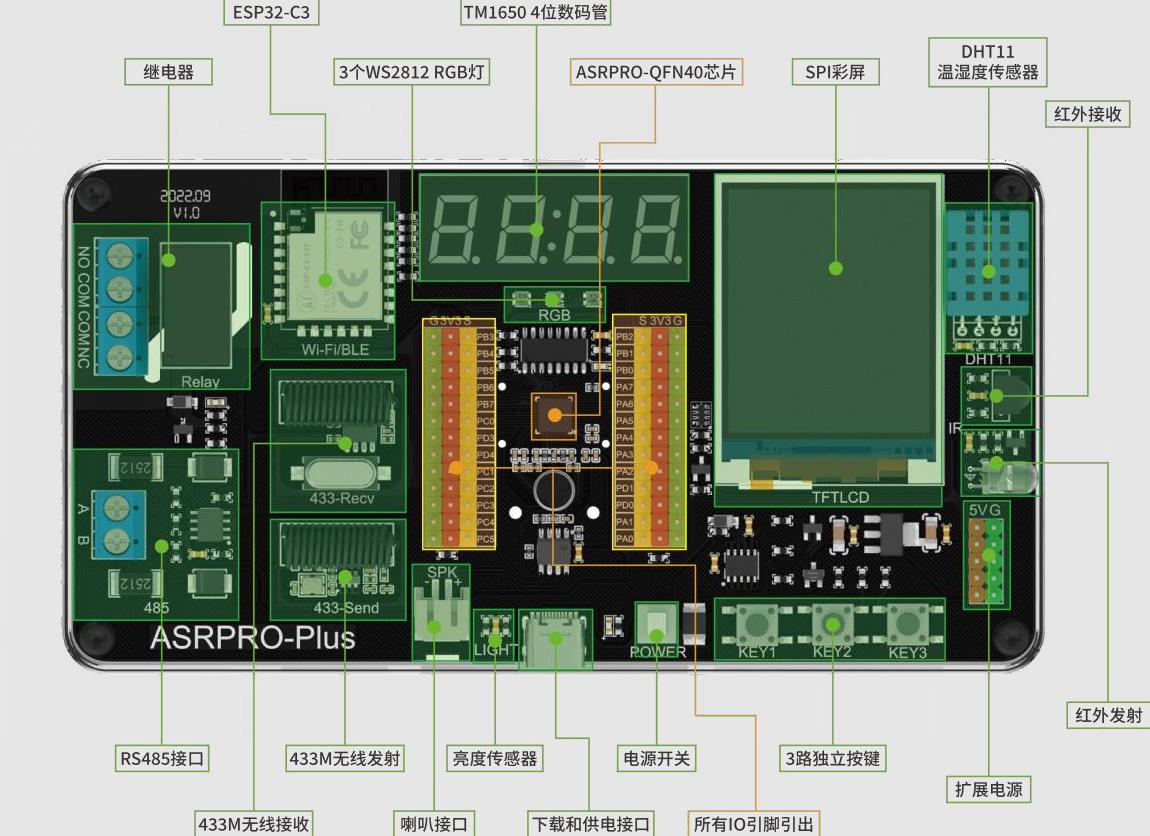

板子基本介绍
本例实验的LED模块：
1个电源LED，一个可控制LED（与KEY3共用引脚PA4）。

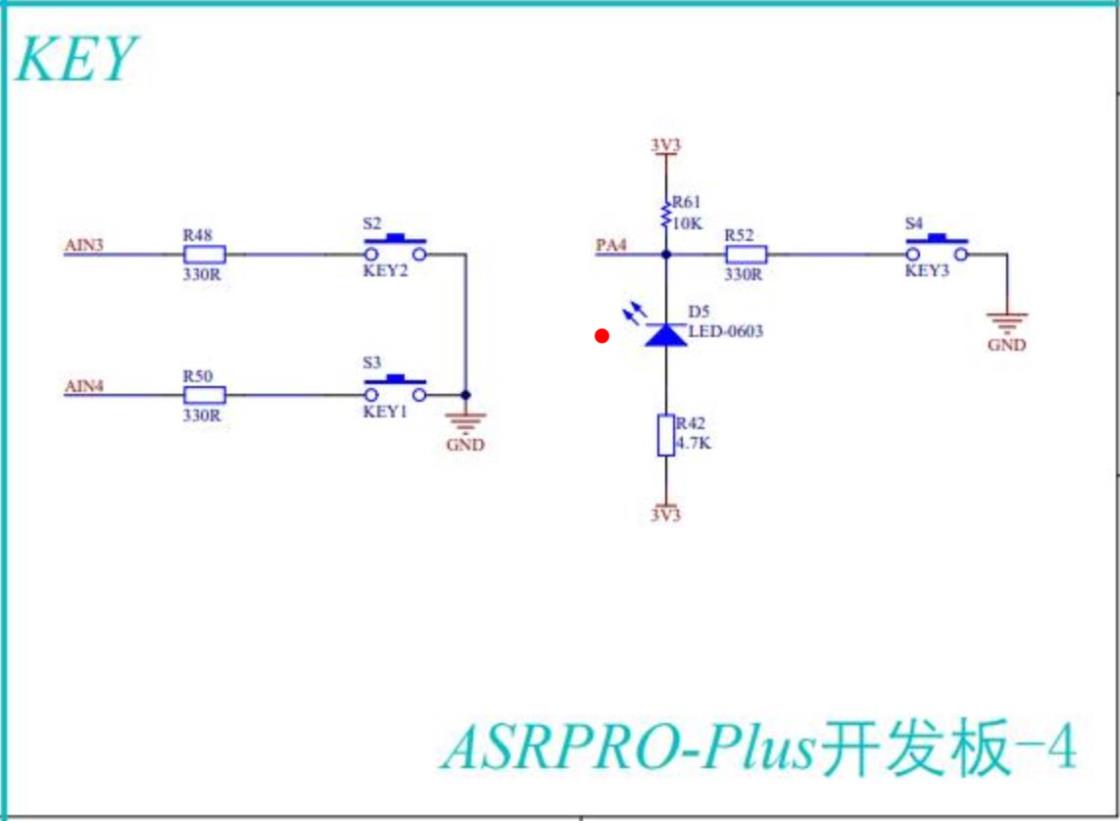

电原理图（红点处D5为可控制LED）
PWM控制LED灯原理

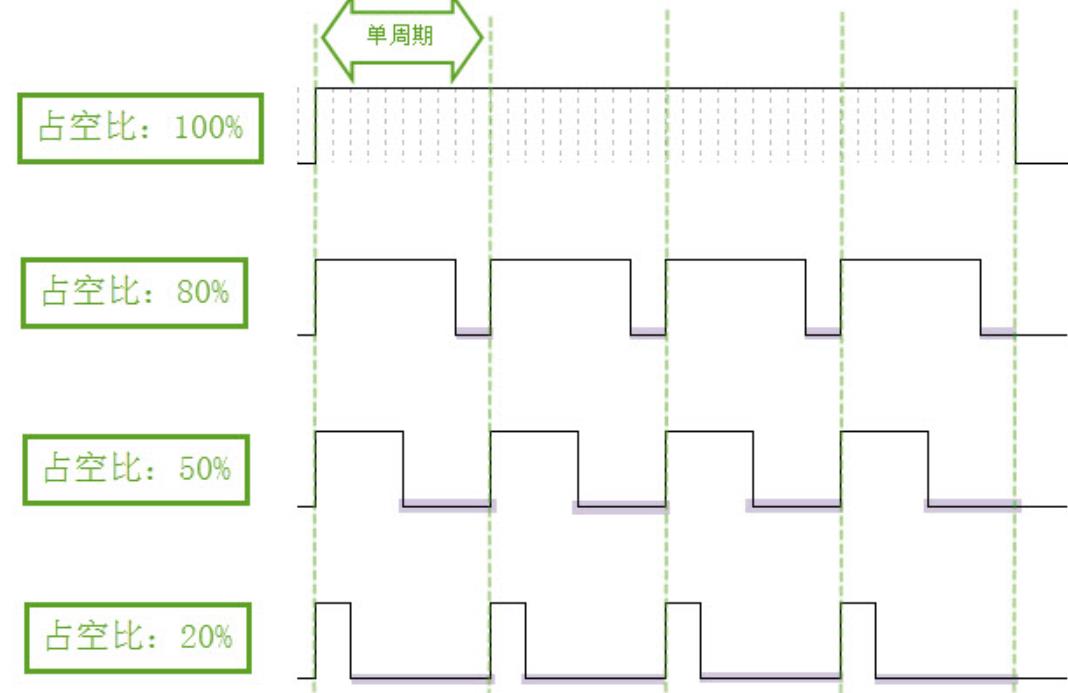

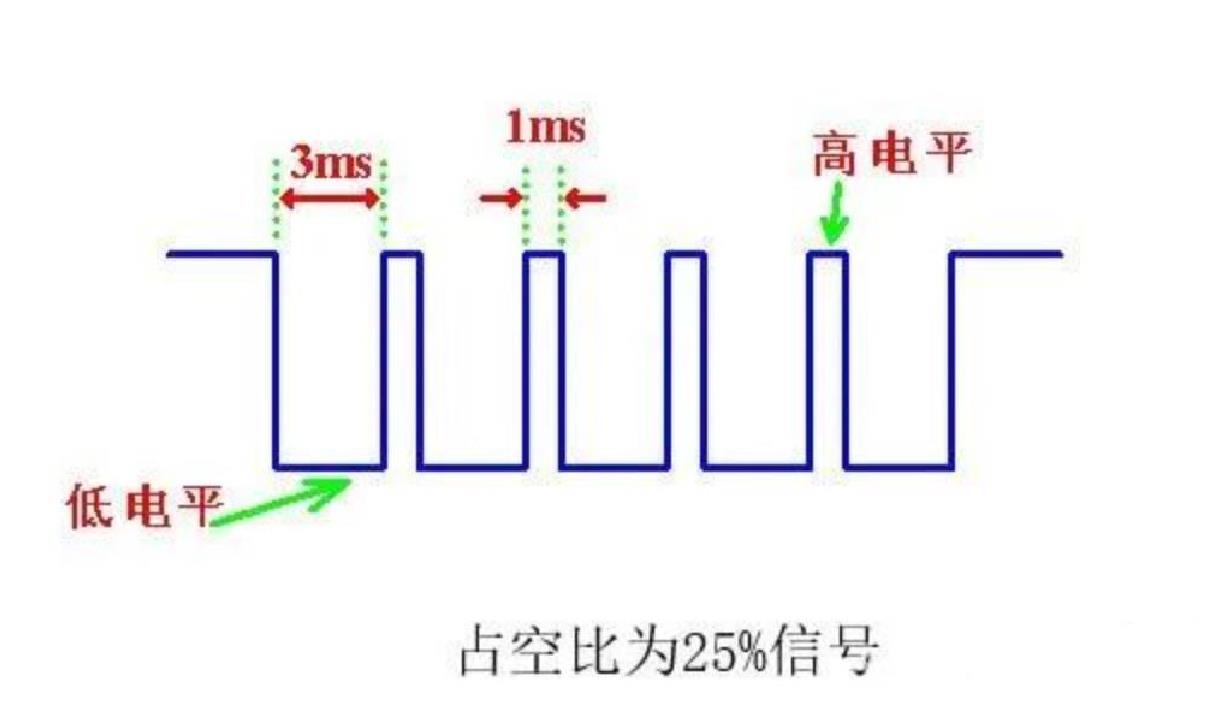

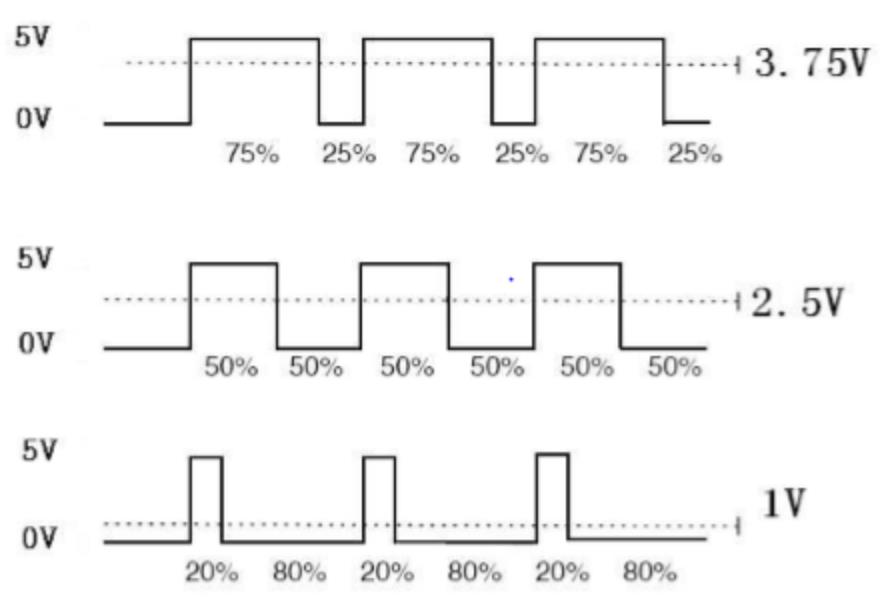

是一种通过快速打开和关闭LED电源来调节LED灯亮度的技术。PWM是脉冲宽度调制的缩写，它是一种方波信号，可以改变信号的高电平和低电平的时间比例，也就是占空比。占空比越大，LED灯的亮度越高，反之予以。PWM信号的频率要高于人眼的感知范围，才能避免闪烁的效果。PWM调光技术可以节省能源，并提供比模拟调光更平滑、更精确的调光控制。
【花雕动手做】实验六十一：通过语音PWM调节板载LED灯的不同亮度
实验开源代码
- #include "asr.h"
- extern "C"{ void * __dso_handle = 0 ;}
- #include "setup.h"
-
- uint32_t snid;
- void ASR_CODE();
- void hardware_init();
-
- //{ID:250,keyword:"命令词",ASR:"最大音量",ASRTO:"音量调整到最大"}
- //{ID:251,keyword:"命令词",ASR:"中等音量",ASRTO:"音量调整到中等"}
- //{ID:252,keyword:"命令词",ASR:"最小音量",ASRTO:"音量调整到最小"}
- /*描述该功能...
- */
- void ASR_CODE(){
- switch (snid) {
- case 1:
- setPinFun(4,FIRST_FUNCTION);
- digitalWrite(4,0);
- break;
- case 2:
- setPinFun(4,FIRST_FUNCTION);
- digitalWrite(4,1);
- break;
- case 3:
- setPinFun(4,FIFTH_FUNCTION);
- PWM_enble(PWM2,1000,1000,10);
- break;
- case 4:
- setPinFun(4,FIFTH_FUNCTION);
- PWM_enble(PWM2,1000,1000,600);
- break;
- case 5:
- setPinFun(4,FIFTH_FUNCTION);
- PWM_enble(PWM2,1000,1000,980);
- break;
- }
-
- }
-
- void hardware_init(){
- pinMode(4,output);
- setPinFun(4,FIRST_FUNCTION);
- digitalWrite(4,1);
- PWM_enble(PWM2,1000,1000,999);
- vTaskDelete(NULL);
- }
-
- void setup()
- {
- //{speak:小蝶-清新女声,vol:10,speed:10,platform:haohaodada}
- //{playid:10001,voice:欢迎使用人工智能AI语音助手，用智能管家唤醒我}
- //{playid:10002,voice:我退下了，用智能管家唤醒我}
- //{ID:0,keyword:"唤醒词",ASR:"智能管家",ASRTO:"我在"}
- //{ID:1,keyword:"命令词",ASR:"打开灯光",ASRTO:"好的，马上打开灯光"}
- //{ID:2,keyword:"命令词",ASR:"关闭灯光",ASRTO:"好的，马上关闭灯光"}
- //{ID:3,keyword:"命令词",ASR:"最大亮度",ASRTO:""}
- //{ID:4,keyword:"命令词",ASR:"中等亮度",ASRTO:""}
- //{ID:5,keyword:"命令词",ASR:"最小亮度",ASRTO:""}
- xTaskCreate(hardware_init,"hardware_init",256,NULL,100,NULL);
- }
生成模型与编译烧录
实验场景图
|
