ASRPRO语音识别 · 多线程控制背光和LED

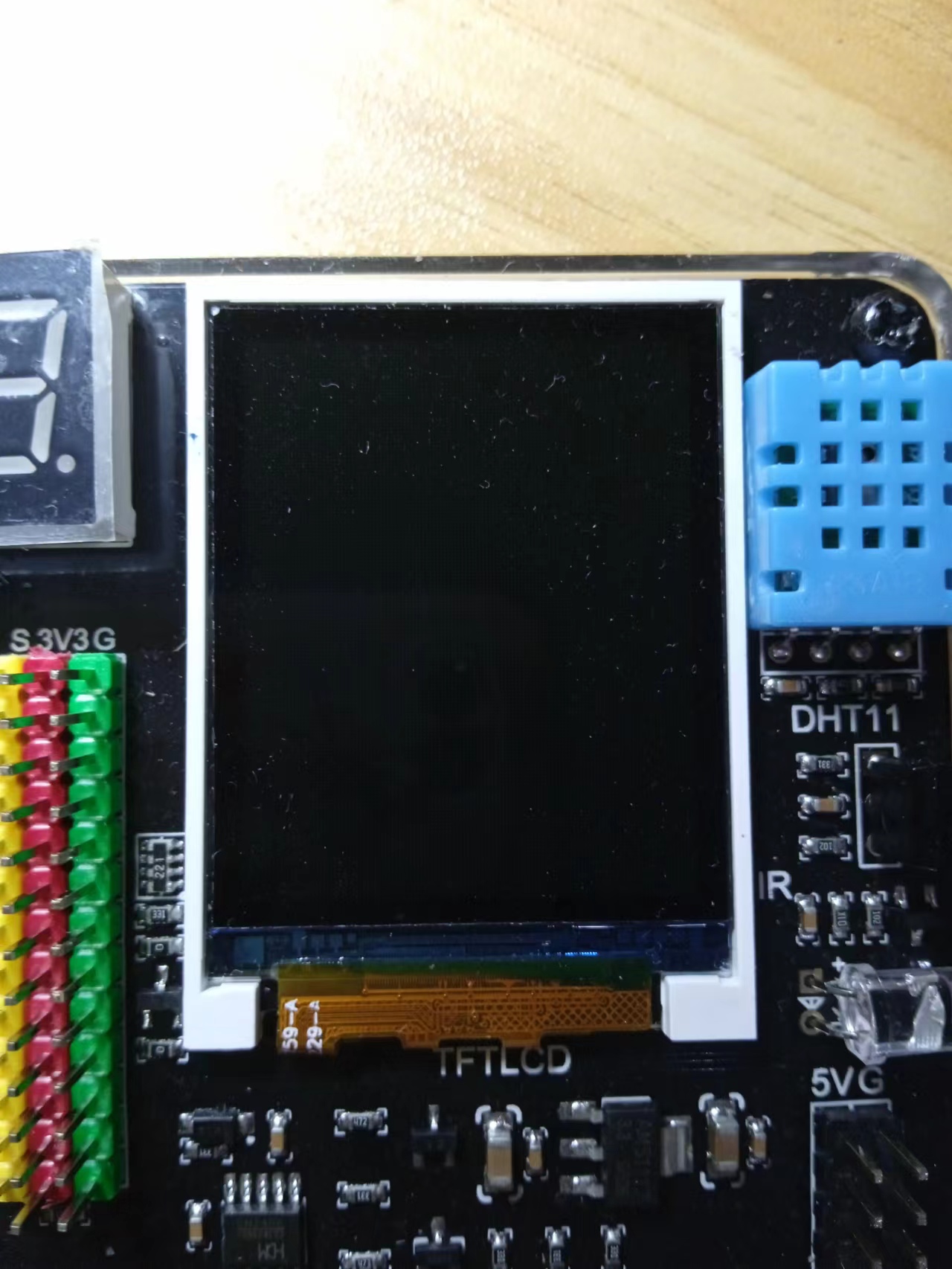

本例实验的SPI彩色液晶1.77寸显示屏（ST7735驱动）
TFT177-SPI，型号为SX177QQVGA，像素128X160TFT，驱动芯片为ST7735S，这是一款支持SPI接口的1.77寸TFT彩屏，可以显示文字、图形、图片等内容，提高用户互动体验度。

【花雕动手做】ASRPRO语音识别（62）---多线程控制背光和LED图3

电原理图

本例实验的LED模块：
1个电源LED，一个可控制LED（与KEY3共用引脚PA4）。

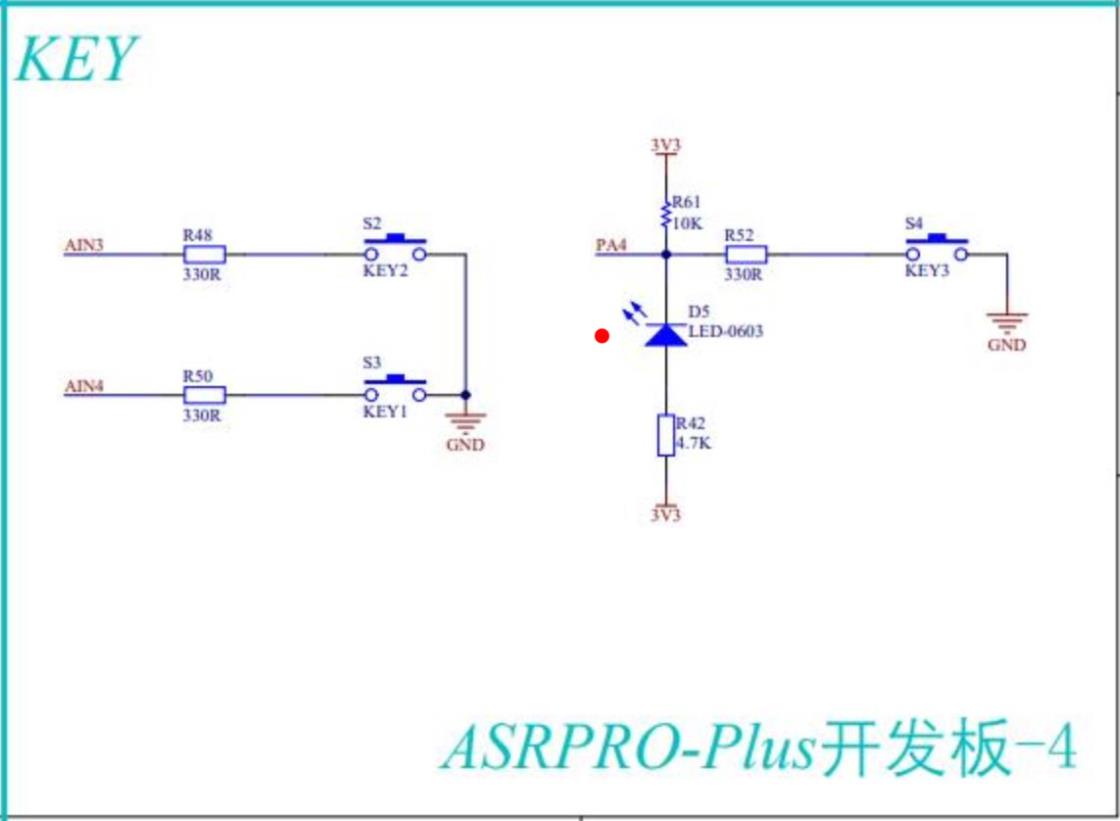

电原理图（红点处D5为可控制LED）

【花雕动手做】ASRPRO语音识别（62）---多线程控制背光和LED图1

知识点：
多线程是一种编程技术，它可以让一个程序中的多个任务（线程）同时执行，从而提高程序的效率和响应性。多线程的优点是可以充分利用单片机的资源，提高程序的并发性和性能，但也存在一些缺点，如线程的创建和切换需要消耗资源，线程之间的共享数据可能导致数据不一致或死锁等问题，因此需要使用一些同步机制来保证线程的安全性和正确性。

【花雕动手做】实验六十七：简单的多线程分别控制板载灯闪烁和彩屏背光闪烁
实验开源代码

#include "asr.h"
extern "C"{ void * __dso_handle = 0 ;}
#include "setup.h"

uint32_t snid;
void LED();
void TFT_LED();
void ASR_CODE();
void hardware_init();

//{ID:250,keyword:"命令词",ASR:"最大音量",ASRTO:"音量调整到最大"}
//{ID:251,keyword:"命令词",ASR:"中等音量",ASRTO:"音量调整到中等"}
//{ID:252,keyword:"命令词",ASR:"最小音量",ASRTO:"音量调整到最小"}
void LED(){
  while (1) {
    digitalWrite(4,0);
    delay(200);
    digitalWrite(4,1);
    delay(200);
  }
  vTaskDelete(NULL);
}

void TFT_LED(){
  while (1) {
    digitalWrite(21,1);
    delay(700);
    digitalWrite(21,0);
    delay(700);
  }
  vTaskDelete(NULL);
}

/*描述该功能...
*/
void ASR_CODE(){
  switch (snid) {
   case 1:
    digitalWrite(4,0);
    break;
   case 2:
    digitalWrite(4,1);
    break;
  }

}

void sys_sleep_hook()
{
  digitalWrite(4,1);
  digitalWrite(21,0);

}

void hardware_init(){
  xTaskCreate(LED,"LED",128,NULL,4,NULL);

  xTaskCreate(TFT_LED,"TFT_LED",128,NULL,4,NULL);
  vTaskDelete(NULL);
}

void setup()
{
  //{speak:阿栋-浑厚男声,vol:20,speed:10,platform:haohaodada}
  //{playid:10001,voice:欢迎使用人工智能AI语音助手，用智能管家唤醒我}
  //{playid:10002,voice:我退下了，用智能管家唤醒我}
  //{ID:0,keyword:"唤醒词",ASR:"智能管家",ASRTO:"我在"}
  //{ID:1,keyword:"命令词",ASR:"打开灯光",ASRTO:"好的，马上打开灯光"}
  //{ID:2,keyword:"命令词",ASR:"关闭灯光",ASRTO:"好的，马上关闭灯光"}
  pinMode(4,output);
  setPinFun(4,FIRST_FUNCTION);
  pinMode(21,output);
  setPinFun(21,SECOND_FUNCTION);
  xTaskCreate(hardware_init,"hardware_init",256,NULL,100,NULL);
}
复制代码

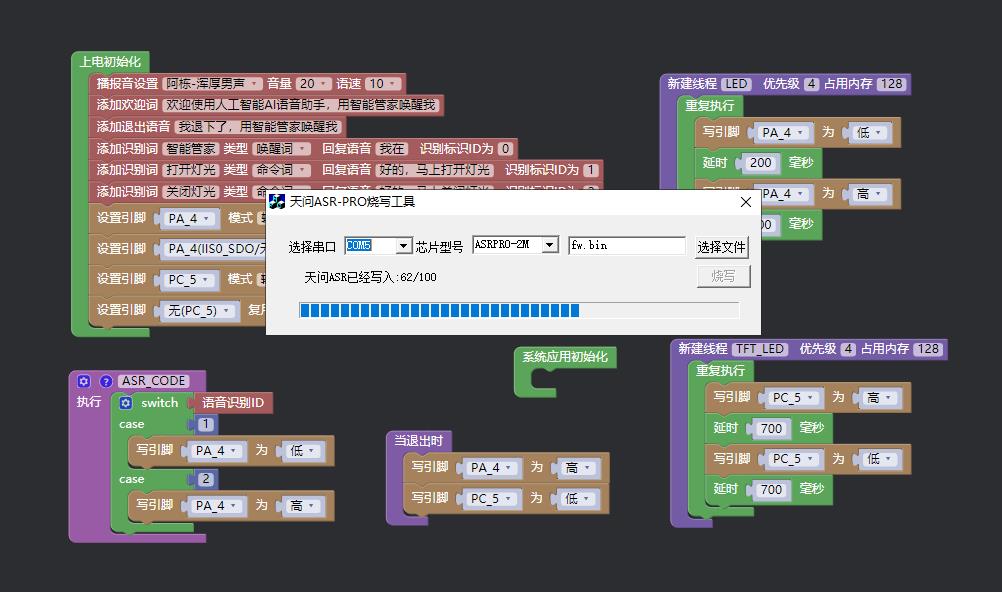

生成模型与编译烧录

实验场景图
