DIY个按键面板，附开源图纸
2024-08-235672
AI 快速预览详细
本文介绍了FPC薄膜开关的制作全过程，包括面板绘制、隔离层设计和FPC线路板设计。通过简单的三步组装，即可完成一个耐高温、可弯折的按键面板。该项目已开源，提供了详细的电路设计原理图。适合零基础新手和对电子项目感兴趣的朋友。
|

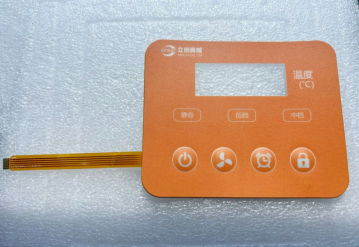

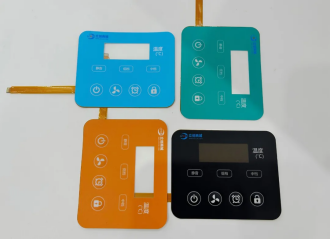

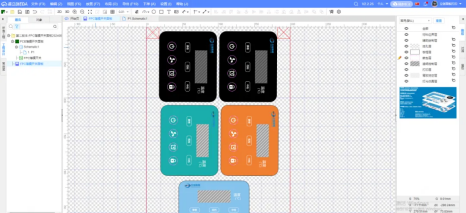

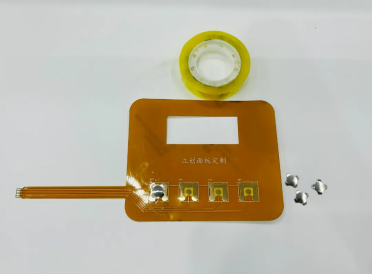

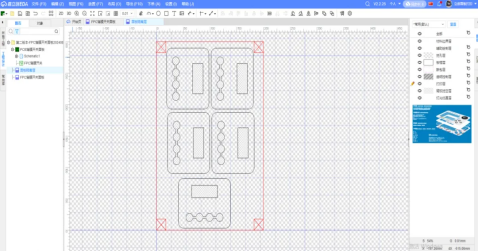

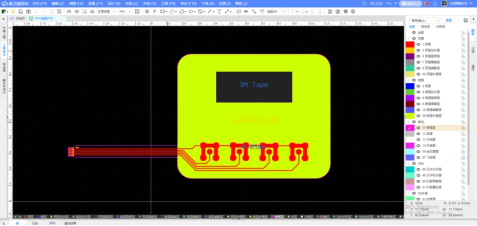

本文详细介绍了这款薄膜开关的制作全过程，并附上了原理图，感兴趣的同学可以一起复刻！  1.项目描述 薄膜开关，是一种集按键功能、指示元件、仪器面板为一体的操作系统，此次制作的是FPC薄膜开关，使用金属弹片（锅仔片）和FPC（柔性线路板，嘉立创可以免费打样）作为上下电路实现电路的导通和断开。可以随意弯折，并且更耐高温和腐蚀！  2. 项目制作 3. PART.01 绘制面板图和FPC线路图 面板、FPC设计软件：嘉立创EDA 1面板绘制  2隔离层绘制（节约成本也可以不要，主要用来固定锅仔片，防止移位）  3 FPC线路板设计  最近嘉立创FPC为了鼓励用户创作，特别设置了粉丝福利！FPC及面板可减免120元！ PART.03 组装成品 组装过程，只需要简单3步即可！ 1将锅仔片用胶带贴好到对应的焊盘上  2将面板的保护膜和背胶的油纸撕开  3将撕开背胶的面板和FPC对应好位置，然后贴合。  如果有隔离层，则将隔离层放于锅仔片上和最上层面板贴合。 项目已开源： -电路设计原理图   |
