恒温箱项目 · 行空板：精准控温与监测

项目概述

本项目旨在利用行空板、数字温度计、加热器、继电器等硬件组件，制作一个能够自动维持设定温度的恒温箱。恒温箱广泛应用于科研实验、食品加工、生物培养等多个领域。通过行空板的强大控制能力和扩展板的丰富接口，实现温度的精准控制与监测。

功能特性

温度自动控制：通过数字温度计实时监测箱内温度，并根据设定值自动调节加热器的工作状态，以维持箱内温度在预设范围内。
实时显示温度：通过行空板连接的显示屏实时显示当前箱内温度及设定温度。
提示功能：当温度超出预设范围时，文字显示停止加热。（也可以考虑通过蜂鸣器或LED灯进行报警提示，这个比较简单就没有做）
扩展性强：利用行空板的扩展板，可轻松连接更多传感器和执行器，实现更多功能扩展。

硬件资源

行空板：作为主控制器，负责数据处理与指令发出。
扩展板：提供接口，便于连接更多的传感器和执行器。
数字温度计：DS18B20等，用于实时测量箱内温度。
继电器：用于控制加热器的开关。
加热器：用于加热恒温箱内部，维持设定温度。
显示屏：LCD或OLED显示屏，用于显示温度信息。
蜂鸣器（可选）：用于温度异常时的报警（可以直接使用行空版本身）。

制作过程

硬件连接：

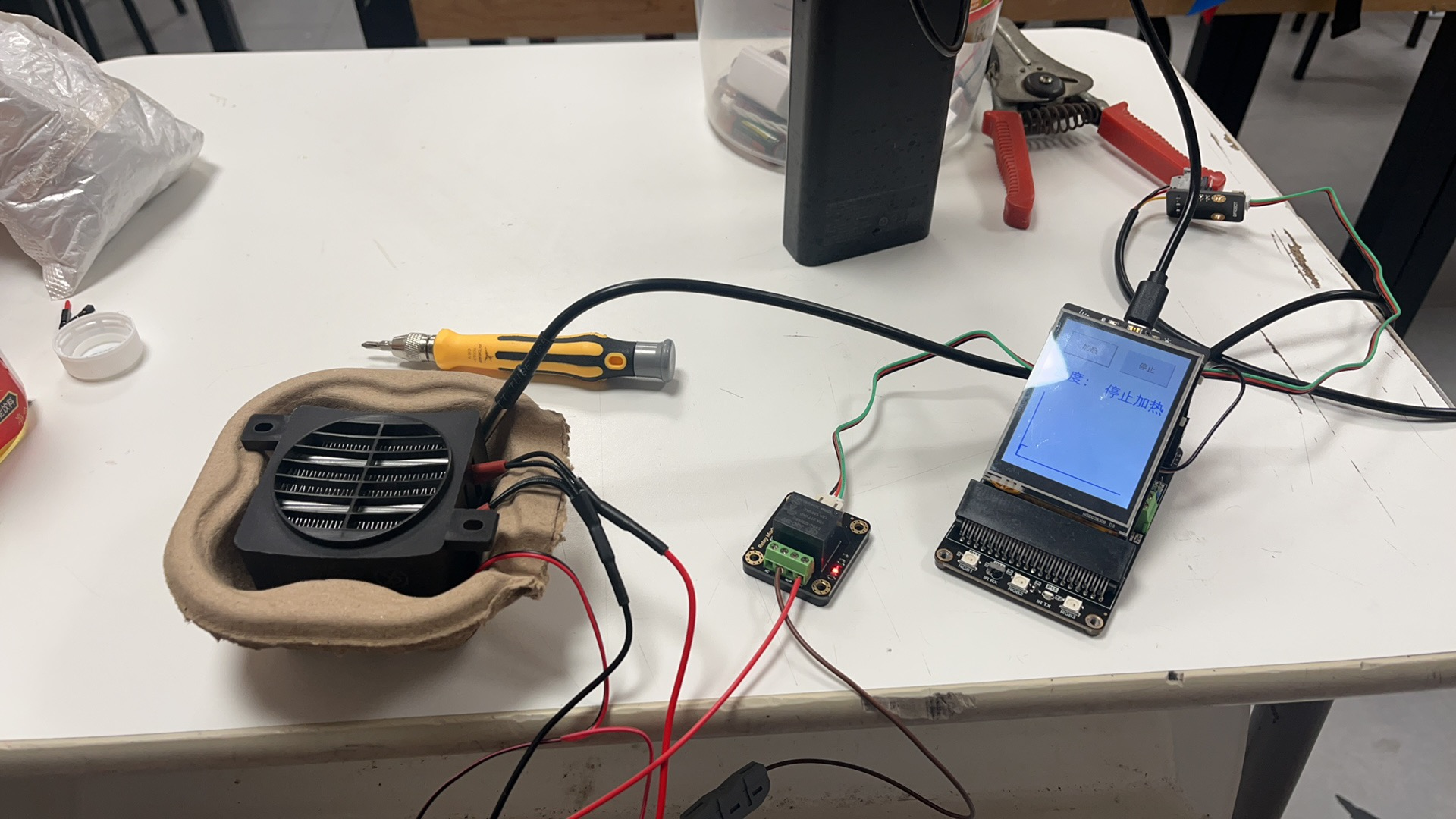

硬件整体

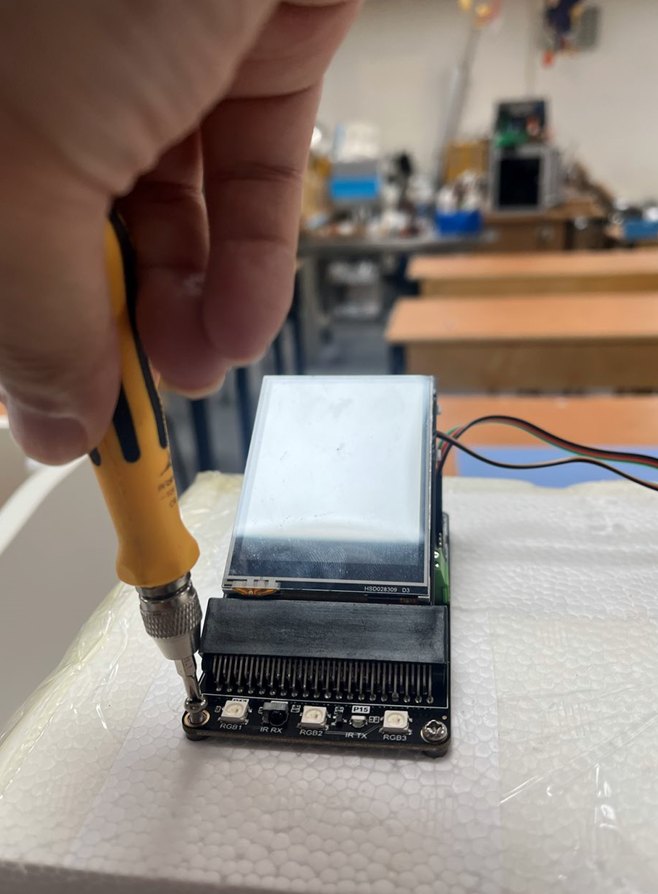

泡沫塑料箱上安装行空版（拓展版直接使用螺丝安装即可）

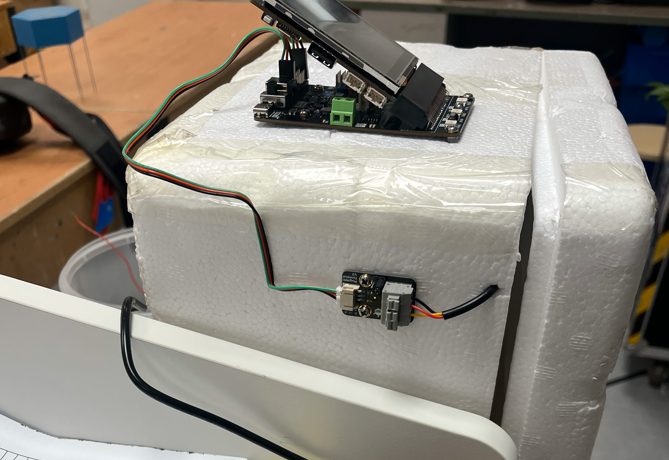

恒温箱项目（基于行空版）图7

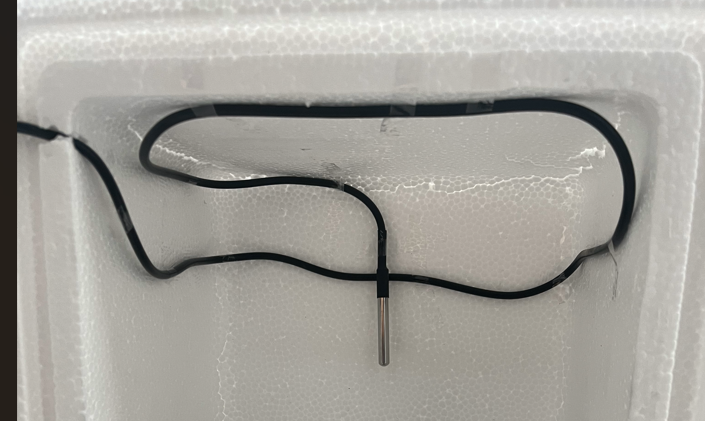

安装温度计，直接链接在拓展板上

恒温箱项目（基于行空版）图8

温度计内部简单固定一下

恒温箱项目（基于行空版）图9

内部安装加热器（买的是带散热的）上面用木棍简单做了一个平台，可以放置东西
恒温箱项目（基于行空版）图10

继电器也链接在拓展板上，另一端链接DC端子（转接头），正好学校有12v电源，因此加热器买的也是12v100w2.软件编写：
使用Mind+图形化编程环境编写程序。
数字温度计读取温度，并实时显示在屏幕上。
编写逻辑判断程序，当温度低于设定值时，控制继电器闭合，启动加热器；当温度高于设定值时，控制继电器断开，停止加热器。

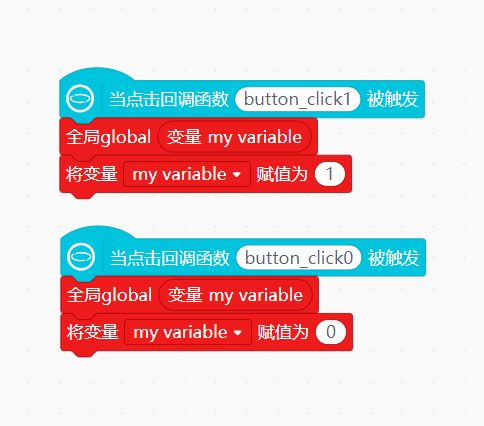

另外考虑到安全性，还添加了两个按钮，选择是否加热
（可选）还可以考虑编写报警逻辑，当温度超出预设范围时，通过蜂鸣器或LED灯进行报警。
3.测试与调试：
在恒温箱内放置温度计，与数字温度计进行对比校准。

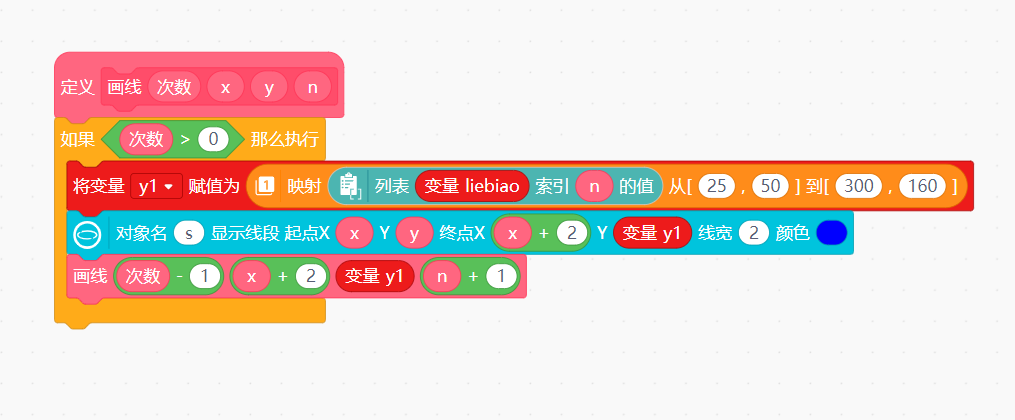

代码展示

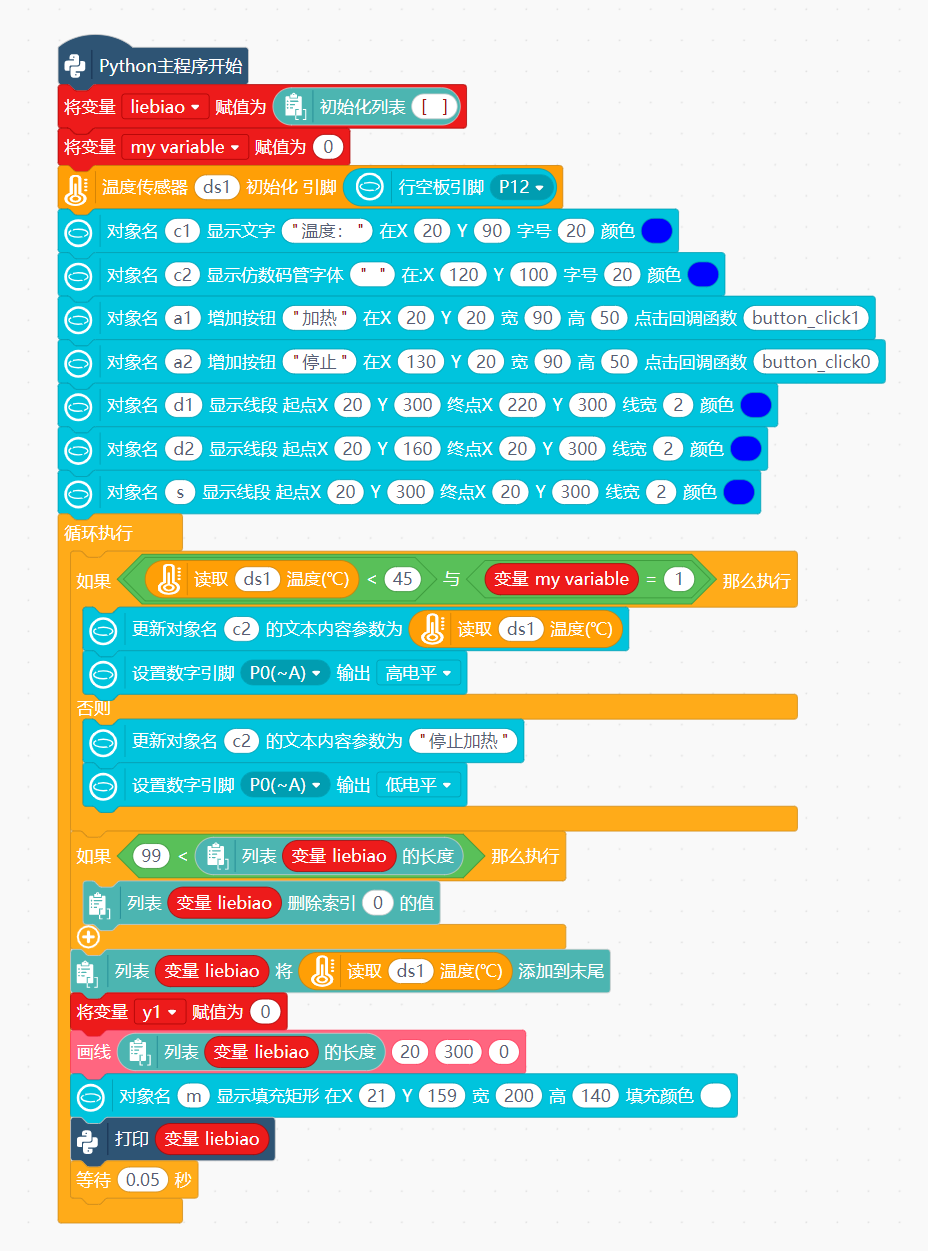

恒温箱项目（基于行空版）图2
