【花雕学编程】Arduino动手做（231）--ADC调试之读取光敏值
2024-09-182031
AI 快速预览详细
本文介绍了如何使用XIAO ESP32S3 Sense进行ADC调试以读取光敏值。XIAO ESP32S3 Sense是一款功能强大的开发板，配备9个ADC通道，适用于各种传感器读取任务。文章详细讲解了具体的步骤和方法，帮助用户解决光敏传感器的读取难题，提高项目的可靠性。

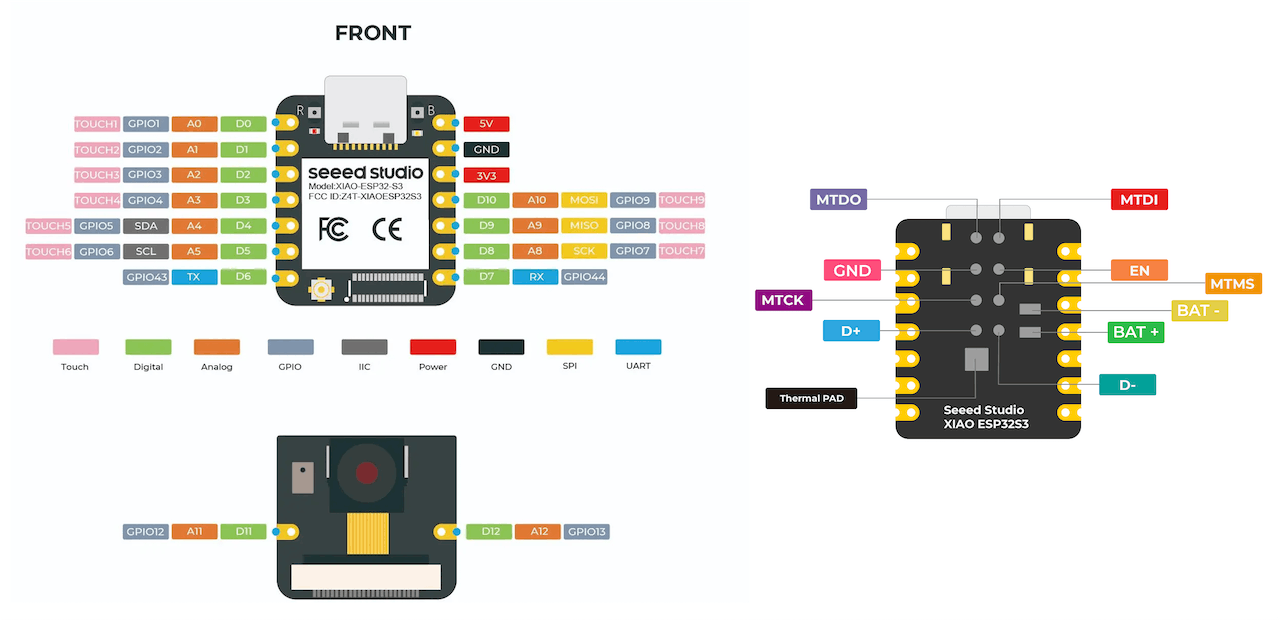

 XIAO ESP32S3 Sense 参数 处理器 – ESP32-S3R8 Xtensa LX7 双核 @ 240MHz 最大速度 无线网络 – 2.4 GHz 蓝牙 – BLE：蓝牙 5.0、蓝牙网状网络 内存 – 8Mb PSRAM & 8Mb Flash GPIO – 11 个 I/O 端口 ADC – 9 个通道 触摸开关 – 9 个触摸开关引脚。 接口 - UART， SPI， I2C & I2S 尺寸 – 21 x 17.5 毫米 相机 – OV2640 1600*1200 传感器 麦克风 – MSM261D3526H1CPM MEMS 麦克风 MicroSD – 最大 32 GB，FAT32 格式  |

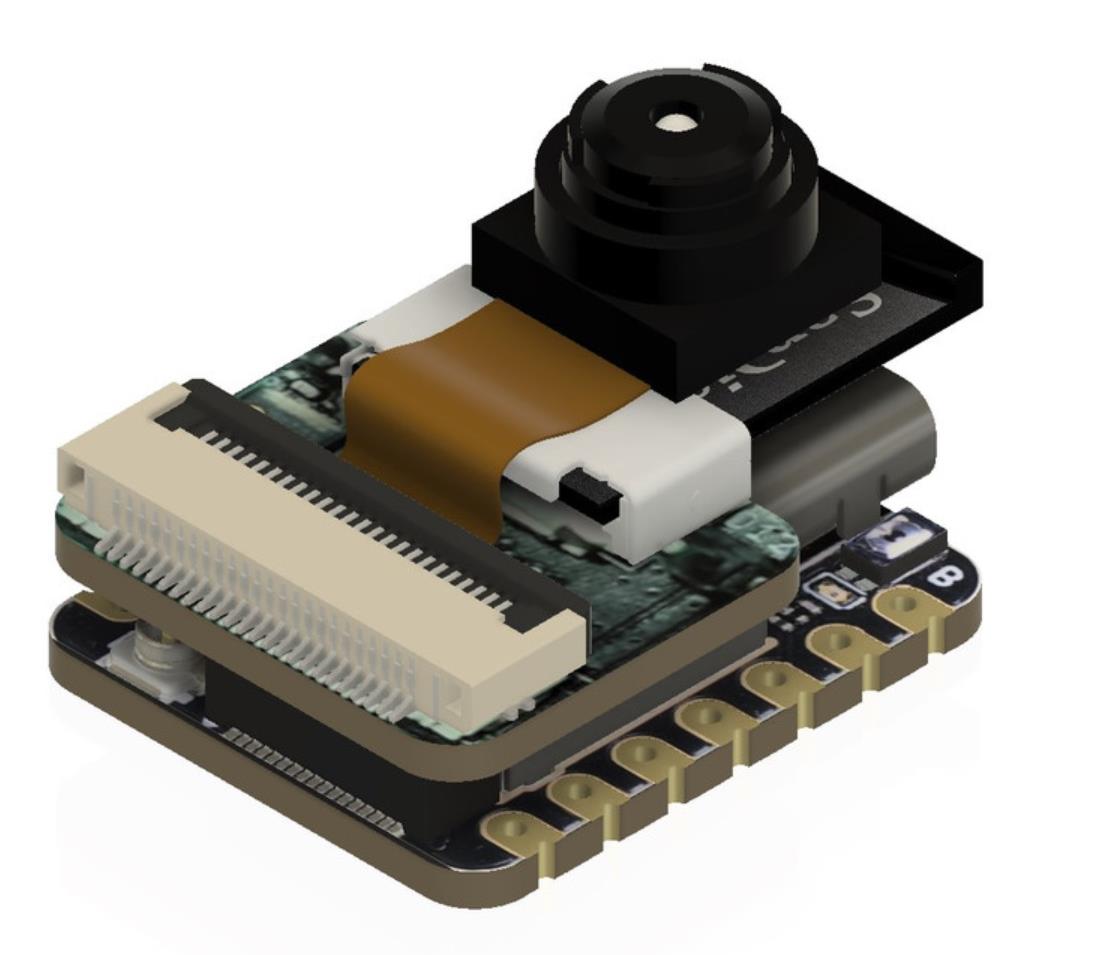

实验二百三十一：XIAO ESP32S3 Sense Wi-Fi+BLE5.0+麦克风+OV2640摄像头
视觉AI识别主控模组套装
{花雕动手做}实验三：XIAO ESP32S3 Sense的 ADC调试之实现A0读取
光敏电阻模拟量并打印效果
实验开源代码
[code]/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百三十一：XIAO ESP32S3 Sense Wi-Fi+BLE5.0+麦克风+OV2640摄像头
视觉AI识别主控模组套装
{花雕动手做}实验三：XIAO ESP32S3 Sense的 ADC调试之实现A0读取
光敏电阻模拟量并打印效果
*/
// setup 函数在按下复位按钮时运行一次：
void setup() {
// 初始化串行通信，速率为9600比特每秒：
Serial.begin(9600);
Serial.println("XIAO ESP32S3 Sense 准备就绪！");
}
// loop 函数会一直重复运行：
void loop() {
// 读取模拟引脚A0上的输入：
int sensorValue = analogRead(A0);
// 将模拟读数（范围从0到4095）转换为电压（0到3.34V）：
float voltage = sensorValue * (3.34 / 4095.0);
// 打印读取的电压值：
Serial.print("光敏电阻= ");
Serial.print(voltage);
Serial.println(" V");
delay(100);
}[/code]

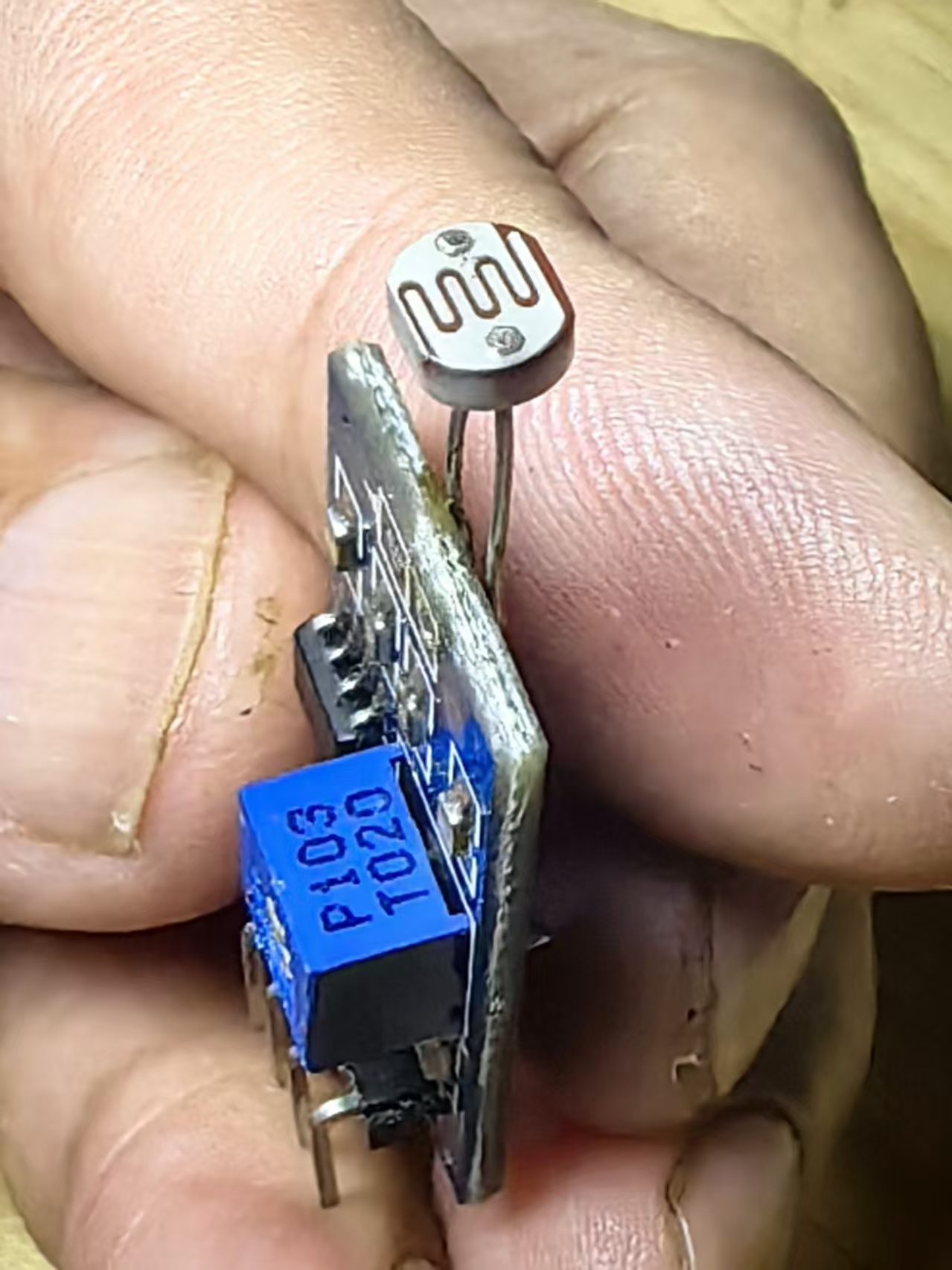

光敏电阻模块的主要组成部分
光敏电阻：核心元件，感知光线强度并改变电阻值。
电源引脚（VCC）：连接到电源，通常为3.3V或5V。
地线引脚（GND）：连接到电源地。
数字输出引脚（DO）：输出高低电平信号，用于检测光线是否达到设定阈值。
模拟输出引脚（AO）：输出模拟电压信号，反映光线强度的变化。
光敏电阻模块的应用
光线亮度检测：用于检测环境光线的亮度，如自动调节灯光亮度。
智能小车寻光：用于智能小车的光线跟踪系统。
光控开关：根据光线强度自动控制开关，如自动开关灯。
模块特点
灵敏度高：对光线变化非常敏感，响应速度快。
易于使用：模块化设计，便于与Arduino等微控制器连接。
多种输出形式：提供数字和模拟输出，适应不同应用需求。
光敏电阻模块在智能家居、自动化控制和机器人等领域有着广泛的应用。
