【花雕学编程】行空板K10系列实验之天眼定时监控系统
2024-12-042528
AI 快速预览详细
行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器等多种传感器及扩展接口。该板支持离线图像检测和语音识别，适用于STEM教育场景，帮助学生轻松实现物联网和AI项目，提升编程技能。

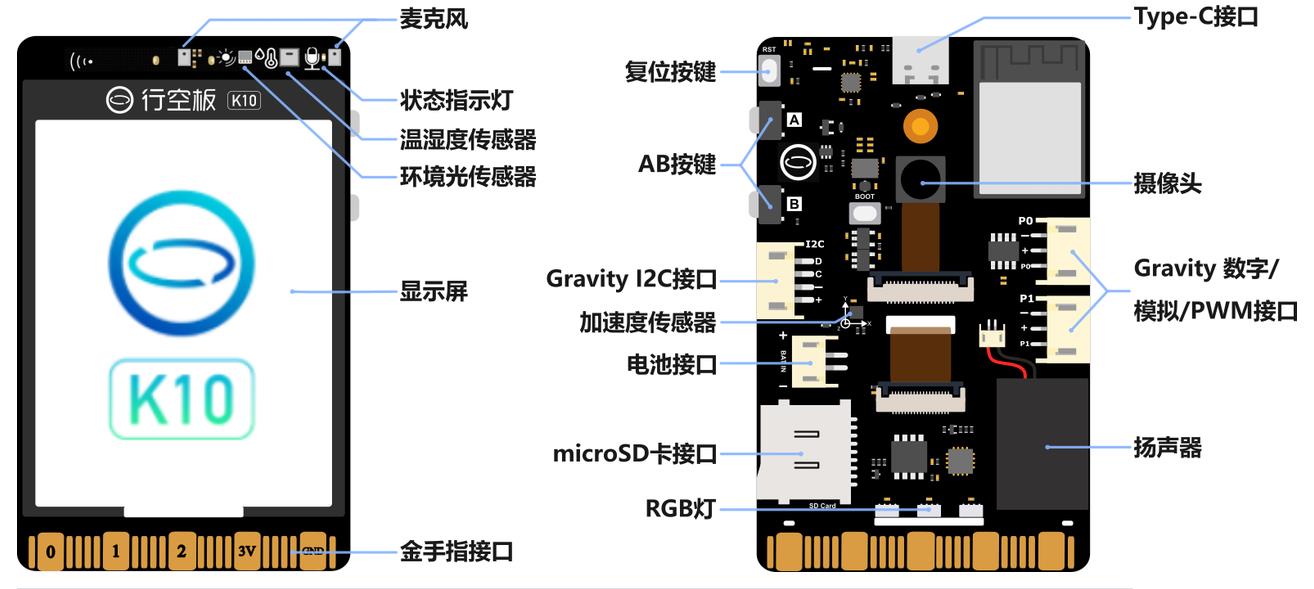

 行空板K10是一款专为快速体验物联网和学习人工智能而设计的开发学习板，100%采用国产芯片，知识产权自主可控，符合信息科技课程中编程学习、物联网及人工智能等教学需求。该板集成2.8寸LCD彩屏、WiFi蓝牙、摄像头、麦克风、扬声器、RGB指示灯、多种传感器及丰富的扩展接口。凭借高度集成的板载资源，教学过程中无需额外连接其他设备，便可轻松实现传感器控制、物联网应用以及人脸识别、语音识别、语音合成等AI人工智能项目。 主要特点 集成摄像头&内置算法，可进行离线图像检测 集成麦克风&内置算法，可进行离线语音识别 集成扬声器&内置算法，可进行离线语音合成 2.8寸彩色屏幕，数据展示更清晰 集成度高，利于教学 接口丰富，兼容软件多，扩展性好  |
1、包含库文件：
[code]#include "unihiker_k10.h"
#include "arduino_image_cache.h"[/code]
包含了unihiker_k10库和arduino_image_cache库，用于控制UNIHIKER K10设备的相关功能和图片缓存。
2、定义变量和创建对象：
[code]uint8_t screen_dir = 2; // 定义屏幕方向变量
UNIHIKER_K10 k10; // 创建UNIHIKER_K10对象[/code]
screen_dir变量定义了屏幕的方向。
创建了UNIHIKER_K10类的对象k10，用于后续的控制操作。
3、setup()函数：
[code]void setup() {
k10.begin(); // 初始化k10对象，准备设备
k10.initScreen(screen_dir); // 根据screen_dir变量初始化屏幕方向
k10.initBgCamerImage(); // 初始化背景相机图像
k10.setBgCamerImage(false); // 设置背景相机图像为关闭状态
k10.creatCanvas(); // 创建一个画布，用于图像显示和操作
k10.setScreenBackground(0x000000); // 设置屏幕背景颜色为黑色（0x000000表示黑色）
}[/code]
这些初始化步骤确保设备和屏幕在程序运行之前准备就绪。
4、loop()函数：

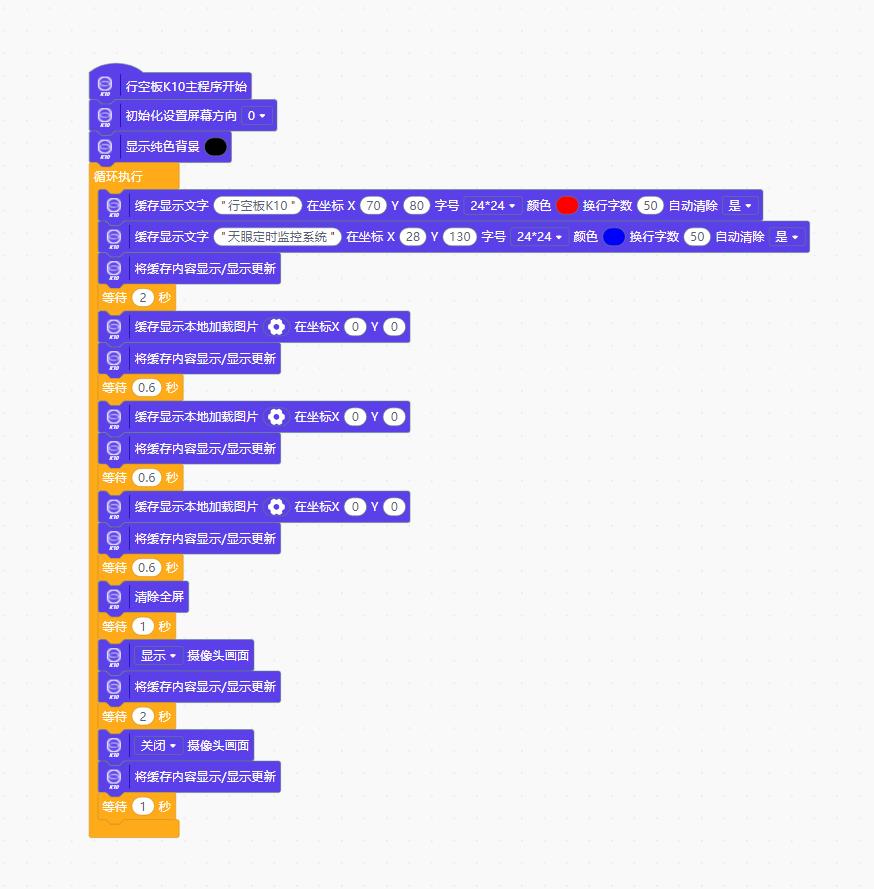

[code]void loop() {

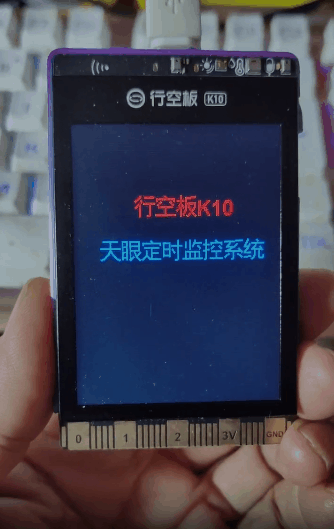

k10.canvas->canvasText("行空板K10", 70, 80, 0xFF0000, k10.canvas->eCNAndENFont24, 50, true); // 显示文本“行空板K10”
k10.canvas->canvasText("天眼定时监控系统", 28, 130, 0x0000FF, k10.canvas->eCNAndENFont24, 50, true); // 显示文本“天眼定时监控系统”
k10.canvas->updateCanvas(); // 更新画布
delay(2000); // 延迟2秒
k10.canvas->canvasDrawBitmap(0, 0, 240, 320, image_data1); // 显示第一张图片
k10.canvas->updateCanvas(); // 更新画布
delay(600); // 延迟0.6秒
k10.canvas->canvasDrawBitmap(0, 0, 240, 320, image_data2); // 显示第二张图片
k10.canvas->updateCanvas(); // 更新画布
delay(600); // 延迟0.6秒
k10.canvas->canvasDrawBitmap(0, 0, 240, 320, image_data3); // 显示第三张图片
k10.canvas->updateCanvas(); // 更新画布
delay(600); // 延迟0.6秒
k10.canvas->canvasClear(); // 清除画布
delay(1000); // 延迟1秒

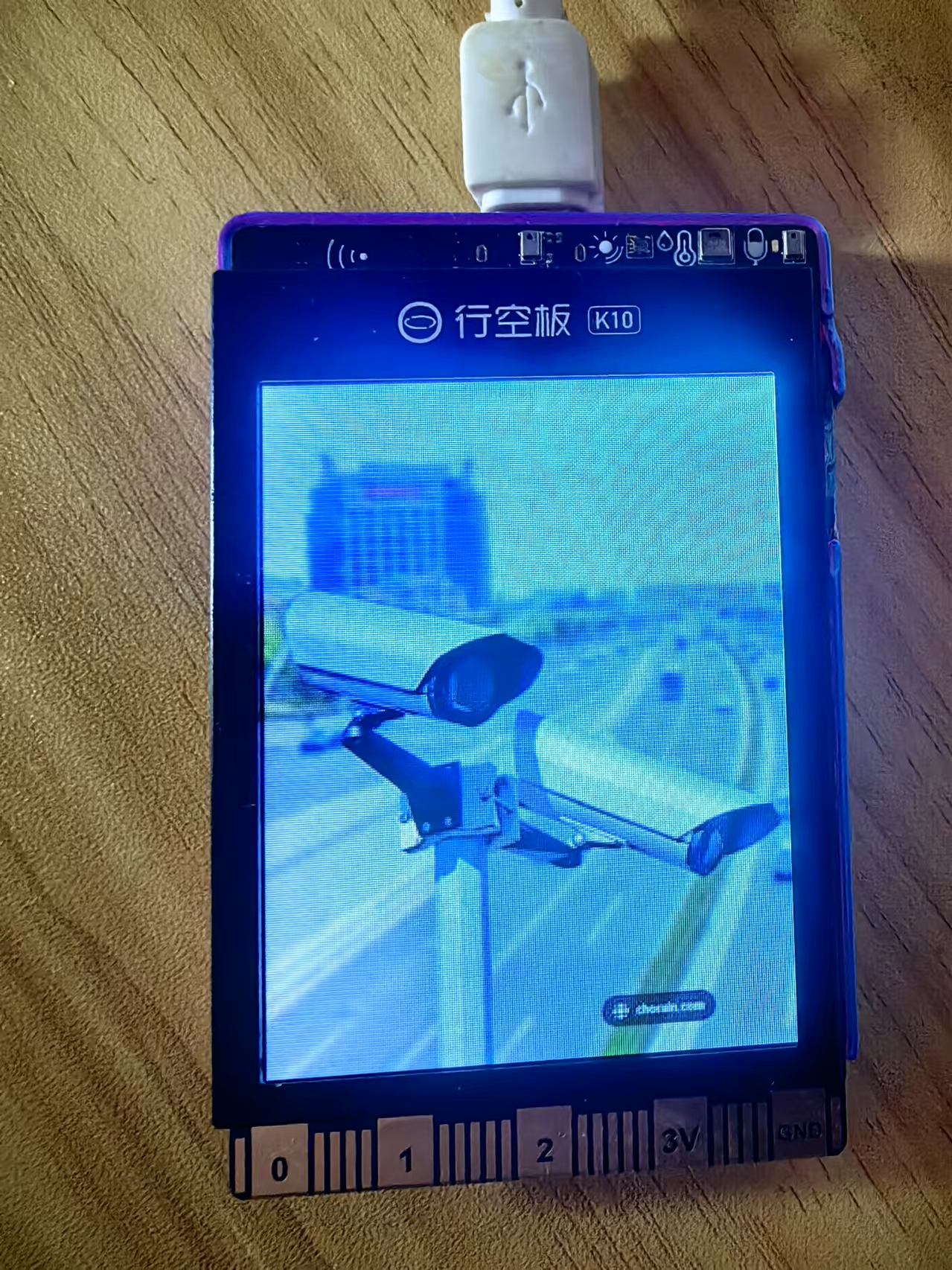

k10.setBgCamerImage(true); // 设置背景相机图像为开启状态
k10.canvas->updateCanvas(); // 更新画布
delay(2000); // 延迟2秒
k10.setBgCamerImage(false); // 设置背景相机图像为关闭状态
k10.canvas->updateCanvas(); // 更新画布
delay(1000); // 延迟1秒
}[/code]
显示文本：使用canvasText函数在画布上显示文本信息。
显示图片：使用canvasDrawBitmap函数显示图片。image_data1、image_data2和image_data3是三张图片的数据。
5、画布更新：每次设置完文本或图片后，使用updateCanvas函数更新画布，使更改生效。
延时：使用delay函数控制各步操作之间的间隔时间。
相机图像切换：使用setBgCamerImage函数开启和关闭相机图像显示。
实验开源代码
[code]#include "unihiker_k10.h" // 包含unihiker_k10库
#include "arduino_image_cache.h" // 包含arduino_image_cache库
// 创建对象
uint8_t screen_dir = 2; // 定义屏幕方向变量
UNIHIKER_K10 k10; // 创建UNIHIKER_K10对象
// 主程序开始
void setup() {
k10.begin(); // 初始化k10对象
k10.initScreen(screen_dir); // 初始化屏幕方向
k10.initBgCamerImage(); // 初始化背景相机图像
k10.setBgCamerImage(false); // 设置背景相机图像为关闭状态
k10.creatCanvas(); // 创建画布
k10.setScreenBackground(0x000000); // 设置屏幕背景为黑色
}
void loop() {
k10.canvas->canvasText("行空板K10", 70, 80, 0xFF0000, k10.canvas->eCNAndENFont24, 50, true); // 显示文本“行空板K10”
k10.canvas->canvasText("天眼定时监控系统", 28, 130, 0x0000FF, k10.canvas->eCNAndENFont24, 50, true); // 显示文本“天眼定时监控系统”
k10.canvas->updateCanvas(); // 更新画布
delay(2000); // 延迟2秒
k10.canvas->canvasDrawBitmap(0, 0, 240, 320, image_data1); // 显示第一张图片
k10.canvas->updateCanvas(); // 更新画布
delay(600); // 延迟0.6秒
k10.canvas->canvasDrawBitmap(0, 0, 240, 320, image_data2); // 显示第二张图片
k10.canvas->updateCanvas(); // 更新画布
delay(600); // 延迟0.6秒
k10.canvas->canvasDrawBitmap(0, 0, 240, 320, image_data3); // 显示第三张图片
k10.canvas->updateCanvas(); // 更新画布
delay(600); // 延迟0.6秒
k10.canvas->canvasClear(); // 清除画布
delay(1000); // 延迟1秒
k10.setBgCamerImage(true); // 设置背景相机图像为开启状态
k10.canvas->updateCanvas(); // 更新画布
delay(2000); // 延迟2秒
k10.setBgCamerImage(false); // 设置背景相机图像为关闭状态
k10.canvas->updateCanvas(); // 更新画布
delay(1000); // 延迟1秒
}
[/code]
