自制一台Si4825-A10多频段收音机
2024-12-272.5万
精华项目
AI 快速预览详细
本教程介绍了如何使用Si4825无线电芯片制作多频段收音机。该项目涵盖了MW、SW和FM频段，适合STEM教育项目。硬件清单包括Si4825芯片、开关、铁氧体磁芯线圈等。通过简单的步骤，您可以连接天线、选择波段并调台。这个项目不仅能够激发孩子对电子制作的兴趣，还能培养他们的动手能力和逻辑思维。
得益于专业无线电芯片的生产，如今我们可以通过非常简单的方式制作高质量的多频段收音机。

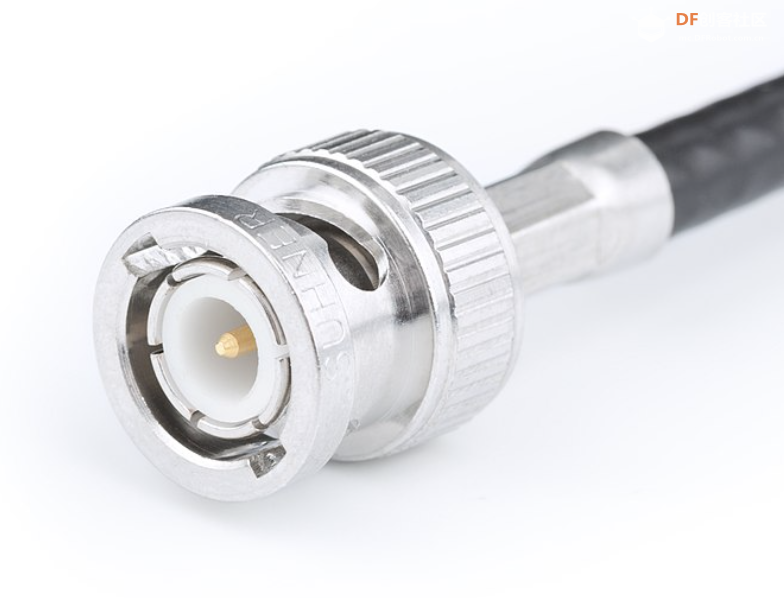

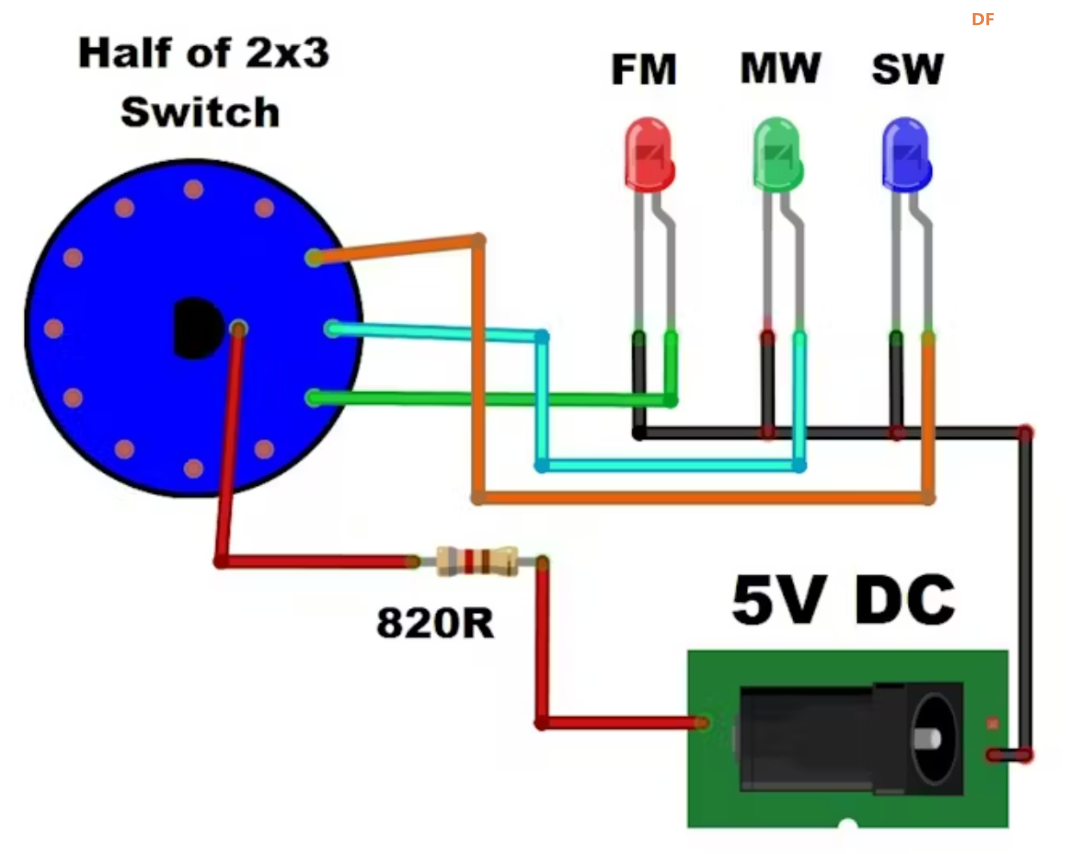

 接收器示意图 接收器的核心是Si4825 A10 IC。它不仅价格便宜，而且表现出色，完全覆盖了MW（中波），SW （短波）和 FM （调频）三个段频。  小东西物美价廉 接收器的背面有用于 AM 和 FM 天线的 BNC 连接器，一个频率为32.768kHz的晶体直接安装在芯片上。  BNC连接器  频带选择由一个实际形成分压器的开关完成，给定的电阻覆盖了以下频率范围：

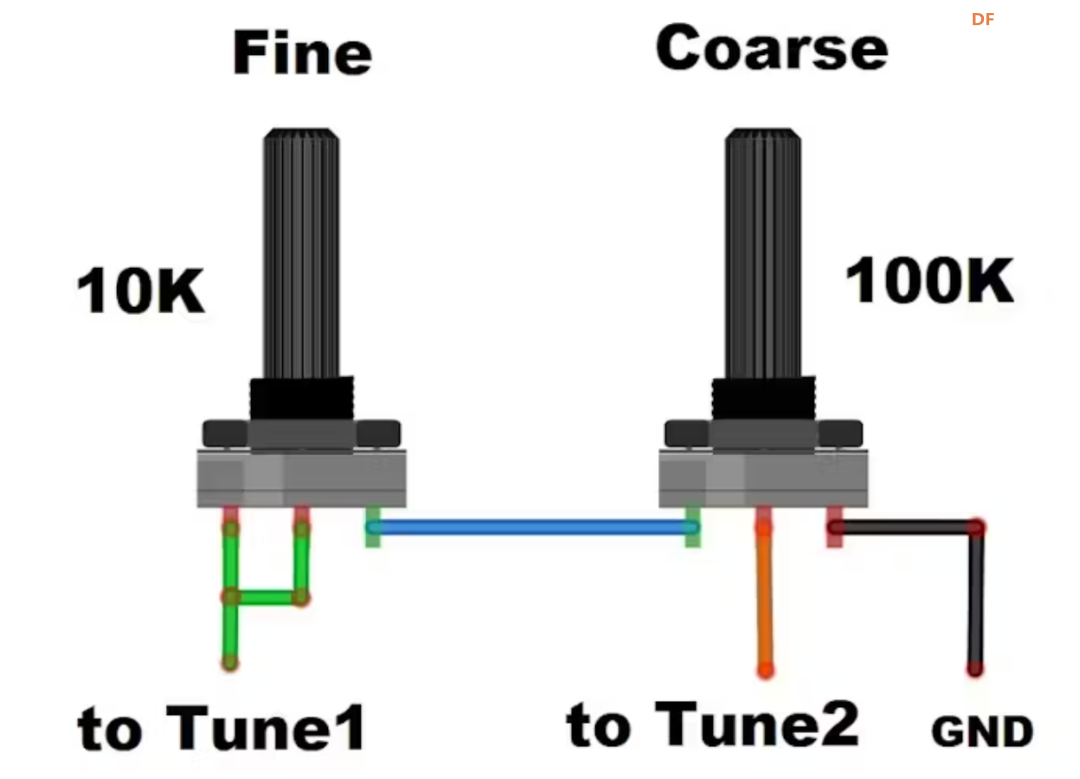

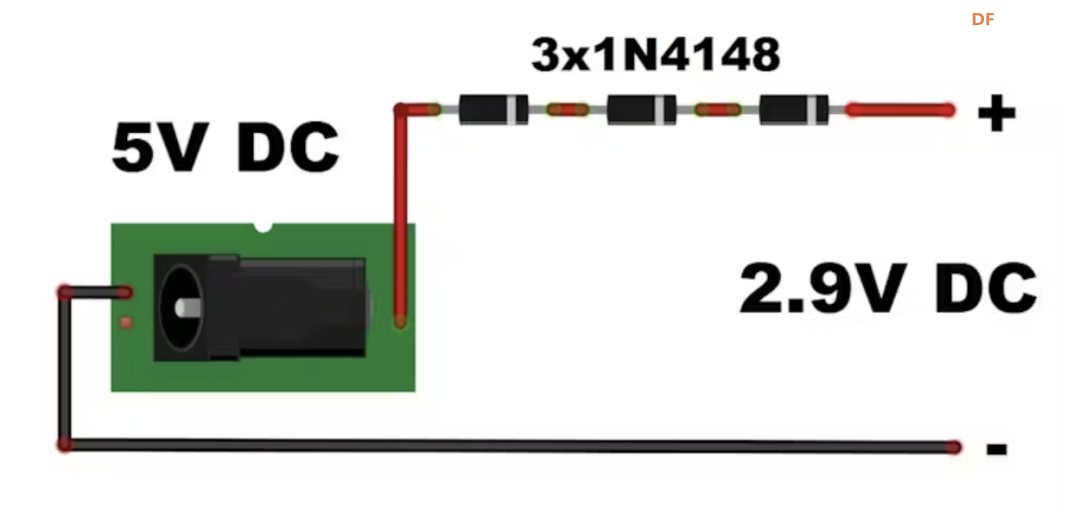

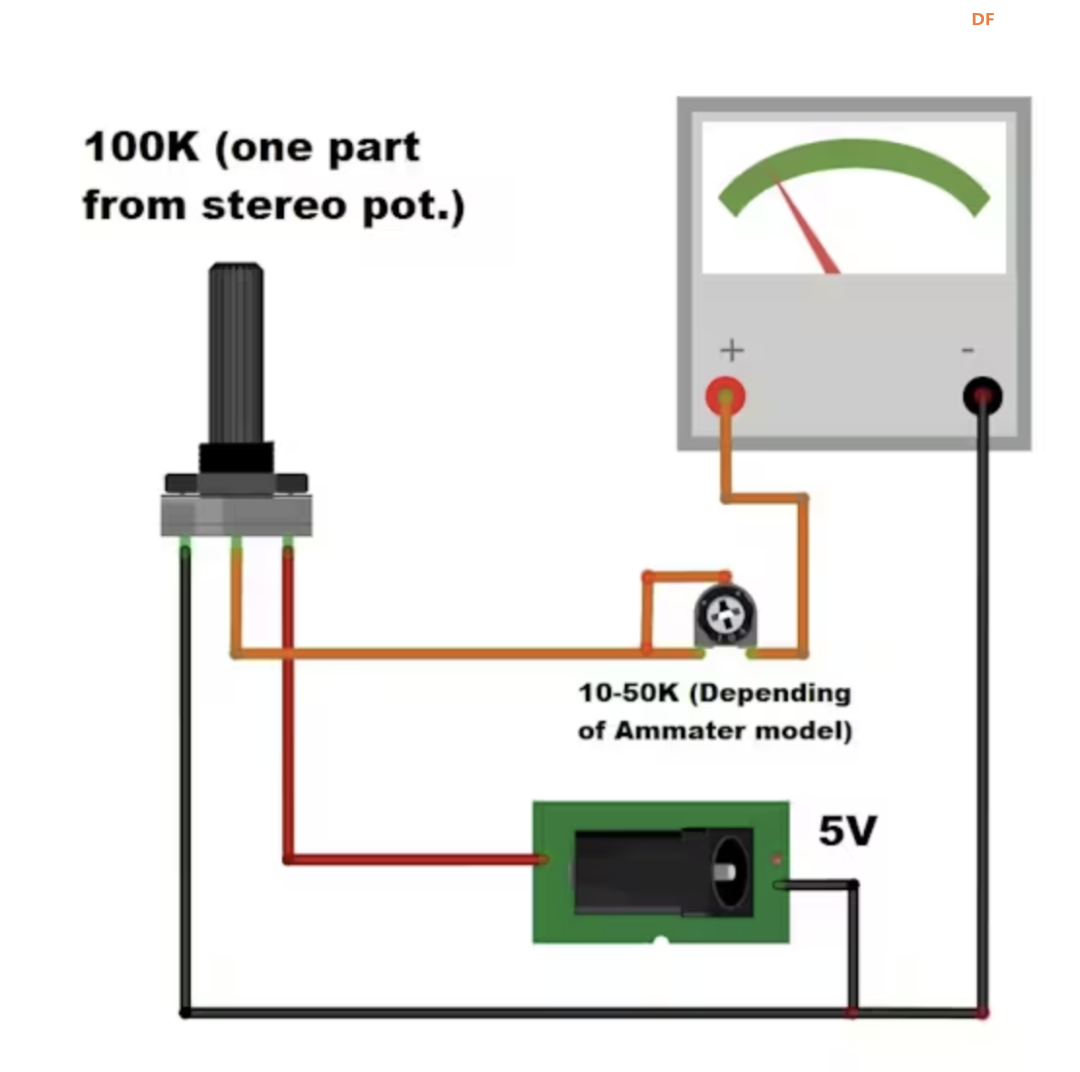

 频率选择使用两个电位器，通过改变Tune1和Tune2引脚之间的电压来实现。  100k电位器用于粗调，10k电位器用于微调 100K立体声电位器的另一个通道通过串联的10K微调电位器连接到微安表，作为模拟无线电刻度。当调谐电位器处于最右侧位置时，我们调整微调电位器，使箭头完全偏转。  Si4825的音频输出端连接到一个小型音频放大器（与合适的扬声器相连）的输入端。 在仪器的两侧放置白色的发光二极管，以提高刻度的可读性。 值得一提的是，Si4825芯片最大应使用3.3V供电。为此，我们使用三个串联的硅二极管进行降压。

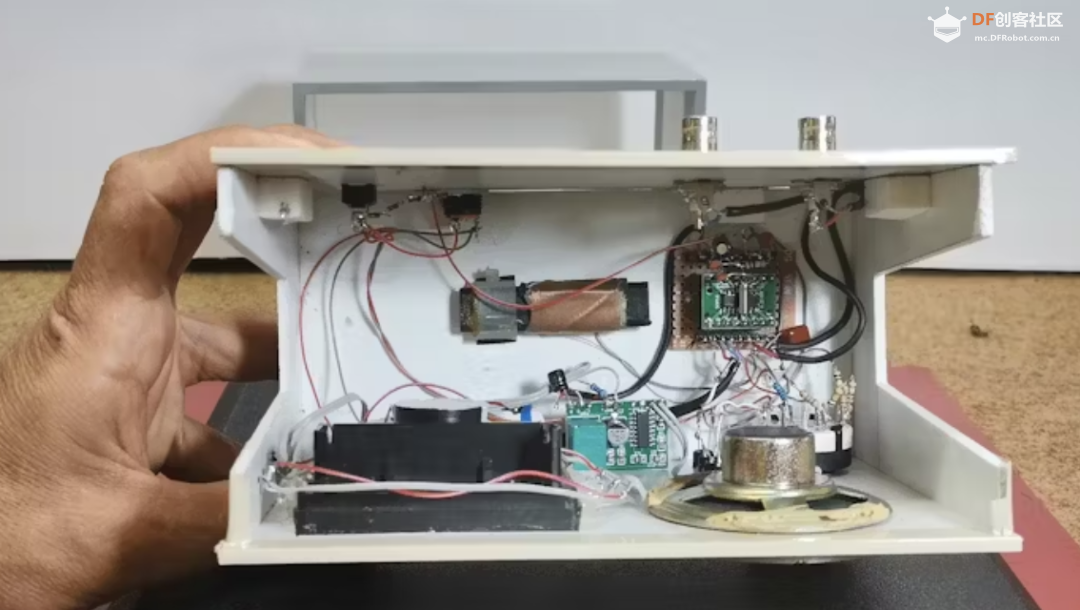

使用时，首先需要连接合适的天线，然后打开电源后，刻度立即显示给定位置，这取决于扫描电位器的电阻。电位器旋转时，仪表指针也会相应移动。然后我们选择所需的波段，设置音量，就可以开始调台了。  精美小成品 原文地址：https://www.hackster.io/mircemk/ ... dio-mw-sw-fm-29939e 项目作者：Mirko Pavleski 译文首发于：DF创客社区 转载请注明来源信息 |
