给行空板做一个“无线磁吸供电器”吧!

2025-01-161.1万
精华项目
AI 快速预览详细 收起
本教程介绍了如何为行空板M10制作一个简易的无线磁吸供电器。通过磁共振耦合技术,将电能从发射器传递到接收器,实现无线供电。所需材料包括行空板M10、无线充电模块、Type-C L型公对母转接线、M3磁性螺丝和3D打印外壳。具体步骤包括硬件连接、外壳3D打印和组装。通过这个项目,孩子可以在动手实践中学习无线充电原理和电路连接技巧。

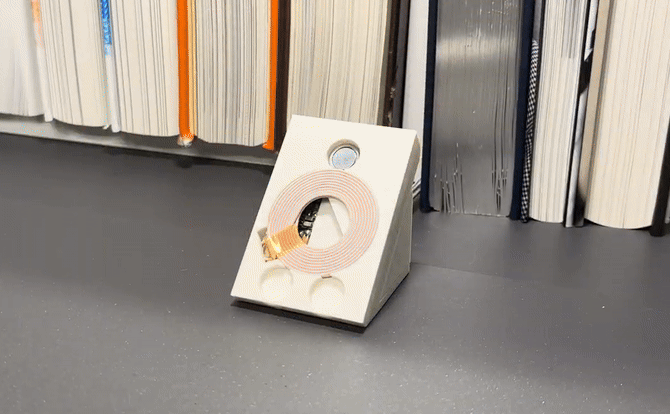

给行空板做一个“无线磁吸供电器”吧!图9

为了在行空板的应用场景中加入更多有趣的交互,我们为行空板M10制作了一个简易的无线磁吸供电器

制作视频
欢迎前往“行空板”微信公众号,查看推文。

相关知识
无线供电原理
无线电源可以通过空气、纸张甚至塑料外壳将电能传输到接收端。我们在这里使用的技术是磁共振耦合,其优点是可以无线传输能量,而无需直接接触或有线连接。它可以应用于如无线充电板、电动汽车充电等需要无线充电的场景。但由于磁场的衰减,传输距离相对较短,效率也相对较低。

磁共振耦合技术
通过磁场耦合将能量从发射器传递到接收器。其原理是利用两个谐振腔之间的磁场耦合来实现能量的传递。
该技术主要包括两个部分:发射器和接收器。发射器通常由发射腔和电源组成,而接收器由接收腔和负载组成。

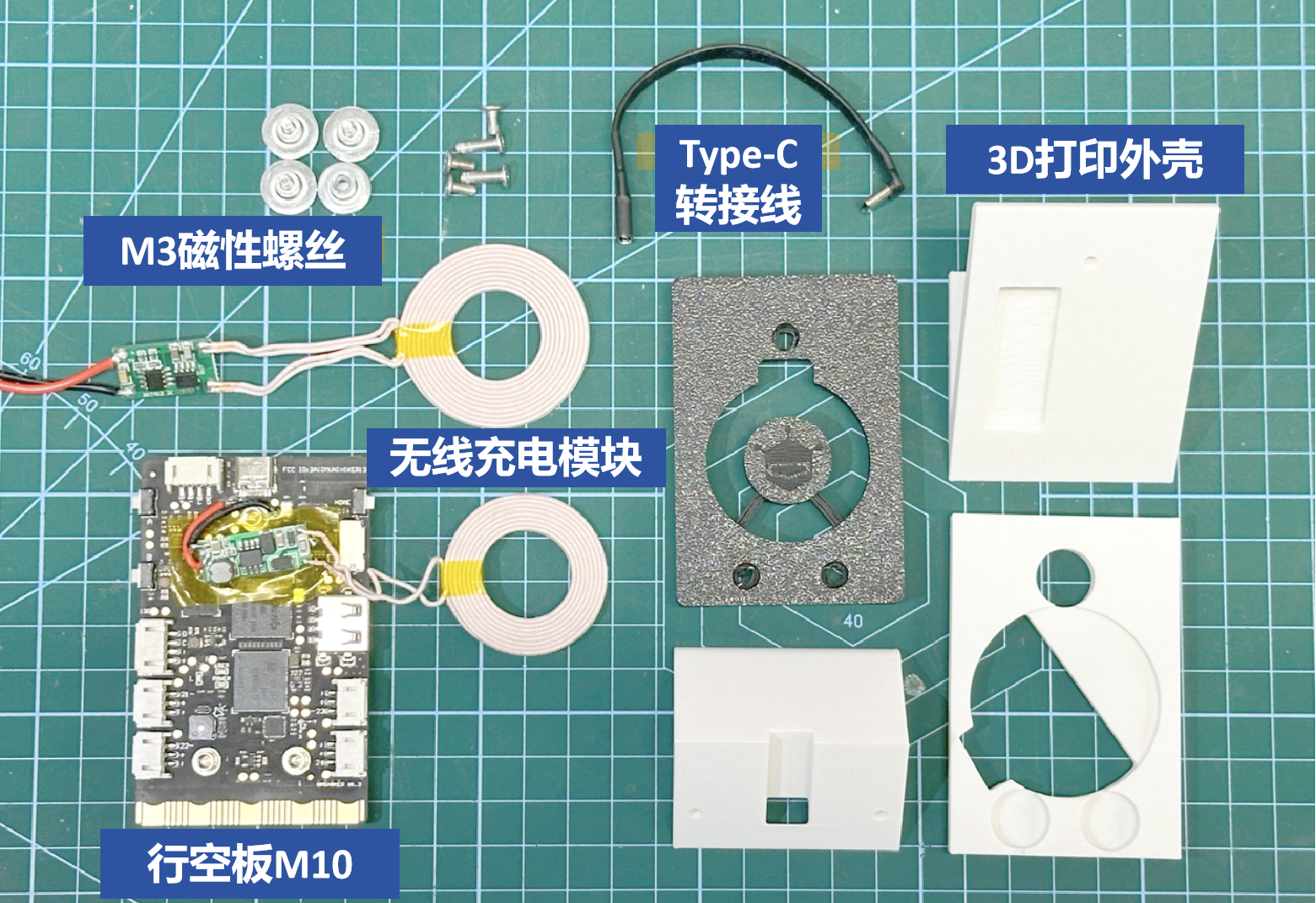

所需材料
给行空板做一个“无线磁吸供电器”吧!图1

行空板M10
无线充电模块 5V/2A
Type-C L型公对母转接线
M3磁性螺丝
充电器外壳(3D打印

具体步骤
1.硬件连接

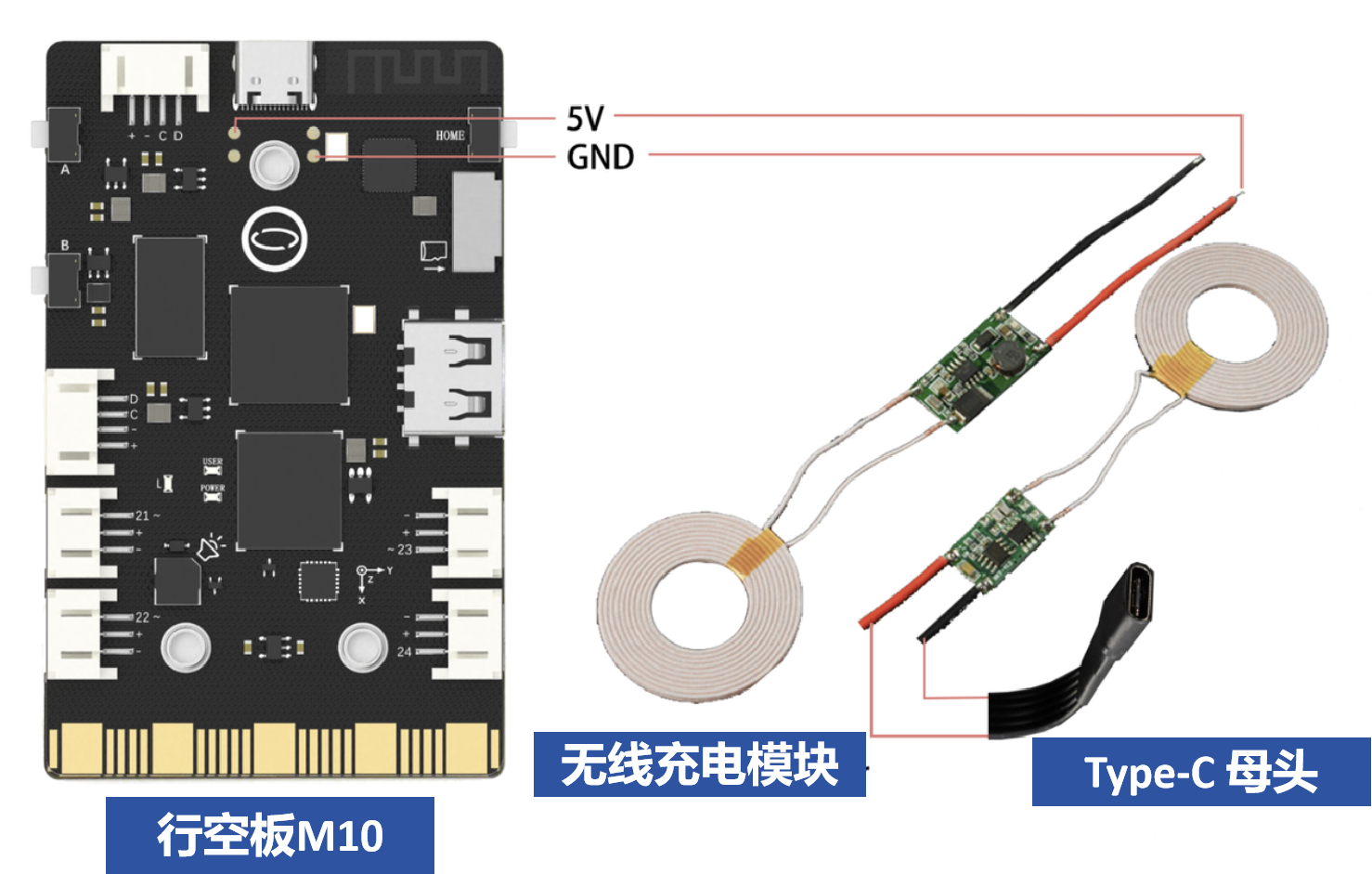

在行空板M10上,你不仅可以使用已引出的接口,还可以利用预留的金属触点进行功能扩展。例如,通过将正负极焊接到接收线圈上,你可以为行空板M10实现无线供电功能。
给行空板做一个“无线磁吸供电器”吧!图12

如上图所示,连接组件。发射器和接收器的以下连接必须单独焊接:

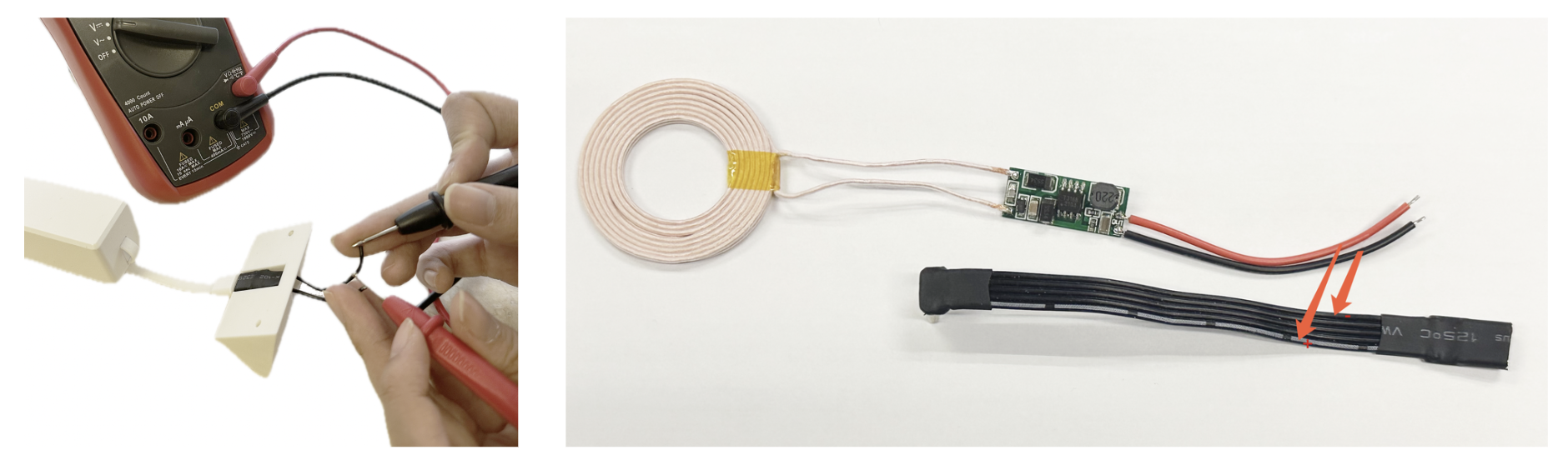

  • 焊接前,确保正负极连接正确,可用万用表验证。
  • 焊接前用万用表确保接收线圈的输出电压在4.8v-5.3v之间。

给行空板做一个“无线磁吸供电器”吧!图11

  • 组装前,确保接收器的PCB背面用绝缘胶带覆盖,以防短路。

给行空板做一个“无线磁吸供电器”吧!图13

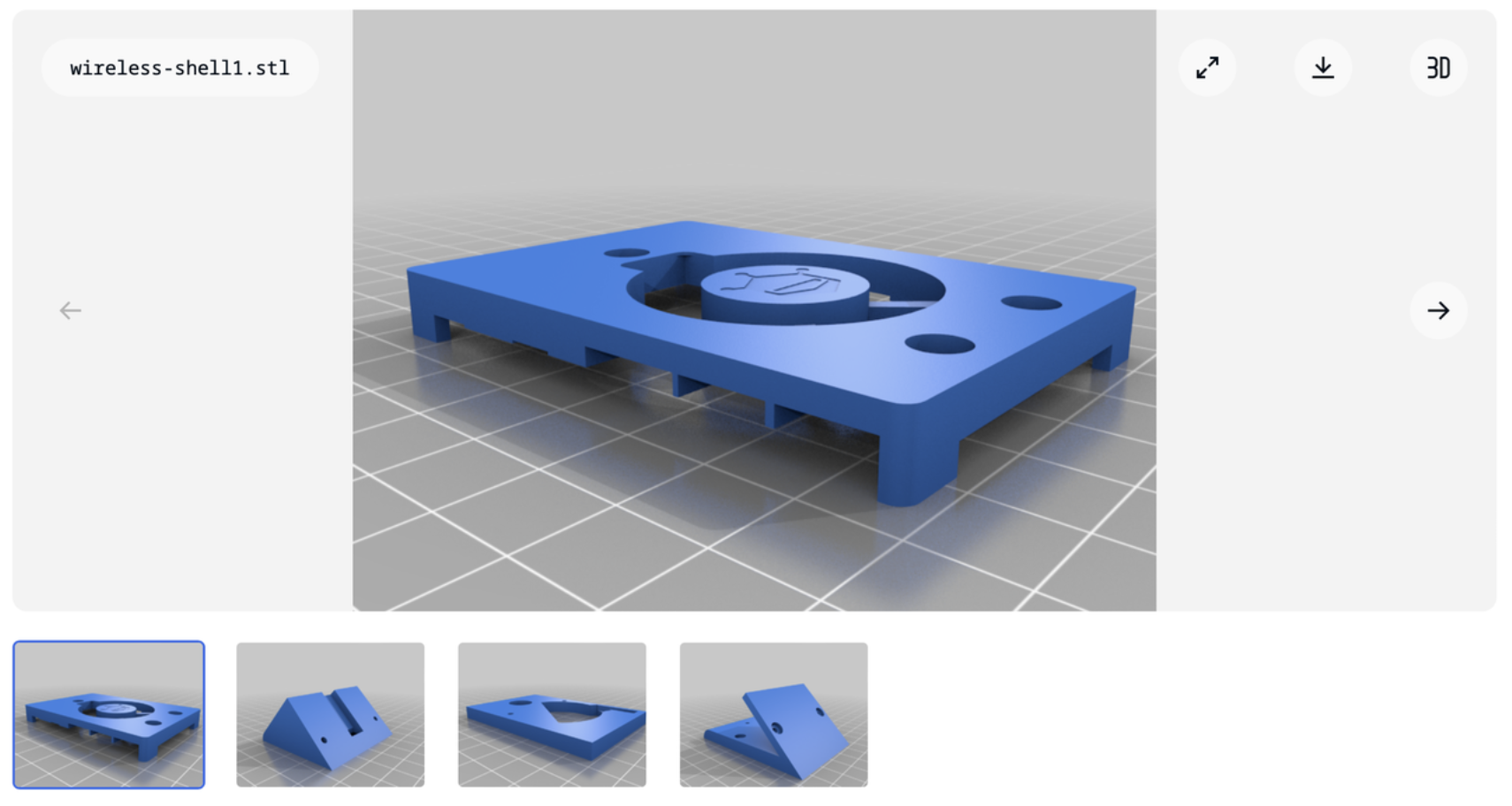

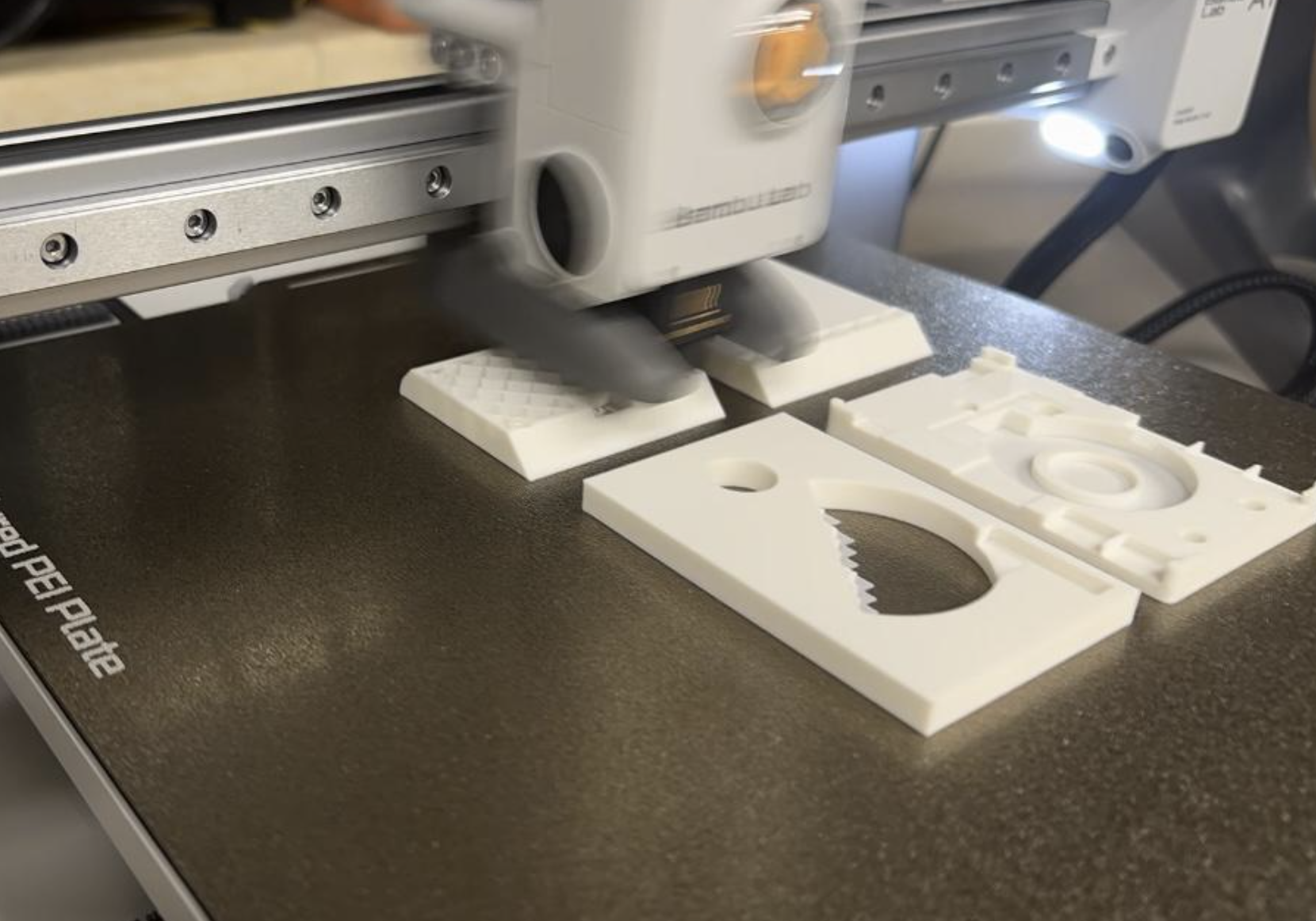

2.外壳3D打印
给行空板做一个“无线磁吸供电器”吧!图8

给行空板做一个“无线磁吸供电器”吧!图7

注意:你可能需要微调模型的线圈区域以匹配实际的线圈尺寸。

外壳3D打印文件下载附件行空板无线充电外壳.rar

3.组装
1.将焊接好的发射线圈的Type-C延长线按箭头指示的方向穿过。
给行空板做一个“无线磁吸供电器”吧!图6

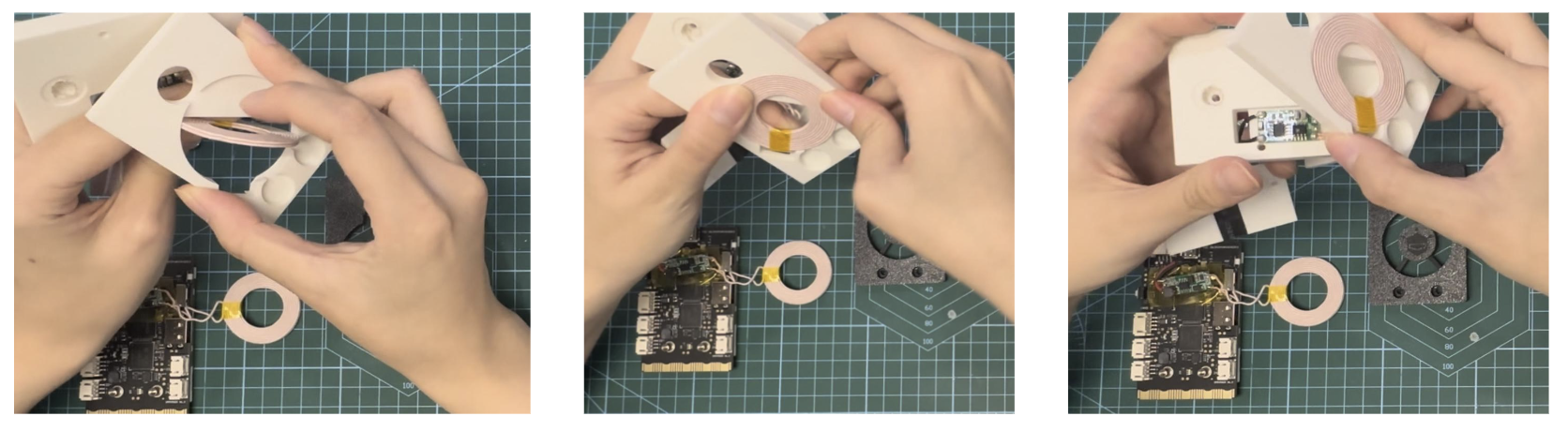

2.安装发射端线圈。
给行空板做一个“无线磁吸供电器”吧!图5

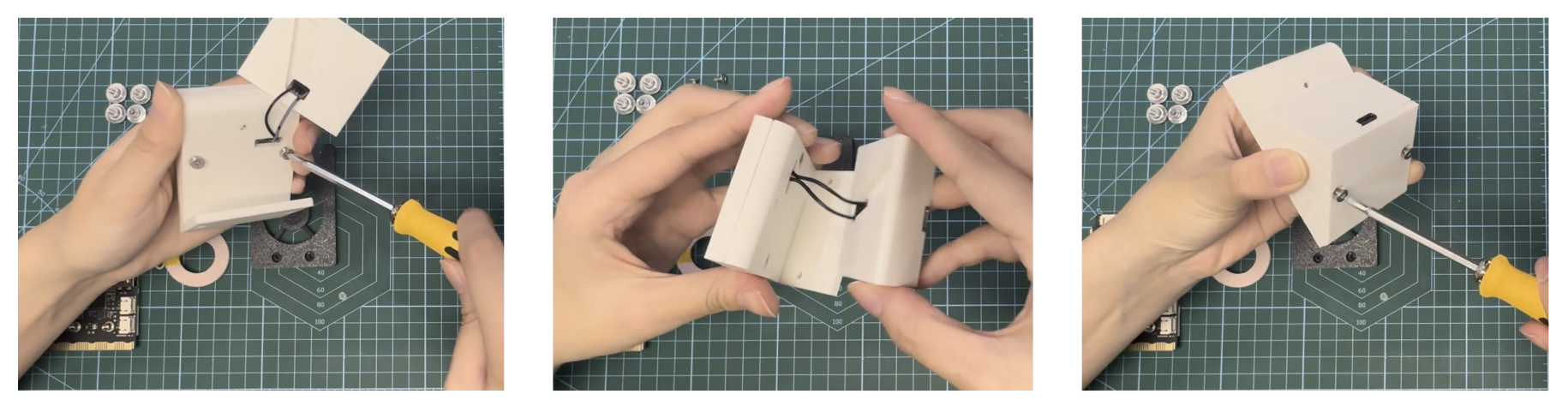

3.用螺丝将外壳板材固定。
给行空板做一个“无线磁吸供电器”吧!图4

4.在发射端安装磁性螺丝,并用螺丝从背面固定。
给行空板做一个“无线磁吸供电器”吧!图2

5.安装接收器的外壳和线圈。
给行空板做一个“无线磁吸供电器”吧!图3

6.将电感器对准外壳上的孔位,并安装磁性螺丝。
给行空板做一个“无线磁吸供电器”吧!图14

大功告成!
给行空板做一个“无线磁吸供电器”吧!图15

创作许可协议

本项目采用 None(不开放任何权利,保留所有权利) 进行许可。
