【花雕学编程】Arduino动手做（246）--ESP8266 blinker解决方案

7、实验串口返回情况2

6、实验场景图（设备）

5、打开设备，点击按钮，即可控制设备板载LED灯的亮灭，并能计数

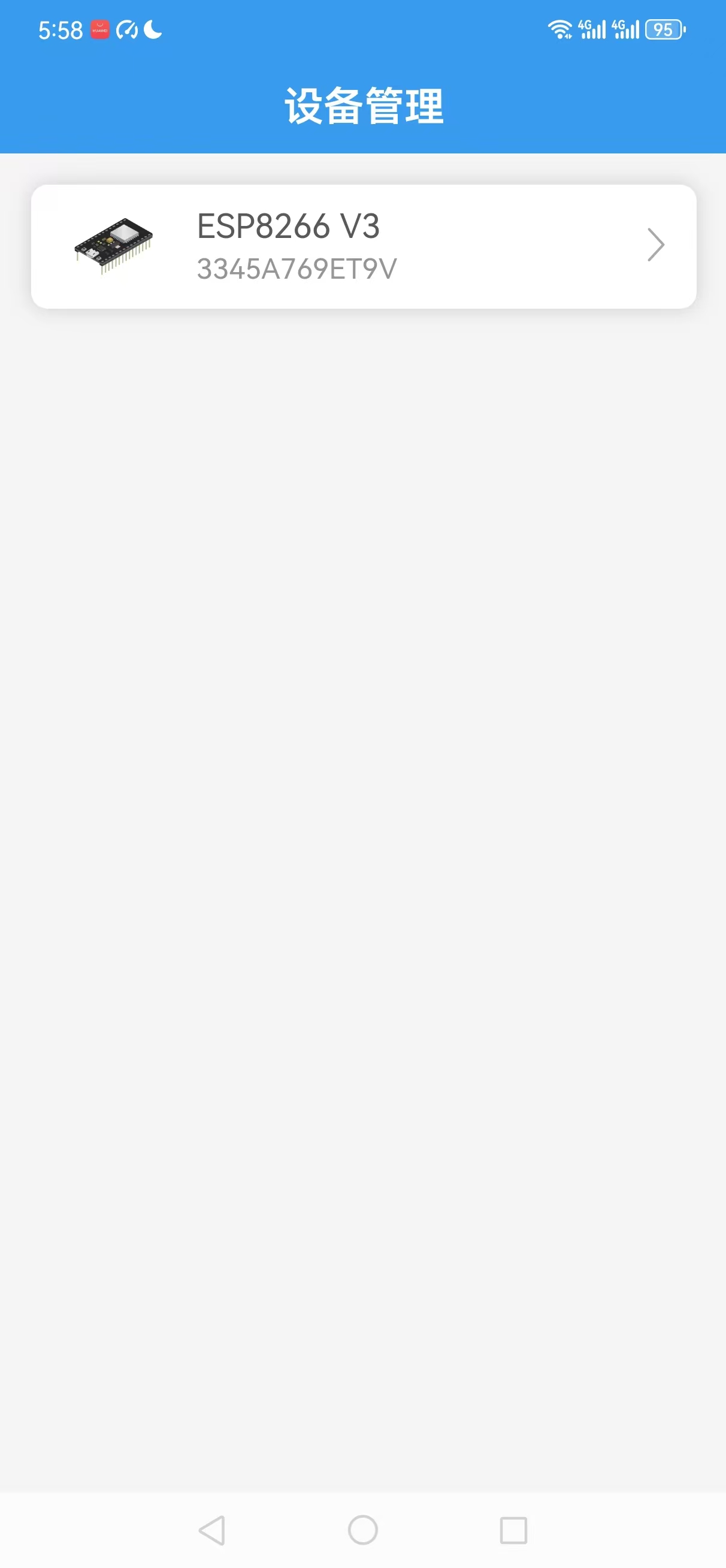

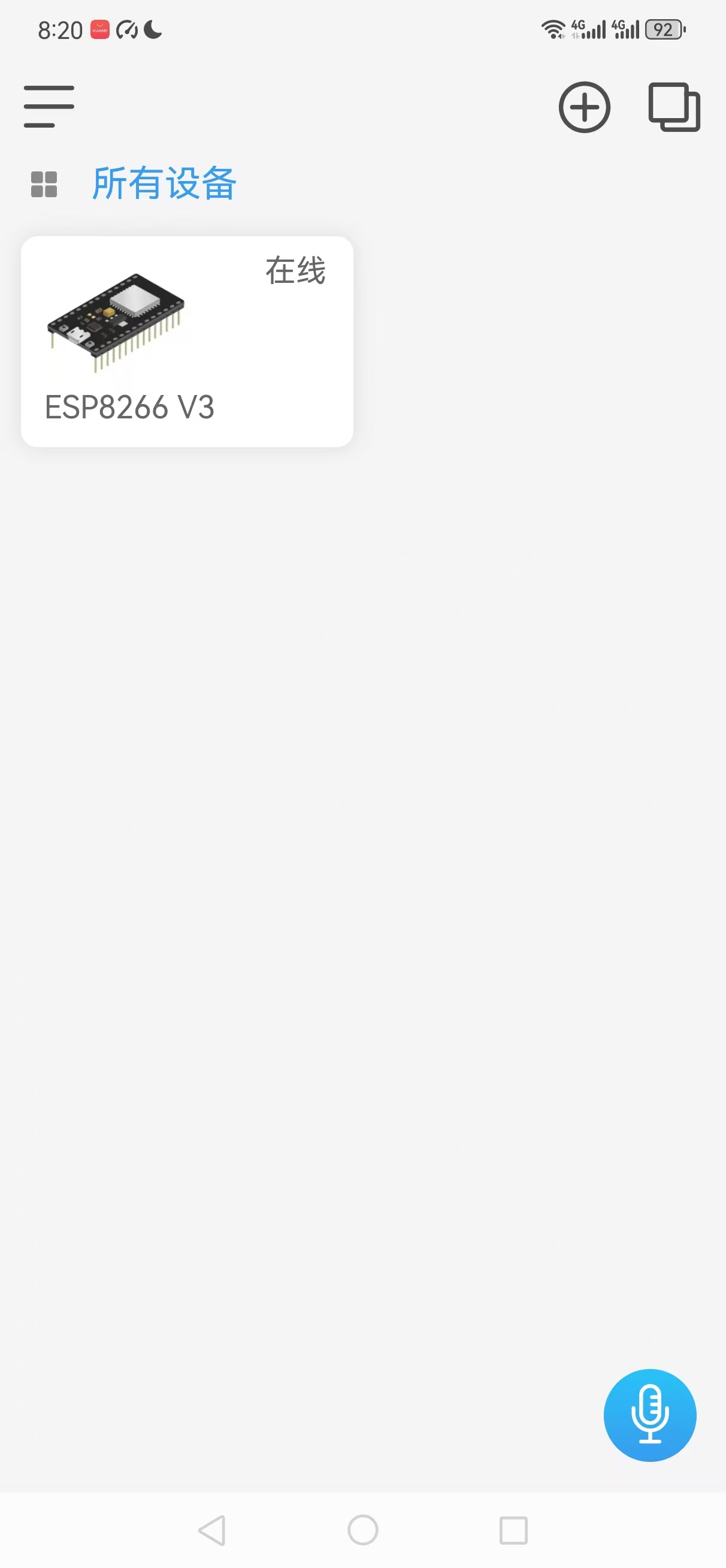

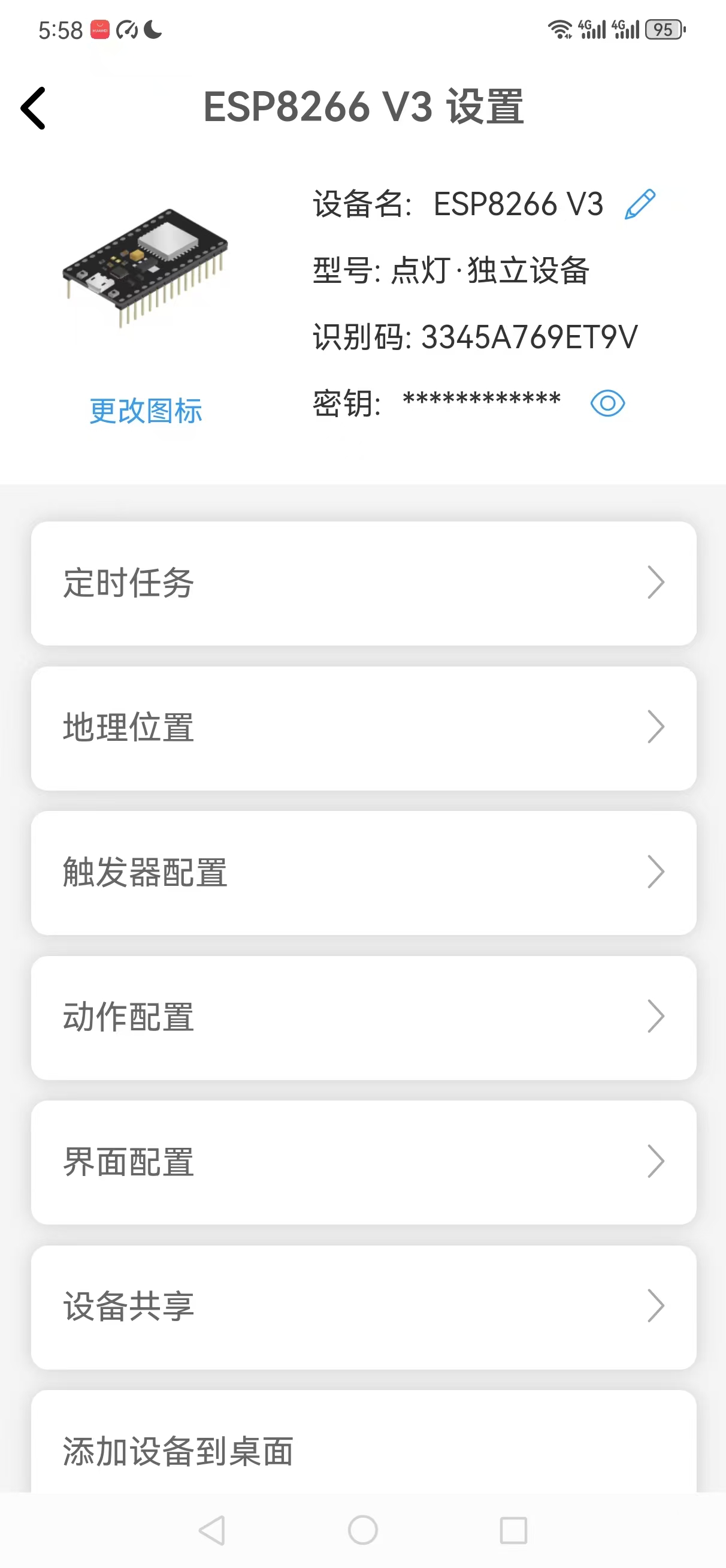

4、在手机上打开APP“blinker”，发现设备ESP8266 V3，已经在线

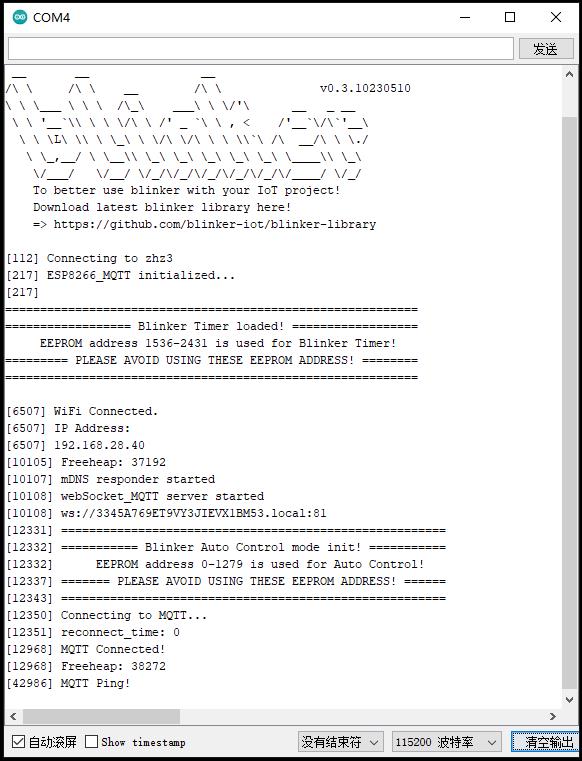

3、实验串口返回情况

2、代码解读
（1）库的引入和常量定义
[code]#include
#include [/code]
这些语句引入了ESP8266 WiFi库和Blinker库，后者用于与Blinker平台通信。
[code]#define BLINKER_PRINT Serial
#define BLINKER_WIFI[/code]
这些宏定义设置了Blinker的调试输出为串行通信，并启用了WiFi功能。
（2）WiFi和Blinker配置
[code]char auth[] = "zhz3";
char ssid[] = "z156721";
char pswd[] = "d251bb68ea";[/code]
定义了连接Blinker平台的授权码以及连接WiFi网络的SSID和密码。
（3）Blinker组件对象的创建
[code]BlinkerButton Button1("btn-abc");
BlinkerNumber Number1("num-abc");[/code]
创建了两个Blinker组件对象，一个是按钮，另一个是数字显示器。
（4）按键回调函数
[code]void button1_callback(const String & state) {
BLINKER_LOG("get button state: ", state);
digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
}[/code]
定义了一个回调函数，当按钮被按下时，输出按钮状态并切换LED的状态。
（5）数据读取函数
[code]void dataRead(const String & data) {
BLINKER_LOG("Blinker readString: ", data);
counter++;
Number1.print(counter);
}[/code]
定义了一个函数，当未绑定的组件被触发时，输出数据并增加计数器的值，同时在数字显示器上显示新的计数器值。
（6）初始化
[code]void setup() {
Serial.begin(115200);
#if defined(BLINKER_PRINT)
BLINKER_DEBUG.stream(BLINKER_PRINT);
#endif
pinMode(LED_BUILTIN, OUTPUT);
digitalWrite(LED_BUILTIN, HIGH);
Blinker.begin(auth, ssid, pswd);
Blinker.attachData(dataRead);
Button1.attach(button1_callback);
}[/code]
在setup函数中，初始化串口通信、内置LED引脚、Blinker库，并绑定数据读取和按键回调函数。
（7）主循环
[code]void loop() {
Blinker.run();
}[/code]
在loop函数中，调用Blinker的run方法，持续处理Blinker平台的通信和事件。
这段代码的主要功能是通过WiFi连接到Blinker平台，控制LED的开关，并通过按键和数字显示器与用户进行交互。

四、使用esp8266 & WiFi接入blinker测试板载LED
1、实验开源代码
[code]/*
【花雕学编程】239种传感器执行器系列实验（资料代码+仿真编程+图形编程）

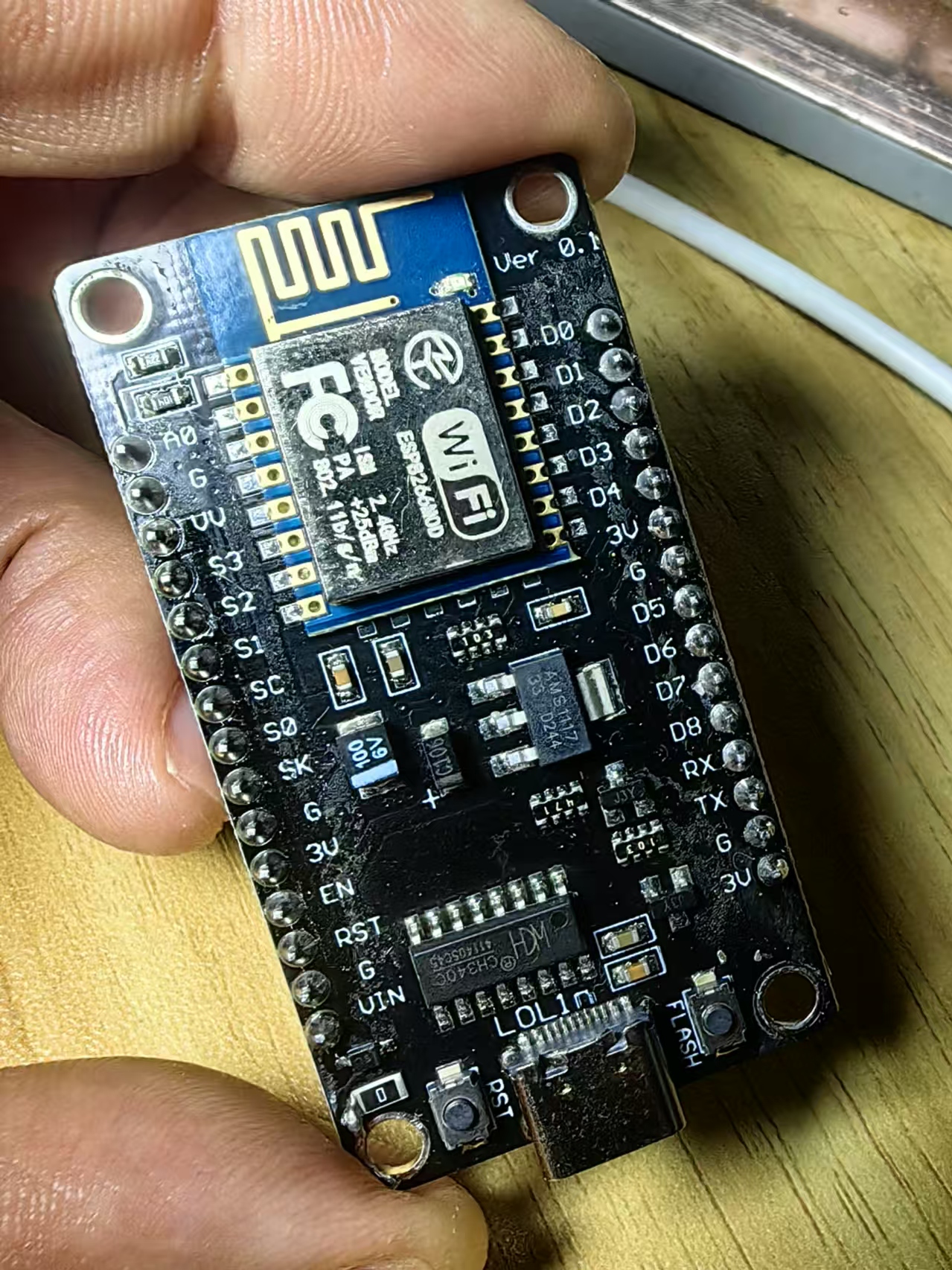

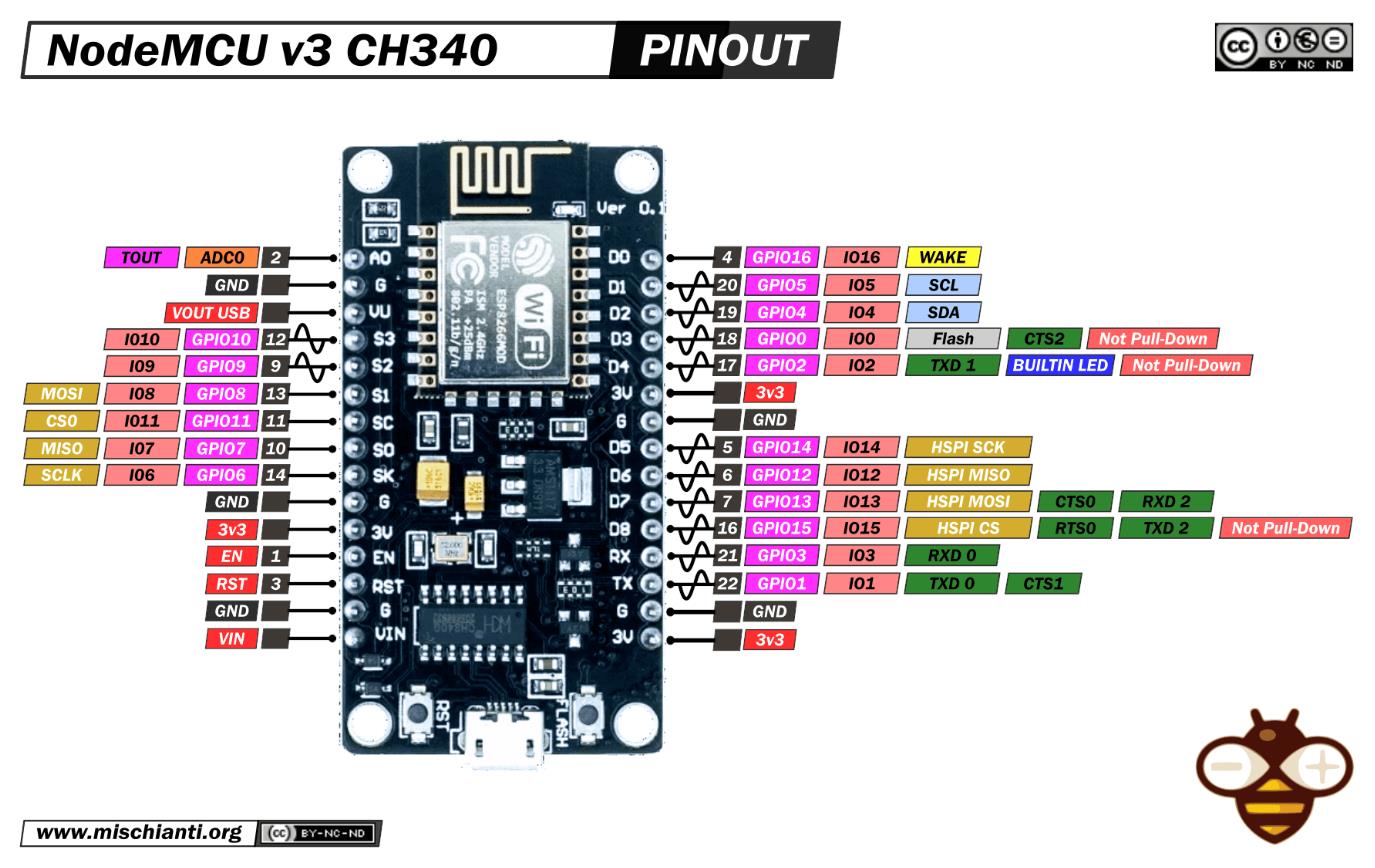

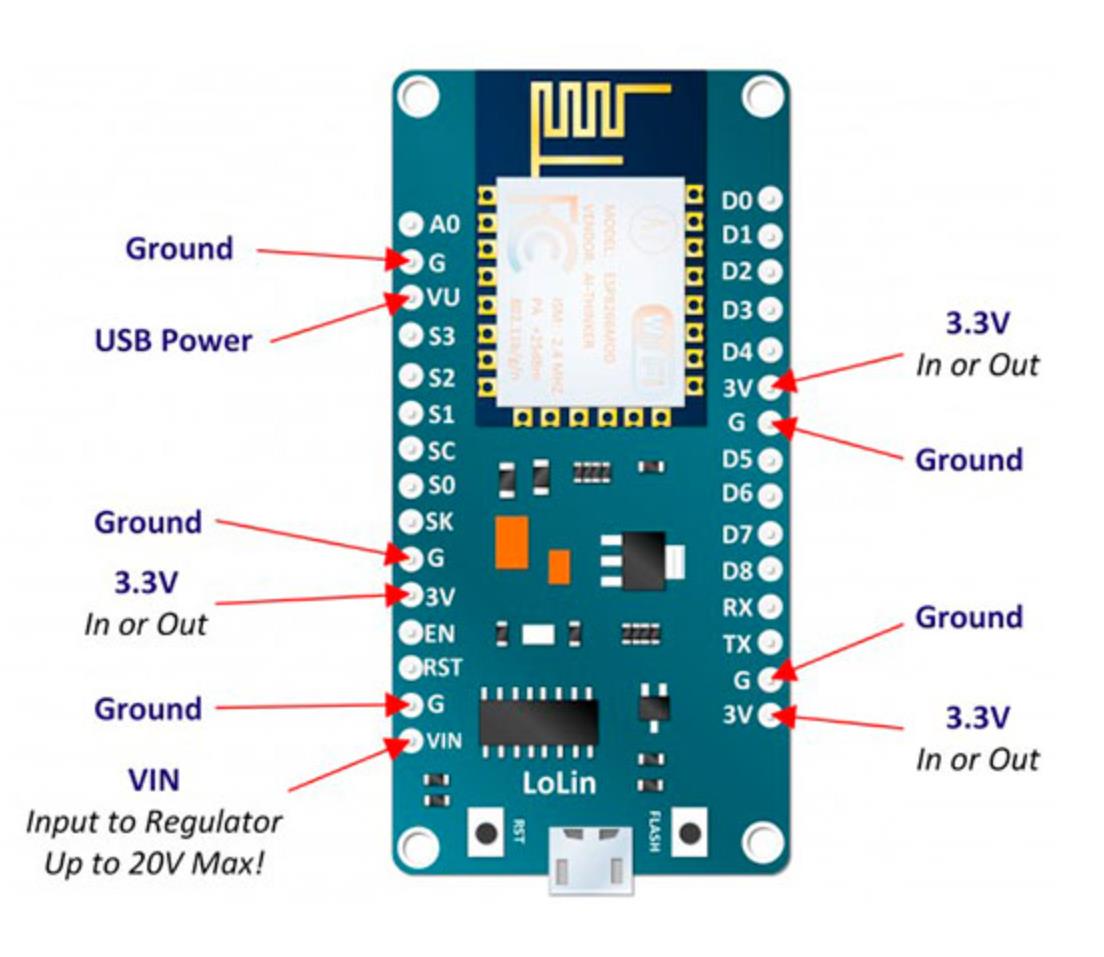

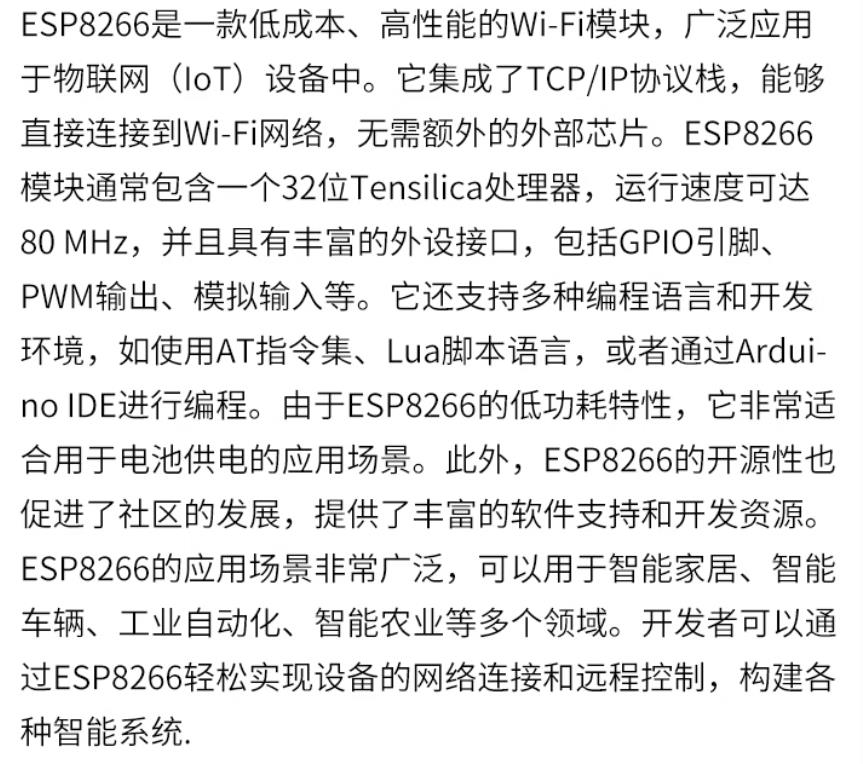

实验二百四十六：ESP8266串口wifi模块 NodeMCU Lua V3物联网开发板 CH340
实验项目之十八：使用esp8266 & WiFi接入blinker测试板载LED
*/
#define BLINKER_PRINT Serial // 设置Blinker的调试输出
#define BLINKER_WIFI // 启用Blinker的WiFi功能
#include // 本程序使用 ESP8266WiFi库
#include // 引入Blinker库
char auth[] = "d251bb68ea"; // Blinker授权码
char ssid[] = "zhz3"; // WiFi网络名
char pswd[] = "z156721"; // WiFi密码
// 新建组件对象
BlinkerButton Button1("btn-abc");
BlinkerNumber Number1("num-abc");
int counter = 0; // 计数器初始值为0
// 按下按键即会执行该函数
void button1_callback(const String & state) {
BLINKER_LOG("get button state: ", state); // 输出按键状态
digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN)); // 切换LED状态
}
// 如果未绑定的组件被触发，则会执行其中内容
void dataRead(const String & data) {
BLINKER_LOG("Blinker readString: ", data); // 输出读取到的数据
counter++; // 计数器加1
Number1.print(counter); // 显示计数器的值
}
void setup() {
// 初始化串口
Serial.begin(115200);
#if defined(BLINKER_PRINT)
BLINKER_DEBUG.stream(BLINKER_PRINT); // 设置Blinker的调试流
#endif
// 初始化内置LED的IO
pinMode(LED_BUILTIN, OUTPUT);
digitalWrite(LED_BUILTIN, HIGH); // 初始状态设置为熄灭
// 初始化Blinker
Blinker.begin(auth, ssid, pswd);
Blinker.attachData(dataRead); // 绑定数据读取函数
Button1.attach(button1_callback); // 绑定按键回调函数
}
void loop() {
Blinker.run(); // 运行Blinker
}[/code]

4、DIY界面
在设备列表页，点击设备图标，进入设备控制面板
首次进入设备控制面板，会弹出向导页
在向导页点击 载入示例，即可载入示例组件

3、在app中添加设备，获取Secret Key

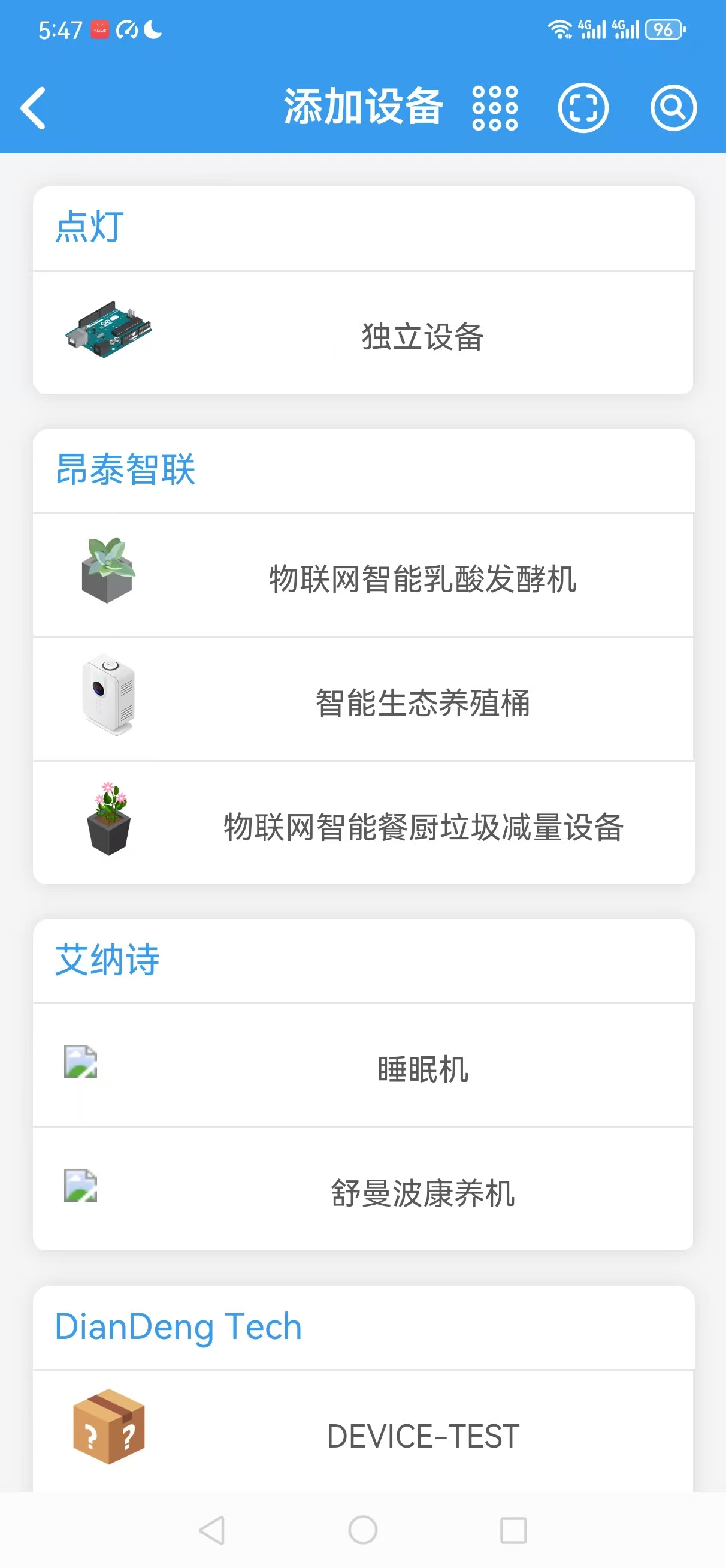

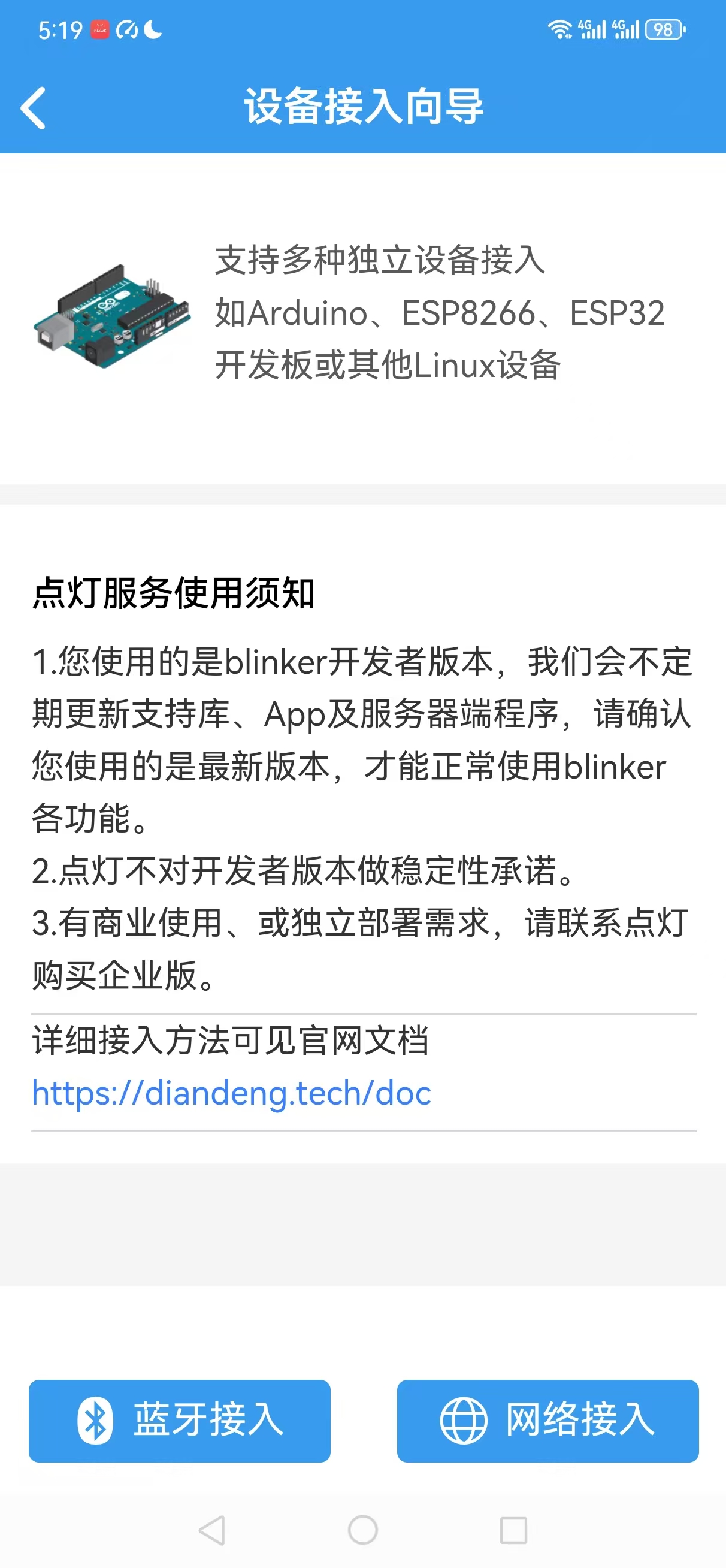

进入App，点击右上角的“+”号，然后选择 添加设备（独立设备）
点击选择Arduino > WiFi接入（网络接入）
复制申请到的Secret Key

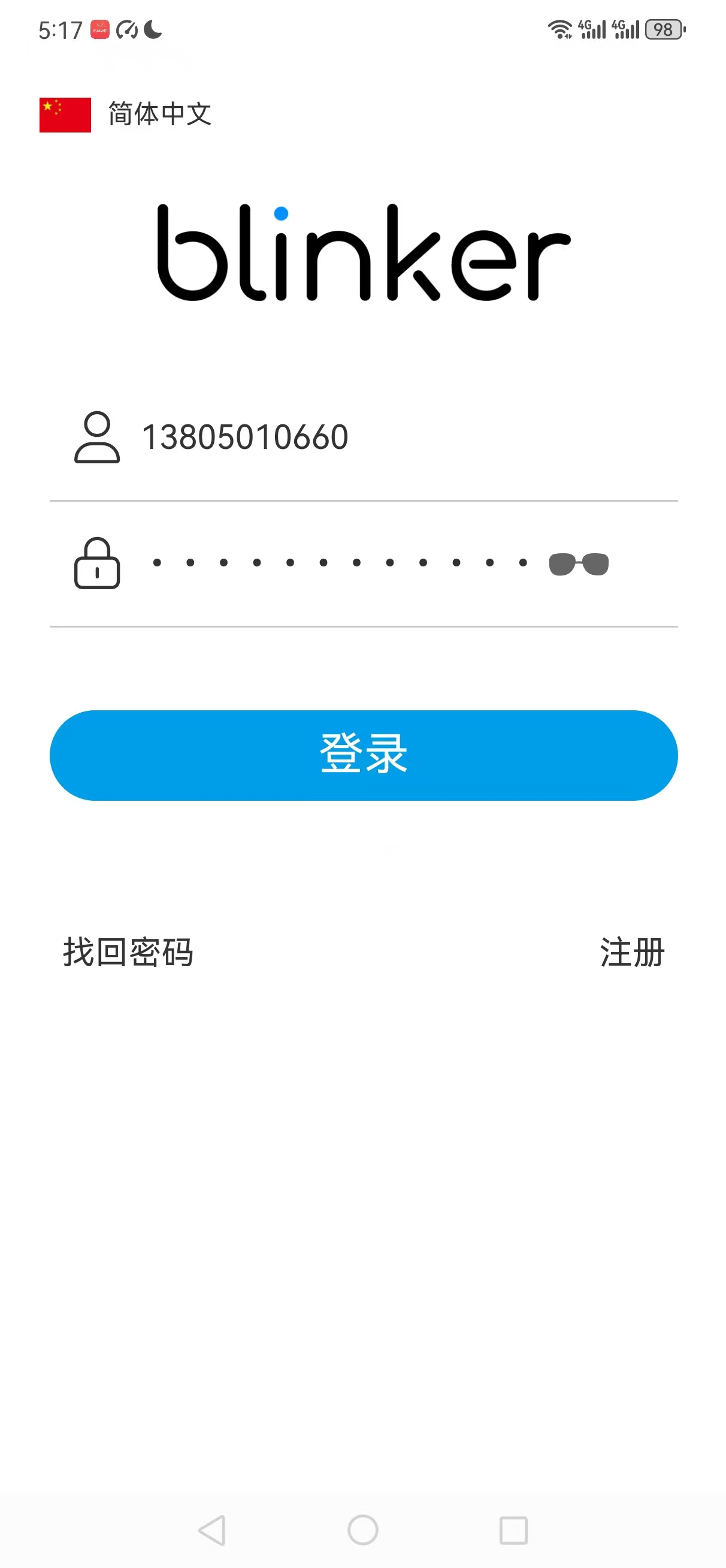

2、安装APP，注册账号并登录

三、使用esp8266 & WiFi接入

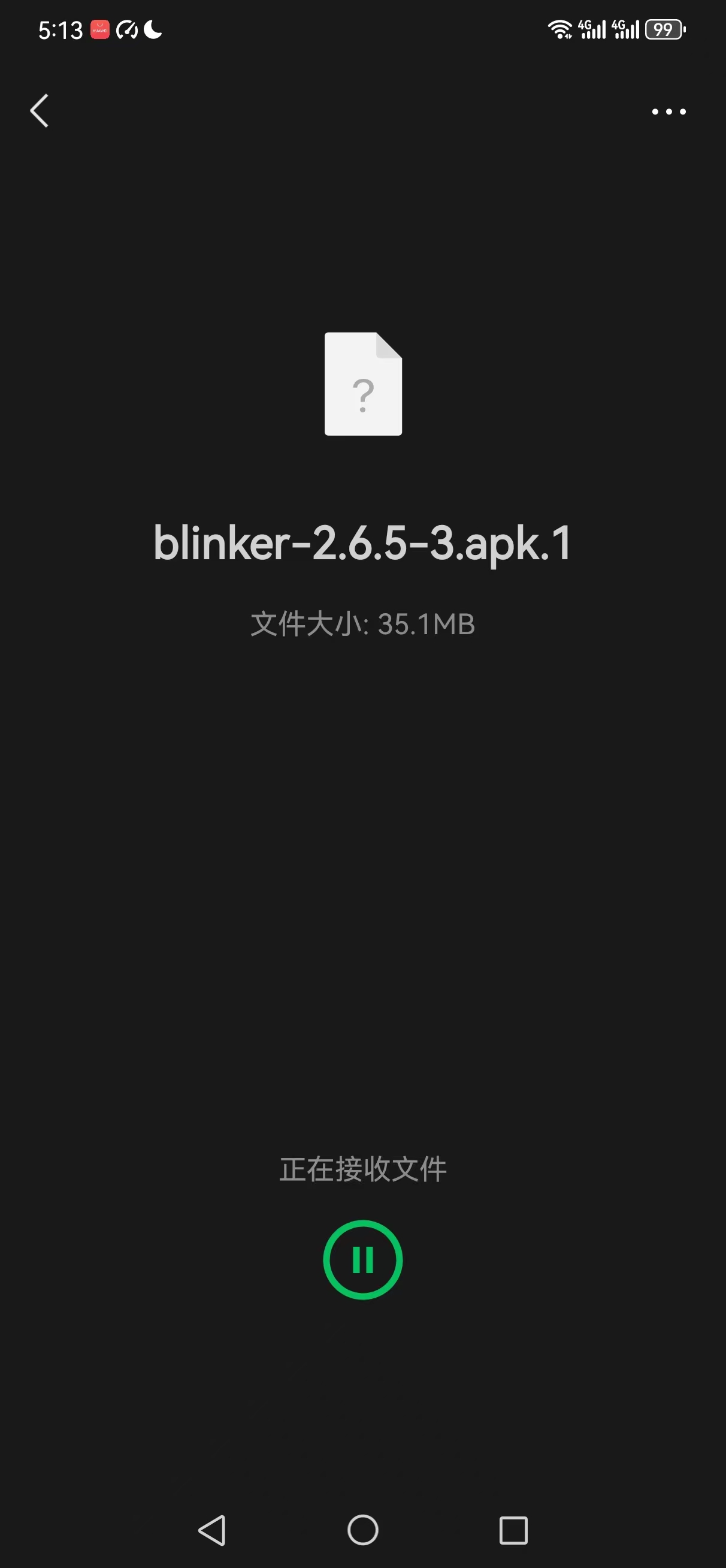

1、手机下载blinker APP
android下载：点击下载 https://diandeng.tech/dev
IOS下载：app store中搜索“blinker”下载。
下载完成后注册一个账号就可以使用blinker对外开放的功能。

二、Blinker Arduino 支持库
是一个专为物联网（IoT）开发设计的开源库，旨在简化 Arduino 设备与 Blinker 平台的连接和交互。Blinker 平台是一个物联网云服务平台，支持多种通信协议（如 MQTT、HTTP 等），能够帮助开发者快速实现设备与手机 App、Web 端的数据交互和控制。
1. Blinker Arduino 支持库的功能
设备连接：支持 Wi-Fi、蓝牙、GSM 等多种通信方式，方便 Arduino 设备接入互联网。
数据交互：通过 Blinker 平台实现设备与手机 App、Web 端的双向数据交互。
远程控制：通过手机 App 或 Web 端远程控制 Arduino 设备。
数据可视化：支持将设备数据实时显示在手机 App 或 Web 端。
多平台支持：兼容 Arduino IDE 和 PlatformIO 开发环境。
丰富的组件：支持按钮、滑块、图表、开关等多种 UI 组件，方便快速构建用户界面。
2. 支持的硬件
Blinker Arduino 支持库兼容多种 Arduino 开发板和模块，包括但不限于：
Arduino 开发板：如 Arduino Uno、Arduino Mega、Arduino Nano 等。
ESP8266：如 NodeMCU、Wemos D1 Mini 等。
ESP32：如 ESP32 DevKit、ESP32-CAM 等。
其他支持 Wi-Fi 或蓝牙的模块：如 SIM800、SIM900 等 GSM 模块。
3. 支持的通信方式
Wi-Fi：通过 Wi-Fi 连接互联网，支持 MQTT 和 HTTP 协议。
蓝牙：通过蓝牙与手机 App 直接通信。
GSM：通过 GSM 模块实现远程通信。
4. 安装 Blinker Arduino 支持库

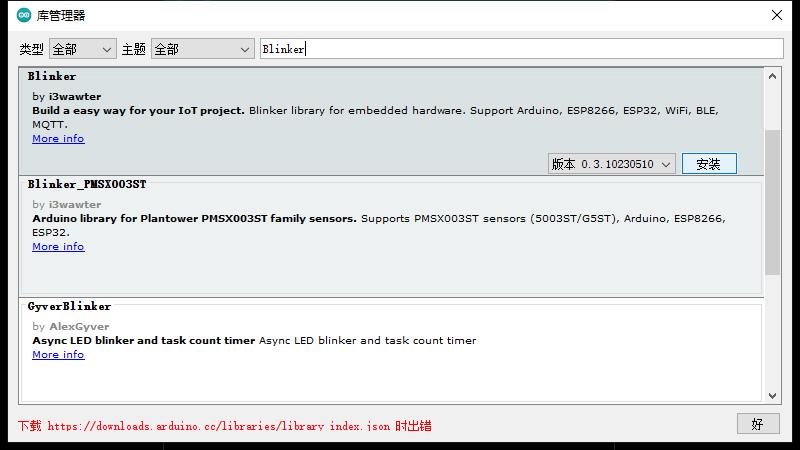

方法 1：通过 Arduino IDE 库管理器安装
打开 Arduino IDE。
点击菜单栏的 工具 > 管理库。
在搜索框中输入 Blinker。
找到 Blinker 库，点击 安装。
方法 2：手动安装

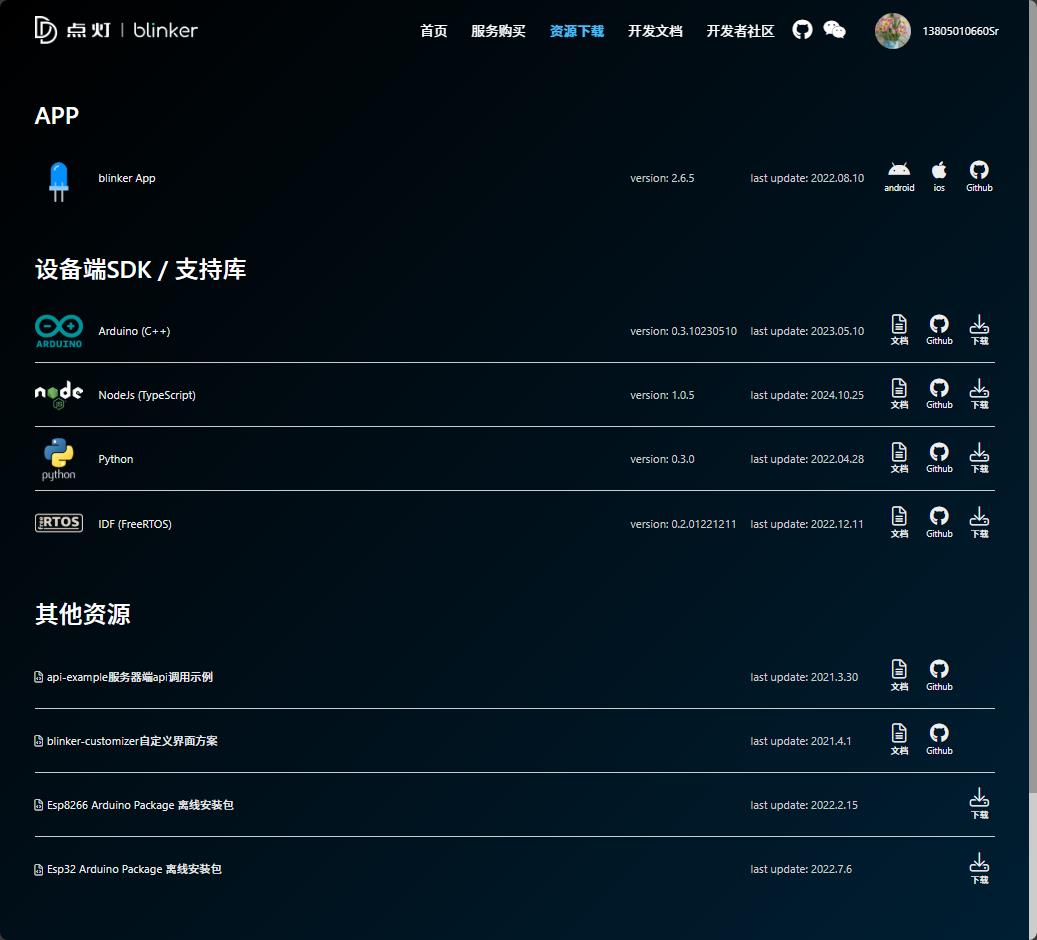

从 GitHub 下载 Blinker Arduino 支持库：Blinker Library GitHub。
https://github.com/blinker-iot/blinker-library
解压下载的文件，将文件夹重命名为 Blinker。
将 Blinker 文件夹复制到 Arduino 的库目录中（通常位于 Documents/Arduino/libraries）。
重启 Arduino IDE。

一、blinker解决方案
官方网站：https://diandeng.tech/
官方文档：https://diandeng.tech/doc
blinker是一套跨硬件、跨平台的物联网解决方案，提供APP端、设备端、服务器端支持，使用公有云服务进行数据传输。可用于智能家居、数据监测等领域，可以帮助用户更好更快地搭建物联网项目。
blinker具备哪些优势
1. 支持多种连接方式
blinker提供当前最流行的连接方式支持，如蓝牙、WiFi、NBiot/GPRS，可以应对大多数物联网场景需求。
2. 支持多种开发平台
blinker提供Arduino、freeRTOS支持库，可以使用AVR / ARM / ESP8266 / ESP32等芯片进行开发。
对于linux设备，可以使用blinker python模块进行开发。
同时也提供了esp8266支持固件，设备只需要连接一个烧写了blinker固件的WiFi模块，即可接入。
2. 提供丰富的附加功能
通信是blinker方案的核心，此外blinker也提供了多种附加功能，如：
定时控制、自动化控制、场景控制、云存储、固件更新、设备分享、微信通知、消息推送、短信报警、语音控制、智能音响接入等。这些功能都是物联网设备常见功能，现在不需要复杂的代码，你就可以轻松使用这些功能。
blinker DIY
blinker DIY是blinker团队针对diy爱好者、个人开发者推出的项目原型快速开发方案。
通常物联网项目开发，需要进行 设备端、客户端、服务器端开发，每一部分开发，都需要投入人力财力。对个人开发者，通常不可能一人完成这三部分的开发。blinker提供了手机APP到设备端的控制方案，有多种设备端SDK支持，让开发者更好的聚焦于设备端。配合由blinker团队运维的客户端（blinker APP）、服务器端，可以快速打造出自己的物联网设备。
