Microbit项目：篮球得分计数器
2025-02-194747
AI 快速预览详细

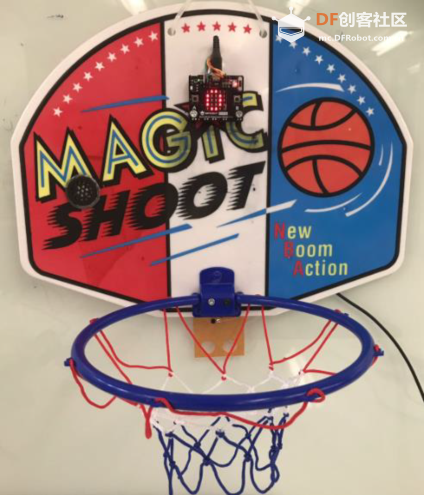

这个项目是使用Micro:bit和红外线传感器制作的篮球得分计数器。硬件清单包括红外线传感器Micro:mate和数字音箱。最终效果是当篮球通过时，得分会自动增加并播放一段旋律。难度等级适中，适合8-14岁的孩子进行STEM教育和编程启蒙。
  它是如何工作的？ 距离调整 **逆时针方向 减小距离 **顺时针方向增加距离 当这个红外线检测到范围内的障碍物时，它会发送一个低电平输出。 将你的手移向红外线LED。当你接近它们时，红外线接收器会检测到阻塞，障碍物LED会亮起。 我们正在制作一个篮球得分计数器。当环路检测到一个球通过时，得分将增加一次，同时会播放一段旋律。 如果你想重置得分，按下按钮A 连接 方式 红外线传感器 Micro: mate GND Pin 1 黑色 VCC Pin 8 红色(5V) OUT Pin 1 蓝色 数字音箱 黑色 Pin 0 黑色 红色 Pin 0 红色 绿色 Pin 0 蓝色 1. 我使用回收的亚克力板，用2个螺丝和螺母固定，钻了2个5mm的孔。 2. 调整距离并测试范围。将红外线弯曲90度。 3. 将红外线插入到2个孔中（侧视图）。 4. 红外线传感器的背面视图。 M4螺丝用于替换micro: mate中使用的现有螺丝。由于螺丝较长，我们可以将micro: bit和micro: mate安装到板子上。 代码 尽管规格说明显示它可以从3v到5v操作，但你会发现micro: bit的3v无法驱动这个红外线传感器。 编程后，记得将micro USB连接器连接到micro: mate的Vin，并将选择开关切换到5V。 . |
-
