行空板K10摄像头外接前置/延长并翻转
2025-02-285381
AI 快速预览详细
本文介绍了如何通过24Pin FPC转接板和排线将行空板K10的摄像头外接并翻转。首先，需要准备24Pin FPC软排线和24Pin FPC转接板。然后，按照详细的步骤将摄像头从行空板K10上取下，并通过转接板和排线将其外接并翻转。最后，上传代码进行测试，确保摄像头成功显示并翻转。这个方法适用于AI视觉识别项目，特别适合青少年科创比赛。
|

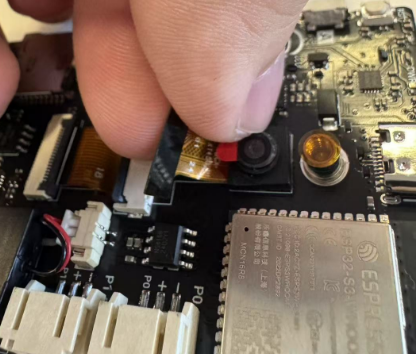

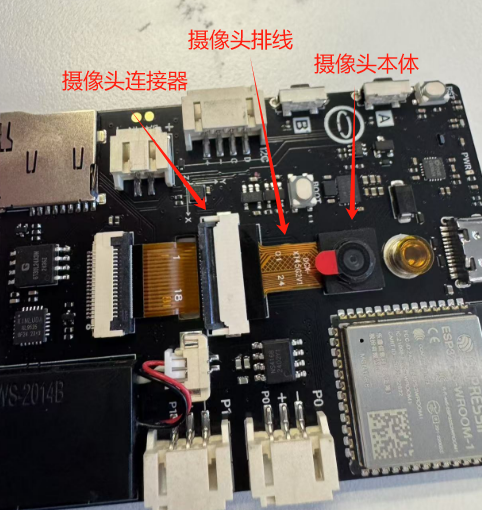

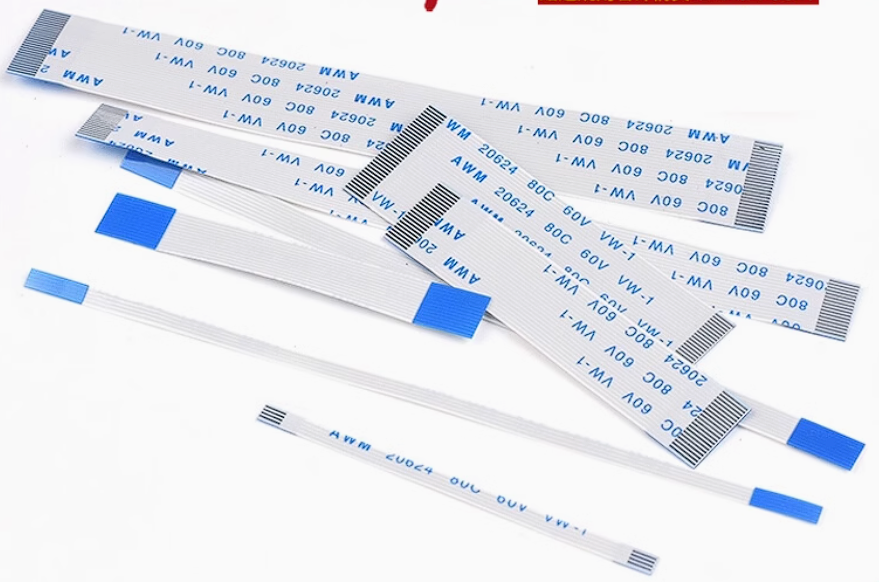

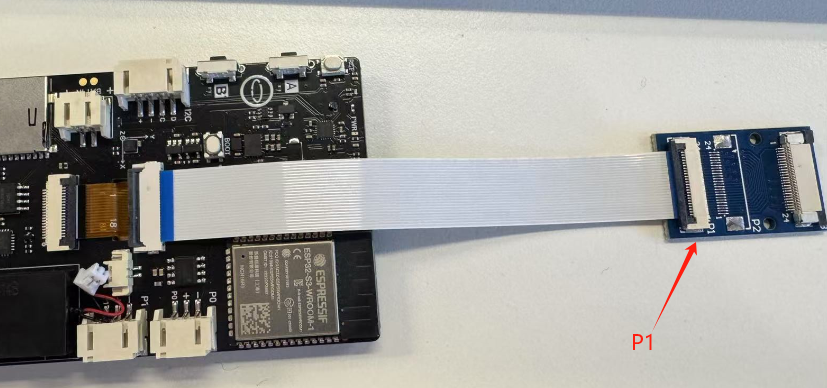

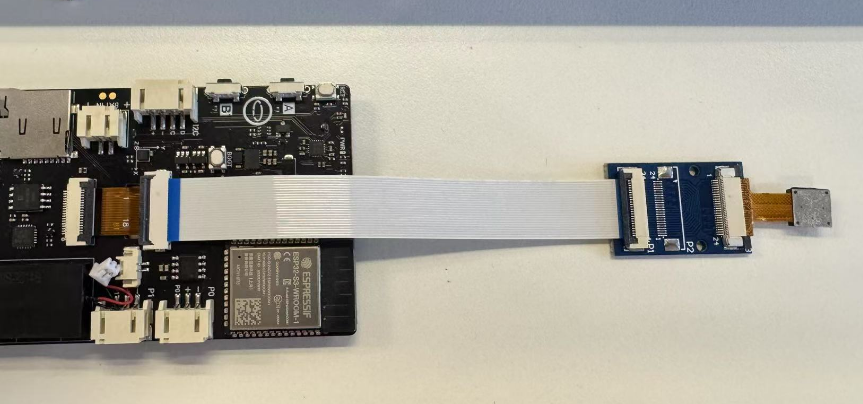

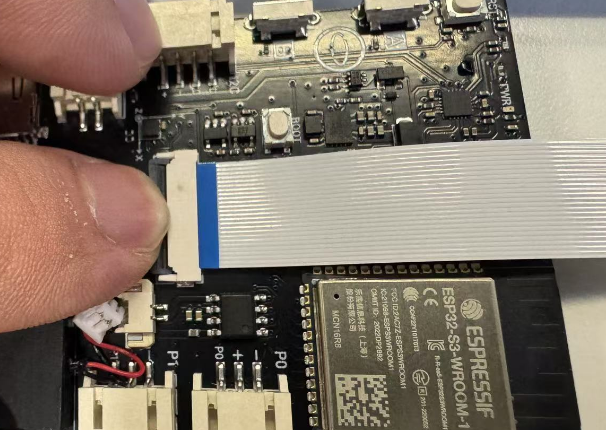

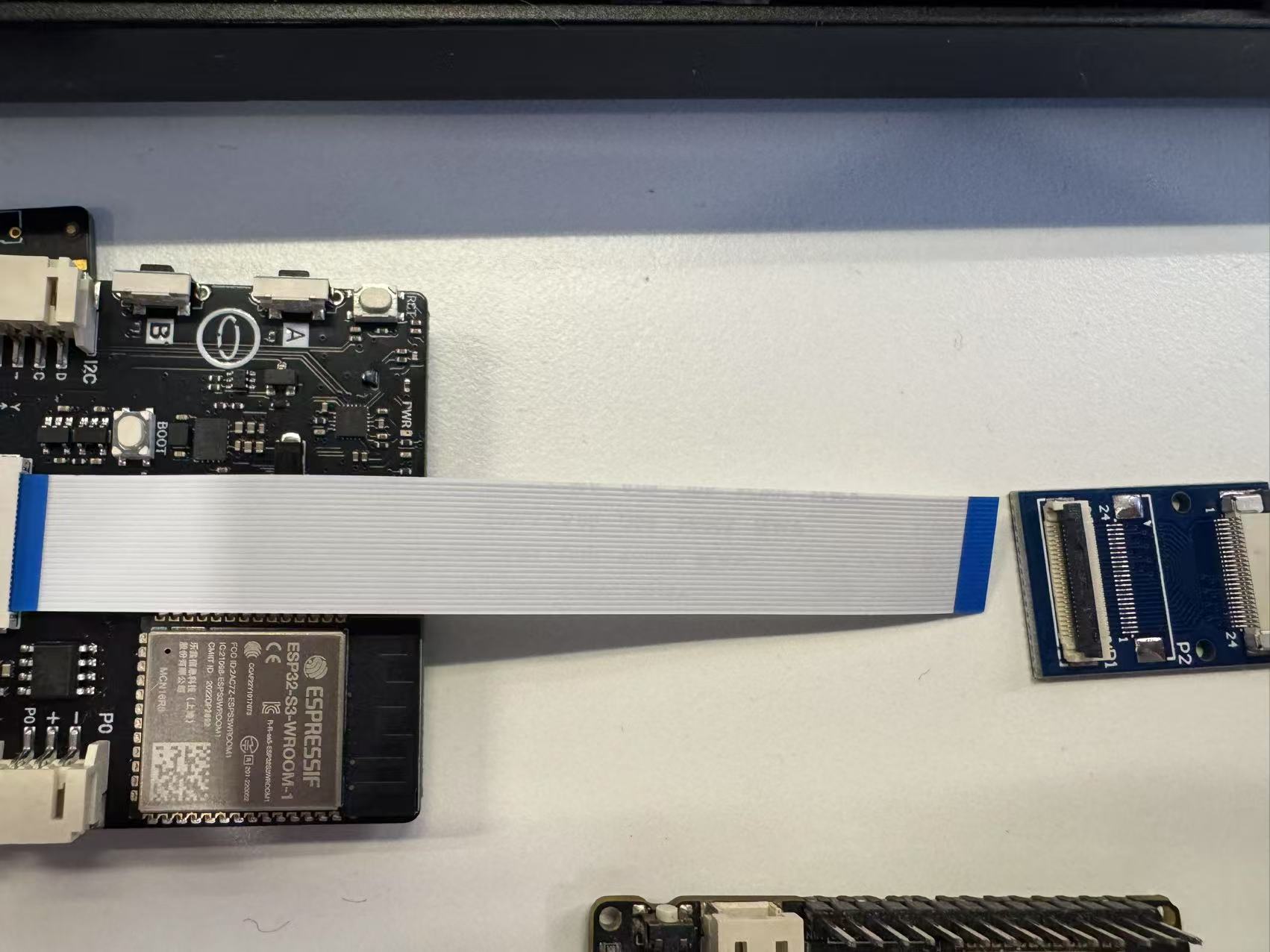

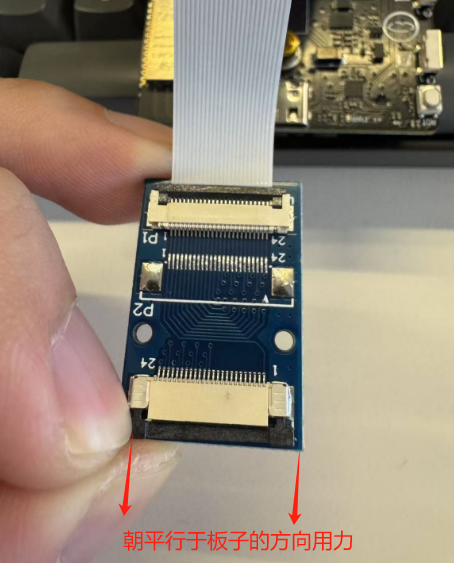

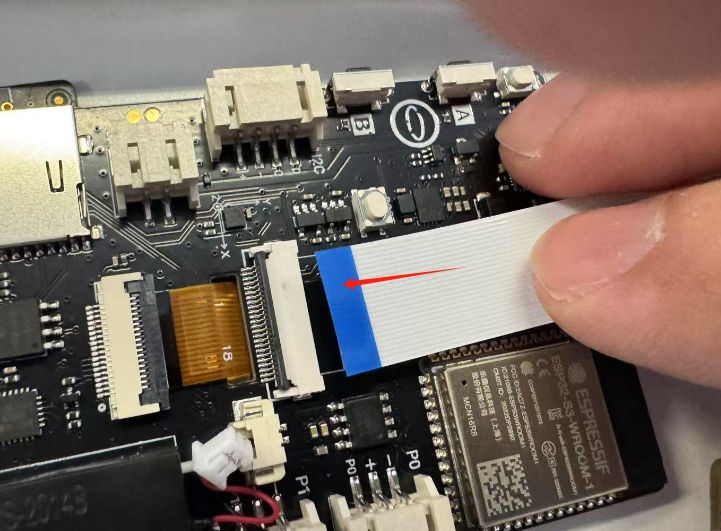

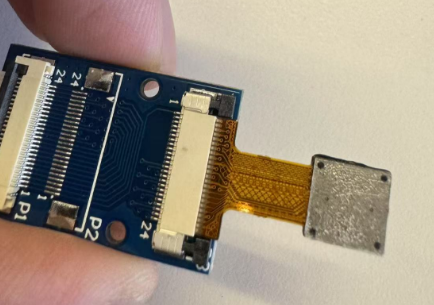

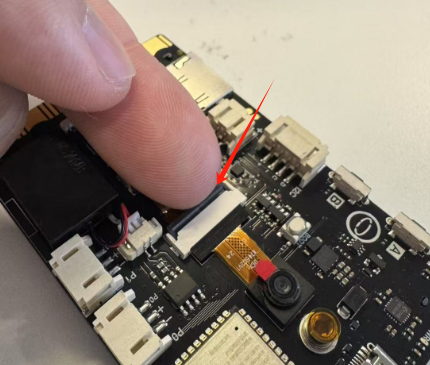

需求 在做行空板K10AI视觉识别项目的时候，我们时常会需要识别自己的人脸或者将摄像头对准其他地方。而由于K10摄像头是固定在板子上的，这样就会造成困难。 此时我们可以用第三方的24pin FPC转接板和排线来将摄像头引出来，将摄像头对准自己或其他地方。  硬件准备 24Pin FPC软排线 *1（规格需要为24P 同向 0.5mm间距。长度任意，建议为100mm）  24Pin FPC转接板 *1  行空板K10 *1 硬件连接 1, 行空板K10摄像头连接器位于板背面，靠上侧的一个。首先我们得把摄像头取下来。  2, 指甲扣住连接器黑色部分，垂直向上拨  3， 先把排线从连接器取出来，然后拽住排线缓慢摇晃，让摄像头慢慢从板子上晃下来。小心不要扯断排线。  4， 摄像头取下后，我们掏出FPC延长排线，然后线的蓝色部分垂直朝上，塞入K10的摄像头接口  塞到底之后，将连接器黑色部分扣紧，确保排线不松动  5， 然后我们掏出FPC转接板，将P1接口的黑色卡口用指甲垂直向上拨开  把线塞入后，扣住黑色卡扣  6. 把P3位置的卡扣拨开，P3位置卡扣开的方式有点不同，需要在黑色卡口两边朝平行与板子的方向用力  然后摄像头背向插入P3接口，最后推入黑色卡扣  7. 整体安装完成  摄像头测试 上传下列代码  摄像头成功显示，翻转成功   |
