魔改DF二哈识图2：开启“见微知著”新视界
2025-10-094731
精华项目
AI 快速预览详细
本文介绍了如何通过改装手机外挂镜头，使DF二哈识图2实现微距拍摄功能。首先，作者使用了一个手机外挂微距镜，并通过3D打印制作了一个转接环来固定镜头。接着，详细描述了改装步骤，包括拆卸原装镜头、安装转接环和微距镜。最后，展示了如何通过VLC播放器实现实时图传，方便在课堂上展示。整个过程不仅提升了DF二哈识图2的拍摄能力，还为STEM教育提供了新的教学工具。

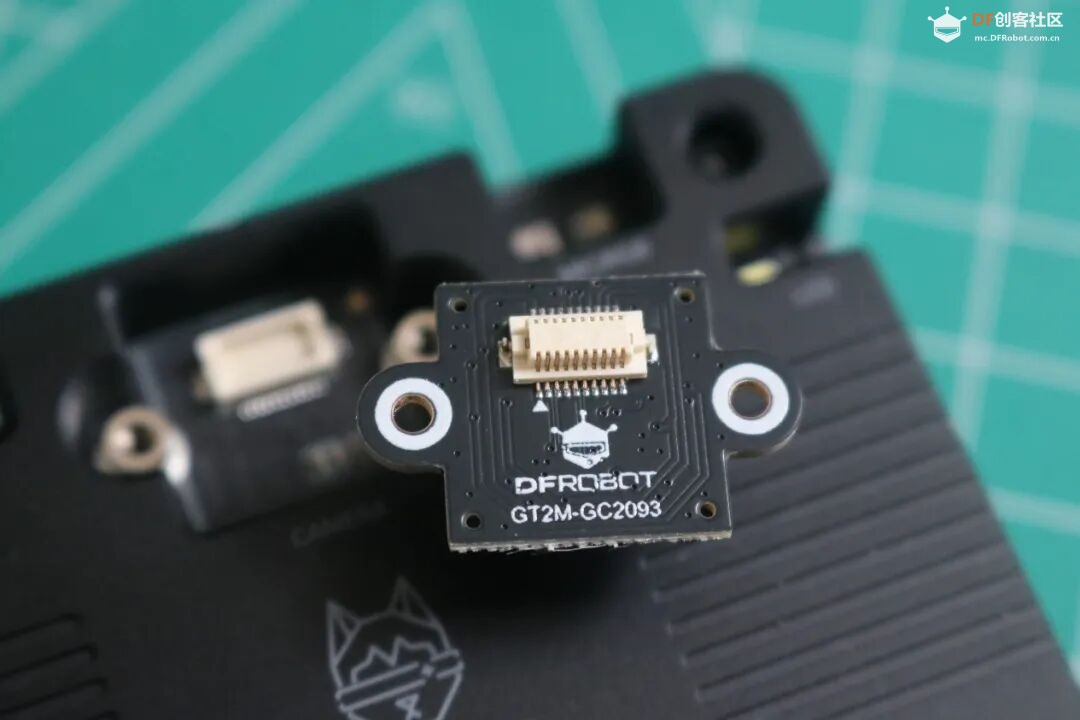

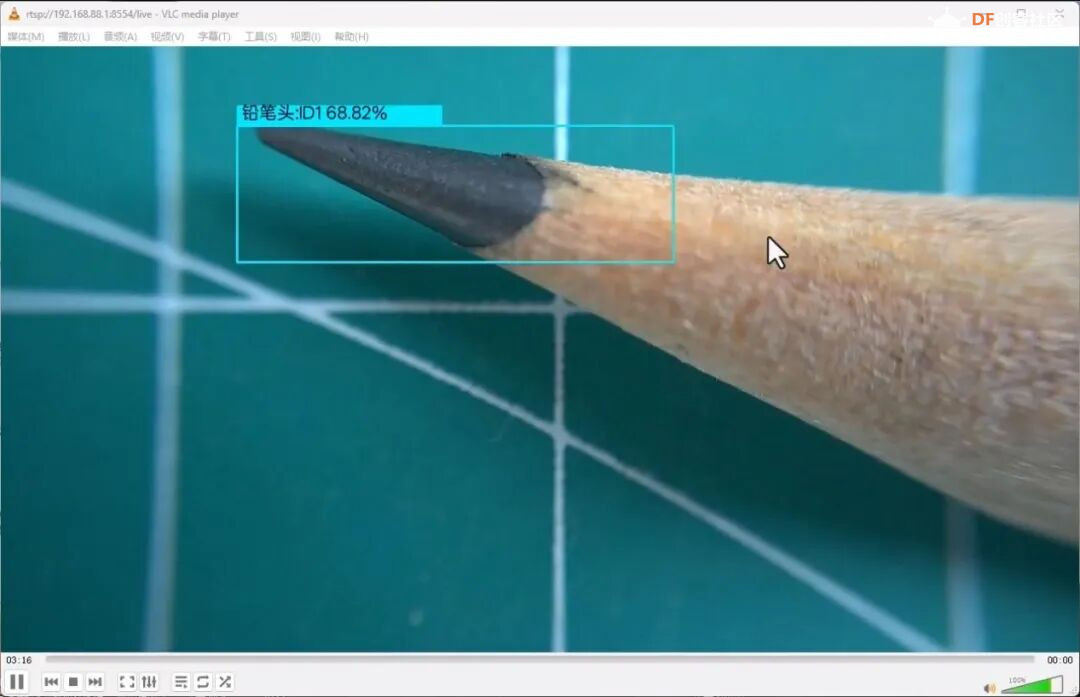

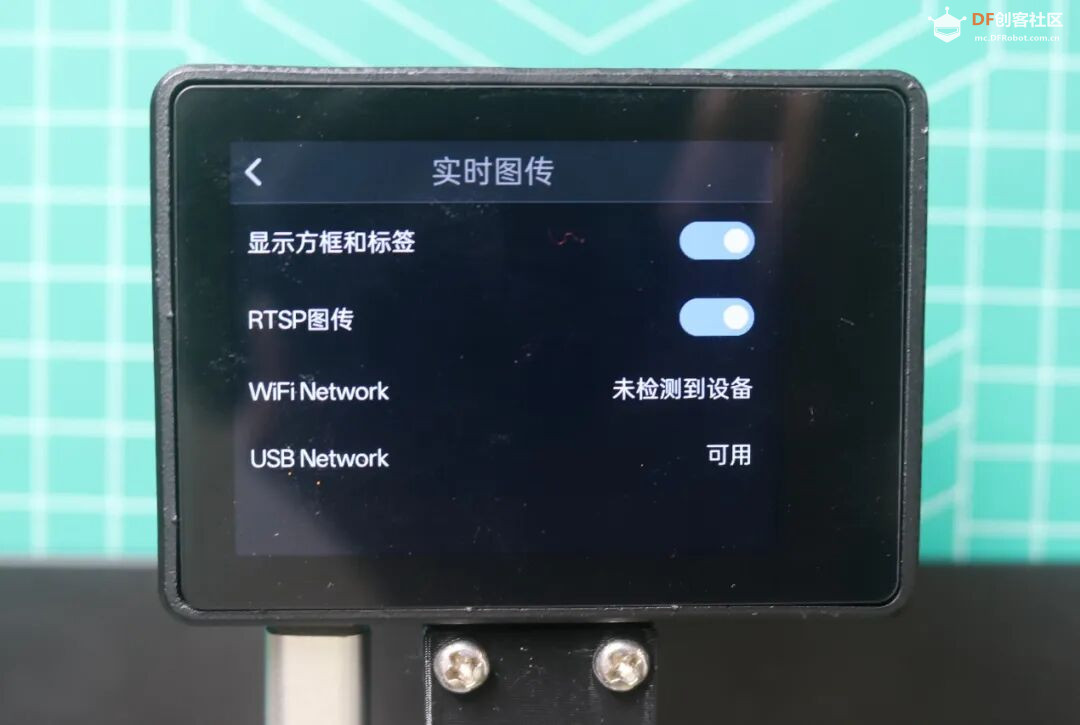

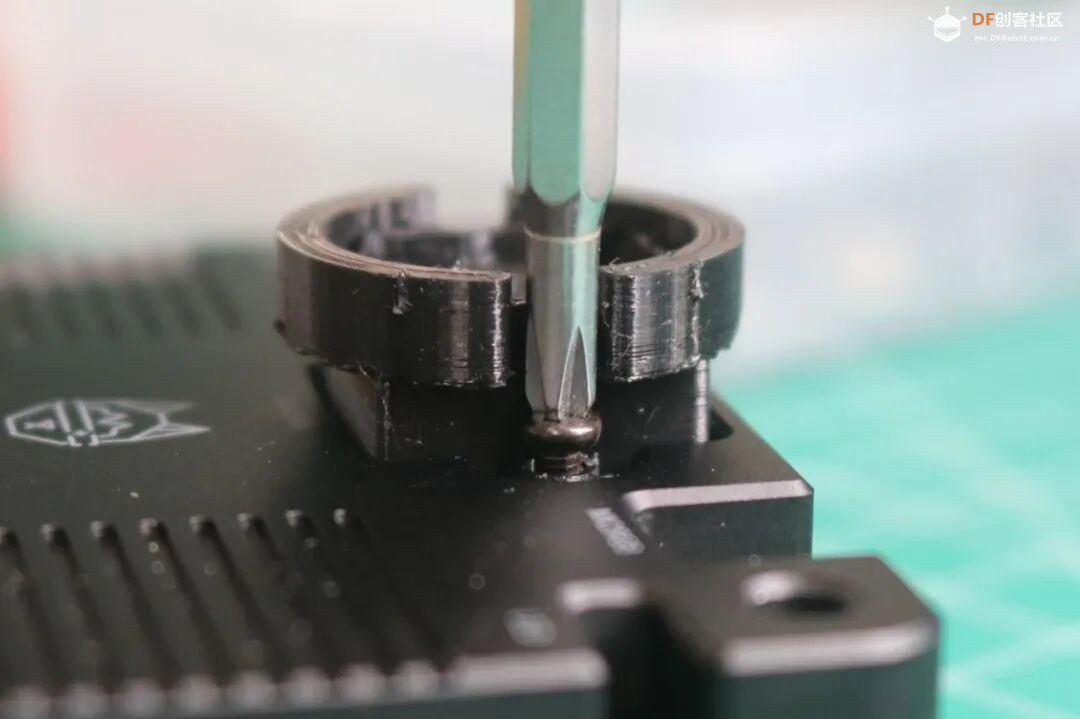

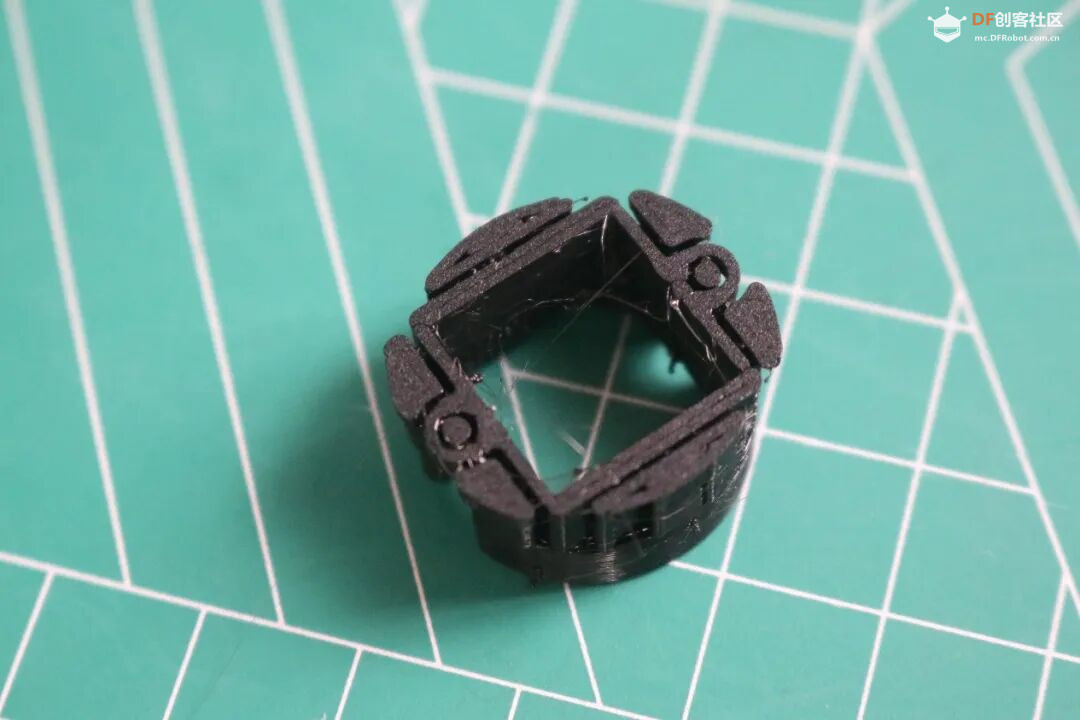

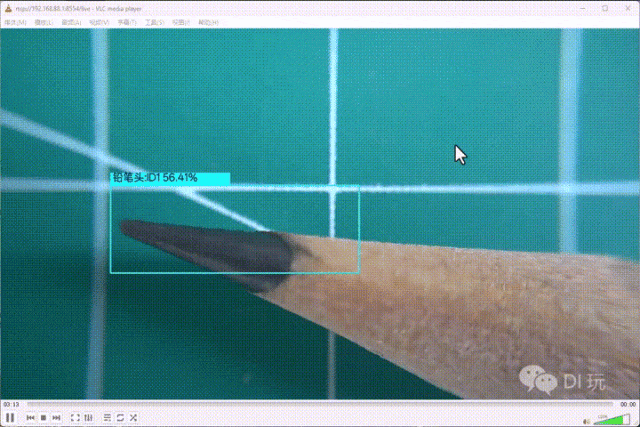

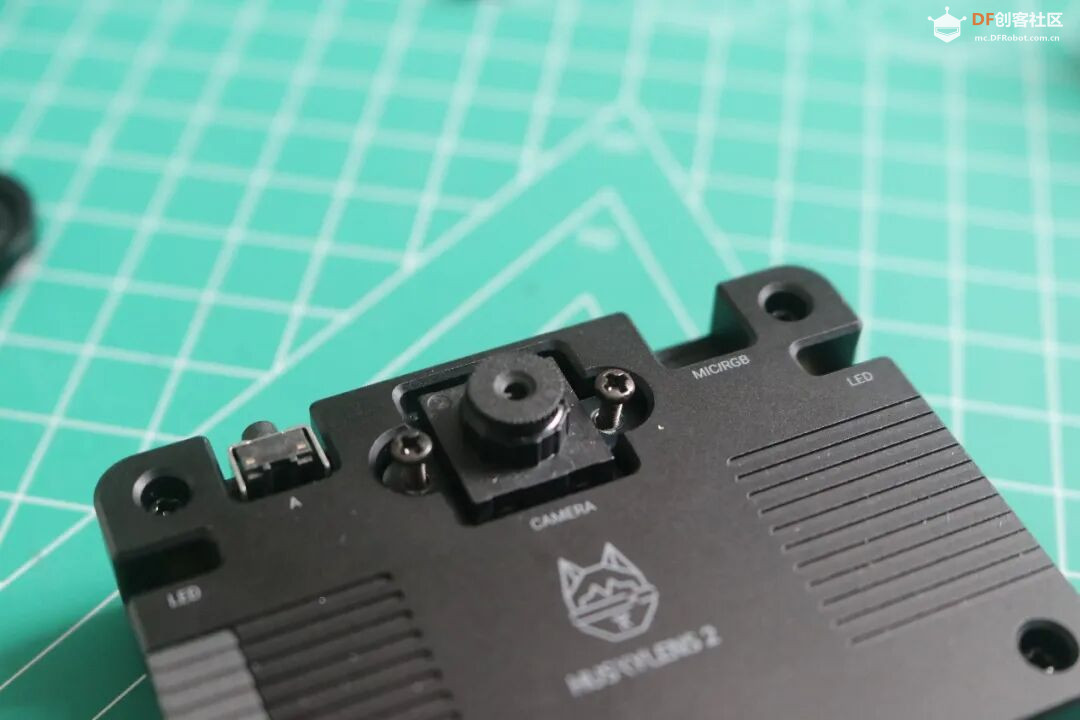

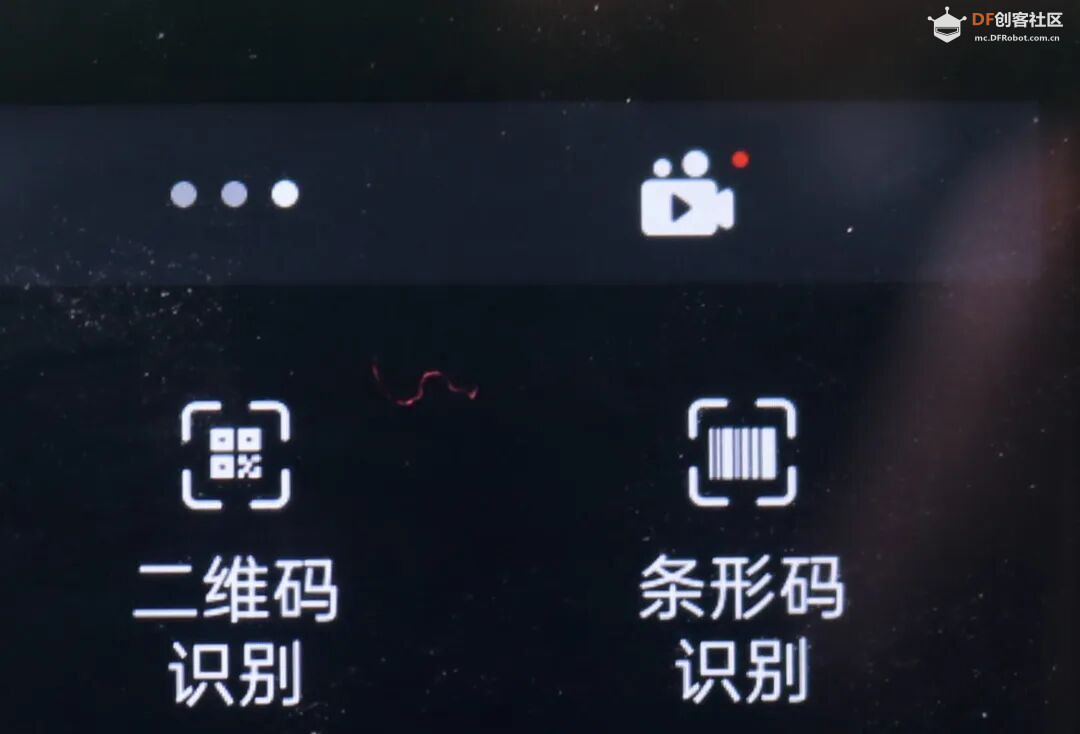

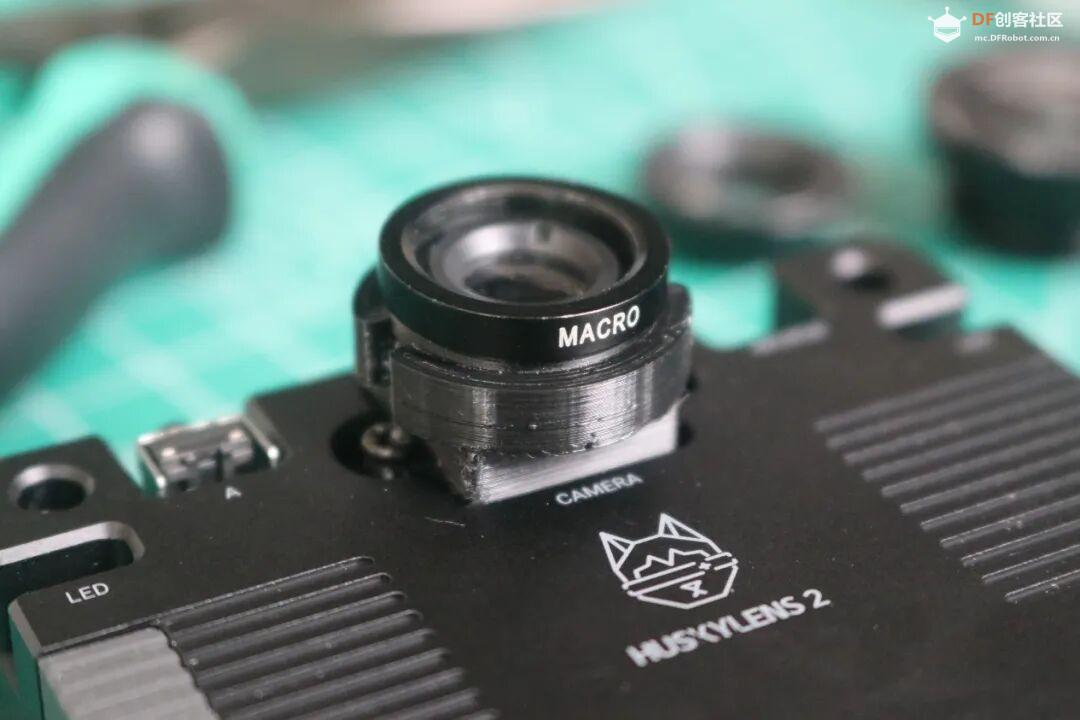

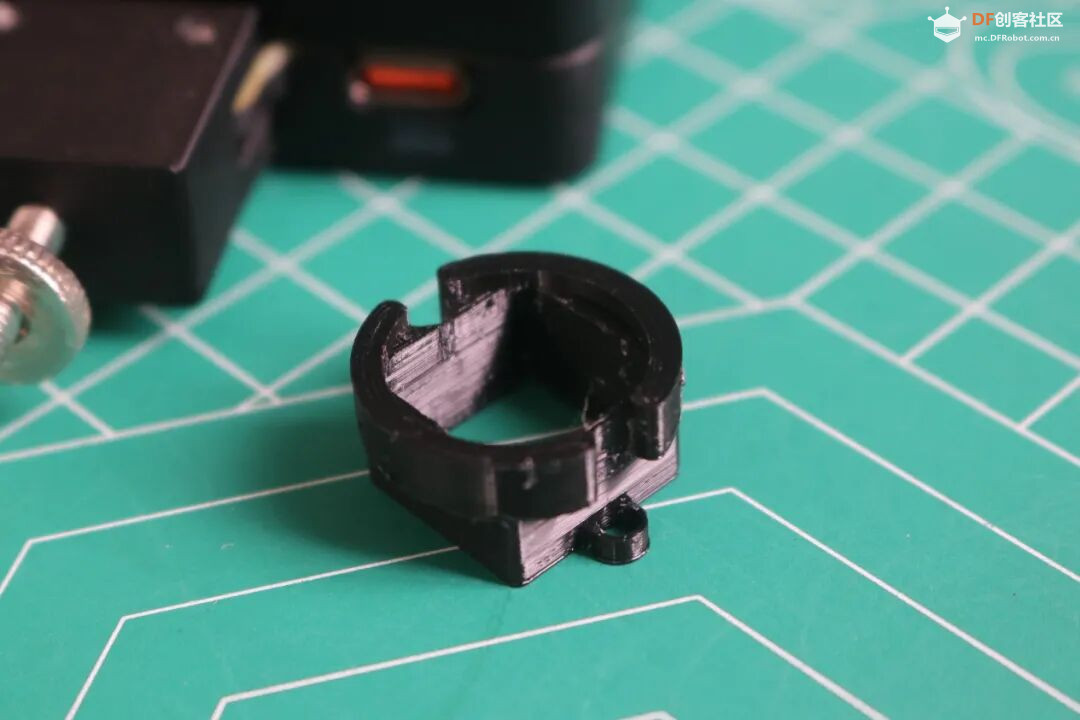

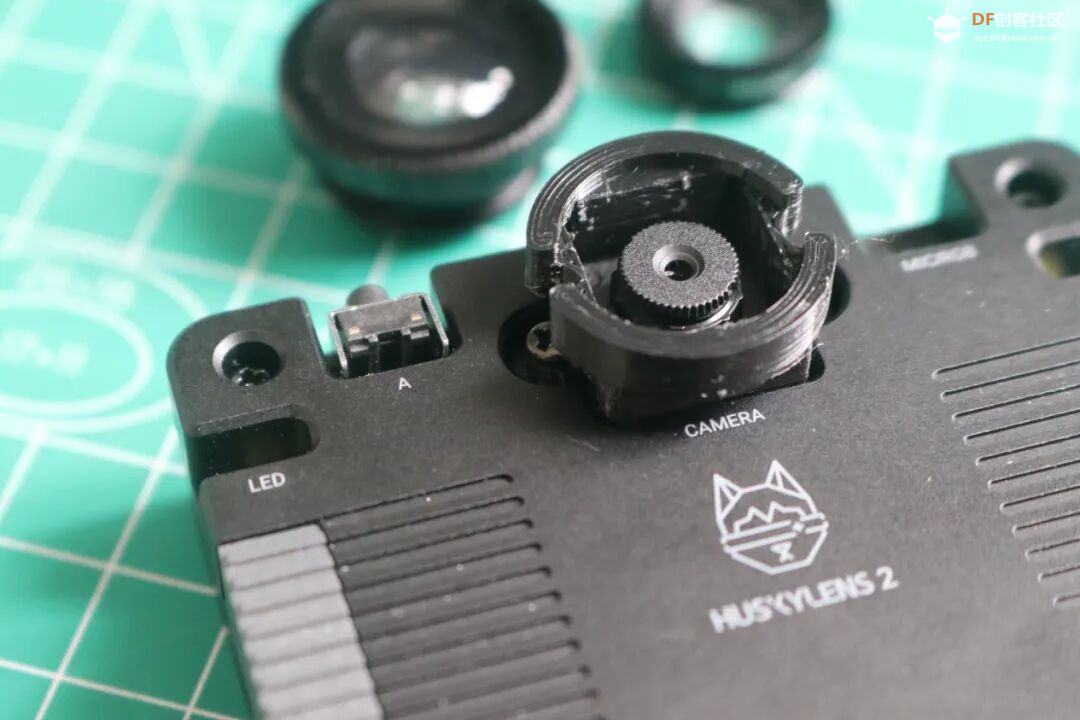

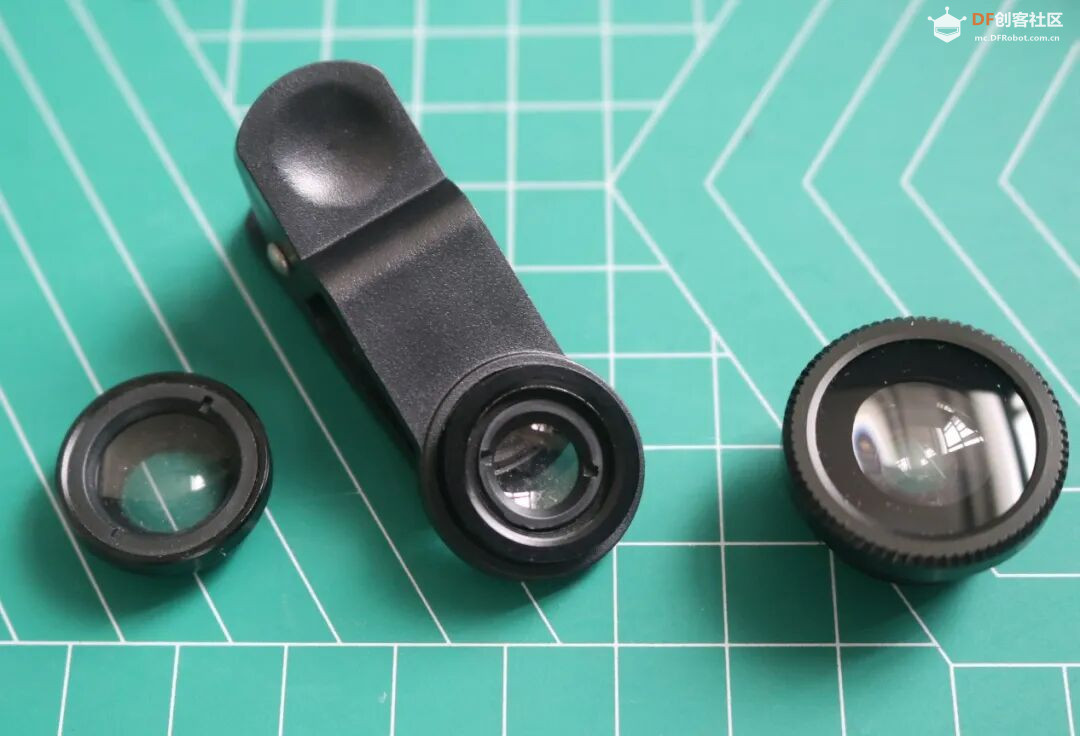

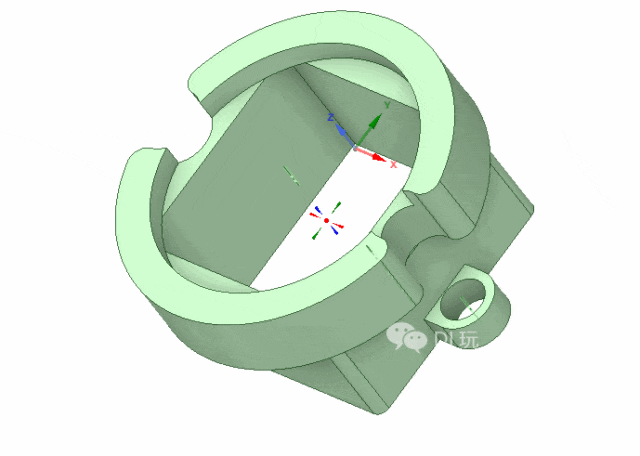

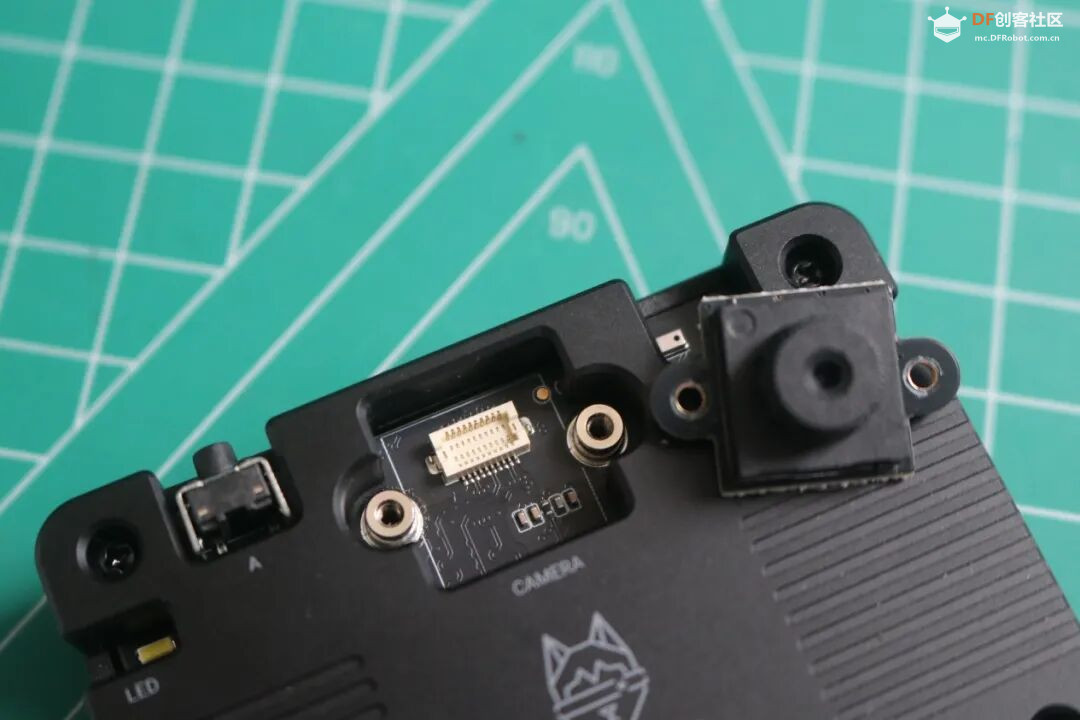

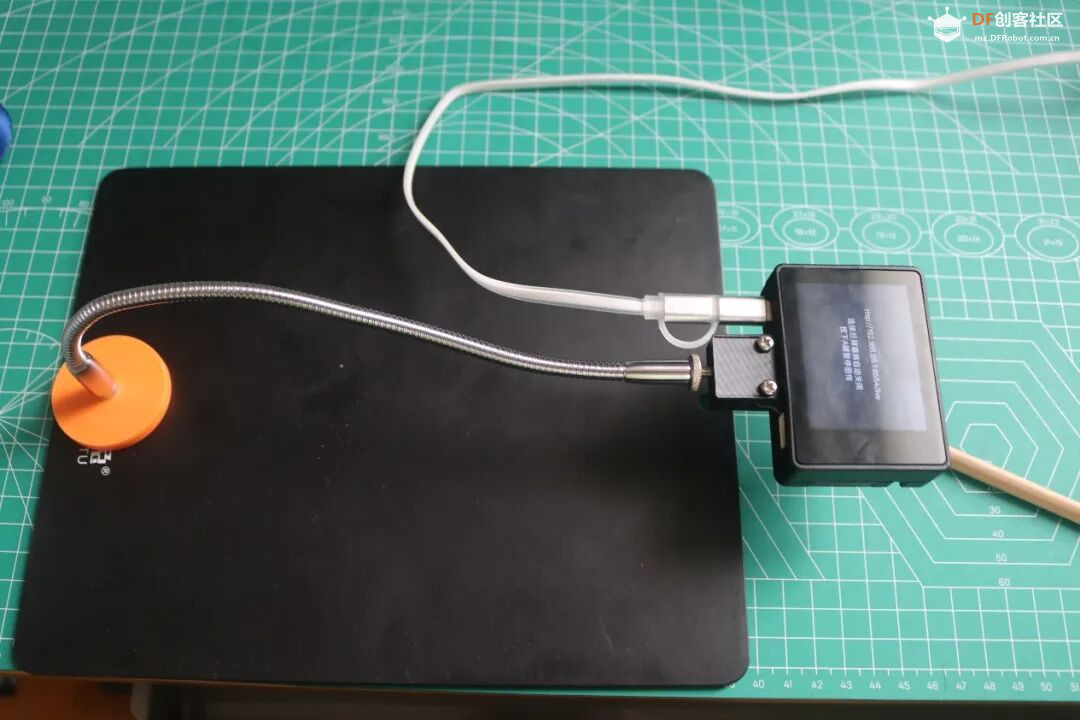

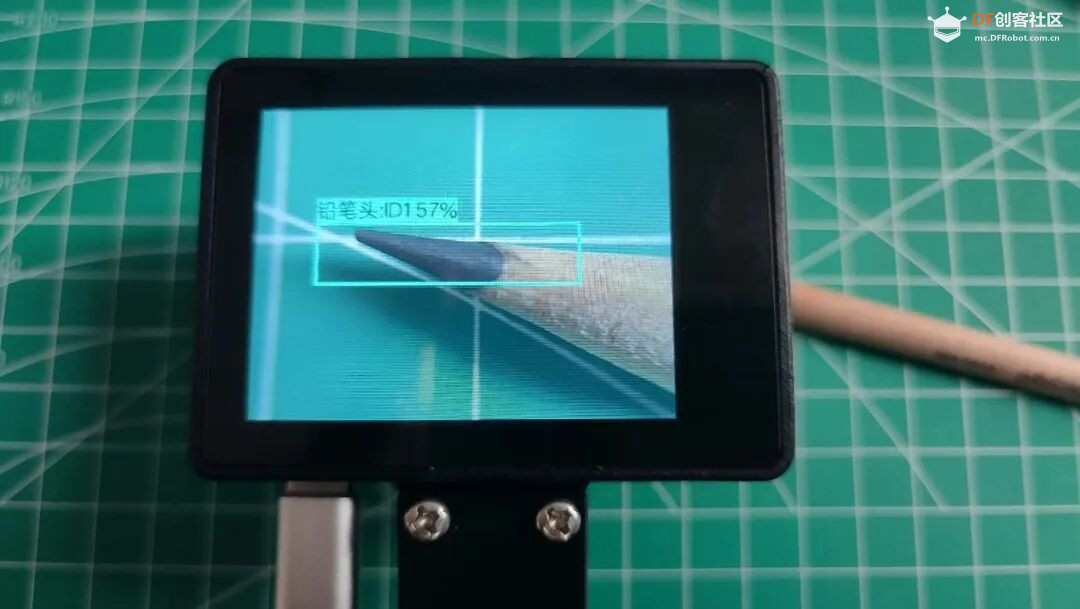

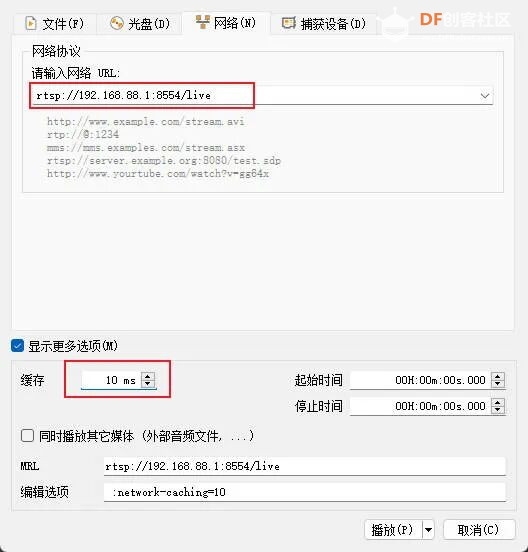

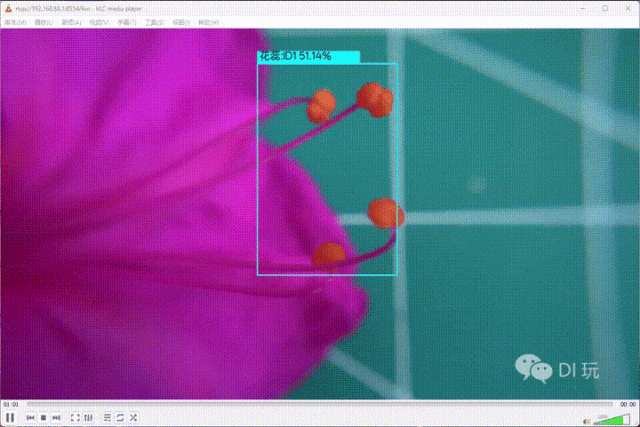

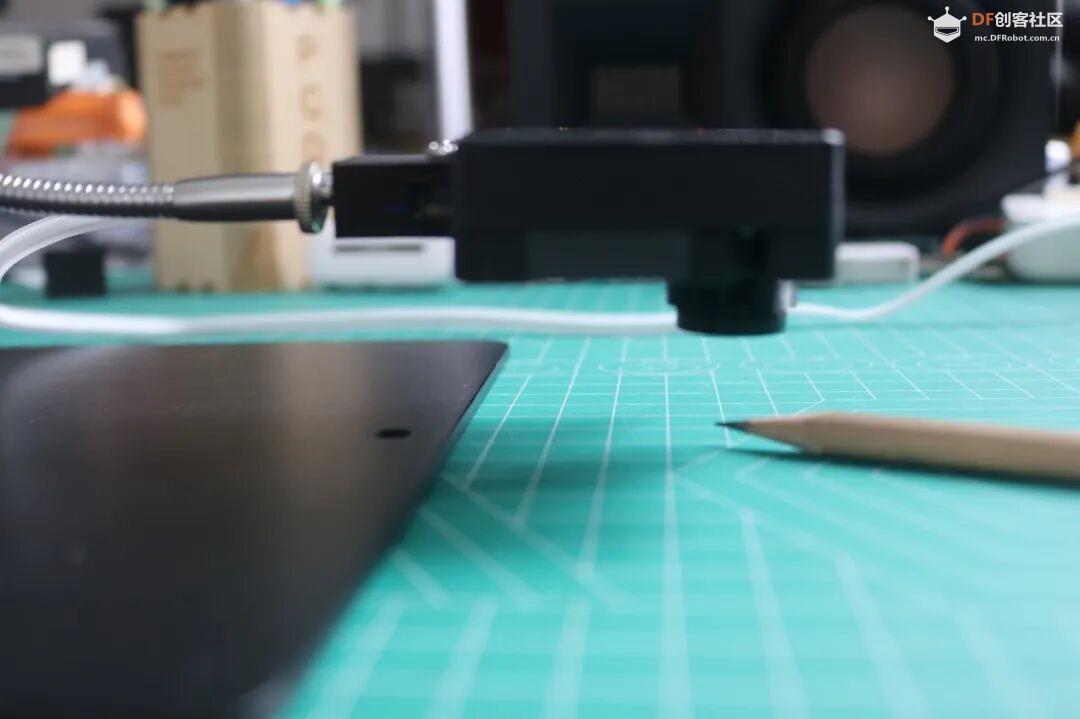

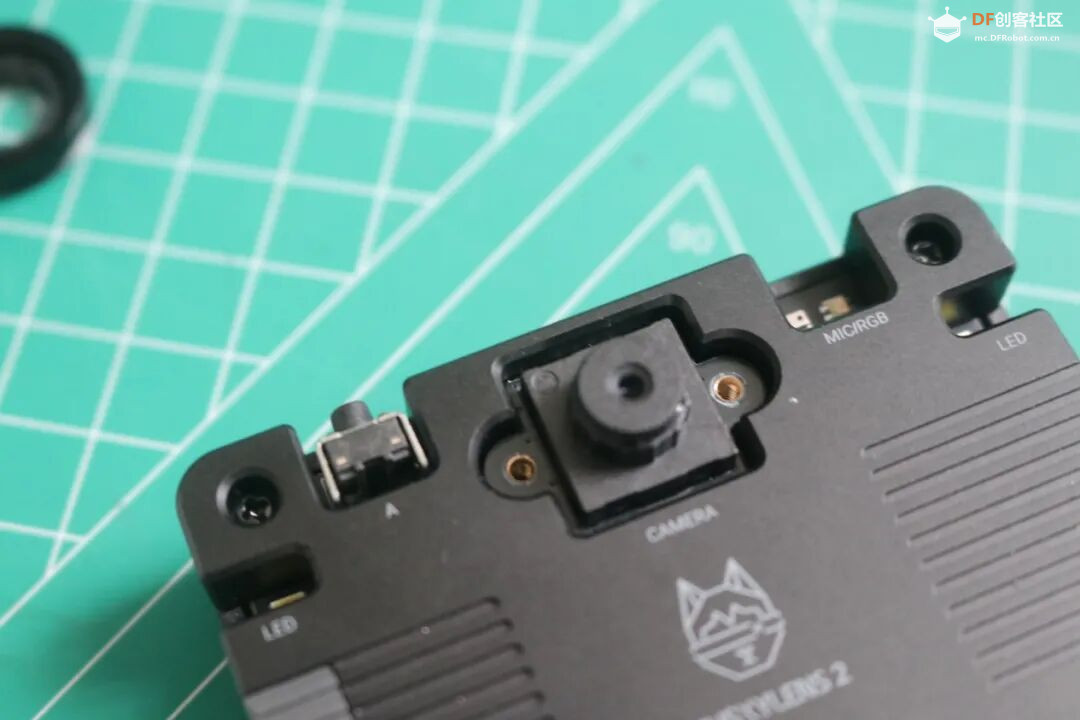

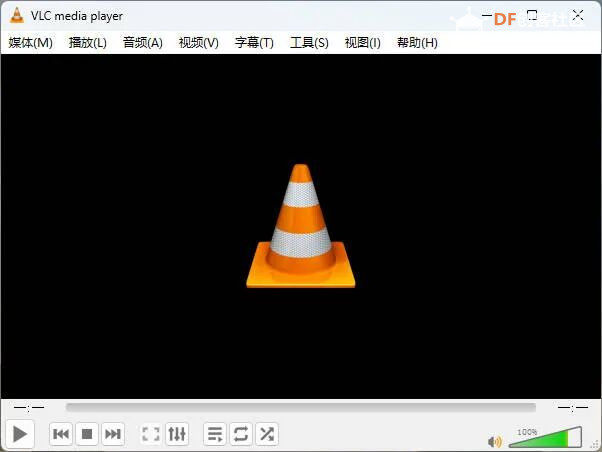

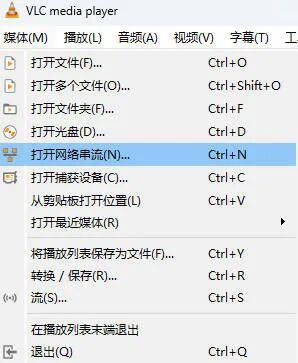

 温馨提示：本文涉及的改装并非DF官方“外挂”方案，仅适合有一定动手能力的玩家体验。改装过程有可能损坏器材，且厂家不会对人为损坏提供保修，动手前请三思。 让人心头长草的镜头 在发布会上，我们看到哈士奇配套有多个镜头模块可以替换，甚至可以充当显微镜使用。作为AI视觉传感器，视野决定了它的认知，所以镜头组件也是试用群里呼声最高的附件。   想不到，视觉传感器也进化到了单反那样长枪短炮，还可替换镜头的时代。 没枪没炮咱自己造 DF已经明确排产各型镜头组件，但在它们上架之前，我们能不能自行让二哈2的视野有些突破呢？没枪没炮自己造，是时候体现创客精神了！ 于是，我盯上了日常拍花花草草的手机外挂镜头。这些镜头中，我最常用的是微距镜，贴二哈镜头前一试，效果不错。那么剩下的问题就是如何“挂上去”了。  为了固定镜头，我考虑3D打印一个转接环。在固定方式上，原装镜头使用两枚螺丝固定的模块化设计为此提供了便利。   卸掉镜头螺丝  镜头模块与主板采用BTB连接器快接，拆卸很便捷。主板上的螺丝孔位焊有螺母加强，确保稳固、耐反复拆装。  镜头背面特写。可以看出来DF是将CMOS和光学部分做了一个模块化的“总成”设计。  测量尺寸，设计一个转接环（也许叫转接座更合适）  3D打印完成后，尚未去掉支撑的状态  去掉支撑后的样子  安装时，套在原装镜头模块上就可以。为了方便插入螺丝刀拧螺丝，转接环特意预留了对应缺口。  转接环“上身”效果  拧上微距镜 定妆照，小眼睛变成了大眼仔  实时图传验证效果 测试了下，从二哈自带的屏幕上看，蛮不错的样子。如果教学中需要将画面内容同步到大屏幕怎么办？  我们可以用VLC播放器实现图传，配套WIFI模块后，将来还能实现无线图传。这在课堂上的应用就很有想象空间了。  以下是VLC播放器中的一些关键参数设置，关于驱动安装等详细教程， 可查阅官方文档。    开启实时图传菜单中的“RTSP图传”选项  开启后回到主菜单，屏幕上会出现一个带小红点的摄像机图标。 二哈的标准镜头适合距离目标60cm以上拍摄，不适合拍微距。改装后后就可以“怼脸”拍清楚了。  给铅笔头来个特写  近乎“贴地”的二哈  静态截图  微距下的物体追踪效果 再瞄点啥好呢？做回采花大盗吧！   可以比较清楚地拍清花蕊。但由于使用了鹅颈管作为支架，微弱的震动也会导致画面抖动，因此还需要改进固定方式。。 缺憾与期待 总的来说，这次外挂微距镜的改造基本达成了我的预期。然而，自制的“土炮”毕竟有诸多局限。当我尝试转接广角和鱼眼镜头时，画面基本没法看，这反而让我愈发期待官方镜头模块能够带来的更稳定、更清晰的成像效果  |
