本文介绍了如何使用FireBeetle 2 ESP32-C5开发板驱动ST7789V屏幕。首先选择了ESP-IDF例程中的SPI_MASTER下的LCD例程来建立工程，并选择了esp32c5芯片和合适的端口号。接着，修改了屏幕连接到ESP32-C5的管脚配置，使用SPI2总线，MISO管脚不需要使用，背光使用高电平点亮。最后，编译并烧录代码，成功驱动屏幕显示图片。

找了一块ST7789屏幕，分辨率为320X172。尝试用C5来驱动这块屏幕。

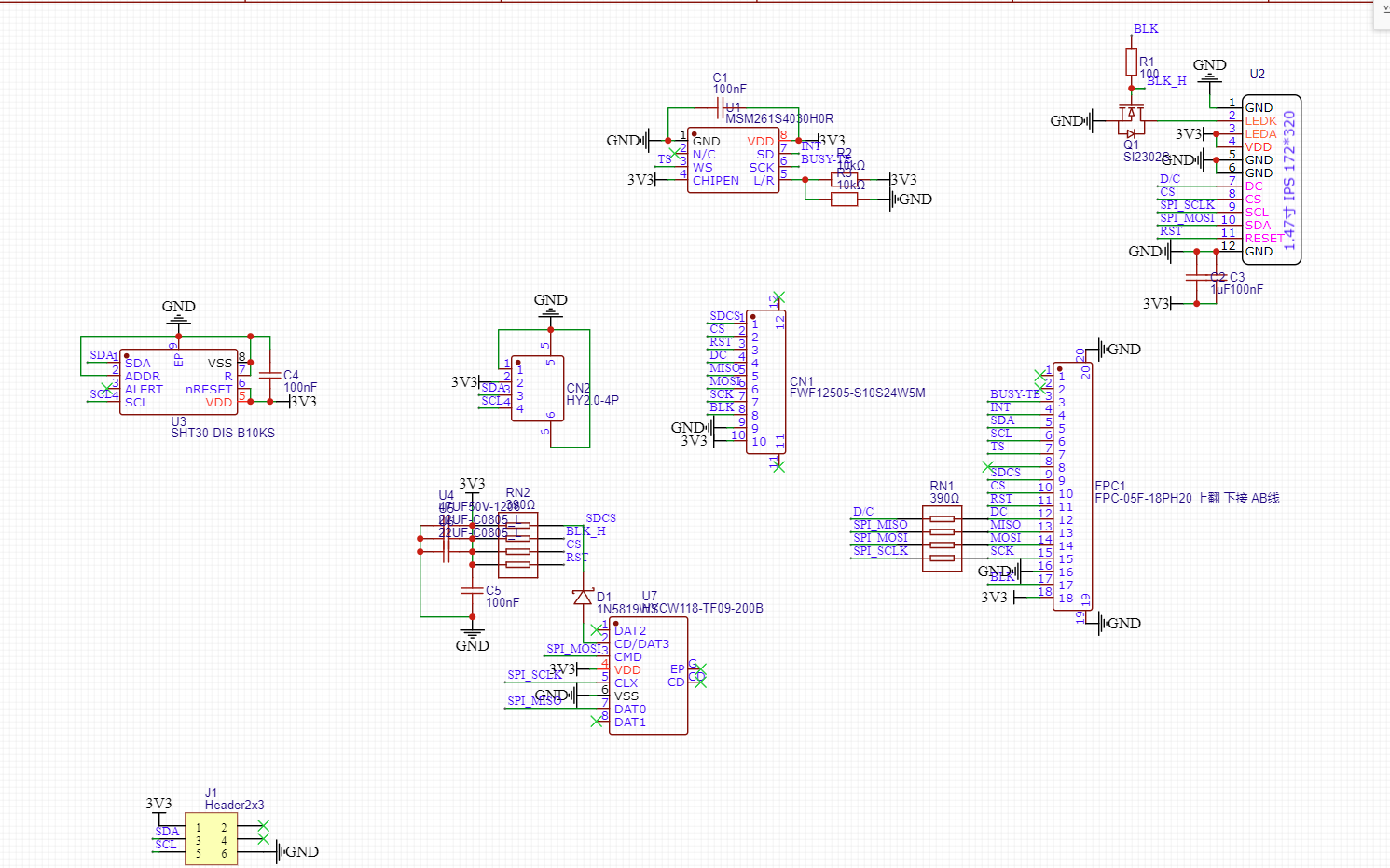

FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕图1

FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕图10

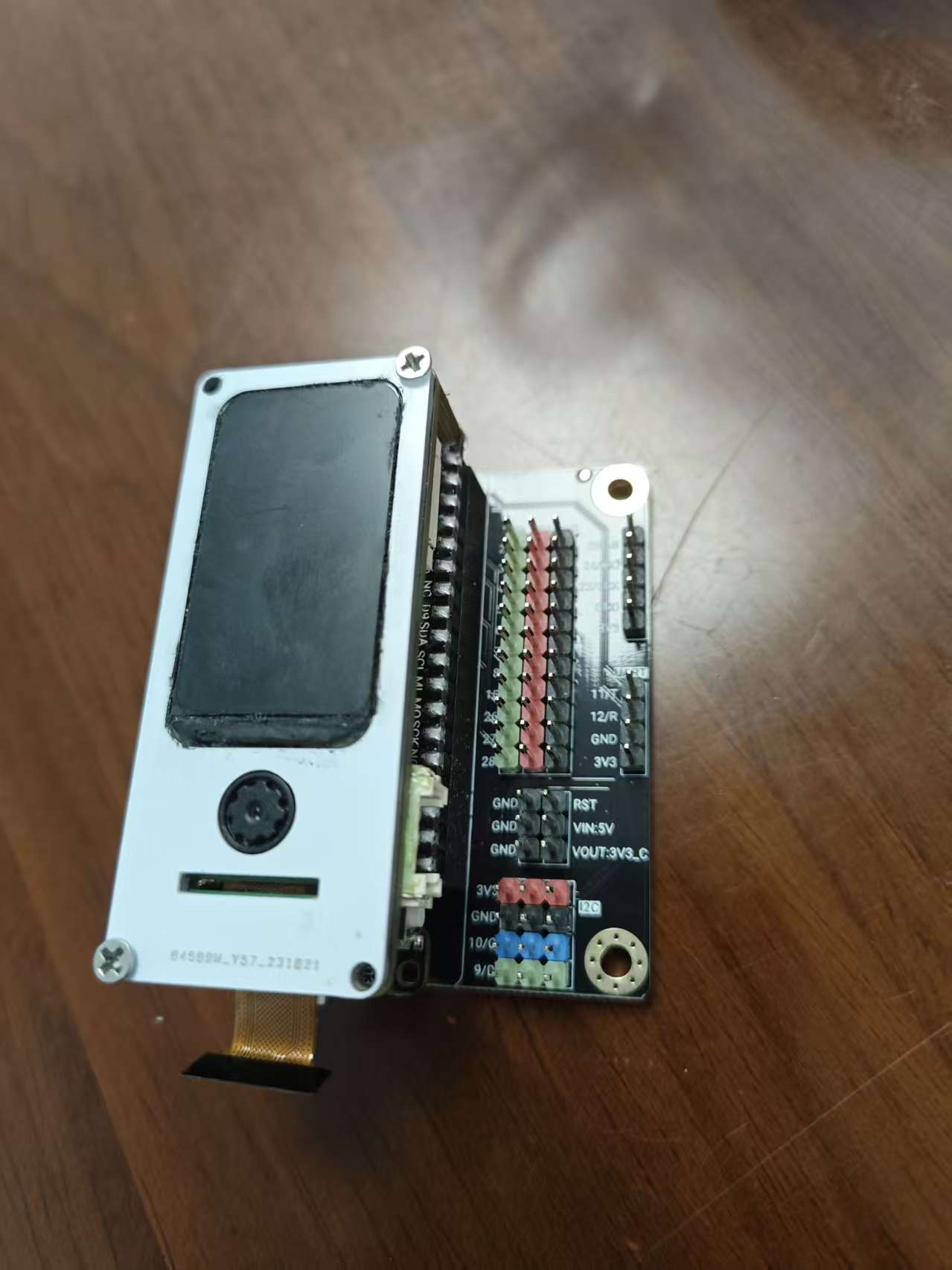

这是以前画的板子，屏幕贴在扩展板子上。这个扩展板是适合FireBeetle板子尺寸的。屏幕使用fpc软排线连接到FireBeetle 2 ESP32-C5开发板的GDI接口上。屏幕使用SPI总线驱动。
FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕图2

FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕图2

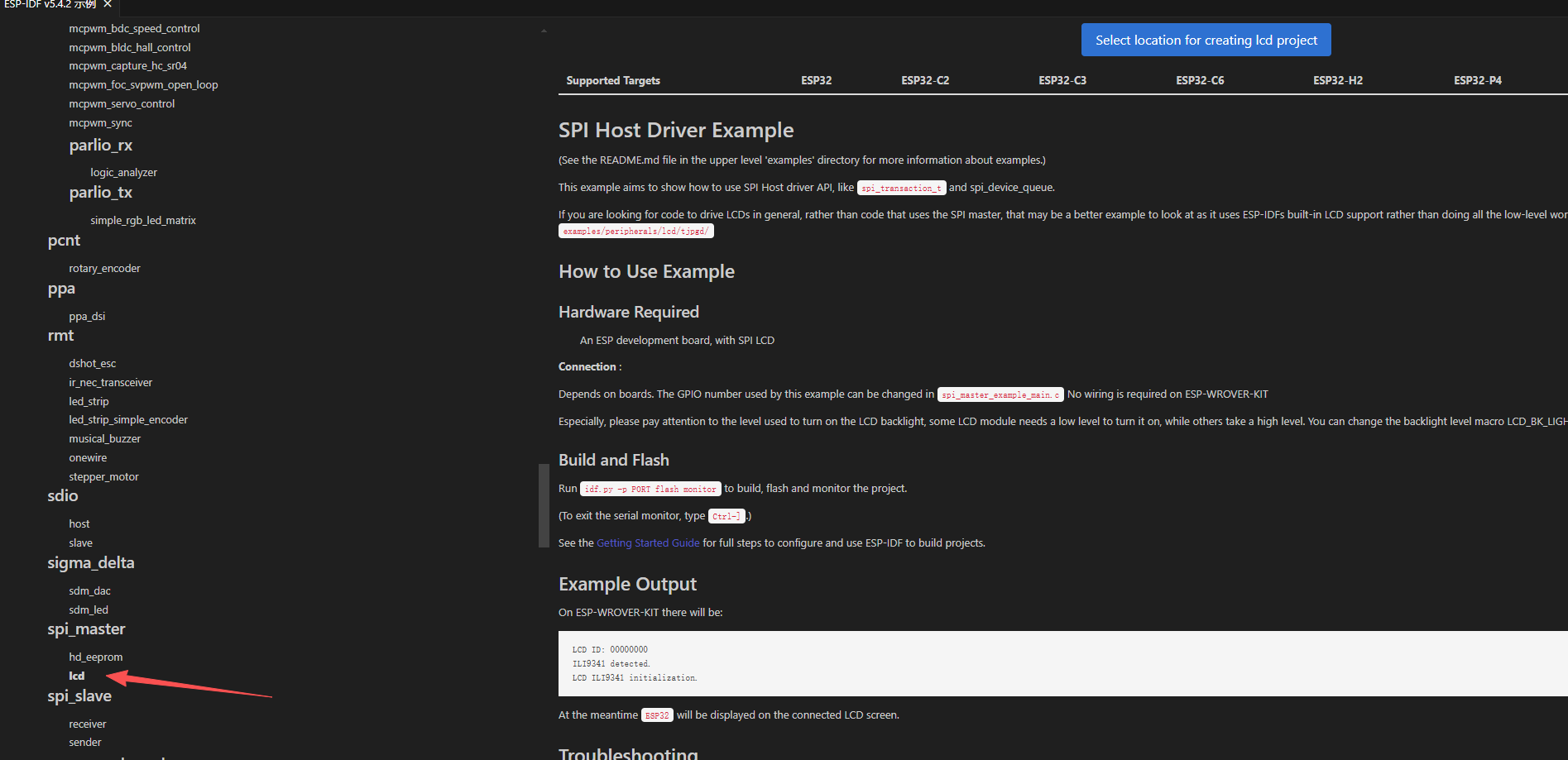

第一步：选择ESP-IDF例程中的SPI_MASTER下的LCD例程，来建立工程。
FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕图3

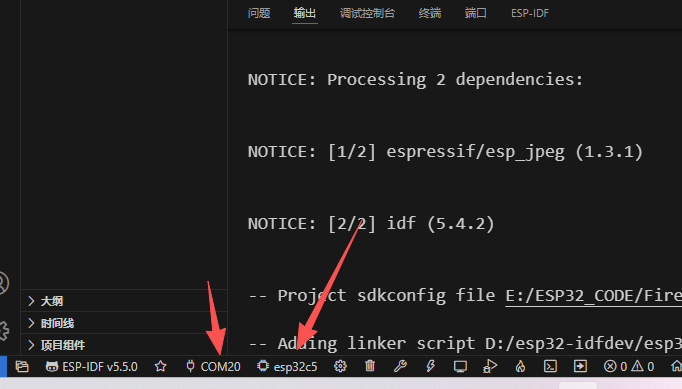

选择芯片为esp32c5，选择好端口号，我这里使用的是esp-idf5.5
FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕图4

第二步：修改屏幕连接esp32c5的管脚。这里连接屏幕使用的是SPI2。MISO管脚不需要使用；背光使用高电平点亮。

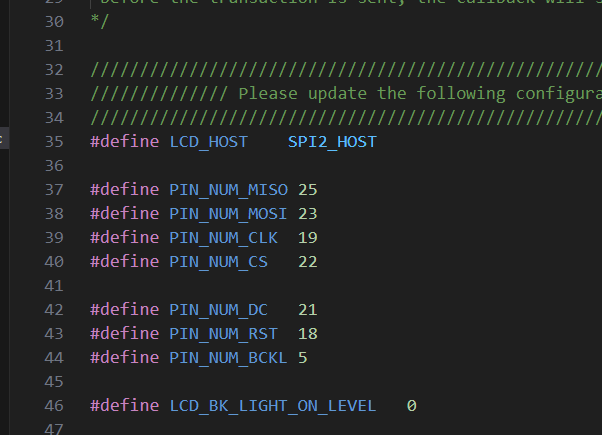

FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕图5

#define LCD_HOST    SPI2_HOST

#define PIN_NUM_MISO -1
#define PIN_NUM_MOSI 24
#define PIN_NUM_CLK  23
#define PIN_NUM_CS   27

#define PIN_NUM_DC   8
#define PIN_NUM_RST  26
#define PIN_NUM_BCKL 15

#define LCD_BK_LIGHT_ON_LEVEL   1
复制代码

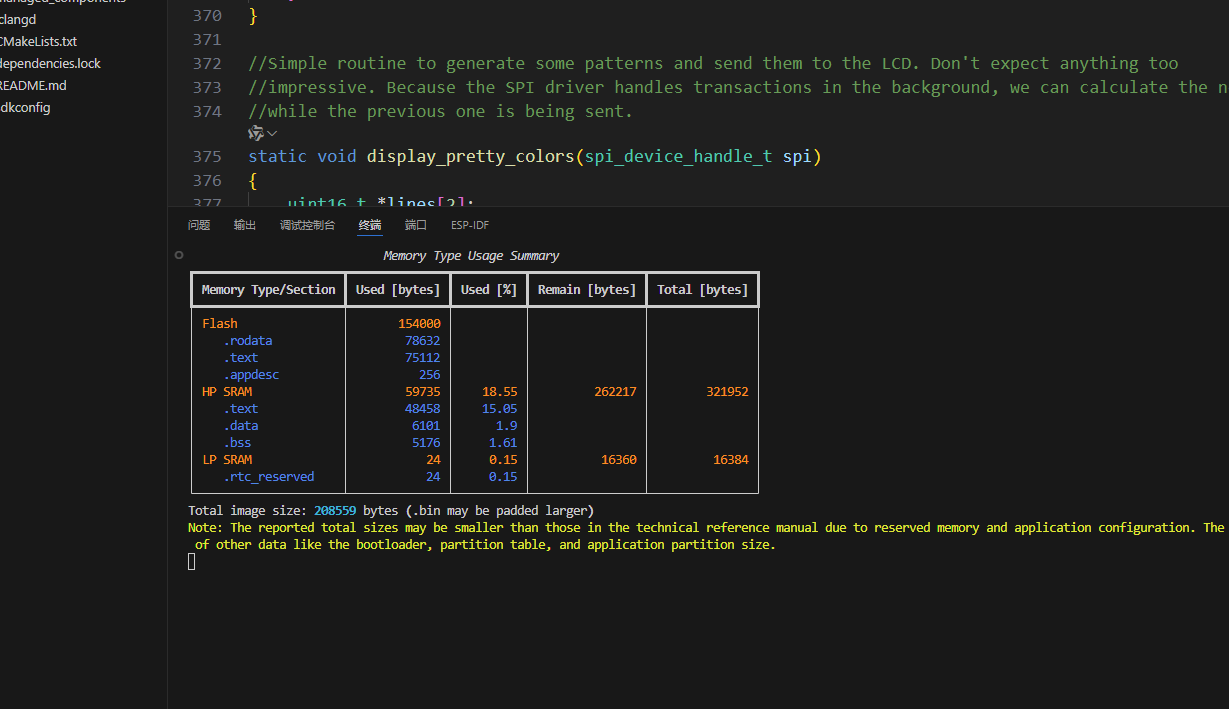

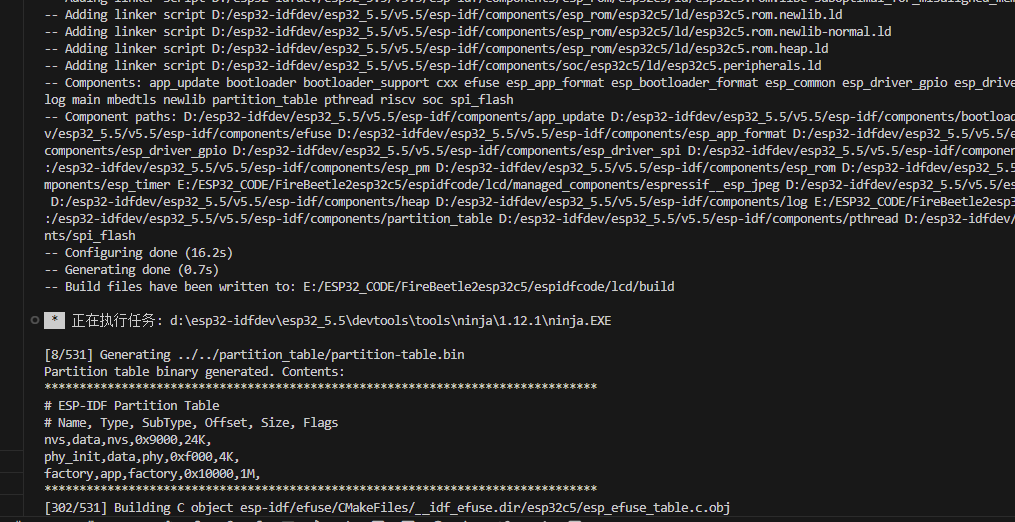

第三步：编译、烧录。成功驱动屏幕显示出图片。
FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕图6

FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕图7

FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕图8

FireBeetle 2 ESP32-C5开发板idf环境驱动ST7789V屏幕图9
