本合集提供了二哈识图2系列成果中有关配件的3D打印文件，包括通用固定夹、快接底座、组合固定底座、相机外壳和显微镜轮盘。这些配件适用于5mm~24mm厚度的结构，兼容一代和二代模块。通过下载并打印这些文件，用户可以轻松组装自己的AI视觉项目。例如，通用固定夹可以固定在电脑屏幕上，而组合固定底座则可以帮助连接二哈识图2和行空板K10。此外，还提供了详细的下载链接和安装指南，方便用户操作。
|

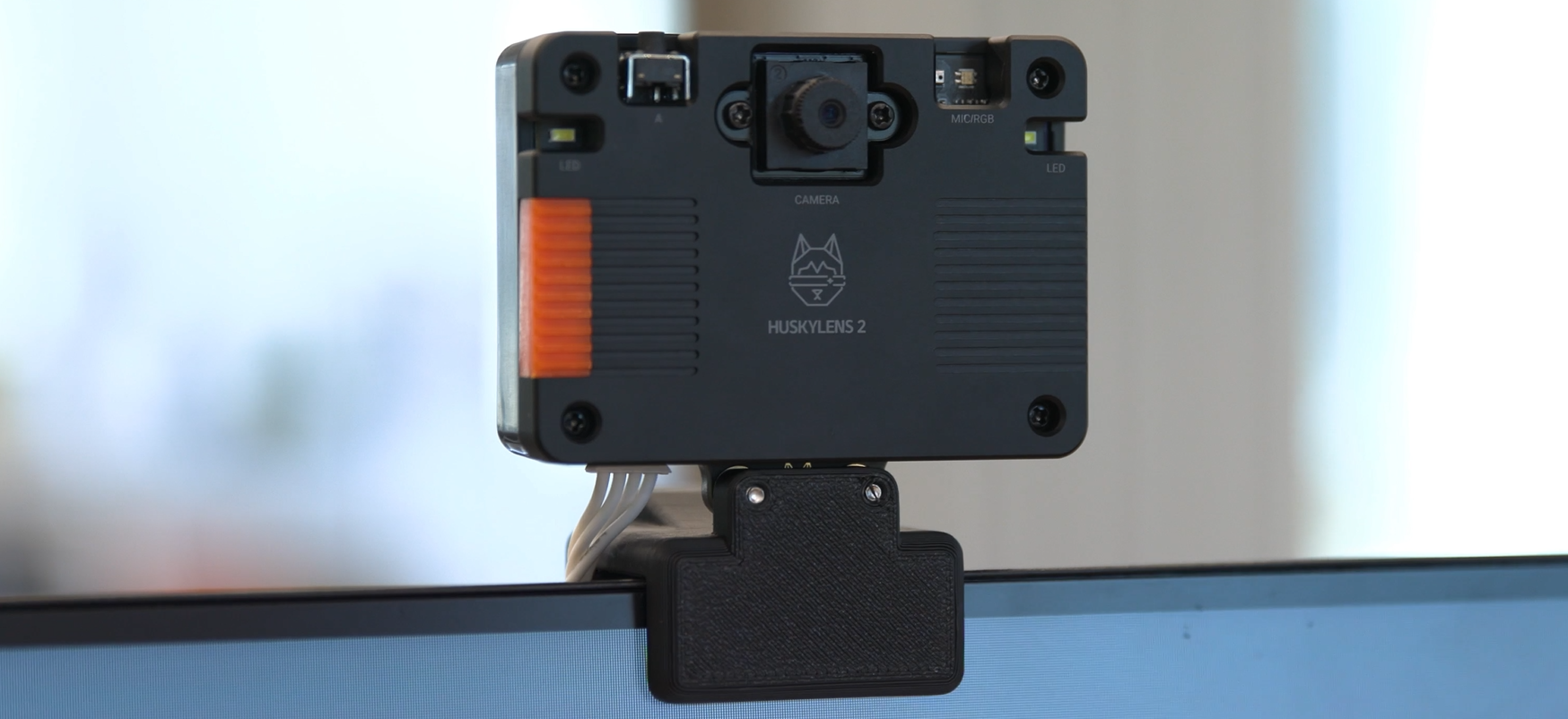

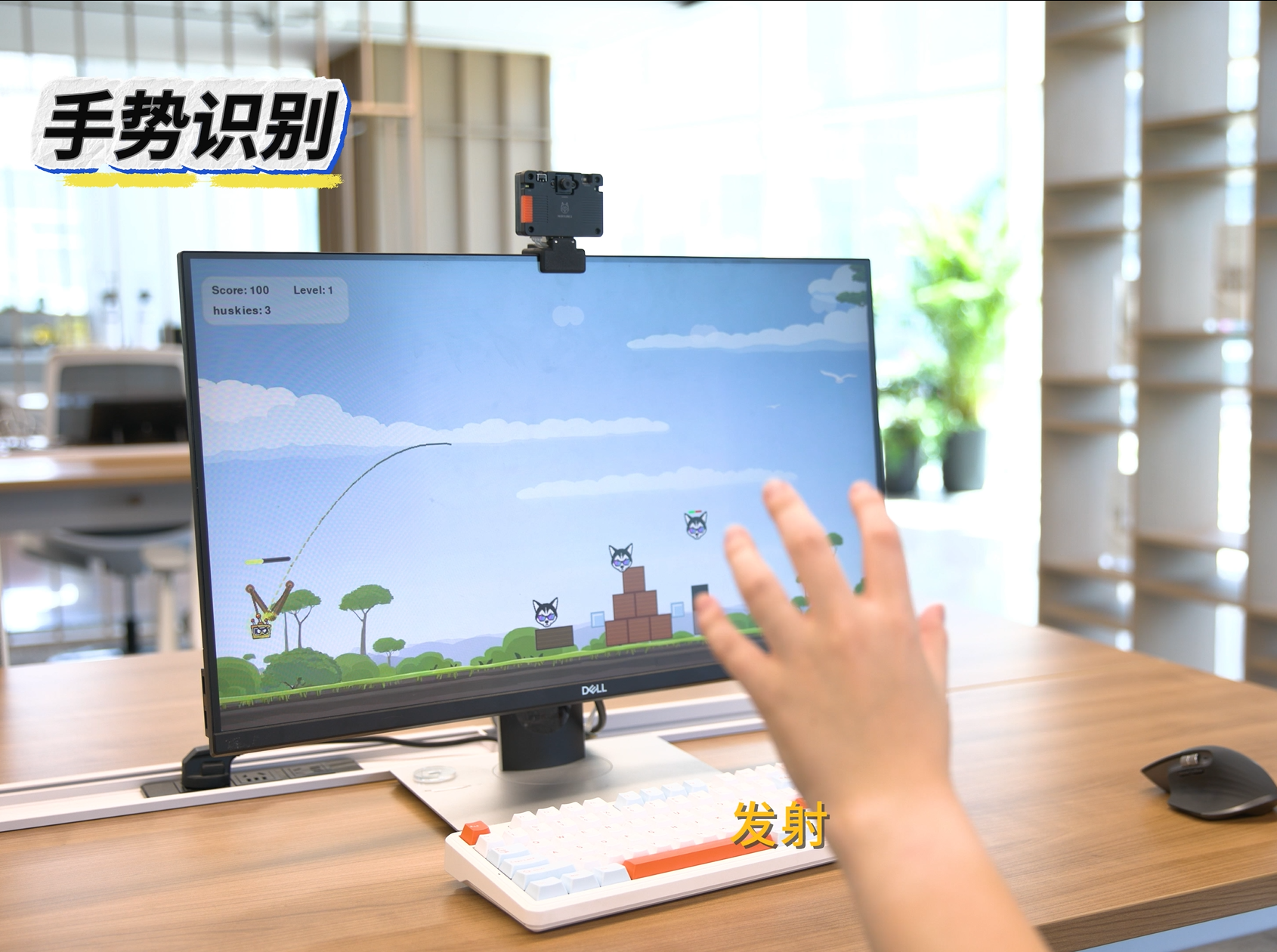

本合集将持续更新二哈识图2系列成果中有关配件的3D打印文件，敬请关注。 文件1：二哈识图2 通用固定夹   来自项目：二哈识图2 手势识别案例：愤怒的小鸟  通用固定夹 这是为了二哈识图AI视觉传感器能够固定在电脑屏幕上而设计的，目前可以很好的固定在厚度在5mm~24mm的牢固结构上，兼容一代、二代和其他拥有相同孔间距的模块。 固定孔设计尺寸为2.8mm，螺丝建议用M3*8（二哈识图1）、M3*12（二哈识图2）的平尾自攻螺丝。如果用机牙螺丝有可能会咬合不良，可在软件中自行调整补偿。 贡献者：Luke唐 文件3：行空板 二哈识图2 组合固定底座  该模型使用快接底座连接二哈识图2，可使用一颗M3*9机牙螺丝固定行空板K10，帮助大家快速搭建运行AI视觉项目。 V1.1版本解决了V1.0中连接4pin线时的干涉问题。 模型链接（bambustudio可直接打开）：点此下载 文件4：二哈识图2 相机外壳 这是一个给二哈识图2设计的相机造型外壳，需要你有一个二哈识图2和配套的变距镜头，固定二哈识图需要两颗M3短螺丝，组装该外壳需要两颗M4*60机牙螺丝。 有需要的话可以在0.2mm层厚的设置情况下，在31层增加一个暂停，在打印过程中放入一个1/4英寸的六角螺母，让这个相机能够架在三脚架上。组装镜头时需要注意把边距镜头上的手拧紧钉螺丝拧下来，穿过内变焦环拧回去用于转动变距镜。 模型链接（bambustudio可直接打开）：点此下载 文件5：二哈识图2 显微镜轮盘 模型链接（bambustudio可直接打开）：  显微镜3d打印件.zip相关项目教程：点此查看 相关小Tips: 二哈识图 2 标准镜头调整焦距 |
