本教程介绍了如何制作一个语音控制的AI云朵灯。主要材料包括Arduino Nano控制板、DF离线语音识别模块和WS2812彩色灯带。通过简单的硬件连接和编程，可以实现听到语音指令后开关灯光并改变色彩的效果。这个项目不仅美观实用，还适合STEM教育场景，帮助孩子们在动手实践中学习电子和编程知识。
|

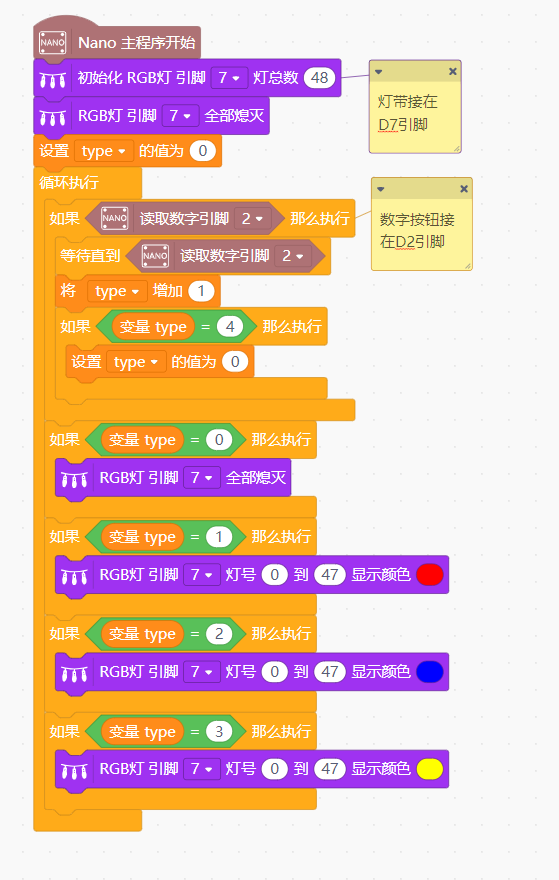

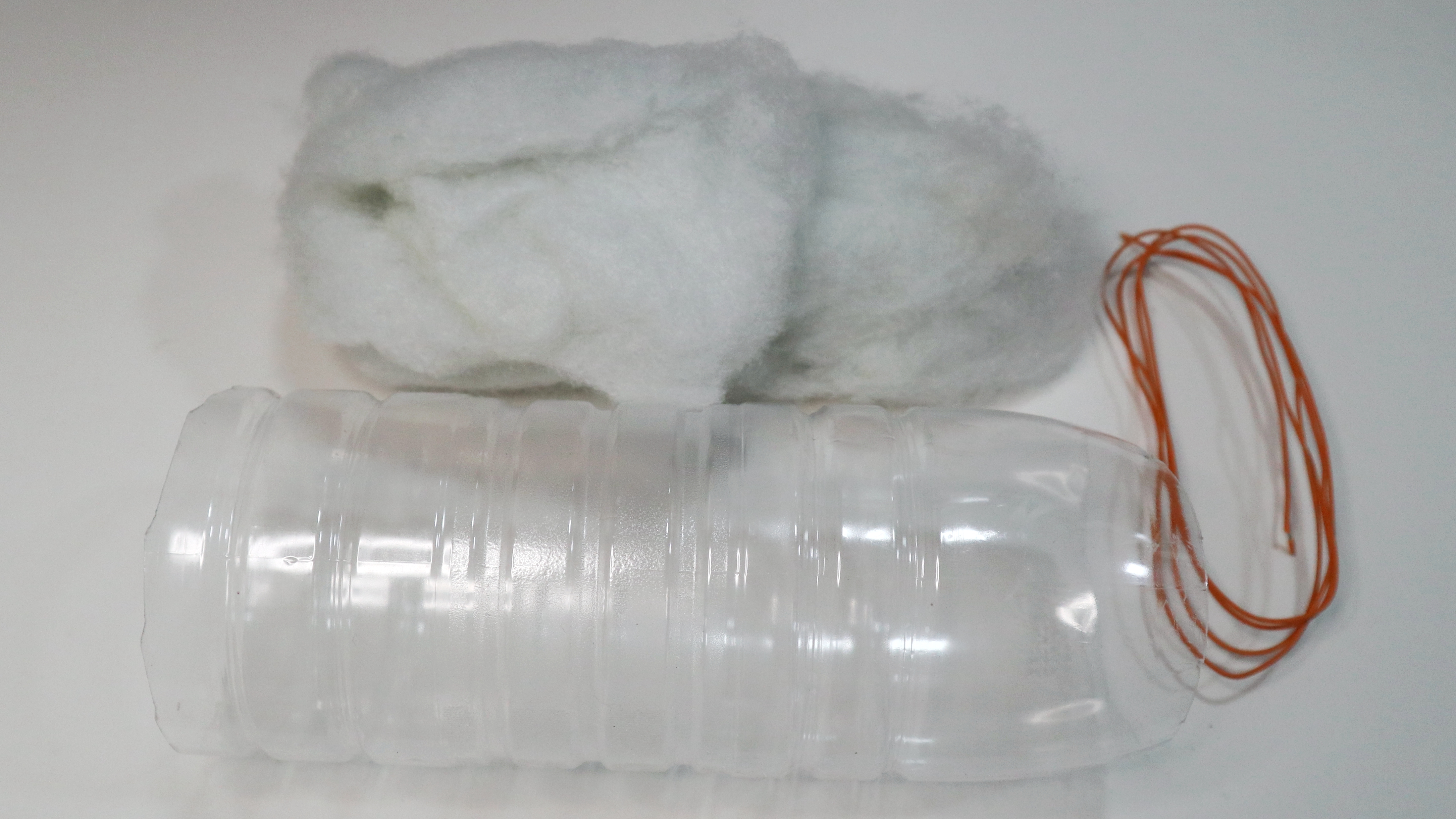

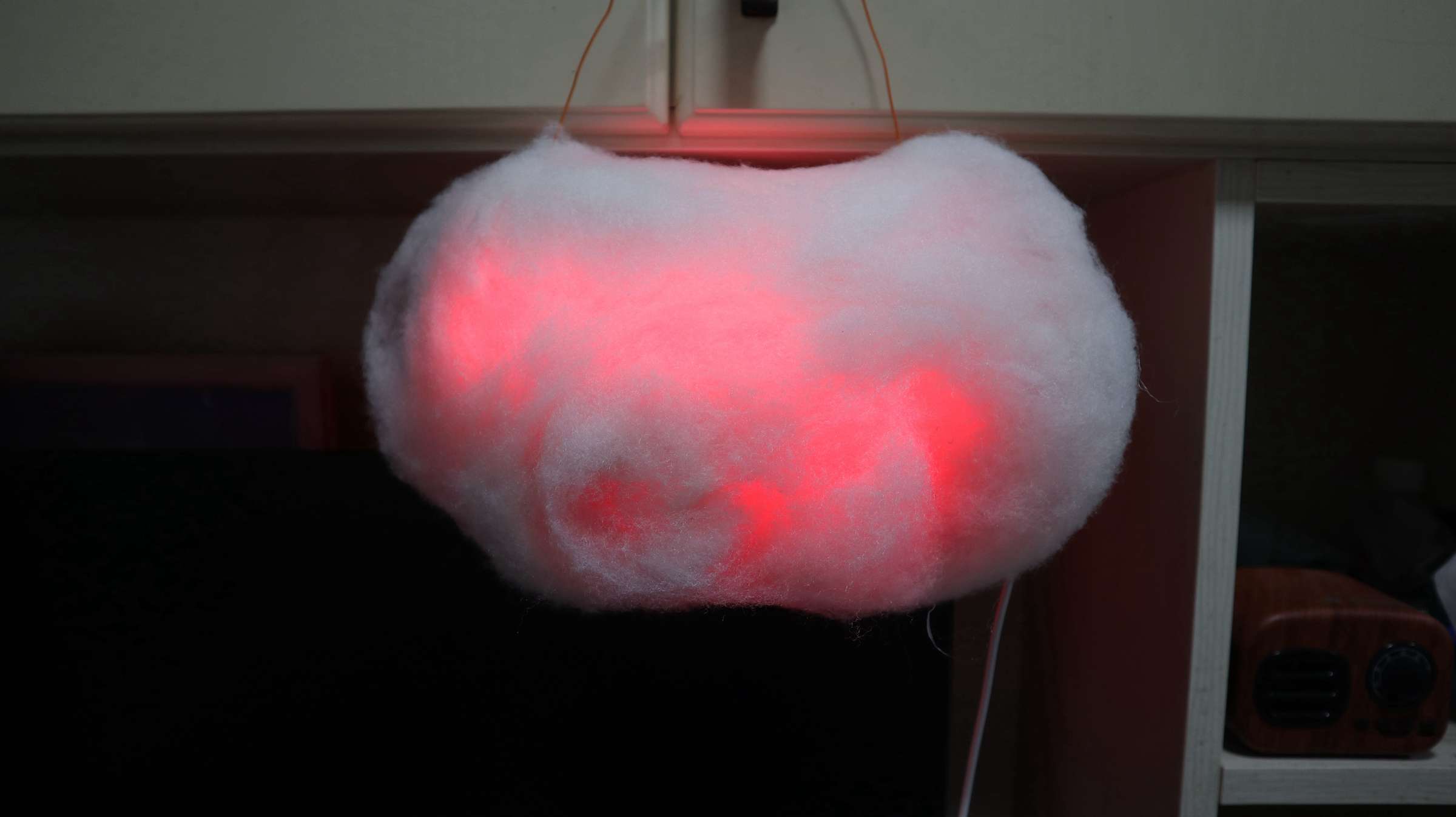

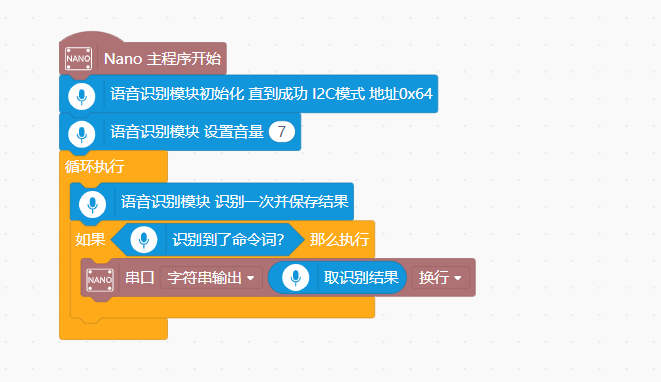

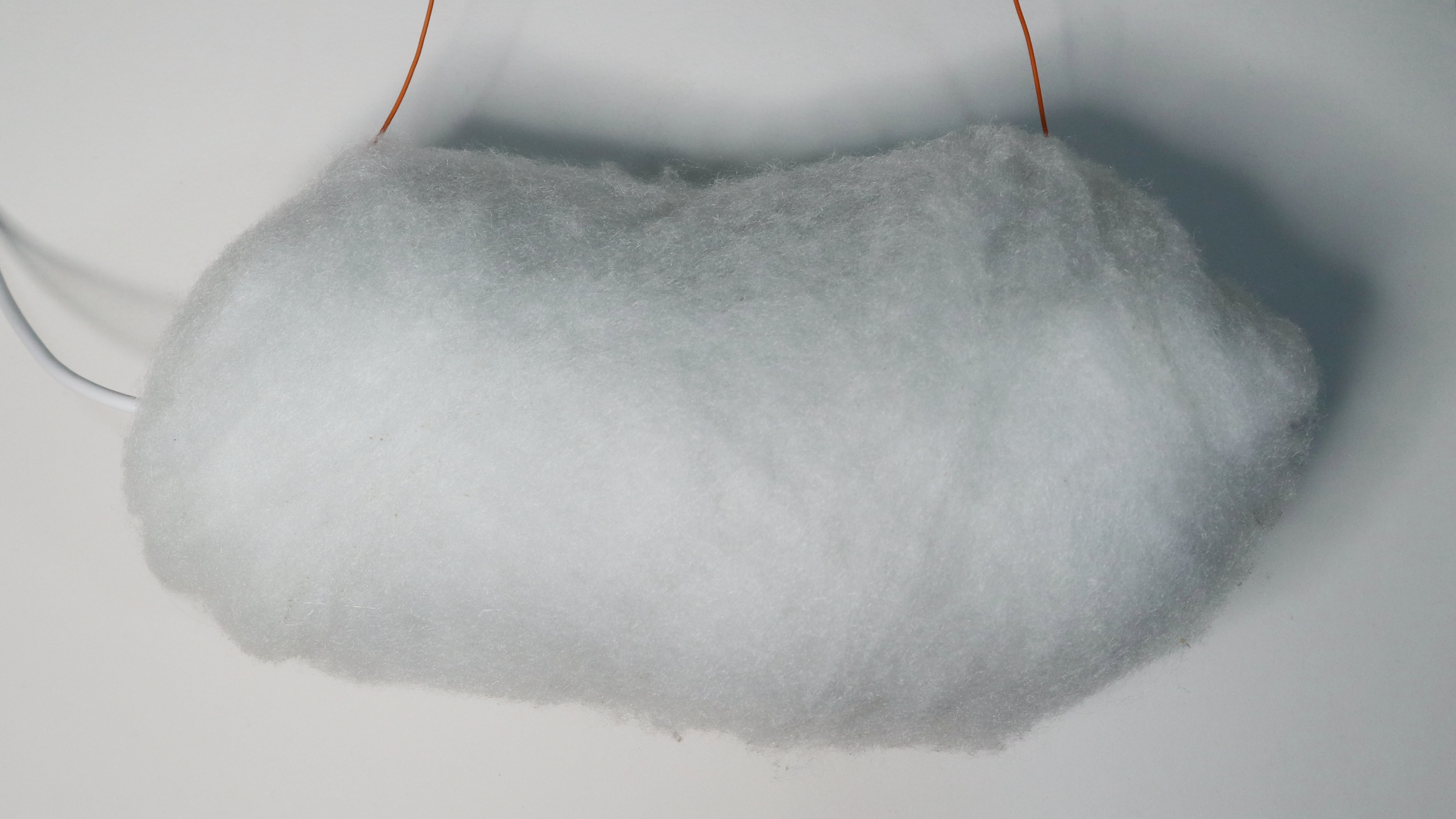

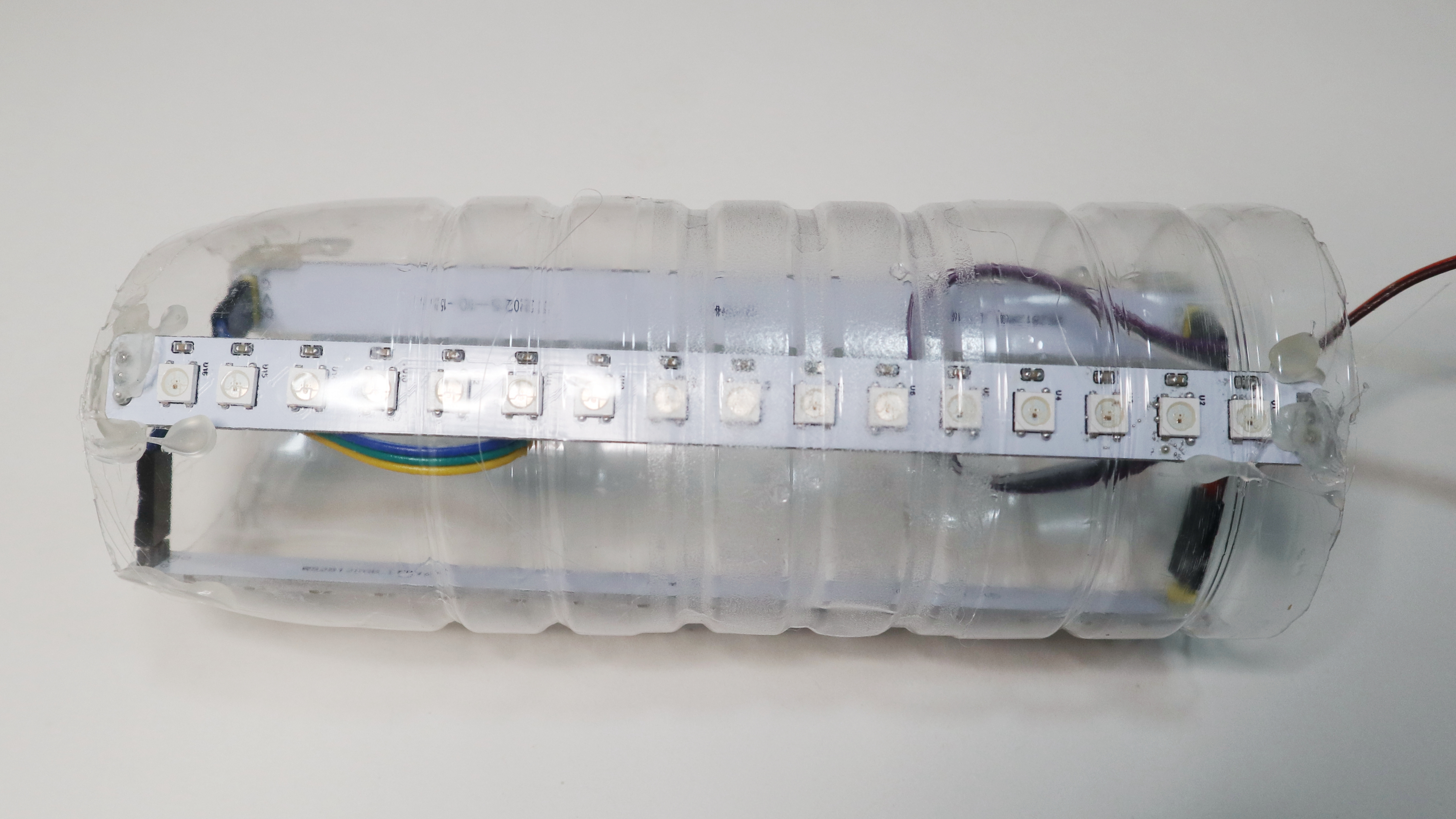

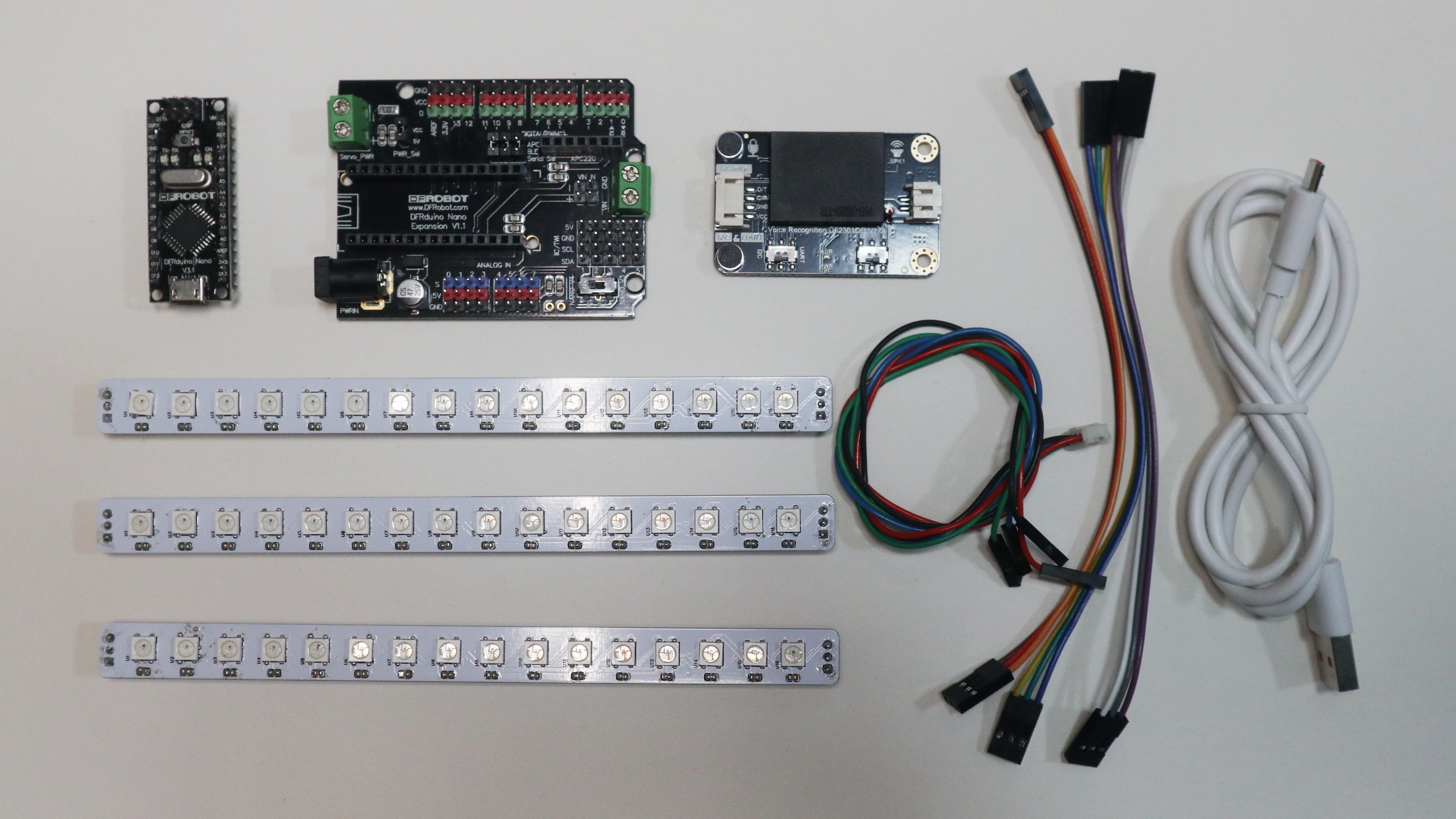

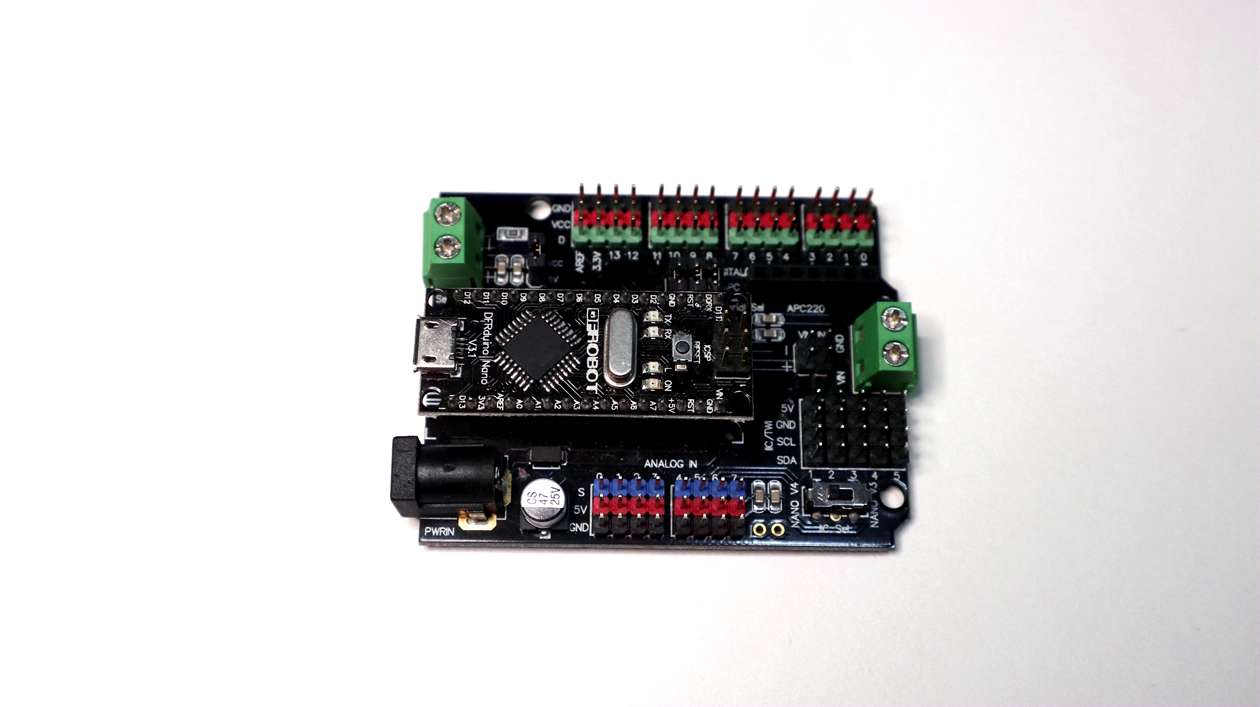

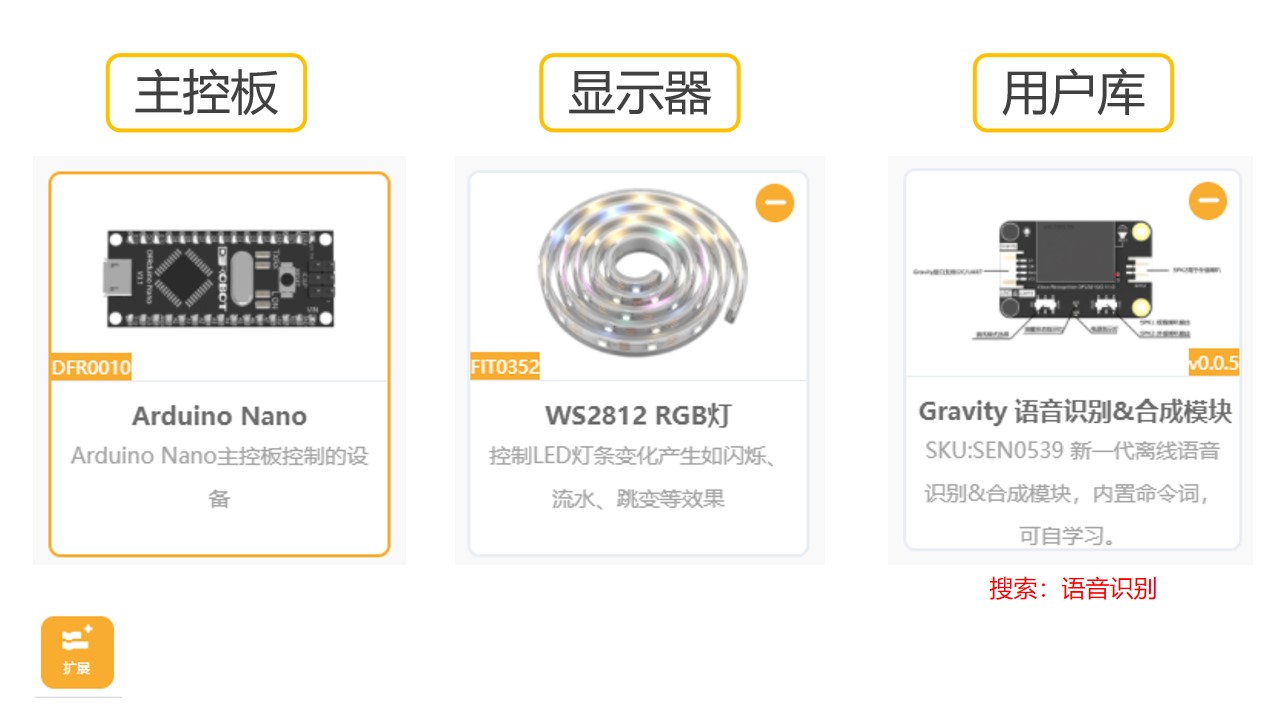

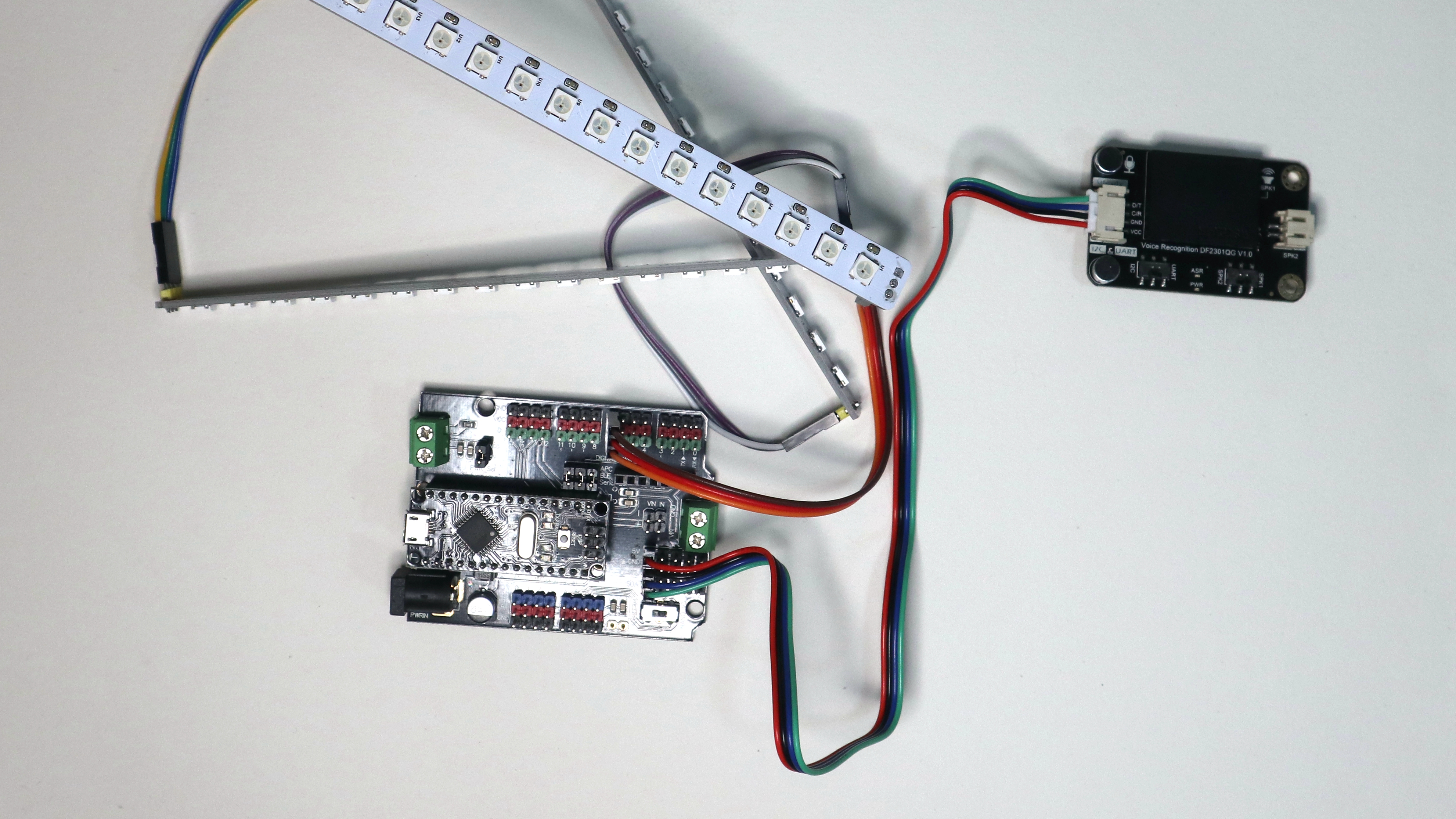

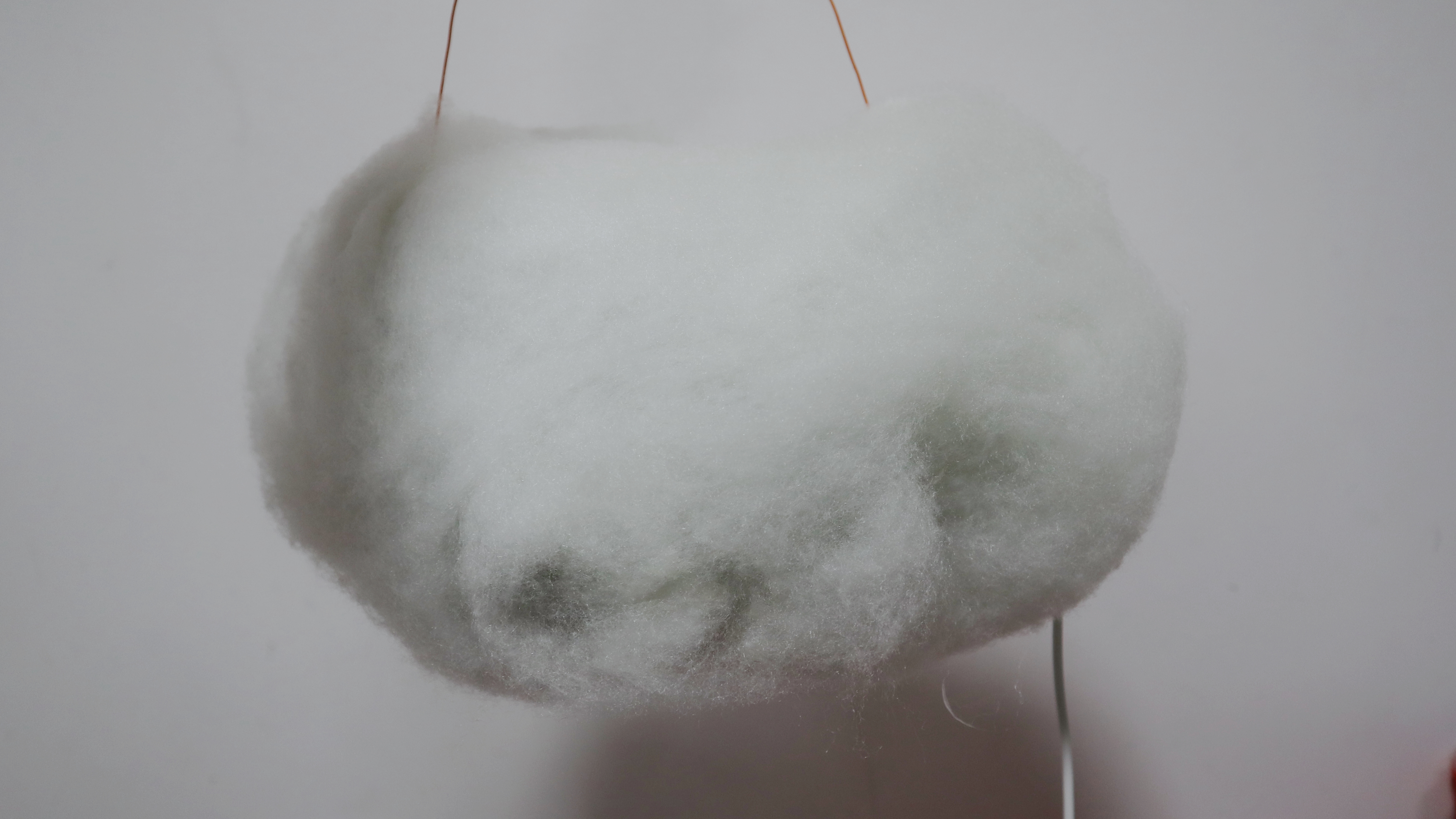

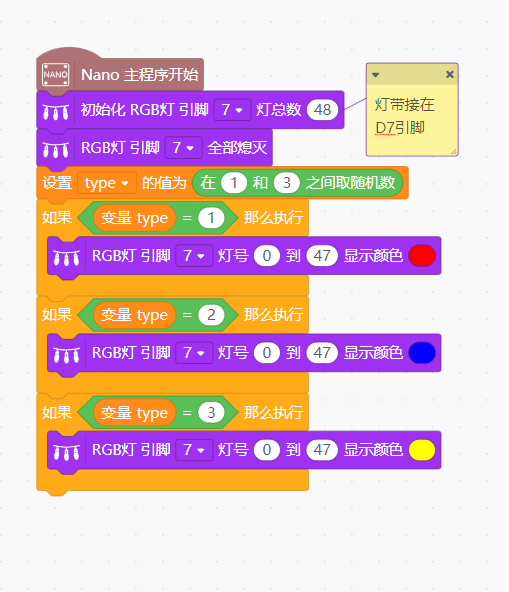

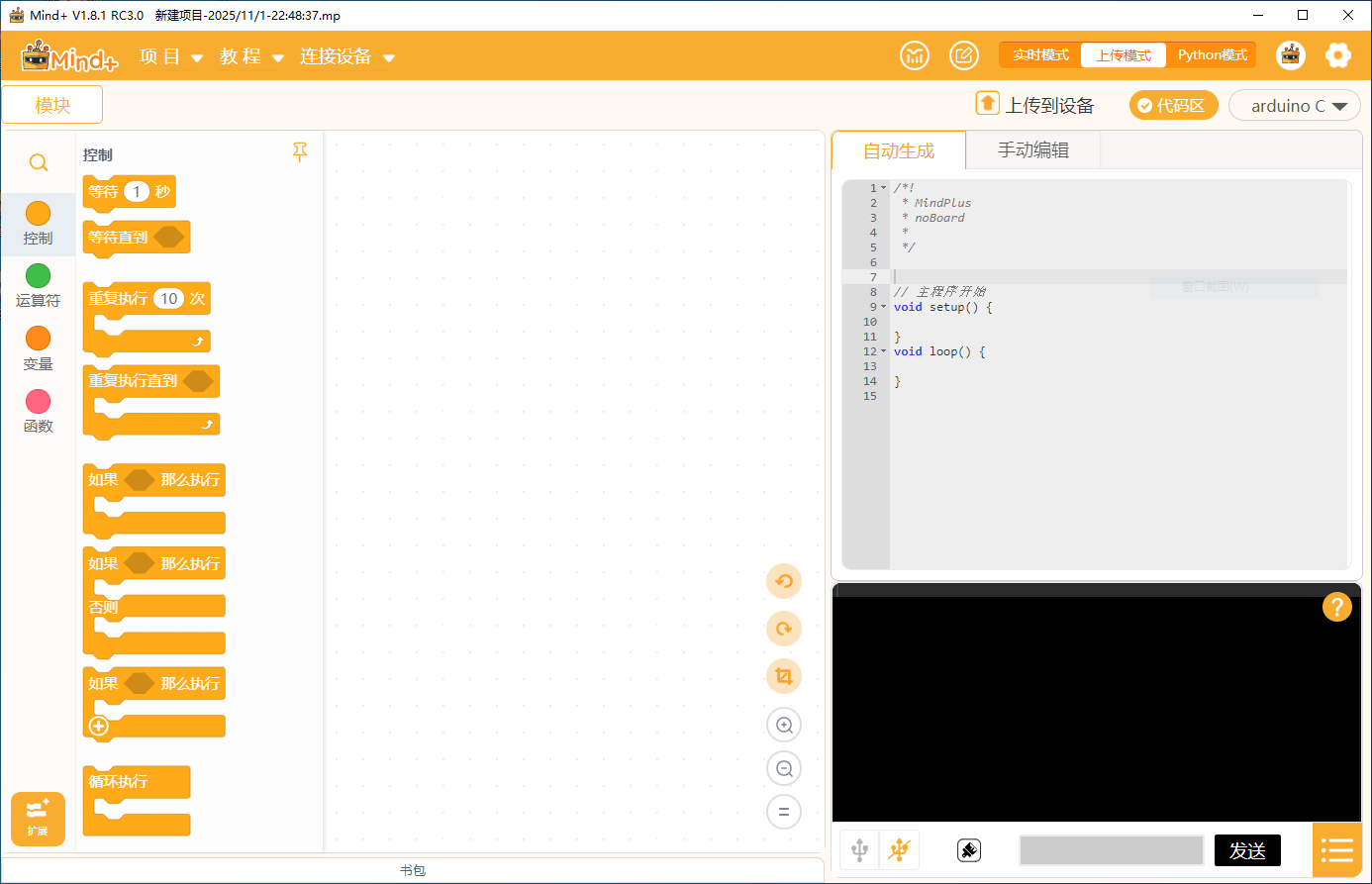

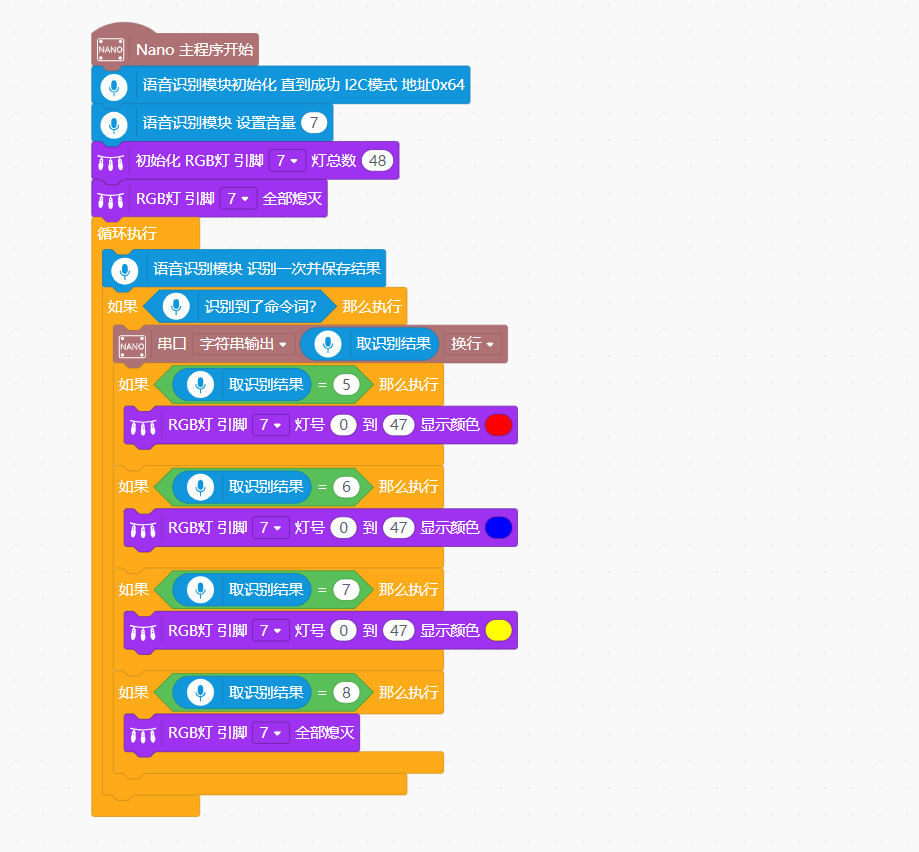

几年前，就在一位老师分享的创客空间的照片中看到过云朵灯。最近在准备一些创客作品进行展示时，想到可以制作一些云朵灯挂在天花板上。虽然其中的原理很简单，但是要自己做还是想先找点教程看看，以便少走弯路。到DFobot创客社区搜索，竟然没有。后来在其他地方找到了一个DIY类的制作教程。根据这个教程，再加入创客技术和器材，一个语音控制的云朵灯就诞生了。当然，我还要写一个教程，让更多的创客朋友们能够轻松制作出这个作品。  图1 【作品功能】 听到语音指令后，它会根据指令进行开关，并改变灯光的色彩。 演示视频 【材料清单】 [size=14.0000pt]（一）硬件材料  图2 ◆ Arduino Nano控制板 1块 ◆ IO扩展板 1块 ◆ DF离线语音识别模块 1个 ◆ WS2812彩色灯带（16珠） 3条 ◆ 3P连接线 3根 ◆ 4P连接线（I2C） 1根 ◆ USB数据线 1条 [size=14.0000pt]（二）编程软件  图3 ◆Mind+ V1.8.1RC3.0（上传模式） 下载地址: https://mindplus.cc/ [size=14.0000pt]（三）其他材料  图4 ◆ 纤维羽丝棉 若干 ◆ 矿泉水瓶 1个 ◆ 绳或线（>50cm） 1根 【制作步骤】 [size=14.0000pt]一、硬件连接  图5 1. 将控制板安装到扩展板上。  图6 2. 将3根灯带串联后接到D7引脚，将语音识别模块接到I2C引脚。 二、编程程序 [size=14.0000pt]1. 设置唤醒词和命令词。 将控制板接上电源，使语音模块进入工作状态。根据模块的使用说明，使用默认唤醒词（如：小智你好）唤醒语音模块，然后通过“学习唤醒词”、“学习命令词”等语音指令使模块学习新的唤醒词和命令词。（本案例中，学习了新唤醒词“小伊你好”，学了新命令词：“开红灯”、“开蓝灯”、“开黄灯”和“请关灯”。）  图7 2.加载扩展库文件。 主控板：Arduino Nano 显示器：WS2812 RGB灯 用户库：Gravit语音识别&合成模块（需先搜索“语音识别”）  图8 3. 编写程序读取命令词的编号。 4. 将程序上传到控制板，依次说出命令词，记录命令词对应的ID。  表1  图9 5.编写主程序，上传到控制板。 三、组装  图10 [size=14.0000pt]1. 将灯带固定到矿泉水瓶里面，灯珠朝外。  图11 2. 将控制板、语音识别模块等装入矿泉水瓶中。  图12 3. 将线穿过矿泉水瓶，打结。  图13 4. 在瓶中塞入一些丝棉填充空隙。  图14 5. 将丝棉裹在瓶子外面，使用热熔胶粘贴固定。  图15 6. 在丝棉上再逐层粘贴丝棉，以达到较理想的效果。 【总结反思】 这个作品制作起来比较简单，但是装饰效果非常好。建议放在创客空间等场所进行展示时，可以制作一些体积大小不同的组合起来。 如果考虑成本的话，那就不要采用语音控制的方式，可使用数字开关来控制或者让它通电即亮。下面提供两个简化版的方案和程序供大家参考。 （一）使用一个数字按钮切换灯光颜色和开关。  图16 （二）通电即亮，每次显示随机颜色。  图17 |
