为独居老人搭建温暖的语音陪伴桥梁 📞✨

【项目背景】
随着社会老龄化加剧和城镇化进程加快，独居老人与留守儿童的情感陪伴需求日益凸显。这类群体普遍面临沟通渠道单一、智能设备使用门槛高的问题，传统的通讯工具难以满足其情感交流和日常信息获取的需求。基于此，我们依托 FireBeetle 2 ESP32 S3 开发板，结合小智 AI 开源方案，设计并制作了一款操作简单、功能定制化的 AI 电话，通过实体按键和语音交互的方式，为特殊群体提供便捷的智能陪伴服务。
【项目核心目标】
你希望打造一款适配独居老人、留守儿童使用习惯的 AI 电话，核心实现：

基于 ESP32 S3 硬件平台，通过实体按键完成唤醒、退出、音量调节、天气播报、故事播放等定制化功能；
搭载 128*64 OLED 屏幕实现交互反馈，I2S 麦克风 + 喇叭完成语音采集与播放，支持实时 AI 聊天对话；
采用椴木板激光切割制作电话机型态，兼顾实用性与易用性，降低特殊群体的使用门槛。

【硬件选型与设计】

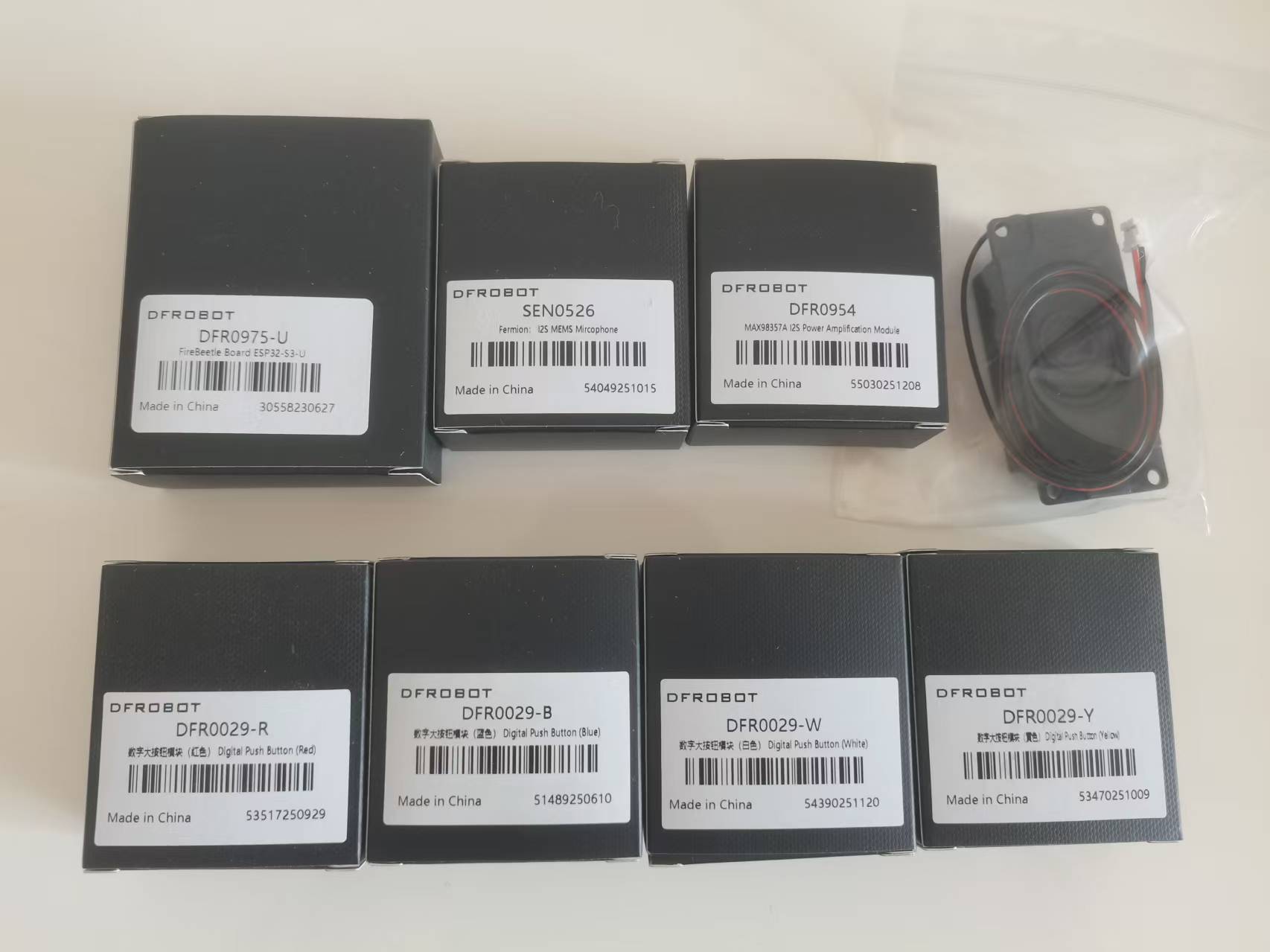

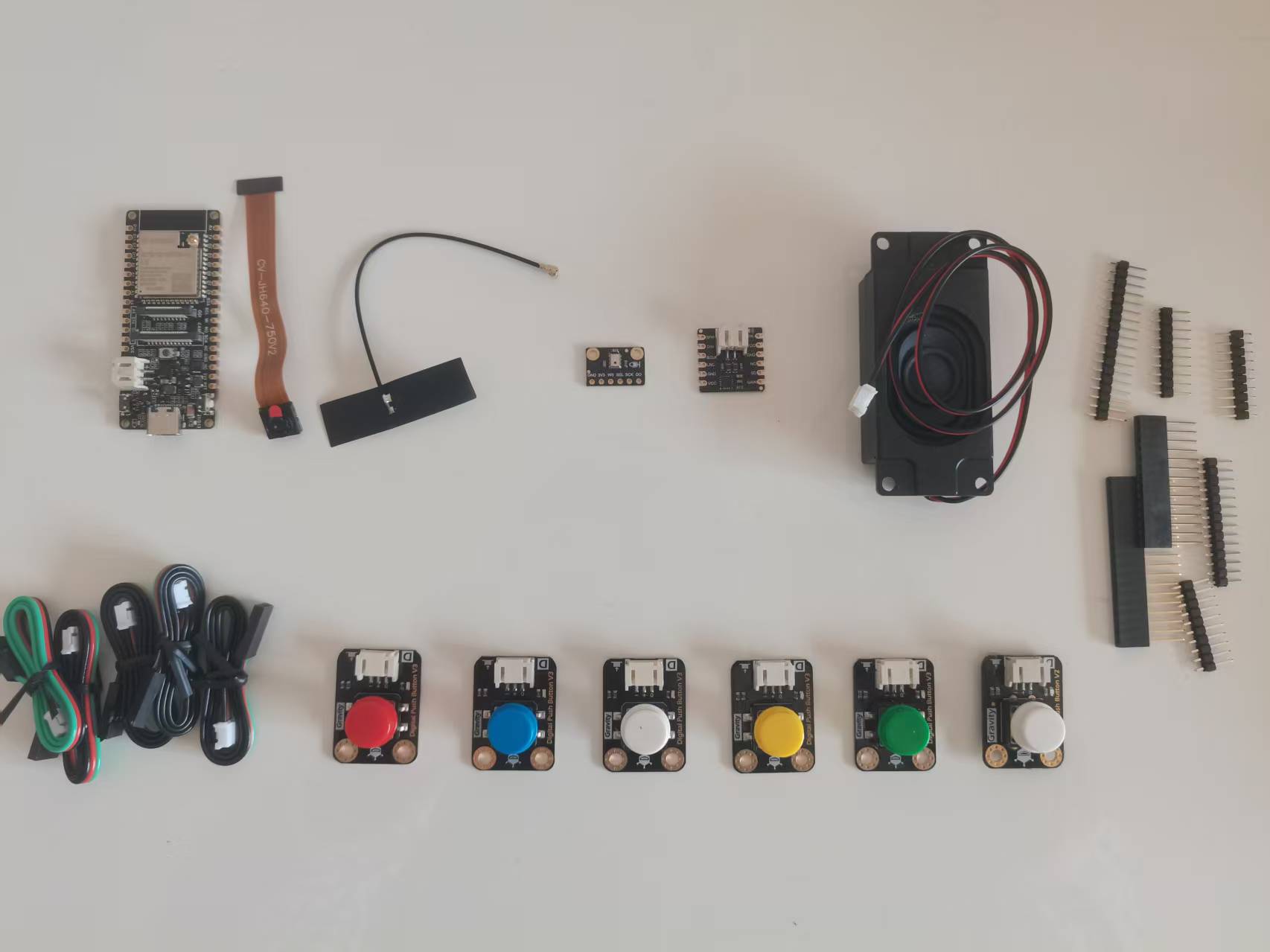

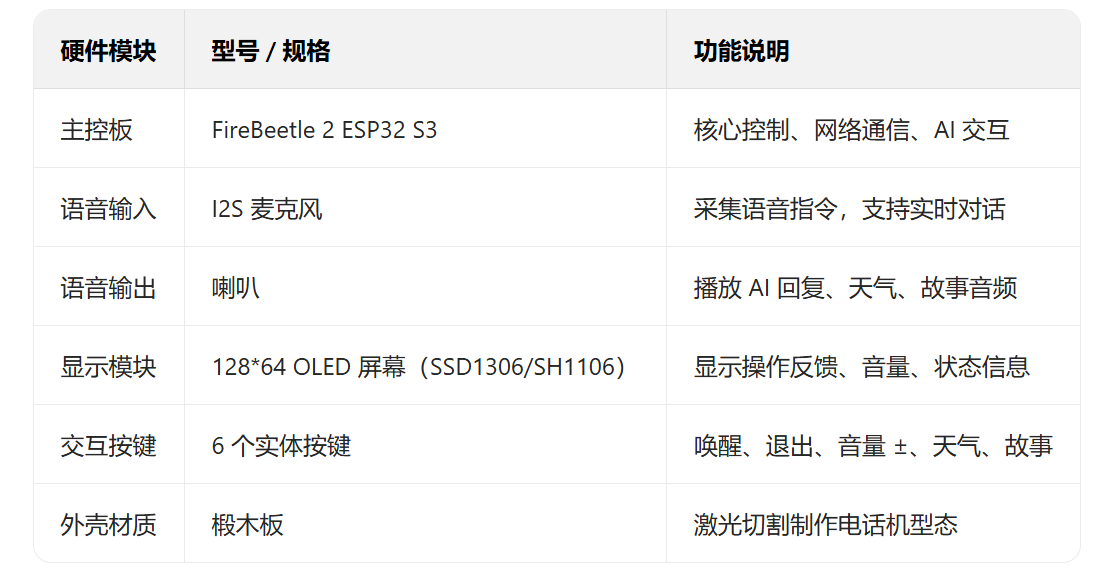

1. 核心硬件清单

2. 硬件接线逻辑（基于 config.h 配置）

音频模块：采用 I2S Simplex 模式，麦克风对应 GPIO4（WS）、GPIO5（SCK）、GPIO6（DIN）；喇叭对应 GPIO15（BCLK）、GPIO16（LRCK）、GPIO7（DOUT），保证语音采集与播放的稳定性；
显示模块：I2C 通信，SDA=GPIO1、SCL=GPIO2，支持 128*64 分辨率，镜像显示适配电话机型态安装；
按键模块：6 个按键分别映射 GPIO8（唤醒）、GPIO11（退出）、GPIO10（音量 +）、GPIO14（音量 -）、GPIO12（天气）、GPIO13（故事），均配置防抖处理；
其他：板载 LED（GPIO21）用于状态指示，预留 LAMP_GPIO（GPIO18）拓展接口。

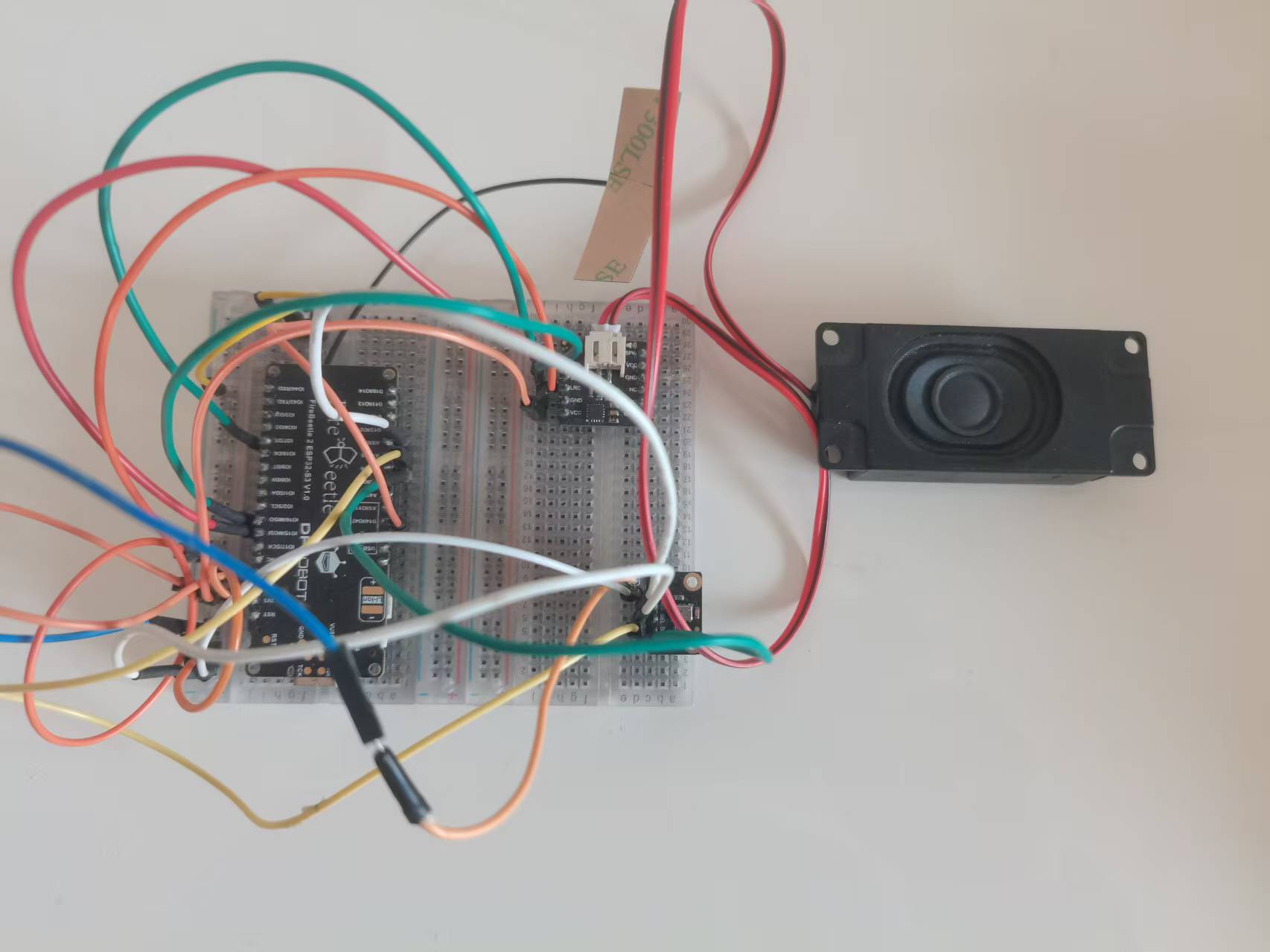

面包板杜邦线测试

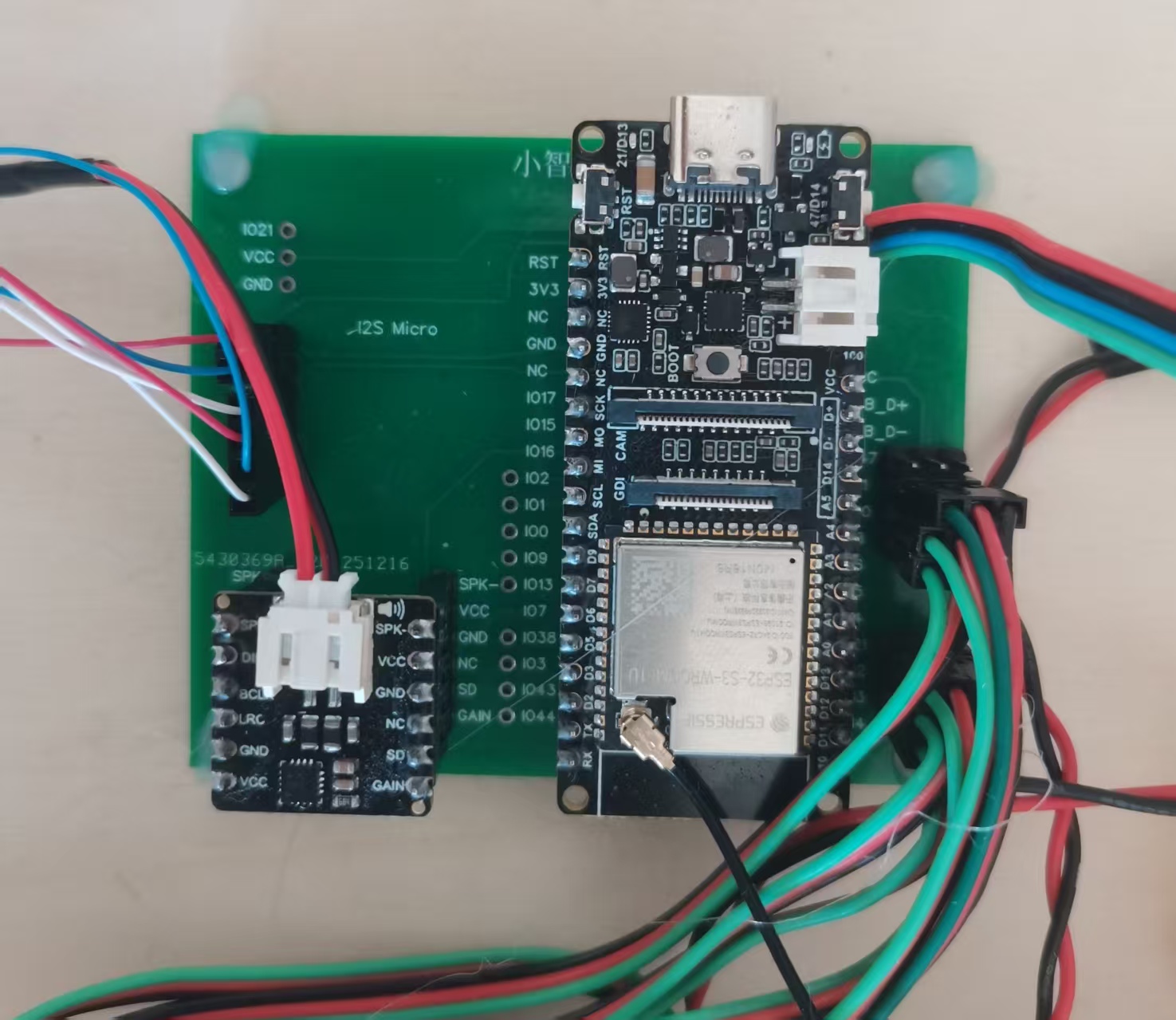

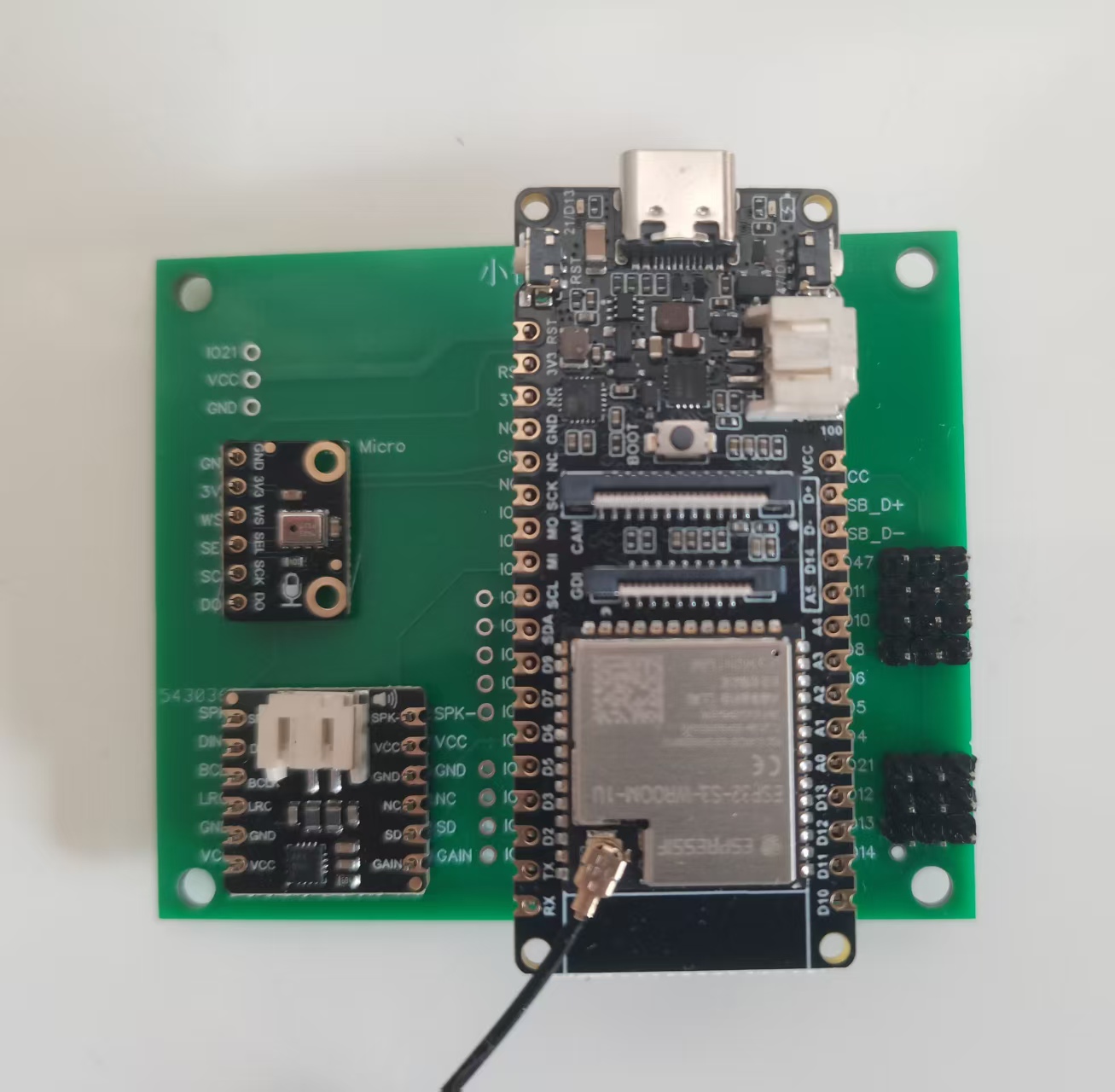

PCB简化接线

【主体框架】

【软件核心实现】
1. 开发环境基于 VSCode + ESP-IDF 开发框架，适配 ESP32 S3 的编译与烧录，核心依赖 WiFi 驱动、I2C/I2S 外设库、OLED 显示库、按键防抖库等。

   2. 核心功能代码逻辑
   （1）按键功能定制（compact_wifi_board.cc）
   针对特殊群体的使用习惯，每个按键均做了状态适配处理，确保不同交互场景下的稳定性：

唤醒按键：空闲 / 收听 / 说话状态下均可触发，发送 “你好小智” 指令唤醒 AI，屏幕同步显示 “正在请求唤醒...”；
天气 / 故事按键：分别发送 “播报张家口天气”“播报故事” 指令，说话状态下会先中止当前音频再响应新请求；
退出按键：根据当前状态（收听 / 空闲 / 说话）适配处理，如说话状态下先停止播放，延迟发送退出指令；
音量按键：短按 ±10% 音量（0-100% 范围限制），长按直接拉满 / 静音，屏幕实时显示音量数值。

（2）音频与显示适配

音频采样率：麦克风 16000Hz、喇叭 24000Hz，适配 AI 语音交互的音质需求；
OLED 显示：集成中文字体（font_puhui_14_1），通过 ShowNotification 接口实时反馈操作状态，降低视觉理解门槛。

   （3）状态管理
   通过 DeviceState 枚举（Idle/Listening/Speaking/Connecting）管理设备状态，确保按键操作仅在有效状态下响应，避免指令冲突。
   3. 代码核心优化点

按键防抖：初始化时配置 2500ms 长按、1000ms 防抖阈值，适配老人操作时的按键长按 / 误触场景；
延迟指令：退出 / 唤醒等操作增加 500-800ms 延迟，避免状态切换过快导致的指令失效；
兼容性：支持 SSD1306/SH1106 两种 OLED 屏幕，通过宏定义切换，降低硬件适配成本。

【结构设计与制作】

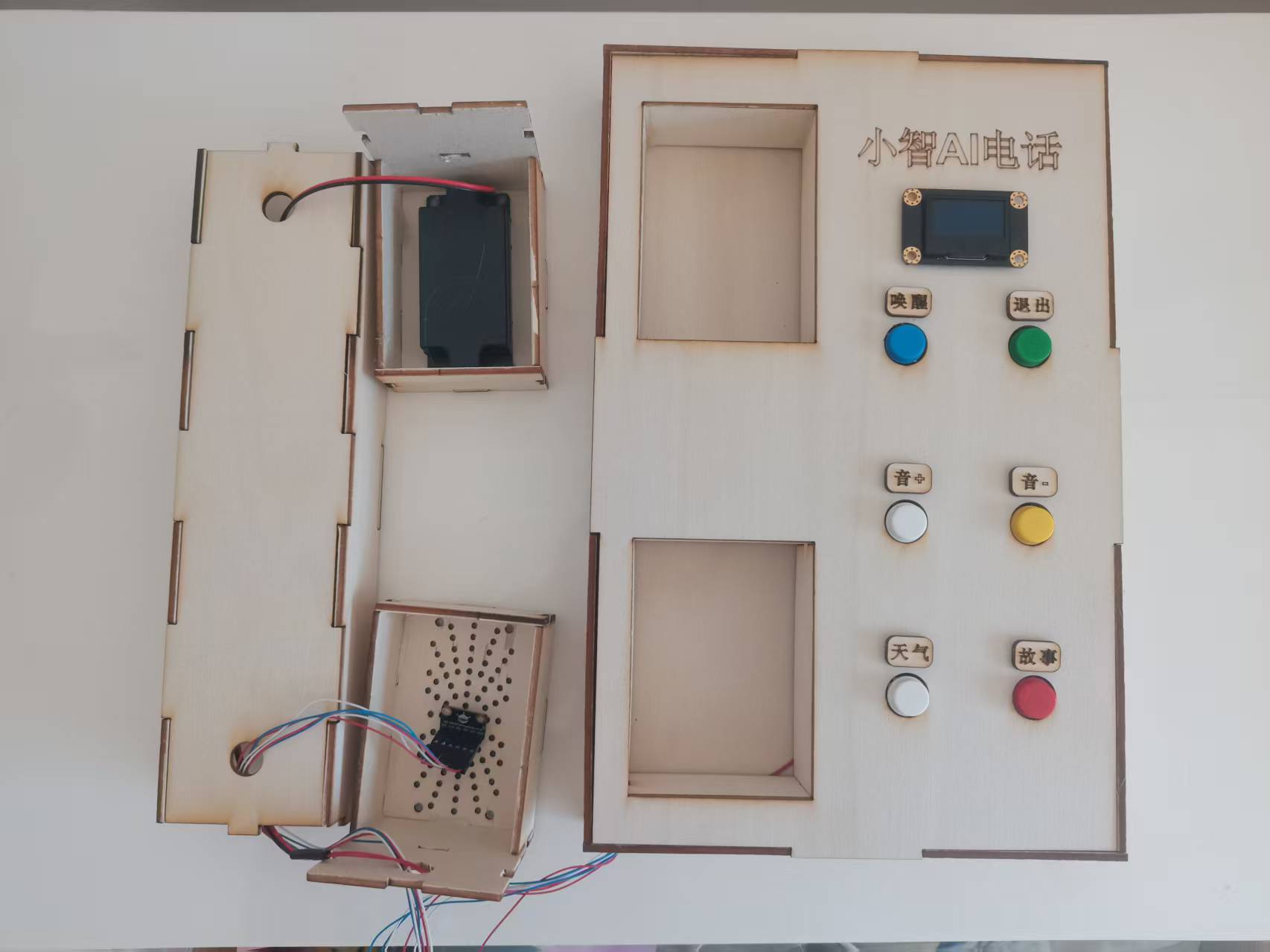

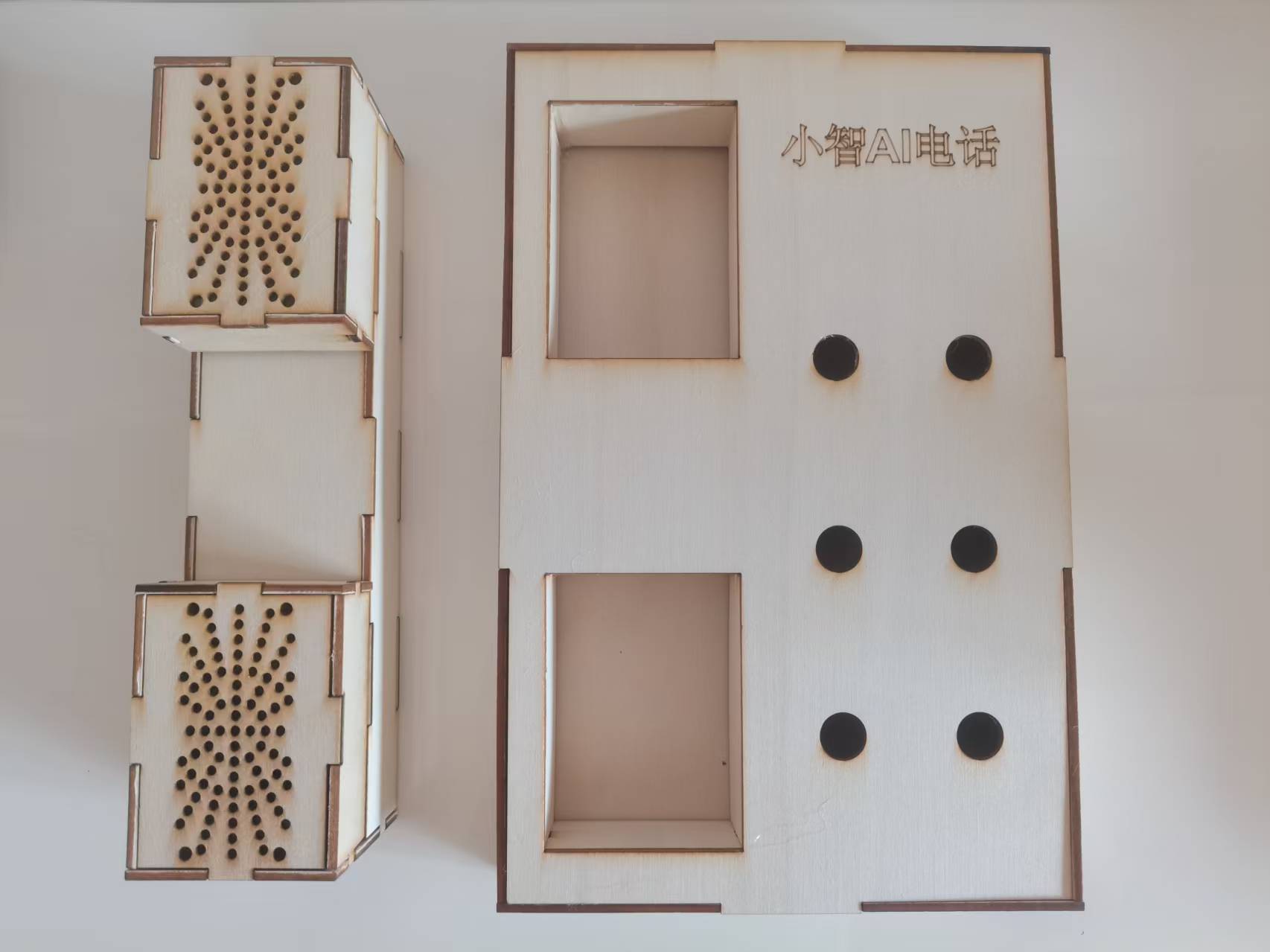

外壳制作：采用椴木板激光切割，按照电话经典形态设计，听筒内置喇叭、话筒内置 I2S 麦克风，座机区域预留 6 个按键和 128*64 屏幕安装位；
人机工程：按键尺寸放大、间距增加，适配老人操作；屏幕位置置于座机顶部，视角清晰，文字显示放大；
布线优化：内部线路采用杜邦线 + 热缩管整理，避免松动，保证长期使用的稳定性。

【功能测试与场景适配】

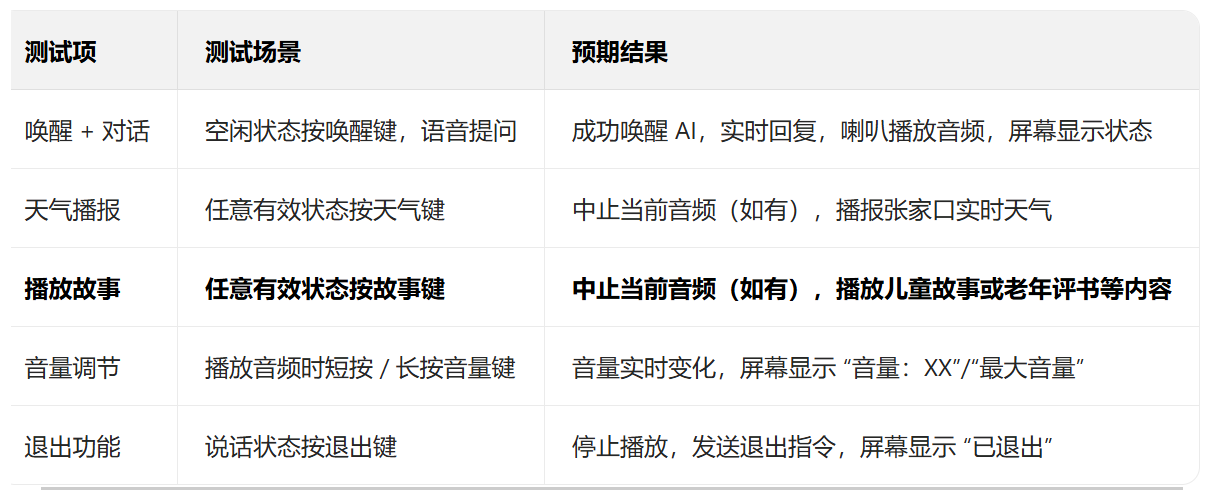

1. 核心功能测试

2. 场景适配优化

语音播报：AI 回复语速调慢，音量默认 50%，避免声音过大 / 过小；
操作简化：无复杂菜单，所有功能一键触发，无需文字输入；
稳定性：断网后自动重连，按键操作超时反馈，降低使用焦虑。

【项目价值与拓展】
1. 核心价值

适配特殊群体：实体按键 + 语音交互，无需学习复杂操作，解决老人 / 儿童使用智能设备的门槛问题；
定制化服务：聚焦 “天气 + 故事 + 聊天” 核心需求，满足日常信息获取与情感陪伴；
开源可拓展：基于小智 AI 开源方案，可按需添加 “亲情通话”“紧急求助” 等功能。

2. 拓展方向

增加语音提示：按键操作时增加 “音量增大”“正在播放故事” 等语音反馈，适配视力障碍群体；
远程管理：通过 WiFi 对接云端，子女 / 监护人可远程更新天气城市、故事列表；
低功耗优化：增加休眠模式，降低待机功耗，适配电池供电场景。

【演示视频】
1.小智AI电话机1.0

2.小智AI电话机2.0

【总结】
本项目基于 FireBeetle 2 ESP32 S3 和小智 AI 开源方案，通过硬件定制、软件适配、结构优化，打造了一款面向独居老人、留守儿童的 AI 电话。核心亮点：

易用性：实体按键 + 语音交互，无复杂操作，适配特殊群体使用习惯；
实用性：聚焦天气、故事、聊天核心需求，解决情感陪伴与信息获取痛点；
可拓展性：开源硬件 + 软件架构，支持功能迭代与硬件适配，具备落地推广潜力。

这款 AI 电话不仅是技术落地的实践，更是通过科技手段弥补情感陪伴缺口的尝试，为特殊群体搭建起与外界沟通的温暖桥梁。
【主要功能代码】
1、按钮功能实现

touch_button_.OnClick([this]() {
    auto& app = Application::GetInstance();
    ESP_LOGI(TAG, "唤醒按钮点击");

    // 获取当前状态
    DeviceState current_state = app.GetDeviceState();
    ESP_LOGI(TAG, "当前状态: %d", current_state);

    // 只在特定状态下响应
    if (current_state == kDeviceStateIdle) {
        // 空闲状态直接发送
        std::string txt = "你好小智";
        ESP_LOGI(TAG, "发送唤醒请求: %s", txt.c_str());

        // 使用WakeWordInvoke
        app.WakeWordInvoke(txt);

        // 显示通知
        GetDisplay()->ShowNotification("正在请求唤醒...");

    } else if (current_state == kDeviceStateListening) {
        // 在收听状态下，直接发送请求，不要停止收听
        std::string txt = "你好小智";
        ESP_LOGI(TAG, "在收听状态下发送唤醒请求: %s", txt.c_str());

        // 直接通过Protocol发送，不改变状态
        app.GetProtocol().SendWakeWordDetected(txt);

        GetDisplay()->ShowNotification("正在请求唤醒...");

    } else if (current_state == kDeviceStateSpeaking) {
        // 说话状态下，中止当前说话并请求唤醒
        ESP_LOGI(TAG, "正在说话，中止并请求唤醒");

        // 使用WakeWordInvoke，它会处理中止和重新发送
        std::string txt = "你好小智";
        app.WakeWordInvoke(txt);

        GetDisplay()->ShowNotification("停止说话并请求唤醒...");

    } else {
        ESP_LOGI(TAG, "唤醒按钮忽略，当前状态: %d", current_state);
        GetDisplay()->ShowNotification("当前状态不支持");
    }
});
 weather_button_.OnClick([this]() {
    auto& app = Application::GetInstance();
    ESP_LOGI(TAG, "天气按钮点击");

    // 获取当前状态
    DeviceState current_state = app.GetDeviceState();
    ESP_LOGI(TAG, "当前状态: %d", current_state);

    // 只在特定状态下响应
    if (current_state == kDeviceStateIdle) {
        // 空闲状态直接发送
        std::string txt = "播报张家口天气";
        ESP_LOGI(TAG, "发送天气请求: %s", txt.c_str());

        // 使用WakeWordInvoke
        app.WakeWordInvoke(txt);

        // 显示通知
        GetDisplay()->ShowNotification("正在请求播报天气...");

    } else if (current_state == kDeviceStateListening) {
        // 在收听状态下，直接发送请求，不要停止收听
        std::string txt = "播报张家口天气";
        ESP_LOGI(TAG, "在收听状态下发送播报天气请求: %s", txt.c_str());

        // 直接通过Protocol发送，不改变状态
        app.GetProtocol().SendWakeWordDetected(txt);

        GetDisplay()->ShowNotification("正在请求播报天气...");

    } else if (current_state == kDeviceStateSpeaking) {
        // 说话状态下，中止当前说话并请求播报天气
        ESP_LOGI(TAG, "正在说话，中止并请求播报天气");

        // 使用WakeWordInvoke，它会处理中止和重新发送
        std::string txt = "播报张家口天气";
        app.WakeWordInvoke(txt);

        GetDisplay()->ShowNotification("停止说话并请求播报天气...");

    } else {
        ESP_LOGI(TAG, "天气按钮忽略，当前状态: %d", current_state);
        GetDisplay()->ShowNotification("当前状态不支持");
    }
});
 story_button_.OnClick([this]() {
    auto& app = Application::GetInstance();
    ESP_LOGI(TAG, "故事按钮点击");

    // 获取当前状态
    DeviceState current_state = app.GetDeviceState();
    ESP_LOGI(TAG, "当前状态: %d", current_state);

    // 只在特定状态下响应
    if (current_state == kDeviceStateIdle) {
        // 空闲状态直接发送
        std::string txt = "播报故事";
        ESP_LOGI(TAG, "发送故事请求: %s", txt.c_str());

        // 使用WakeWordInvoke
        app.WakeWordInvoke(txt);

        // 显示通知
        GetDisplay()->ShowNotification("正在请求故事...");

    } else if (current_state == kDeviceStateListening) {
        // 在收听状态下，直接发送请求，不要停止收听
        std::string txt = "播报故事";
        ESP_LOGI(TAG, "在收听状态下发送故事请求: %s", txt.c_str());

        // 直接通过Protocol发送，不改变状态
        app.GetProtocol().SendWakeWordDetected(txt);

        GetDisplay()->ShowNotification("正在请求故事...");

    } else if (current_state == kDeviceStateSpeaking) {
        // 说话状态下，中止当前说话并请求新故事
        ESP_LOGI(TAG, "正在说话，中止并请求新故事");

        // 使用WakeWordInvoke，它会处理中止和重新发送
        std::string txt = "播报故事";
        app.WakeWordInvoke(txt);

        GetDisplay()->ShowNotification("停止说话并请求新故事...");

    } else {
        ESP_LOGI(TAG, "故事按钮忽略，当前状态: %d", current_state);
        GetDisplay()->ShowNotification("当前状态不支持");
    }
});
 exit_button_.OnClick([this]() {
    auto& app = Application::GetInstance();
    ESP_LOGI(TAG, "退出按钮点击");

    DeviceState current_state = app.GetDeviceState();
    ESP_LOGI(TAG, "当前状态: %d", current_state);

    // 退出请求的文本
    std::string exit_text = "退出";

    // 根据不同状态处理
    switch (current_state) {
        case kDeviceStateListening: {
            // 在收听状态下，直接发送退出请求
            ESP_LOGI(TAG, "发送退出请求: %s", exit_text.c_str());

            // 直接发送退出唤醒词
            app.GetProtocol().SendWakeWordDetected(exit_text);

            // 显示通知
            GetDisplay()->ShowNotification("正在退出...");

            // 不需要停止收听，让小智处理退出流程
            // 小智会回复"好的，再见"等，然后状态会自动变为空闲
            break;
        }

        case kDeviceStateIdle: {
            // 空闲状态下，也可以发送退出请求
            // 这可能会让小智说一些退出的话，比如"已退出对话"等
            ESP_LOGI(TAG, "空闲状态下发送退出请求");

            // 先打开音频通道
            app.ToggleChatState();

            // 延迟发送退出请求
            static esp_timer_handle_t exit_timer = nullptr;
            if (exit_timer) {
                esp_timer_stop(exit_timer);
                esp_timer_delete(exit_timer);
            }

            esp_timer_create_args_t timer_args = {
                .callback = [](void* arg) {
                    auto data = static_cast<std::pair<Application*, std::string>*>(arg);
                    if (data->first->GetProtocol().IsAudioChannelOpened()) {
                        data->first->GetProtocol().SendWakeWordDetected(data->second);
                        Board::GetInstance().GetDisplay()->ShowNotification("正在退出...");
                    }
                    delete data;
                },
                .arg = new std::pair<Application*, std::string>(&app, exit_text),
                .dispatch_method = ESP_TIMER_TASK,
                .name = "exit_timer"
            };
            esp_timer_create(&timer_args, &exit_timer);
            esp_timer_start_once(exit_timer, 500000); // 500ms延迟
            break;
        }

        case kDeviceStateSpeaking: {
            // 说话状态下，先停止说话，再退出
            ESP_LOGI(TAG, "正在说话，中止并退出");

            // 先中止当前说话
            app.ToggleChatState(); // 这会中止说话

            // 延迟发送退出请求
            static esp_timer_handle_t speaking_exit_timer = nullptr;
            if (speaking_exit_timer) {
                esp_timer_stop(speaking_exit_timer);
                esp_timer_delete(speaking_exit_timer);
            }

            esp_timer_create_args_t timer_args = {
                .callback = [](void* arg) {
                    auto data = static_cast<std::pair<Application*, std::string>*>(arg);
                    DeviceState state = data->first->GetDeviceState();

                    if (state == kDeviceStateIdle) {
                        // 如果已变为空闲状态，直接显示已退出
                        Board::GetInstance().GetDisplay()->ShowNotification("已退出");
                    } else if (state == kDeviceStateListening) {
                        // 如果变为收听状态，发送退出请求
                        data->first->GetProtocol().SendWakeWordDetected(data->second);
                        Board::GetInstance().GetDisplay()->ShowNotification("正在退出...");
                    }
                    delete data;
                },
                .arg = new std::pair<Application*, std::string>(&app, exit_text),
                .dispatch_method = ESP_TIMER_TASK,
                .name = "speaking_exit_timer"
            };
            esp_timer_create(&timer_args, &speaking_exit_timer);
            esp_timer_start_once(speaking_exit_timer, 800000); // 800ms延迟
            break;
        }

        case kDeviceStateConnecting: {
            // 连接状态下，直接关闭连接
            ESP_LOGI(TAG, "正在连接，直接关闭");
            app.ToggleChatState(); // 这会关闭连接
            GetDisplay()->ShowNotification("连接已取消");
            break;
        }

        default: {
            // 其他状态不支持退出
            ESP_LOGI(TAG, "退出按钮忽略，当前状态: %d", current_state);
            GetDisplay()->ShowNotification("当前状态无法退出");
            break;
        }
    }
});
        volume_up_button_.OnClick([this]() {
            auto codec = GetAudioCodec();
            auto volume = codec->output_volume() + 10;
            if (volume > 100) {
                volume = 100;
            }
            codec->SetOutputVolume(volume);
            GetDisplay()->ShowNotification(Lang::Strings::VOLUME + std::to_string(volume));
        });

        volume_up_button_.OnLongPress([this]() {
            GetAudioCodec()->SetOutputVolume(100);
            GetDisplay()->ShowNotification(Lang::Strings::MAX_VOLUME);
        });

        volume_down_button_.OnClick([this]() {
            auto codec = GetAudioCodec();
            auto volume = codec->output_volume() - 10;
            if (volume < 0) {
                volume = 0;
            }
            codec->SetOutputVolume(volume);
            GetDisplay()->ShowNotification(Lang::Strings::VOLUME + std::to_string(volume));
        });

        volume_down_button_.OnLongPress([this]() {
            GetAudioCodec()->SetOutputVolume(0);
            GetDisplay()->ShowNotification(Lang::Strings::MUTED);
        });
复制代码

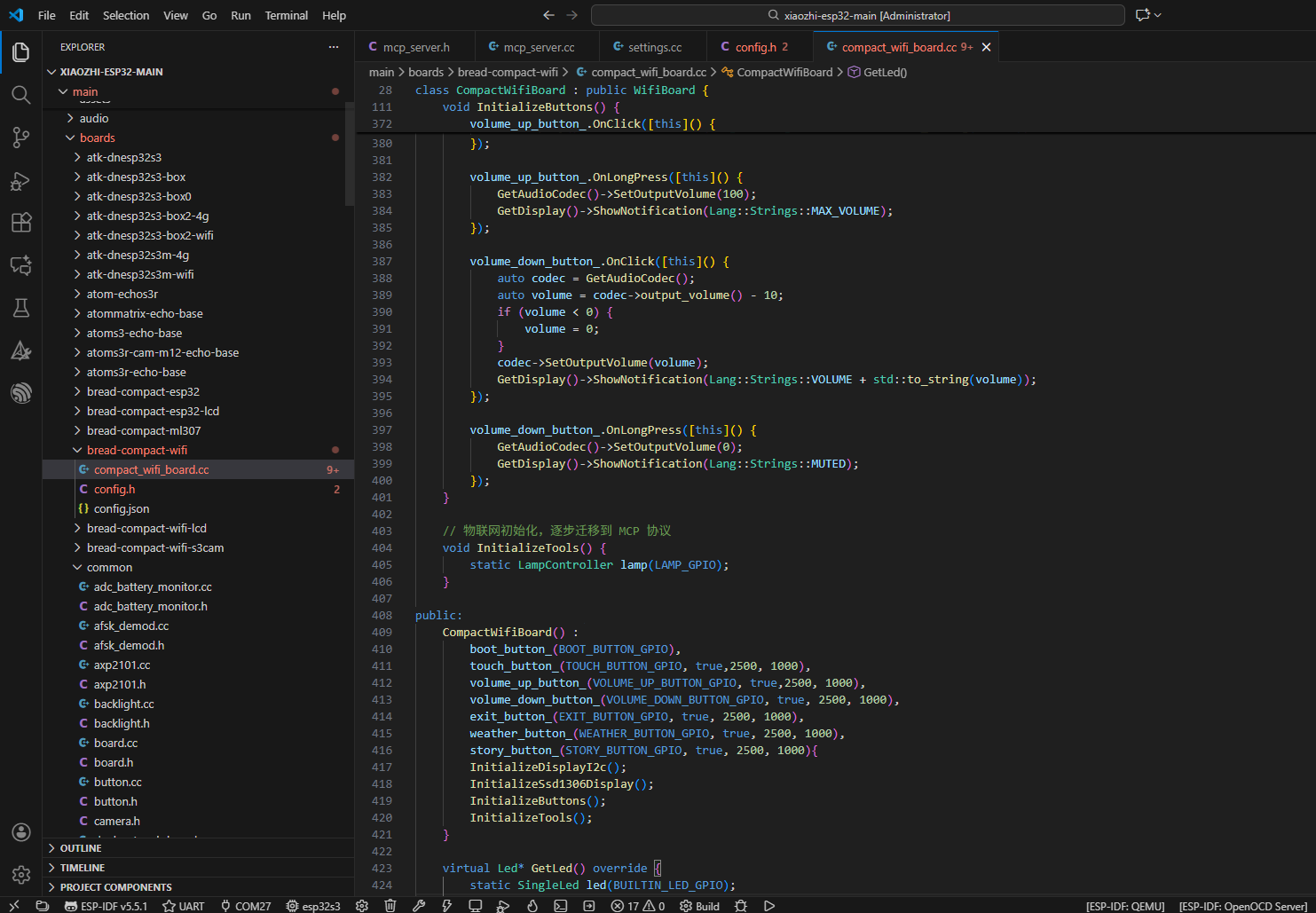

2.按键对象初始化：为6 个按键（唤醒键、音量 ±、退出、天气、故事）配置 GPIO 引脚和防抖 / 长按参数；

CompactWifiBoard() :
        boot_button_(BOOT_BUTTON_GPIO),
        touch_button_(TOUCH_BUTTON_GPIO, true,2500, 1000),
        volume_up_button_(VOLUME_UP_BUTTON_GPIO, true,2500, 1000),
        volume_down_button_(VOLUME_DOWN_BUTTON_GPIO, true, 2500, 1000),
        exit_button_(EXIT_BUTTON_GPIO, true, 2500, 1000),
        weather_button_(WEATHER_BUTTON_GPIO, true, 2500, 1000),
        story_button_(STORY_BUTTON_GPIO, true, 2500, 1000){
        InitializeDisplayI2c();
        InitializeSsd1306Display();
        InitializeButtons();
        InitializeTools();
    }
复制代码
