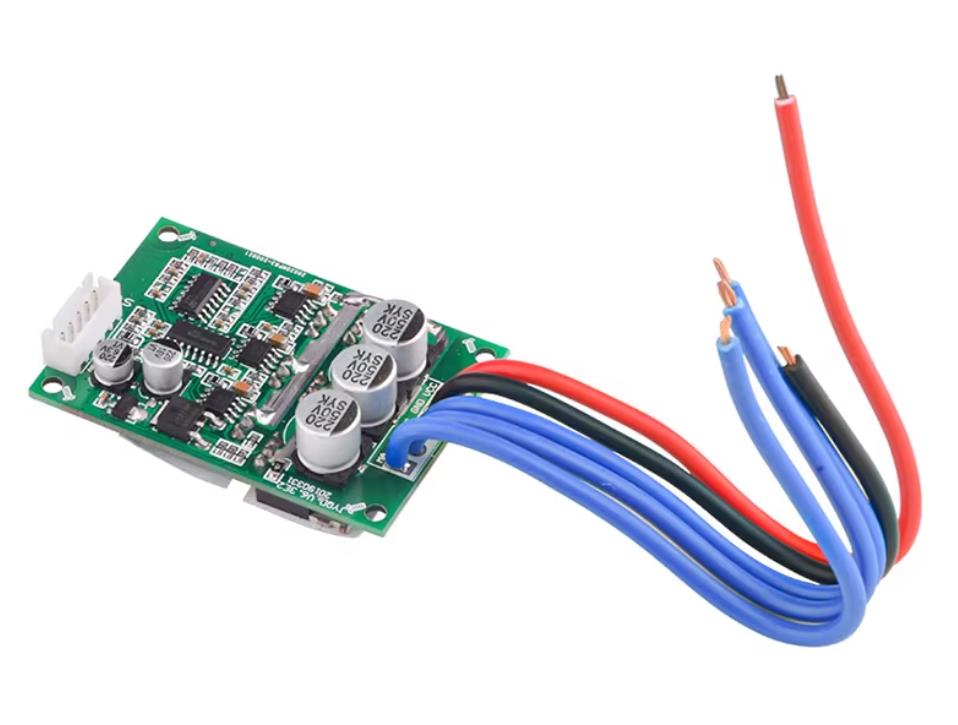

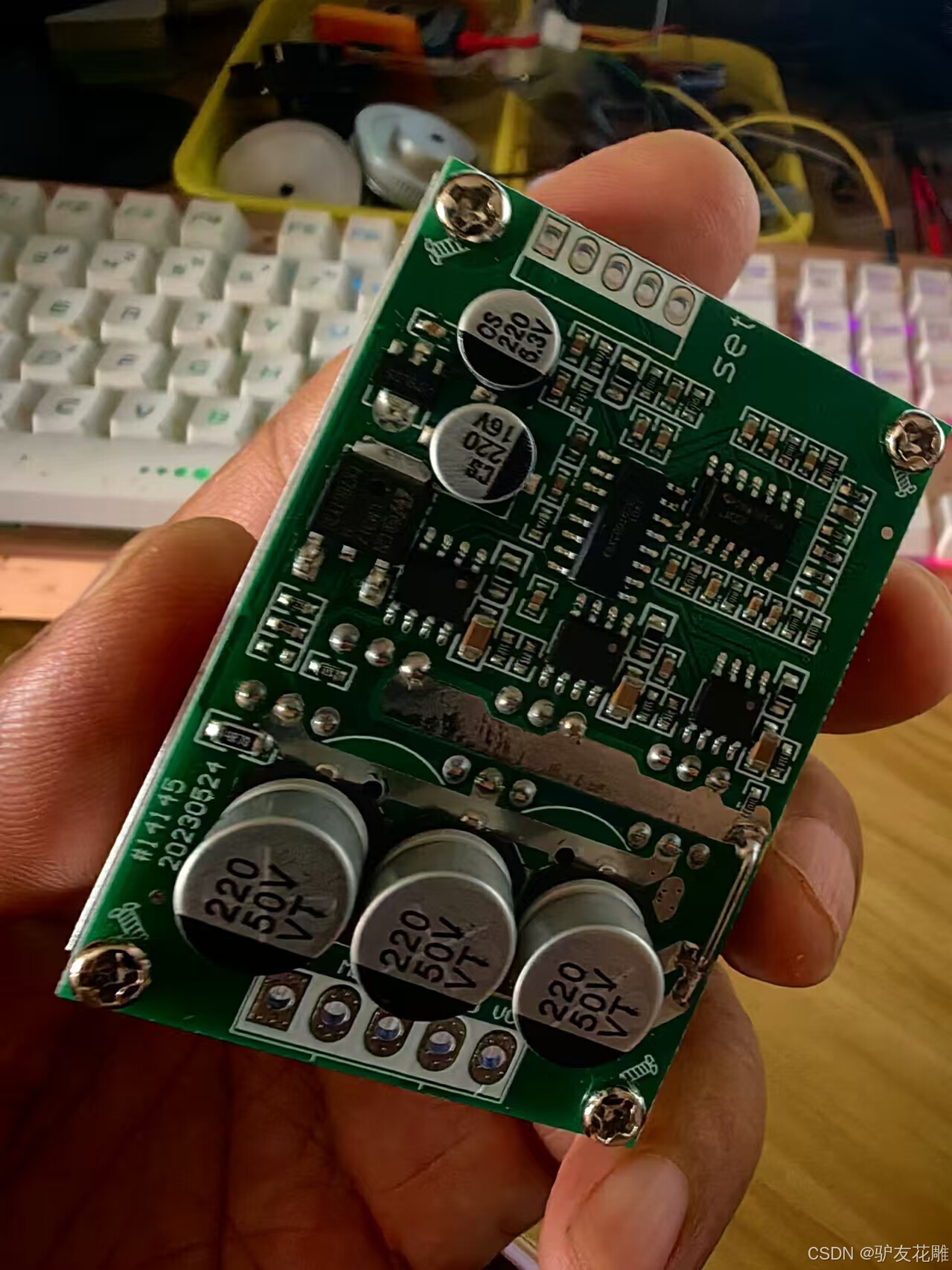

【花雕动手做】6.5寸轮毂电机方案：36V500W无霍尔驱动板
2026-02-111123
AI 快速预览详细

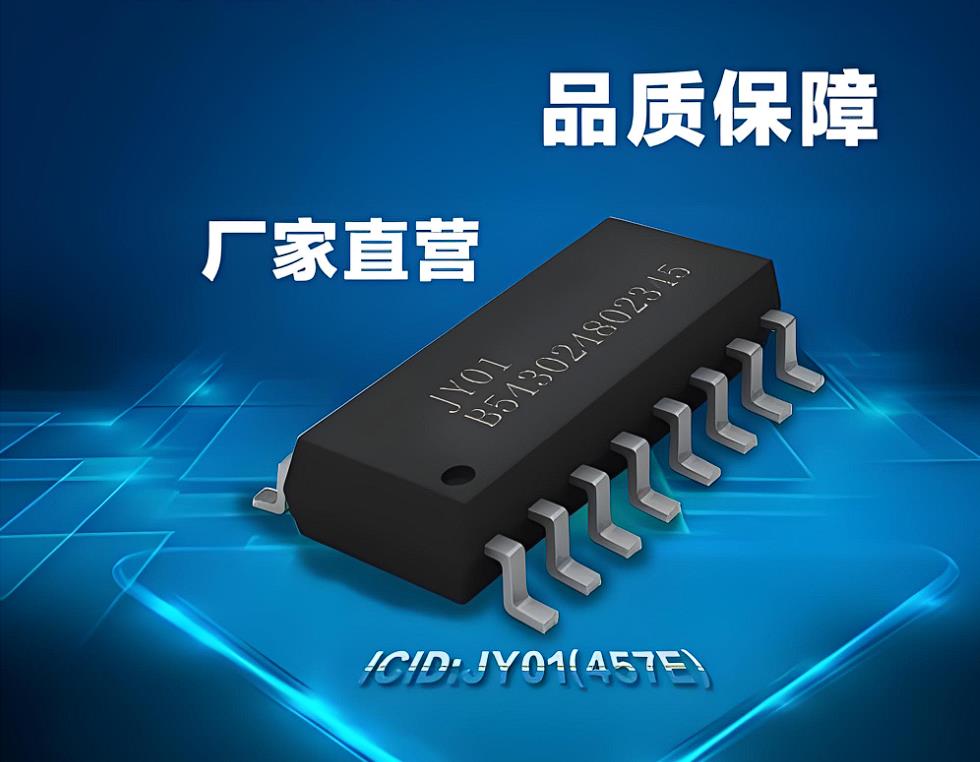

JY01是上海居逸电子推出的直流无刷电机（BLDC）专用驱动控制芯片，支持双模驱动（有霍尔/无霍尔）和SPWM正弦波驱动方式。该芯片适用于小型BLDC风扇、水泵、滑板车、机器人底盘等多种低功率BLDC场景。JY01具有软启动、正反转、线性调速等功能，并具备过载、堵转、电流闭环等保护机制。这款芯片特别适合DIY和教学项目，能够轻松实现高效驱动。

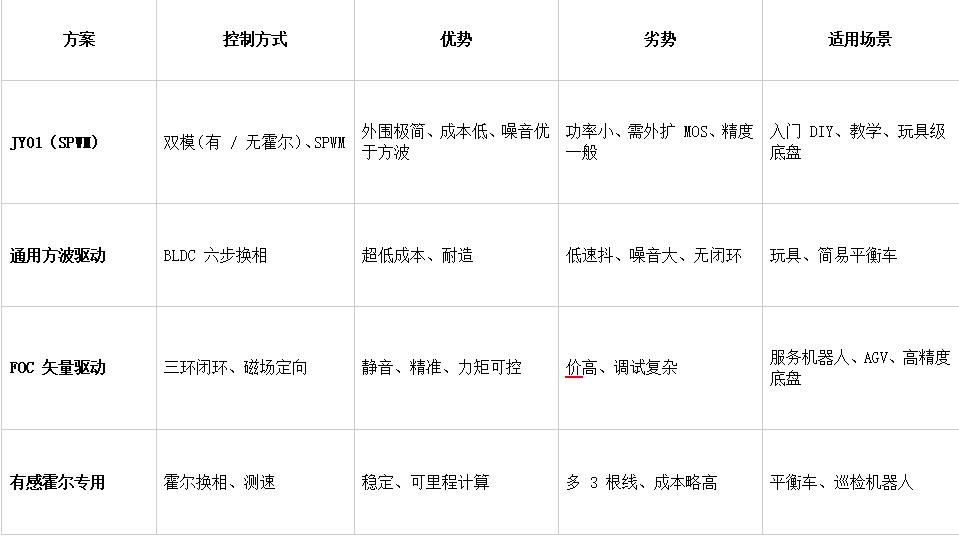

 JY01 是上海居逸电子推出的 直流无刷电机（BLDC）专用驱动控制芯片，主打 双模驱动（有霍尔 / 无霍尔）、SPWM 正弦波、外围极简、低成本，适合低功率 BLDC 场景。 一、基本信息 厂商：上海居逸电子（JYKJ） 类型：三相 BLDC 电机驱动控制 IC 封装：SOP‑16 供电：4.5–5.5 V（典型 5 V） 静态电流：≤12 mA（无负载） 工作温度：‑40～+85 ℃ 二、核心特性 双模驱动：支持 有霍尔 / 无霍尔 两种模式，通过 Pin1 配置切换 驱动方式：SPWM 正弦脉宽调制，低噪音、高效率 软启动：1S / 3S / 10S 三档可选 控制功能：正反转、软换向、线性调速、转速信号输出 保护机制：过载、堵转、电流闭环、恒流驱动 特有技术：JYKJ 全工况安全启动 三、典型应用场景 小型 BLDC 风扇、水泵、吸尘器、空调风机 滑板车、平衡车、机器人底盘（如 6.5 寸轮毂电机） 汽车电子：燃油泵、车窗、座椅、后视镜调节 手持工具、航模、高端玩具 四、与 6.5 寸轮毂电机适配性 电压：5 V 控制端，需搭配外部功率级（MOS 桥）驱动 12–48 V 电机 模式：优先 有霍尔模式，适合稳定运行、测速需求 定位：属于 方波 / SPWM 入门级驱动方案，适合 DIY、教学、低成本机器人底盘 五、JY01 与主流驱动方案对比（适配 6.5 寸轮毂电机）  |

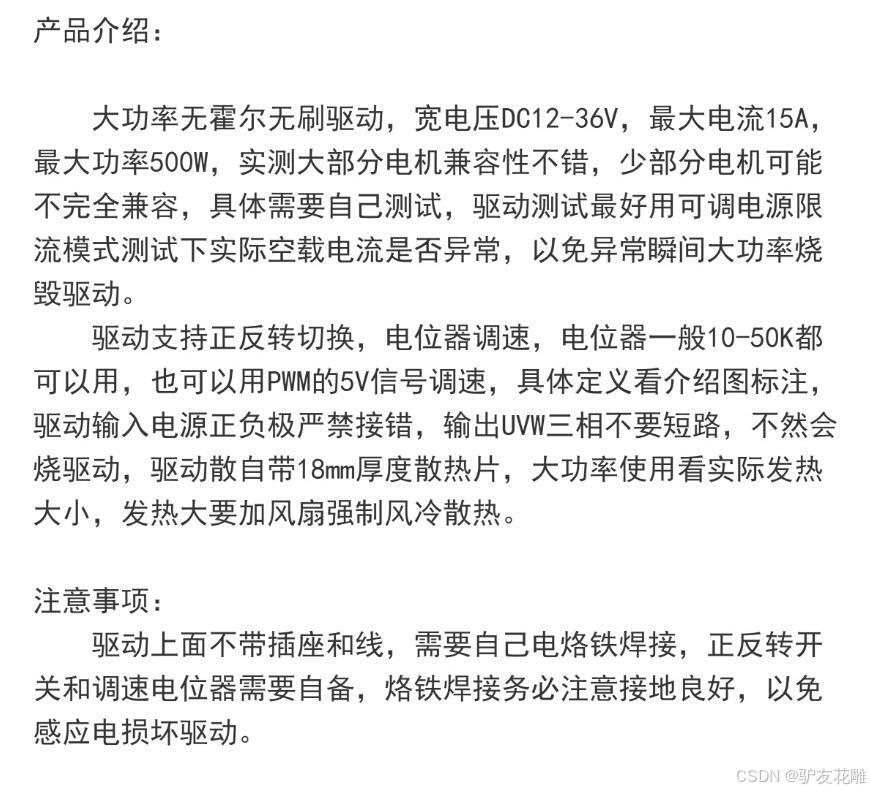

工作电压：12V-36V
转速信号：有
峰值电流：15A
正反转：有
驱动功率：不大于500W
调速功能：有（PWM调速）

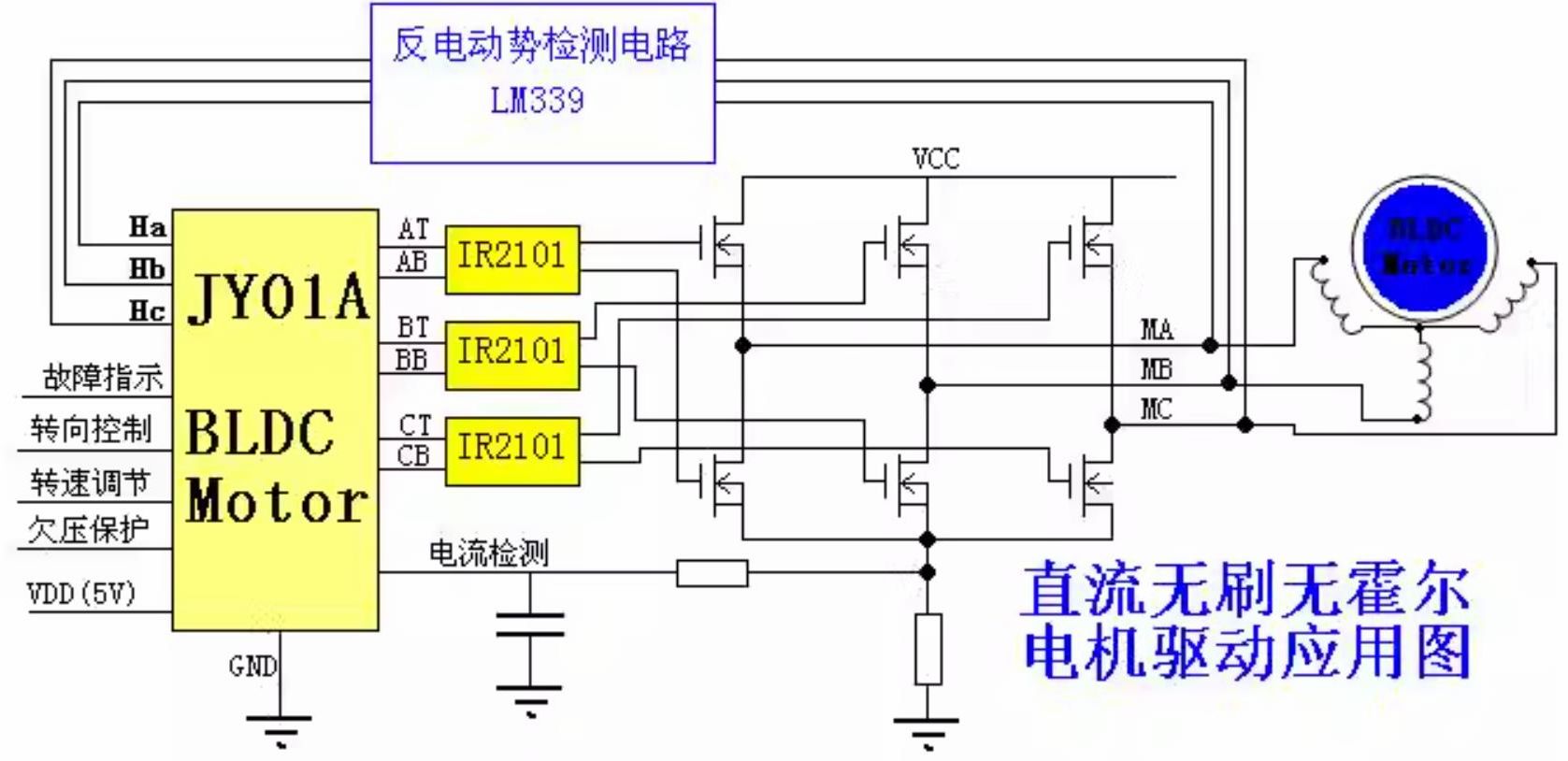

JY01A直流无刷电机驱动专用IC，军工品质，工作稳定，防干扰能力强，可用于各种直流无刷电机驱动（无霍尔）
产品特点：
● 军工品质，工作稳定
● 无霍尔直流无刷电机驱动
● 正/反转控制，软切换功能
● 转速调节功能
● 过流保护
● 短路保护
● 欠压保护
● DSP核H_PWM低噪音驱动
● 脉冲转速信号输出
典型应用：
