【花雕动手做】铝型材：20 种连接从零搭建机器人底盘
2026-02-251324
AI 快速预览详细
本文介绍了20种铝型材连接方式，用于机器人底盘的搭建。内容涵盖了螺丝选择、角件安装等细节，旨在帮助读者打造更稳固、轻便、快速响应的机器人底盘。这些连接方式对于STEM教育场景中的机器人社团和竞赛非常实用。
|

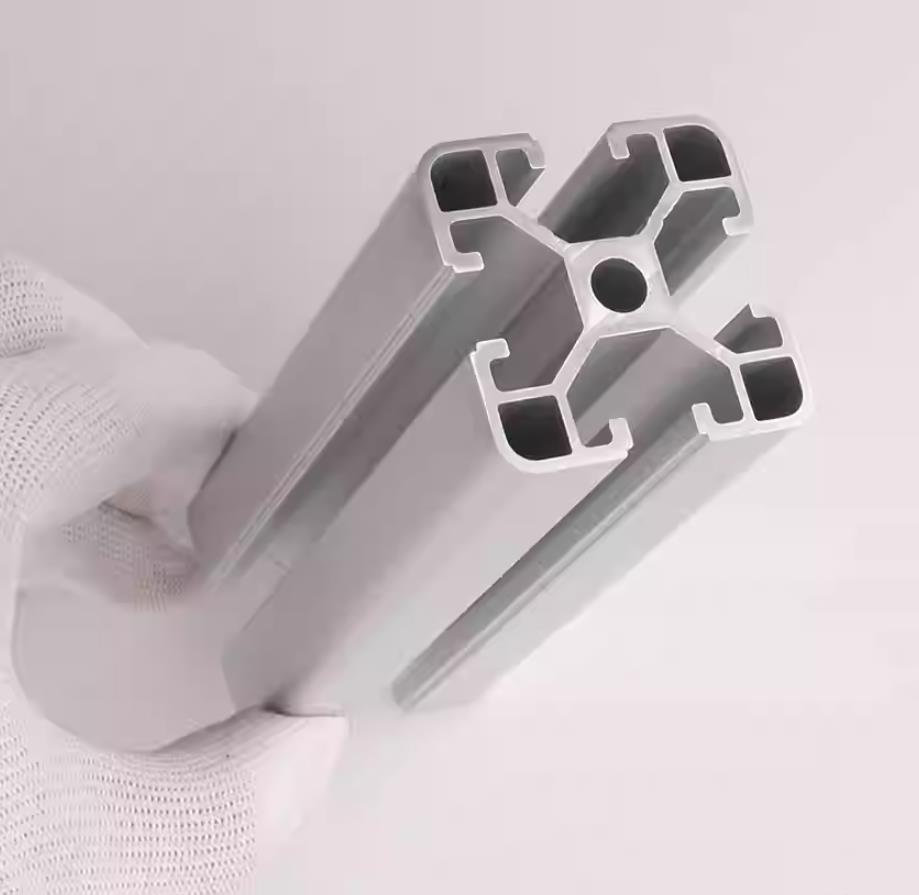

做机器人底盘，铝型材几乎是绕不开的模块化神器。但很多人只知道把型材拼起来，却忽略了连接方式直接决定底盘的稳、轻、快。螺丝怎么选、角件怎么装、如何减重不降强度、怎样让整车刚性更强、震动更小、响应更快…… 这些都藏在连接细节里。     |

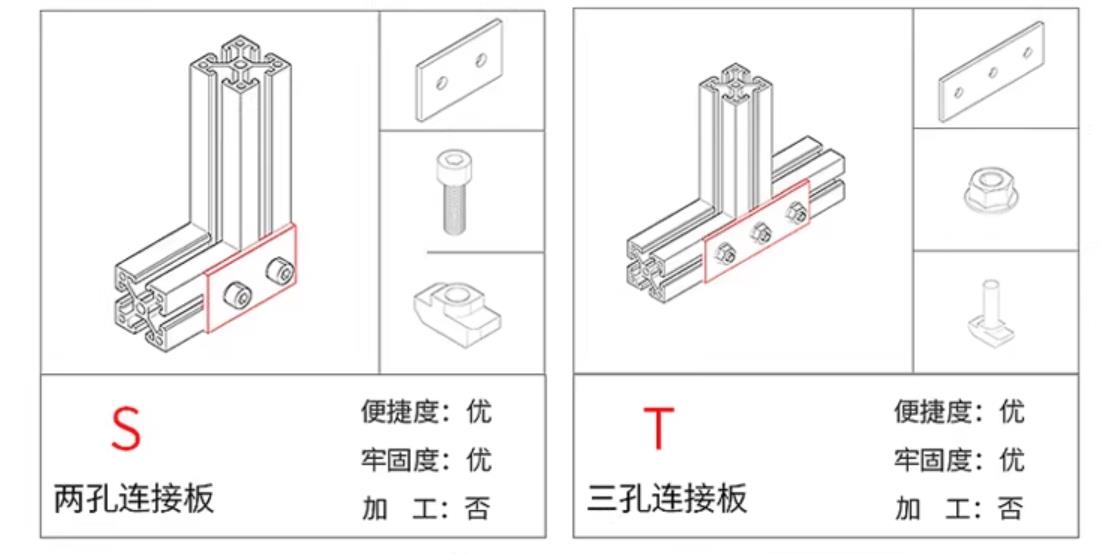

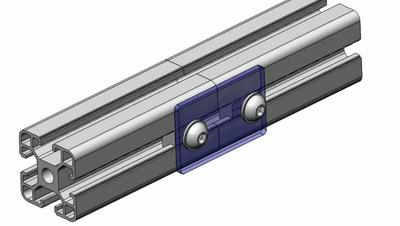

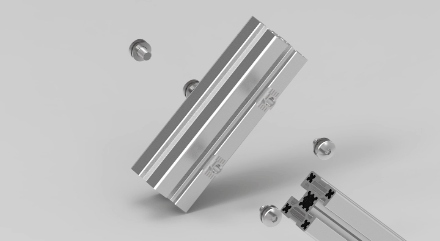

20.条形板两单槽型材连接
这20种型材连接方式搭建机器人底盘，你都学会掌握了吗？

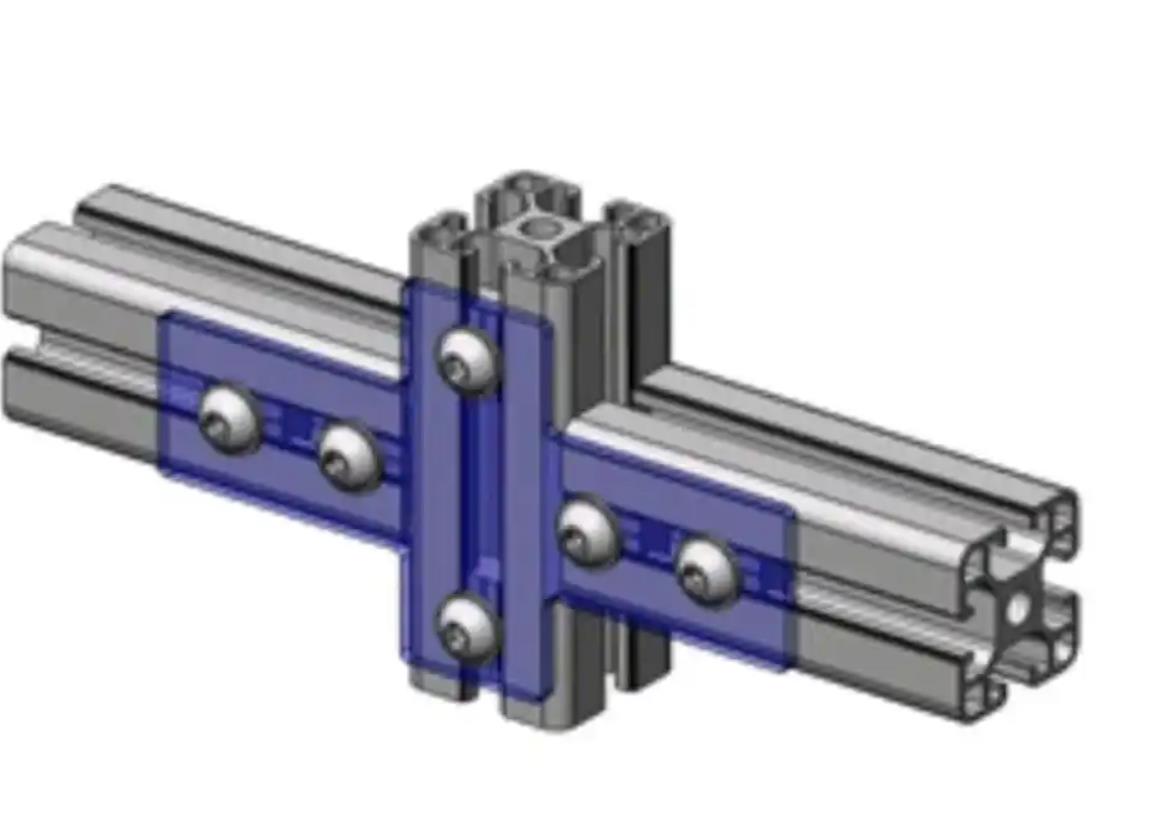

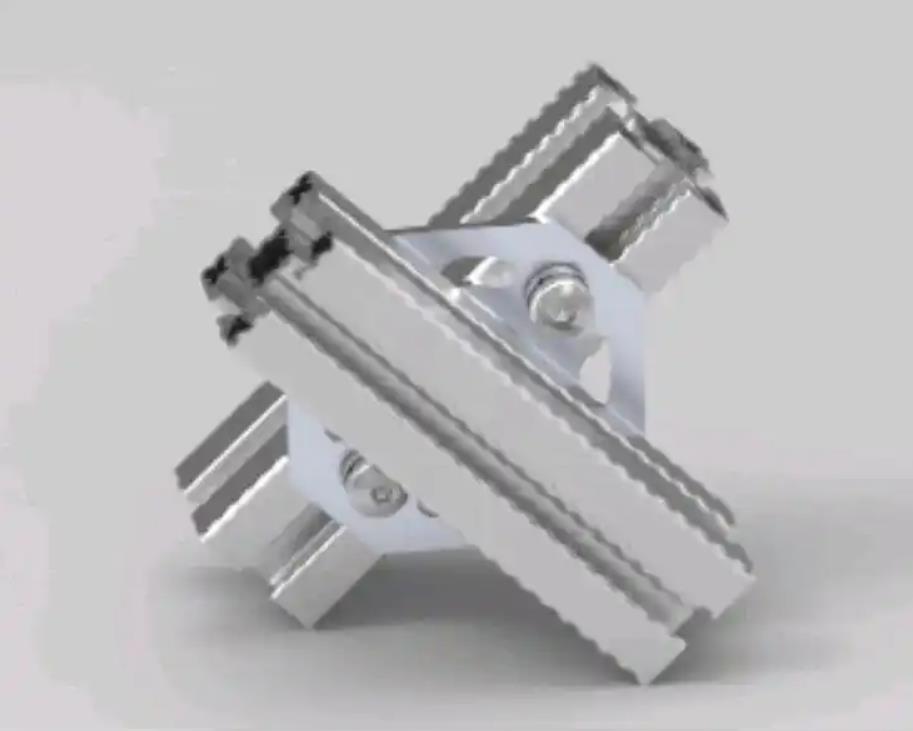

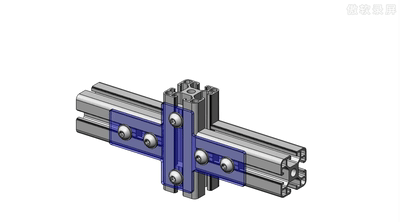

17.十字外置板连接
连接方法：船型螺母预置在型材槽内，螺钉穿过十字外置板，锁付在船型螺母上面。

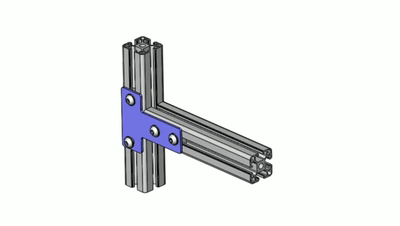

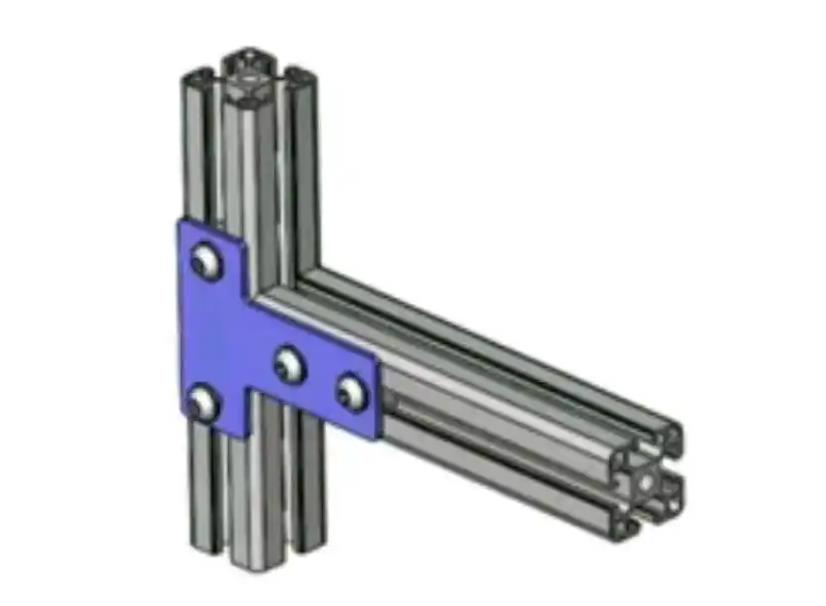

18.T形外置板连接
T形外置板连接在两根垂直型材上

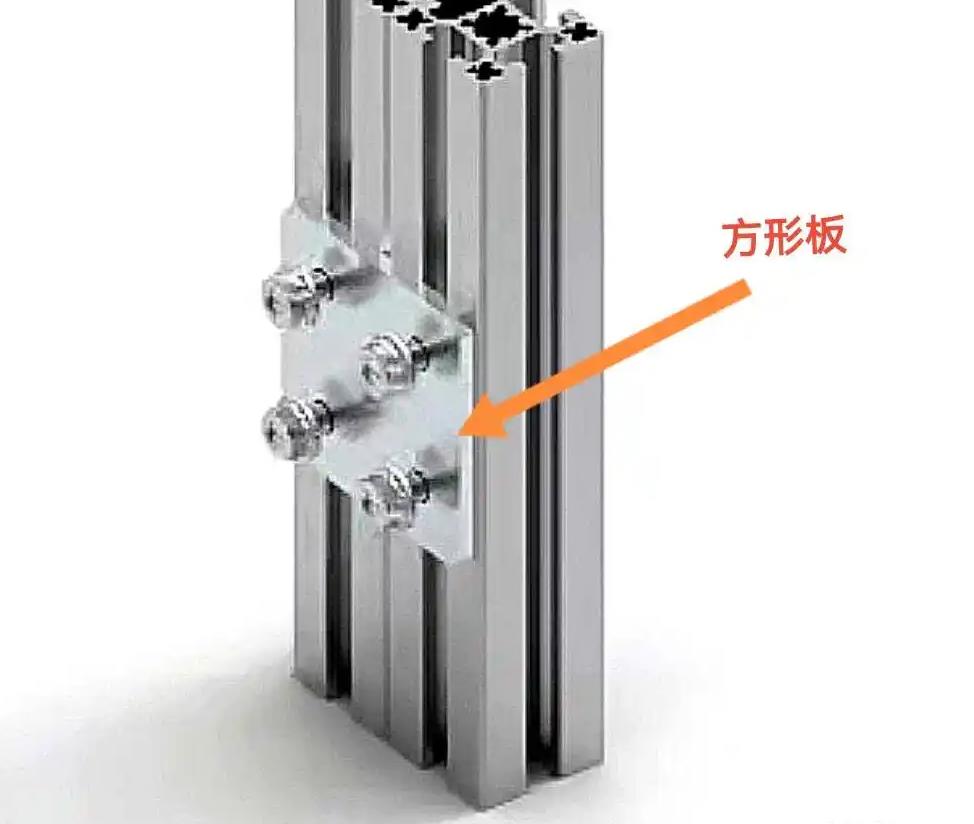

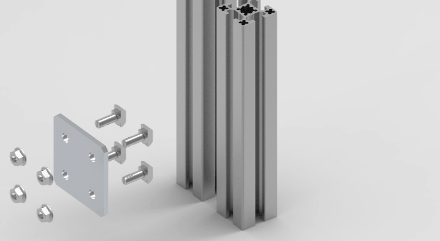

14.方形板双型材连接

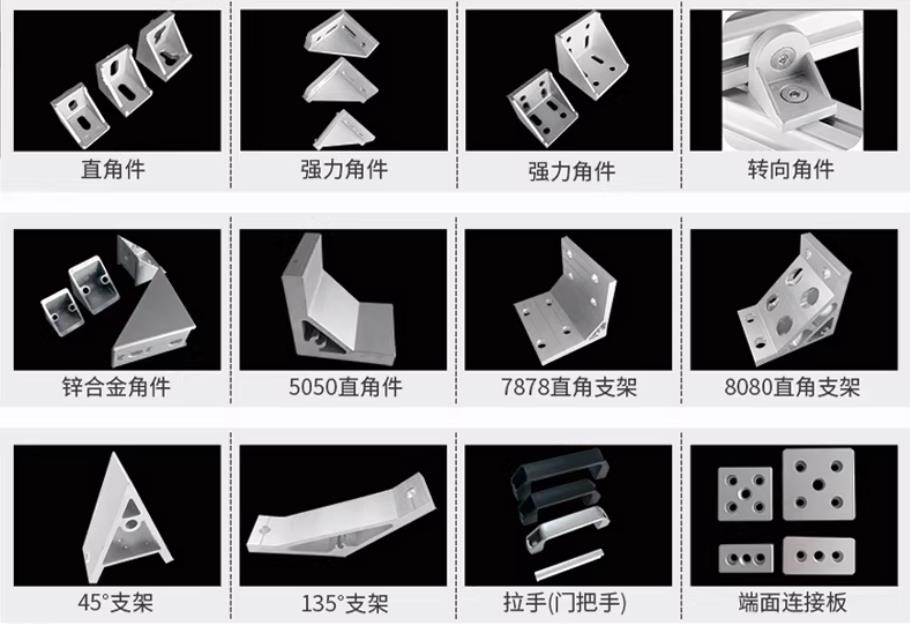

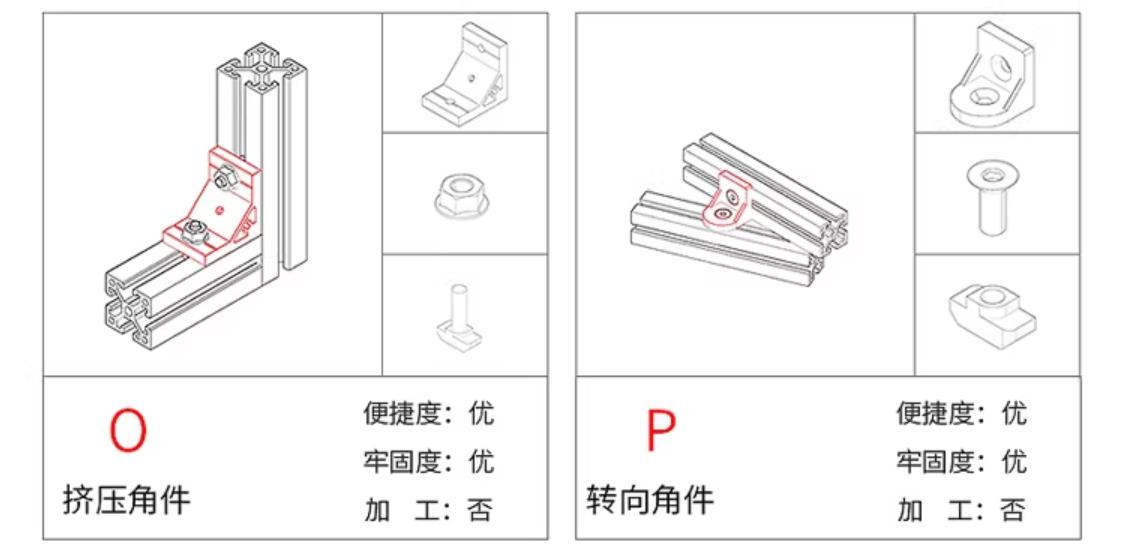

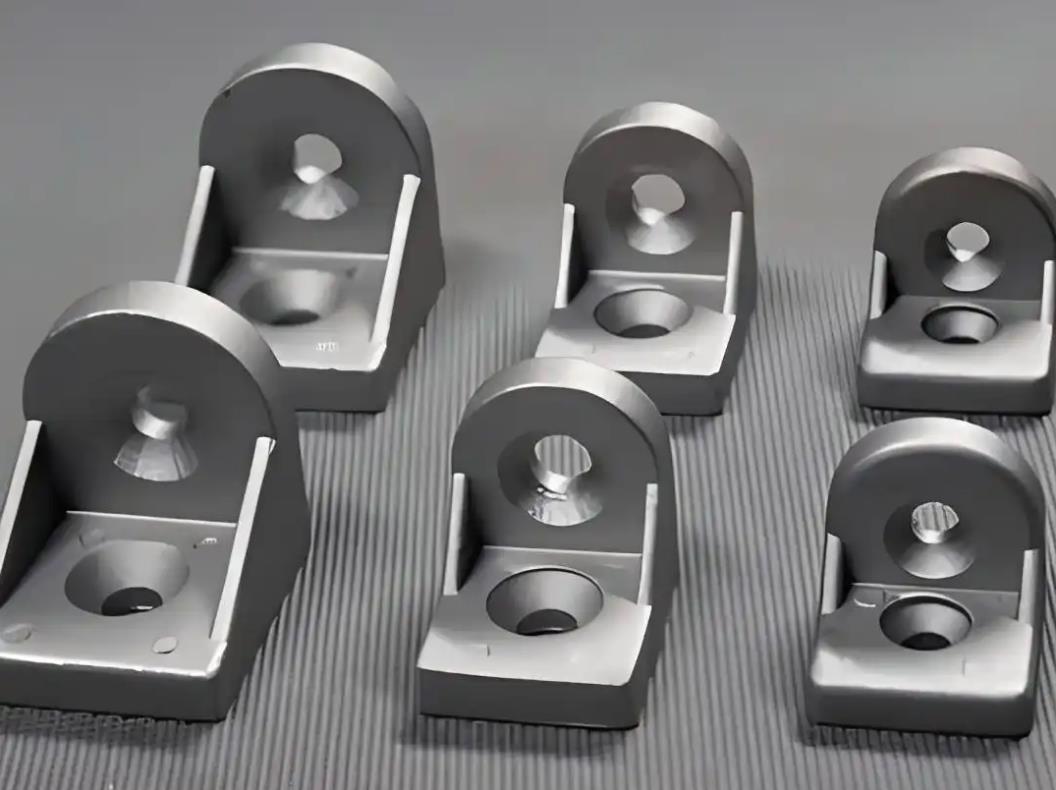

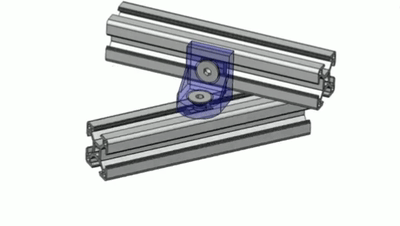

15.转向角码连接

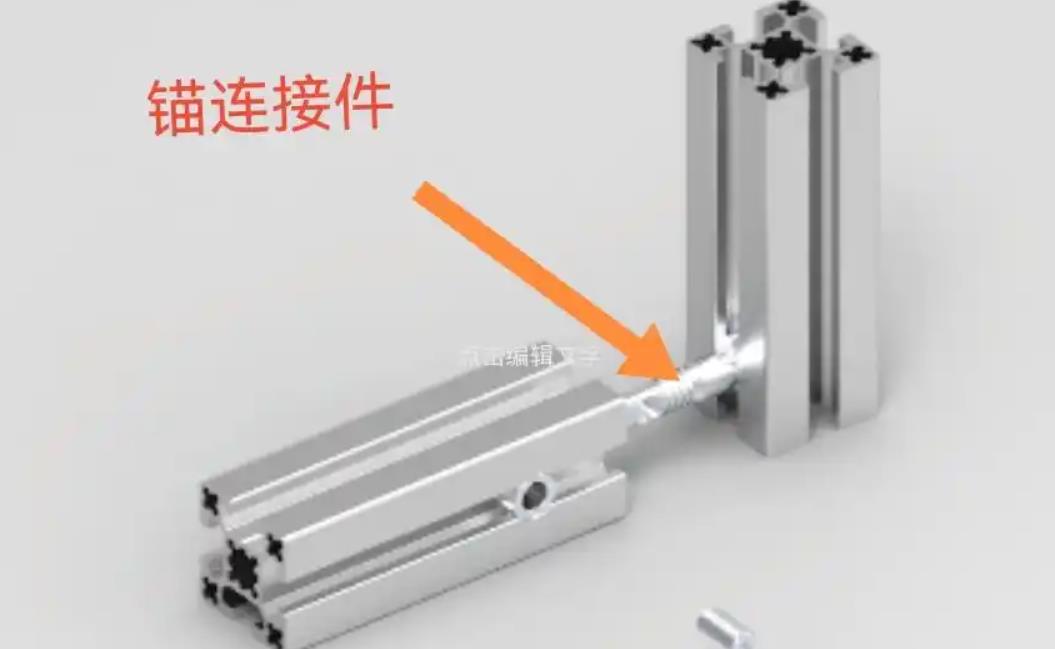

11.锚式连接件连接

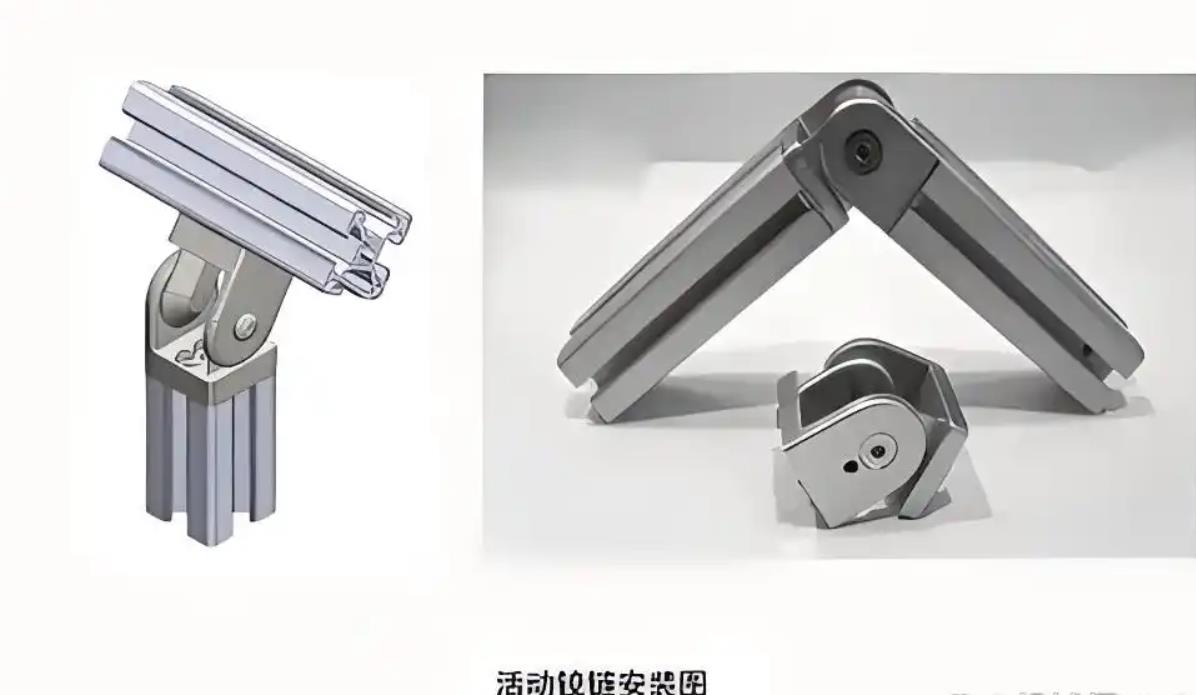

12.活动铰链连接

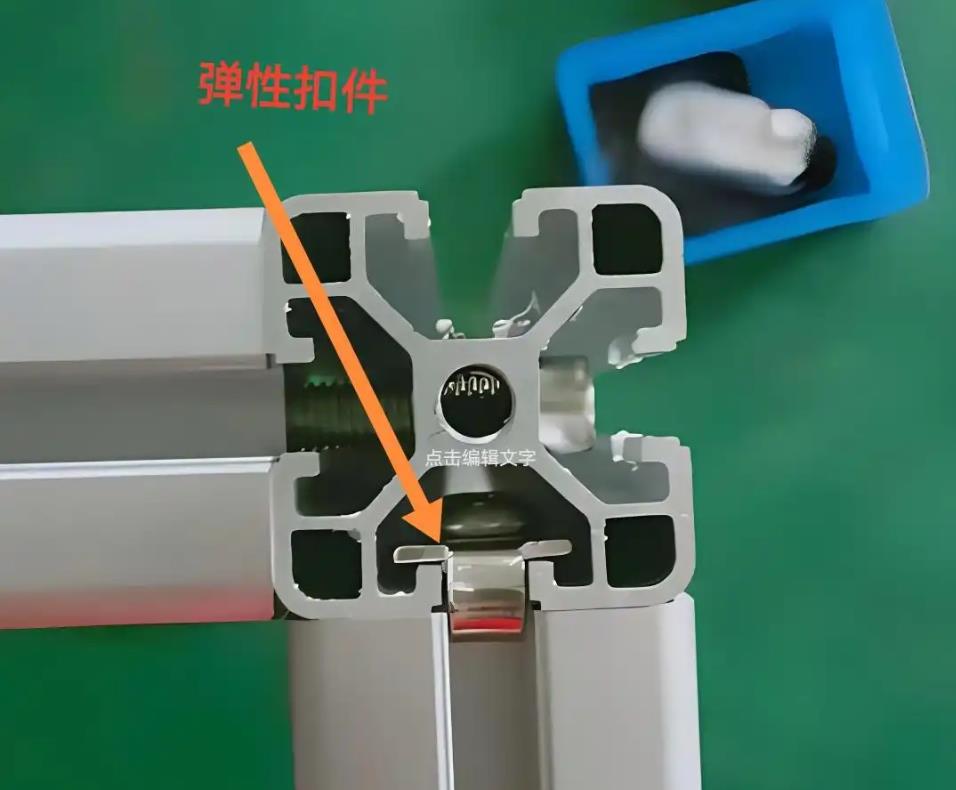

8. 弹性扣件连接

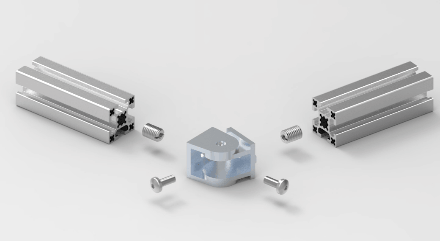

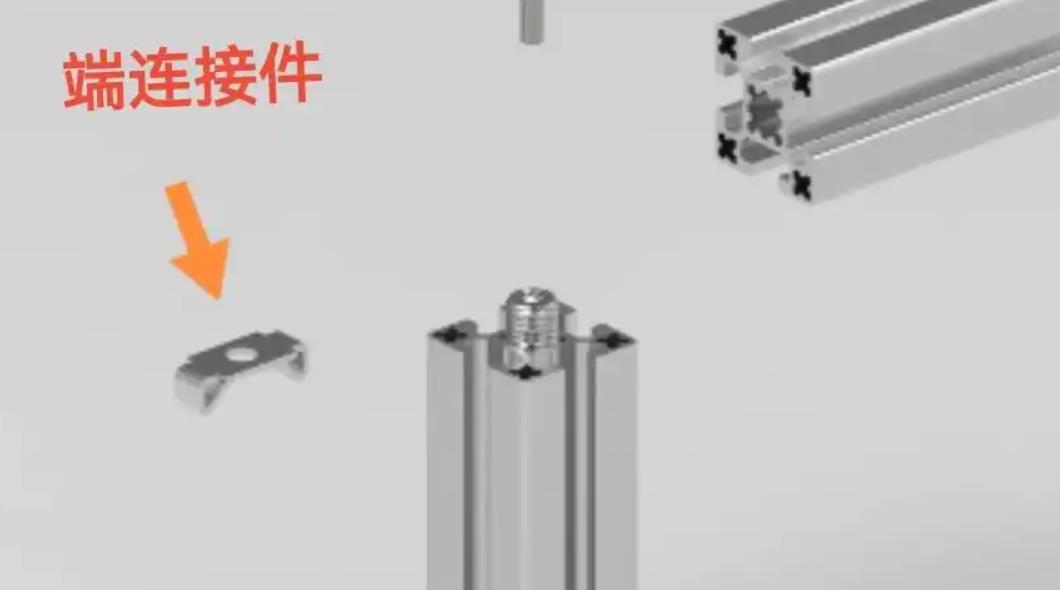

9.端连接件连接

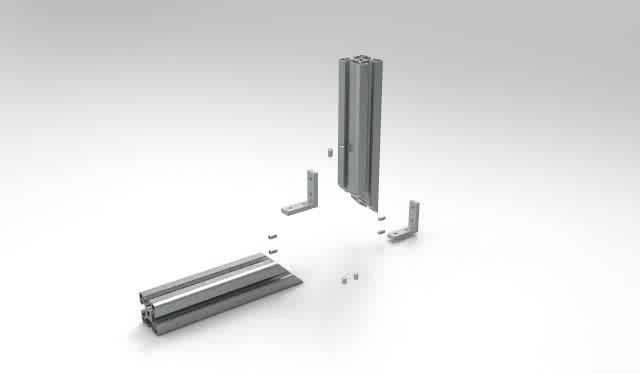

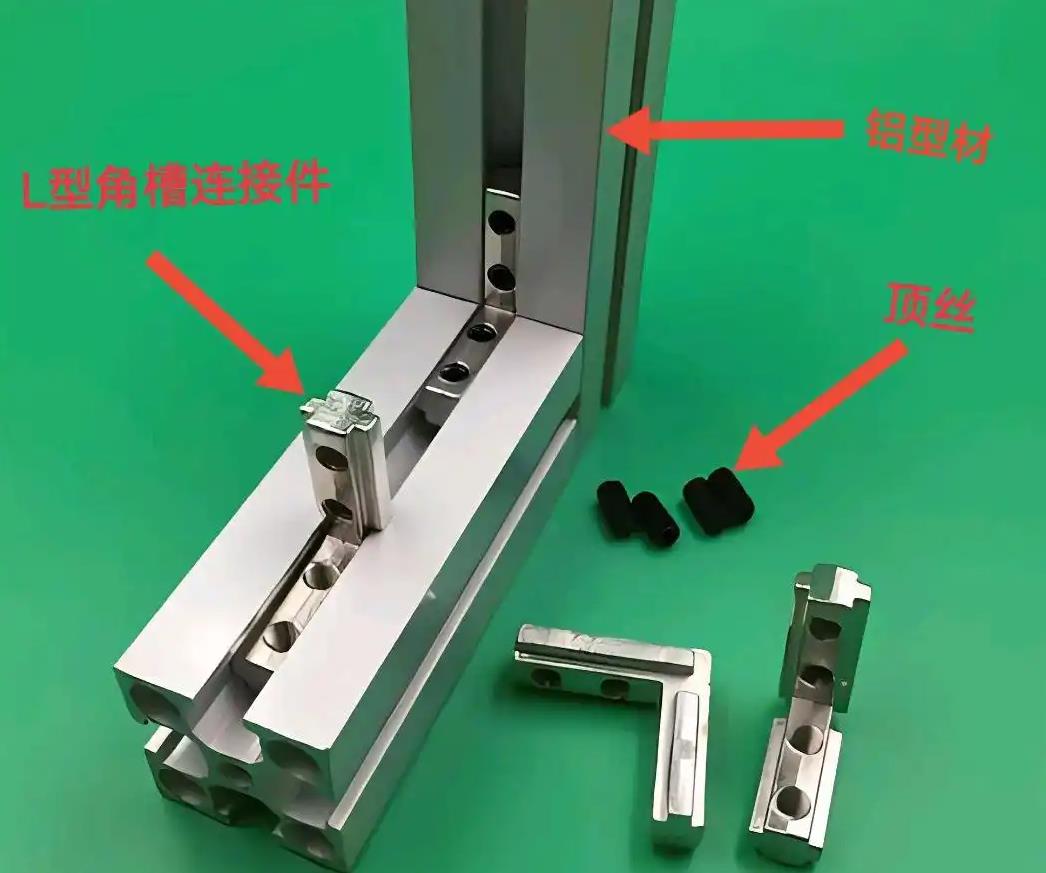

L型角槽连接件两个两根直角型材

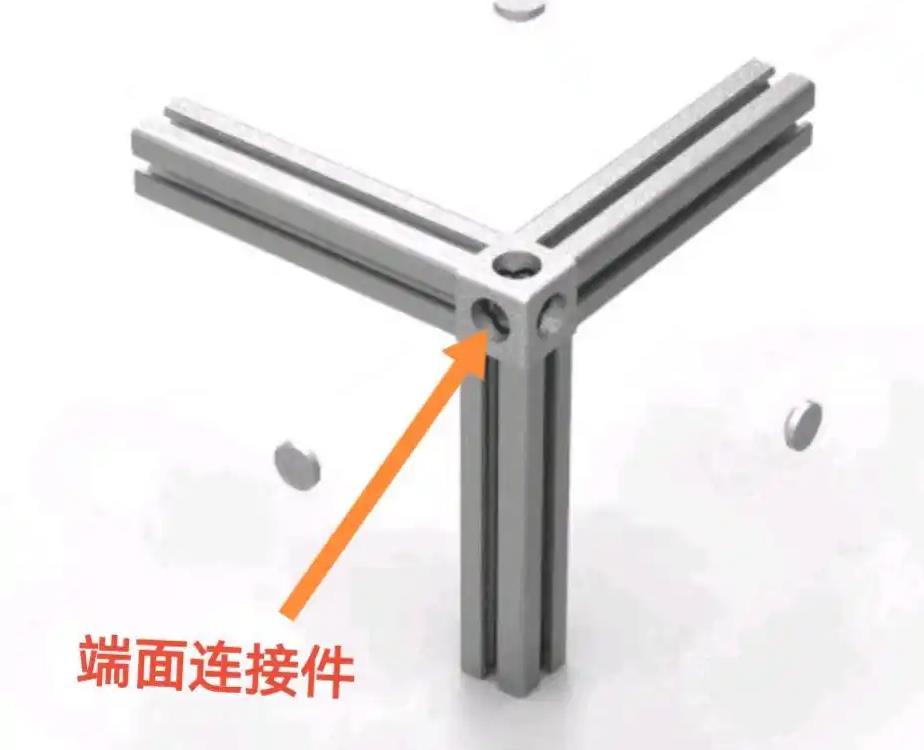

5.端面连接件连接

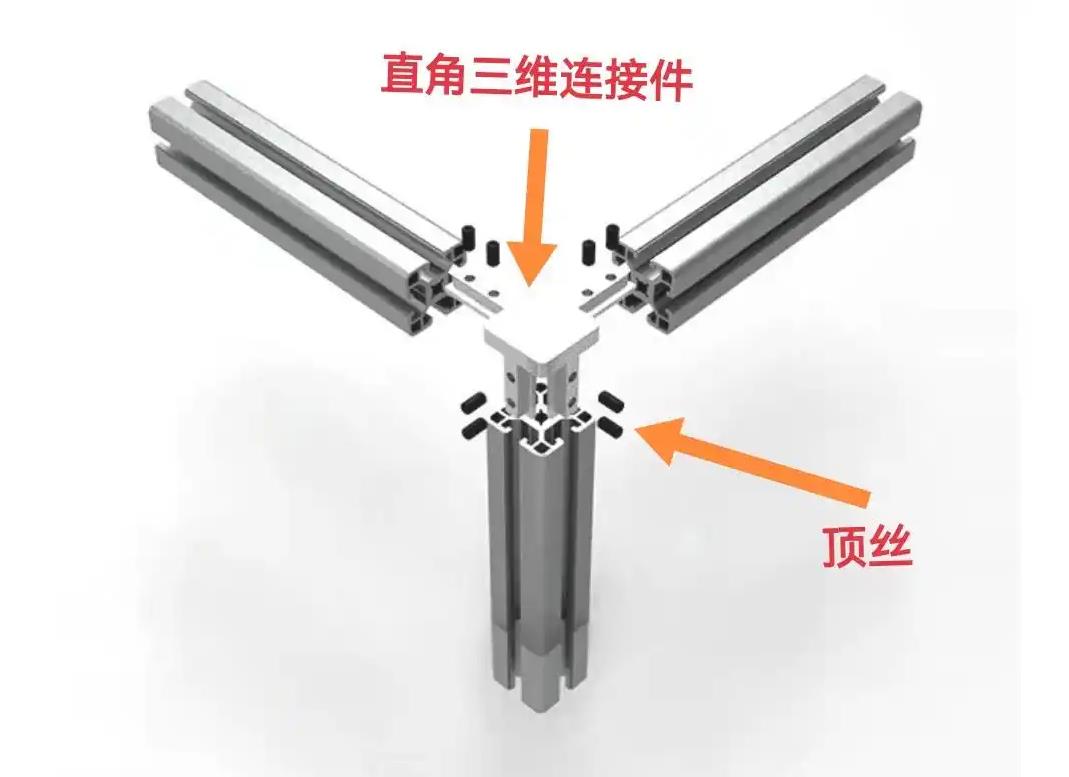

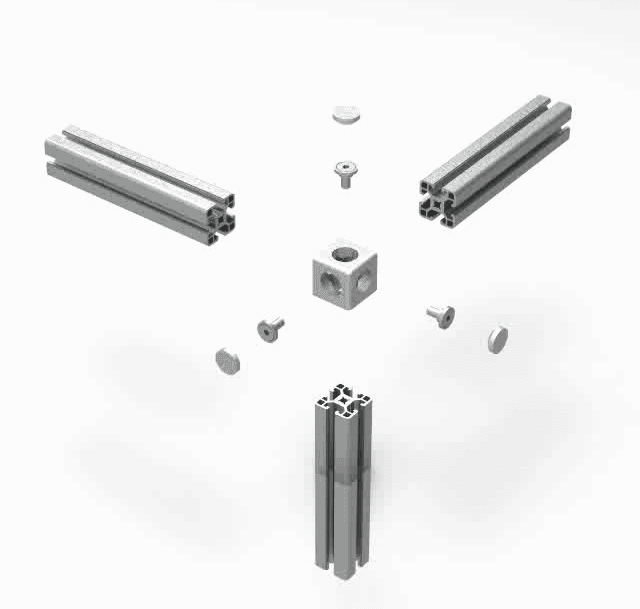

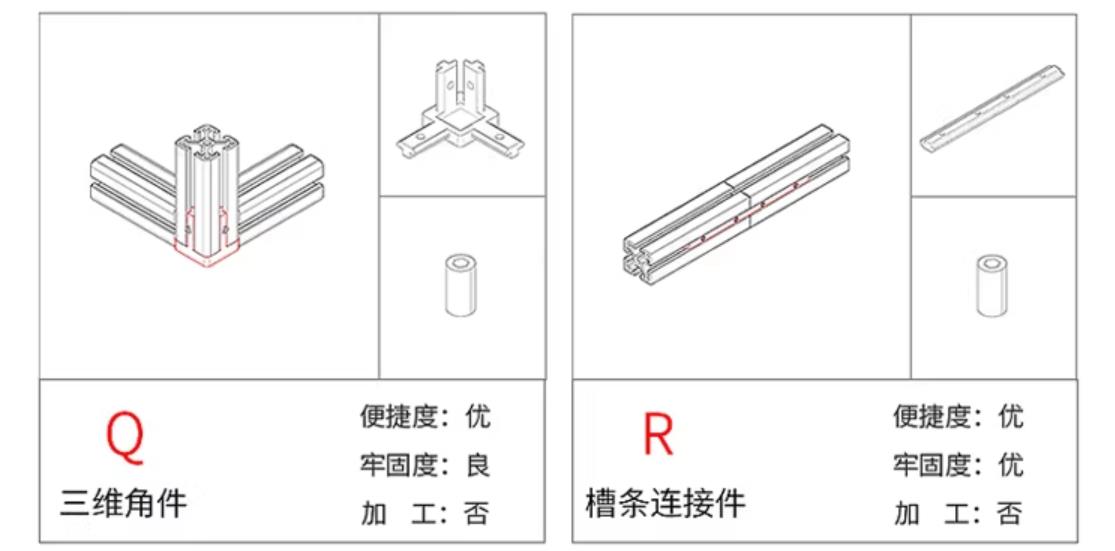

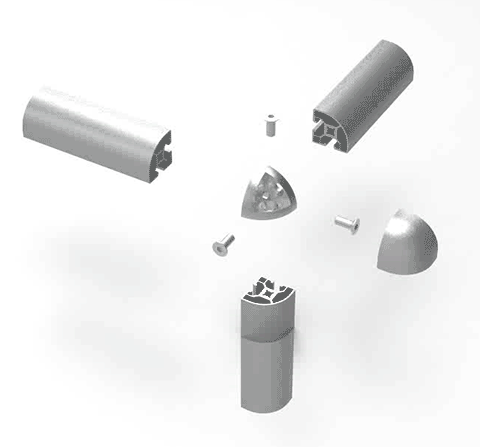

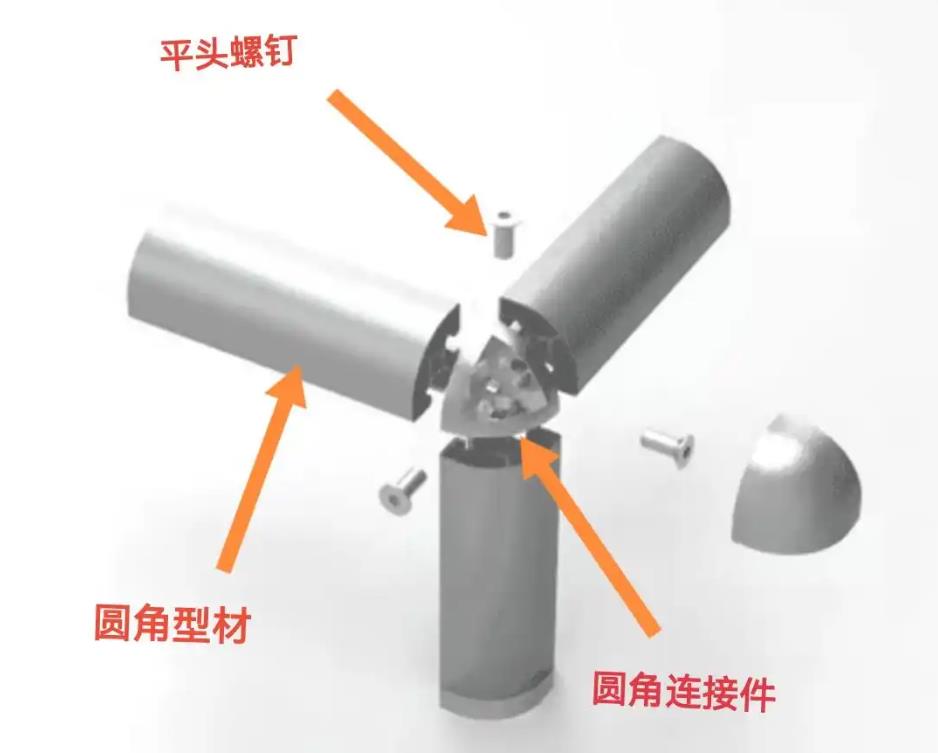

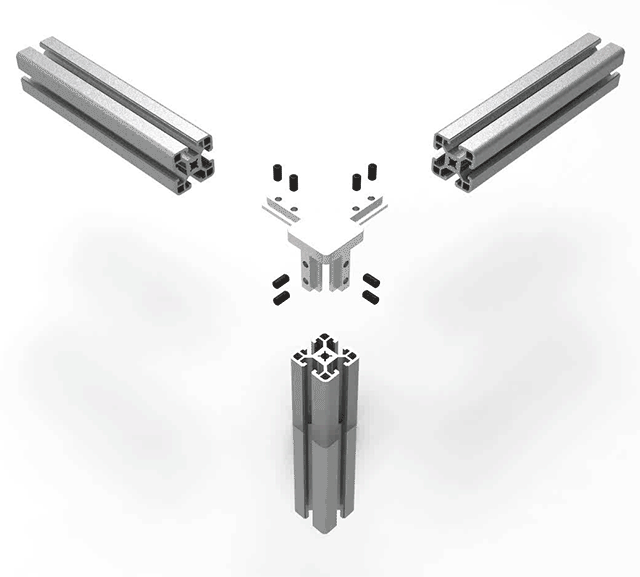

6.直角三维连接件连接

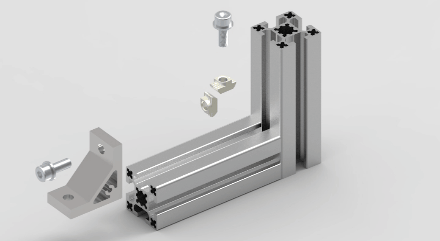

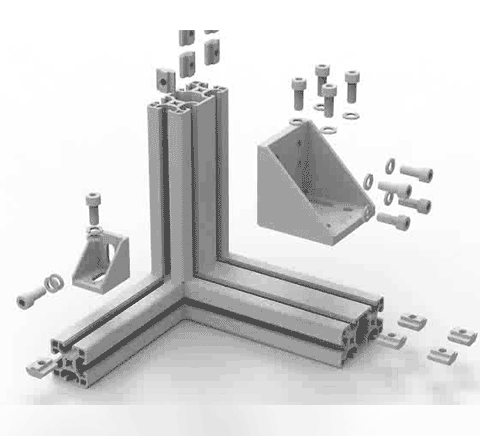

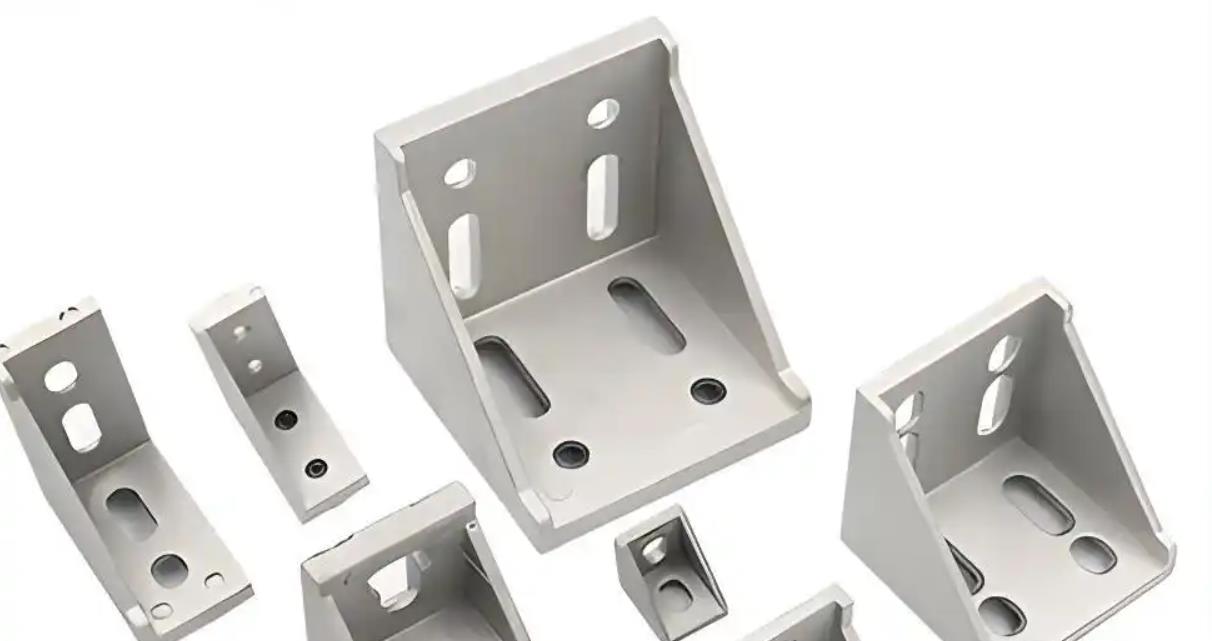

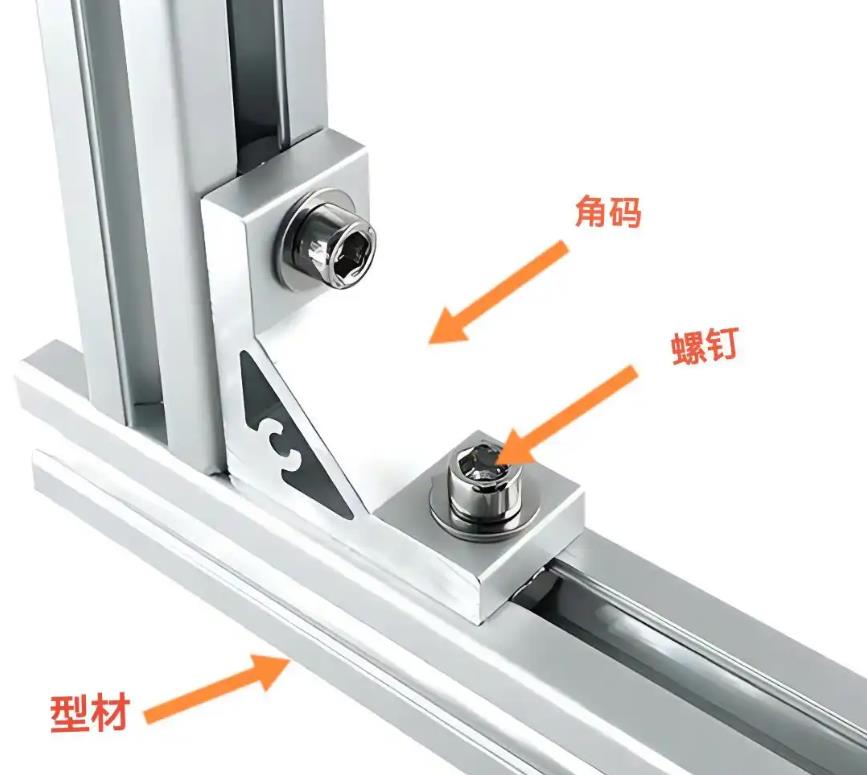

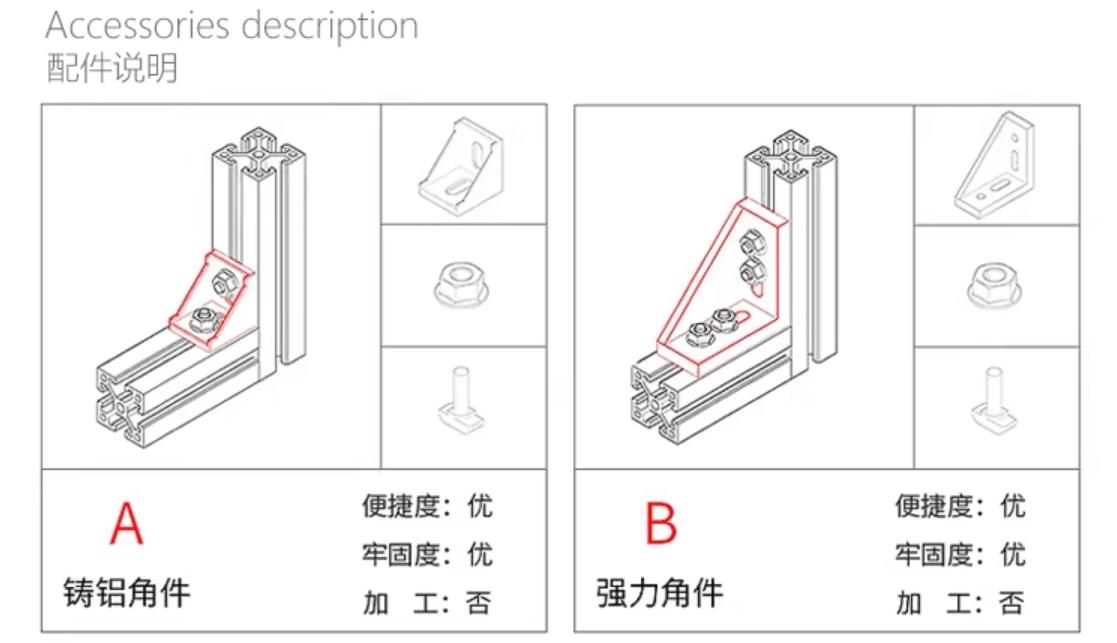

1.普通角码连

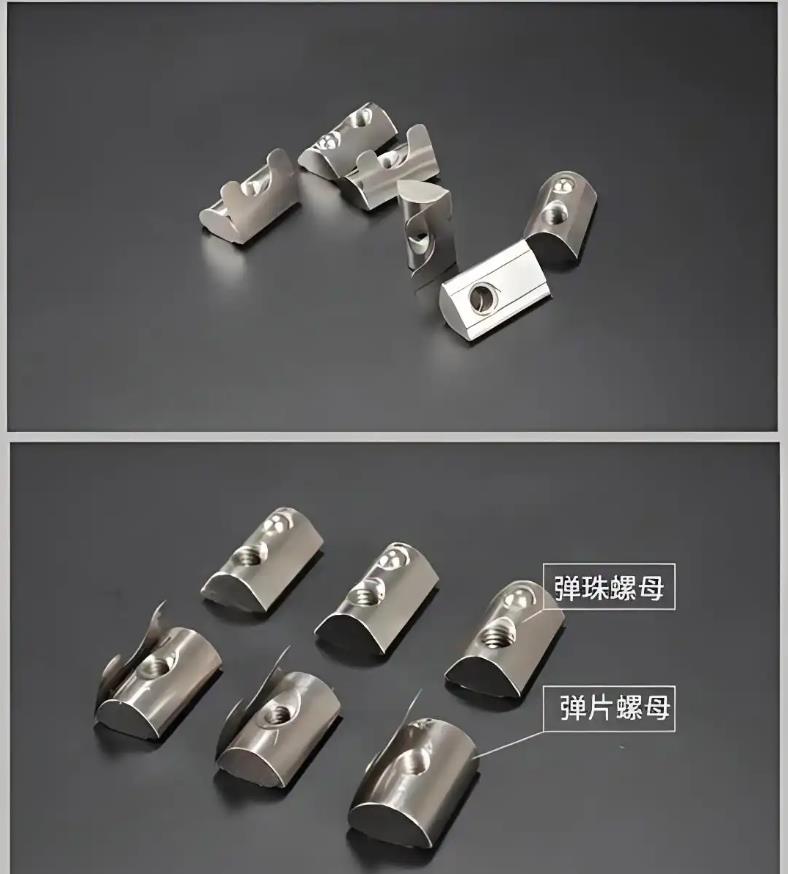

连接方法：先在型材槽内预置船型螺母，用螺钉配垫片，穿角码，锁在船型螺母上。

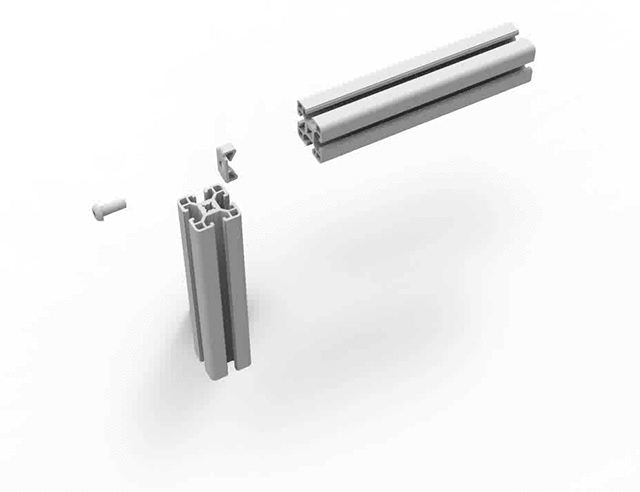

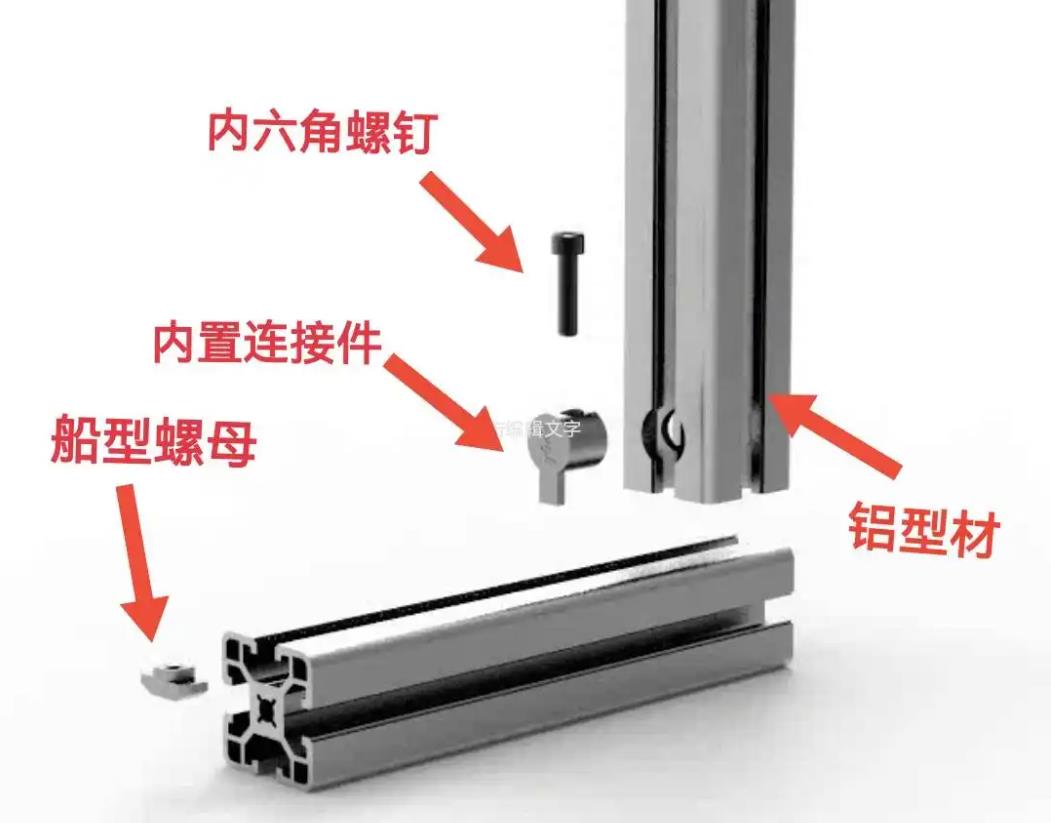

2.内置连接件连接
内置连接件连接两根直角型材

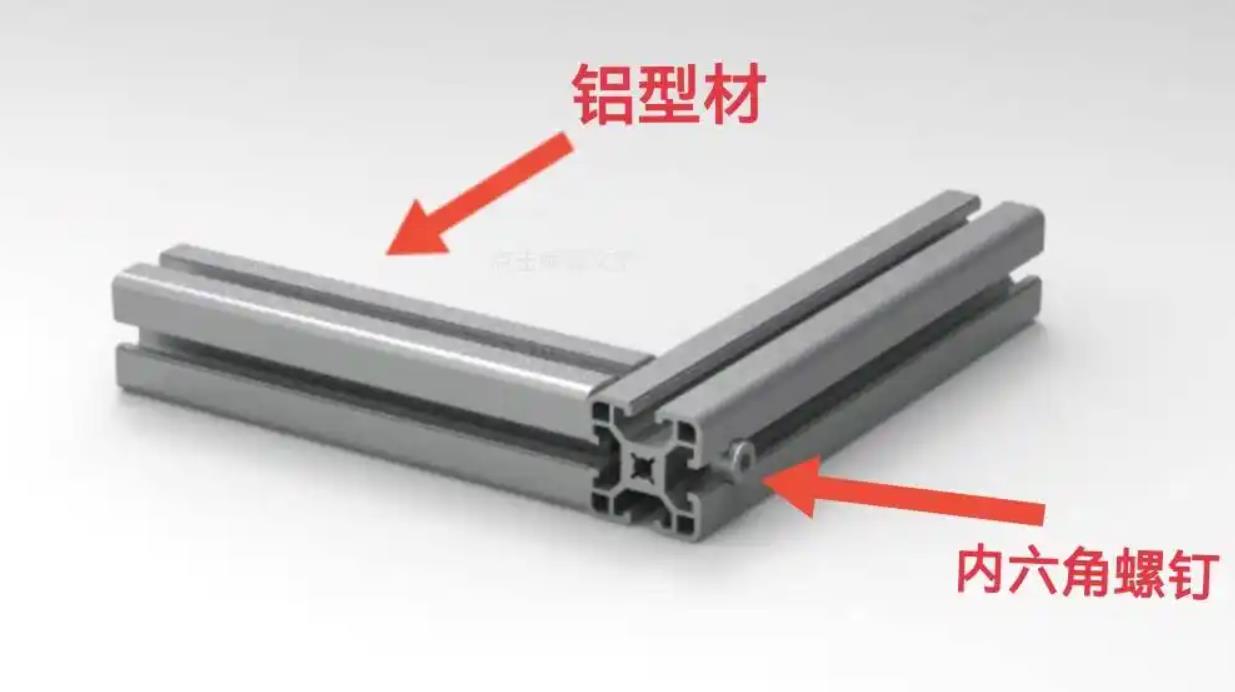

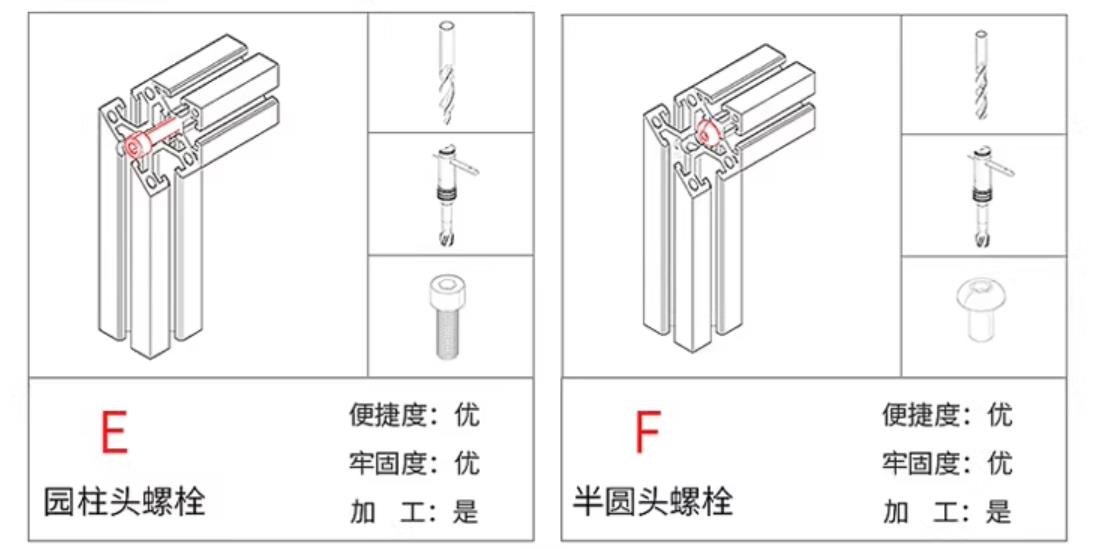

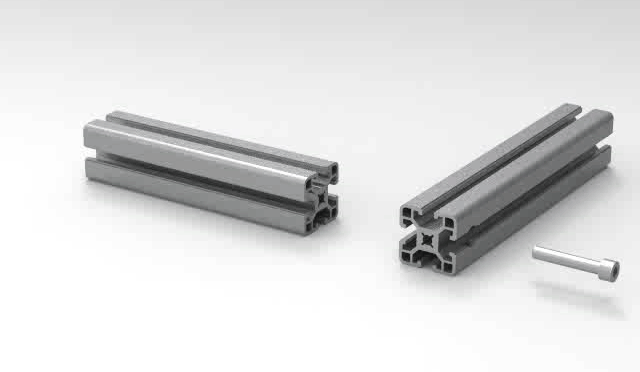

3.螺钉连接
内六角螺钉连接两根型材
