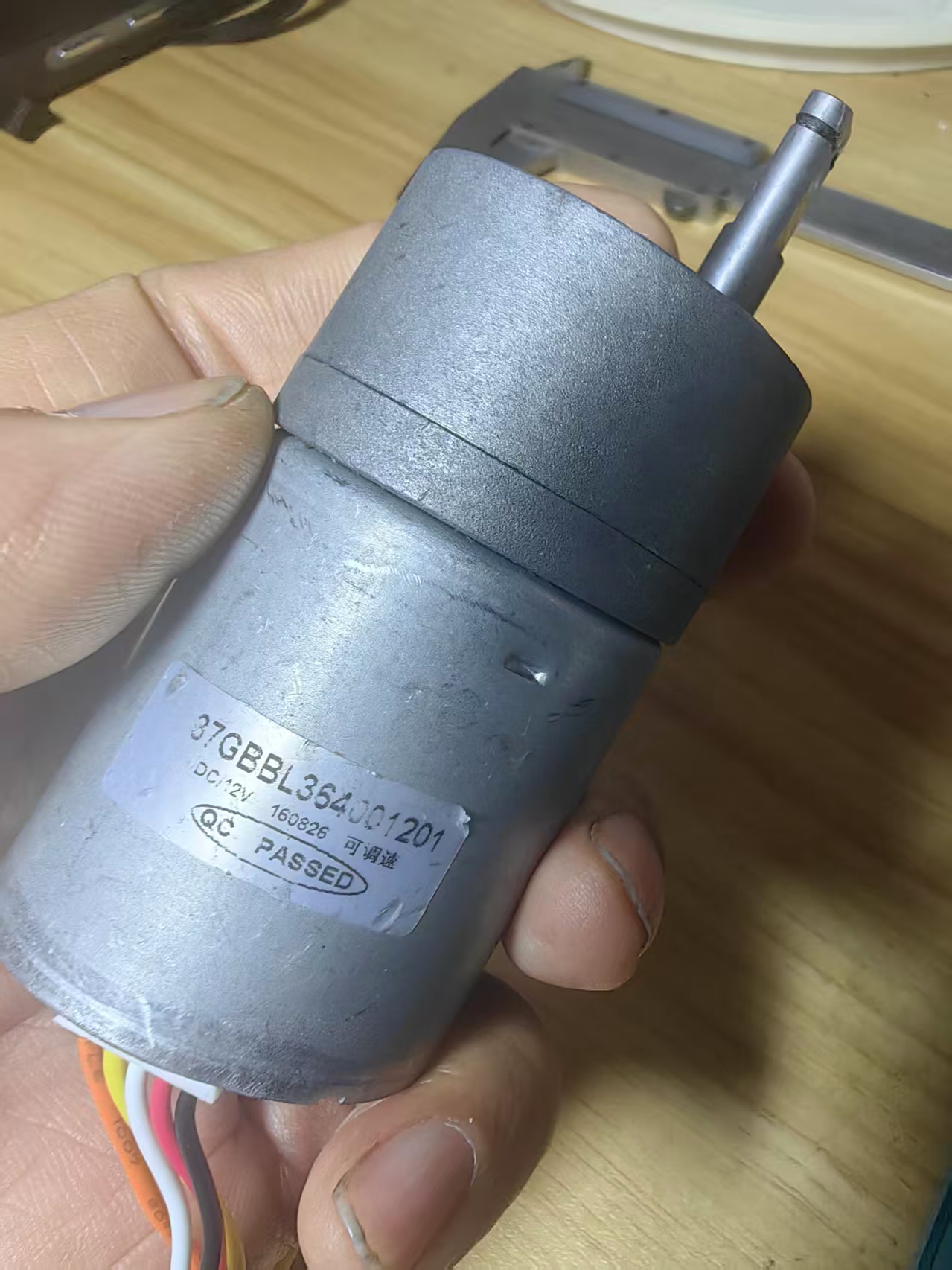

【花雕动手做】拆解 3640 无刷减速电机（37 减速箱）
2026-03-071017
AI 快速预览详细
3640 无刷减速电机是一种适用于5-12V低压运行的小型机器人底盘动力装置。它采用全金属齿轮箱和长寿命无刷结构，具有大扭矩和高可靠性。通过拆解，我们可以看到其内部的无刷定子、转子结构以及全金属减速齿轮组，这些设计使其在小体积内实现了大扭矩与高可靠性。
3640 无刷减速电机凭借 5–12V 低压运行、全金属齿轮箱、长寿命无刷结构，成为小型机器人底盘的热门动力选择。它内部到底是怎样的设计，能在小体积里实现大扭矩与高可靠性？这里将完整拆解这款电机，从无刷定子、转子结构到全金属减速齿轮组，一步步看清它的核心构造与工作原理。  |

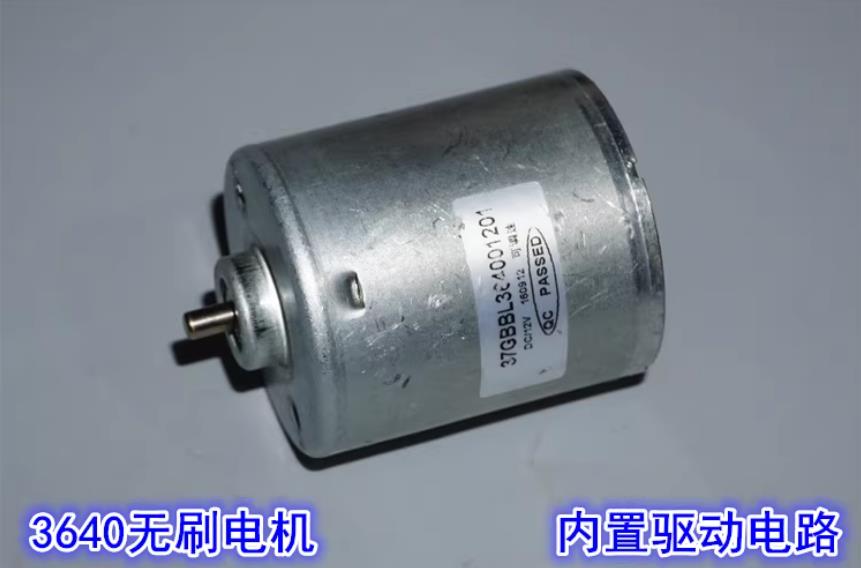

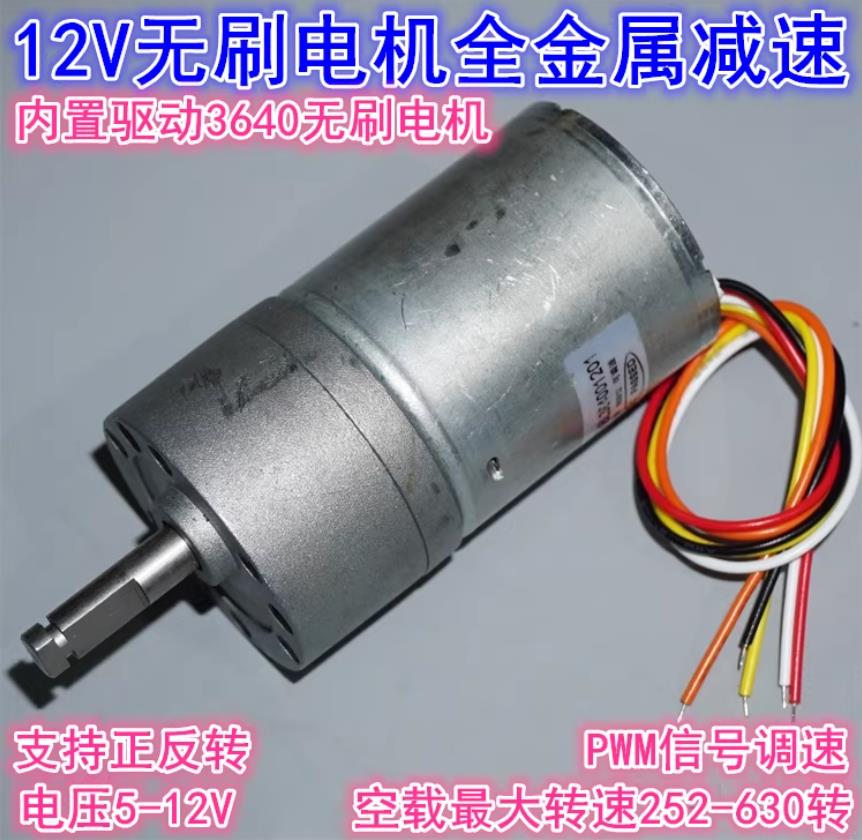

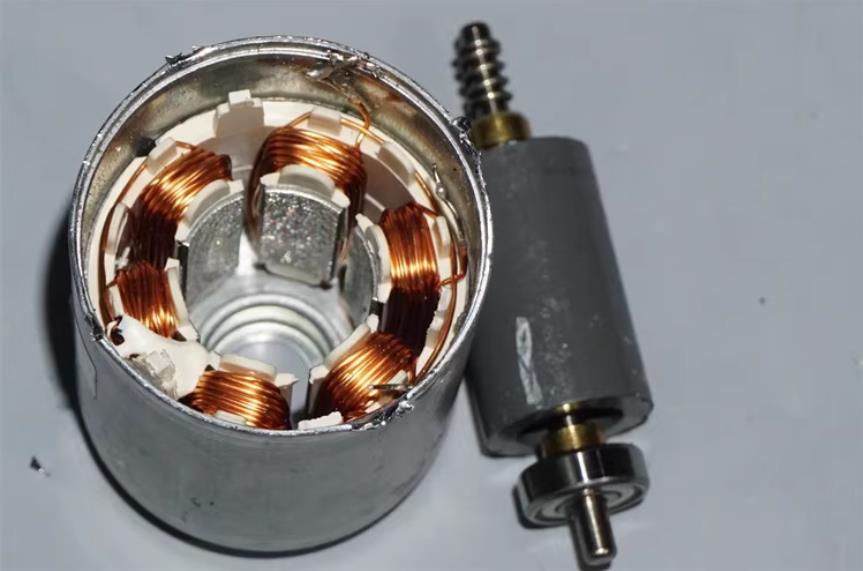

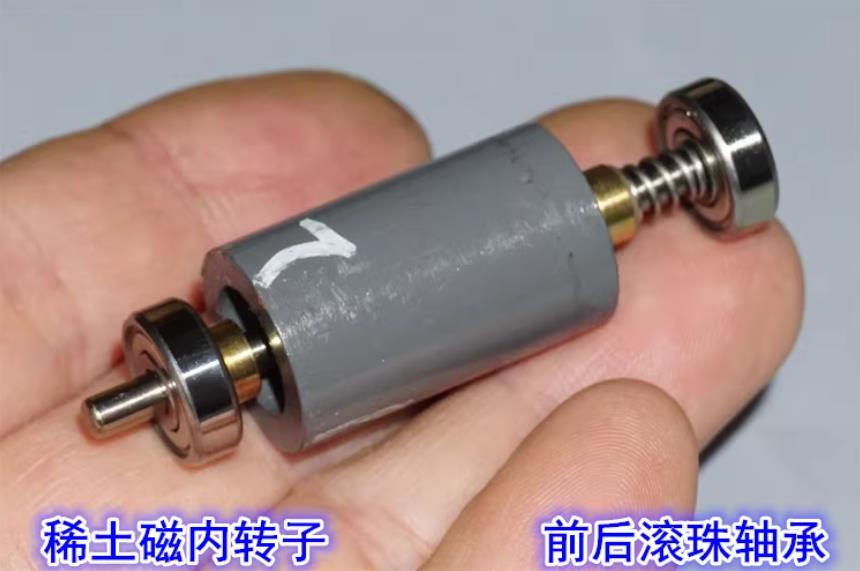

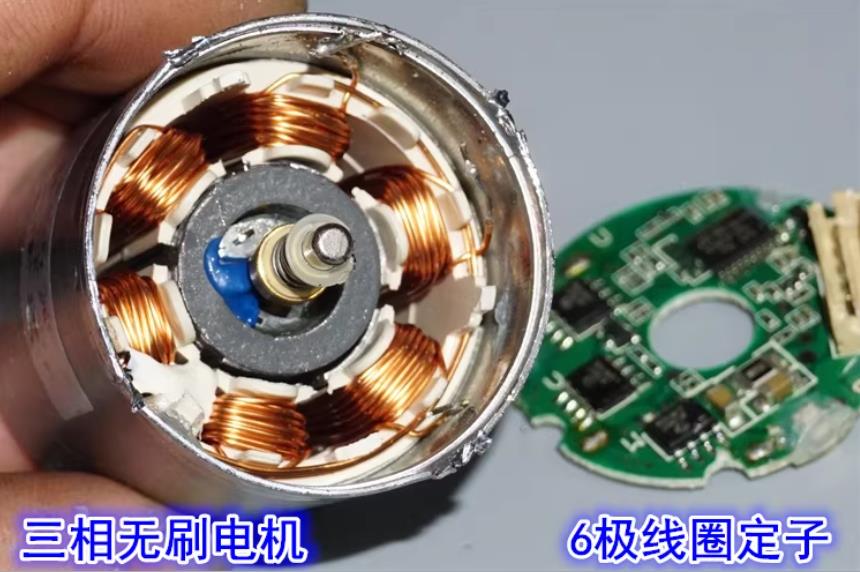

这款电机由无刷电机主体+37 全金属减速箱两部分组成，原理清晰、结构可靠：无刷电机部分内部采用三相无刷（BLDC）结构，定子绕线圈通电产生旋转磁场，带动带磁钢的转子转动。因为无碳刷、无接触摩擦，所以寿命长、发热低、噪音小，配合内置驱动板，只需 PWM 和方向信号就能稳定运行。

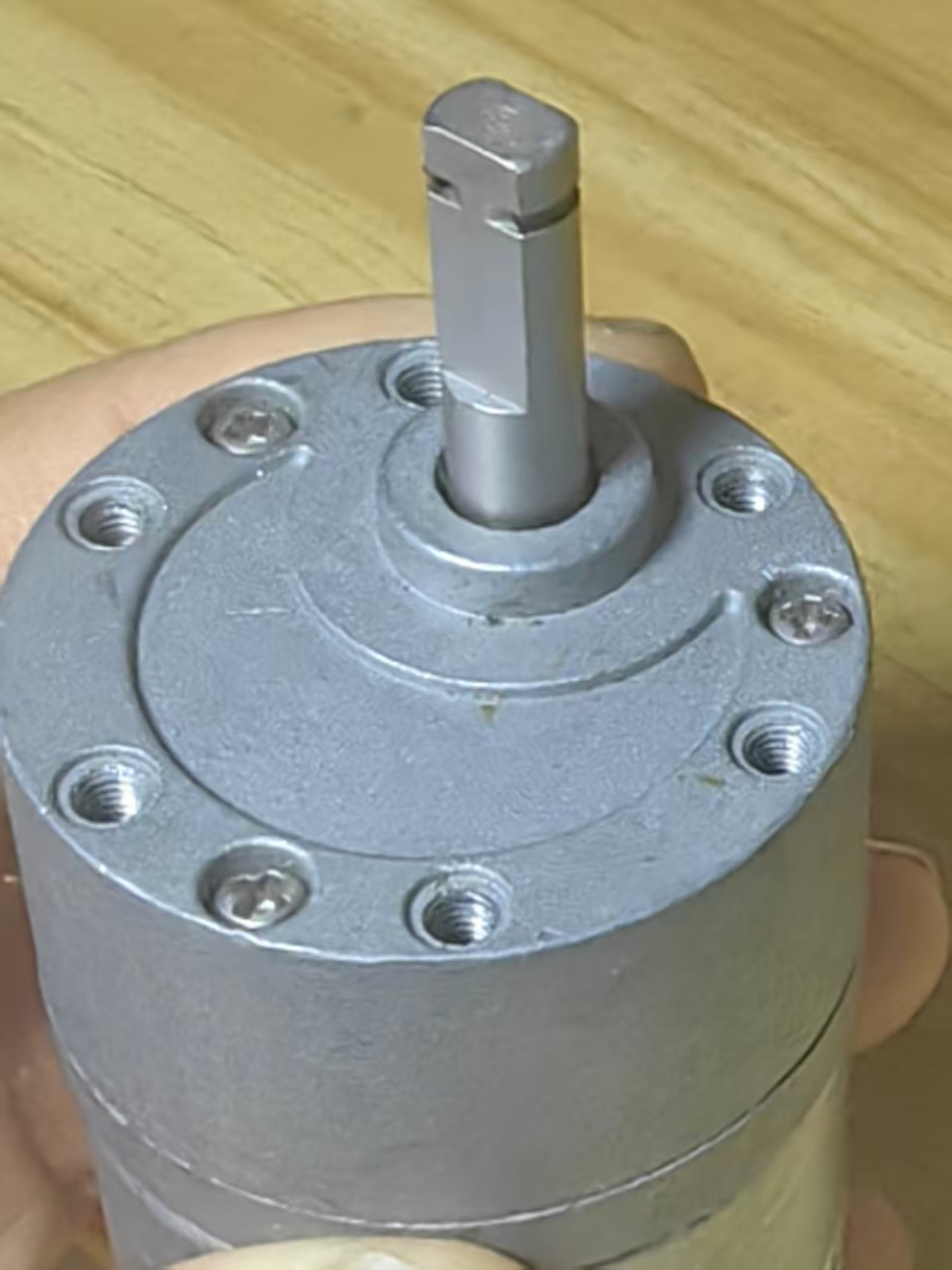

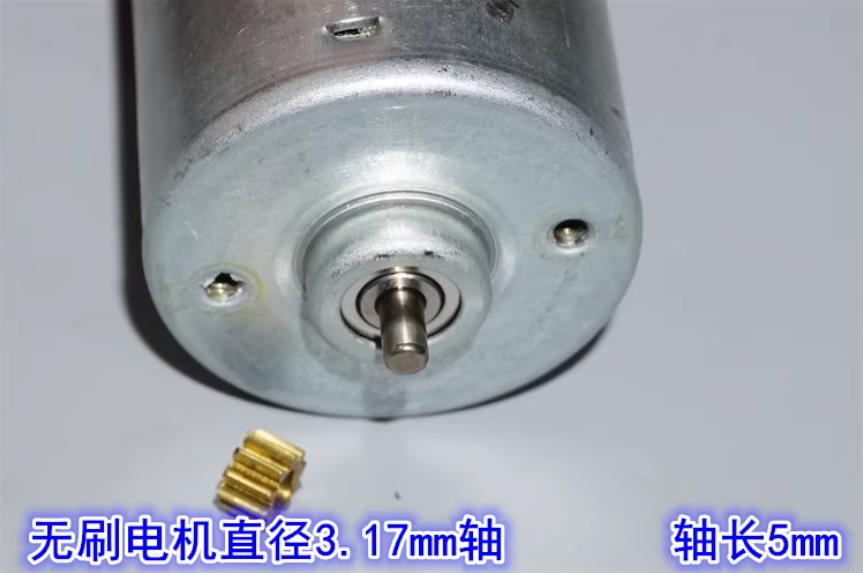

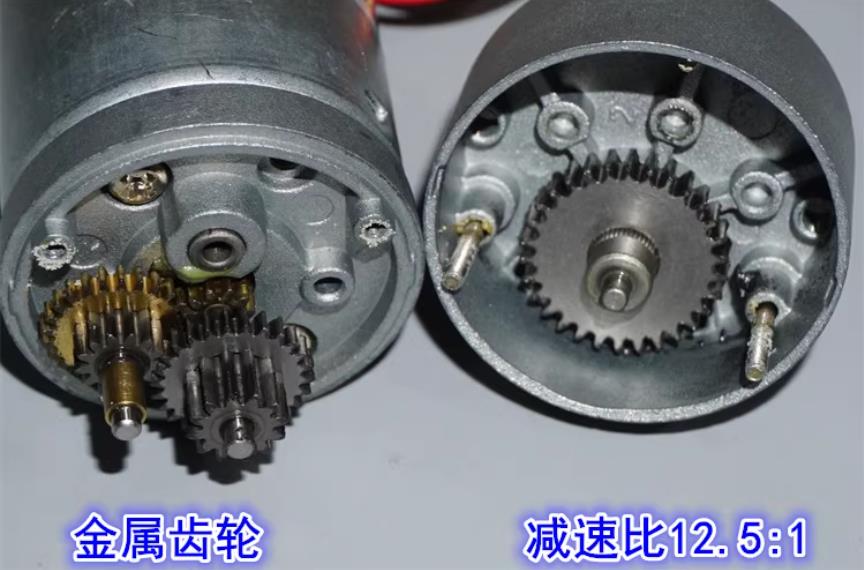

减速增扭部分转子输出的转速高、扭矩小，经过37mm 全金属齿轮箱多级减速后，转速降低、扭矩大幅放大，获得适合机器人底盘行走的大扭力、低转速输出。

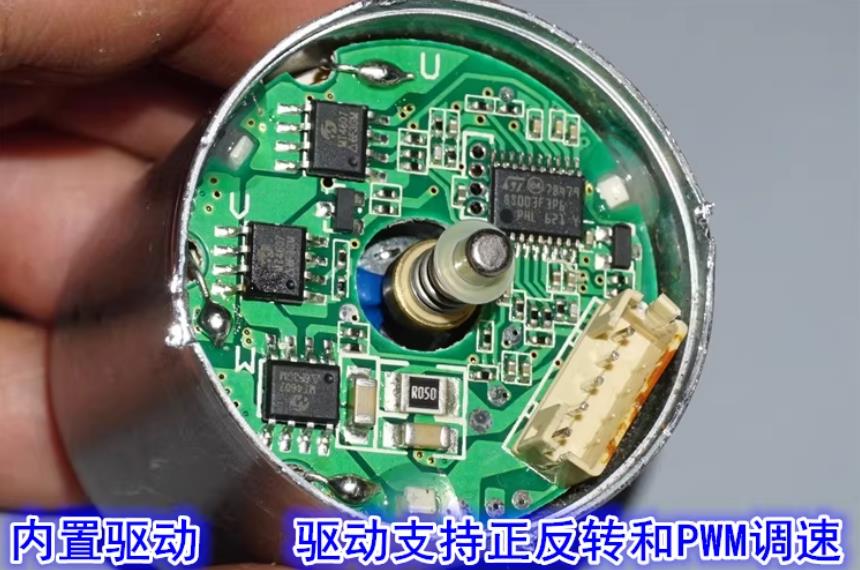

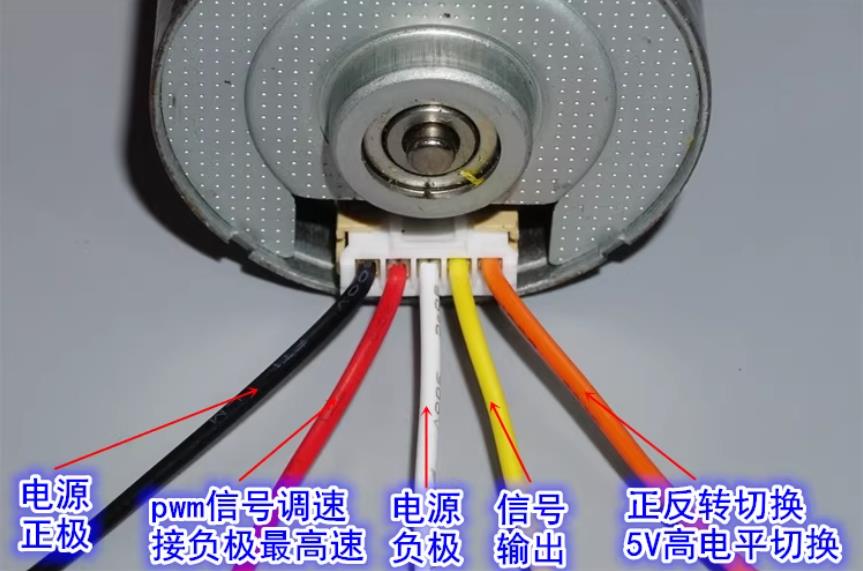

控制原理通过PWM 信号调节转速，高低电平控制正反转，驱动板根据信号调整电机电流与转向，实现平滑调速、启停和刹车。
一句话总结：无刷电机负责高效、长寿命转动，金属减速箱负责放大扭矩，最终实现小体积、大扭力、易控制的机器人动力输出。
