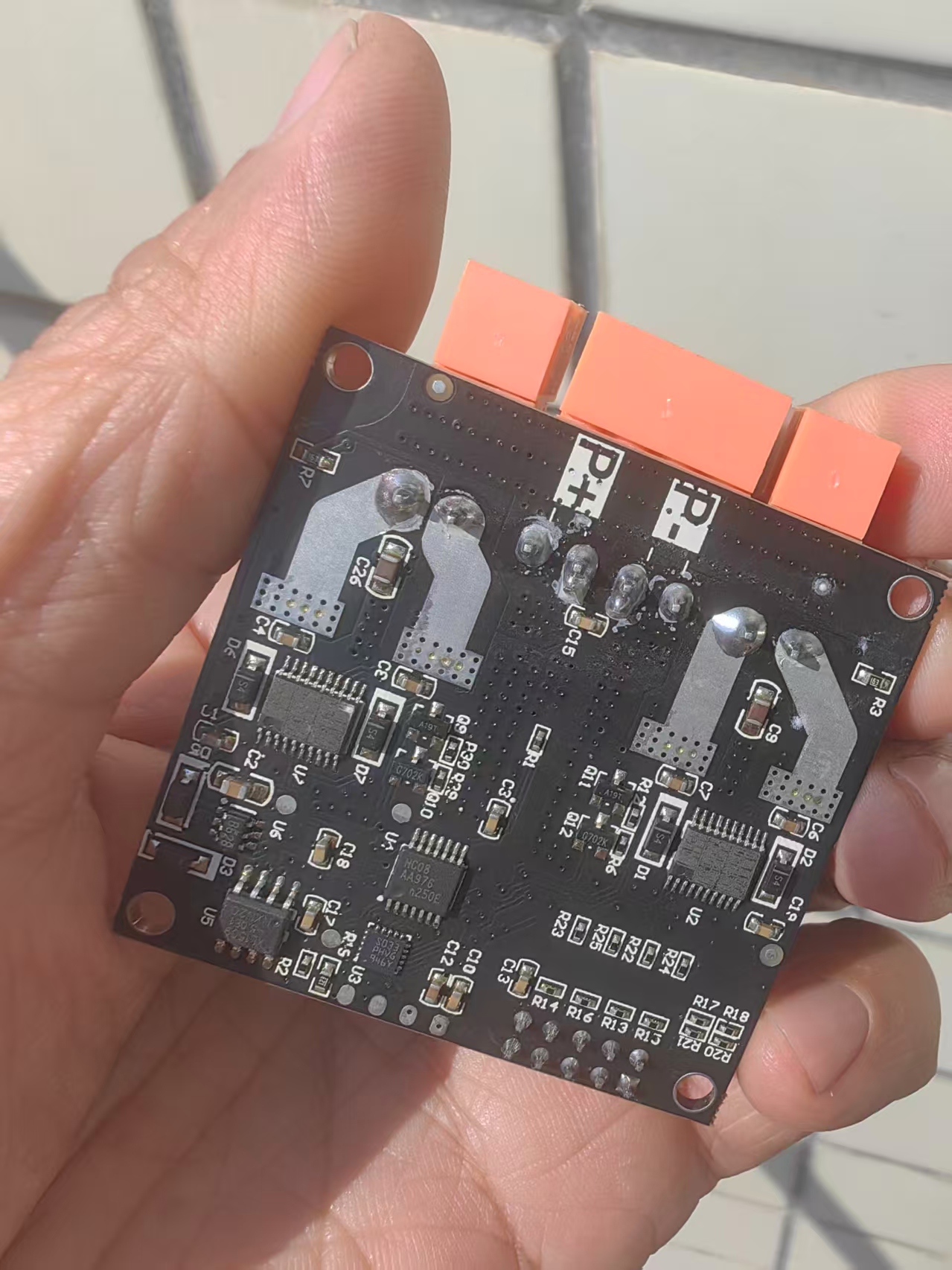

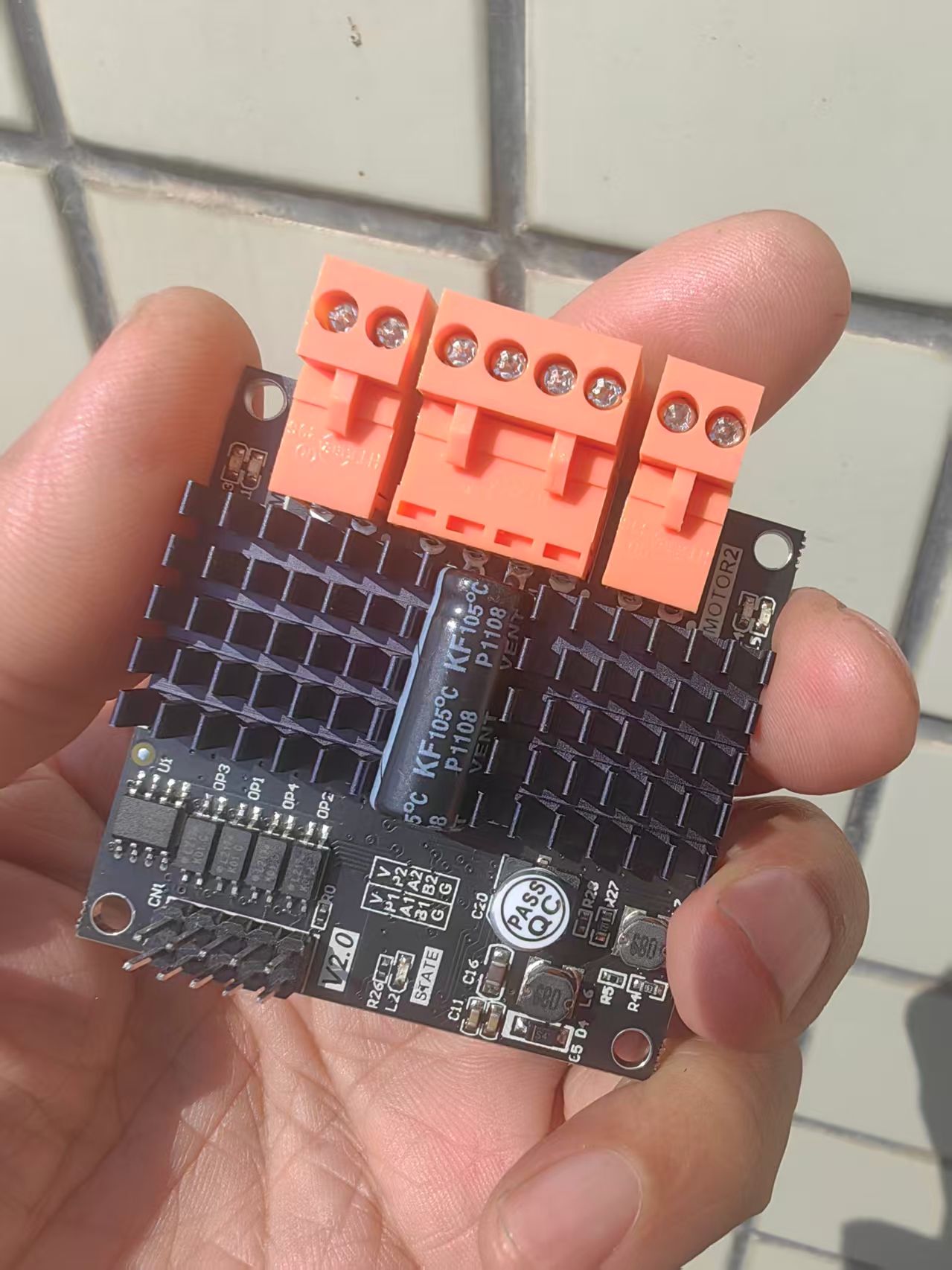

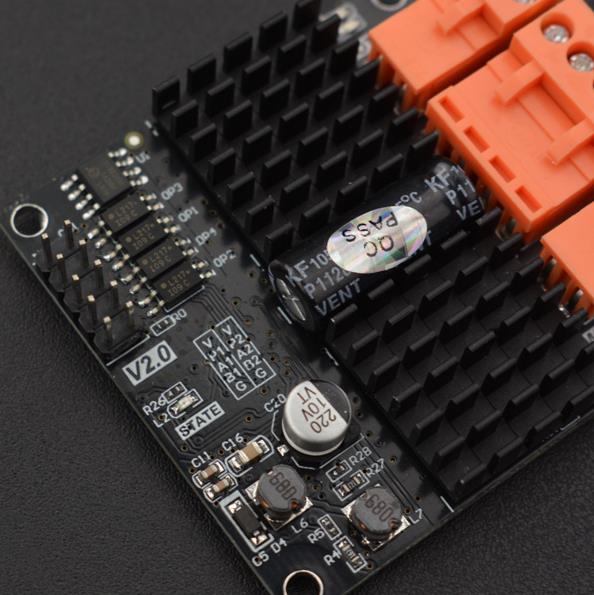

【花雕动手做】37V 290W 双路直流电机驱动控制板
2026-03-12812
AI 快速预览详细

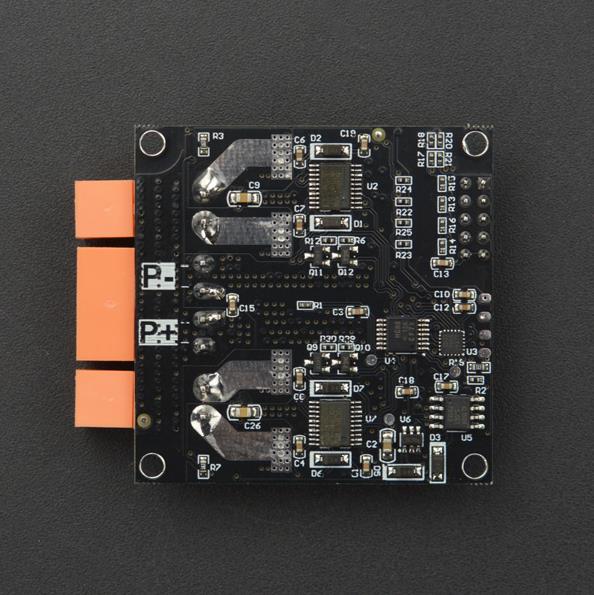

双路直流电机驱动控制板是一款支持6.5-37V宽电压输入，单路可稳定输出12A连续电流的电机驱动板。它专为大功率直流电机、机器人底盘驱动和智能小车等场景设计。板载多重硬件保护电路，包括过压、欠压和过热保护，确保运行的稳定性和安全性。这款驱动板接线简单、兼容性强，是高性价比的大电流直流驱动方案。

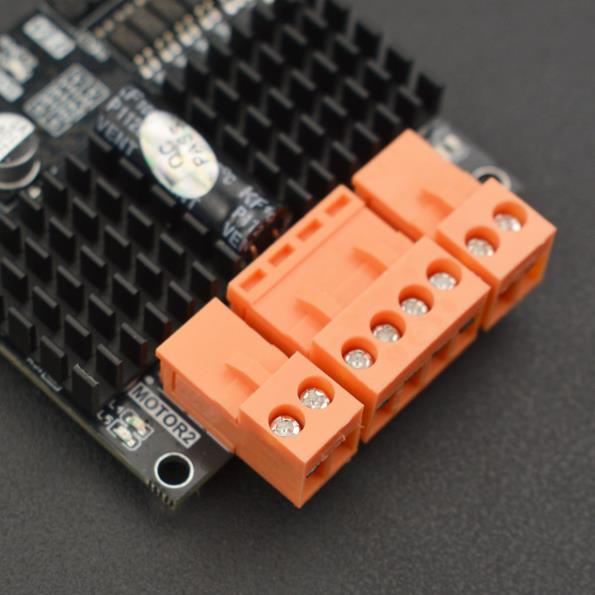

这款双通道直流电机驱动板主打小体积、大电流，支持6.5–37V宽电压输入，单路可稳定输出12A连续电流，专为大功率直流电机、机器人底盘驱动、智能小车等场景设计。板载过压、欠压、过热多重硬件保护电路，在保证强劲动力输出的同时，大幅提升运行稳定性与安全性，接线简单、兼容性强，是大电流直流驱动的高性价比方案。  |

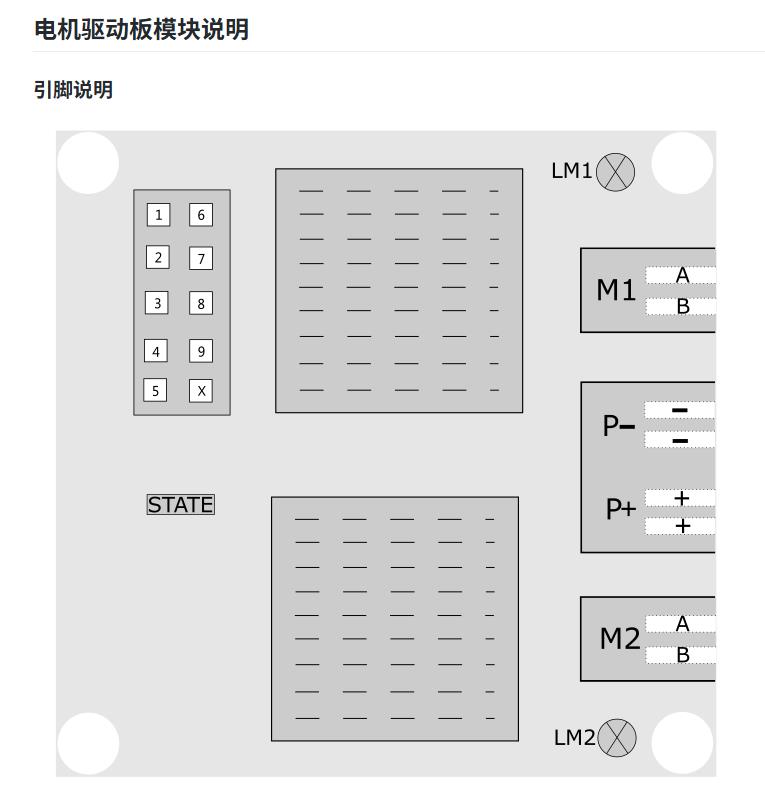

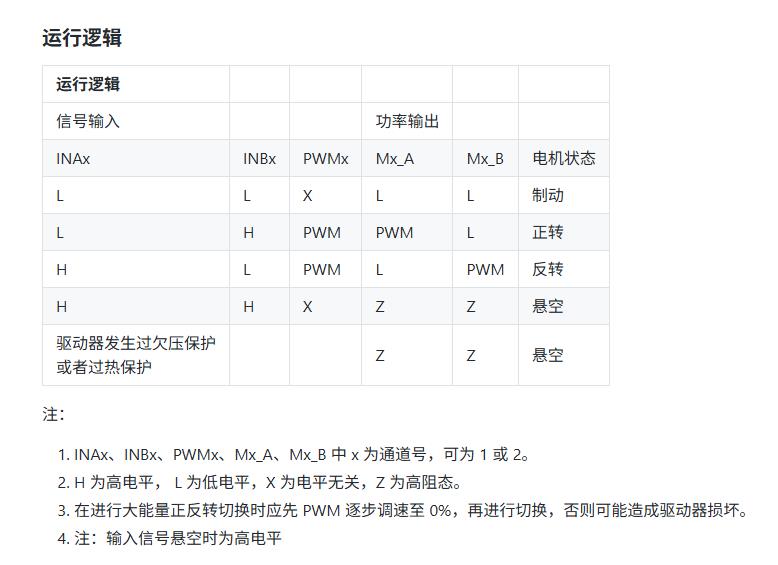

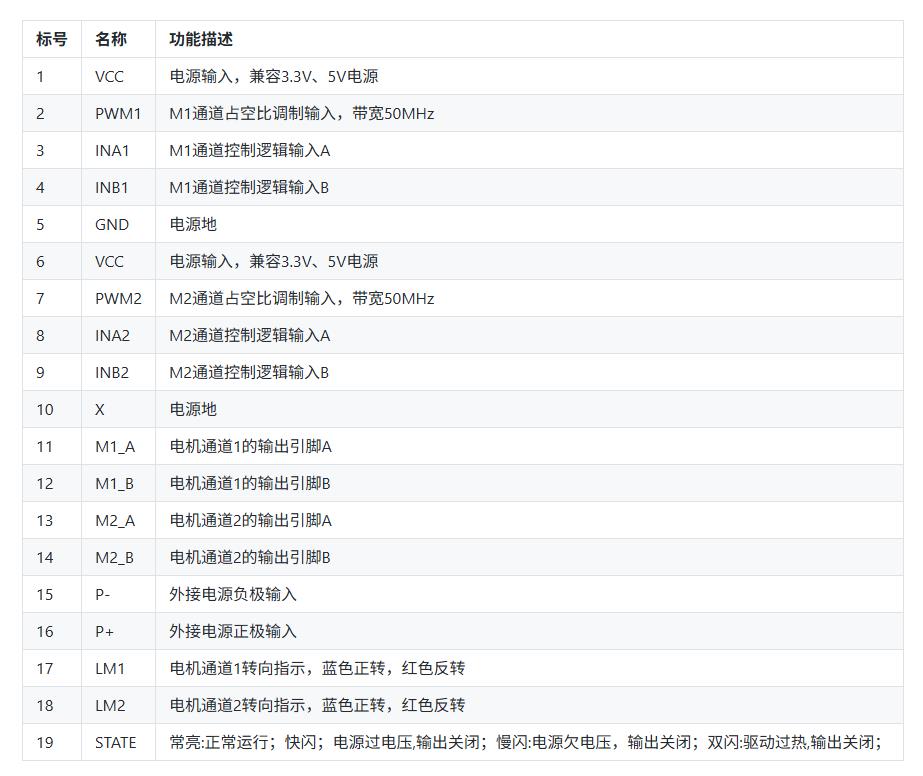

电机实现的效果分别为：同时正向转动；一个正向转动一个反向转动；停止转动。
[code]/*
【花雕动手做】小体积大电流的 37V 290W 双路直流电机驱动控制板
*/
int PWM1 = 2;
int INA1 = 3;
int INB1 = 4;
int PWM2 = 5;
int INA2 = 6;
int INB2 = 7;
void setup()
{
pinMode(PWM1, OUTPUT);
pinMode(INA1, OUTPUT);
pinMode(INB1, OUTPUT);
pinMode(PWM2, OUTPUT);
pinMode(INA2, OUTPUT);
pinMode(INB2, OUTPUT);
}
void loop()
{
digitalWrite(INA1, LOW);
digitalWrite(INA2, LOW);
digitalWrite(INB1, HIGH);
digitalWrite(INB2, HIGH);
analogWrite(PWM1, 255); //PWM调速
analogWrite(PWM2, 255); //PWM调速
delay(1000);
digitalWrite(INA1, LOW);
digitalWrite(INB1, HIGH); //电机1正转
digitalWrite(INA2, HIGH);
digitalWrite(INB2, LOW); //电机2反转
analogWrite(PWM1, 255); //PWM调速
analogWrite(PWM2, 255); //PWM调速
delay(1000);
digitalWrite(INA1, LOW);
digitalWrite(INB1, LOW); //电机1停止
digitalWrite(INA2, LOW);
digitalWrite(INB2, LOW); //电机2停止
analogWrite(PWM1, 255);
analogWrite(PWM2, 255);
delay(1000);
}[/code]
[*]电机通道：2个
[*]输入电压：6.5-37VDC
[*]控制信号输入电压：兼容3-5V
[*]控制信号输入电流：15mA（5V控制信号电压输入下）
[*]PWM输入频率：18-60KHz
[*]PWM最小脉宽：2us
[*]峰值电流：70A（最多持续100ms），随着温度的升高，电流将受到限制
[*]连续电流：每通道可持续输出12A电流
[*]工作温度：-25℃~85℃
[*]过热温度：85℃~95℃

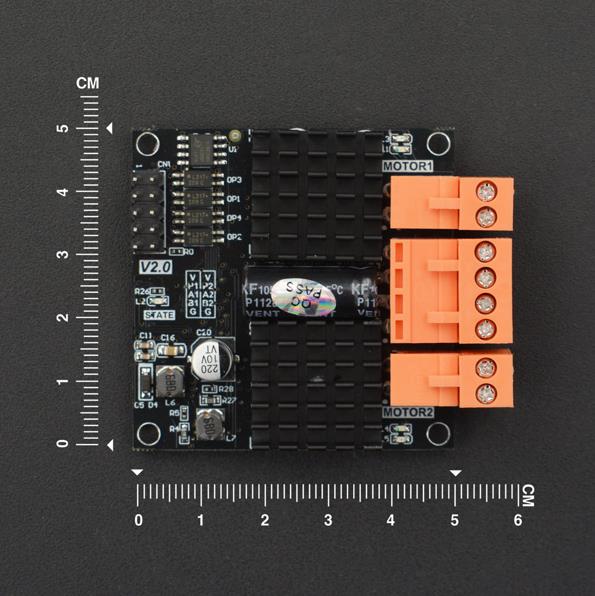

[*]尺寸：50mm*50mm*12.5mm
[*]过电压：37.5V
[*]欠电压：6.3V
[*]内置过电压、欠电压、过热保护电路，通过STATE指示灯闪烁表示
[/list][font=-apple-system, BlinkMacSystemFont, Segoe UI, Helvetica, Arial, sans-serif, Apple Color Emoji, Segoe UI Emoji, Segoe UI Symbol]
[/font]
[font=kaiti_gb2312]不仅性能强大，而且保护也是极佳的，该模块内置过电压、欠电压、过热保护电路，只要发生电压过高，电压不足，板载温度过高的现象保护措施均会立即触发，保护状态由板载STATE指示灯实时表示，常亮时表示正常运行；快闪时表示电源过电压；慢闪时表示电源欠电压；双闪时表示驱动过热；三种现象均会使输出关闭，有效降低了驱动器在异常工作条件下受损的可能。[/font]
[font=kaiti_gb2312]配合Arduino控制器，可以轻松实现电机控制。可应用于自动化机器人、机电一体化、设备制造、科研生产、电子竞赛等多种场合。[/font]
