【花雕动手做】原装 8CM 8080 12V8A 双电机增压大风量风扇
2026-03-201553
AI 快速预览详细
台达 GFC0812DW 是一款工业级双电机涵道风扇，规格为 80×80×80mm，12V/8A/96W 高功率输出。它具备 39000 转涡轮级增压和超大风量，搭载双滚珠轴承、PWM 调速与转速反馈，12V 直驱无需额外控制板。这款风扇适用于机器人底盘、工业设备等高负载场景的专业散热方案，也是电摩控制器、摩托车改装、柴火炉 / 笔记本 DIY 改造的全能神器。

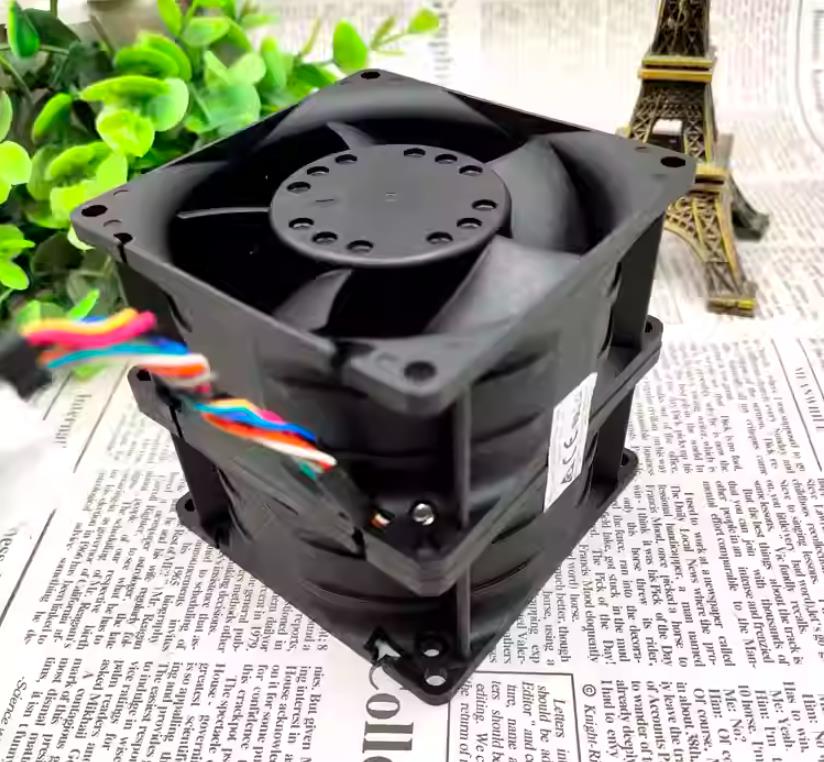

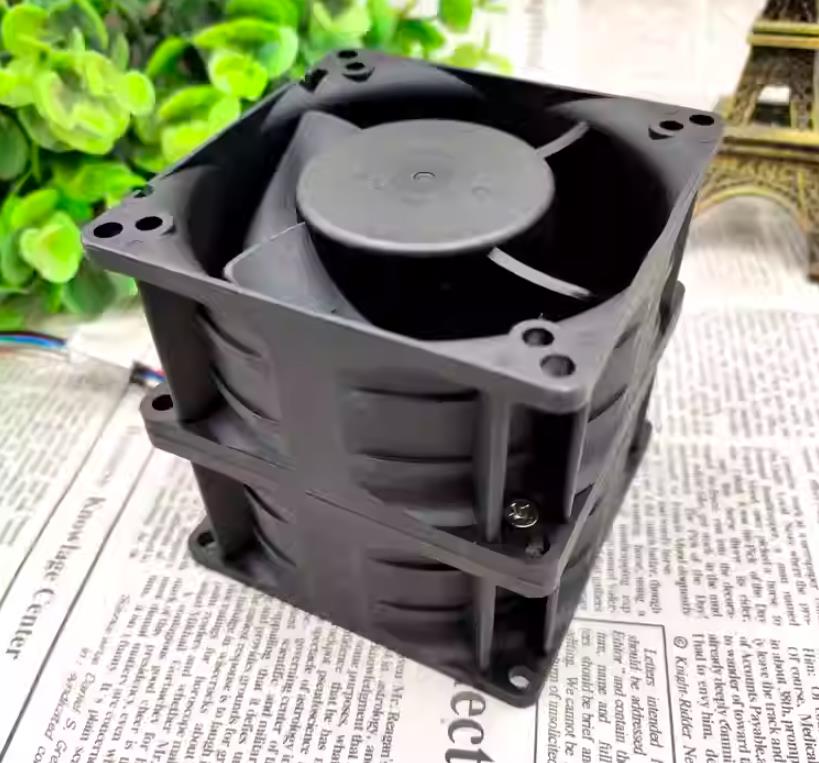

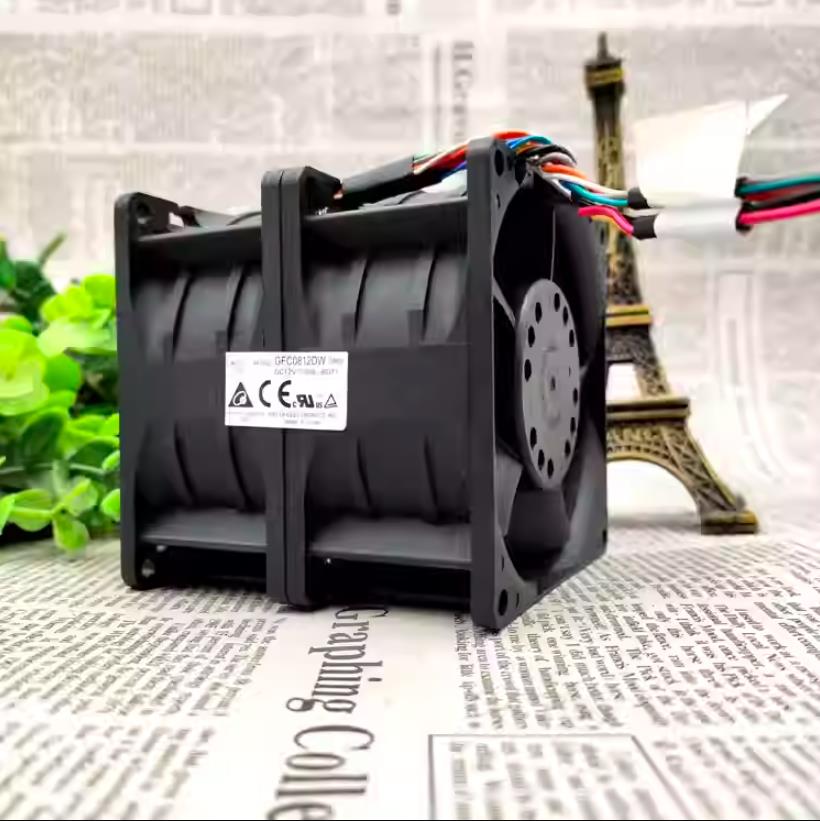

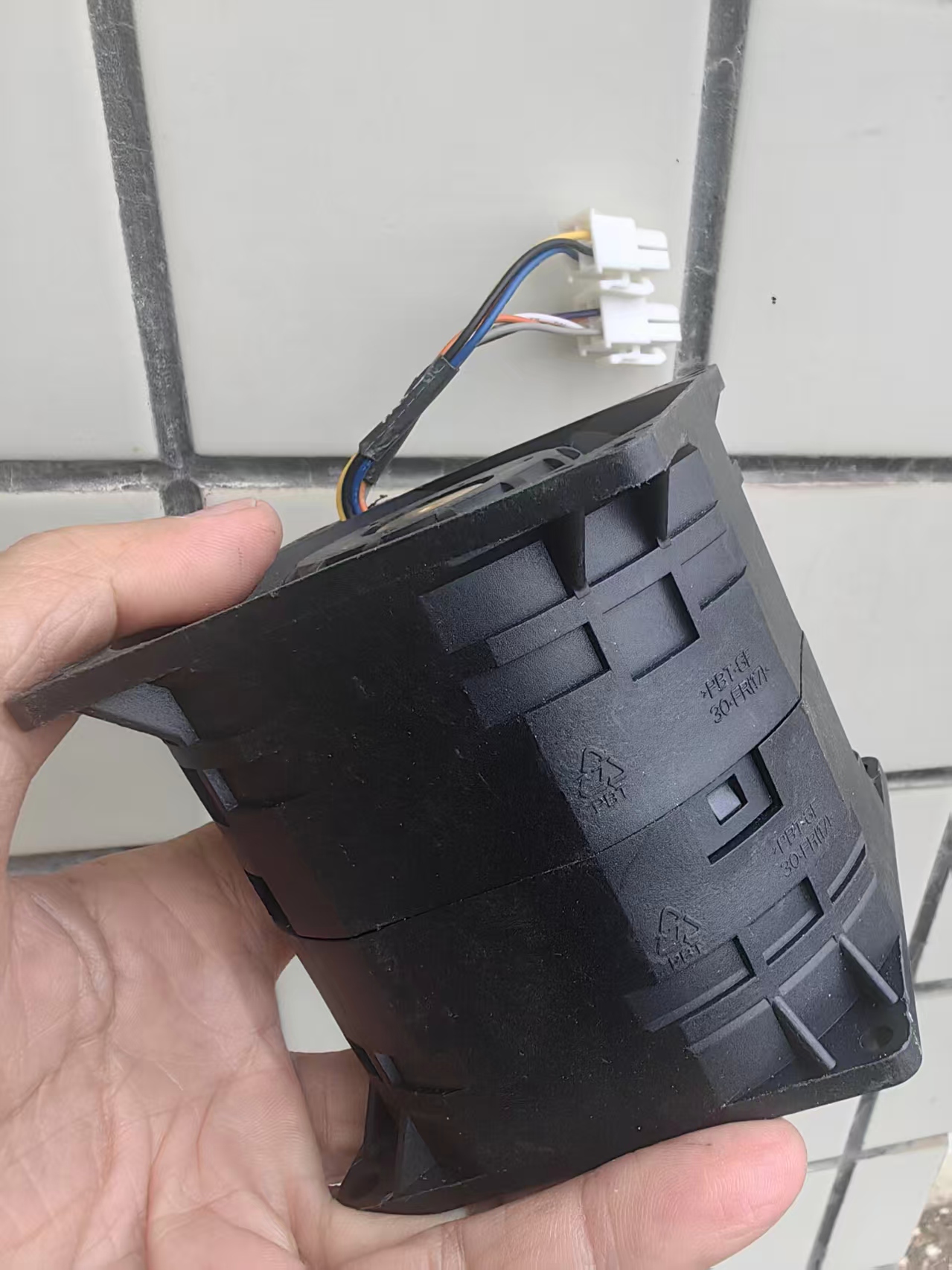

台达 GFC0812DW 工业级暴力双电机涵道风扇，80×80×80mm 紧凑规格，12V/8A/96W 高功率输出，双段反转扇叶实现 39000 转涡轮级增压，超大风量 + 极致风压拉满散热性能；搭载双滚珠轴承、PWM 调速与转速反馈，12V 直驱无需额外控制板，既是机器人底盘、工业设备等高负载场景的专业散热方案，也是电摩控制器、摩托车改装、柴火炉 / 笔记本 DIY 改造的全能神器。一文全面拆解其核心参数、接线逻辑与全场景应用要点。    |

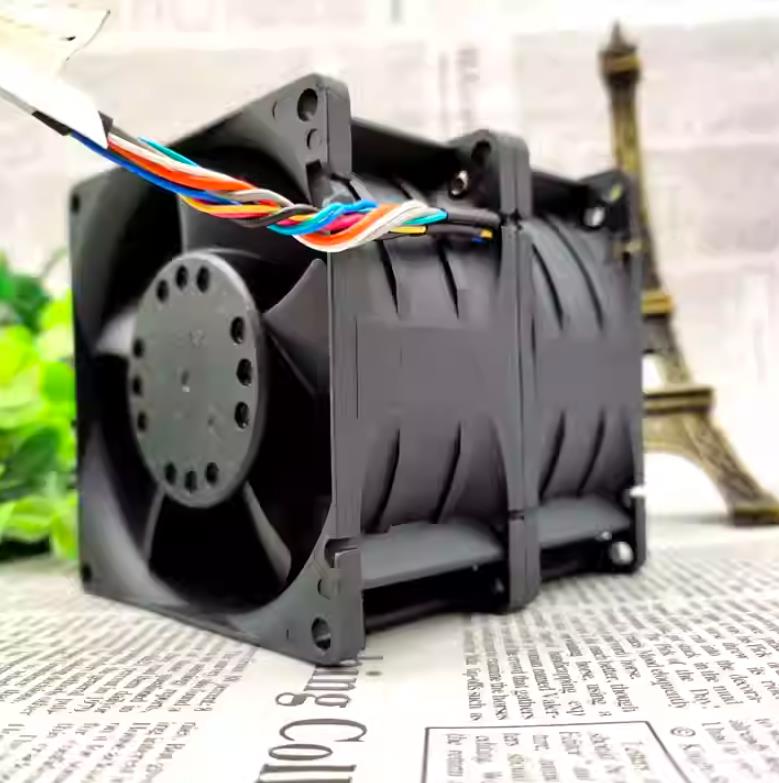

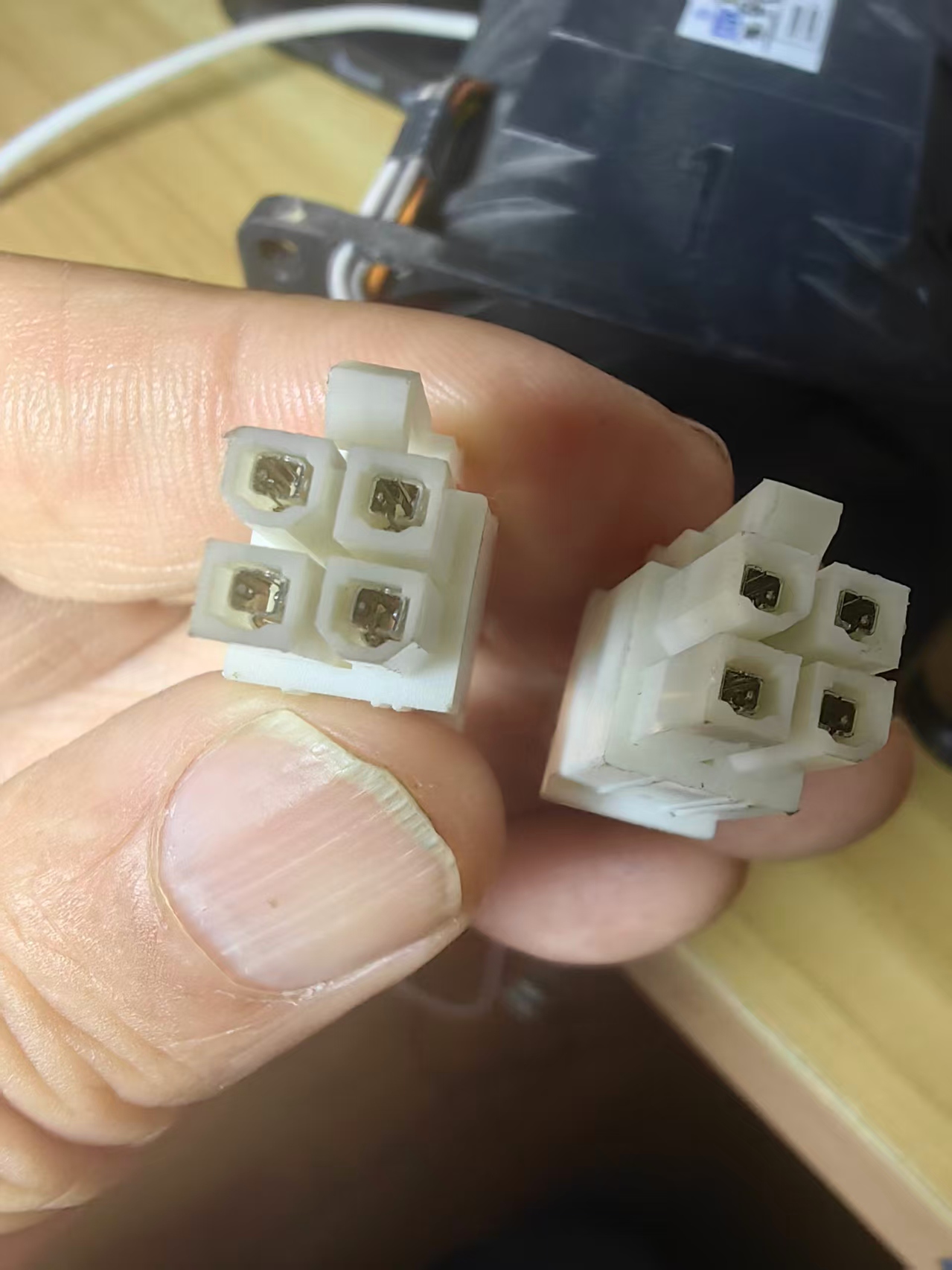

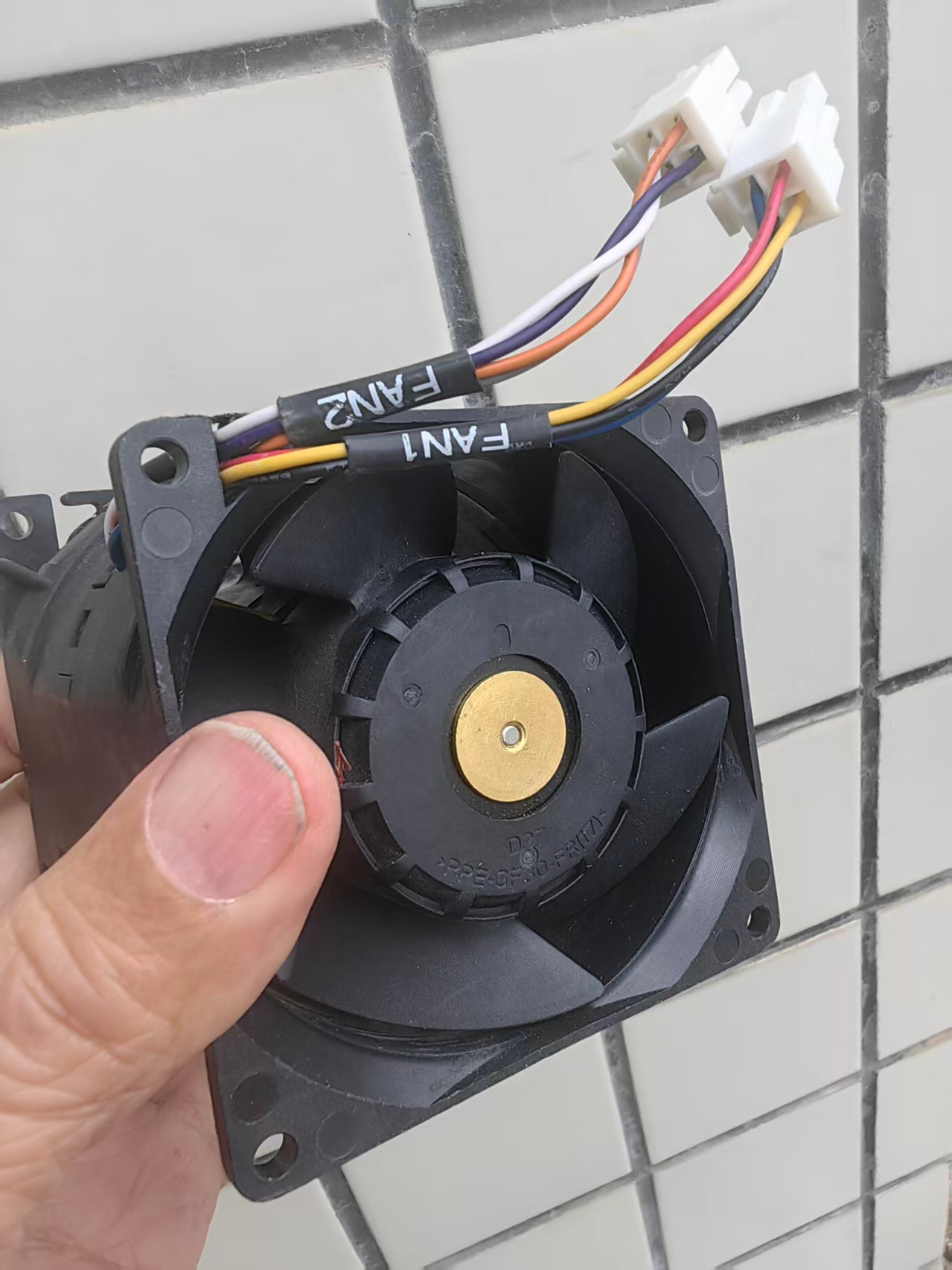

二、接线与控制逻辑（4 线定义）
该风扇为标准 4 线 PWM 风扇，引脚定义如下（参考台达工业规范）：
红线（VCC）：+12V 供电输入端
黑线（GND）：电源负极与信号地
黄线（FG/Tach）：转速反馈信号（开漏输出）
输出脉冲频率与转速成正比，公式：转速 = 频率 × 30（4 极电机特性）
需外接 10kΩ 上拉电阻至 5V/3.3V 方可被单片机 / 主控识别
蓝线（PWM）：调速控制信号
输入方波频率：25kHz（工业标准，避免电机啸叫）
控制逻辑：占空比 0%~100% 对应转速 0%~100%，20% 以下占空比进入低转速稳压区
三、核心设计特性

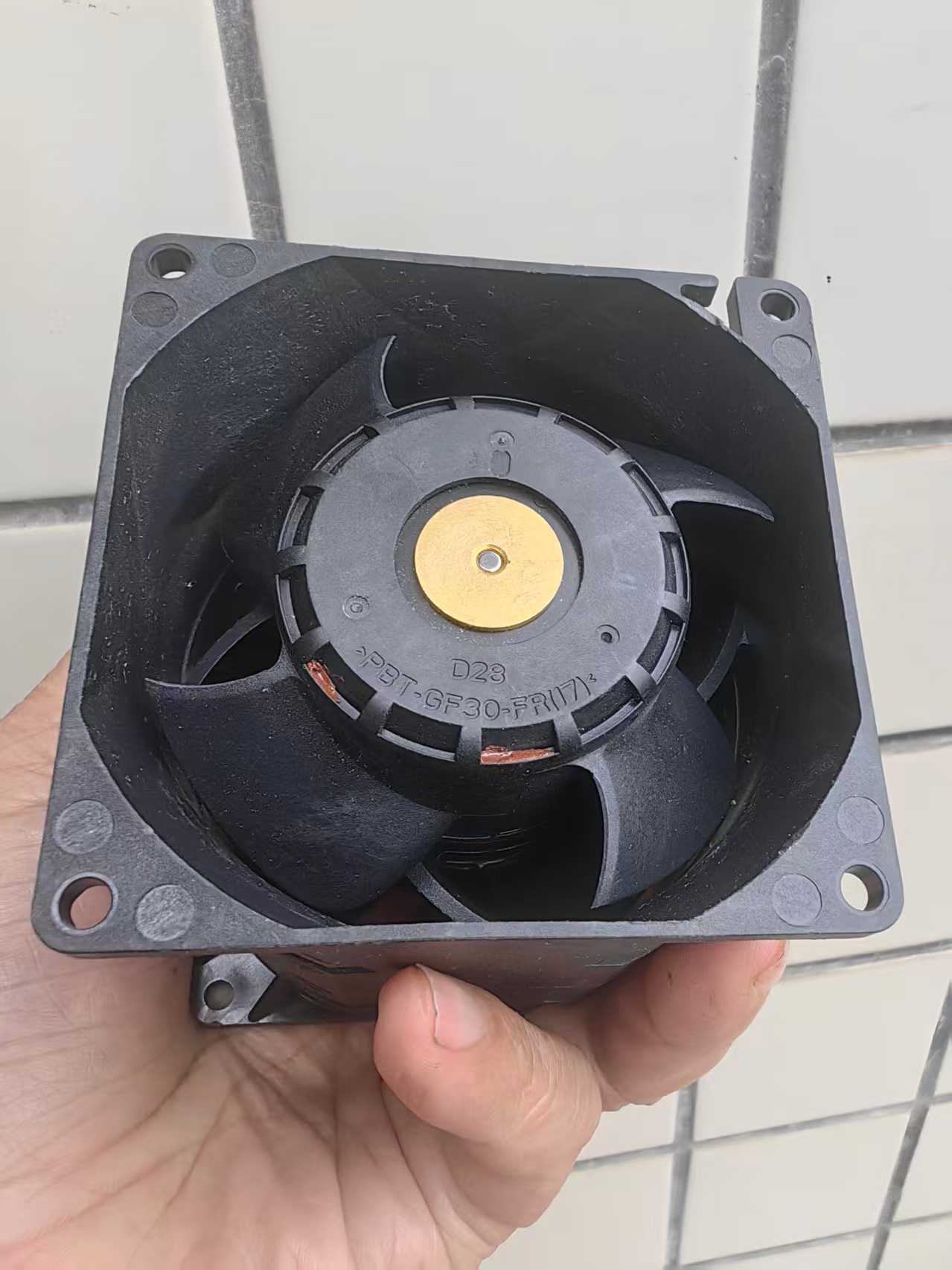

双电机对转架构
内置两组无刷电机，前后扇叶相位差补偿，气流加速效率提升 22%
解决同尺寸单电机高转速下的气流紊流问题，风量 / 静压表现优异
驱动要求
8A 电流负载需使用18AWG 以上粗线径，电源需支持≥120W 瞬时功率
不可直接由单片机 GPIO 驱动，需搭配MOSFET 半桥驱动电路（如 IR2104）或专用风扇驱动模块
应用场景
车载 ECU / 激光雷达散热、工业服务器 GPU/CPU 散热、高密度 PCB 阵列强制风冷
机器人 / 自动化设备散热（匹配你之前关注的机器人底盘项目高功耗需求）
四、工程应用注意事项
接线安全：FG 引脚为开漏输出，严禁直接接电源，必须加上拉电阻
电源匹配：12V/8A 负载下，电源纹波需≤5%，否则导致转速波动
风道设计：高静压特性需配合封闭风道使用，裸露安装会造成风量浪费且噪音放大
控制方案：
若使用 ESP32/Arduino 控制，需通过 PWM 通道输出 25kHz 信号，搭配定时器配置
可通过 FG 引脚实现转速闭环控制，精准维持目标散热温度。
