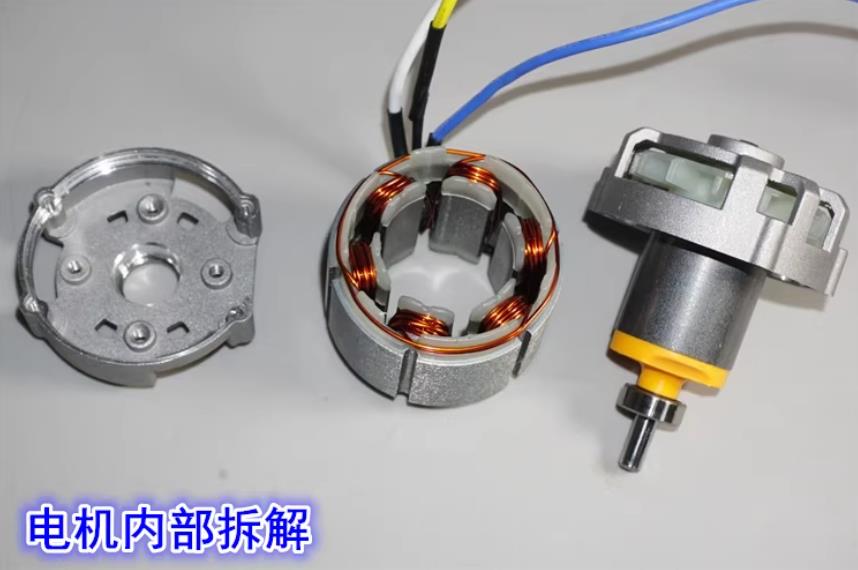

这颗来自10 寸电链锯的 4825 高速钕铁硼无刷电机，标称 21V、最大功率可达 600W，凭借高转速与强扭力成为 DIY 改装热门选择。今天我们从外到内完整拆解，看看它的内部结构、磁路设计与做工细节，到底值不值得用来做动力改装。  |

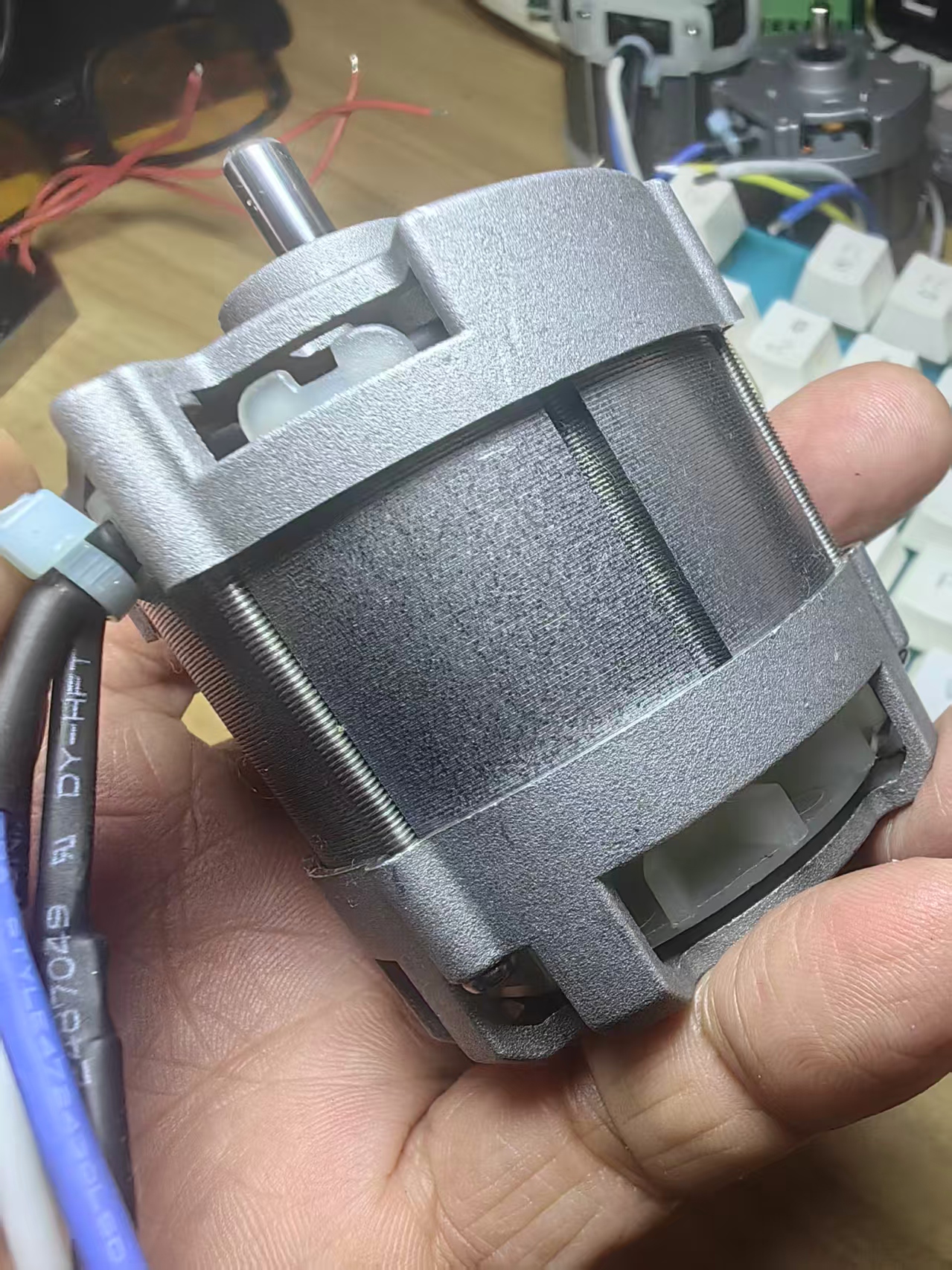

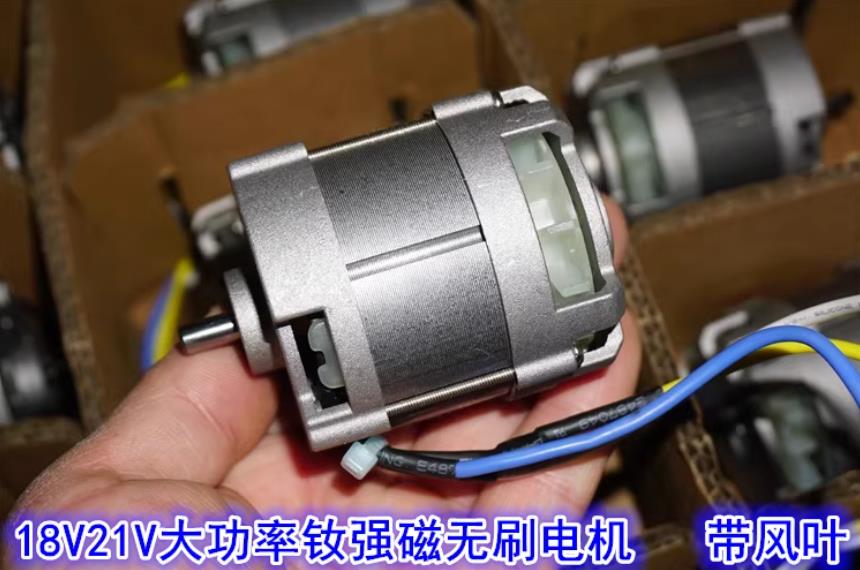

这款4825 高速内转子无刷电机，原本为10 寸电链锯等园林工具设计，属于高功率、高转速、强扭力的动力型无刷电机，非常适合改装电动工具、机器人底盘、模型车船、小型动力设备等场景。
一、基本参数
型号：4825 高速无刷电机

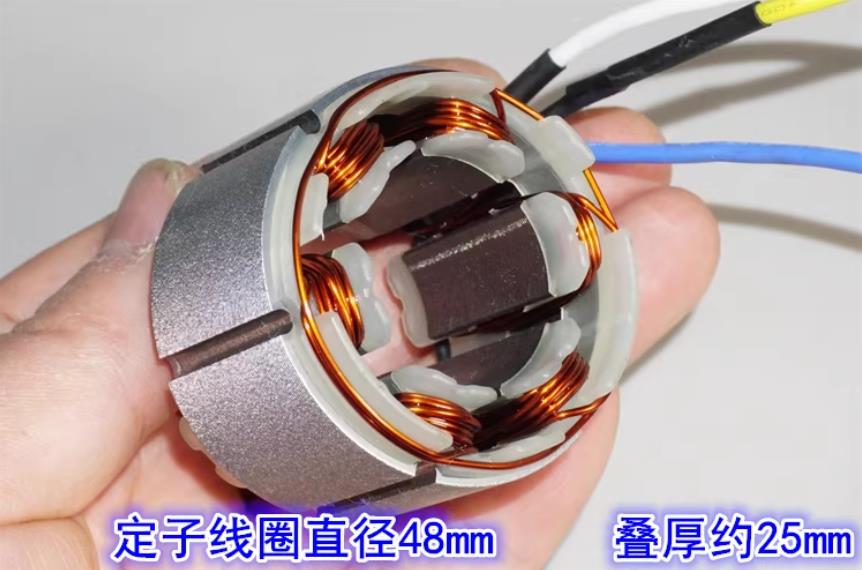

定子尺寸：定子直径 48mm，叠厚 25mm
转子：26mm 直径钕铁硼强磁内转子
标称电压：21V
最大功率：约600W
适配电源：18V/21V 锂电池（园林工具 / 航模电池通用）
重量：约 330g
出线：三相 16AWG 硅胶线，长度 20cm
二、结构与做工亮点

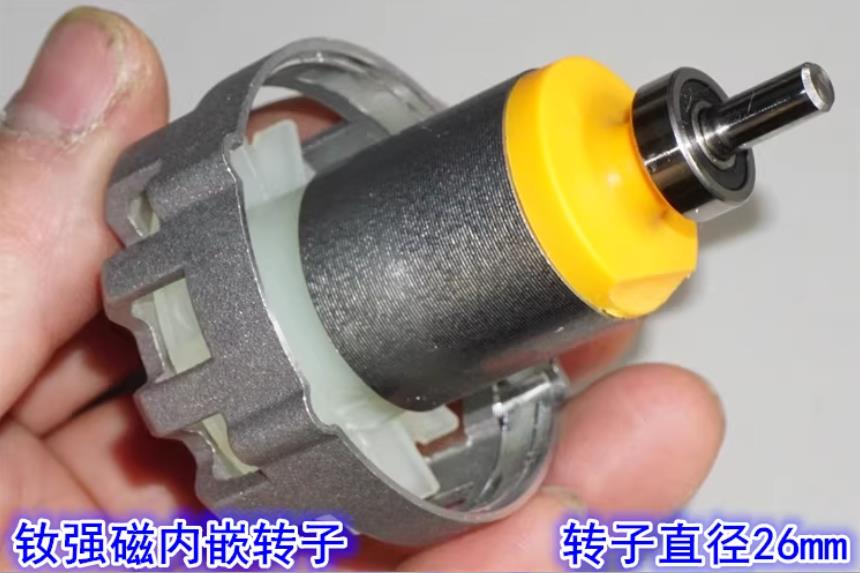

强磁转子转子内置4 块钕铁硼磁钢，磁力强劲，扭力输出充足，转子经过动平衡矫正，高速运转更稳定、震动小。
耐用结构

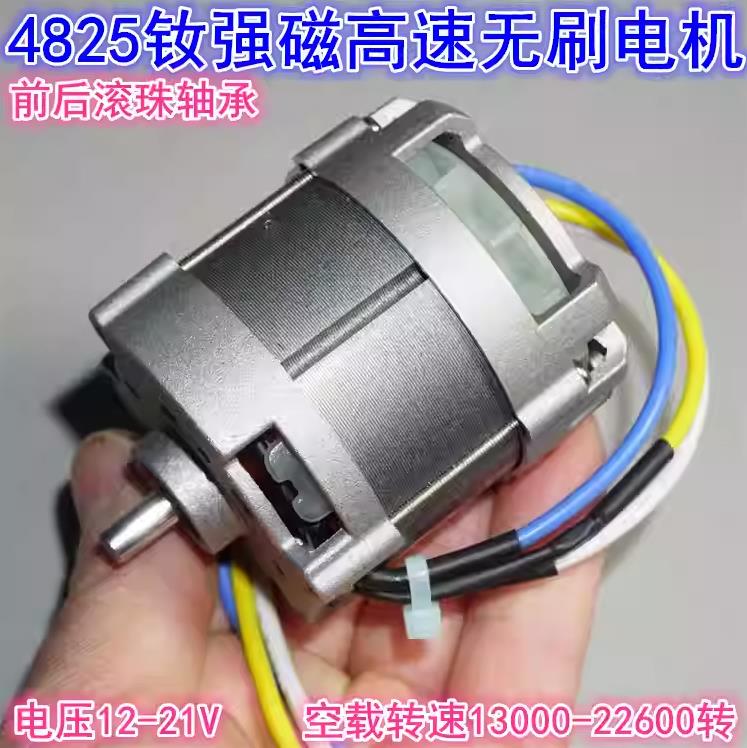

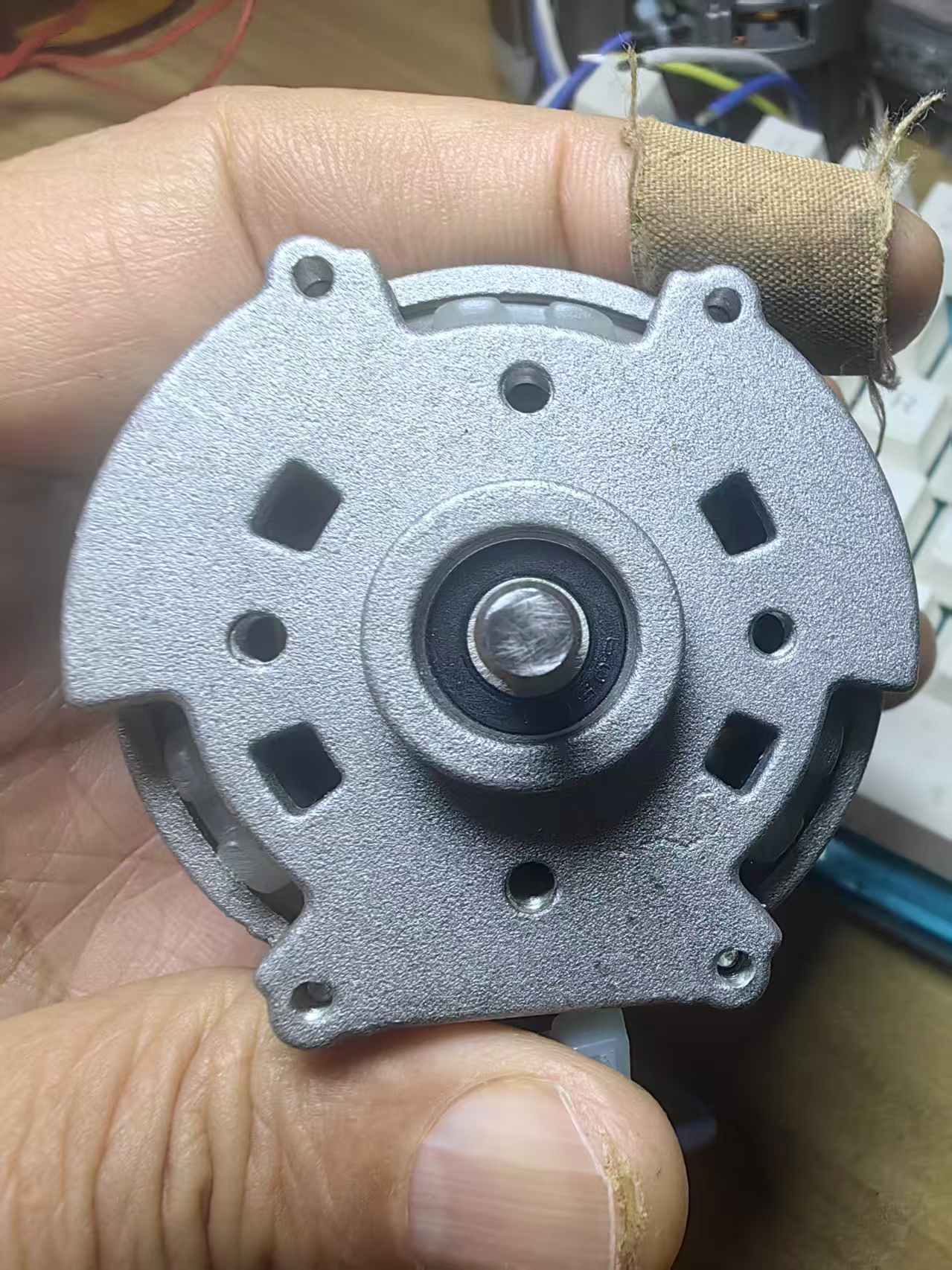

前后双滚珠轴承，支持长时间高转速运行
内置散热风叶，高速工作时主动散热

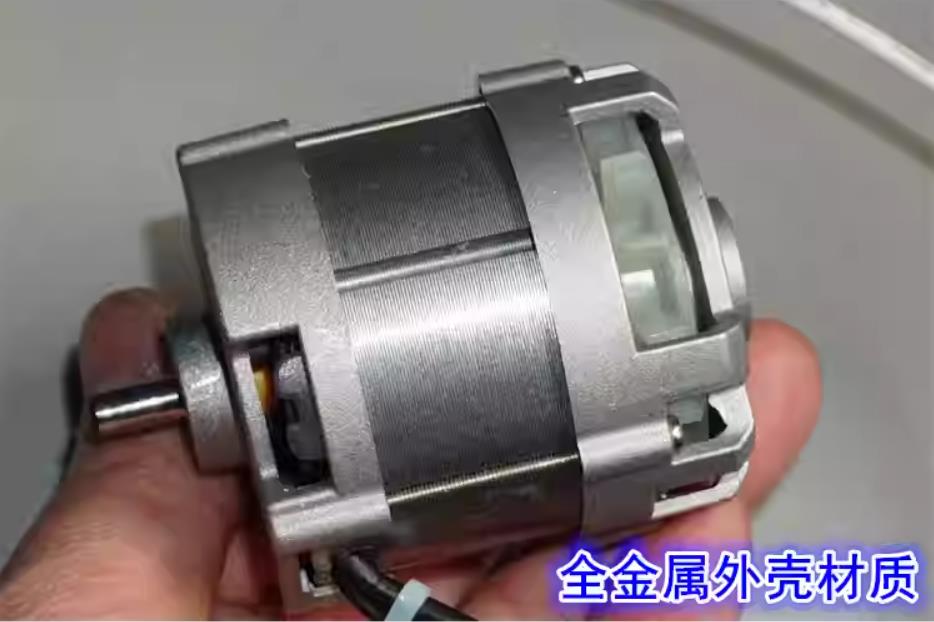

整体为园林工具级耐用设计，可靠性高
三、实测空载性能（无刷电调驱动）

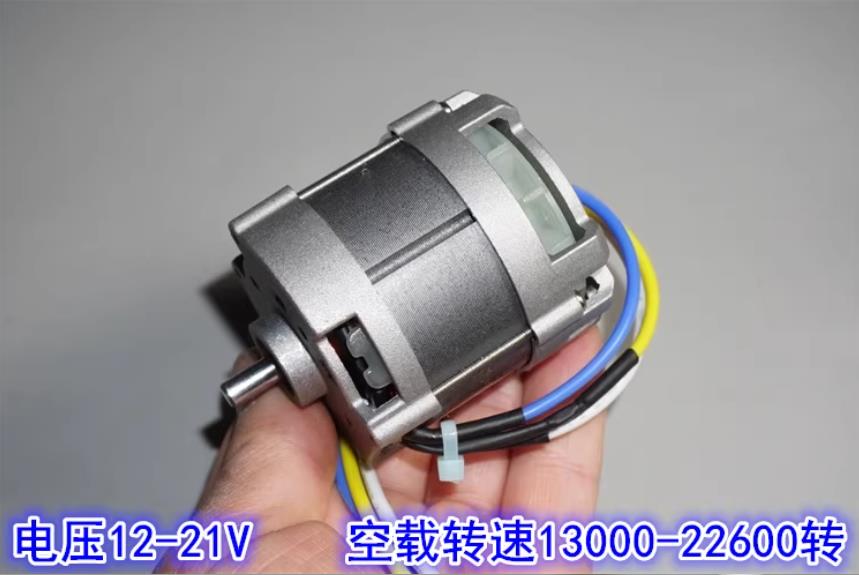

12V 供电：空载电流 2A，空载转速 13000 转 / 分
18V 供电：空载电流 2.8A，空载转速 19500 转 / 分
21V 供电：空载电流 3.1A，空载转速 22600 转 / 分
转速与电压基本呈线性关系，电机一致性、效率表现良好。
四、驱动与使用建议
驱动方式：
可使用航模无刷电调、高速无霍尔无刷控制器等通用无刷驱动方案。
适用场景：
原厂适配：10 寸电链锯等 18V/21V 园林工具
改装适用：电动工具改装、模型车 / 船动力、小型高速动力装置、DIY 大功率动力模型等。
五、总结
这是一颗小体积、大功率、高转速的强磁无刷电机，600W 功率 + 2 万转以上高转速，搭配钕铁硼强磁和滚珠轴承结构，既可以替换维修园林工具，也是DIY 动力模型、改装电动工具的优质选择。
