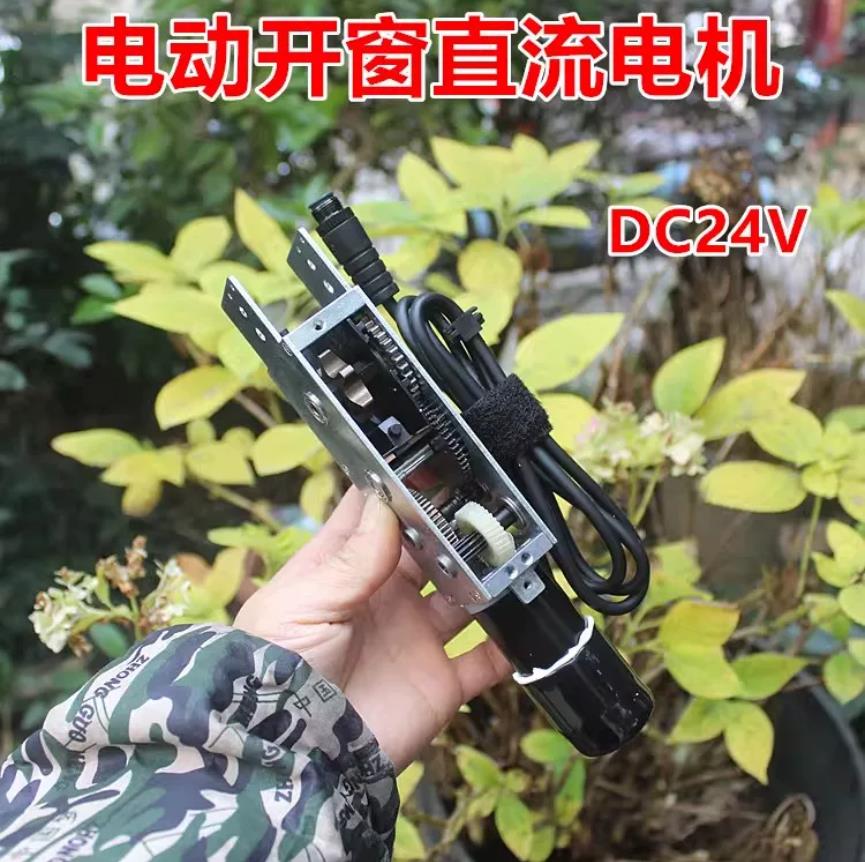

【花雕动手做】24V 直流减速电机电动链条式开窗机模组

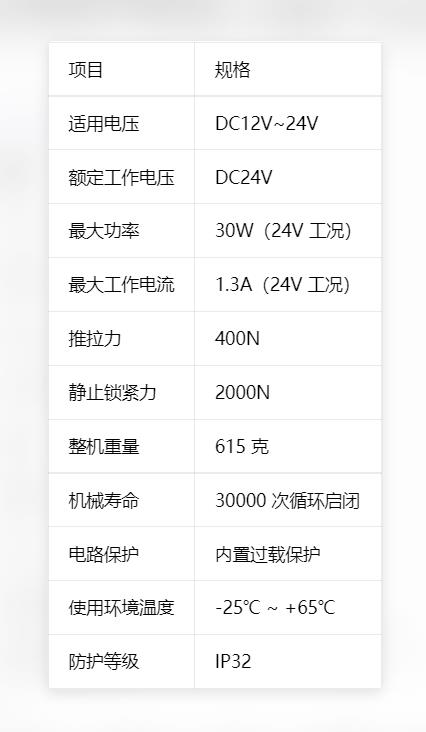

## 1、核心参数

## 2、结构与硬件特点

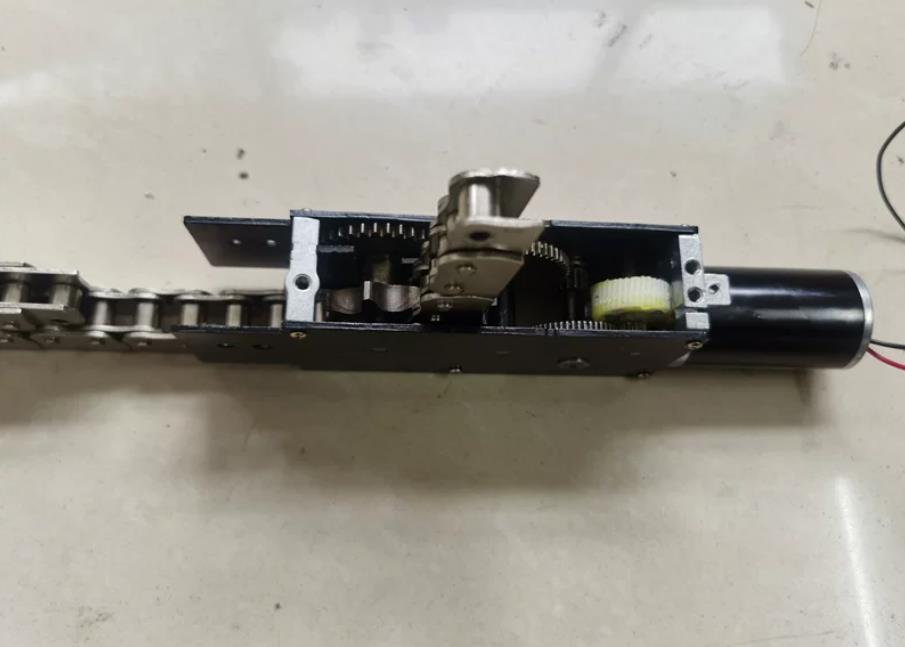

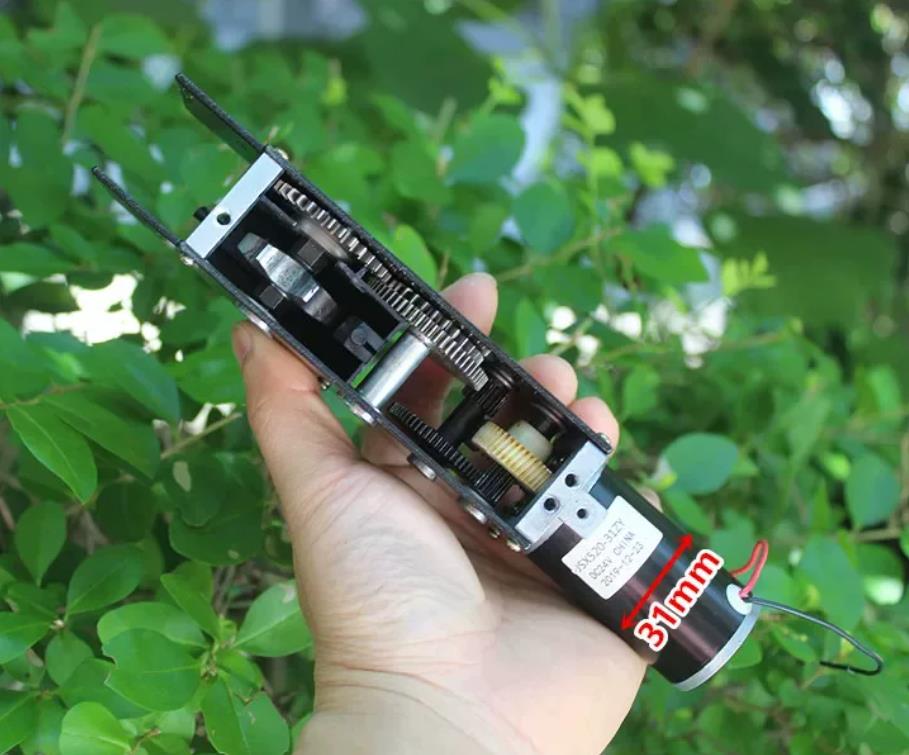

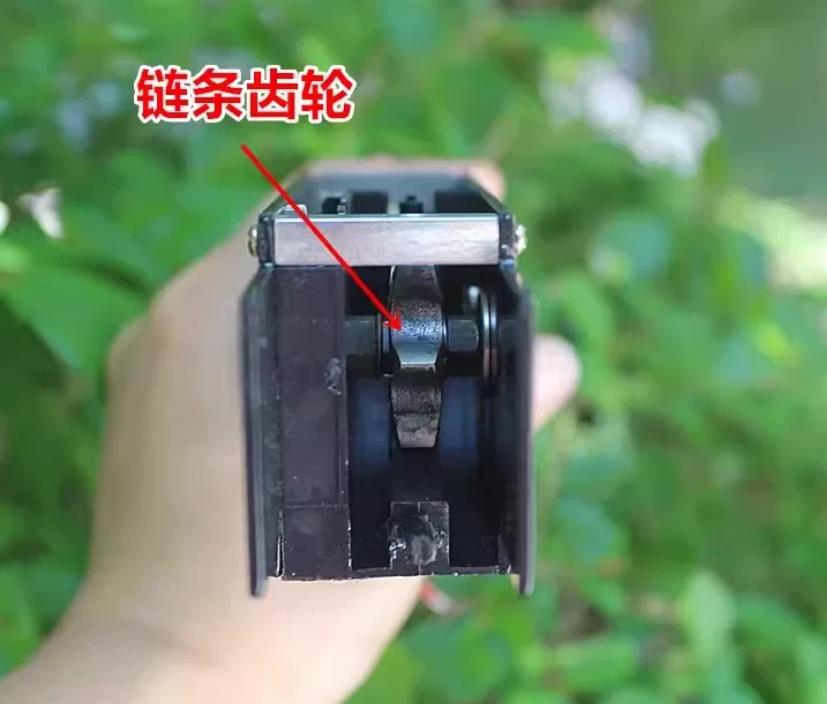

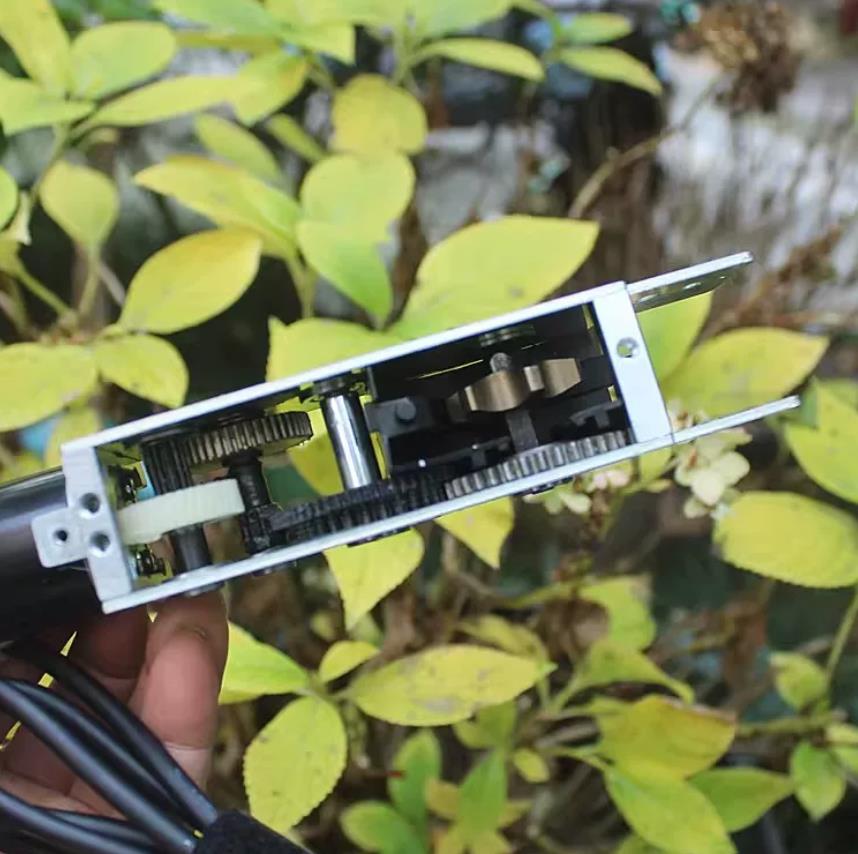

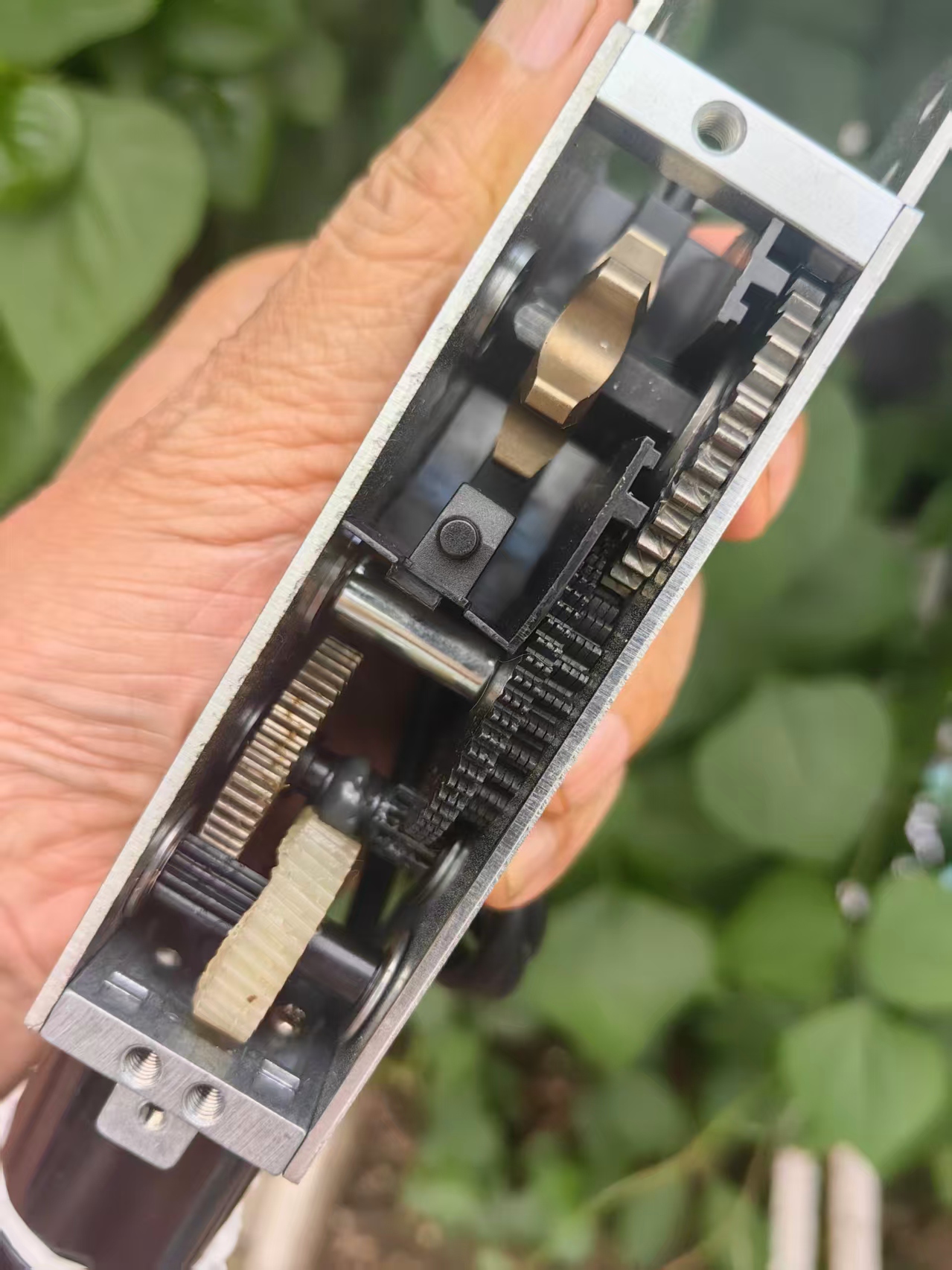

1. **传动结构**：内部采用多级复合齿轮组（金属齿轮 + 工程塑料静音齿轮），搭配链条驱动输出。减速齿轮组把电机高速转动转化为大推力低速直线运动；内置机械锁止结构，停止运行时链条锁死，可承受 2000N 静态锁紧力，窗户关闭后不会被风力推开。

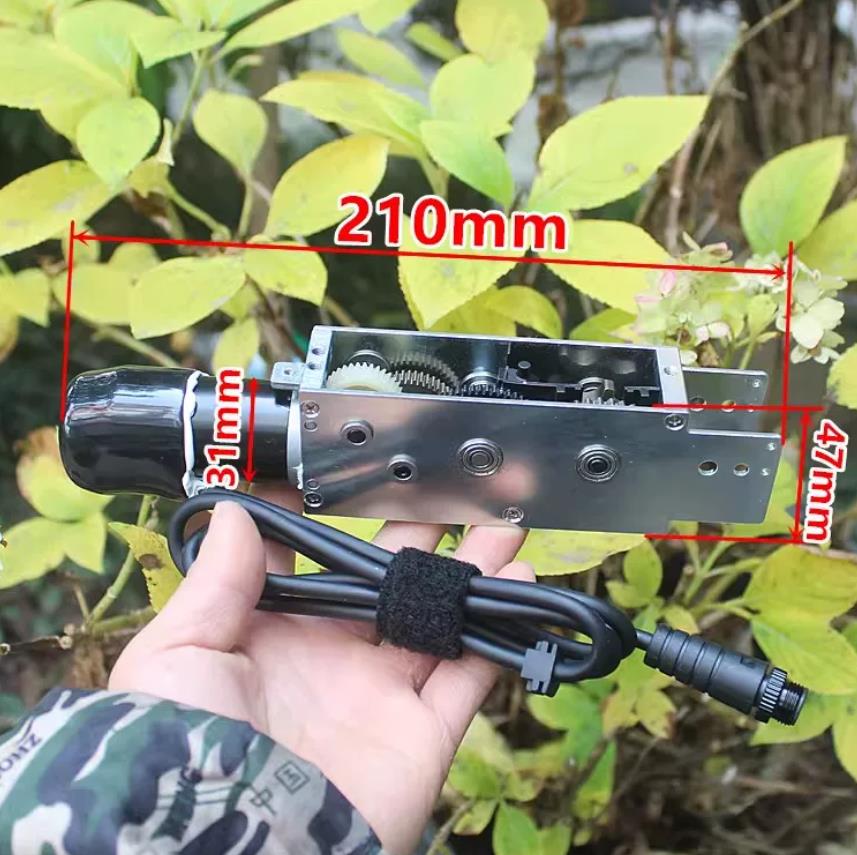

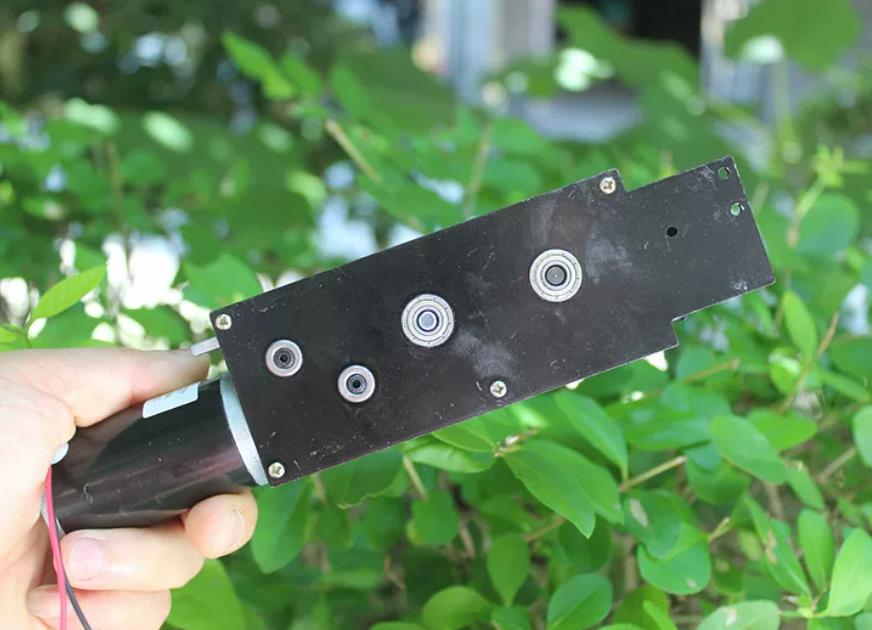

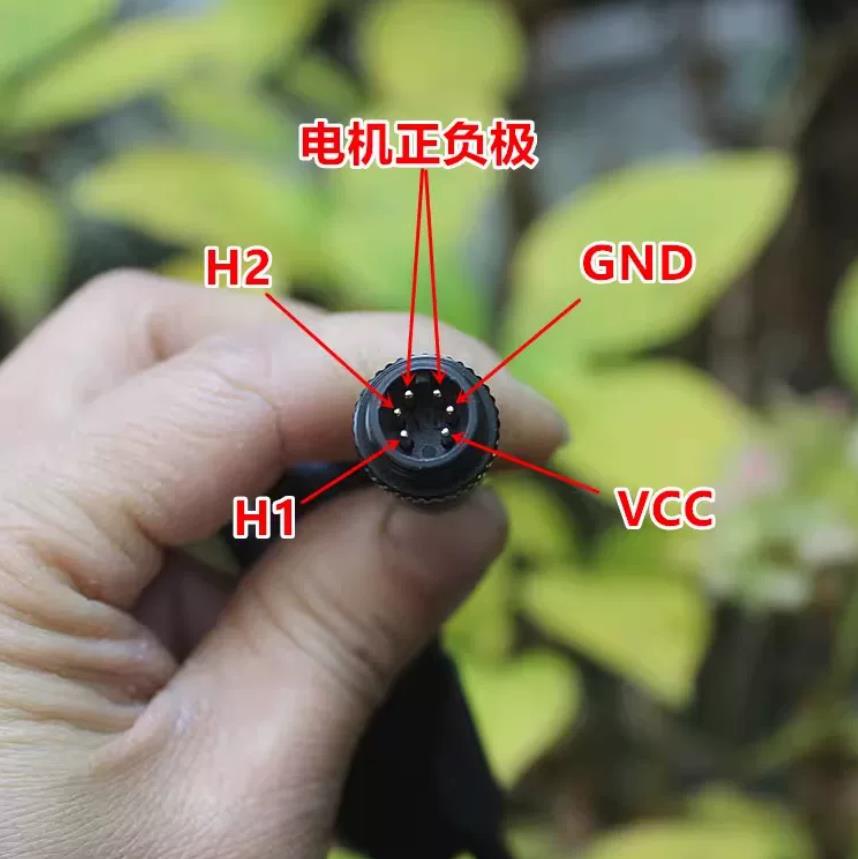

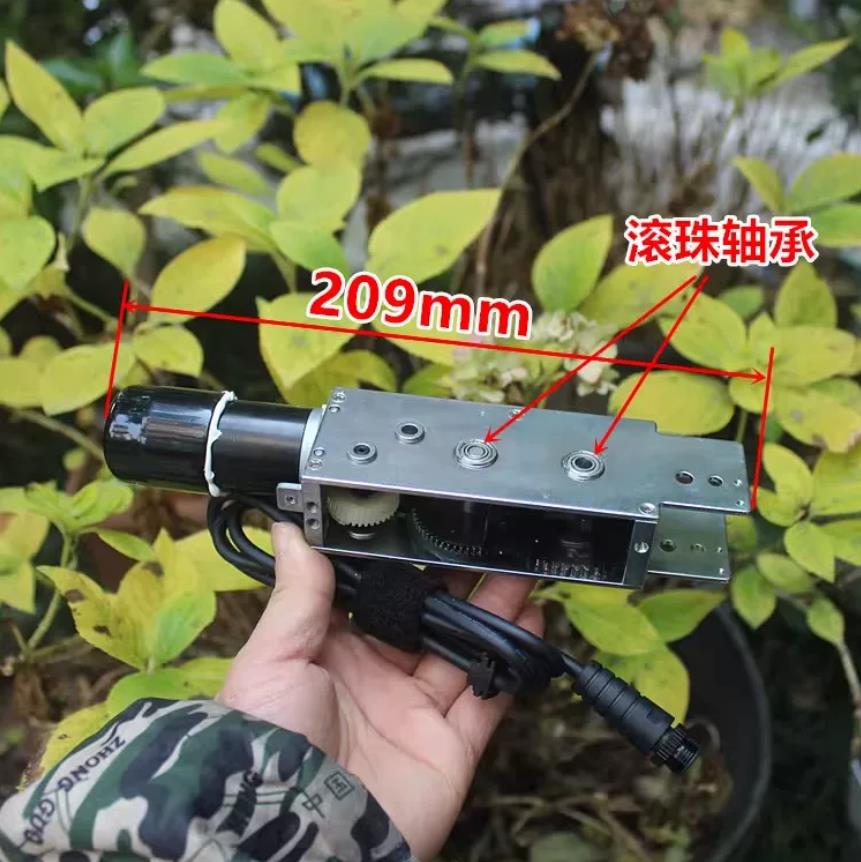

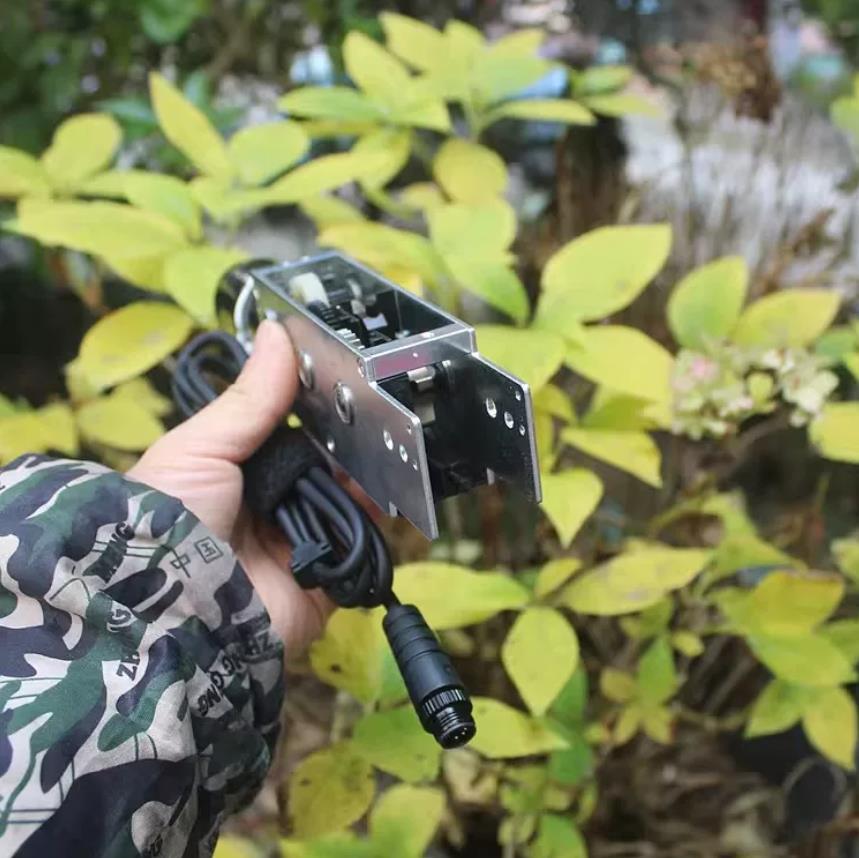

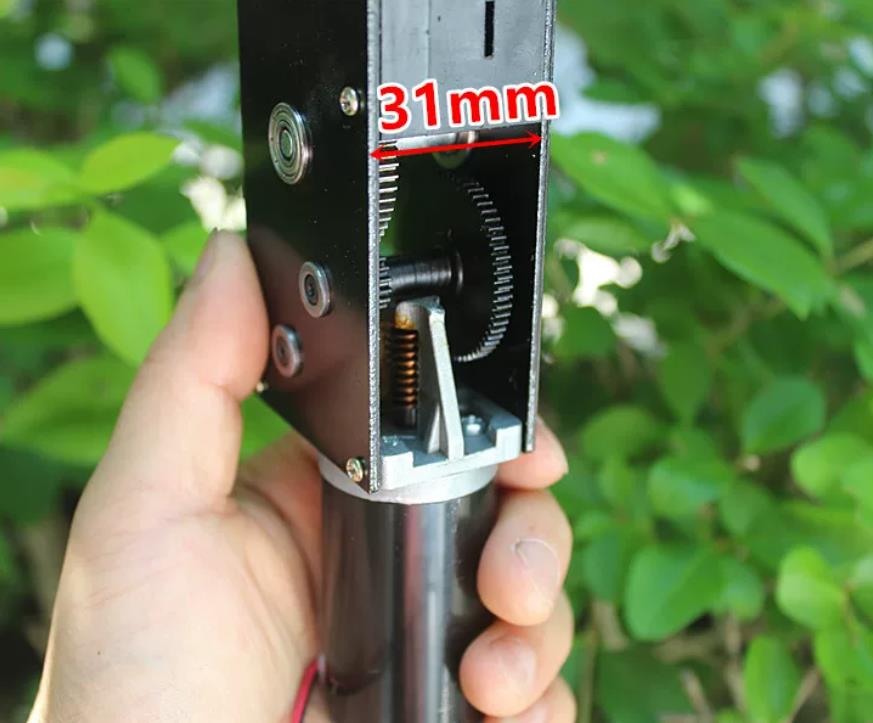

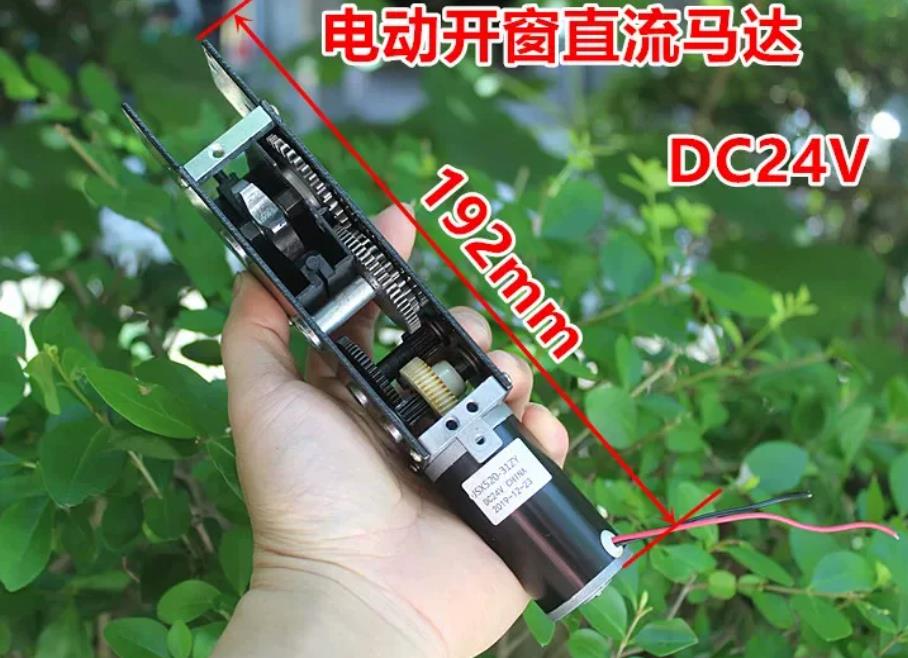

2. **壳体与安装**：加厚铝合金底座板，板上预留多组安装孔位，双轴承支撑传动转轴，结构刚性强；外置多芯航空防水插头，接线稳定，方便拆装，适配工业、建筑智能场景长期使用。整机重 615g，结构紧凑，轻量化设计便于窗体安装。
3. **宽电压适配**：支持 DC12V~24V 直流供电，24V 为额定工况，12V 供电下推力与运行速度会相应下降，可灵活搭配不同直流电源、锂电池组，拓展 DIY 场景。
4. **保护机制**：自带**过载保护**，当开窗遇到阻力、到达行程端点发生堵转时，自动切断动力，防止烧毁电机、打坏齿轮，保护机芯与窗体。
5. **环境适应性**：宽温设计，零下 25℃低温环境仍可正常工作，IP32 防护，可以阻挡粉尘、防淋溅，适合厂房、仓库、幕墙等室内半室外场景。
## 3、性能说明
- 额定工况（DC24V）动态推拉力 400N，适配上悬窗、排烟窗、天窗；关闭锁止后静态锁紧力高达 2000N，抗风性能强。
- DC12~24V 宽电压兼容，除楼宇 24V 消防电源外，也可以直接使用 12V 锂电池供电，方便移动设备、机器人项目 DIY 改造。
- 机械寿命可达 3 万次启闭循环，满足建筑消防开窗长期使用需求；整机 615 克，重量轻，对窗体附加荷载小。
## 4、典型应用场景
1. 建筑消防排烟窗：火灾联动自动开窗排烟
2. 智能楼宇、阳光房天窗、上悬窗自动启闭
3. 温室大棚通风窗自动控制
4. DIY 改造：直线推拉执行器、小型自动化门、机器人直线推拉杆等创客项目
## 5、使用注意事项
1. 供电范围 DC12~24V 直流，严禁直接接入 220V 交流电；电压越低，输出推力、运行速度会同步降低。
2. IP32 仅防尘防溅，不可长期浸泡在水中；
3. 选型需要匹配窗户重量，不可超出 400N 负载上限，否则会频繁触发过载保护；
4. 属于行程限定设备，建议配套控制器限位逻辑，配合内置过载保护实现到位停机；
5. 低温环境使用前建议做机械检查，低温下齿轮润滑脂粘度上升，阻力会轻微变大。
