桌面看守器：基于行空板K10的小智AI视觉物品守护装置

这是一个将AI视觉与语音完美融合的创客项目，使用行空板K10打造了一个能听懂人话、会自己“看”东西的桌面物品看守器，专治办公室里的“笔失踪”难题。
【一、项目背景】办公室的“笔去哪儿了”

在办公室，桌面上的笔似乎总有一种魔力——别人想写个字、签个名，会随手拿起，用完后却忘了归还，直接带走了。等你需要时，桌上只剩一个空荡荡的笔筒。

“我的笔呢？”成了办公室里每天重复最多的问题。

于是，“桌面看守器” 的想法诞生了——用行空板K10和小智AI，做一个能听懂人话、会自己“看”东西的桌面管家。你对它说一句：“帮我看好这支笔，每隔10秒检查一次”，它就会盯着你的笔，如果笔不见了，它会立刻语音提醒：“注意！你的笔可能被人拿走了！”，同时24灯珠LED灯点亮。

【二、硬件准备】

硬件	说明
行空板K10	核心主控，集成了ESP32-S3、2.8寸彩色屏幕、200万像素摄像头、麦克风、扬声器等
Type-C数据线	用于供电和烧录程序
被看守的物品	一支笔（或其他容易丢失的小物件）

行空板K10的核心参数：

主控：ESP32-S3 双核Xtensa LX7 @240MHz
内存：512KB SRAM + 8MB PSRAM
存储：16MB Flash
屏幕：2.8英寸TFT LCD，320×240分辨率，ILI9341驱动
摄像头：200万像素，GC2145传感器
无线：Wi-Fi 4 + Bluetooth 5

【三、软件准备】
3.1 开发环境

工具	版本要求
ESP-IDF	v6.0.2（或更高版本，本文基于 v6.0.2 测试）
xiaozhi-esp32	最新源码（2026年8月）
Python	3.x
Git	最新版

3.2 下载代码

git clone https://github.com/78/xiaozhi-esp32.git
cd xiaozhi-esp32

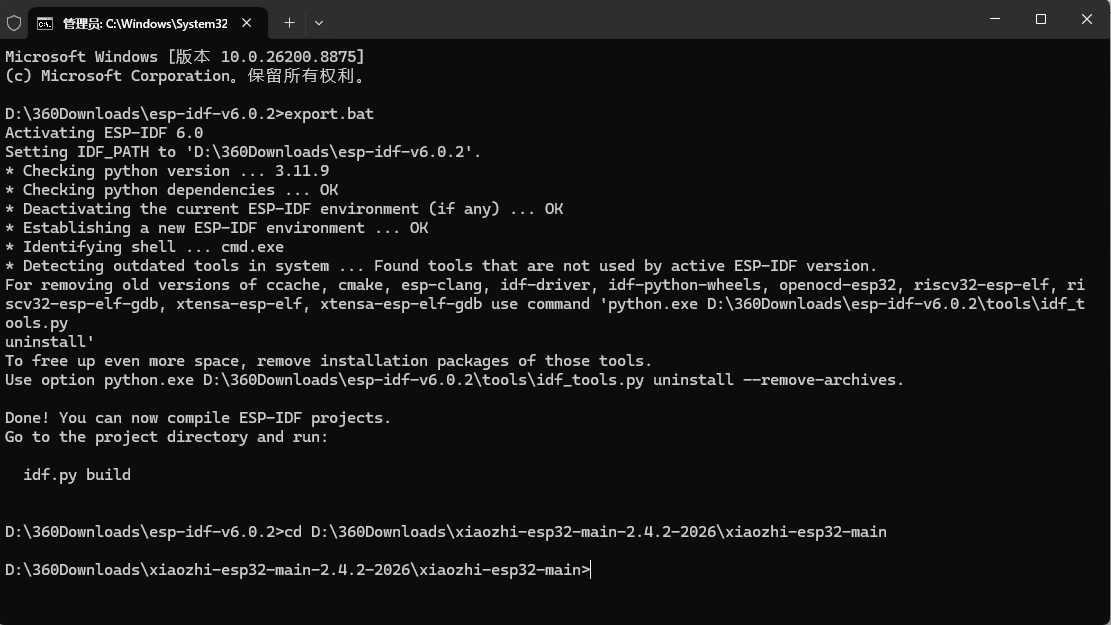

3.3 设置ESP-IDF环境

确保你已经安装并配置好ESP-IDF v6.0.2环境：

# 假设ESP-IDF安装在 D:\esp-idf-v6.0.2
cd D:\esp-idf-v6.0.2
export.bat # Windows
# 或 source ./export.sh (Linux/macOS)

然后进入项目目录进行编译。

【四、核心技术实现】
4.1 设置目标芯片与配置板型

行空板K10使用ESP32-S3芯片，需要先设置目标芯片：

idf.py set-target esp32s3

然后进入配置菜单，选择对应的板型：

idf.py menuconfig

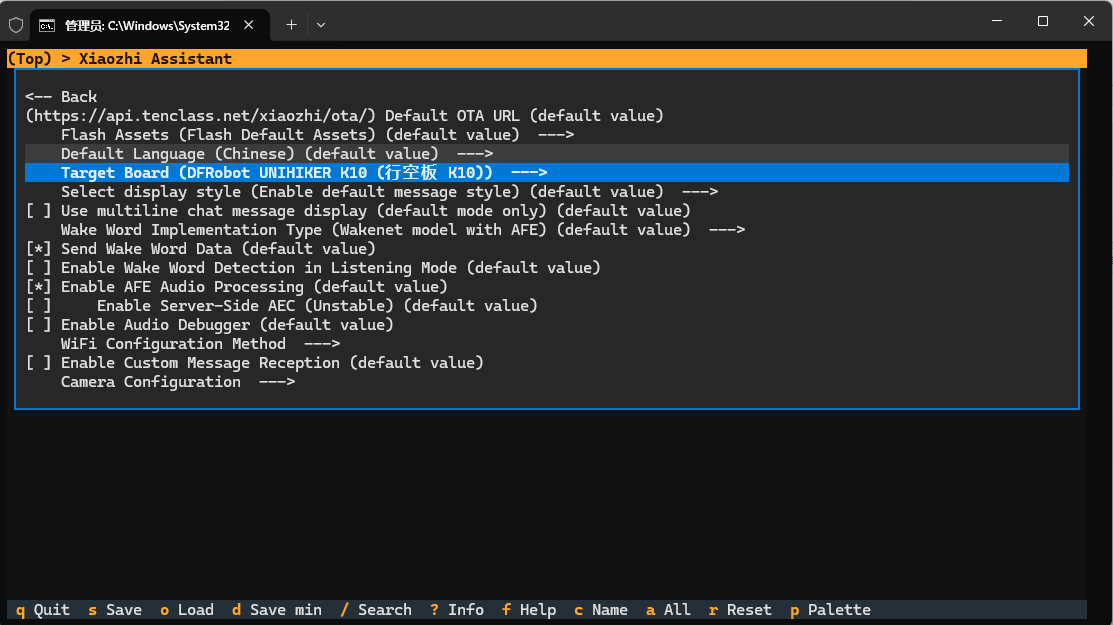

在 Xiaozhi Assistant -> Board Type 中选择 DFRobot 行空板 K10。

Xiaozhi Assistant -> Board Type -> DFRobot 行空板 K10

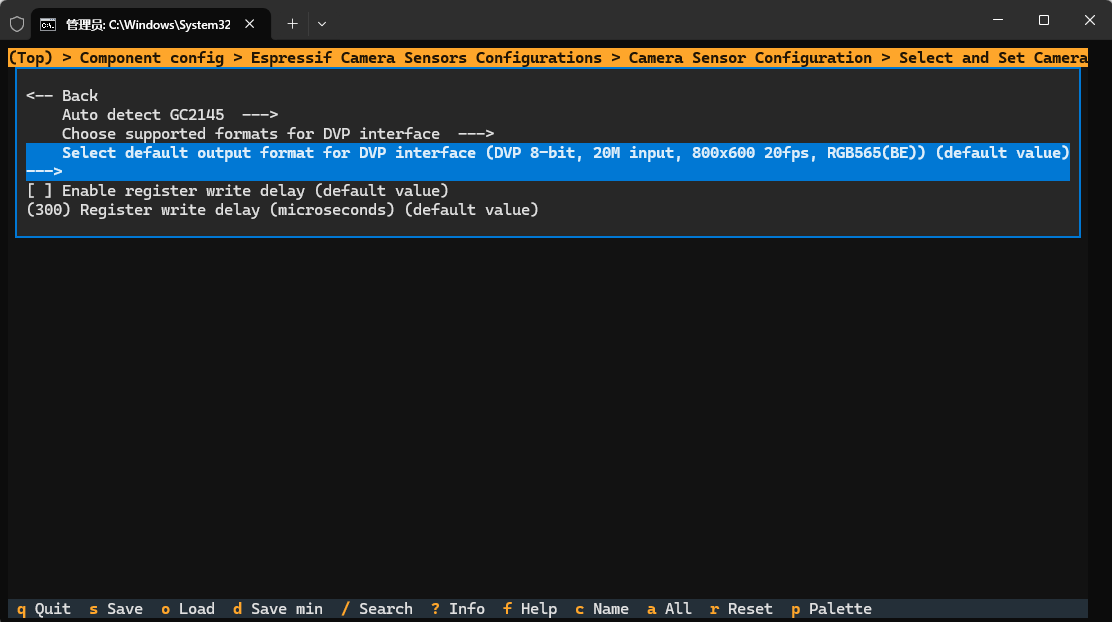

摄像头配置要点（重要）：

传感器型号：GC2145（Component config -> Espressif Camera Sensors Configurations -> Camera Sensor Configuration -> Select and Set Camera Sensor -> GC2145 -> Auto detect GC2145）
输出格式：RGB565
800x600 20fps, DVP 8-bit, 20M input（Component config -> Espressif Camera Sensors Configurations -> Camera Sensor Configuration -> Select and Set Camera Sensor -> GC2145 -> Select default output format for DVP interface (RGB565 800x600 20fps, DVP 8-bit, 20M input) -> RGB565 800x600 20fps, DVP 8-bit, 20M input）
字节序交换：启用 Enable software camera buffer endianness swapping（Xiaozhi Assistant -> Camera Configuration -> Enable software camera buffer endianness swapping）
PSRAM模式：根据板子选 Octal Mode PSRAM 或 Quad Mode PSRAM（Component config -> ESP PSRAM -> SPI RAM config -> Mode (QUAD/OCT) -> Octal Mode PSRAM）

4.2 解决摄像头驱动问题（关键步骤）

在实际编译过程中，我发现摄像头无法初始化，日志报错：

E (928) EspVideo: no supported pixel format found
复制代码

问题原因：GC2145传感器输出的是大端RGB565格式（FOURCC = 'RGBR' 或 'RBGR'），但 EspVideo 驱动中没有为这种格式分配优先级，导致驱动认为“不支持”。

解决方法：修改 common/esp_video.cc，在 get_rank 函数中添加对大端RGB565格式的识别。

找到类似如下的 get_rank lambda 定义，在 switch 中添加：

// 在 esp_video.cc 的构造函数中，找到 get_rank lambda
auto get_rank = [](uint32_t fmt) -> int {
    switch (fmt) {
        case V4L2_PIX_FMT_YUYV:
        case V4L2_PIX_FMT_UYVY:
        case V4L2_PIX_FMT_YUV422P:
            return 10;
        case V4L2_PIX_FMT_RGB565:
            return 11;
        // ★★★ 新增对大端 RGB565 的支持 ★★★
#ifdef V4L2_PIX_FMT_RGB565X
        case V4L2_PIX_FMT_RGB565X:
#else
        // 如果系统中没有定义 V4L2_PIX_FMT_RGB565X，则直接使用实际检测到的值
        case 0x52424752:   // 根据日志，检测到的是 0x52424752（'RBGR'）
#endif
            return 11;   // 与大端 RGB565 同等优先级
        // ... 其他 case ...
        default:
            return 1 << 29;  // unsupported
    }
};
复制代码

4.3 注册MCP监控工具

小智AI通过MCP（模型上下文协议）来调用工具。我们需要为它注册两个新工具：self.camera.start_monitor（启动监控）和 self.camera.stop_monitor（停止监控）。

首先在文件顶部包含必要的头文件：

#include "mcp_server.h"
#include "esp_timer.h"
复制代码

在 df_k10_board.cc 的类定义中添加成员变量：

class Df_K10Board : public WifiBoard {
private:
    esp_timer_handle_t cup_monitor_timer_ = nullptr;
    struct CallbackData {
        std::string target;
        int interval;
复制代码

在构造函数中调用 InitializeTools()：

Df_K10Board() {
    InitializeI2c();
    InitializeIoExpander();
    InitializeSpi();
    InitializeIli9341Display();
    InitializeButtons();
    InitializeIot();
    InitializeCamera();
    InitializeTools();   // 确保摄像头已初始化后再注册工具
}
复制代码

在 df_k10_board.cc 中实现 InitializeTools()：

void Df_K10Board::InitializeTools() {
    auto& mcp = McpServer::GetInstance();

    // 启动监控工具
    mcp.AddTool(
        "self.camera.start_monitor",
        "启动摄像头周期监控，持续监视某个物体（如水杯、遥控器等）。"
        "系统会每隔指定的秒数自动抓拍一张照片，并询问AI该物体是否还在。"
        "如果物体消失，小智会立即语音播报提醒。"
        "当用户说“看着我的水杯”、“帮我盯着遥控器”、“监控杯子是否还在”等类似指令时，请调用此工具。",
        PropertyList({
            Property("target",        kPropertyTypeString),
            Property("interval_sec",  kPropertyTypeInteger, 10, 1, 300)
        }),
        [this](const PropertyList& props) -> ReturnValue {
            // ... 实现启动定时器逻辑
        }
    );

    // 停止监控工具
    mcp.AddTool(
        "self.camera.stop_monitor",
        "停止当前正在进行的摄像头监控。"
        "当用户说“停止监控”、“别看了”、“结束监控”等指令时，调用此工具。",
        PropertyList(),
        [this](const PropertyList&) -> ReturnValue {
            // ... 实现停止定时器逻辑
        }
    );
}
复制代码

监控回调的核心流程（定时器回调）：

// 1. 抓拍
if (!camera->Capture()) {
    ESP_LOGW(TAG, "抓拍失败，本次跳过");
    return;
}

// 2. 调用AI视觉识别
std::string question = "请仔细检查图片中是否有“" + d->target + "”，如果还在只回答“有”，如果不在只回答“没有”。";
std::string answer;
try {
    answer = camera->Explain(question);
} catch (const std::exception& e) {
    ESP_LOGE(TAG, "AI识别异常: %s", e.what());
    return;
}

// 3. 判断结果并播报
bool is_present = (answer.find("有") != std::string::npos);
if (!is_present) {
    auto& app = Application::GetInstance();
    Protocol& proto = app.GetProtocol();
    std::string alert = "注意！" + d->target + " 可能不见了！";
    if (app.GetDeviceState() == kDeviceStateListening ||
        app.GetDeviceState() == kDeviceStateIdle) {
        proto.SendWakeWordDetected(alert);  // 主动播报提醒
    }
    ESP_LOGI(TAG, "警报：%s", alert.c_str());
} else {
    ESP_LOGI(TAG, "%s 还在", d->target.c_str());
}
复制代码

在 InitializeIot() 中初始化 P0 灯带

void InitializeIot() {
    // 原有的板载 LED（3颗）
    led_strip_ = new CircularStrip(BUILTIN_LED_GPIO, 3);
    new LedStripControl(led_strip_);

    // ★ 新增：初始化 P0 上的 24 颗 WS2818 灯带
    external_led_strip_ = new CircularStrip(GPIO_NUM_0, 24);
    external_led_strip_->SetAllColor({0, 0, 0});   // 默认熄灭
}
复制代码

4.4 主动播报的实现

当监控发现物品不见时，需要让设备主动说话提醒用户。这里利用了 SendWakeWordDetected 方法——它模拟了一次“唤醒词检测”，让系统立即打断当前状态并播报提醒内容。

if (app.GetDeviceState() == kDeviceStateListening ||
app.GetDeviceState() == kDeviceStateIdle) {
proto.SendWakeWordDetected(alert);
}
复制代码

状态说明：

kDeviceStateIdle：设备待命，等待唤醒
kDeviceStateListening：设备正在聆听用户说话

在这两种状态下播报不会干扰设备正在进行的其他操作（如播放回复）。

4.5 修改 application.h 增加 GetProtocol() 方法

由于我们在定时器回调中需要获取 Protocol 实例来调用 SendWakeWordDetected()，而 Application 类默认没有提供 GetProtocol() 公有接口，因此需要手动添加：

4.6 编译与烧录

# 编译
idf.py build

# 烧录（替换COMx为实际端口，如COM11）
idf.py -p COMx flash

# 监控日志（调试用）
idf.py -p COMx monitor
复制代码

如果需要生成合并固件（一个文件）供 flash_download_tool 使用：

esptool --chip esp32s3 merge-bin -o xiaozhi.bin  --flash-mode dio --flash-size 16MB --flash-freq 80m   0x0 build/bootloader/bootloader.bin   0x8000 build/partition_table/partition-table.bin   0xd000 build/ota_data_initial.bin   0x20000 build/xiaozhi.bin   0x800000 build/generated_assets.bin
复制代码

小智AI行空板k10固件：下载附件

xiaozhi.zip

然后用 flash_download_tool 选择ESP32-S3，将 merge.bin 烧录到地址 0x0 即可。
【五、项目效果与使用演示】

对话示例

启动监控：

用户：“小智，帮我看好这支笔，每隔20秒检查一次。”

小智：“好的，我来帮你盯着这支笔，如果它不见了我会提醒你的。”

系统后台：启动周期定时器，每20秒抓拍一次，调用AI视觉判断笔是否还在。

触发警报：

用户：（拿走桌上的笔）

小智（主动播报）：“注意！你的笔可能被人拿走了！”

系统后台：日志显示警报：注意！笔可能不见了！

停止监控：

用户：“小智，停止监控。”

小智：“已停止监控。

【六、项目总结与展望】
6.1 项目亮点

自然语音交互：通过日常语言即可启动/停止监控，无需编程或按键操作。
AI视觉理解：不是简单的“画面变化检测”，而是真正“理解”画面内容——AI会判断“笔还在不在”，不会因为光线变化或有人路过就误报。
主动播报提醒：物品不见时，设备会主动“说话”提醒，无需用户主动询问。
周期可调：用户可自定义检查间隔，在“实时性”和“功耗/费用”之间取得平衡。

6.2 应用场景扩展

桌面物品看守：笔、遥控器、手机、钥匙等易丢失的小物件
办公室共享物品管理：共享文具、计算器、充电器等
儿童玩具监控：提醒孩子收拾好自己的玩具
宠物活动监测：监控宠物是否在指定区域

【附录：完整代码】
df_k10_board.cc（工具注册完整实现）

void Df_K10Board::InitializeTools() {
    auto& mcp = McpServer::GetInstance();

    // 启动监控工具
    mcp.AddTool(
        "self.camera.start_monitor",
        "启动摄像头周期监控，持续监视某个物体（如水杯、遥控器等）。"
        "系统会每隔指定的秒数自动抓拍一张照片，并询问AI该物体是否还在。"
        "如果物体消失，小智会立即语音播报提醒。"
        "当用户说“看着我的水杯”、“帮我盯着遥控器”、“监控杯子是否还在”等类似指令时，请调用此工具。"
        "参数：\n"
        "  target：要监控的物体名称（中文，例如“水杯”）\n"
        "  interval_sec：检查间隔秒数，默认10秒，范围1~300秒",
        PropertyList({
            Property("target",        kPropertyTypeString),
            Property("interval_sec",  kPropertyTypeInteger, 20, 1, 300)
        }),
        [this](const PropertyList& props) -> ReturnValue {
            std::string target = props["target"].value<std::string>();
            int interval = props["interval_sec"].value<int>();

            // 如果已有监控定时器，先停掉
            if (cup_monitor_timer_) {
                esp_timer_stop(cup_monitor_timer_);
                esp_timer_delete(cup_monitor_timer_);
                cup_monitor_timer_ = nullptr;
            }
            if (cup_monitor_data_) {
                delete cup_monitor_data_;
                cup_monitor_data_ = nullptr;
            }

            // ★ 只创建一次，传入三个参数（包含 led_strip 指针）
            cup_monitor_data_ = new Df_K10Board::CallbackData{target, interval, external_led_strip_};

            const esp_timer_create_args_t args = {
                .callback = [](void* arg) {
                    auto* d = static_cast<Df_K10Board::CallbackData*>(arg);
                    auto& board = Board::GetInstance();
                    auto camera = board.GetCamera();
                    if (!camera) {
                        ESP_LOGE(TAG, "摄像头未初始化");
                        return;
                    }

                    // 1. 抓拍
                    if (!camera->Capture()) {
                        ESP_LOGW(TAG, "抓拍失败，本次跳过");
                        return;
                    }

                    // 2. 构造提问
                    std::string question = "请仔细检查图片中是否有“" + d->target + "”，如果还在只回答“还在”，如果不在只回答“没有”。";
                    std::string answer;
                    try {
                        answer = camera->Explain(question);
                    } catch (const std::exception& e) {
                        ESP_LOGE(TAG, "AI识别异常: %s", e.what());
                        return;
                    }

                    // 3. 判断结果
                    bool is_present = (answer.find("还在") != std::string::npos);
                    if (!is_present) {
                        auto& app = Application::GetInstance();
                        Protocol& proto = app.GetProtocol();
                        std::string alert = "注意！" + d->target + " 可能不见了！";
                        if (app.GetDeviceState() == kDeviceStateListening ||
                            app.GetDeviceState() == kDeviceStateIdle ||
                            app.GetDeviceState() == kDeviceStateSpeaking) {
                            proto.SendWakeWordDetected(alert);
                            // ★ 通过 d->led_strip 控制灯带
                            if (d->led_strip) {
                                d->led_strip->SetAllColor({51, 0, 0});   // 低亮度红色
                            }
                        }
                        ESP_LOGI(TAG, "警报：%s", alert.c_str());
                    } else {
                        // ★ 通过 d->led_strip 熄灭灯带
                        if (d->led_strip) {
                            d->led_strip->SetAllColor({0, 0, 0});
                        }
                        ESP_LOGI(TAG, "%s 还在", d->target.c_str());
                    }
                },
                .arg = cup_monitor_data_,
                .name = "cup_monitor"
            };

            esp_timer_create(&args, &cup_monitor_timer_);
            esp_timer_start_periodic(cup_monitor_timer_, (uint64_t)interval * 1000000ULL);
            ESP_LOGI(TAG, "开始监控 %s，间隔 %d 秒", target.c_str(), interval);

            cJSON* json = cJSON_CreateObject();
            cJSON_AddStringToObject(json, "status", "started");
            cJSON_AddStringToObject(json, "info", ("正在监控 " + target + "，每 " + std::to_string(interval) + " 秒检查一次").c_str());
            return json;
        }
    );

    // 停止监控工具
    mcp.AddTool(
        "self.camera.stop_monitor",
        "停止当前正在进行的摄像头监控。"
        "当用户说“停止监控”、“别看了”、“结束监控”等指令时，调用此工具。",
        PropertyList(),
        [this](const PropertyList&) -> ReturnValue {
            if (cup_monitor_timer_) {
                esp_timer_stop(cup_monitor_timer_);
                esp_timer_delete(cup_monitor_timer_);
                cup_monitor_timer_ = nullptr;
            }
            if (cup_monitor_data_) {
                delete cup_monitor_data_;
                cup_monitor_data_ = nullptr;
            }
            // ★ 停止监控时熄灭外部灯带（这里可以直接使用成员变量，因为此 lambda 捕获了 this）
            if (external_led_strip_) {
                external_led_strip_->SetAllColor({0, 0, 0});
            }
            ESP_LOGI(TAG, "摄像头监控已停止");
            return true;
        }
    );
}
复制代码
