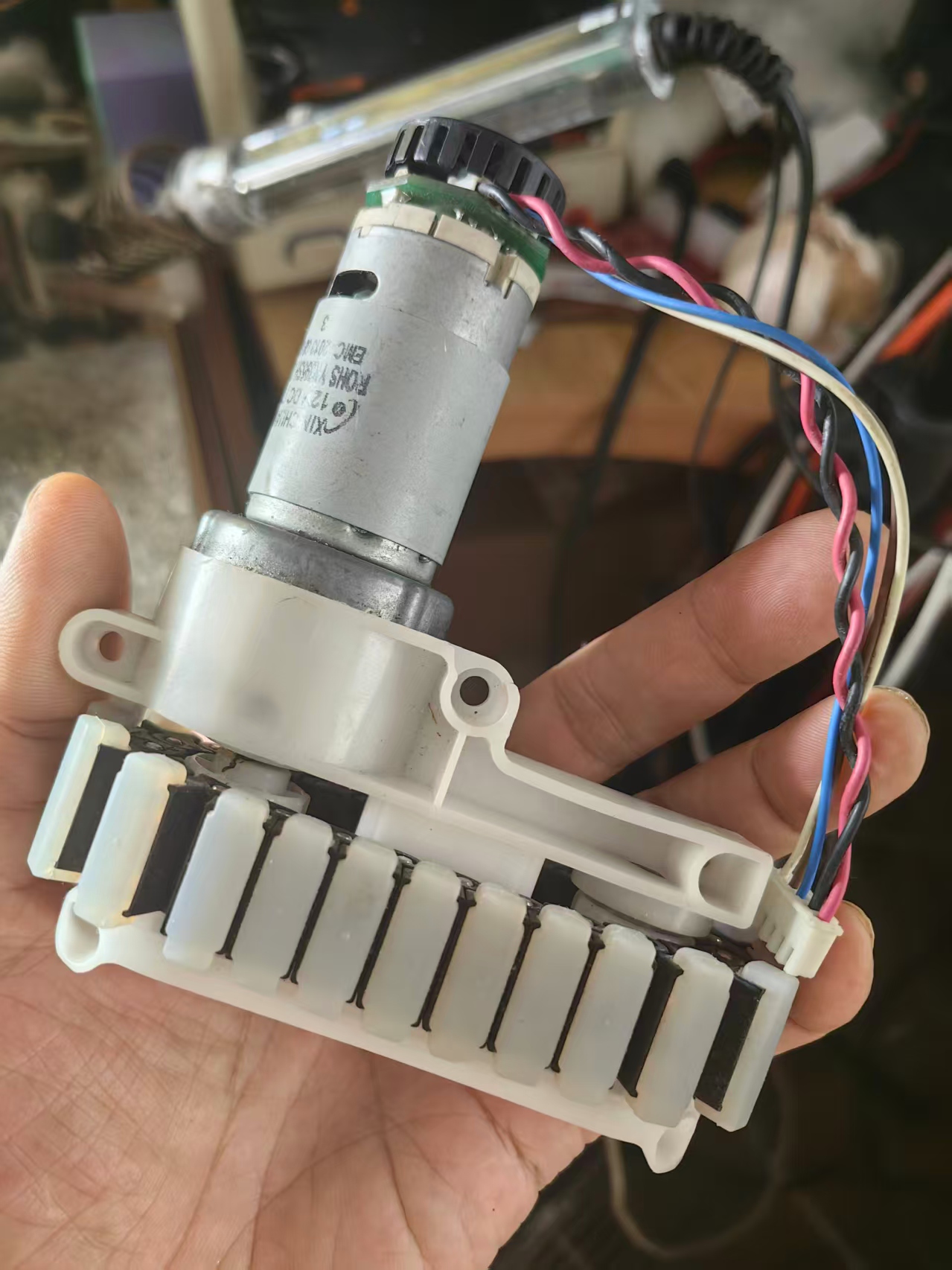

【花雕动手做】12V 金属减速电机履带驱动行走单元模组

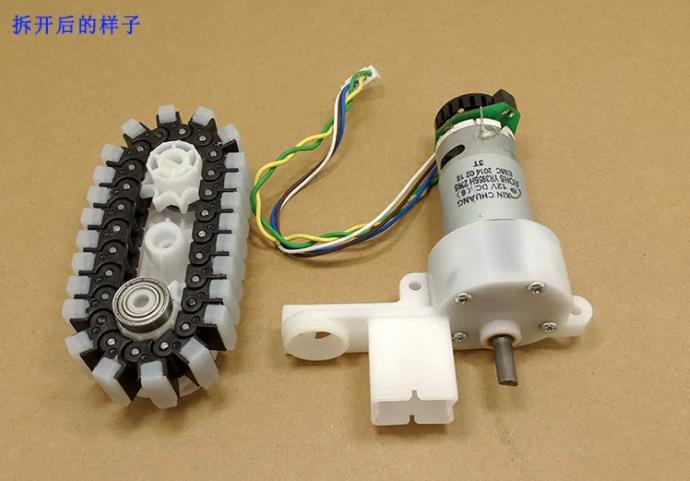

擦窗机拆机 12V 履带减速驱动总成｜带编码器 DIY 机器人动力单元
一、模组概述

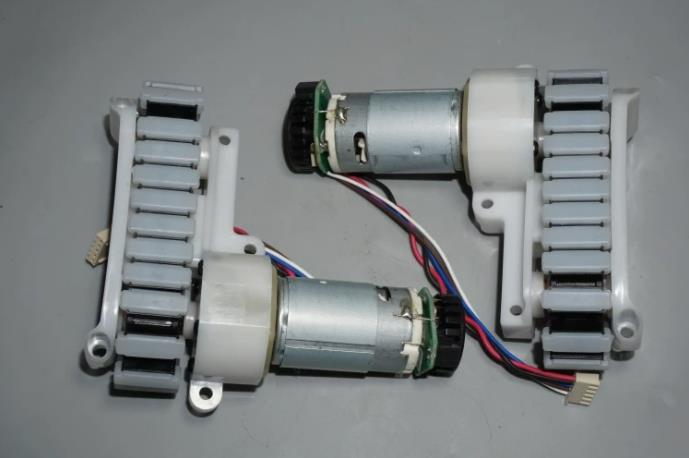

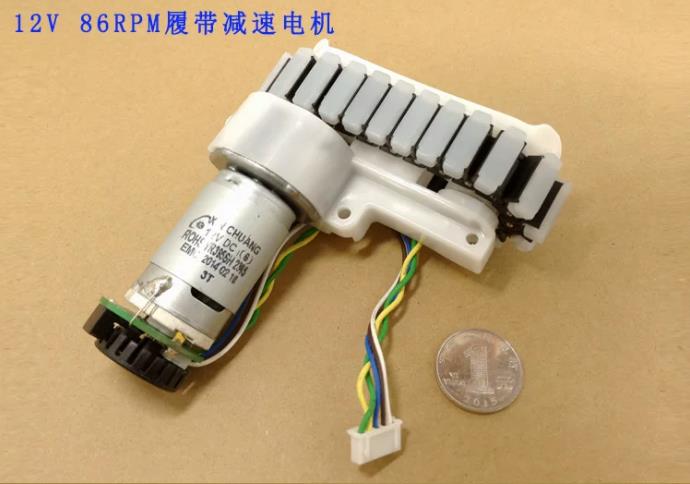

该履带减速驱动模组源自全自动擦窗机器人原厂行走机构，型号 XIN CHUANG YR395SH，属于一体化成品履带动力单元。广泛适合机器人爱好者 DIY 开发，是履带小车、模型改造性价比很高的动力配件。
二、核心硬件参数

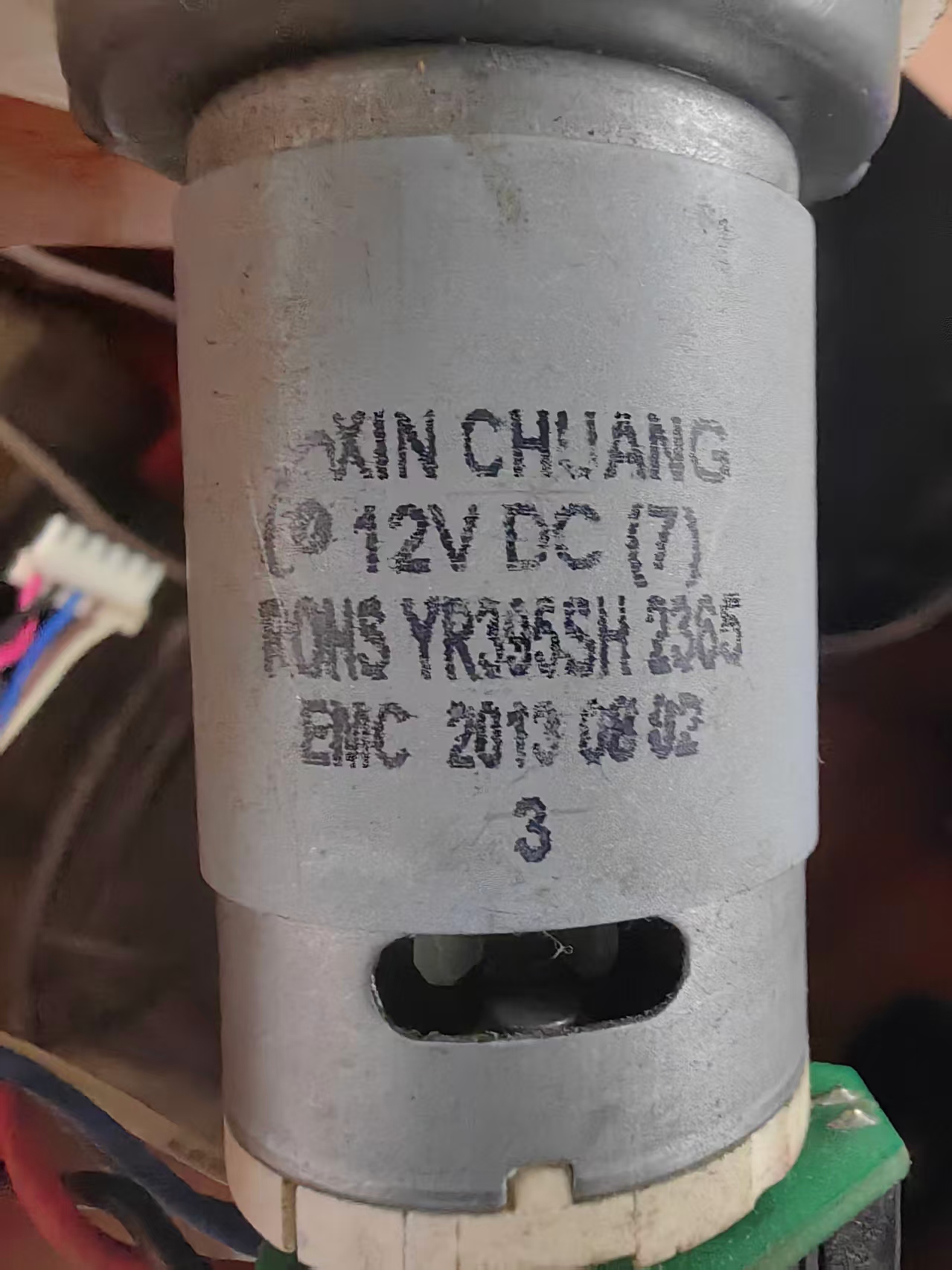

电机型号：YR395SH 直流有刷电机
额定电压：DC 12V
电机裸转速：7650 rpm
减速比：90:1
减速输出转速：85 rpm
理论行驶速度：约 10 m/min
空载电流：≈300mA
单模组重量：265g
负载能力：单侧负重可达 5kg
反馈：尾部集成双相霍尔光栅测速编码器
减速箱：内置金属传动齿轮，出厂填充润滑脂
三、结构细节解析

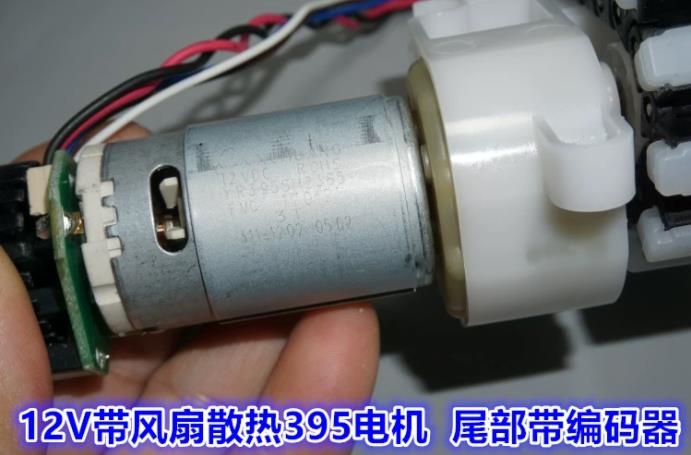

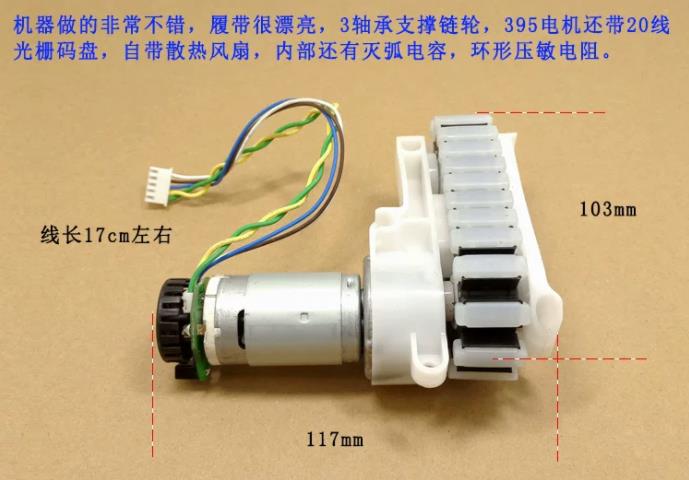

动力电机与测速单元

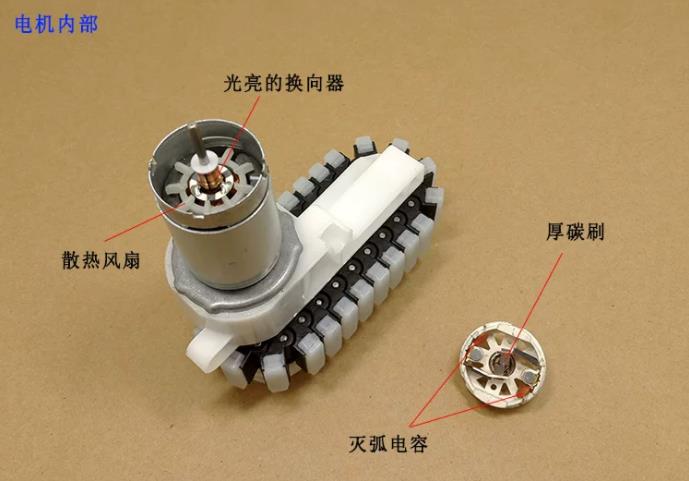

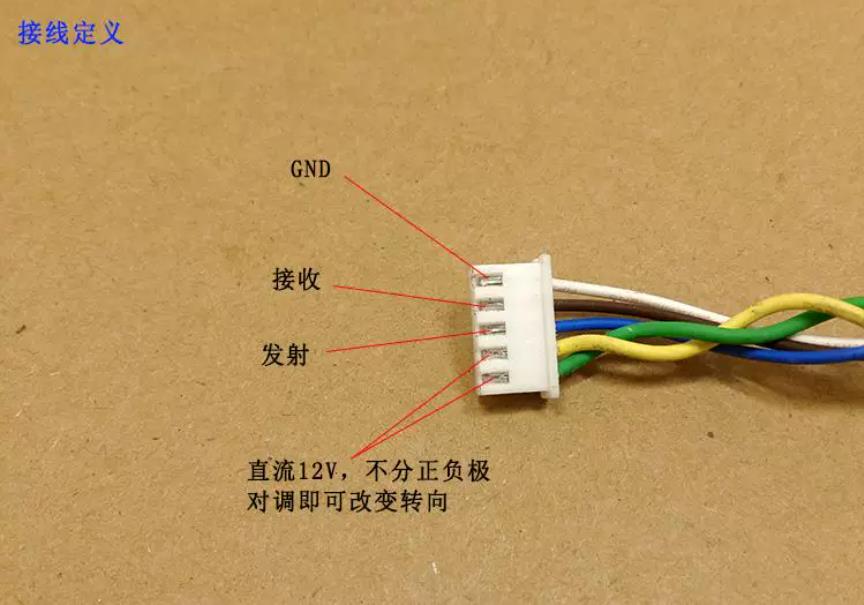

YR395SH 标准 395 永磁有刷电机，电机尾部搭载霍尔编码器 PCB 板，5Pin 排线引出。2 根电源线负责驱动电机，另外 2 根 A/B 相脉冲信号线，可以采集转速、里程，支持 PID 闭环调速，满足智能小车精准行走控制。

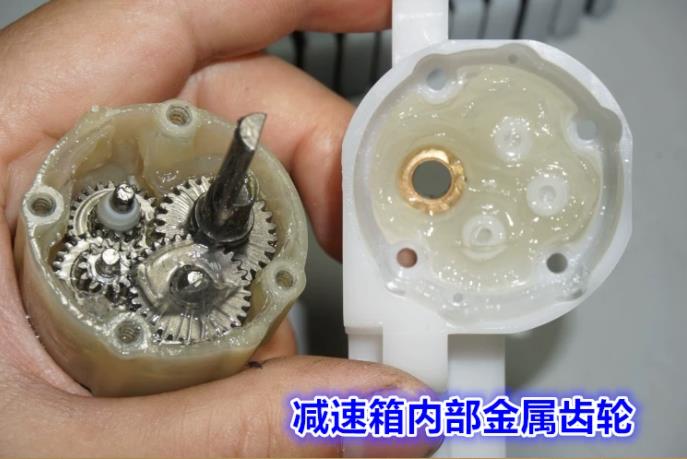

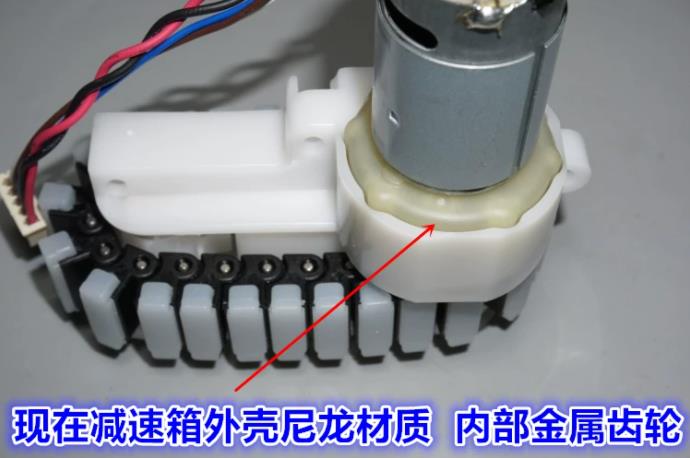

金属齿轮减速箱
减速箱体内部采用金属齿轮传动，对比纯塑料齿轮承载力更强、抗冲击耐磨。原厂预填充润滑脂，运行噪音低、扭矩放大效果强。90:1 大减速比带来充足输出扭力，适合爬坡、承载重物。

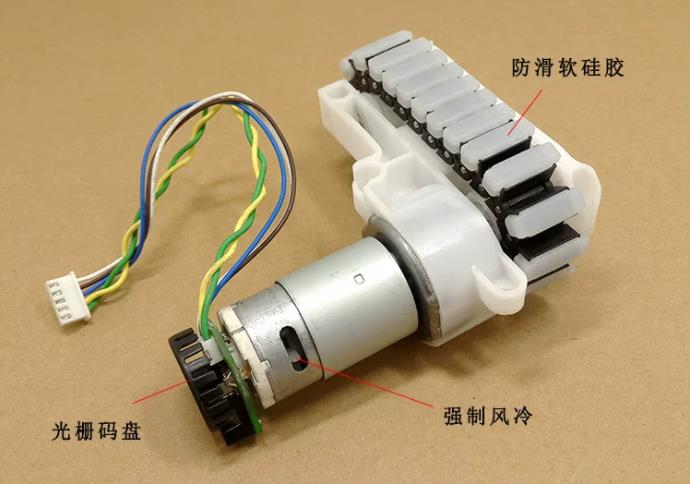

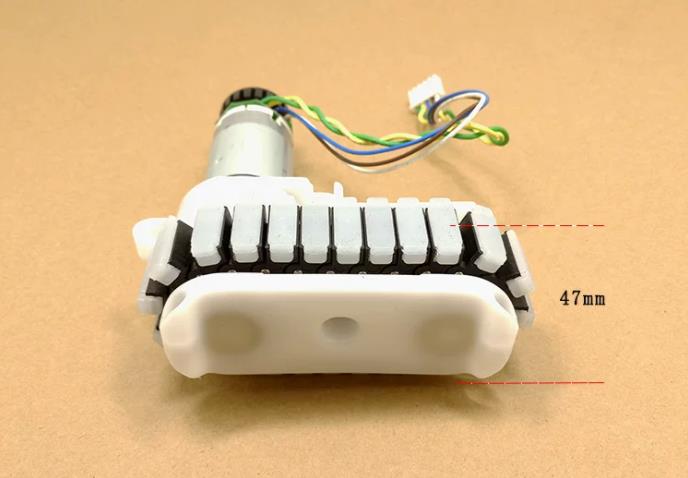

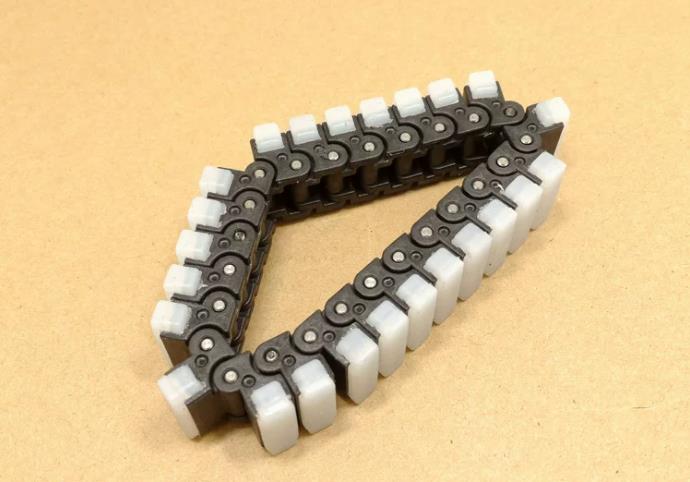

模块化防滑履带
履带采用分段拼装结构，依靠销轴连接，可拆卸销子自由增加 / 减少履带片，灵活调整履带周长。履带外侧配备防滑硅胶块，在瓷砖、木板、塑胶地面抓地力强，有效防止打滑。

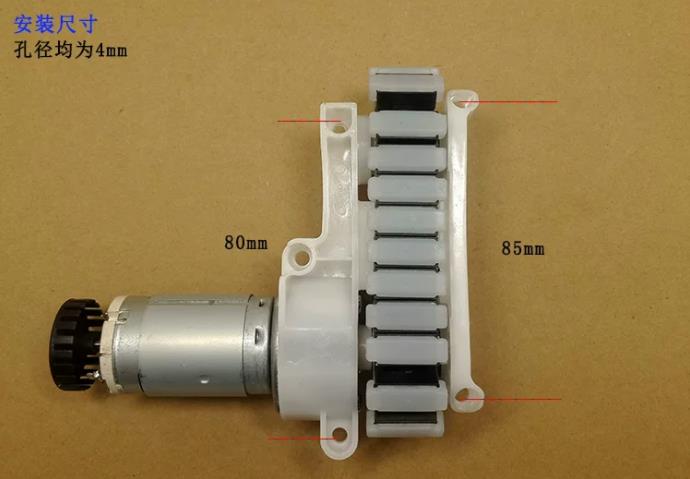

底座预留标准安装孔，方便固定到自定义车架。
四、适用场景
DIY 遥控履带坦克、小型挖掘机模型
Arduino/ESP32 / 行空板履带式教育竞赛机器人
小型履带巡检小车、简易搬运机器人
科研小型移动底盘开发项目
注意：单套模组仅单侧驱动，制作完整行走底盘需要左右两套模组，依靠差速方式实现转向。
五、产品优势
一体化成品模组，到手仅需搭配电机驱动板即可使用，无需自己组装齿轮、履带结构；
自带测速编码器，支持闭环恒速控制，进阶机器人开发十分友好；
90:1 大减速比，金属齿轮结构，扭力充沛，负重能力优秀；
履带长度可自由调节，适配多种尺寸车架；
标准 12V 供电，TB6612、DRV8833 等市面上主流直流电机驱动板均可直接匹配。
六、使用注意事项
属于有刷直流电机，程序建议增加堵转保护，长时间堵转容易过热损坏；
拆机模组使用前建议手动转动履带，检查齿轮、履带是否存在卡顿；
编码器脉冲信号需要接入主控硬件定时器引脚才能测速，只接电机电源线只能实现正反转，无法精准控速。
七、推荐配套方案
主控：ESP32 / Arduino / 行空板 K10
驱动芯片：TB6612 / DRV8833
拓展功能：读取编码器脉冲，编写 PID 算法实现恒速行走、轨迹巡线、里程定位。
