【花雕动手做】PWM转0‑4.2V转换模块(双通道真 DAC 版)
2026-08-22206

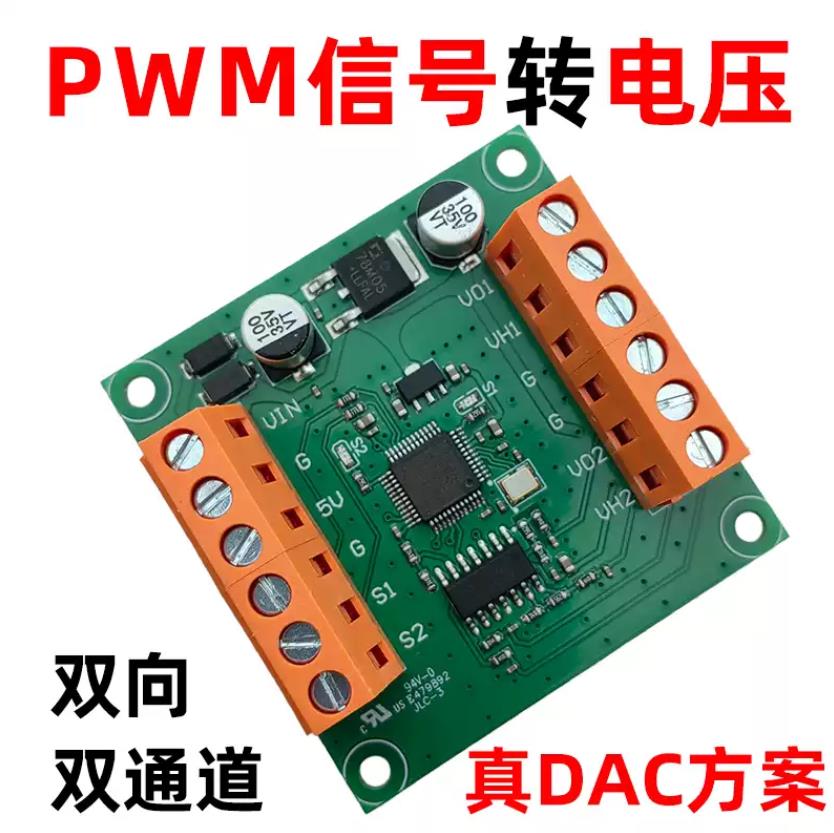

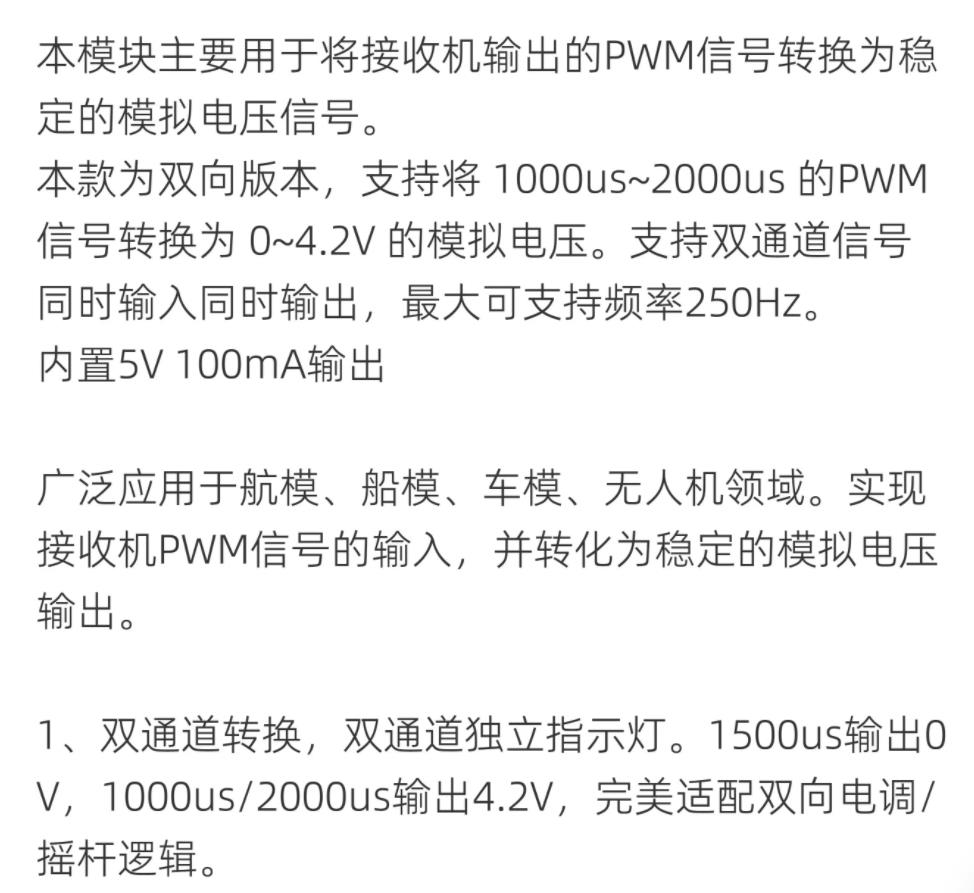

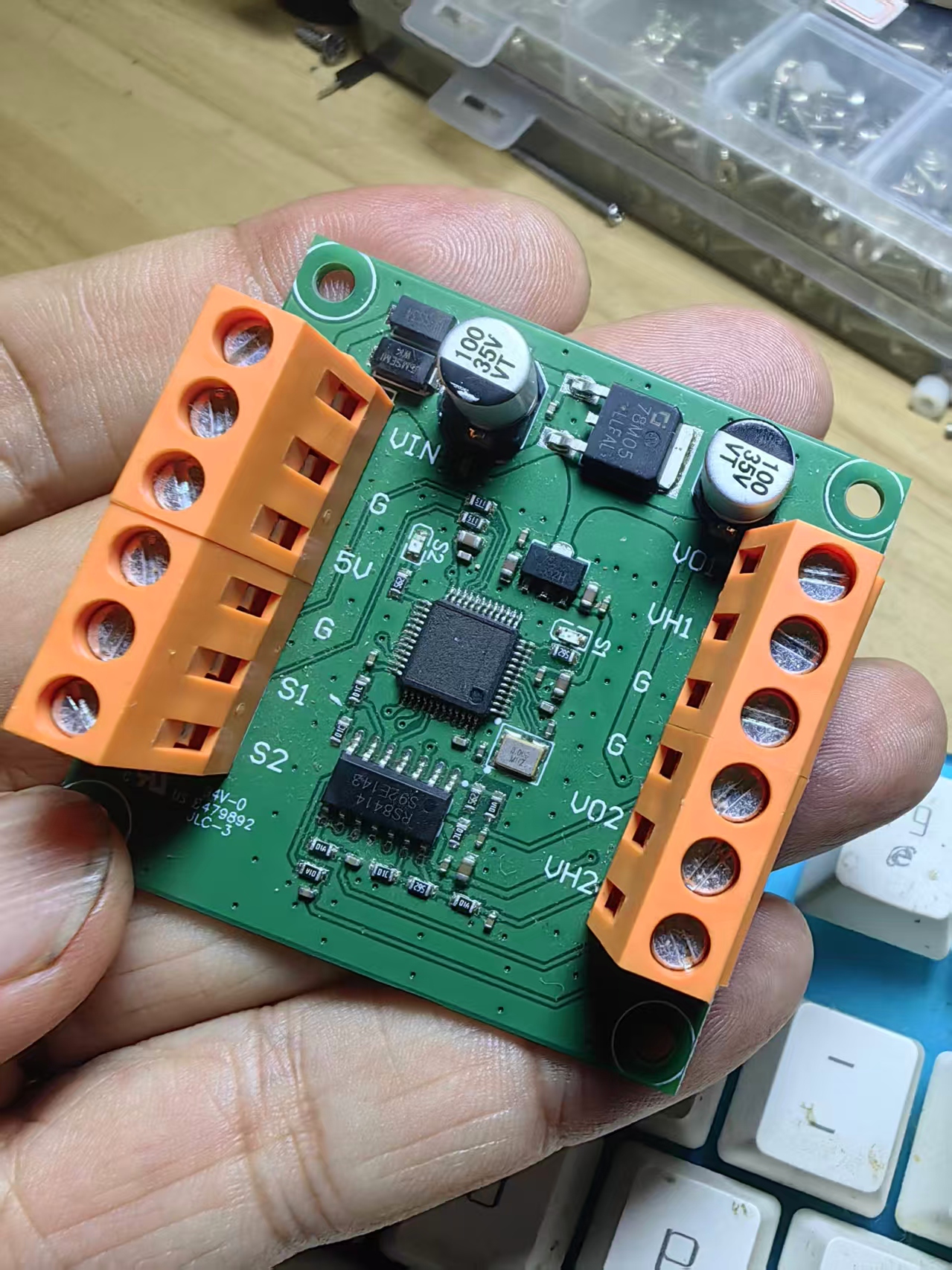

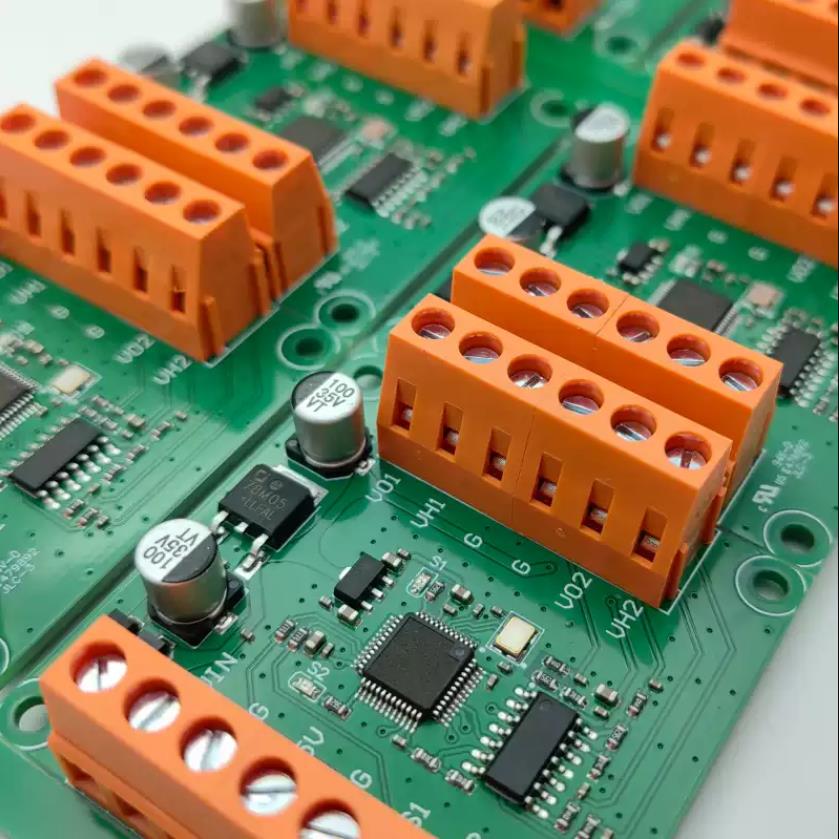

![]() ![]() 航模接收机 PWM 转 0‑4.2V 模拟电压转换模块(双通道真 DAC 版) 该模块是**双通道航模 PWM‑转模拟电压转换模组**,专门把航模接收机标准舵机 PWM 脉冲信号(1000‑2000μs 摇杆信号),通过内置真 DAC + 低失调运放,转换成稳定 0‑4.2V 模拟电压输出;同时附带方向电平输出,把遥控摇杆量转为连续模拟电压,用于驱动需要**模拟电压给定**的驱动器、电调、运放闭环系统,解决部分 BLDC/FOC 驱动板只有模拟量控制接口、无法直接接收航模 PWM 信号的工程痛点,广泛用于机器人、车模、船模、无人平台的遥控改造。 |

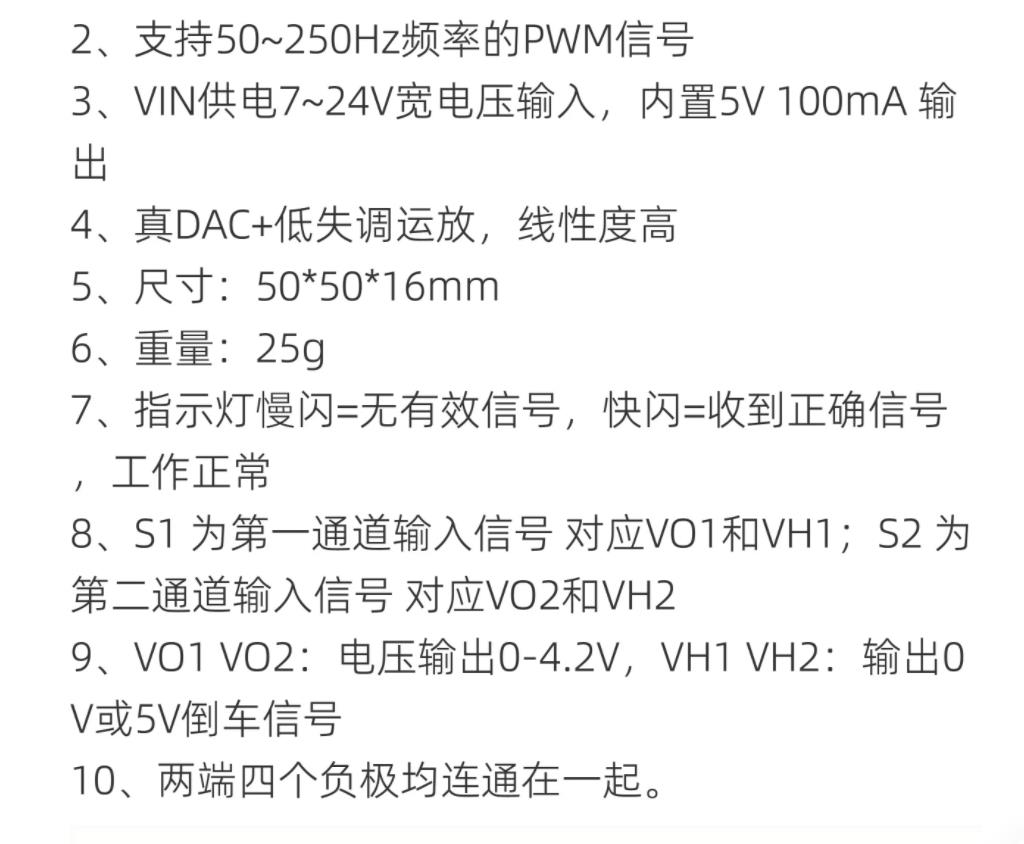

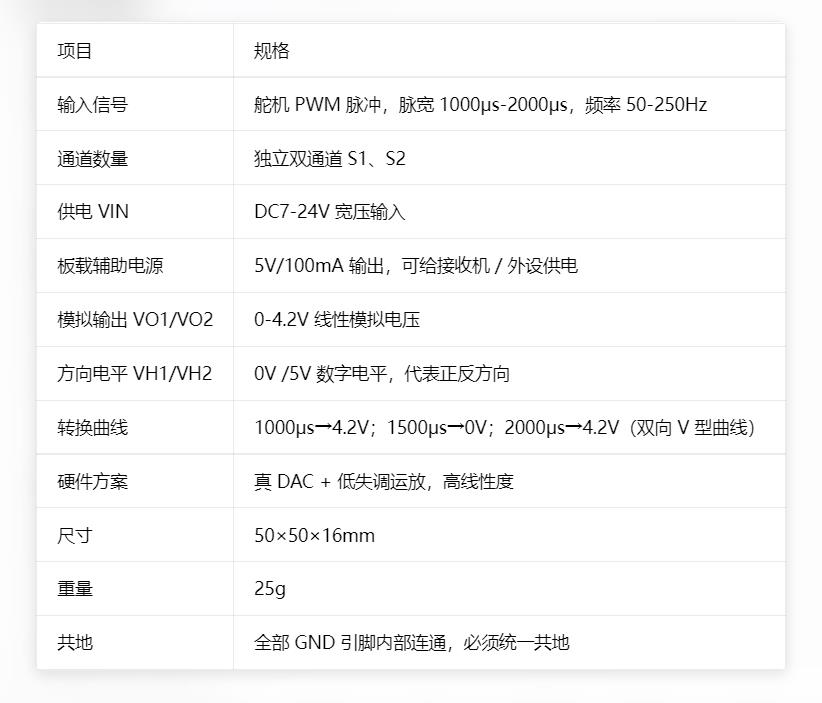

## 1、核心电气参数

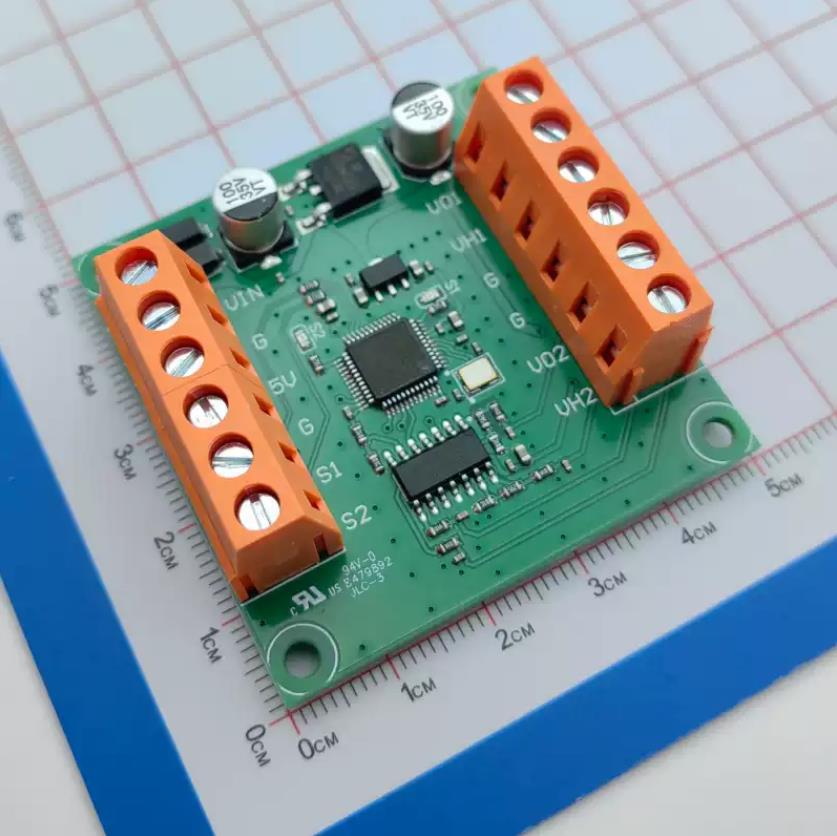

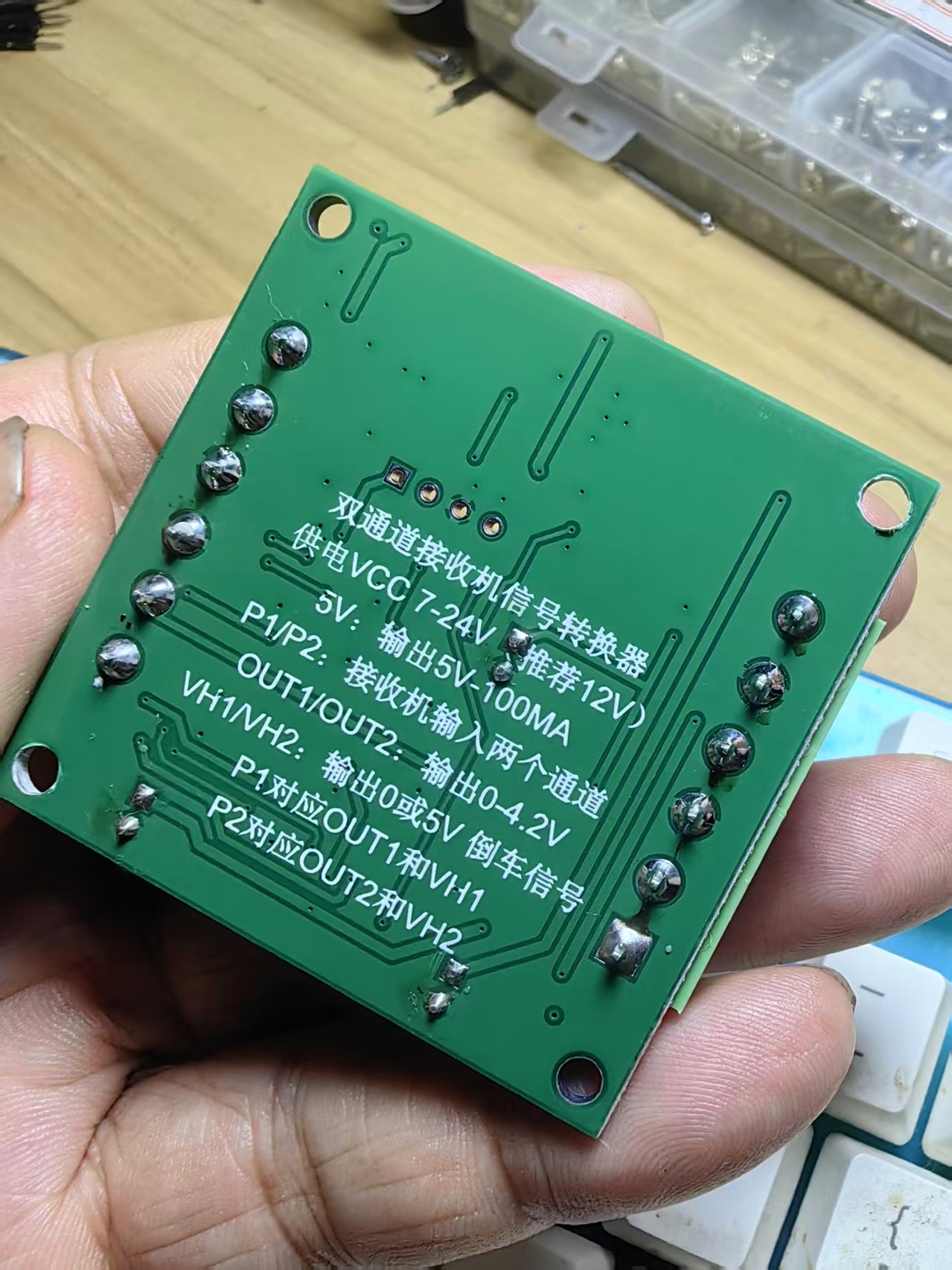

## 2、引脚定义
### 输入侧端子
- VIN:模块主供电 7‑24V
- G:功率地
- 5V:板载 5V 输出,最大 100mA
- S1:通道 1 航模 PWM 信号输入,对应输出 VO1、VH1
- S2:通道 2 航模 PWM 信号输入,对应输出 VO2、VH2
### 输出侧端子
- VO1:通道 1 模拟电压输出 0‑4.2V
- VH1:通道 1 方向电平输出(0V/5V)
- VO2:通道 2 模拟电压输出 0‑4.2V
- VH2:通道 2 方向电平输出(0V/5V)
- G:输出地,和输入侧 G 全部连通
## 3、信号转换逻辑

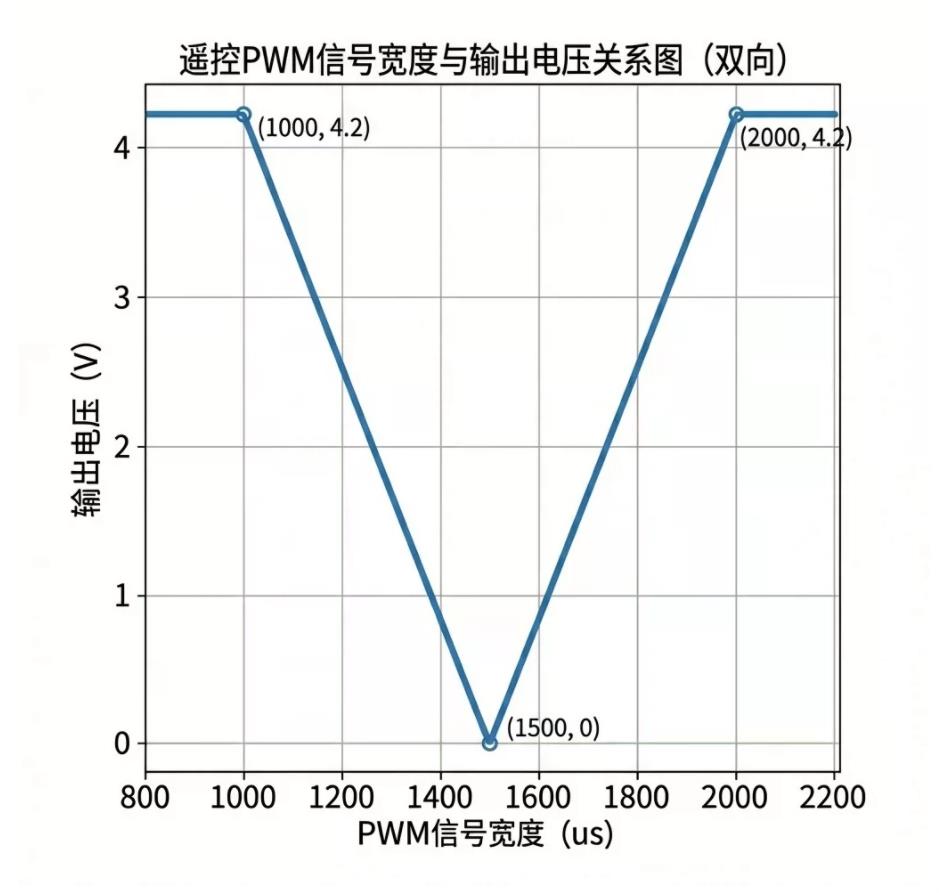

1. **VO 模拟电压输出(V 型双向特性)**
- 舵机中立点 `1500μs` →输出 **0V**
- 最小脉宽 `1000μs` →输出 **4.2V**
- 最大脉宽 `2000μs` →输出 **4.2V**
> 摇杆从中位向两边打,输出电压从 0V 向 4.2V 上升,完美适配双向运动(前进‑后退、左转‑右转)的模拟给定。
2. **VH 方向电平输出**
- 识别脉冲偏向 1000μs 一侧输出一种电平;偏向 2000μs 输出另一电平,用来告知后级电路当前运动方向,配合 VO 模拟幅值,实现「电压大小代表速度,电平代表转向」。
3. 指示灯状态
- 慢闪:无有效 PWM 输入信号
- 快闪:正常识别到航模 PWM 脉冲,模块工作正常
## 4、主要特点
1. **双通道独立转换**,两路互不干扰,可以同时处理遥控的油门、转向两路摇杆信号。
2. **真 DAC 硬件方案**,区别于简单 RC 滤波 PWM 转电压,输出纹波小、线性精度高,不会出现 RC 滤波带来的电压抖动,适合闭环运动控制。
3. 支持高刷新接收机,最高 250Hz PWM 输入,兼容普通 50Hz 航模接收机。
4. 宽电压 7‑24V 供电,机器人锂电池、电源适配器都可以直接供电;自带 5V 输出可以给接收机供电,简化接线。
5. 同时输出**模拟电压幅值 + 方向数字电平**,后级 BLDC 驱动器、运放电路可以直接获取速度量与方向信号。
## 5、典型应用场景
1. **BLDC/FOC 无刷驱动遥控改造**:部分 FOC 驱动只支持 0‑5V 模拟电压调速,不支持舵机 PWM,接收机接到该模块,输出模拟电压给到驱动板模拟量接口,实现航模遥控控制无刷电机。
2. 机器人底盘遥控:履带、轮式机器人,把接收机摇杆信号转为模拟量给电机驱动板。
3. 船模、车模改装:老式模拟给定电调的遥控信号转换。
4. 测试工装:把遥控摇杆信号转化可控模拟电压源,做运放、控制器模拟输入测试。
## 6、实操注意事项
1. **共地是重中之重**:模块 GND 必须和接收机、后级驱动板全部共地,否则电压输出完全错乱。
2. VH 只是方向提示电平,**不能直接驱动电机**,仅做逻辑电平信号使用。
3. 板载 5V 仅 100mA,只适合给接收机小信号供电,不能驱动电机。
4. 输出 VO 最大 4.2V,如果后级驱动需要 0‑5V,需要外部做电压抬升电路。
5. 输入脉宽严格遵循 1000‑2000μs 舵机标准,超出范围模块识别会异常。
6. 该模块只做信号转换,没有功率驱动能力,输出只能接高阻抗模拟输入引脚。
## 7、典型接线示例
> 航模接收机信号输出 → S1/S2;接收机地线接模块 G;
> VO1、VH1 接入 FOC 驱动器的模拟速度输入、方向 IO;
> 模块 VIN 接机器人锂电池(7‑24V);驱动器、模块、接收机三者 GND 短接。
