【花雕动手做】DRI0041 12-24V 7A 160W 双路直流电机驱动模块
2026-08-2816

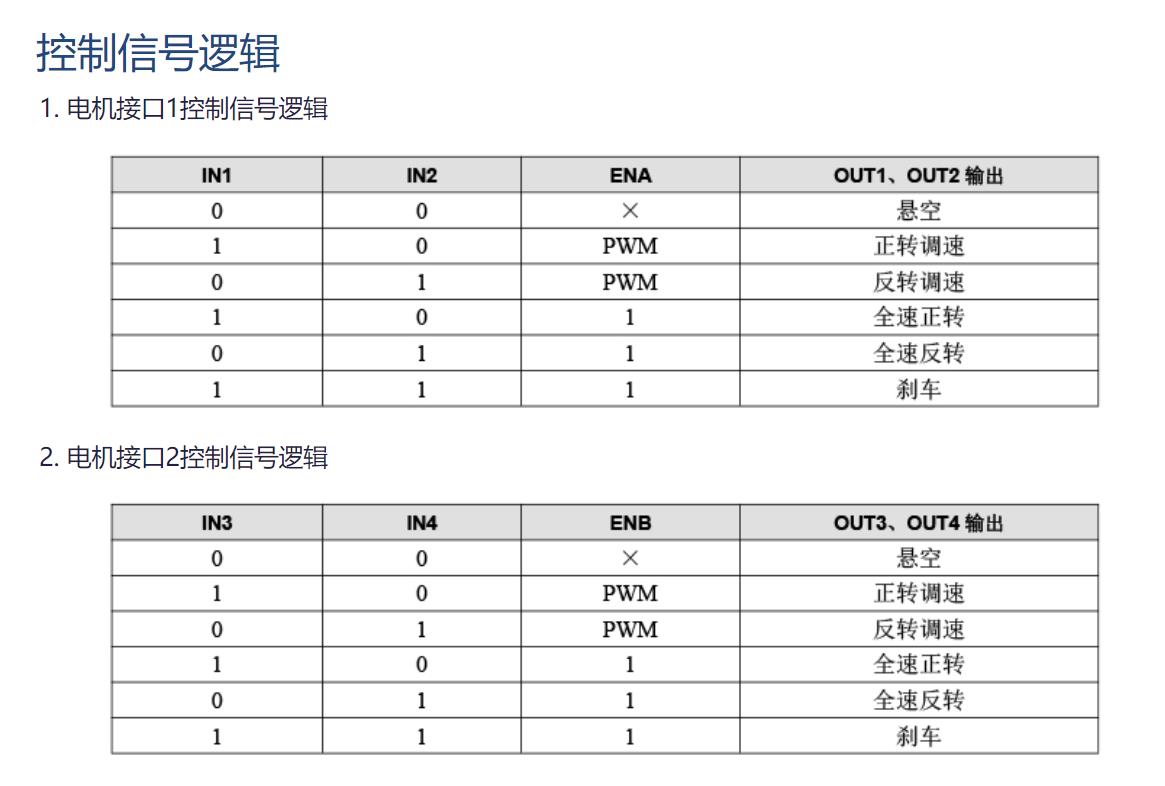

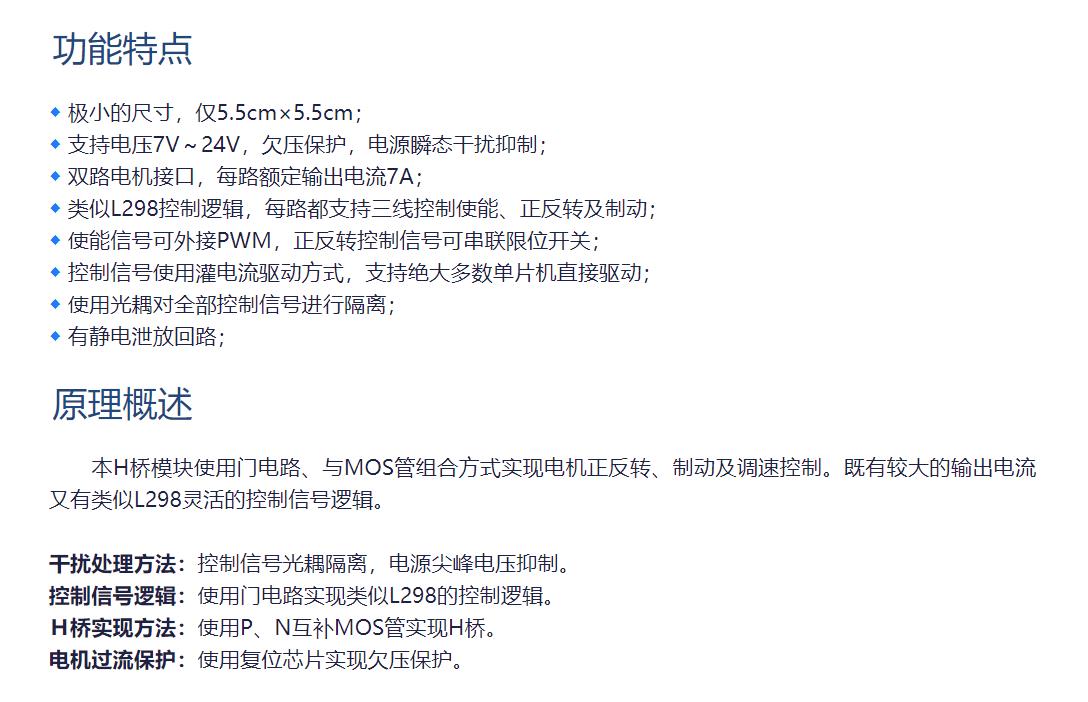

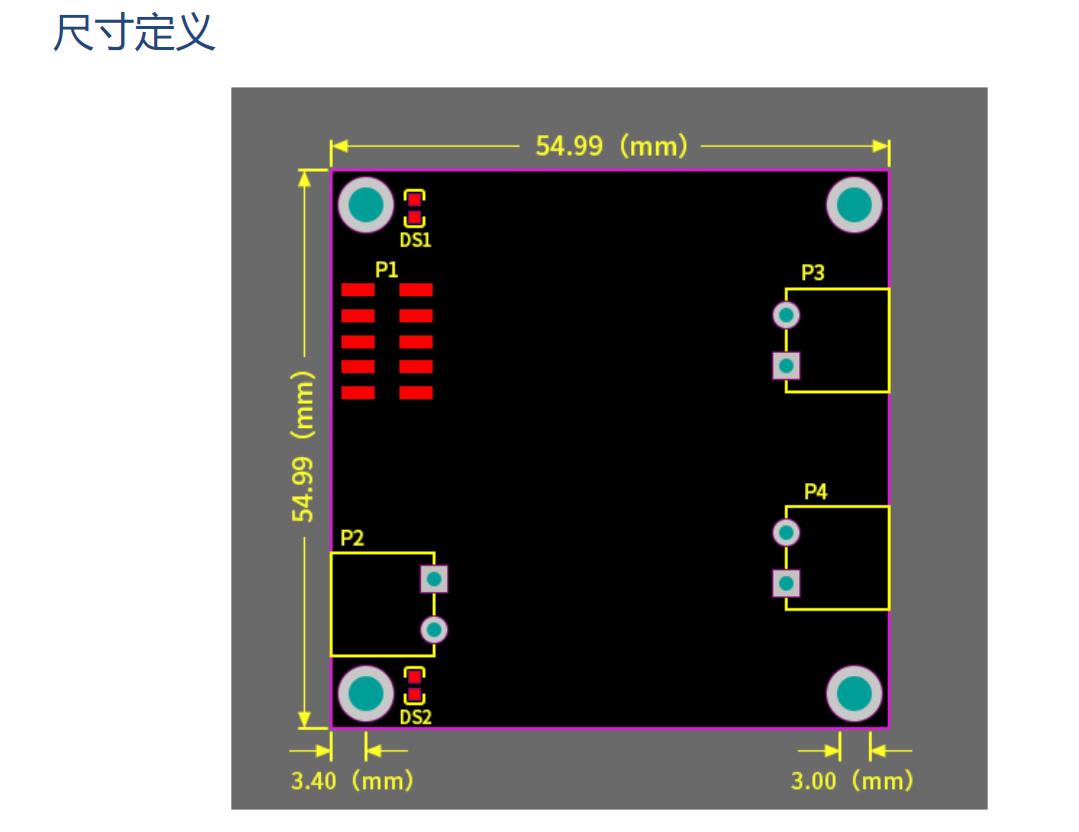

  该模块具有极小的尺寸，仅5.5cm×5.5cm。支持电压范围7-24V，具有欠压保护功能。双路电机接口，每路额定输出电流 7A；瞬间峰值电流可达50A。类似 L298N 控制逻辑，每路都支持三线控制调速、正反转及刹车。控制信号使用灌电流驱动方式，支持绝大多数单片机直接驱动；使用光耦对全部控制信号进行隔离，避免电机动作时的回流电流对控制信号造成干扰；并且本模块具有静电泄放回路，避免了因静电造成危险。 |

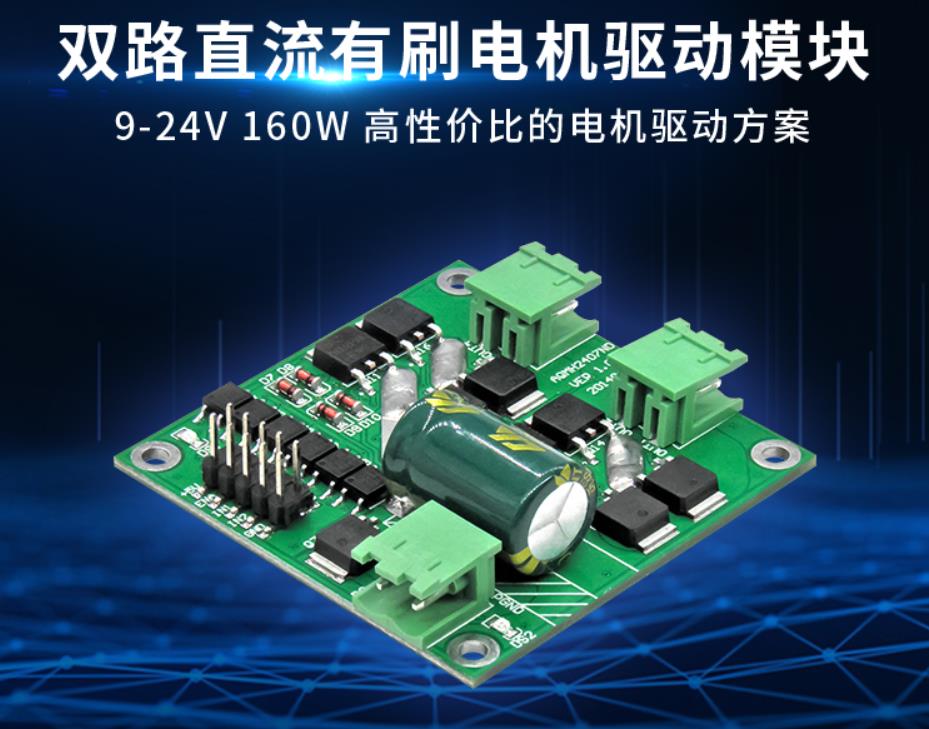

# 双路直流有刷电机驱动模块

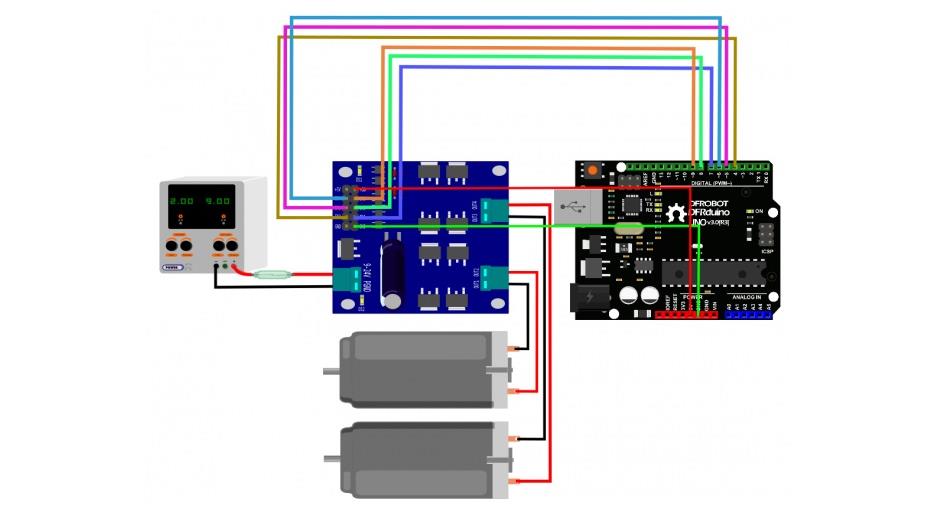

该模块为**双路独立 H 桥直流有刷电机驱动板**，可同时驱动两路有刷直流电机，支持电机正转、反转、调速、刹车功能，是小车底盘、履带机器人、自动化执行机构常用的大功率驱动方案，适配 Arduino、ESP32、STM32 等各类主控开发板。

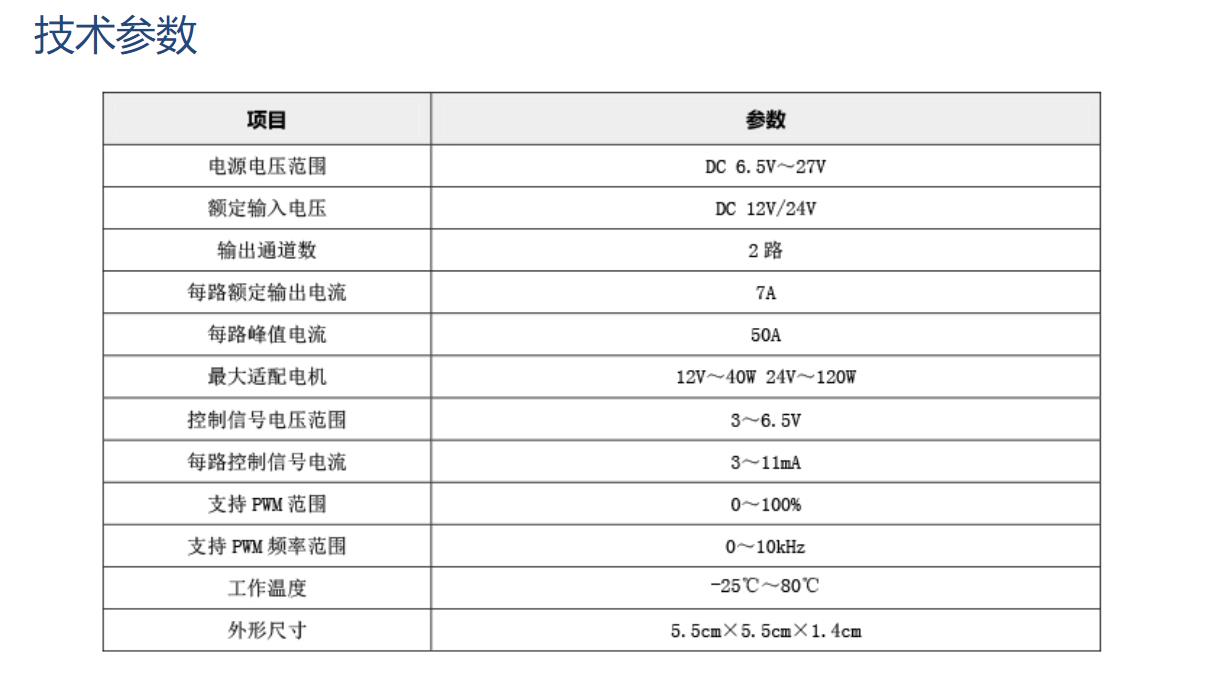

## 1、核心参数
- 供电电压：DC 9V~24V
- 单路功率上限：80W，两路合计最大 160W
- 控制信号：标准 TTL 电平 PWM 调速 + IO 方向控制
- 功率器件：MOS 管组成双 H 桥架构，导通损耗低
- 保护功能：内置电源防反接、过流、过热保护

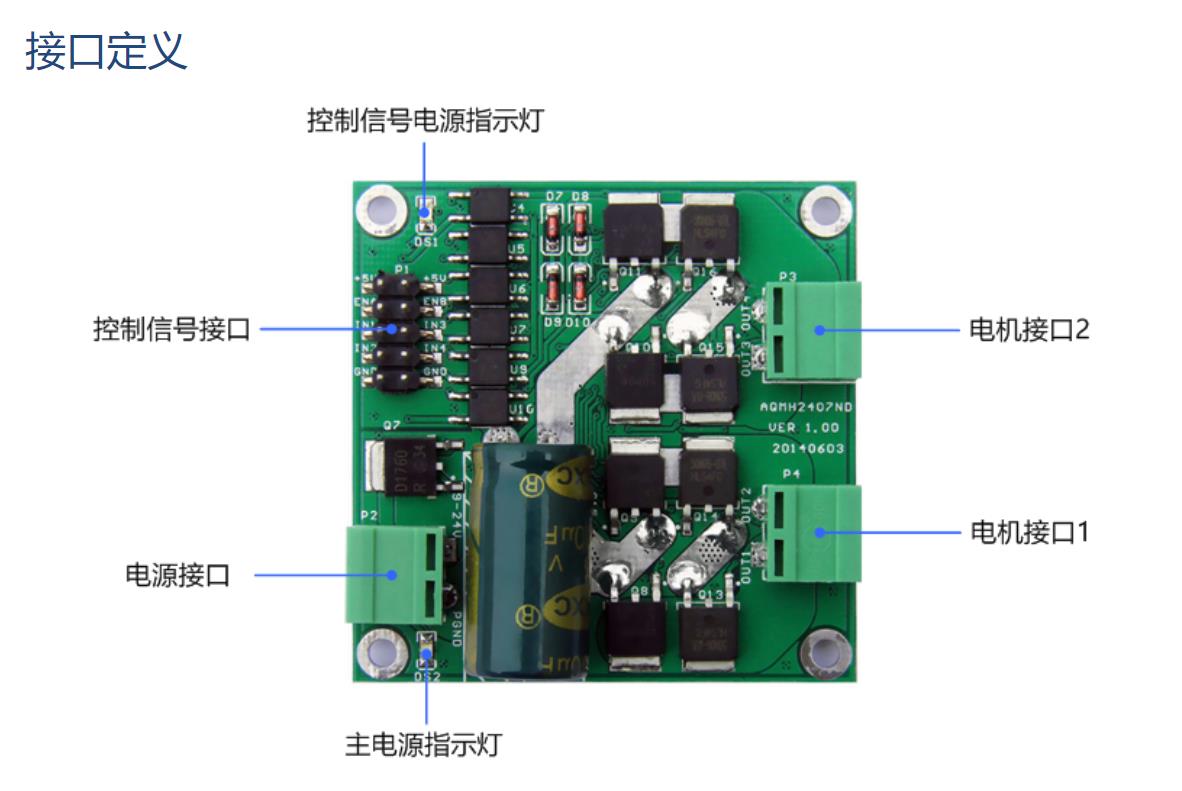

- 接线端子：绿色插拔式接线端子，电源、两路电机输出分开接线，使用便捷

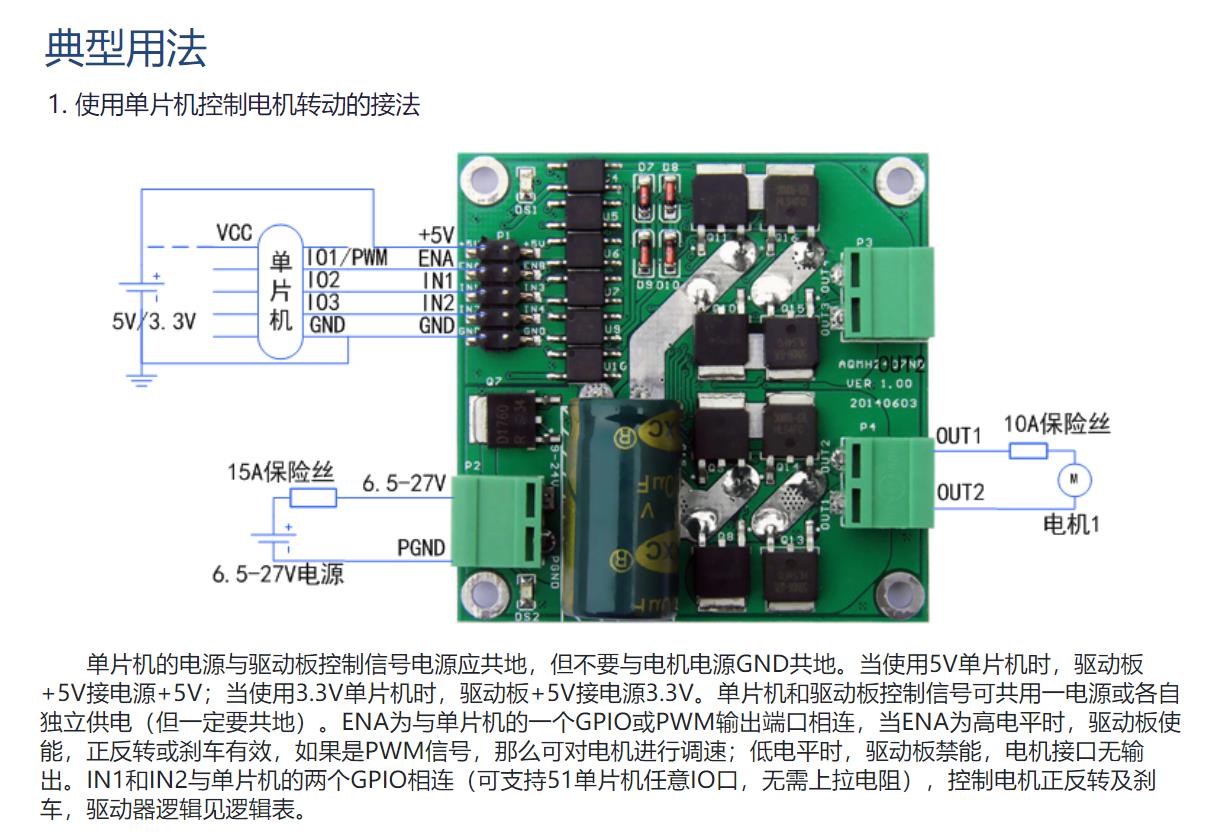

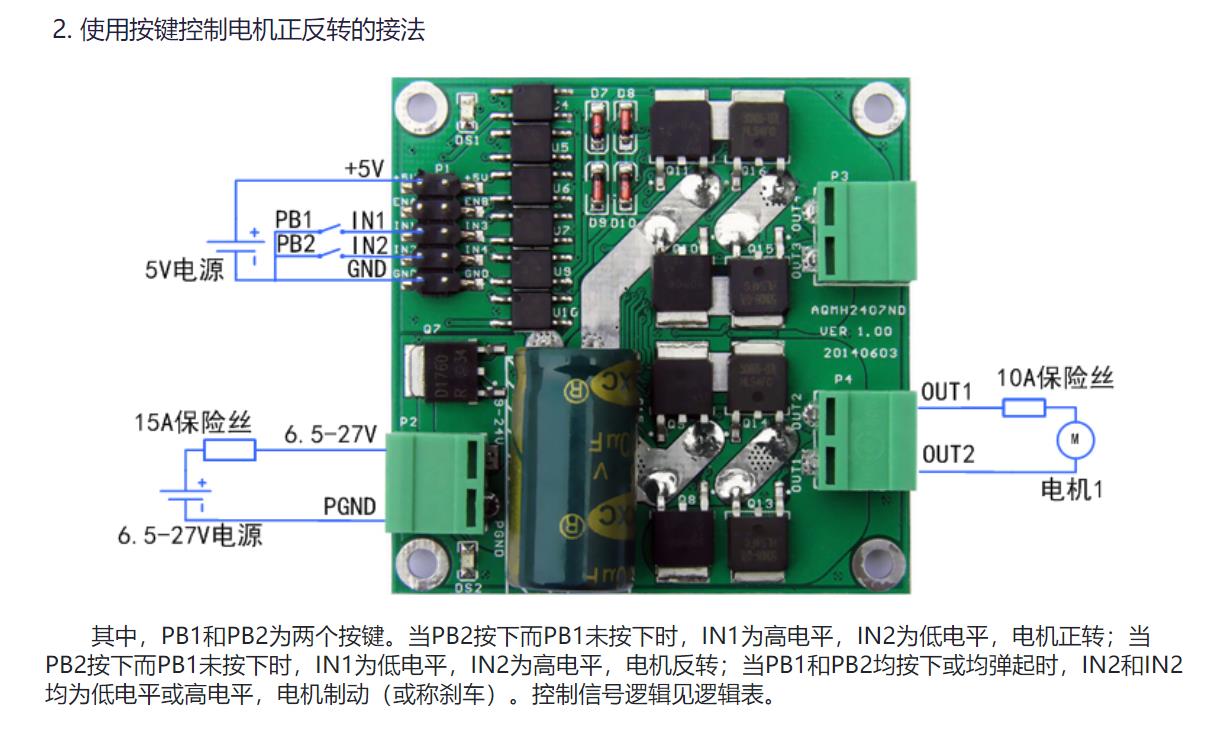

- 控制引脚：排针引出方向、PWM 信号脚，方便直接对接单片机 IO 口
## 2、硬件结构与原理

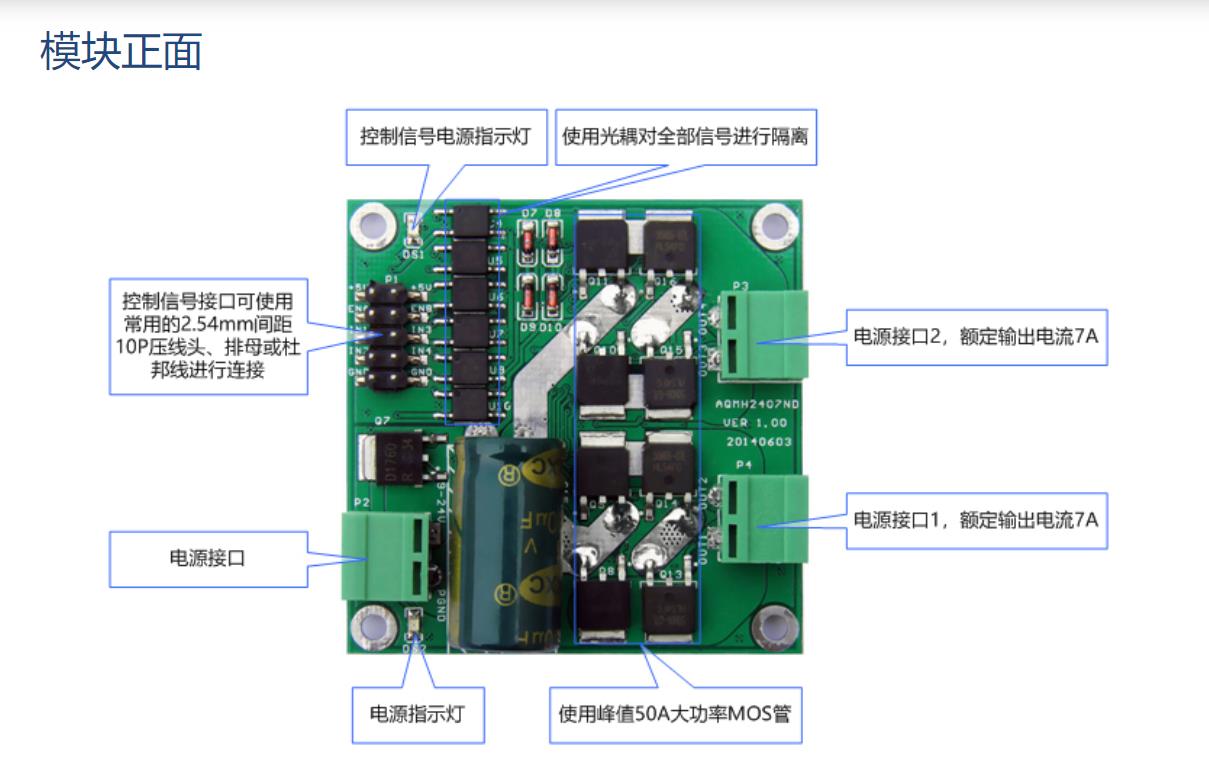

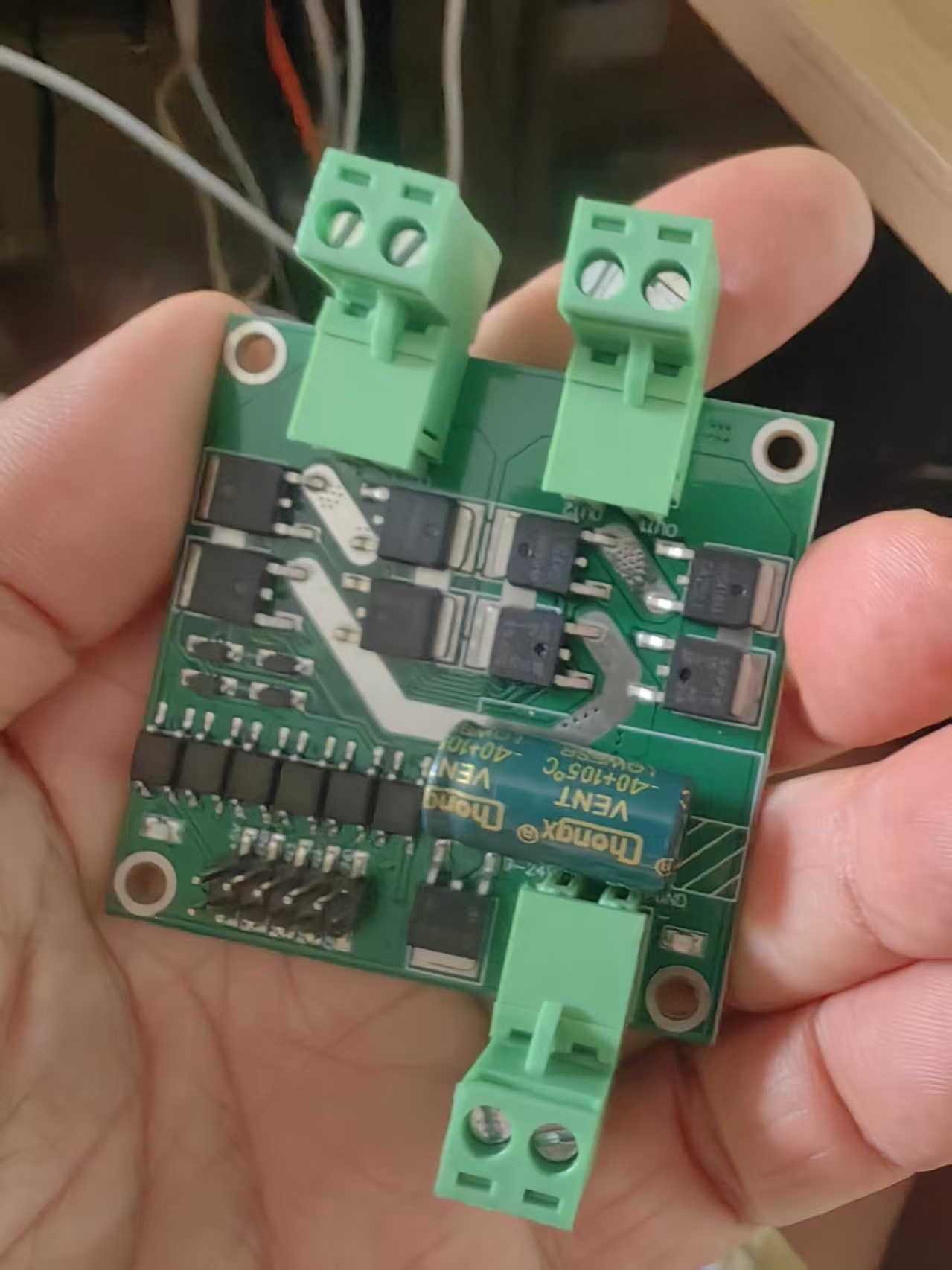

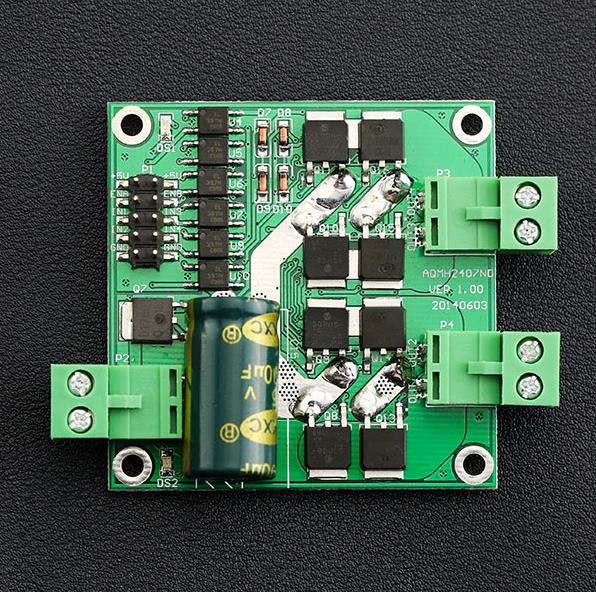

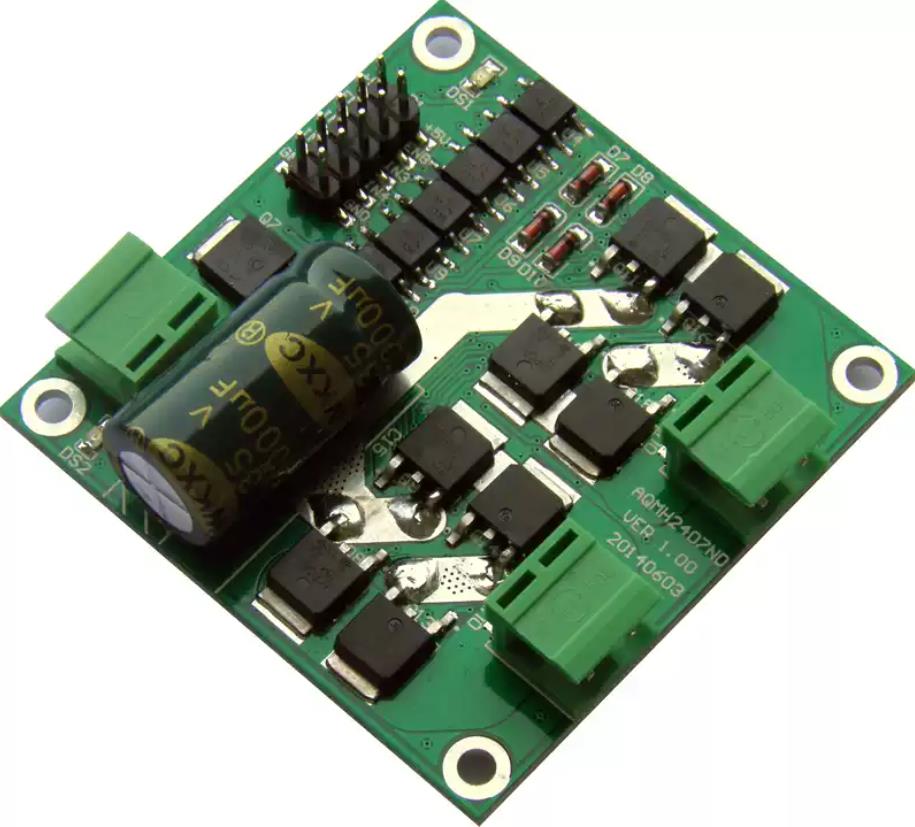

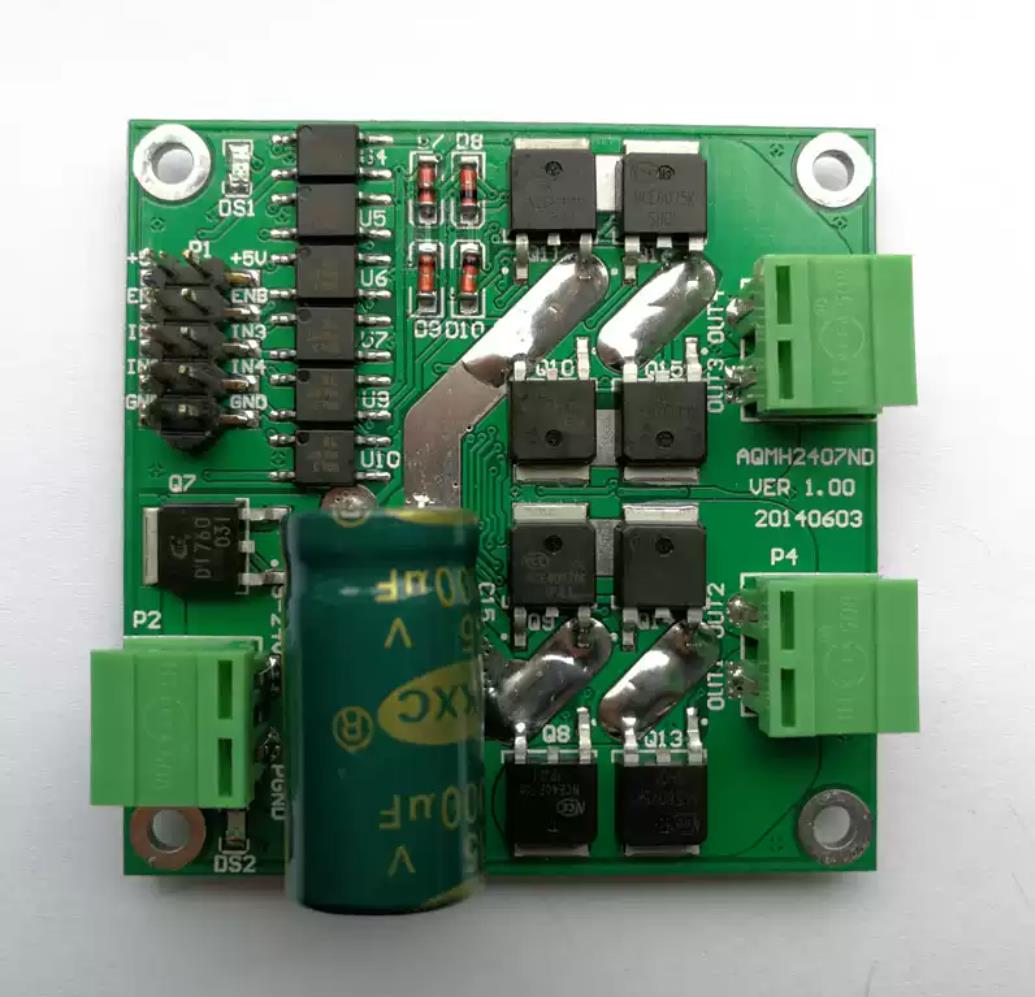

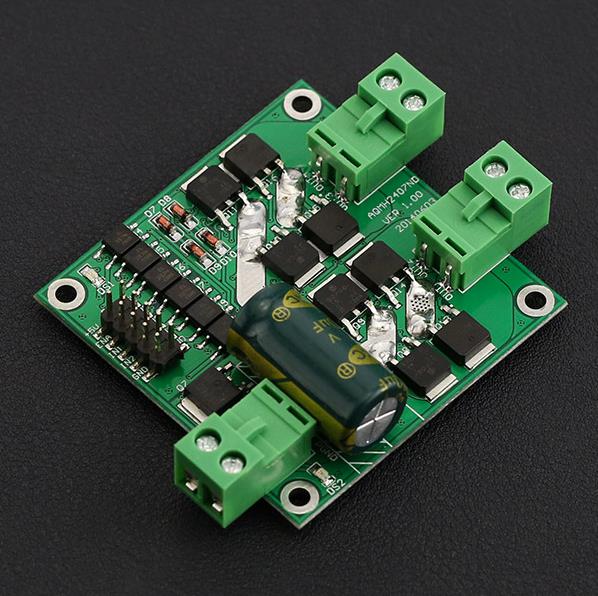

1. **功率侧（正面）**：多路功率 MOS 管构成两组独立 H 桥，大容量电解电容用于电源滤波，抑制电机启停产生的反向电动势，稳定供电；绿色端子分别为电源输入、电机 A 输出、电机 B 输出。

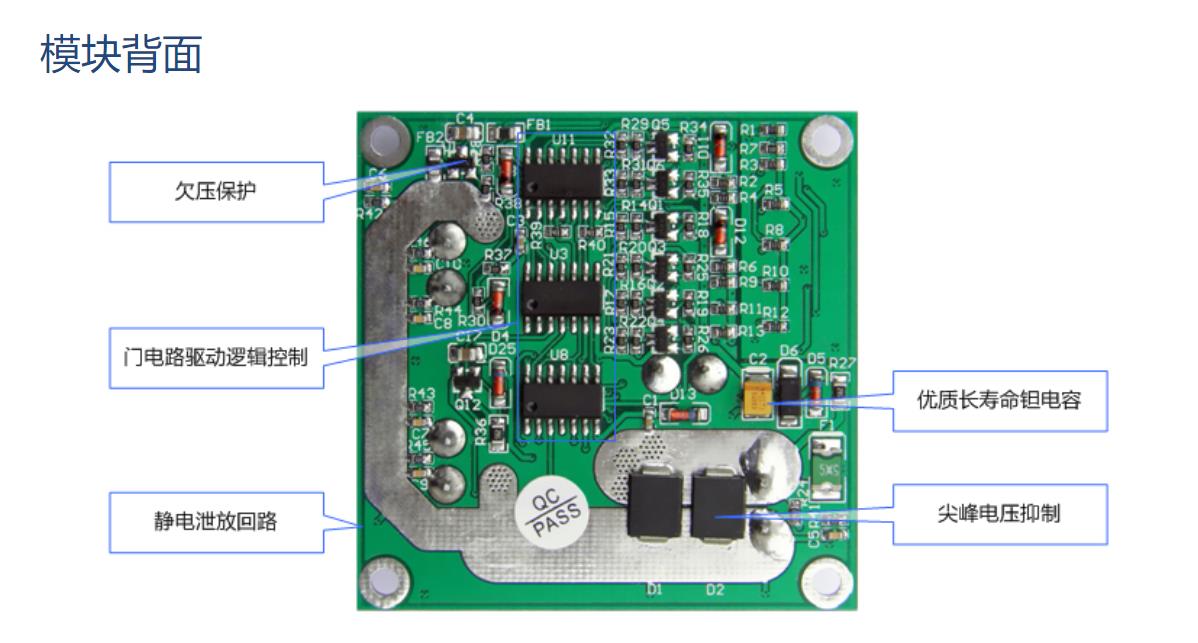

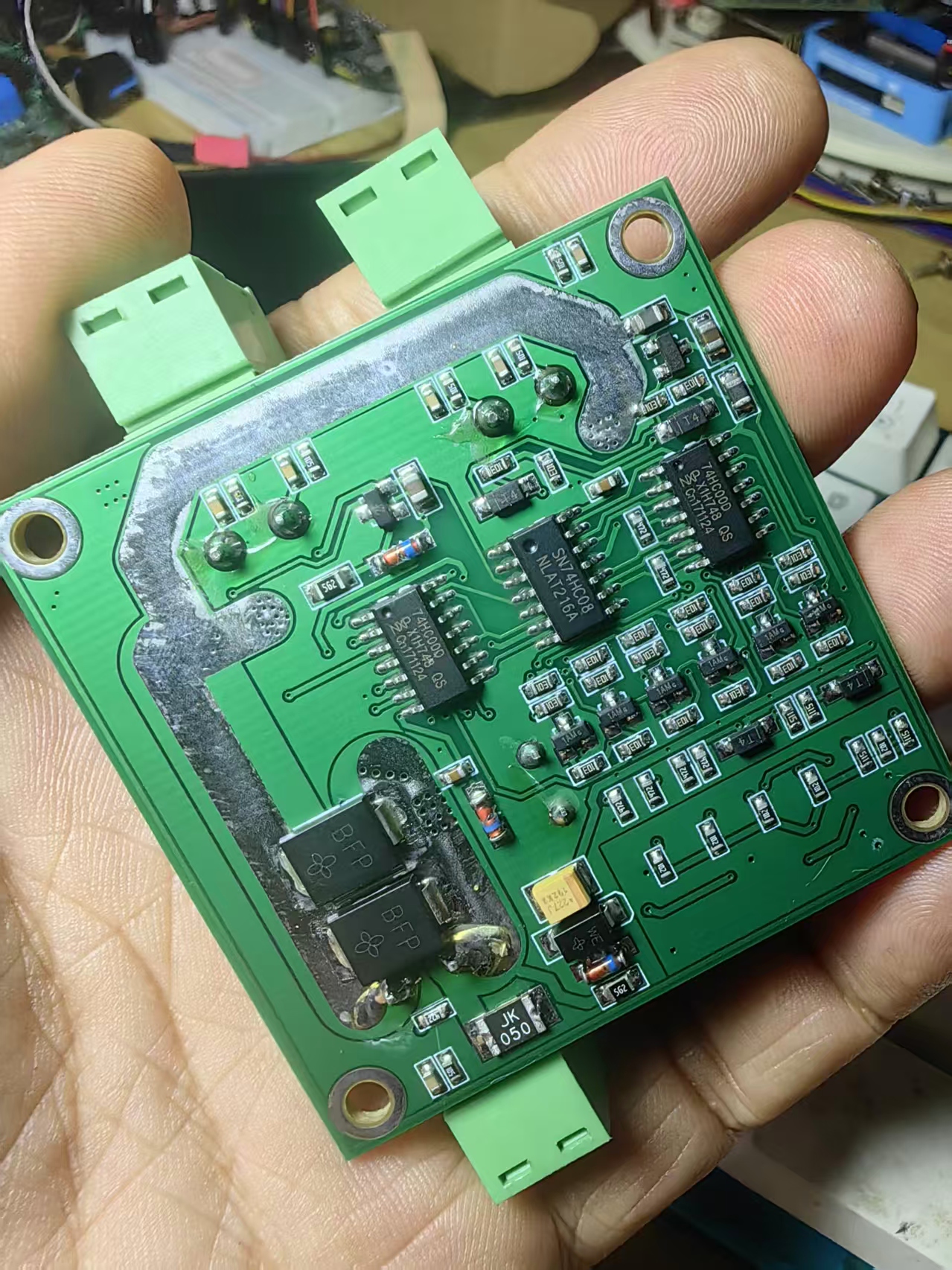

2. **控制侧（背面）**：集成逻辑驱动芯片，接收单片机的方向电平与 PWM 信号，放大后驱动功率 MOS 管，实现电机转向和转速调节，预留配套的阻容、稳压外围电路。
## 3、主要特点
双路完全独立控制，两路电机可分别调速、独立正反转，适合两轮小车、履带底盘差速控制
宽电压适配，12V/24V 直流电机通用，DIY 机器人常用
采用 MOS H 桥方案，相比传统 L298 发热更小、能带更大负载
标准 PWM 控制，兼容绝大多数嵌入式主控，上手简单

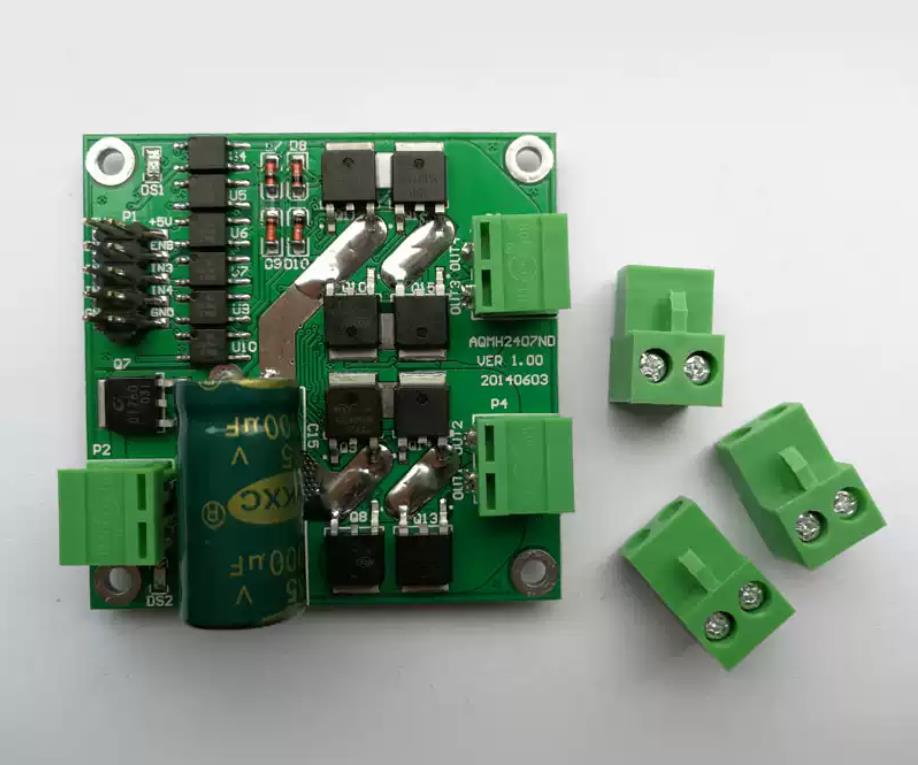

插拔式接线端子，免焊接快速接线调试
集成多重保护，降低电机堵转、接线错误烧坏主控的风险
## 4、典型应用场景
- Arduino/ESP32 两轮小车、履带机器人、麦克纳姆轮底盘动力驱动
- 小型自动化设备、物料分拣机构、电动闸门
- 教学创客项目、大学生智能车竞赛、DIY 动力装置开发
## 5、使用注意事项
1. 电机属于感性负载，尽量匹配合适功率电源，避免电源功率不足导致压降、模块异常
2. 堵转工况下模块会快速升温，长时间堵转容易触发保护甚至损坏功率管
3. 主控信号与驱动板建议共地，否则容易出现信号不稳、电机抖动问题
4. 不可用于超过 160W 总功率的大功率电机场景，超负载会烧毁 MOS 管
