【花雕动手做】10-55V60A大功率直流电机调速器PWM无极变速

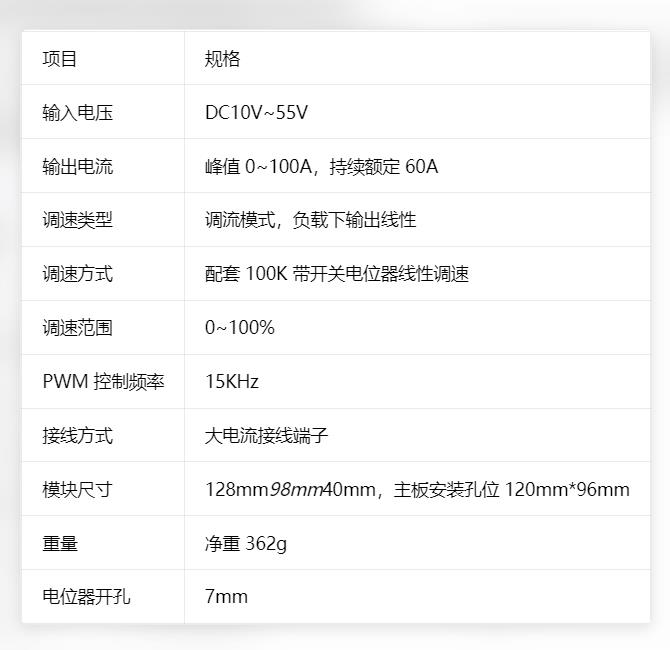

## 1、核心电气参数

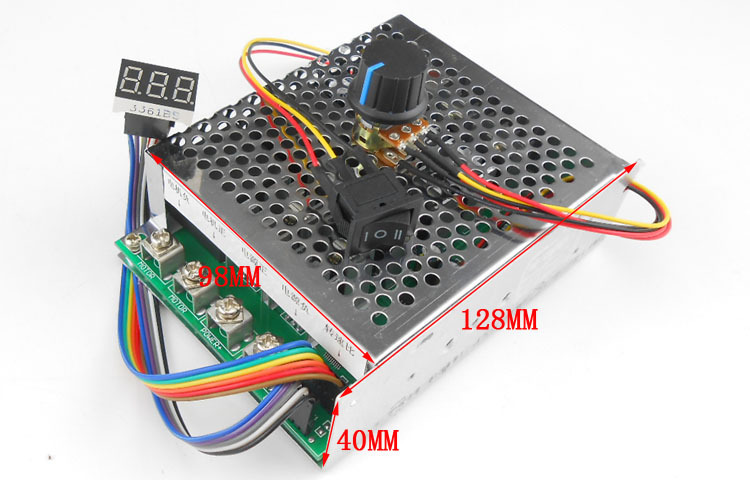

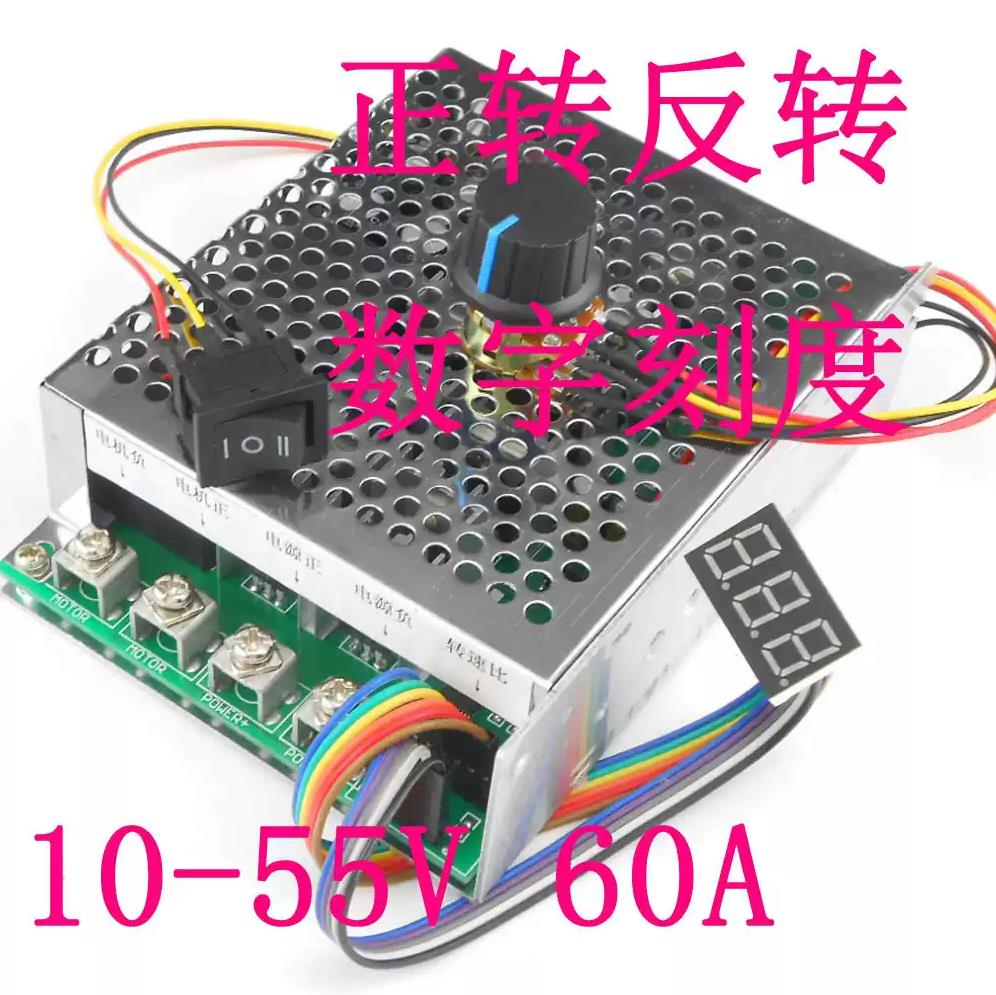

## 2、硬件结构特点

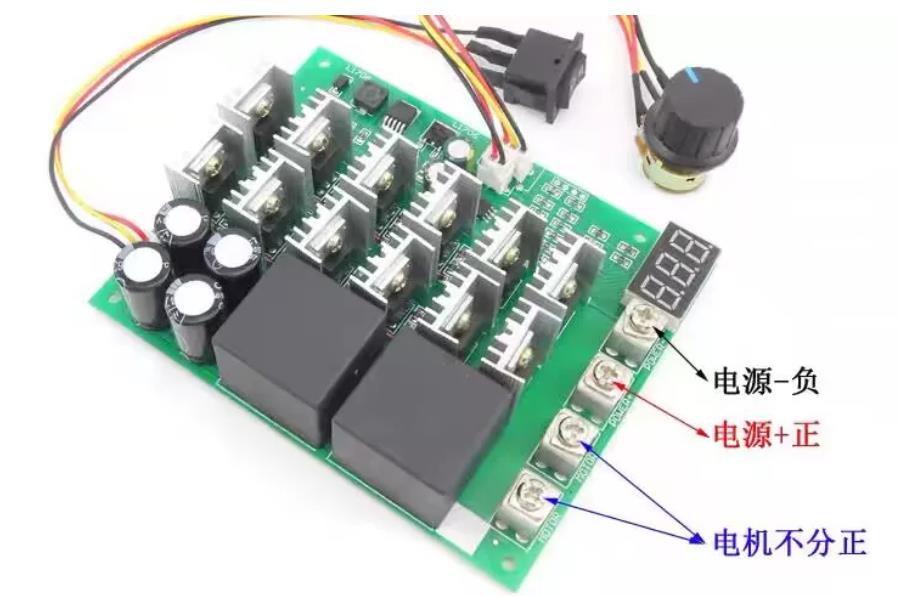

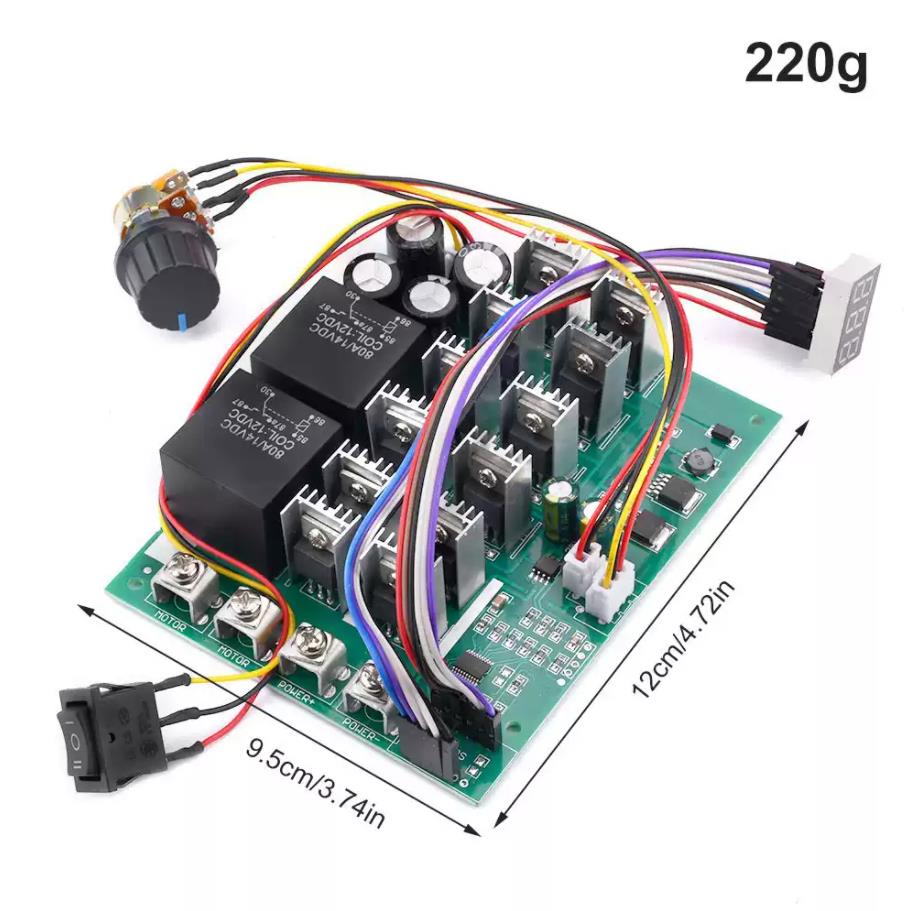

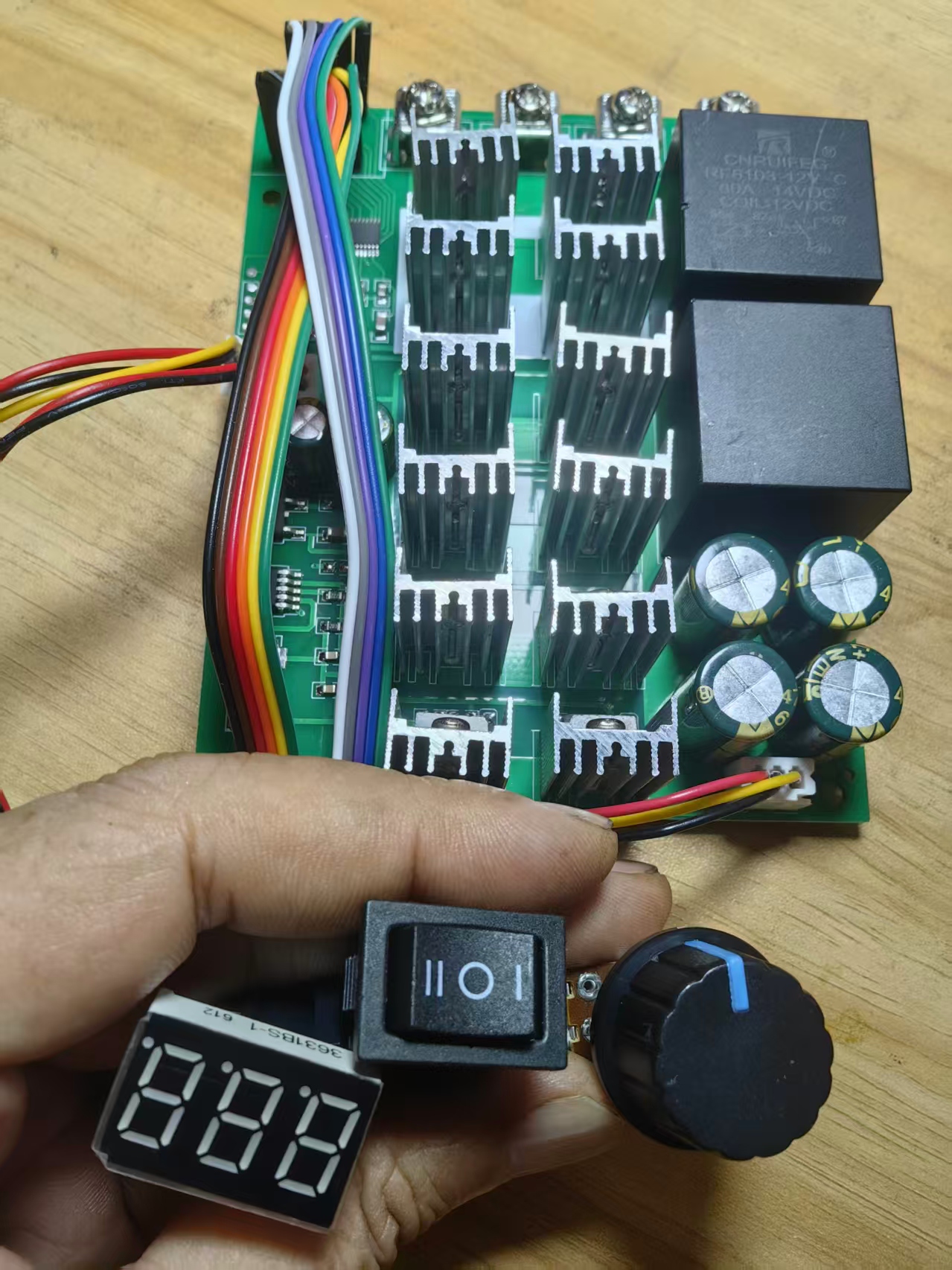

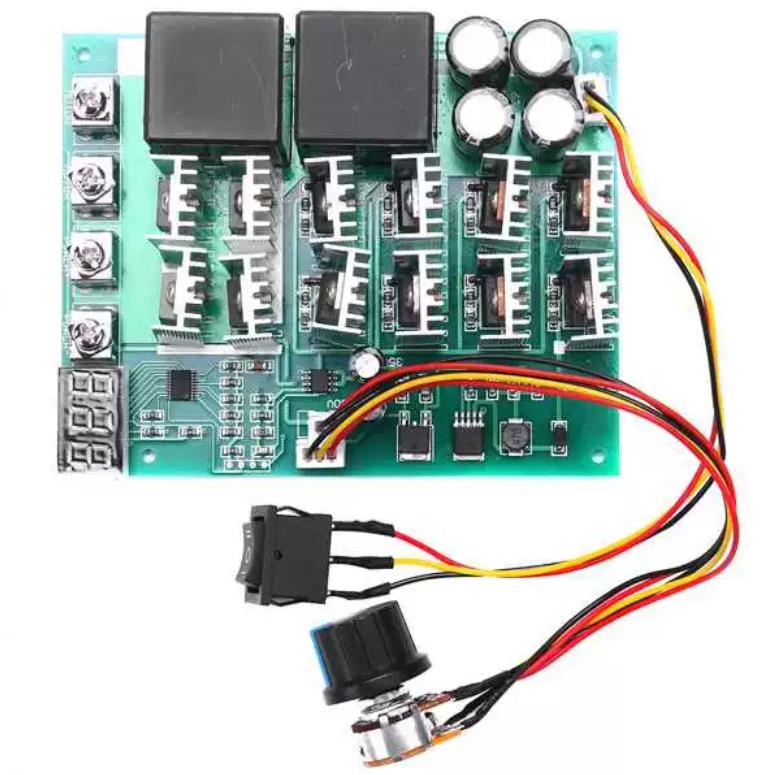

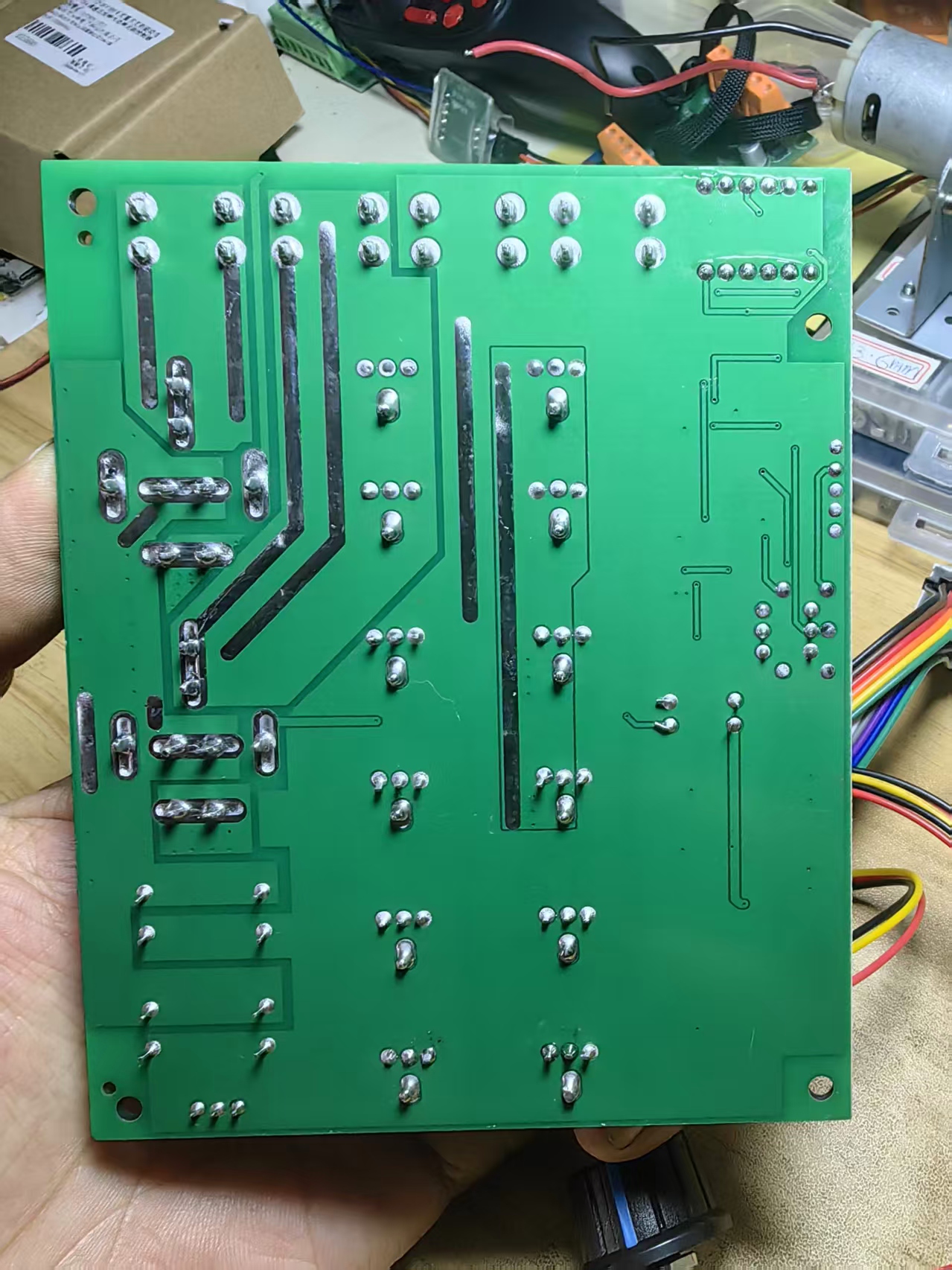

1. **功率部分**：板上多颗大功率 MOS 管，独立散热片保障持续大电流工作；板载大容量电解电容，平滑直流输入电压，抑制电机反向电动势冲击；搭载 2 只 80A 继电器，用于电机启停 / 方向控制。底部 4 颗大电流铜接线端子，用于直流电源输入与电机输出，可承载 60A 持续电流。

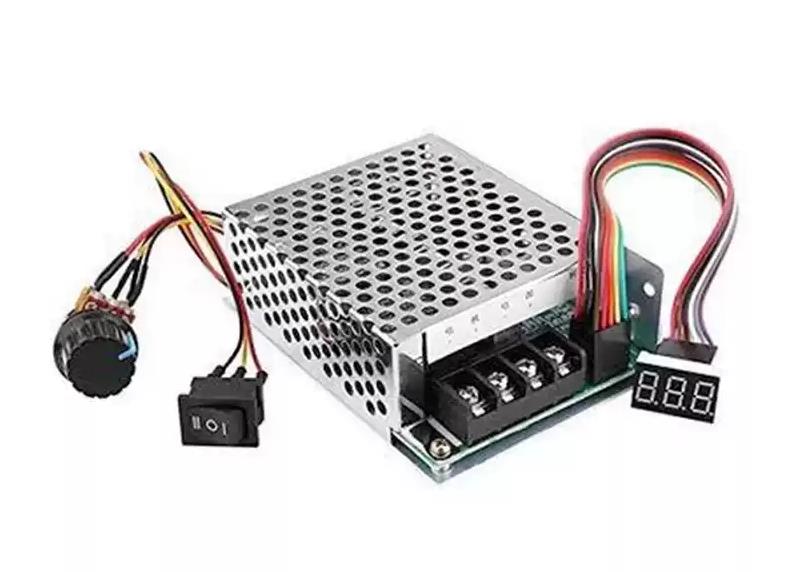

2. **控制接口**：引出多色排线，外接配套 100K 带电源开关电位器，旋钮集成电源开关 + 调速，旋转旋钮线性调节电机输出功率。可拓展外接控制信号。

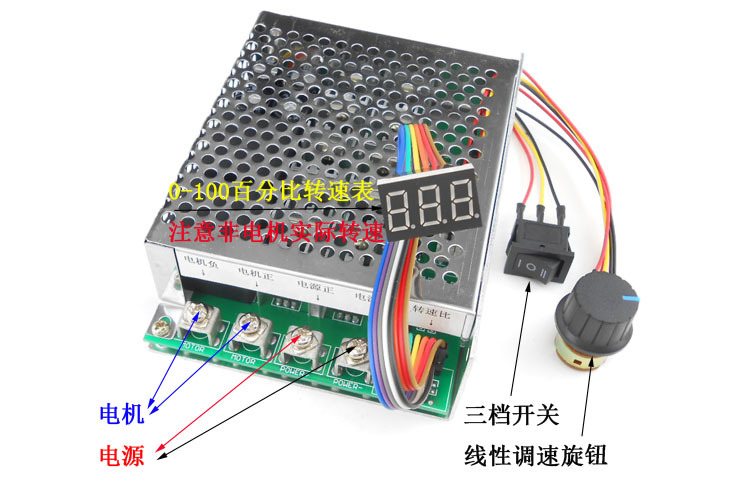

3. **数显说明**：板载显示屏显示数值为**电机全速百分比（0-100）**，不是电机实际转速，仅代表当前输出占空比。
## 3、工作原理
采用 15KHz PWM 调流控制方案，通过电位器改变控制信号，调节功率 MOS 导通占空比，控制输出电流大小，从而控制直流有刷电机转速；调流方案相比普通调压调速，带负载时转速稳定性更好，适合重载、大扭矩工况的有刷电机。
## 4、典型应用场景
大功率 DIY 履带底盘、电动滑板、直流有刷卷扬机、农机直流动力、测试台大功率有刷电机、工程小车、MY1016Z 这类大功率轮椅 / 电动车直流有刷电机驱动。
## 5、使用注意事项
1. 持续工作电流不要超过 60A，短时峰值最大 100A，长时间超流会烧毁功率器件，大负载工况需要额外加装风冷散热。
2. 供电电压不可超过 DC55V 上限，避免电容、MOS 管击穿。
3. 调流板仅支持**直流有刷电机**，不可驱动无刷电机。
4. 数显仅代表输出功率百分比，不能作为实际转速参考，如需测速需要额外加装编码器。
5. 电机为感性负载，断电会产生反向电动势，接线务必确认电源正负极，防止反接损坏驱动板。
6. 大电流接线端子务必拧紧，虚接会发热打火。
