【花雕动手做】9V-30V 60A双路 PWM 直流电机驱动器模块 调速控制器板 大功率H桥

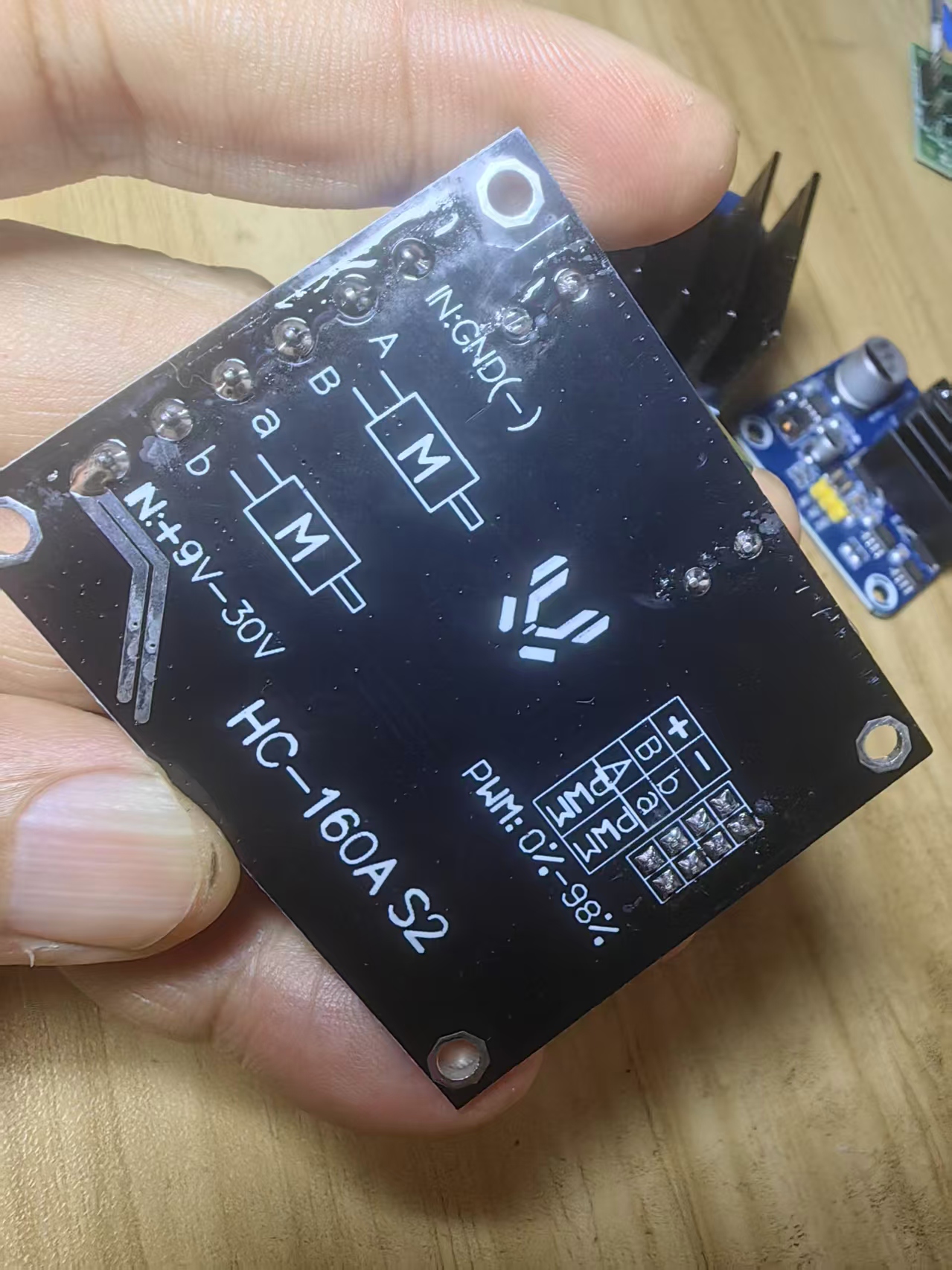

# HC-160A S2 双路大功率直流电机驱动模块

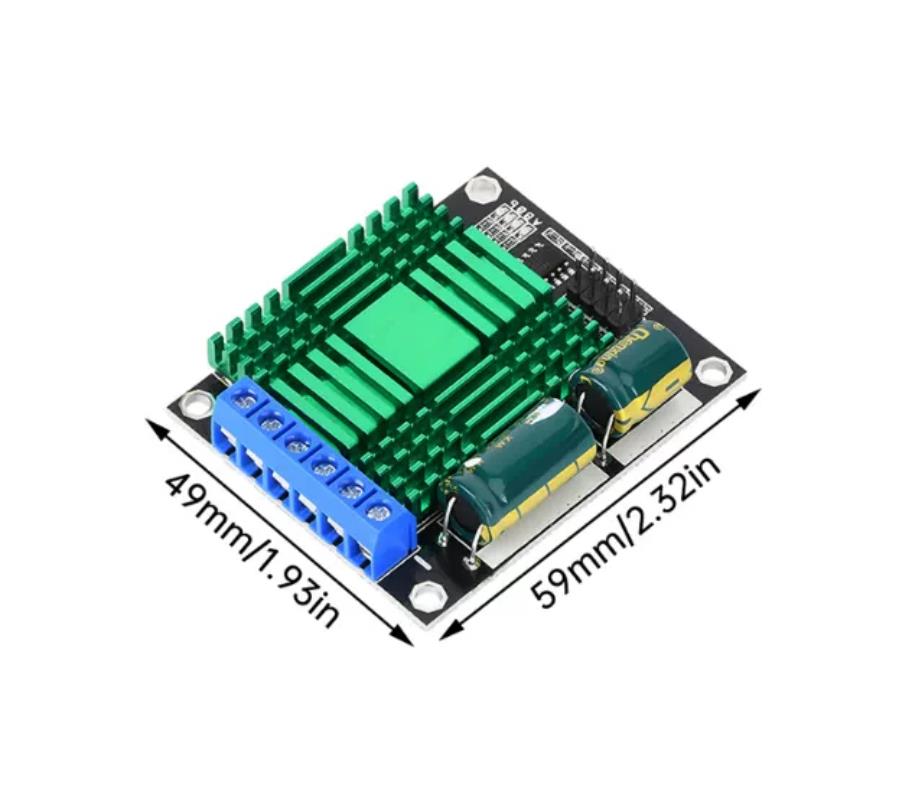

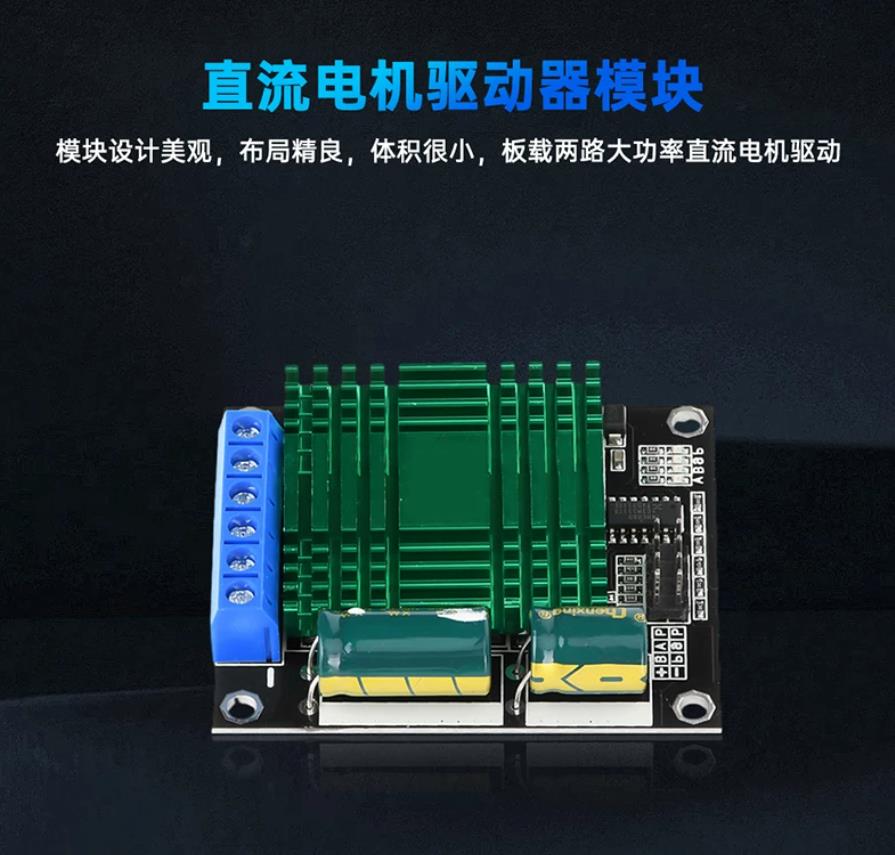

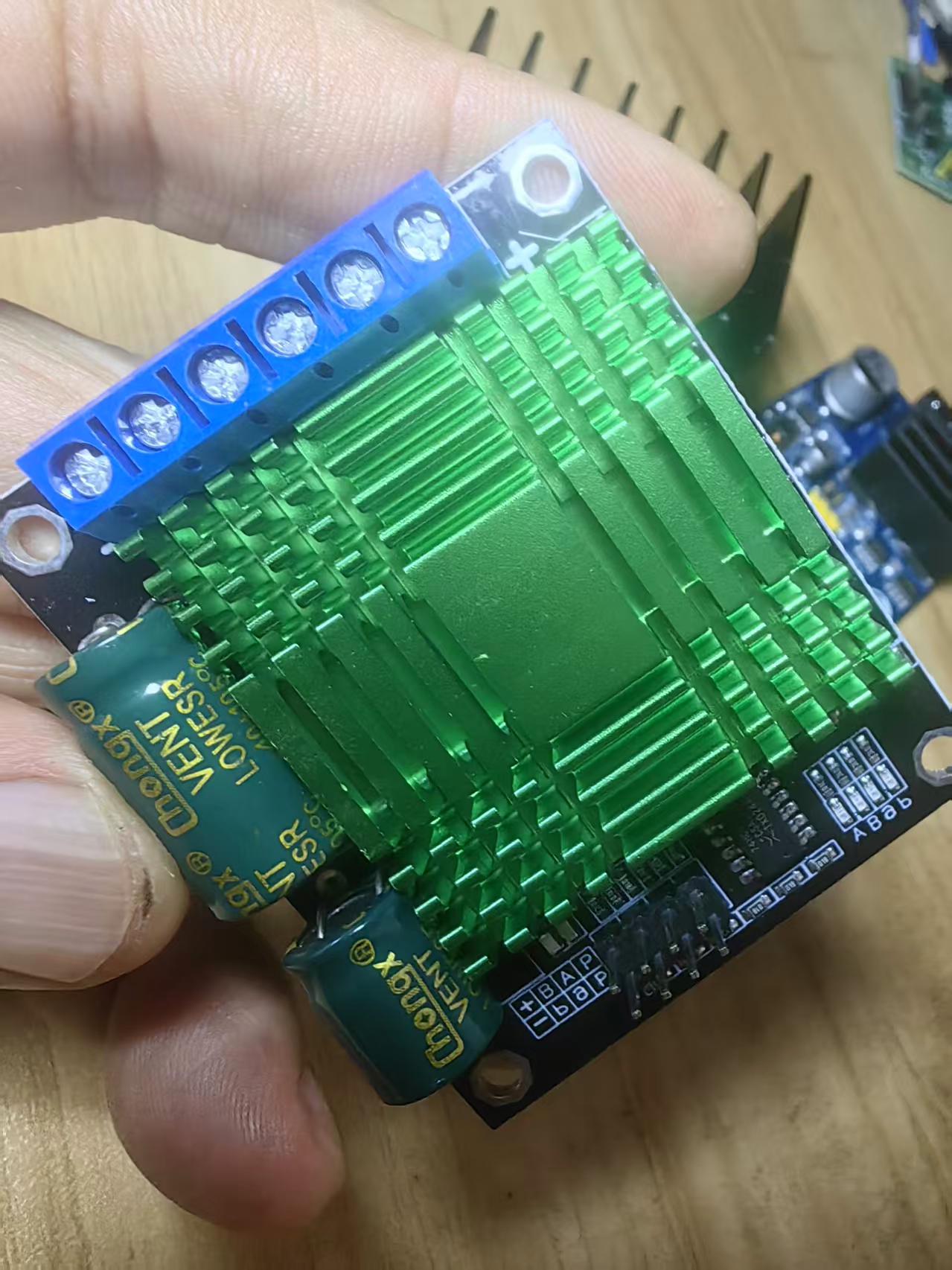

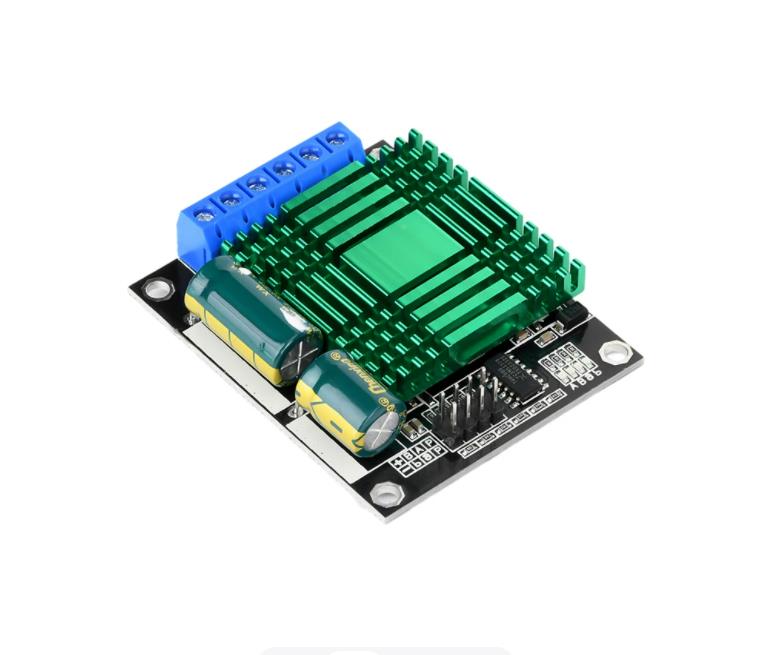

HC-160A S2 是**双路独立大功率直流有刷电机驱动板**，采用 MOS 管 H 桥方案，自带大面积绿色散热片，支持两路电机独立 PWM 调速 + 正反转控制，适合机器人底盘、电动小车、物料输送设备、大功率减速电机驱动场景。

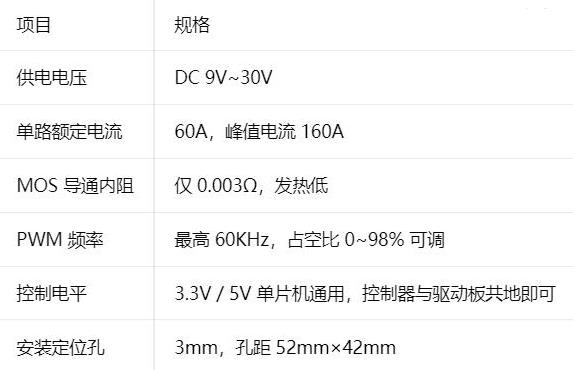

## 1、核心电气参数

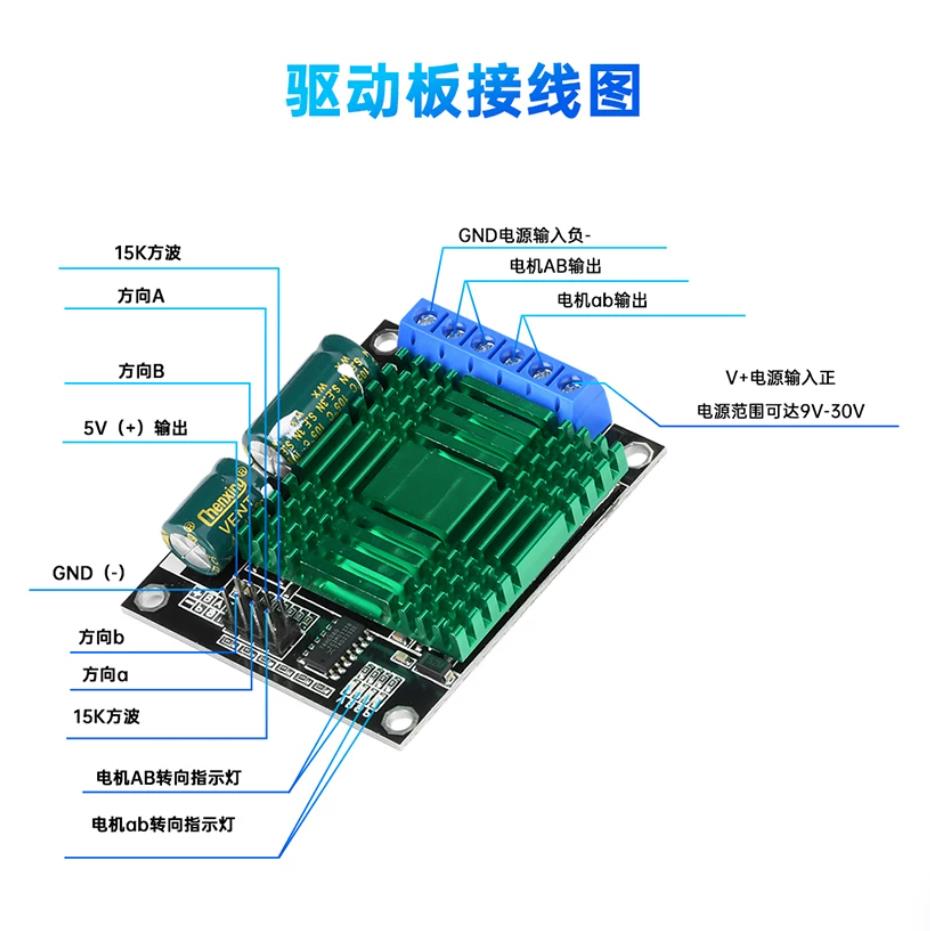

## 2、引脚定义
### 功率端子（蓝色接线柱）

1. V+：电机电源正极
2. GND (-)：电机电源负极
3. A、B：**A 通道电机输出**（接第一台直流电机）
4. a、b：**B 通道电机输出**（接第二台直流电机）

### 控制排针（接单片机 / 主控，例如行空板、Arduino）

- PA：A 路 PWM 信号输入，调节 A 电机转速
- A、B：A 路方向控制引脚
- Pa：B 路 PWM 信号输入，调节 B 电机转速
- a、b：B 路方向控制引脚
- G：共地引脚，主控 GND 必须和这个引脚相连，信号才能正常识别

> 方向逻辑（单通道）
> - A=0，B=0 → 电机**刹车（短路制动）**
> - A=1，B=0 → 电机正转
> - A=0，B=1 → 电机反转

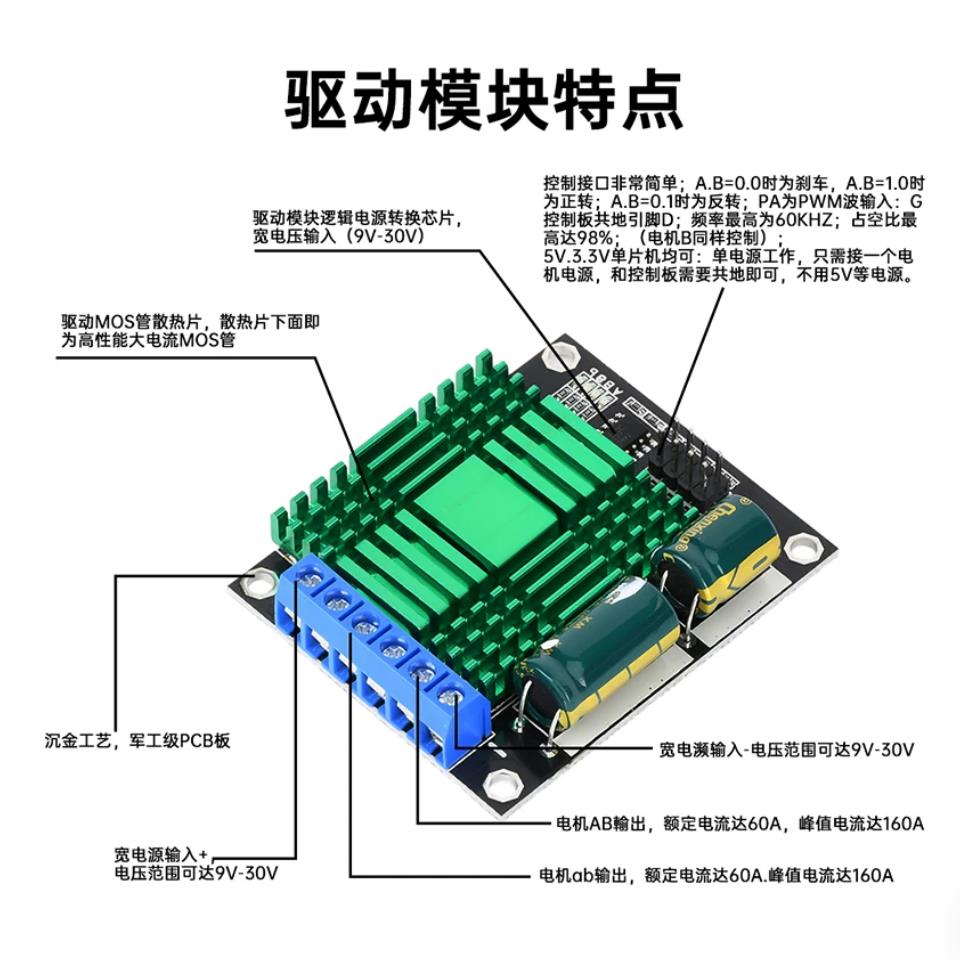

## 3、产品特点

1. **双路独立驱动**，两路电机互不干扰，直接用于两轮 / 四轮差分机器人底盘

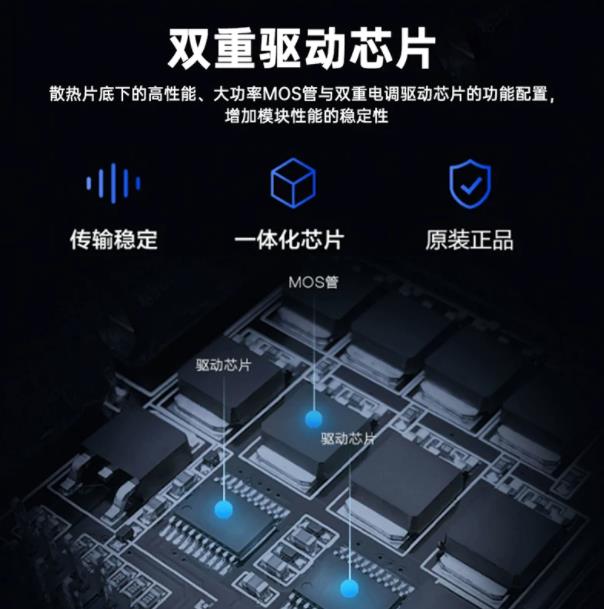

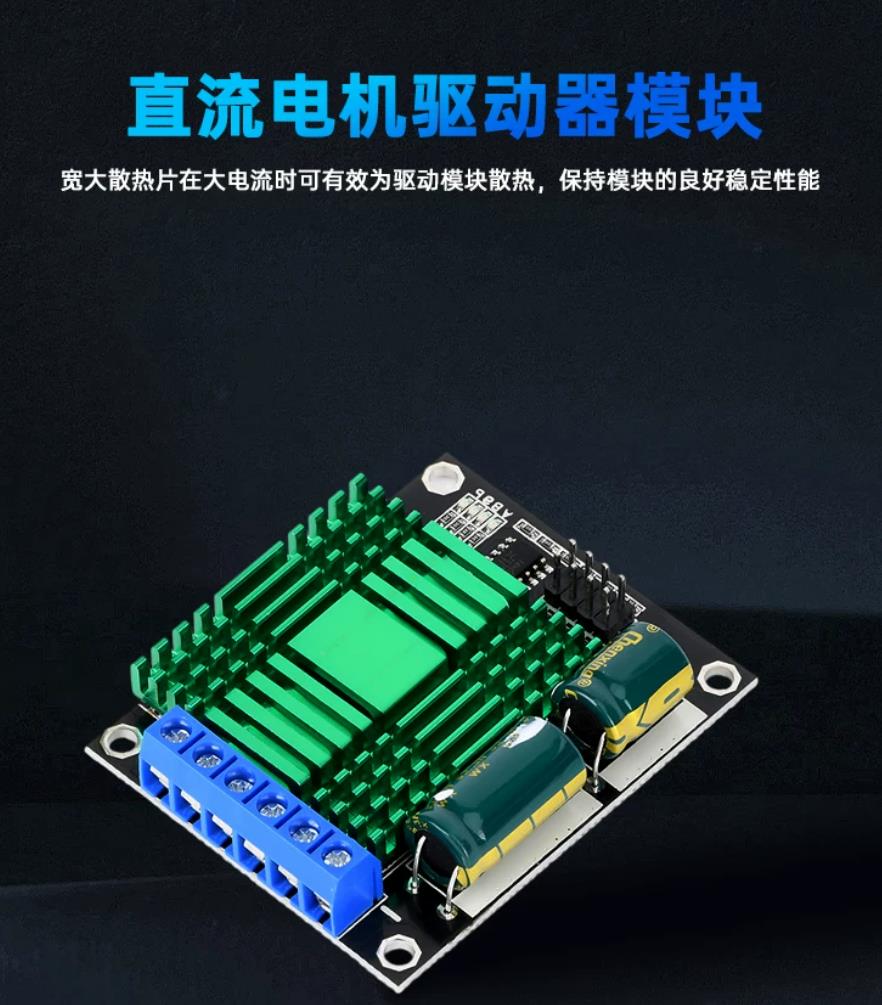

2. 大功率 MOS 管 + 自带加厚散热片，大电流持续工作稳定性强
3. 高开关频率 60KHz，低频电机噪音小，无刺耳啸叫
4. 宽电压输入 9~30V，12V/24V 电源都可以直接使用
5. 兼容 3.3V、5V 主控，**不需要额外给驱动板提供逻辑电源**，只需要电机电源，仅需要共地
6. PCB 沉金工艺，贴片集成度高，布局紧凑；内置大容量电解电容，抑制电源冲击

## 4、适用场景

- 大功率差分机器人底盘、麦克纳姆轮小车
- 直流减速电机、大扭力有刷电机驱动
- 小型运输设备、电动推板、物料机械
- 创客 DIY、自动化设备、模型改装

## 5、重要使用注意事项

1. **共地是关键**：单片机 GND 必须连接模块 G 引脚，否则方向 / PWM 信号会失控
2. 峰值 160A 为瞬时冲击电流，**不要长时间持续 60A 满载**，必要时外加风扇辅助散热
3. 接线柱螺丝务必拧紧，大电流下虚接会快速发热烧板
4. 电机两端建议并联续流二极管，抑制电机反向电动势，保护驱动板
5. 上电前再次核对电源正负极，反接会直接烧毁模块

## 6、极简 Arduino 参考代码（A 路电机）

#define DIR_A1 2
#define DIR_A2 3
#define PWM_A 9
void setup() {
 pinMode(DIR_A1,OUTPUT);
 pinMode(DIR_A2,OUTPUT);
}
void loop() {
 //正转
 digitalWrite(DIR_A1,1);
 digitalWrite(DIR_A2,0);
 analogWrite(PWM_A,150); //0~255调速
 delay(2000);
 //刹车
 digitalWrite(DIR_A1,0);
 digitalWrite(DIR_A2,0);
 delay(500);
 //反转
 digitalWrite(DIR_A1,0);
 digitalWrite(DIR_A2,1);
 analogWrite(PWM_A,120);
 delay(2000);
}
