短信终端偶尔漏信？先理清 ESP32-C3 的 AT 接收链路

一台放在桌角的短信终端，平时安安静静，设备报警时亮屏、响一声。它不需要每天吸引你的注意，但那条真正有用的消息，最好别漏。

这类小设备容易把开发精力花在屏幕、外壳和菜单上。更隐蔽的问题却藏在串口里：程序正在等待一条 AT 指令回复，恰好又收到“有新短信”的通知，这行数据到底归谁？

下面以 ESP32-C3、ML307C 和小型 LCD 组成的短信终端为例，重新设计接收入口，给出一个可以编译、可以在电脑上验证解析逻辑的最小工程。它用于检查短信接收链路，不是完整寻呼机固件，也没有做实体模组收信测试。

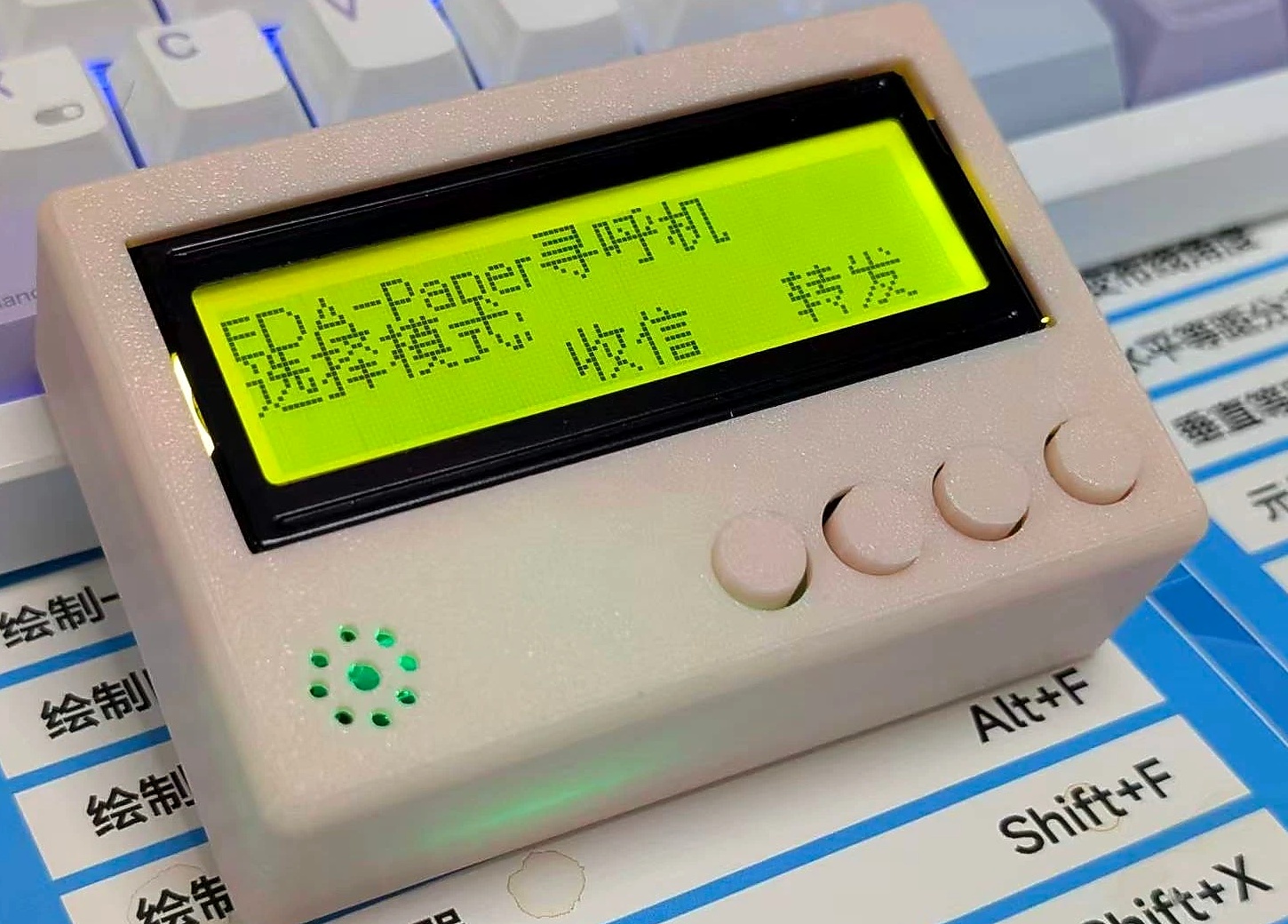

短信终端的外观与屏幕布局

图 1：现有整机的外观参考。照片中的菜单属于既有固件，不代表本文诊断程序的运行效果。

先把两条通道分开

从拆分照片看，结构并不复杂：屏幕在前，主板、电池和蜂窝通信模组在后，按键负责本地操作。这个形态适合独立消息提示、设备告警查看等场景；短信费用、网络覆盖及送达时延仍由 SIM 卡业务和运营商网络决定。

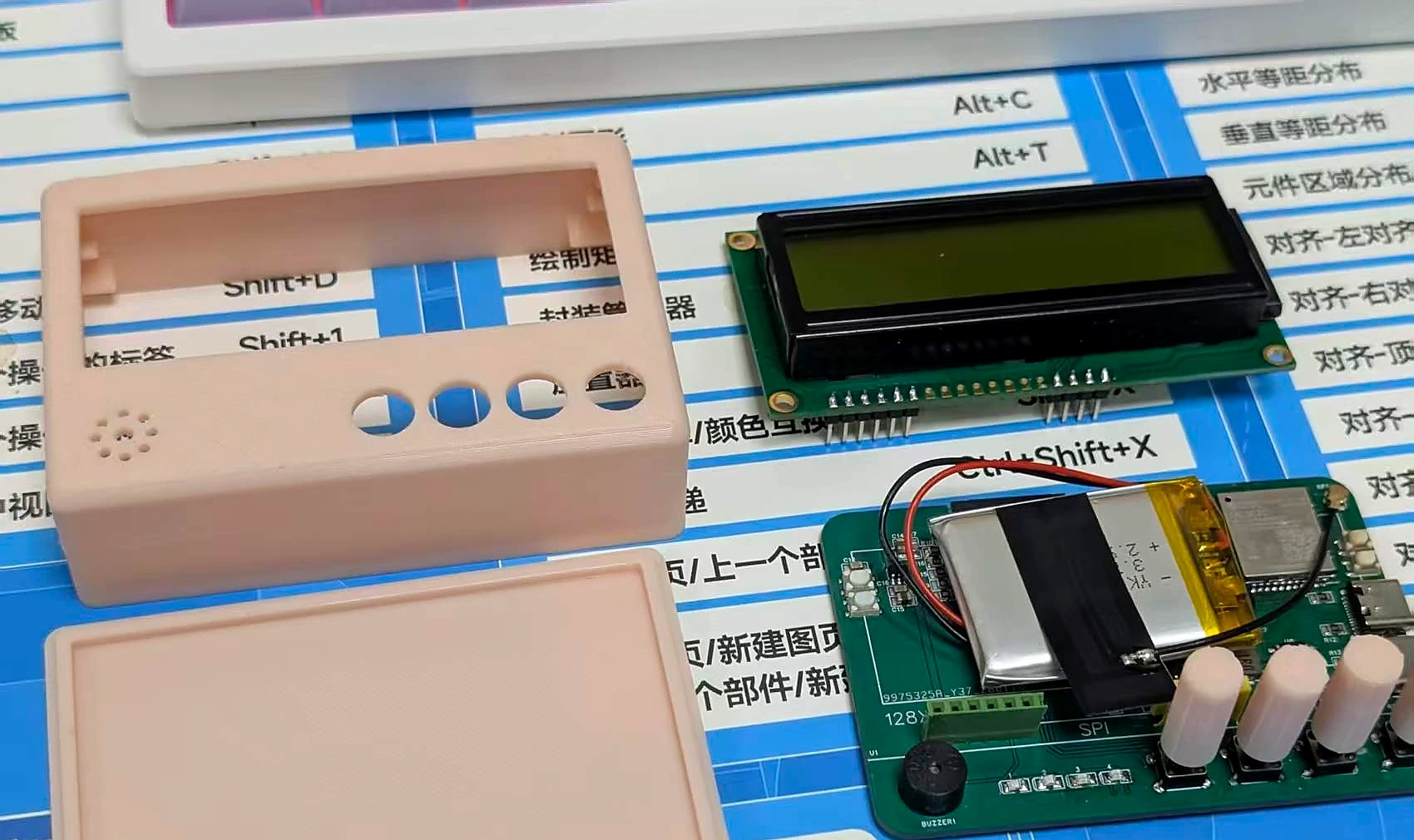

外壳、LCD、主板和电池的拆分状态

图 2：装配关系参考，保留电池、显示屏与主板的相对位置；未把拆分照片作为新固件的测试证据。

真正开始改软件前，需要先确认“调试串口”和“模组串口”是否是同一个东西。

工程中的主控是 ESP32-C3-WROOM-02。USB1 的 D−、D+ 接到 GPIO18、GPIO19，是主控原生 USB 通道。模组 AT 数据则使用 GPIO20、GPIO21 对应的 UART 网络。两者分开后，打印一句调试日志，就不会顺手把它发给蜂窝模组。

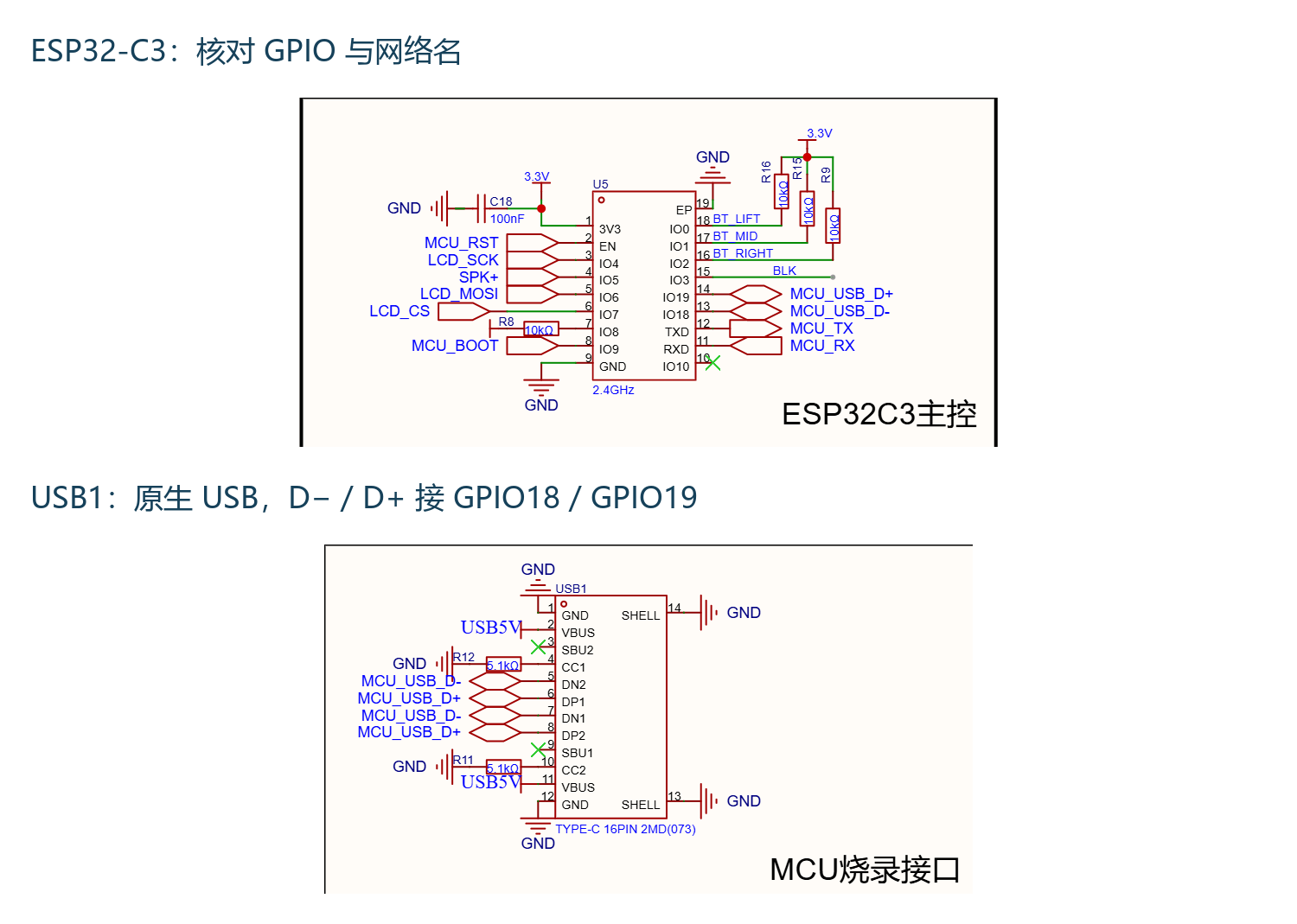

从 EDA 工程导出的主控与原生 USB 原理图

图 3：在 EDA 编辑器中重新导出，再裁成可阅读的局部。注意区分 GPIO 编号、模组焊盘编号和网络名。

用途	本文核对结果
模组接收通道	C3 GPIO20 / RX，网络 MCU_RX，接模组 UART0_TXD
模组发送通道	C3 GPIO21 / TX，网络 MCU_TX，接模组 UART0_RXD
USB 日志与下载	USB1，GPIO18 D−、GPIO19 D+
另一个 USB 接口	USB2 接蜂窝模组 USB，不能当作主控下载口
既有 LCD 接线	CLK GPIO4、MOSI GPIO6、CS GPIO7；诊断工程不驱动 LCD

GPIO20/21 是程序填写的引脚号。不要把原理图上 C3 模组的 11、12 号焊盘，直接填进 HardwareSerial.begin()。

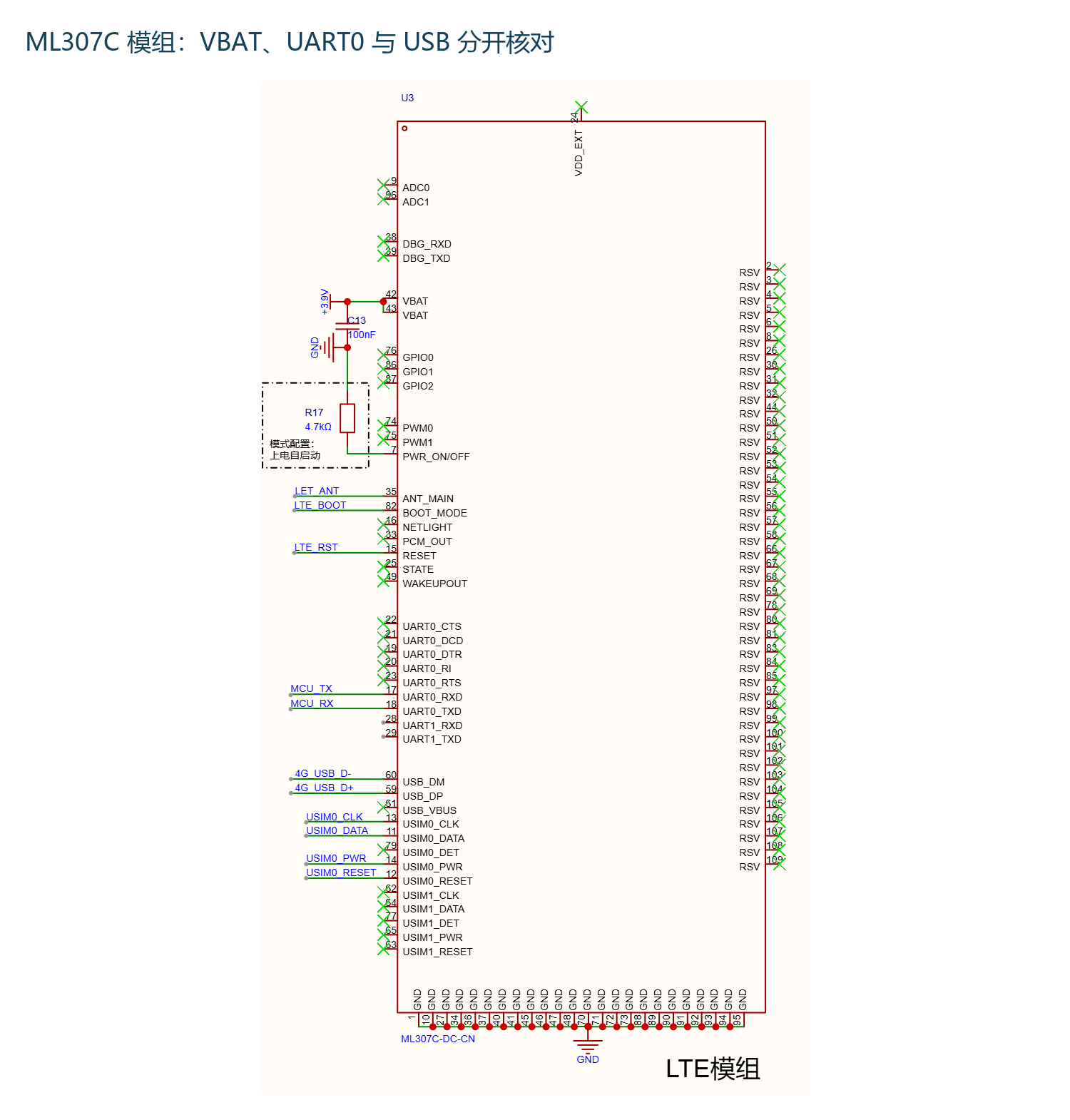

ML307C 的供电、UART 与 USB 网络

图 4：模组原理图局部。UART0 与 USB 是两组独立接口，不能仅凭接口旁的文字推断联网协议已经可用。

还有一个不能跳过的问题：图中 C3 与 ML307C 的 UART 网络直接相连，但本次没有取得能够确认该具体模组版本 UART 电气规格的完整硬件手册。因此，本文不认定这组直接连接已经满足电平要求，也不建议照图接裸模组上电。实物使用前应核对双方的输入输出电压、耐压与高低电平门限；需要时增加合适的电平转换。电脑上的解析器测试不依赖这项未决条件。

别让“串口丢消息”替电源背锅

工程里存在三条容易混淆的电源网络：电池管理部分输出 +5V，ME6217C33M5G 生成主控所用的 3.3V，JW5359 一路标为 +3.9V，供给 LTE 模组。

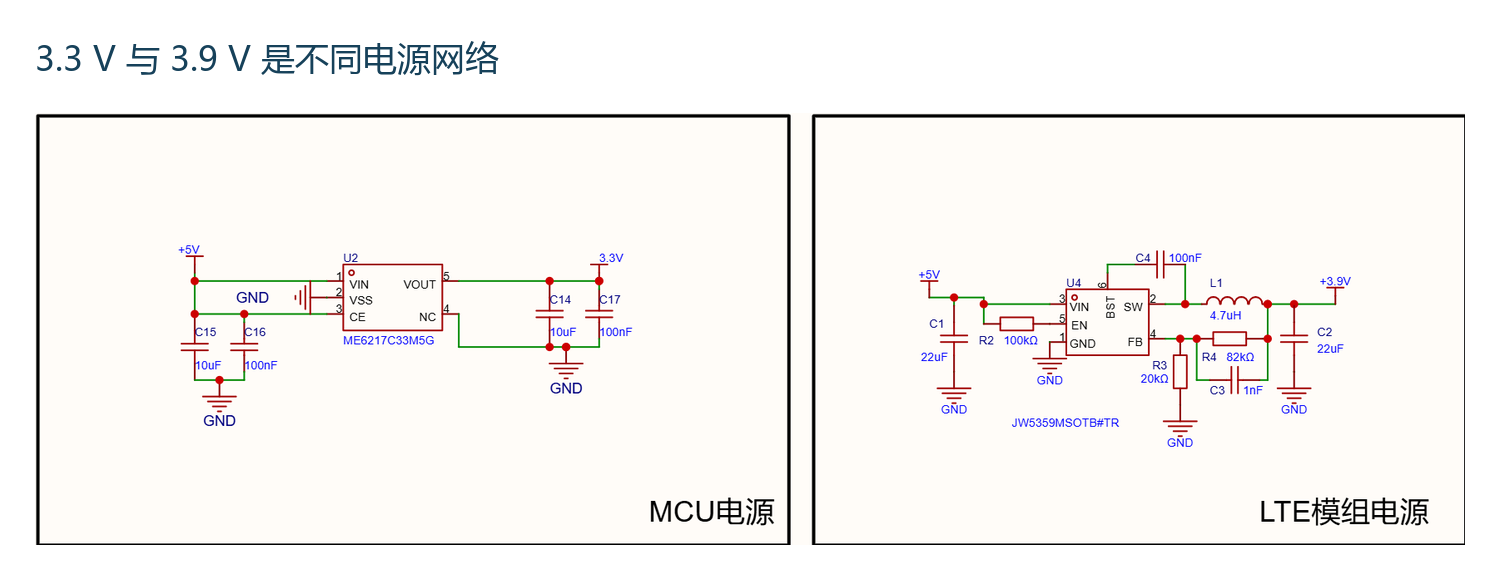

主控与 LTE 模组的两路稳压电路

图 5：EDA 导出的供电局部。这里展示的是电路连接和标称网络，不能替代负载下的实测电压。

如果模组刚开始发射就重启，优先检查它的供电端电压，而不是先把串口超时从 5 秒改成 30 秒。后续实测应同时记录模组 VBAT 波形、复位现象和串口日志，查看异常是否发生在同一时刻。仅凭稳压芯片名称或平均电流，无法判断脉冲负载下是否稳定。

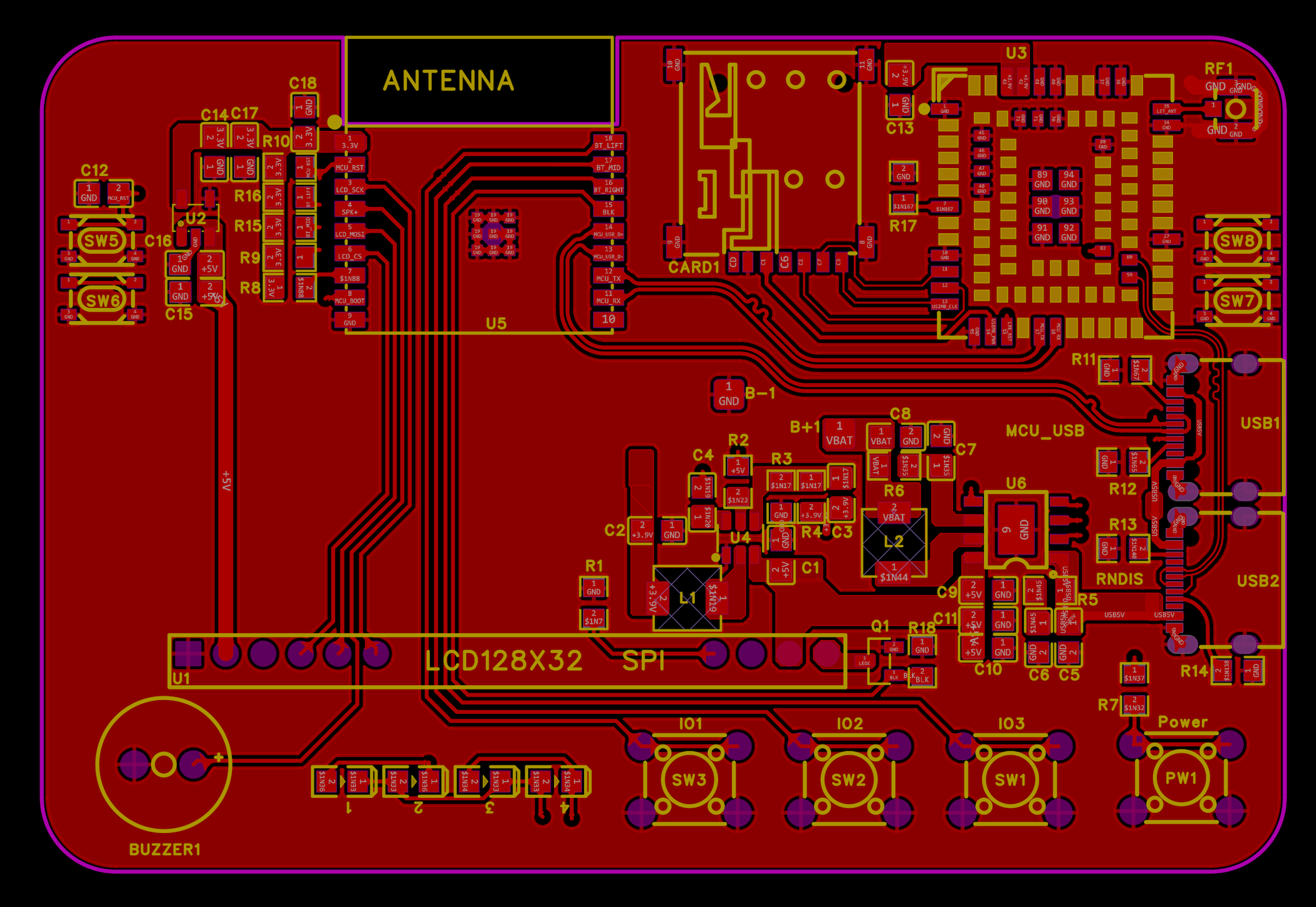

EDA 重新导出的 PCB 顶面

图 6：PCB 顶面，用于对照主控、SIM 卡座、模组和电源器件的布局。该图是现有工程视图，不是电气兼容性已经通过验证的新版板卡。

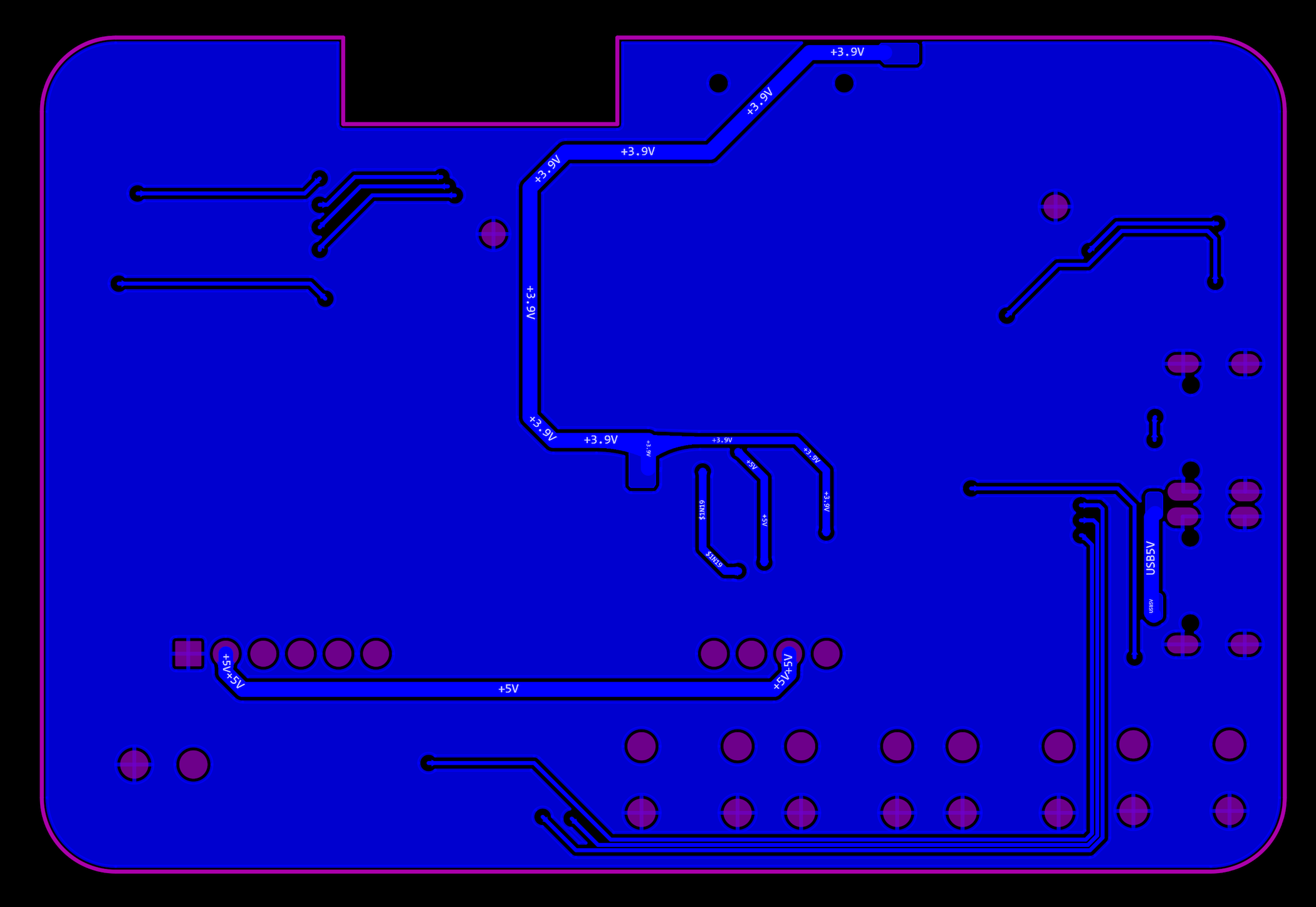

EDA 重新导出的 PCB 底面

图 7：PCB 底面，结合顶面检查连线与回流路径。出板前仍需完成电平核验、规则检查及供电验证。

硬件方面，本文只完成连接关系核对与风险定位；真正落地并验证的改进在下面的软件接收层。

消息可能没丢，只是被另一个函数读走了

常见写法是：发送 AT 指令的函数自己读取串口，等待 OK；主循环里的短信函数也读取同一个串口，寻找 +CMTI。

问题在于，串口不是可以反复读取的邮箱。一个函数读走的字节，另一个函数不会再看到。

例如下面这段合成输入，表示查询信号强度期间收到新短信通知：

+CSQ: 20,99
+CMTI: "SM",7
OK

如果等待回复的函数把三行都收入自己的字符串，最后发现 OK 就返回，短信任务可能永远看不到中间那行。给主循环加快刷新、缩短屏幕延时，都不一定解决根因。

另一个容易忽略的坑，是用“字符串里含有 OK”判断命令成功。测试数据里的 BOOK、NOT_OK 也包含这两个字母，却不是合法的成功结果行。解析应该比较完整行，而不是搜索子串。

一个入口，两种去向

新的接收层遵守三条规则：所有模组字节只经过一个入口；先分离异步短信通知；同一时间只等待一个命令结果。

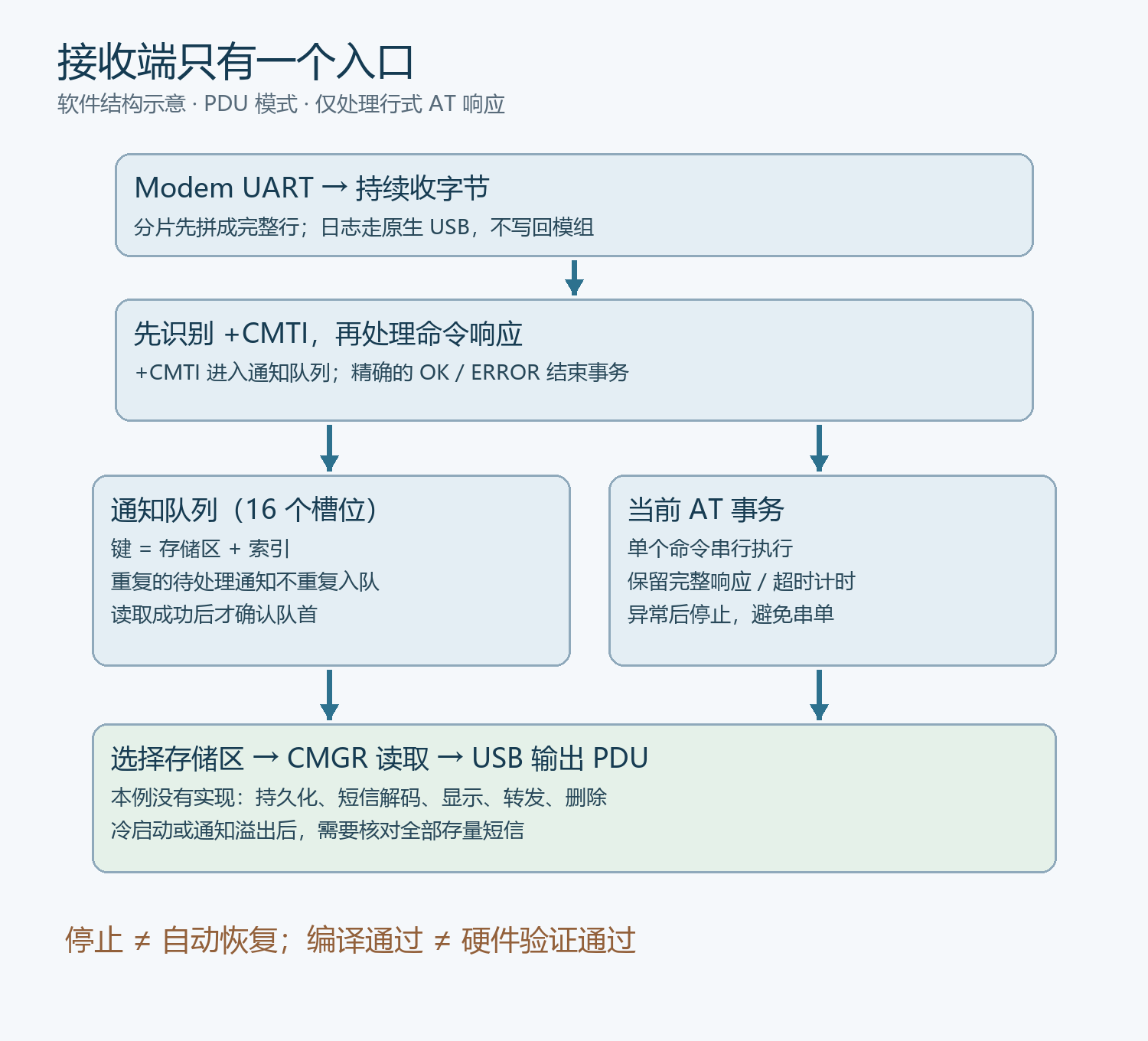

短信通知与 AT 命令响应的分流流程

图 8：本文实现的软件结构。通知队列与命令事务各司其职，图中列出的未实现功能不包含在附件能力之内。

主循环负责持续取走字节，把分片拼成完整行：

// Modem 只承载 AT 数据；Serial 使用原生 USB 输出日志。
while (Modem.available()) {
  atPipe.feed(static_cast<char>(Modem.read()));
}
atPipe.tick(millis());

完整行进入解析器后，先识别 +CMTI。一条 +CMTI: "SM",7 表示“SM 存储区的第 7 个槽位值得读取”，不是短信正文。这个通知进入队列，其他数据交给当前 AT 事务。

队列键必须包含存储区和索引：SM,7 与 ME,7 不是同一条记录。本例明确支持 SM、ME 两类通知，索引在语法层允许 0～65535；具体可用范围由模组决定，不能把索引 0 直接当成“无效”。

重复通知只对仍在队列中的记录去重，包括正在读取的队首。成功读取之前不弹出队首；读取失败就停止并留下诊断线索。它避免的是待处理队列重复，并没有实现跨重启的短信内容去重。

命令完成条件也收紧为明确的结果行：

if (!strcmp(line, "OK")) {
  finish(Result::Ok);
  return;
}
if (!strcmp(line, "ERROR") ||
    !strncmp(line, "+CME ERROR:", 11) ||
    !strncmp(line, "+CMS ERROR:", 11)) {
  finish(Result::Error);
  return;
}

这里还有一个不太讨喜、却有必要的选择：超时后停止继续发命令。否则上一条指令迟到的 OK，可能被下一条指令当成自己的成功回复。诊断工具宁可把失去同步暴露出来，也不制造一条看起来正常的日志。

从通知到读取，中间不能省掉存储区

附件采用 PDU 模式，初始化依次发送：

AT
ATE0
AT+CMGF=0
AT+CNMI=2,1,0,0,0

这些设置需要模组及其固件支持；任何一步返回错误，程序都会停止，实际使用前还应确认当前短信服务与存储配置。初始波特率设为 115200，不自动探测波特率，也不替代模组的电源键启动时序。

对于 SM,7，状态机先选择存储区，再读取消息：

AT+CPMS="SM"
AT+CMGR=7

只有收到成功结果、且回复中带有预期的 +CMGR: 头部，才确认队首。PDU 内容直接送到 USB 日志，便于继续检查解码层。

这一步的“成功”仅指诊断程序收到了预期读取响应，不等于短信已可靠送达某个业务系统。示例没有验证每个 PDU 字段，也没有完成中文解码、长短信拼接、屏幕显示、转发或删除。电脑未接收日志、日志输出受阻等情况，也不能当作完成了持久化保存。

为什么不顺便加一个“三秒内来自同一号码就拼接”的功能？因为它可能把两条独立短信拼在一起。完整长短信处理应依据 PDU 中的 UDH 信息，区分拼接引用号、总段数、段序号，并处理乱序、重复和过期段；不能拿到达时间替代协议字段。

先让电脑把边界条件跑一遍

硬件还没接上时，可以先验证接收逻辑。附件中的 tests/test_at_pipe.cpp 把构造的串口字节送入同一份解析器，而不是另写一个“看上去类似”的测试模型。

验证覆盖交错通知、分片到达、不同存储区的相同索引、待处理通知去重、模组错误，以及时间计数回绕后的超时。还专门检查了缓冲区与队列溢出，避免数据被截断后仍报告成功。

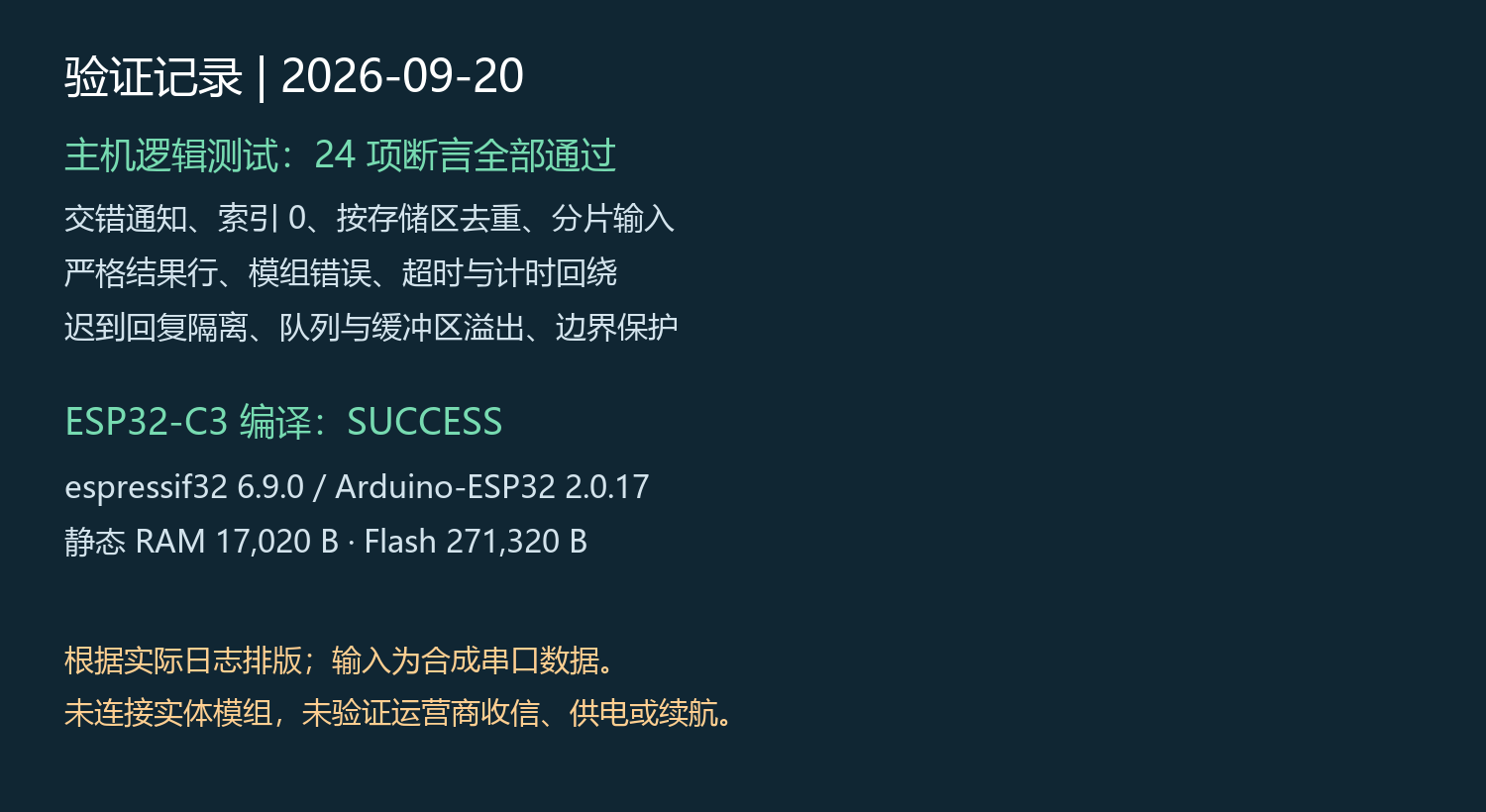

根据实际主机测试和 ESP32-C3 构建日志整理的验证记录

图 9：实际日志的排版记录，不是串口仪器截图。24 项断言通过，目标固件编译通过；未连接实体模组。

本次目标构建使用 PlatformIO 的 espressif32@6.9.0、Arduino-ESP32 2.0.17，板型配置为 esp32-c3-devkitc-02。构建报告的静态 RAM 占用为 17,020 字节，Flash 为 271,320 字节；这不代表实际运行时的峰值内存占用。

下载附件后，在工程目录执行：

pio run
# 确认硬件电平、供电与下载方式后再执行：
pio run -t upload
pio device monitor -b 115200

主机逻辑测试可以使用支持 C++11 的编译器：

c++ -std=c++11 -Wall -Wextra -Werror -I include \
  tests/test_at_pipe.cpp -o test_at_pipe
./test_at_pipe

本次主机测试实际使用 Zig 0.16.0 的 zig c++。Windows 下可将输出命名为 test_at_pipe.exe；若工具链因过长路径报错，把工程与构建缓存移到较短路径后重试。

想长期运行，还差哪几步

队列容量为 16，单行缓冲区为 512 字节，命令响应缓冲区为 2048 字节。超过限制会显式报错，不能把“做了队列”理解成无限缓存。

同样，内存队列扛不住掉电。冷启动、通知异常或队列溢出后，需要核对模组里的全部存量短信，包括已读消息。只扫描未读消息可能漏掉“已经读取，但业务尚未保存就重启”的记录。本例会提示需要核对，并在相关异常时停止；自动扫描、持久化确认和恢复流程尚未实现。

下一轮真正值得投入的改进，是把“通知—读取—解析—业务保存—确认”连成可恢复的闭环，再加入真实模组的压力测试：连续收信、断电恢复、弱网重注册，以及收信时刷新屏幕。每项测试同时检查消息数量、内容与重复情况，不只看屏幕是否还亮着。

短信终端的难处，往往不是收到第一条消息。把所有字节交给同一个接收入口，再认真处理失败后的状态，才有机会让第几百条消息也走完整条链路。

创作来源与许可：立创开源广场《EDA-Pager寻呼机》，EDA课程案例团队，项目成员 JasonYANG170；页面标示许可为 GPL 3.0，工程与素材核对日期为 2026-09-20。图 1～2 为该项目实物照片的裁剪、轻微对比度调整与锐化版本；图 3～7 来自对应工程在嘉立创 EDA 编辑器中的重新导出与局部排版，PCB 图另做亮度调整。上述引用素材保留其原有 GPL 3.0 许可，工程可从项目页面获取，不因本文的平台许可选项而改变。图 8 为本文绘制的流程图，图 9 根据本次实际验证日志制作。

本文重新组织技术分析，并独立编写 AT 接收诊断工程与测试，未复制项目正文；原工程与固件不包含在新代码附件中。本文新增文字与图 8～9 按 CC BY 4.0 分享，独立代码按附件 MIT 许可分享。软件验证范围仅限文中所述，不包含实体硬件、联网及收信效果验证。
