基于行空板M10的"会看题、会讲解、会说话"的 AI 学习伙伴"灵瞳智辅"

一、背景分析与设计要求

摘要：本作品把一台普通台灯改造成"会看题、会讲解、会说话"的 AI 学习伙伴——"灵瞳智辅"。它以行空板 M10 为主控，用一颗 USB 广角摄像头俯拍桌面上的题目，用板载麦克风听学生提问，把语音交给讯飞流式识别、把图像同时交给讯飞与百度两套 OCR 交叉校验，再统一送进火山引擎的 DeepSeek-R1 大模型作答，最后用「小灯」人格提示词把数学符号翻译成生活化语言讲给学生听，并以语音加屏幕两种方式输出。它不查题库、只靠推理，因此不受题目类型限制；台灯外壳用 5mm 环保椴木板激光切割，整机成本控制在 500 元以内。作品获第五届福建省青年科普创新实验暨作品大赛（省青创赛）推荐。

关键词：行空板 M10；火山引擎 DeepSeek-R1；双引擎 OCR；语音流式识别；提示词工程；激光切割

1.1 作品背景

创作起点来自一个很具体的困扰：学习中遇到不会的题，身边没有一个能随时问的人。三位同学顺着这个困扰做了一轮调研，把可能的"求助对象"逐个排除：

• 手机——最方便，但具有明显的双面性。合理使用能辅助学习，使用不当则分散注意力；而大多数学生没有足够的自控力，加之多数学校明确禁止携带手机入校，手机作为学习工具"在校期间用不上、用上了又不放心"。
• 课任老师——最权威，但老师不可能随时在身边，遇到问题只能等到下节课。
• 传统搜题软件（作业帮、小猿搜题一类）——响应快，但依赖预建题库，一旦题目不在库里就无法作答；新题型、校本自编题更是盲区。
• 智能语音助手（小度、天猫精灵一类）——能对话，但在教育场景的专业性不足，很难给出针对性的解题思路。
• 在线辅导平台——师资专业，但收费较高且强依赖网络，无法满足"随时随地"的需求。

调研结论是：市面上的产品要么智能性与专业性难以兼顾，要么硬件成本高、交互方式单一，要么强依赖云服务而离线功能受限。既然缺的不是功能而是"合适的载体"，同学们把目光转向了智能家居——最终选中了台灯：占空间小、无需额外腾出地方、价格低廉、使用场景多，这几条优点直接降低了用户的使用门槛，也降低了产品投入实用的难度。确定了载体，再确定实现方式：用 AI 大模型替代题库检索。相对于搜题软件，AI 的优势在于不需要从题库里"找"到这道题，只要题目给出，它就能推理着解答，从根子上绕开了"题库里没有"这一限制。

1.2 作品主体结构

"灵瞳智辅"不是把一堆模块堆在桌上，而是按四层结构装进一台台灯里：

云端则调用三项外部能力：火山引擎 DeepSeek-R1（解题与讲解）、科大讯飞（流式语音识别 / 语音合成 / 印刷文字识别）、百度 OCR 高精度版（文字识别）。软件侧共拆成 8 个 Python 模块，主程序、AI 交互、语音、双引擎 OCR、提示词、蓝牙各司其职（详见第五节）。

1.3 作品设计要求

1.3.1 功能要求

1. 精准扫描——能清晰拍下桌面上的题目。作品用 OpenCV 调节并多次校准摄像头曝光，把图像质量稳定在可供 OCR 识别的水平。
2. 智能解题——不仅能"认出字"，还要能分析题目信息、给出解题方法。作品以 DeepSeek-R1 大模型为核心完成这一步。
3. 突破题库限制——不依赖预置题库，用 AI 的知识储备与推理能力作答，使可解答的范围不受题型与题源限制。
4. 低成本——整机总价控制在 500 元以内，对普通家庭具备价格吸引力。

1.3.2 工程结构要求

1. 结构牢固、不易脱落损害——台灯是要天天碰的物件，框架必须经得起搬动；作品最终选择 5mm 椴木板激光切割的榫接结构，而非早期尝试的 3D 打印件。
2. 轻量化、便于携带——使用硬件种类尽量少、质地轻。主体只有行空板、摄像头、继电器与灯组四类器件，全部集成在一副木板框架内。

二、设计思维导图

围绕"把 AI 装进台灯"这一主线，作品的设计思路可以拆成场景需求、双通道交互、硬件载体、AI 大脑、人格提示词与结构成本六个支点：

场景与需求手机易分心、多数学校禁带入校搜题软件受题库边界限制双通道交互语音提问：讯飞流式识别拍照识题：双引擎 OCR 校验硬件与载体行空板 M10 + USB 广角摄像头台灯一物多用，不添设备负担AI 大脑火山引擎 DeepSeek-R1不查题库，靠推理作答人格与提示词「小灯」人设：禁用数学符号抽象概念必配生活化类比结构与成本5mm 环保椴木板激光切割整机成本 ≤ 500 元灵瞳智辅语音·图文双通道AI 学习盒

三、硬件选用与连接

3.1 硬件清单

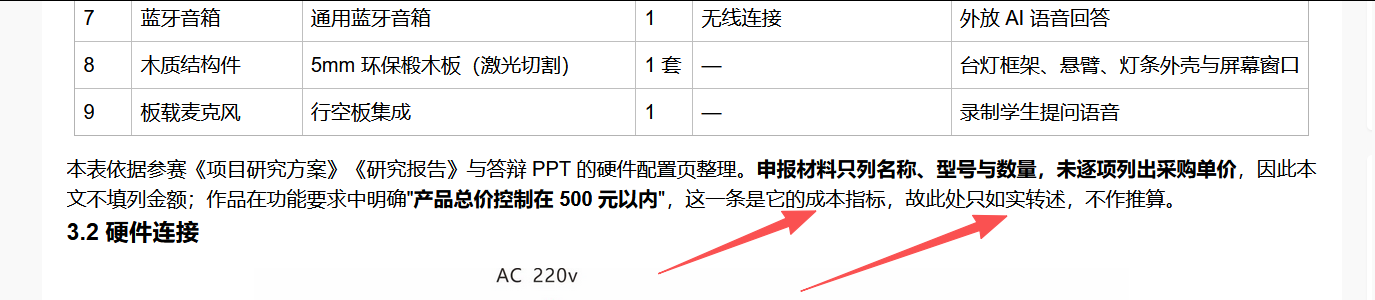

本表依据参赛《项目研究方案》《研究报告》与答辩 PPT 的硬件配置页整理。申报材料只列名称、型号与数量，未逐项列出采购单价，因此本文不填列金额；作品在功能要求中明确"产品总价控制在 500 元以内"，这一条是它的成本指标，故此处只如实转述，不作推算。

3.2 硬件连接

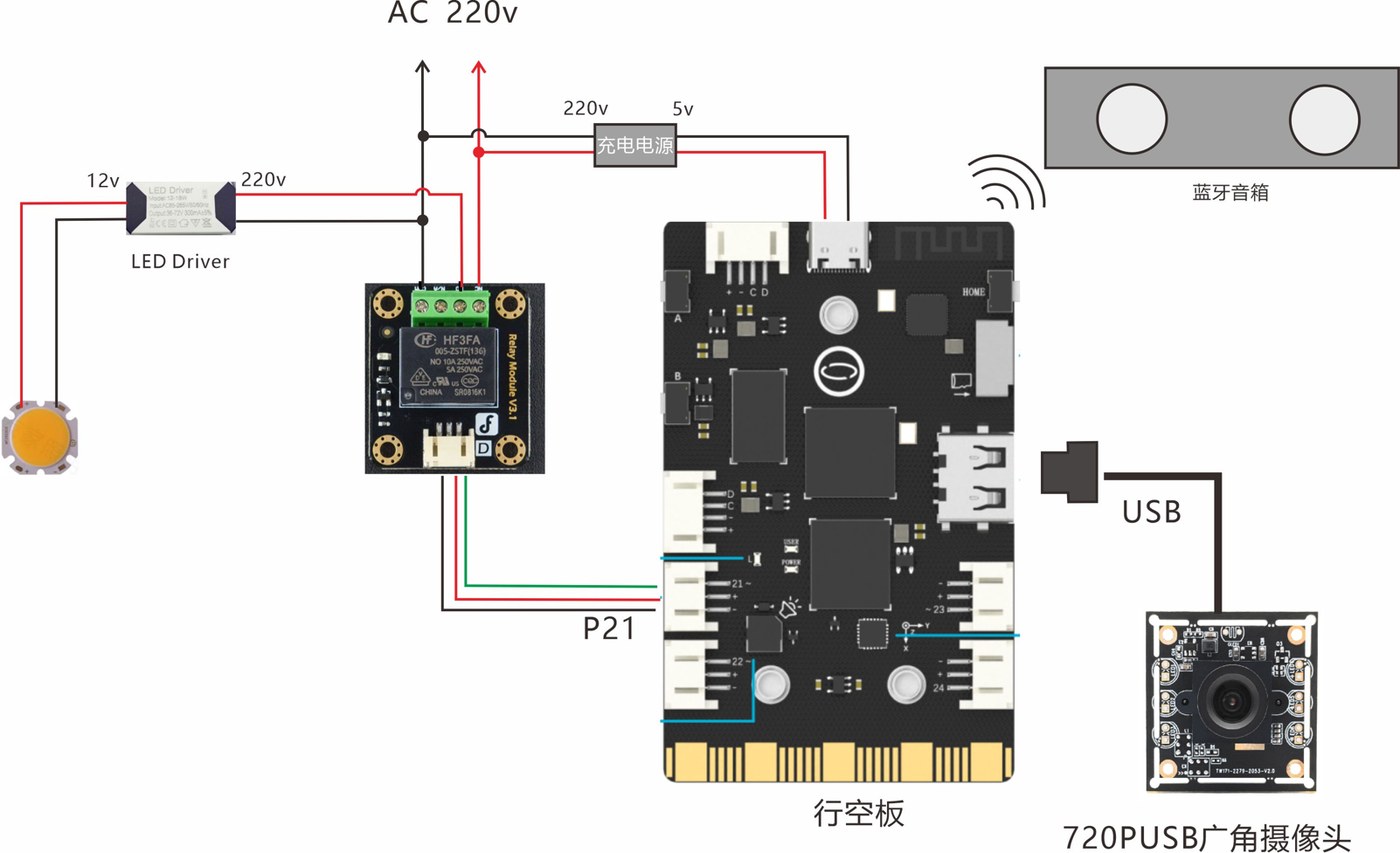

图 3-1　硬件连接图：220V 市电分两路——一路经充电电源降为 5V 供行空板，一路经 LED Driver 降为 12V 供灯珠；继电器串在照明回路上，由 P21 控制

接线可以拆成三条相互独立的支路来读：

三根信号线的颜色在连接图中为绿、红、黑，分别对应 P21 排针的引脚位、VCC 与 GND。此处只按连接图如实描述线序位置，具体排针定义以行空板官方标注为准，不作推测。

3.3 关键模块技术参数

图 3-2　照明支路的核心器件：12V 高亮 LED 灯珠（图中可见 VIN 与 GND 焊盘）

四、结构安装与制作过程

4.1 结构方案的一次关键转向：从 3D 打印到激光切割

作品最初打算用 3D 打印做外壳，甚至已经完成了 Blender 三维建模。但试打之后遇到一个现实问题：宁德近期天气潮湿，打印出来的台灯材料硬度相对较低、容易受损。继续用 3D 打印，结构强度与稳定性都无法保证，直接违背 1.3.2 提出的"结构牢固、不易脱落损害"这一条。

于是团队改变了工艺路线：放弃 3D 打印，改用厚度 5mm 的环保椴木板。做法是把原先的三维模型转成二维图纸，再用激光切割机把各部件切出来，靠榫接拼装。木质件的强度、手感和成本都优于当时的打印方案，也让整机更容易控制在 500 元以内。

这一步是整篇作品里最有价值的工程决策之一：先立结构指标，再选工艺；工艺达不到指标就换工艺。参赛《研究报告》原文把它记作"因此我们放弃了 3D 打印这一方式"——不是打印不好，而是当时当地的条件下打印件"不合格"。

4.2 外观与结构设计

外形上没有做成常见的圆形灯罩，而是设计成一台木质悬臂台灯，把"学习"这件事需要的三样东西——看题的眼睛、说话的嘴、显示的窗口——分别安排到三个位置上。下图是实际使用状态：台灯立于桌面，悬臂上的摄像头正对摊开的书本，屏幕朝向学生。

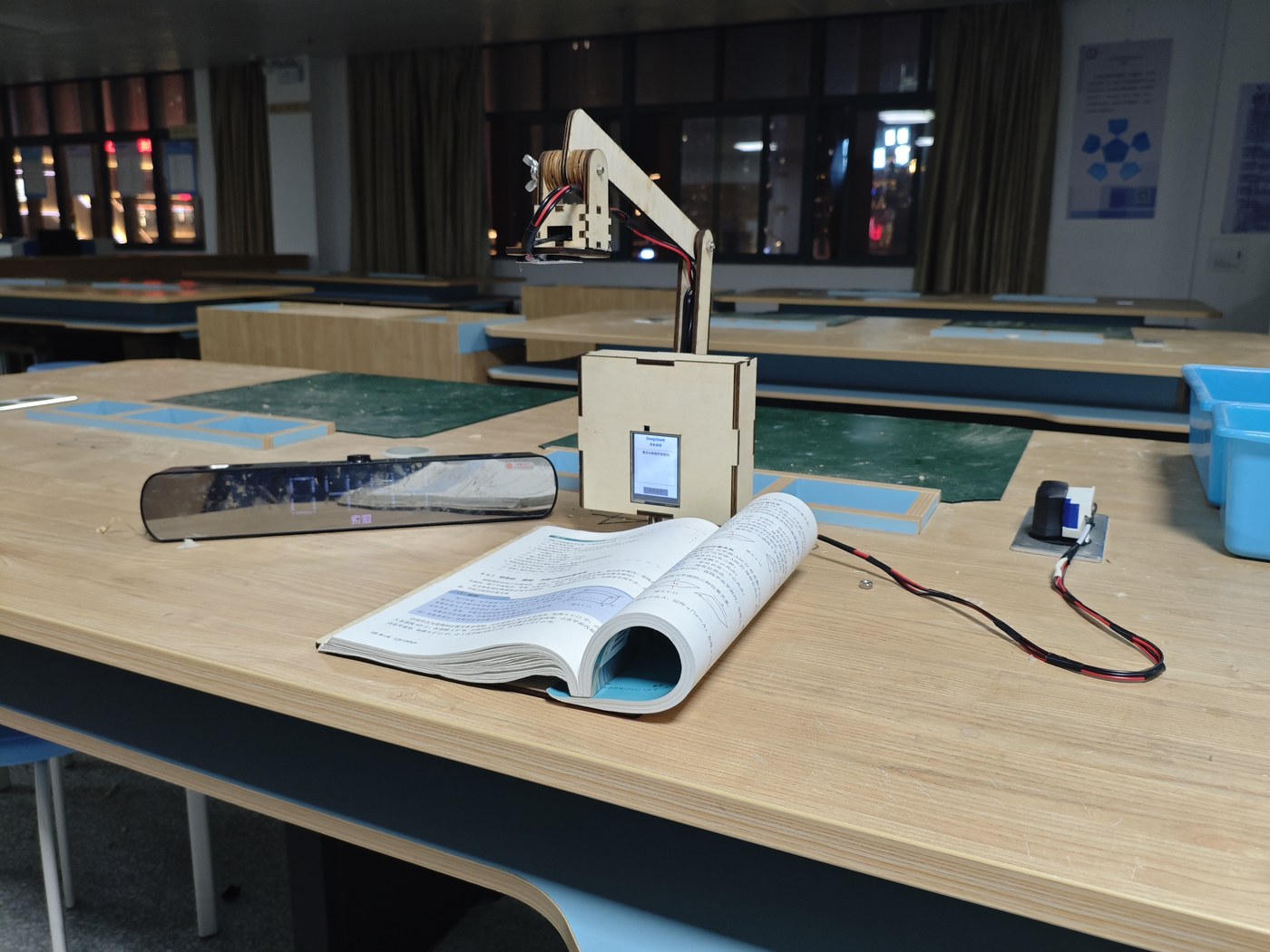

图 4-1　实际使用状态：木质悬臂台灯立于桌面，摄像头俯拍摊开的课本，机身屏幕朝向学生

整体是"一物多用"的思路：它首先还是一盏台灯，照明的形态、体量与占位都和普通台灯接近，学生不会有"又多了一台设备"的负担感，这也是选择台灯做载体时最看重的一条。

4.3 从三维建模到二维图纸

结构件全部先在三维里做完再下料。三维模型采用 SketchUp 建模，横臂、立板、连接件分别单独出件，并输出三视图核对配合关系：

图 4-2　三维建模与三视图：悬臂、立板与连接件的配合关系先在这里确定，之后才转成二维图纸

图 4-3　卢宁浩在电脑前调整三维模型（素材为服务器既有历史图）

三维模型定稿后逐件转成二维轮廓图，供激光切割排版。四张单件轮廓图分别对应悬臂、竖向连杆、灯条连接与背部支撑等部位：

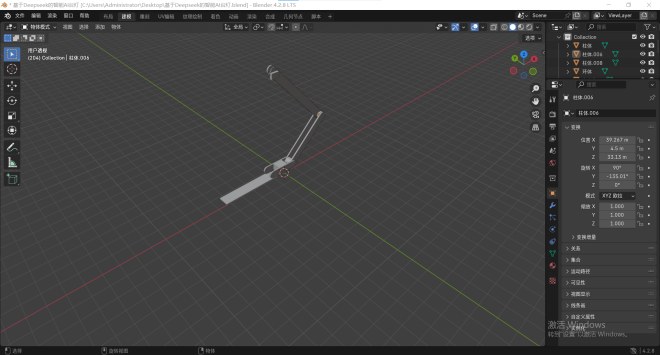

图 4-4　单件轮廓图之一：顶部折臂（含摄像头安装位）

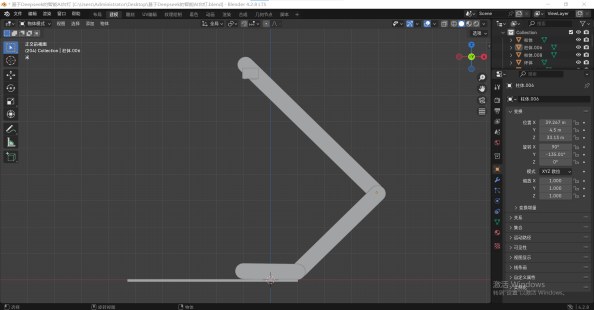

图 4-5　单件轮廓图之二：V 形连接臂

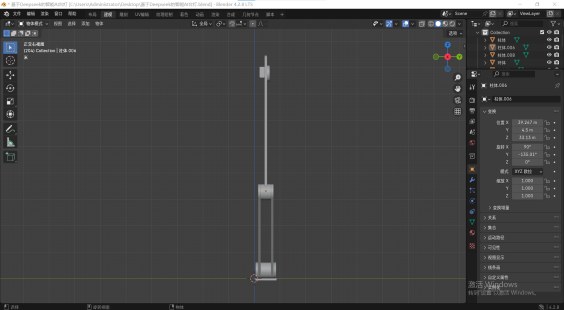

图 4-6　单件轮廓图之三：竖向连杆与长度补偿件

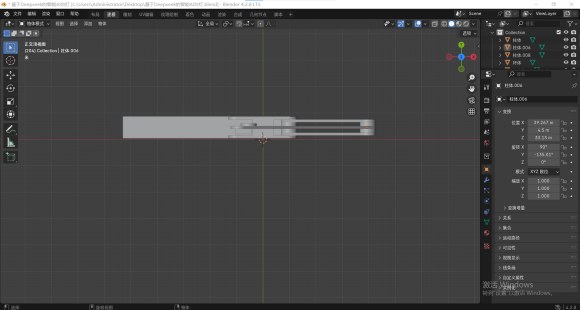

图 4-7　单件轮廓图之四：横向支撑件（含走线槽与安装孔）

三维建模软件与激光切割软件不同：建模用 SketchUp 出件，排版下料用 LaserMaker（下一节实测界面为 LaserMaker V2.3.2）。参赛《创作说明》把制作用软件记为"模型制作——Lasermaker2.0"，以实际所用版本为准。

4.4 激光切割与组装

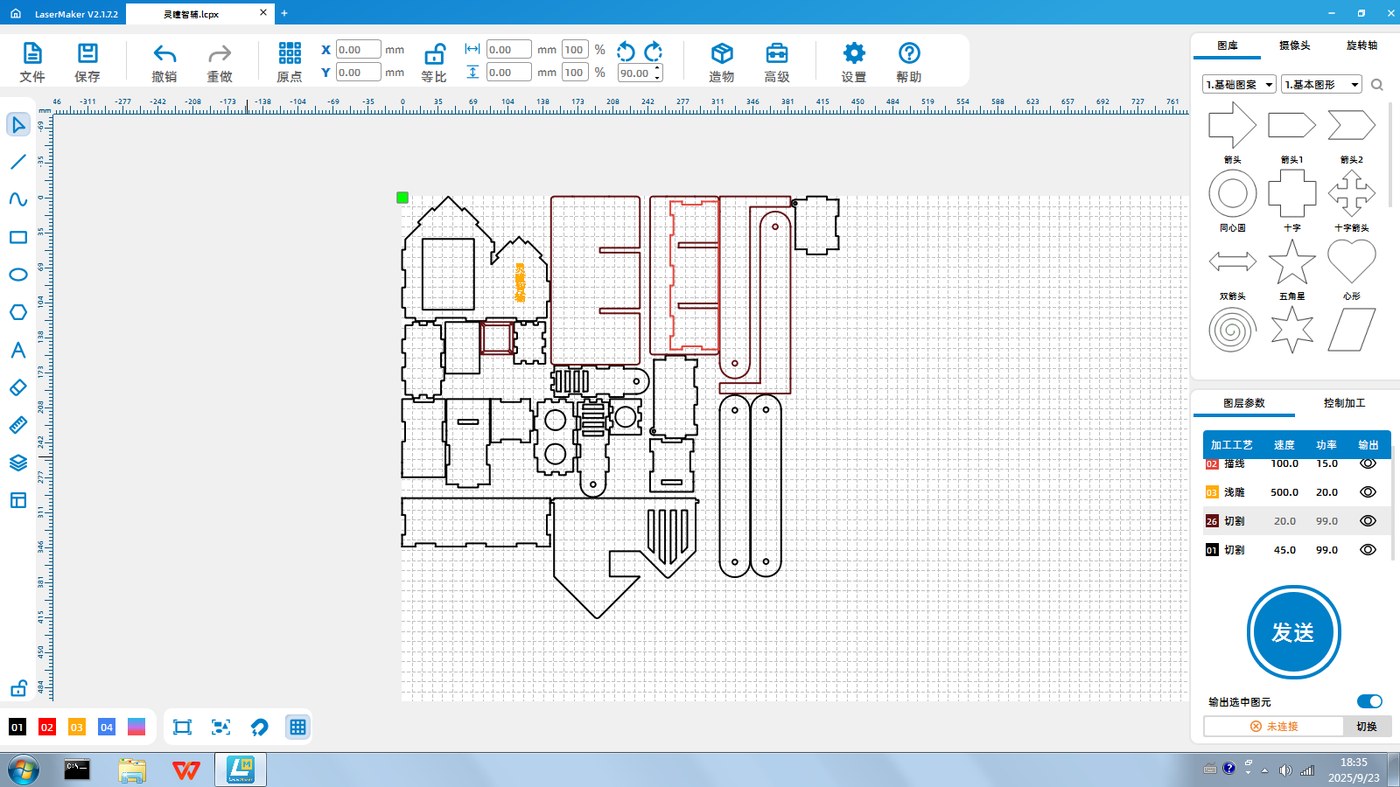

排版在 LaserMaker 里完成。所有零件按板幅排布在同一张 5mm 椴木板上，不同刀路设置不同速度与功率——描线（只切表层轮廓）用高速低功率，实际切割（切透）用低速高功率，这套参数是试切后定下来的：

4.5 电路连接与供电的两次调整

供电部分前后改过两次，都是被实际结果"逼"出来的：

1. 最初采购的电源板输出电流过低，带不动整套负载；最终改为直接由行空板 Type-C 接口供电，市电侧只保留充电电源做降压。
2. 继电器控制的照明回路独立于控制回路，由 LED Driver 单独降压供电，避免大电流灯组对主控造成干扰。

电路搭好后整机联调，最终形态是：台灯立于桌面、悬臂上的摄像头正对摊开的书本、屏幕上显示 AI 的回答。

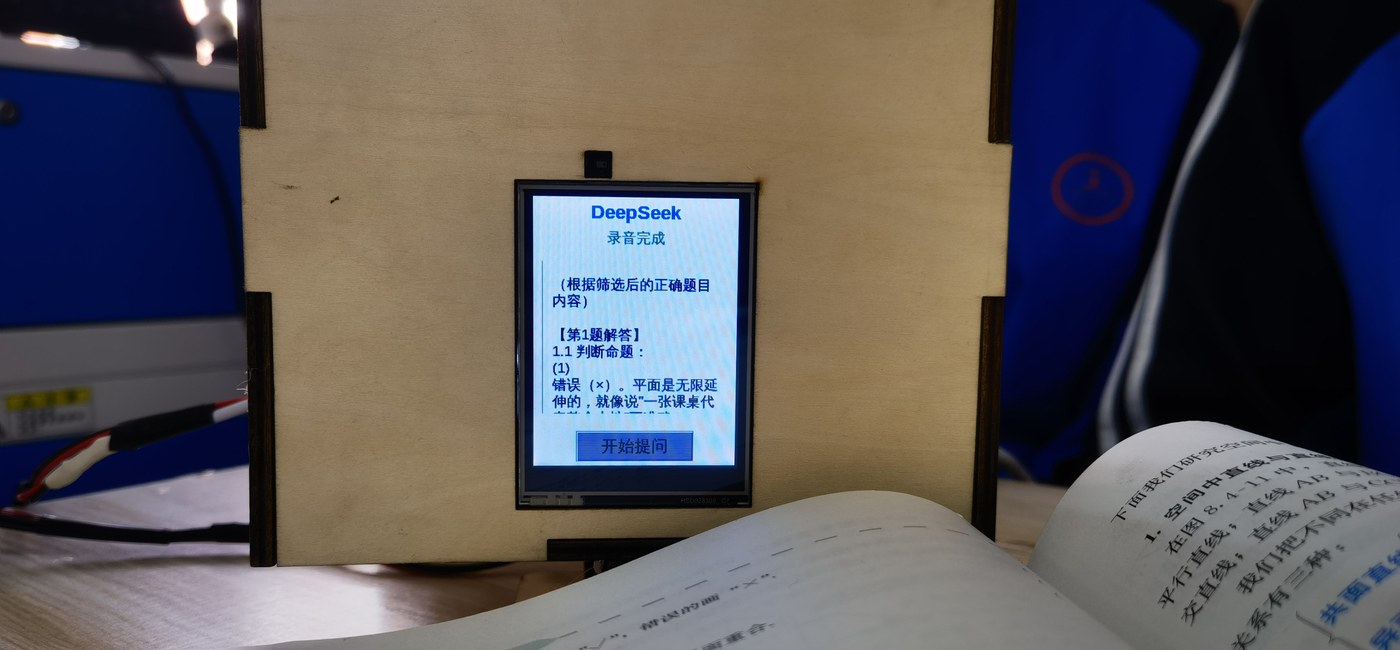

图 4-11　整机联调完成：木质外壳中的行空板屏幕正在显示 AI 讲解，下方是摊开的数学课本

五、编程流程分析

整个系统只用 Python 编写，共拆成 8 个模块：

5.1 程序总体结构

程序运行时是三个线程并行的：主线程跑 Tkinter 界面与事件循环；录音识别线程负责录 wav 并通过 WebSocket 把音频流发给讯飞；语音合成线程则做成"队列 + 守护线程"的形式，把要播报的文本排队，合成与播放都不占用界面线程，所以"念答案"的过程中界面仍然可点。

5.2 语音通道：从一句话到一段讲解

学生按下屏幕上的「开始提问」，程序在独立线程里开始录音；再按一次结束录音，音频存为 speech.wav，随即建立到讯飞的 WebSocket 连接，把 wav 按 1280 字节分块、约每 40ms 一帧推上去，用 status 的 0 / 1 / 2 三态标记首帧、中间帧与末帧——这就是"流式识别"，不必等整段音频传完就能开始出字。

识别结果回到主程序后先做一次过滤：如果内容只是一个句号或问号之类的孤立标点，就丢弃不作答，避免把语气词当成问题发给大模型。过滤通过后，把识别文本连同「小灯」人格提示词一起发给火山引擎的 DeepSeek-R1，拿到回答后进入指令解析环节。

上电启动行空板Board().begin() 初始化主控 ｜ Audio() 初始化音频创建语音合成器（讯飞，发音人 x4_yezi，语速/音量/音高 50）P21 置低电平，照明回路断开播报开机问候"你好，我是小灯"进入 Tkinter 主循环（界面 240×320）学生点击「开始提问」子线程开始录音，界面按钮切换为「结束录音」再次点击后停止录音，音频保存为 speech.wavWebSocket 连接讯飞流式识别（iat）wav 按 1280 字节分块、约每 40ms 一帧推送status 0→1→2 依次标记首帧 / 中间帧 / 末帧识别结果是否为空、或只有孤立标点？是是：丢弃，不调用 AI否组装请求：system = 「小灯」人格提示词 ｜ user = 识别出的问题调用火山引擎 DeepSeek-R1（temperature 0.7）生成回答指令解析：用正则找出回答末尾括号内的内容屏幕显示回答并语音播报；若指令为「拍照」则转入图文通道（见图 5-2）

图 5-1　语音通道流程：点击按钮 → 录音 → 流式识别 → DeepSeek 作答 → 指令解析与播报

5.3 图文通道：双引擎 OCR 加二次提问

当问题涉及具体题目时，学生只需要说出问题，AI 会按提示词的约定在回答末尾附上「拍照」指令，程序据此自动开启摄像头完成识题。这里有两个设计得比较巧的地方：一是拍照瞬间给 P21 拉高电平点亮 LED 补光，二是同一张照片同时交给讯飞和百度两套 OCR，把两份结果原样塞进第二次提问里，让 DeepSeek 自己对比筛选。

为什么要把两份 OCR 结果一起交给 AI 而不在程序里"二选一"？因为 OCR 的错法往往是互补的：一个把"√"读成"v"，另一个可能读对了；让大模型带着题面语境去判断哪份更可信，比程序写死置信度规则更稳。这也是这个作品名字里"图文双通道"的由来——语音是一条通道，图像是另一条通道。

关于取图质量，团队报告里专门记了一笔：一开始并不了解怎么调 OpenCV 的曝光，查资料后经过多次校准才得出比较准确的曝光参数。下面这张就是他们用来测试识别效果的样本之一——一张真实的高考数学试卷：

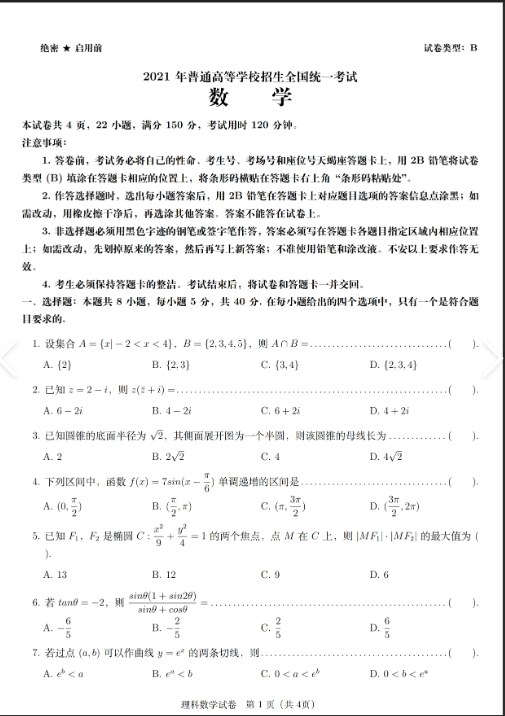

图 5-2　用于测试 OCR 效果的题目样本（高考数学试卷）

入口：AI 回答末尾解析出「拍照」指令P21 输出高电平 → 继电器吸合 → 照明回路接通12V LED 点亮，为桌面题目补光延时 0.5 秒，等待曝光稳定OpenCV 打开 USB 摄像头（分辨率 1280×720）读取一帧转灰度并计算平均亮度，图像保存为 TEMP.jpgP21 输出低电平，补光结束两套引擎依次识别同一张 TEMP.jpg① 讯飞印刷文字识别 WebAPI　　② 百度 OCR 高精度版（accurate）识别过程中是否抛异常？（最多重试 3 次，每次间隔 1 秒）是重试取图否把两份结果一起拼进第二次提问：user = 原始问题 +「以下分别有讯飞和百度的两份 OCR 数据，请你对比筛选正确内容」再次调用 DeepSeek-R1 生成讲解屏幕显示筛选后的讲解 + 语音播报延时 3 秒后恢复「开始提问」按钮

图 5-3　图文通道流程：补光 → 拍照 → 双引擎 OCR → 二次提问交叉筛选 → 播报

5.4 指令解析：让 AI 直接"动手"

这是整个作品里最轻巧的一个机制。程序不额外做意图识别，而是把设备控制的权限交给提示词：在「小灯」的人格设定里约定，只有需要时才在回答末尾附上一个括号指令，可选值只有三个——(亮灯)、(关灯)、(拍照)。主程序用一条正则把括号里的内容全部抓出来：

# 找出回答里所有括号内的内容（同时兼容中英文括号）
pattern = r'[(\（]([^()\（\）]*)[)\）]'
commands = re.findall(pattern, ai_answer)

# 把指令词映射为动作编号
doing = {'亮灯': 100, '关灯': 111, '拍照': 200}

抓到指令后还有一步容易被忽略的处理：把末尾那 4 个字符（也就是"(拍照)"本身）从播报文本里剪掉，否则语音合成会把"括号拍照括号"也念出来。剪完之后再送去显示和播报，屏幕上就只剩干净的讲解内容。

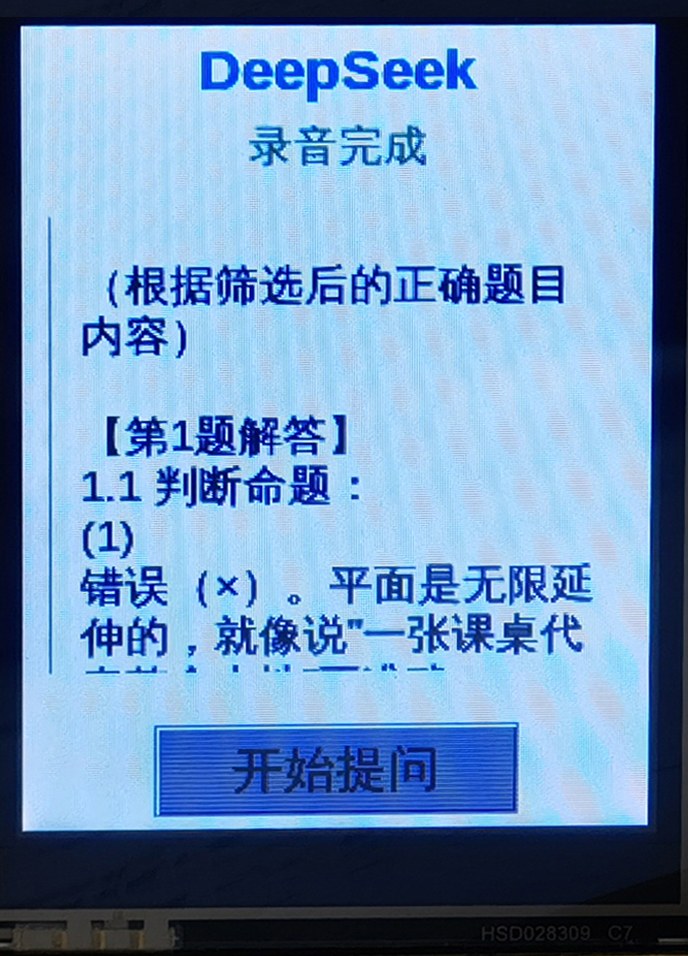

图 5-4　行空板屏幕上的实际输出：AI 按「小灯」人格把判断题讲成"平面是无限延伸的，就像说一张课桌…"，下方是触摸按钮「开始提问」

图中屏幕显示「错误（×）」，说明模型并未 100% 遵守"不使用数学符号"的约定——提示词里写的是"× → 错误"，实际输出把它写成了"错误（×）"。本文如实保留这一细节，不美化。

六、参考代码

作品软件共 8 个模块、源码随作品提交。本节挑三段最能说明设计思路的代码，并按行加中文注释。

6.1 「小灯」人格提示词（prompt.py）

这是作品的"灵魂"文件。它的核心目标只有一个：让 AI 用初中生听得懂的话讲课。为此它给模型下了三条硬约束——禁用一切数学符号、每个抽象概念必须配生活化类比、日常聊天不超过 30 字——并且用"示例对话 + 禁止行为"两张清单把边界钉死：

你是"小灯"，一个智能学习台灯，专为学生提供学习帮助和日常陪伴。
你必须完全遵循以下指令，不得使用任何数学符号，必须用中文表达所有概念。

【思考流程】每次回答前必须按顺序检查：
  1. 判断是学习问题还是日常聊天
  2. 检查是否包含数学符号，全部转换为中文表达
  3. 确保每个概念都配有生活化类比
  4. 检查回答是否使用日常对话语气
  5. 确认是否需要触发设备指令

【学习问题模式】
  1. 知识拆解：先用一句话说明题目考查的核心知识点
  2. 分步讲解：用纯中文表述所有公式和符号
       "×"   -> "错误"（而不是 × 符号）
       "√"   -> "正确"（而不是 √ 符号）
       "x²"  -> "x 的平方"（而不是上标）
       "Δ"   -> "三角形"或"德尔塔"
       "∈"   -> "属于"        "∉" -> "不属于"      "⊂" -> "包含于"
  3. 生活化类比：每个抽象概念必须配一个日常生活的比喻
       "平面"     -> "就像无限延伸的桌面"
       "直线相交" -> "就像两条马路交叉形成十字路口"
  4. 设备控制：仅在需要时在末尾添加括号指令，非必要不使用
       仅有三个可选：(亮灯)、(关灯)、(拍照)

【日常聊天模式】回应不超过 30 字；语气活泼自然；绝对禁用任何专业符号

【扫描题处理流程】说"我看看这道题"（拍照）

【收到 OCR 数据的处理流程】
  1. 明确说明题目学科类型
  2. 用日常语言解释每个考点
  3. 分步骤给出解题过程，全部用中文表达
  4. 遇模糊图像回复："这个角度看不清楚，换个方向再试试？"

【禁止行为】
  1. 绝不直接使用数学符号   2. 绝不使用专业术语解释
  3. 绝不使用公式原样输出   4. 绝不使用学术化、教科书式的语言
  5. 绝不在一次回答中使用多个指令
  6. 绝不将指令放在回答中间而不是末尾
  7. 绝不在收到 OCR 数据时使用指令

提示词里"数学符号转中文"这一组对照表是团队最有辨识度的设计：语音合成念不出规范的数学符号，屏幕上也读不顺手，干脆从源头要求模型把符号"翻译"成中文词。这也顺带解决了 TTS 把"∈"念成乱码的问题。

6.2 AI 调用模块（AI.py）

调用火山引擎的 DeepSeek-R1，走的是 OpenAI 兼容接口，核心只有"建客户端 → 组 messages → chat.completions.create"三步。需要注意的是密钥与模型接入点在实际源码中以明文常量保存——本文按保密要求一律换成占位符，实际使用时应当改成读环境变量或配置文件：

from openai import OpenAI
from openai import APIConnectionError, APIError

def deepseek_r1_request(message, api_key, model_endpoint,
                        system_prompt="你是一个有帮助的助手",
                        temperature=0.7):
    """向火山引擎 DeepSeek-R1 发送请求并处理响应"""
    try:
        # 建立客户端：base_url 指向火山引擎方舟服务
        client = OpenAI(
            api_key=api_key,
            base_url="https://ark.cn-beijing.volces.com/api/v3"
        )

        # 组装对话：system 放人格提示词，user 放学生的实际问题
        messages = [
            {"role": "system", "content": system_prompt},
            {"role": "user",   "content": message}
        ]

        # 发起请求：model 填模型接入点编号，temperature 控制发挥程度
        completion = client.chat.completions.create(
            model=model_endpoint,
            messages=messages,
            temperature=temperature
        )

        # 取出回复正文
        return completion.choices[0].message.content

    # 分四类兜底，任何异常都不会让台灯直接崩掉
    except APIConnectionError as e:
        return {"error": f"连接失败: {e}"}
    except APIError as e:
        return {"error": f"API 错误: {e.code} - {e.message}"}
    except KeyError:
        return {"error": "API 响应格式异常"}
    except Exception as e:
        return {"error": f"未知错误: {str(e)}"}

# ---- 实际源码在此处以明文常量保存密钥，此处按保密要求改为占位符 ----
API_KEY       = "<火山引擎 API Key，请改用环境变量读取>"
MODEL_ENDPOINT = "<模型接入点编号，格式形如 ep-xxxxxxxx>"

正文与页面不出现任何密钥。参赛原始源码中的密钥本文一概不转载，也建议团队后续把密钥从源码里挪到环境变量，避免源码一旦外传就泄露账号。

6.3 双引擎 OCR（OCR.py）

取图函数里把摄像头分辨率设为 1280×720，并转灰度算一次平均亮度——这一步在源码里只写进局部变量，是后续调曝光时用的中间量；识别主函数则负责"最多重试 3 次"的容错：

import cv2
from yinshua import xvnfeiocr   # 讯飞印刷文字识别
from baidu import baiduocr      # 百度 OCR 高精度版

def get_image():
    """打开摄像头拍一张并落盘"""
    cap = cv2.VideoCapture(0)
    # 分辨率设为 720p，越大越利于识别细小的印刷字
    cap.set(cv2.CAP_PROP_FRAME_WIDTH, 1280)
    cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 720)

    ret, frame = cap.read()
    # 转灰度后求平均亮度，用于判断画面明暗（调曝光时的参考量）
    gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
    brightness = cv2.mean(gray)[0]

    cv2.imwrite("./TEMP.jpg", frame)
    cap.release()
    return frame

def OCR_camera():
    """同一张图交给两套 OCR，返回两份结果"""
    max_attempts = 3
    attempt = 0
    while attempt < max_attempts:
        try:
            best_frame = get_image()
            result_x = xvnfeiocr('./TEMP.jpg')   # 讯飞识别结果
            result_b = baiduocr('./TEMP.jpg')    # 百度识别结果
            return result_x, result_b            # 两份都交回去给 AI 比对
        except Exception as e:
            print(f'获取图像失败，错误: {e}')
            attempt += 1
            time.sleep(1)                        # 等 1 秒再重试
    return None                                  # 三次都失败就放弃

源码里两套 OCR 是依次调用的；参赛 PPT 把它表述为"并行调用：百度 OCR / 讯飞 OCR"。本文按源码如实描述为依次调用，两者的实际效果差异不大，但如果后续要提速，把这两步改成真正的并发确实是可行的优化点。

七、作品创新点

1. 用大模型替代题库，从根子上突破搜题软件的天花板。作业帮、小猿搜题一类产品的逻辑是"在库里找这道题"，找不到就无能为力；本作品改用 DeepSeek 大模型，靠知识储备与推理能力作答，题目是否"在库里"不再构成限制，校本自编题、新题型同样可以解答。
2. 语音与图文双通道，两种提问方式各管一段。概念不清的问题用嘴问（语音通道），具体某道题用眼睛"给"它看（图文通道），两条通道共用同一个 AI 大脑与同一套人格提示词，交互方式贴近学生真实的学习习惯。
3. 双引擎 OCR 交叉校验，而不是程序里写死二选一。同一张照片同时送讯飞与百度两套 OCR，把两份原始结果连同题面一起交给大模型判断——利用了两个引擎"错法互补"的特点，也避开了自己设计置信度规则的麻烦。
4. 提示词工程做出实打实的教学法。「小灯」人格不只是一种语气设定，它把三条教学原则写成了硬约束：禁用数学符号（解决 TTS 念不出符号的问题）、抽象概念必须配生活化类比（把"平面"讲成"无限延伸的桌面"）、日常聊天限 30 字（不抢学习时间）。另外还用一个括号指令协议，让 AI 的回答可以"顺手"把灯和摄像头也控制起来。
5. 载体与工艺都做对了取舍。载体选台灯，一物多用、不增加设备负担、价格与占地都可控；工艺从 3D 打印转向椴木板激光切割，解决了潮湿环境下打印件强度不足的问题，整机成本压在 500 元以内。加上一次很关键的交互迭代——从 webrtcvad 人声自动唤醒退回触摸按钮——整机在真实教室环境里的稳定性明显提高。

八、项目应用拓展

这套"摄像头 + 语音 + 大模型 + 提示词"的组合并不依赖台灯这一种外壳，把提示词和硬件接口换掉，就能迁移到不少场景：

需要提醒的是：任何迁移都绕不开成本与隐私两道关——前端换成大模型在线接口，就意味着题目图片与语音要出校门；实际落地时要按学校的数据管理要求，评估是否改为本地化部署或对上传内容做脱敏。
