PIVOTECH 多协议调试器怎样守住帧边界

实验室里最容易堆满桌面的，往往不是主控板，而是“只解决一个接口”的小工具。USB 转串口、I2C 扫描器、SPI 转接板和临时 PWM 输出板各占一根线，换一次被测板就要重新接线、重新确认电平，还要回忆上一次测试到底用了哪组引脚。

PIVOTECH 的思路是把这些临时工具收进一块 RP2040 调试器里。它有 USB 连接、UART 探针、I2C 和 SPI 测试入口、PWM 与 ADC 观测、OLED 菜单，以及一个可以由 Web Serial 操作的上位机。今天不复述项目页的功能清单，而是沿着一条可迁移的工程线索检查它：硬件怎样把多种接口放在同一块板上，软件怎样在多模式之间切换，串口文本协议怎样处理分片和伪尾标记。

先把版本钉住

本文所有图片来自登录嘉立创 EDA 后重新导出的同一工程版本：板子为 PivotX 1.3，原理图为 Schematic1.0_2，PCB 为 PCB2_8。源码取自 64771367ba7d50a1d609e191f9b7385acaff708e，对应仓库中的 firmware/pivotech_1.1 和 webapp。项目页显示硬件许可为 OpenAtom OHL 1.0；源码仓库根目录没有发现软件 LICENSE 文件，所以本文只引用入口、网名和协议格式，附件也不重新打包上游固件。

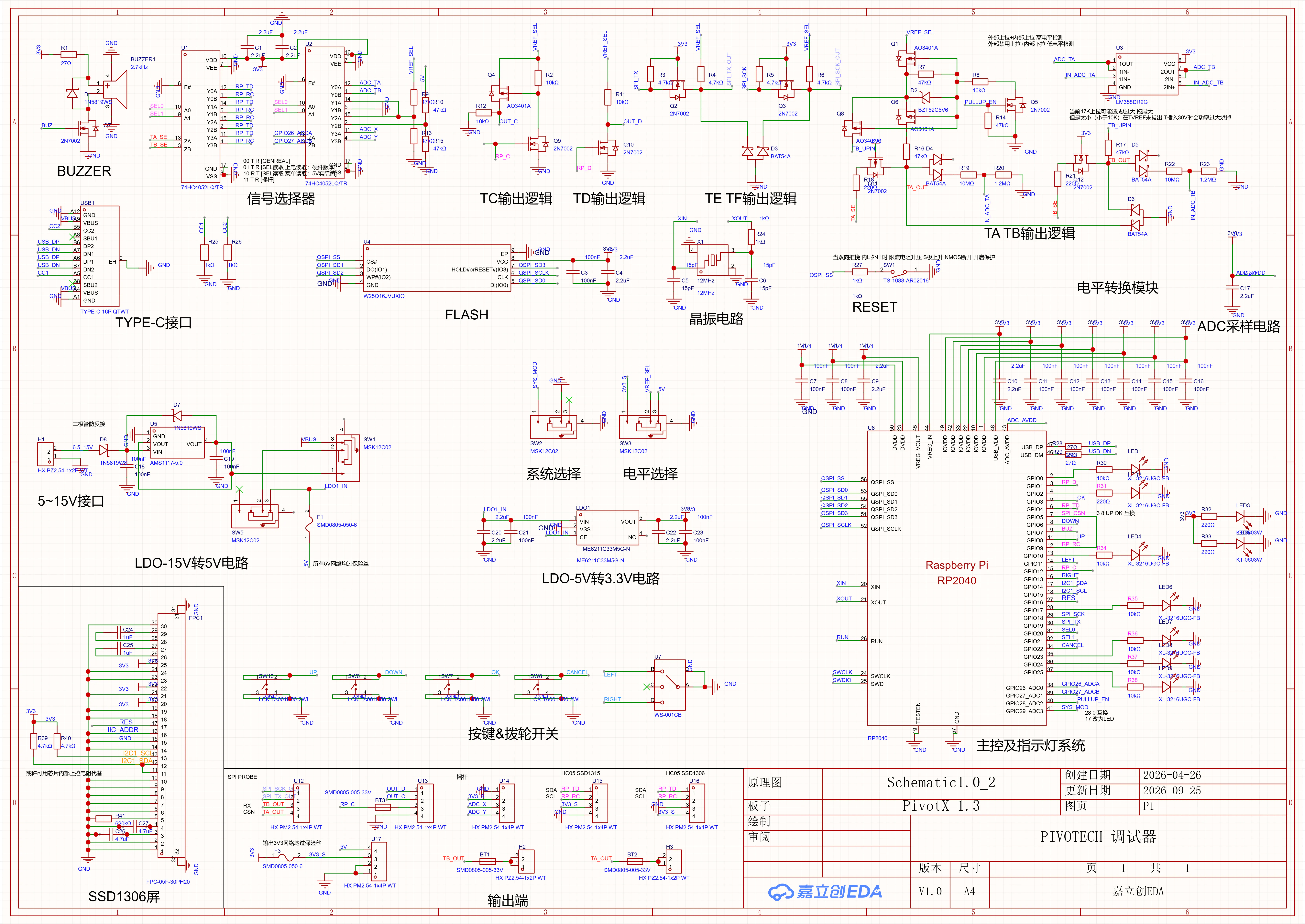

图1 立创EDA登录后导出的完整原理图，版本栏为 Schematic1.0_2，板子为 PivotX 1.3。

图1 同版本完整原理图。关键局部在后文单独放大。

图1先回答一个很实际的问题：这不是把几个模块简单拼在一起。左侧是供电、USB 和 Flash，中间包含信号选择、输出逻辑和电平转换，右侧才是 RP2040、ADC 采样与指示灯，底部还留出了探针和外设插座。后面每个判断都回到这张图的网名和版本栏。

先看电源边界，再谈接口复用

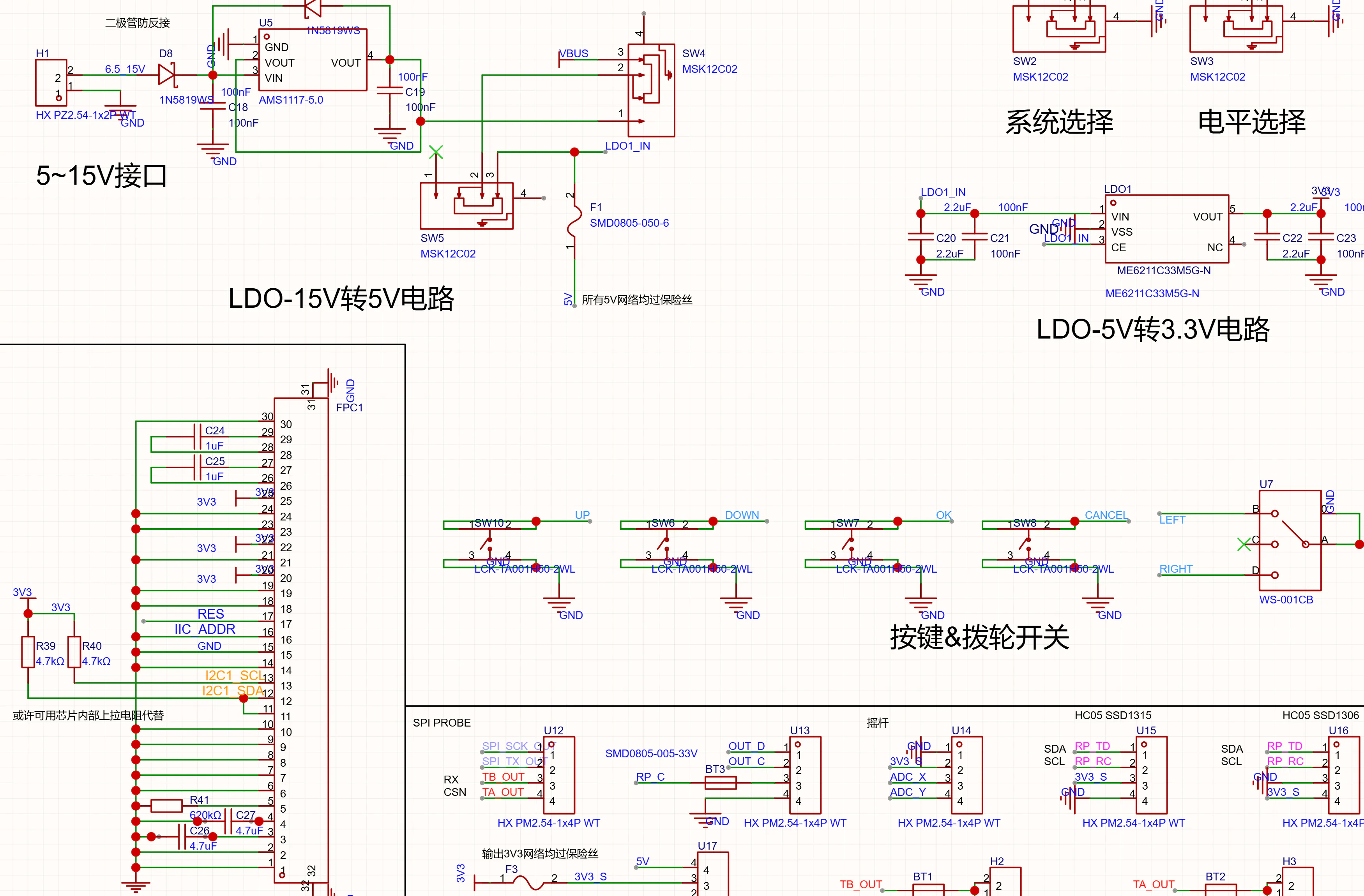

图2 同版本原理图中的5-15V输入、反接保护、5V与3.3V稳压链路。

图2 外部输入、反接保护和两级稳压。标注范围的矛盾见下文。

图2中的外部输入先经过 D8，再进入 AMS1117-5.0；SW4 选择外部稳压输出或 USB VBUS，后续经过开关和保险丝，ME6211C33M5G-N 再生成 3.3V。排查时先分清当前供电路径，比一上来怀疑 RP2040 更有效。

图纸标题写“5～15V”，输入网名却写“6.5_15V”，两处并不一致。外部输入经过二极管和线性稳压器，输入电压至少要覆盖 5V 输出、二极管压降及稳压器压差，不能把 5V 当成这条路径已验证的最低输入。高端输入还要核对器件额定值与散热；粗略估算若稳压器承受约 10V 压差、输出 100mA，仅这一颗器件就约耗散 1W。本文没有测温，也不推荐照图直接接 15V。

另一个更明确的问题在图3：CC1、CC2 的 R25、R26 均标为 1kΩ。普通 USB-C 受电设备的 Rd 标称值应为 5.1kΩ，1kΩ 不能当作标准受电配置复制。这里保留原工程截图用于审查，未修改云端板图，也没有把它写成已经修复或兼容性测试通过的硬件。

USB、启动存储与主控接口

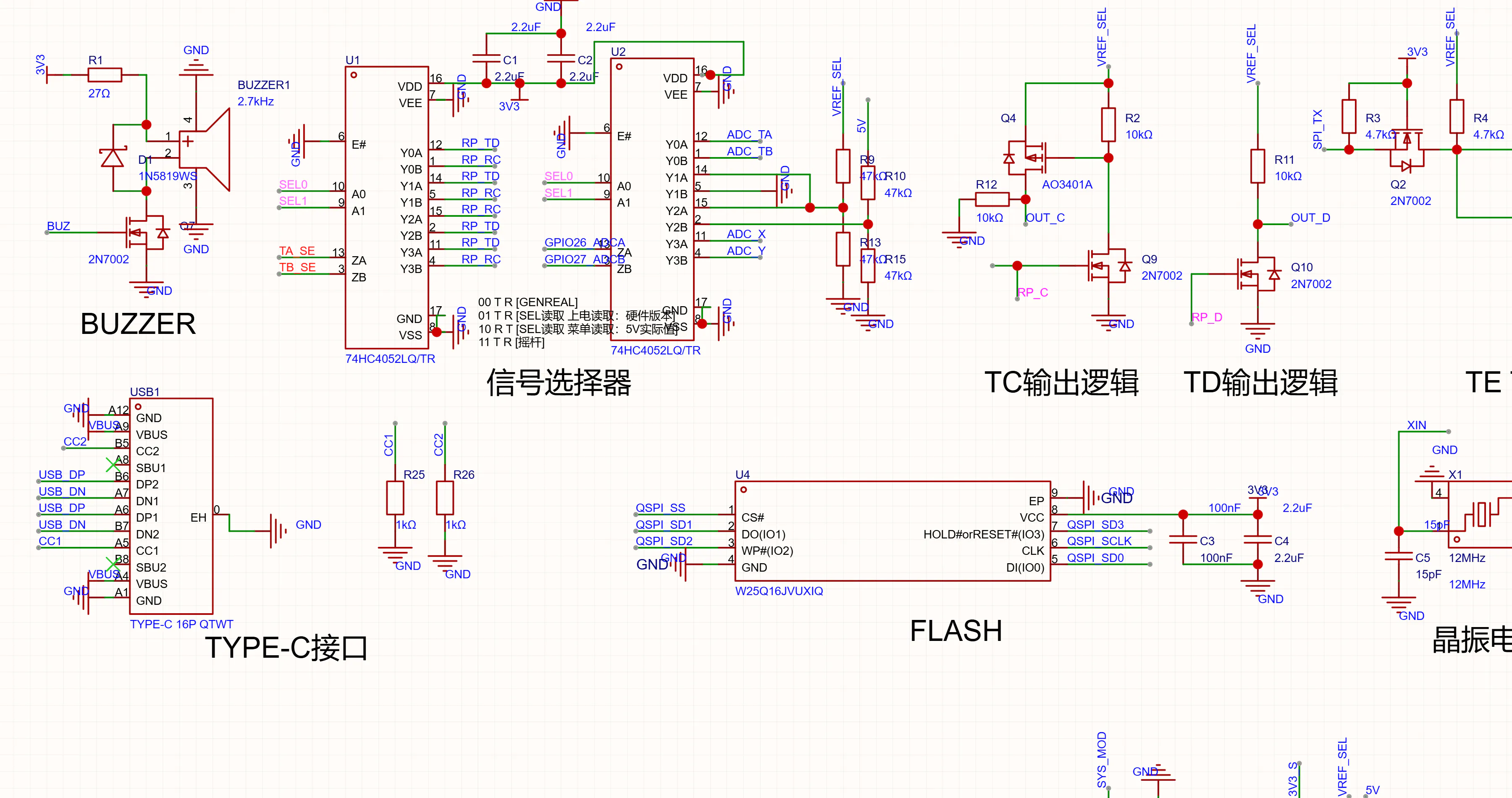

图3 Type-C的CC下拉、信号选择器、QSPI Flash和12MHz晶振。

图3 Type-C、信号选择器、Flash与晶振。USB串联电阻在图4。

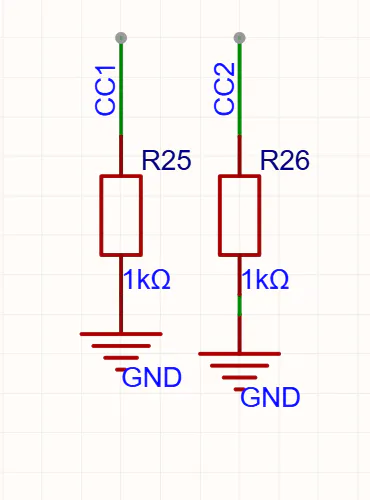

图3a CC1、CC2的下拉局部，R25、R26在原工程中均标为1kΩ。

图3a 原工程的CC下拉局部。这里展示的是审查对象，并非修改后的5.1kΩ设计。

图3把 Type-C 和启动存储放在同一个观察面上。QSPI 信号连接 W25Q16JVUXIQ，旁边是 12MHz 晶振；USB DP、USB DN 则在图4的 RP2040 一侧各串联 27Ω 的 R28、R29。固件的 CMake 文件启用了 USB stdio 和 UART stdio，并把 hardware_spi、hardware_i2c、hardware_pwm、hardware_adc、pico_multicore 等库纳入目标。

接口复用的难点在于切换时谁拥有 GPIO 和串口输入。main.cpp 里的标志用途并不统一：I2C 分支通知 Core 1 停止对应通信，SPI 分支打开后台任务，UART 分支启用 USB 转串口。不能把一次布尔赋值理解为另一个核心已经停止。可靠的改进还需要确认应答、明确引脚归属以及切换超时；本文只核对这些控制入口，不宣称双核互斥已经得到运行验证。

RP2040 上的复用关系

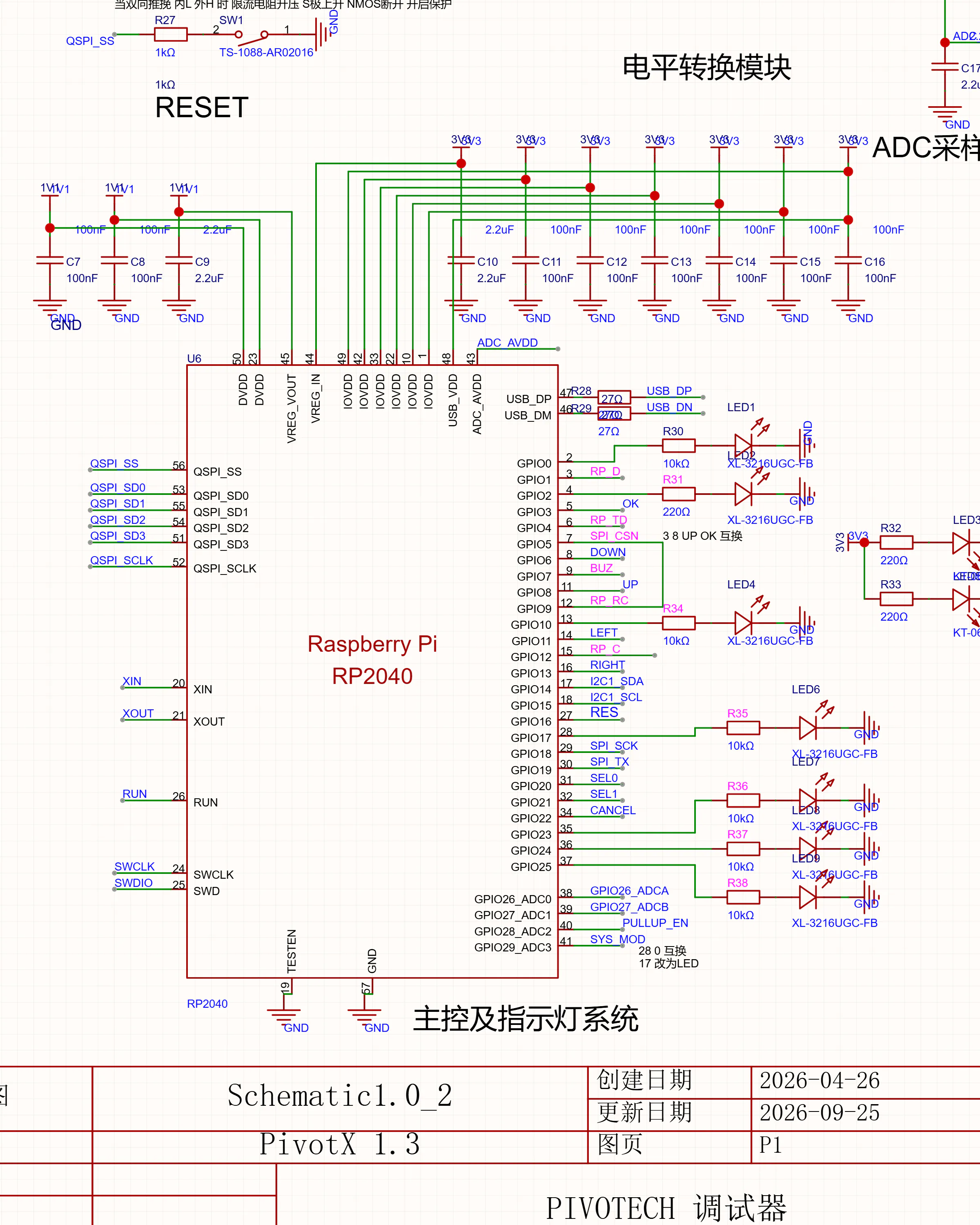

图4 RP2040接口区，包含SWD、I2C、ADC、状态灯和调试输出网络。

图4 RP2040接口区，USB串联电阻R28、R29均为27Ω。

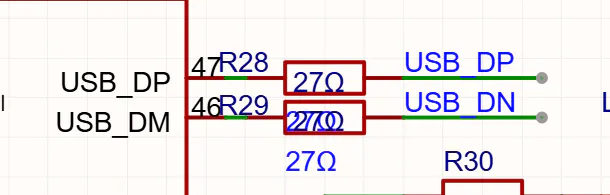

图4a RP2040的USB_DP与USB_DM引脚、R28和R29的27Ω串联电阻。

图4a USB串联电阻局部。两处阻值均为27Ω，避免把紧邻符号误读成270Ω。

图4是读源码时最有用的一块。CONFIG_FLO.hpp 给出了测试系统的固定关系：SPI 测试使用 spi0，时钟、发送、接收和片选分别落在 GPIO18、GPIO19、GPIO4 和 GPIO5；I2C 主测试使用 i2c0，信号通过 RP_TD、RP_RC 这对网名接入；系统 OLED 使用 i2c1，SDA、SCL 为 GPIO14、GPIO15；TA、TB 的 ADC 采样落在 GPIO26、GPIO27。

ALLInit() 中多路 PWM 使用 125 分频。若系统时钟为 125MHz、采用默认非相位修正模式，频率为 125000000 / (125 × (wrap + 1))；wrap 为 1000 时约为 999Hz，10000 时约为 99.99Hz。后续 LED_general_init() 又重设了部分通道，所以不能把初始化注释当成最终输出规格。这些是配置推算，未做示波器实测。

图3的 U1、U2 使用 74HC4052LQ/TR，选择信号为 SEL0、SEL1，不同状态把测试脚、TA/TB 端口和 ADC 观察点接到不同路径。复用器降低了连接器数量，却也要求每次切换同时确认选择脚、上下拉与外设状态。选择器本身不等于过压保护，也不能保证另一核心已经释放总线。

文本协议真正的难点在边界

PIVOTECH 的 Web APP 通过 Web Serial 和设备交换文本帧。源码注释给出了几类格式：

#PIVOUSCO#<上位机控制命令>#PRS#
#PIVOAIUP#<脚本内容>#ENDAIC#
#PIVOCONF#<菜单定义>#END_CONFIG#

其中 #PIVOUSCO#...#PRS# 是 read/aitest.cpp 接收的上位机控制帧，设备的 AIT 状态回报使用 #PTS#，方向不同不要混用；#PIVOAIUP# 用于整段脚本上传。接收机逐字符找帧头和帧尾，不能假设一次读取恰好得到一帧。孤立的 # 或部分尾标记可能出现在正文中，接收机要把尚不能判定为帧尾的字符保留下来。

独立的 Node.js 检查器把输入故意切成多段，检查帧头和帧尾跨包、载荷中的 #、相邻伪尾标记与 UTF-8 字节分片。长度上限按字节计；超限后拒绝整帧，并持续丢弃到当前帧尾才恢复找帧头，避免把过长脚本里的帧头文本误收成新命令。

const { FrameParser } = require('./protocol-check.js');
const parser = new FrameParser(4096);
parser.push('#PIVOUS');
parser.push('CO#SYS,M,5#');
parser.push('PRS#');
if (parser.frames[0]?.payload !== 'SYS,M,5') {
  throw new Error('frame boundary mismatch');
}

上游在 read/aitest.cpp 中用 rx_len + 1 < sizeof(rx_buf) 保护写入，却没有超限后拒绝整帧的状态；脚本交付函数还会把长度裁到 AI_CODE_MAX_LEN。因此内存不越界，并不意味着接收到的命令完整。另外，伪尾标记后紧接一个新的 # 时，上游回退分支直接把当前字符写入载荷，没有重新匹配这个 #，值得增加回归测试。独立检查器保留最长可匹配后缀，完成这两类边界改进，但它不是已合入上游的固件补丁。

当前协议没有转义或长度字段；脚本若含完整的 #ENDAIC#，仍会提前结束。这是分隔符协议本身的限制，示例没有改变线上的协议，也没有实现会话超时。要做可投产的接收模块，还应设计转义或长度帧、超时恢复，并与设备端一起升级。

PCB 上看复用是否落地

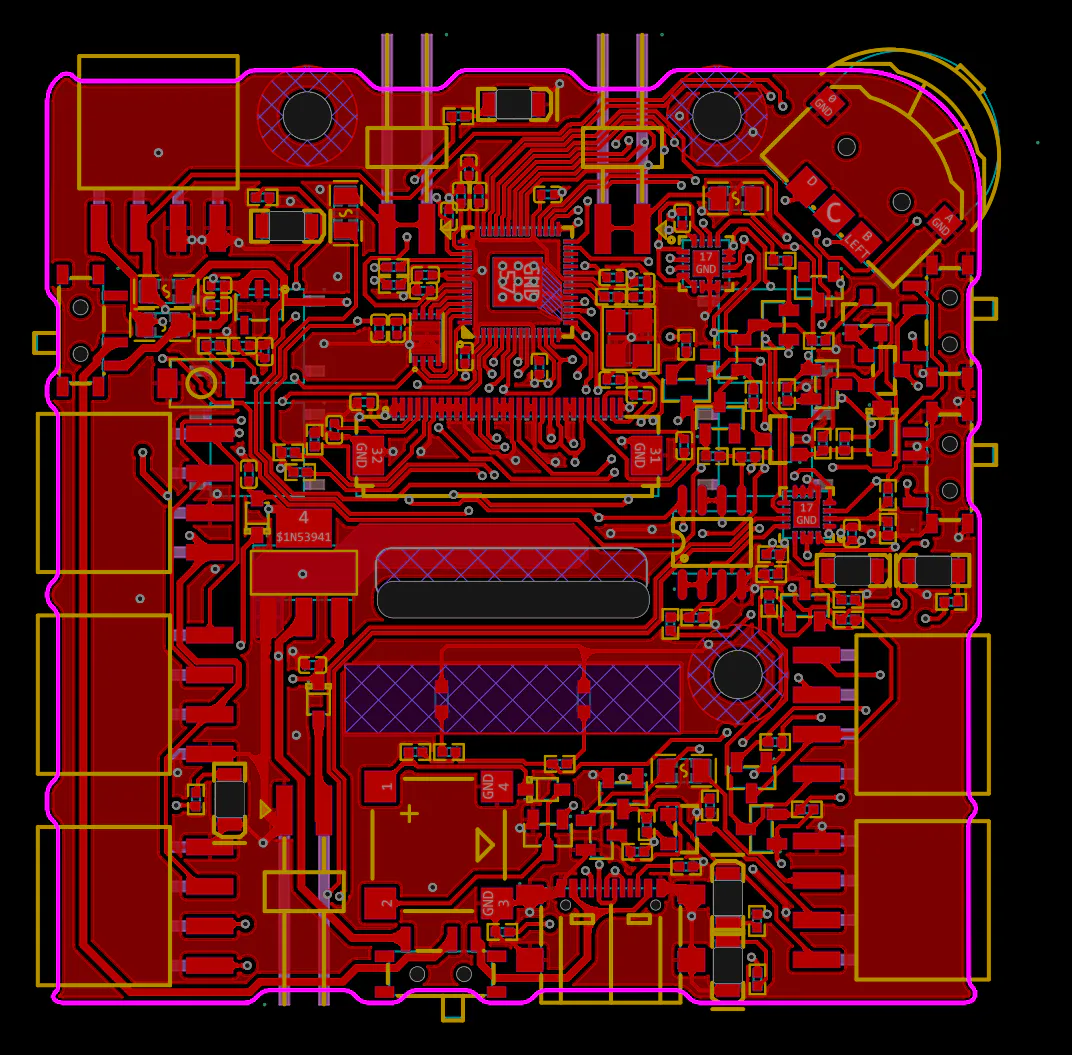

图5 PCB2_8顶面，板框、红色铜层与器件布局。

图5 顶面完整板图，隐藏底面及板外文档、机械层后导出。

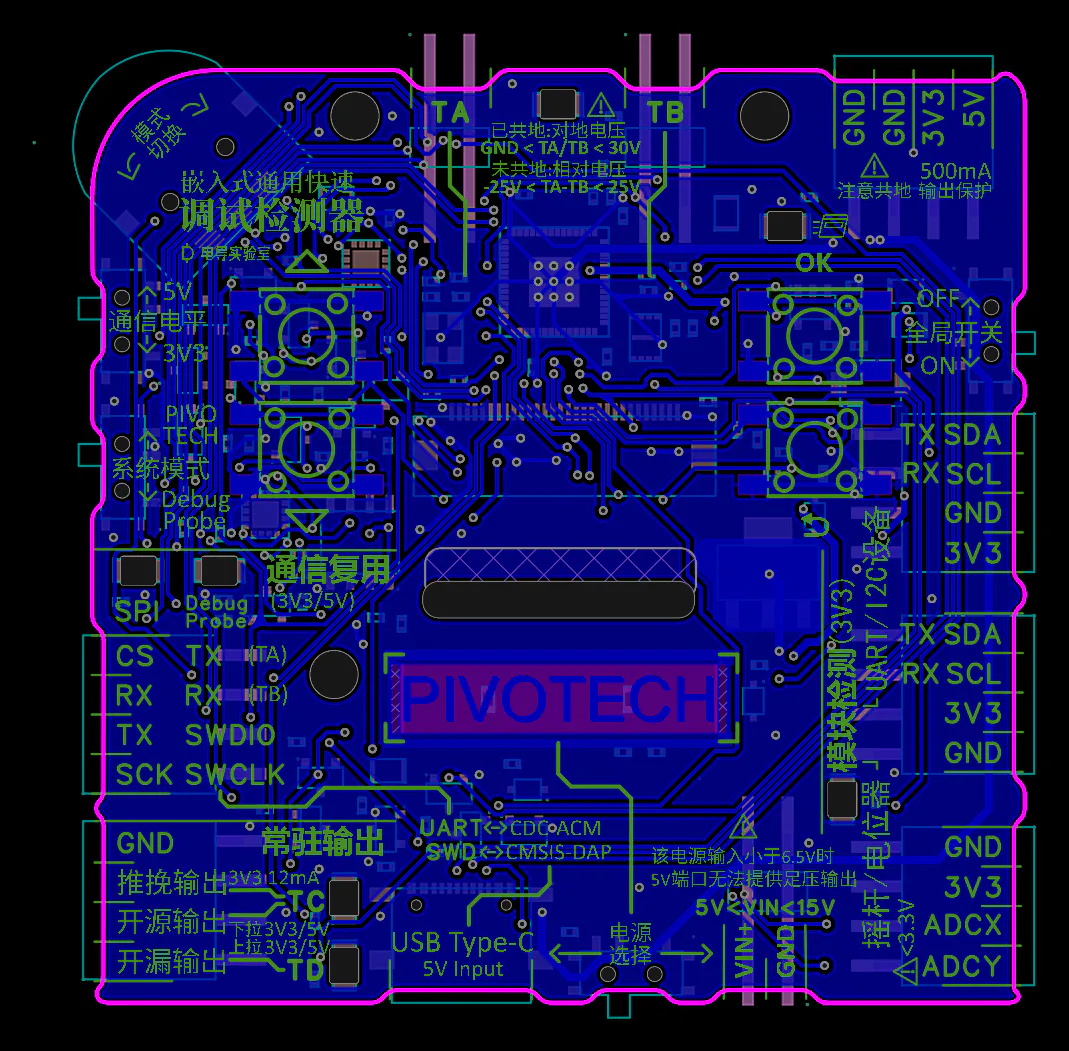

图6 PCB2_8底面，水平镜像后由底面观察，蓝色铜层与过孔分布。

图6 底面完整板图，按底面观察方向水平镜像，丝印可正向阅读。

顶层图能看到主控、USB、连接器和多组小信号器件集中在一块约 60mm 见方的板面内，底层可以对照观察跨区走线、铜皮和过孔。两图都是布局总览，不能据此证明回流路径、阻抗或电源完整性。真正进入量产前，至少还要补做 USB 差分线规则检查、电源压降与稳压器热测试、接口短路保护复核，以及不同模式切换时的引脚电平测量。

如何复用这套检查方法

先在 EDA 工程里锁定板号、原理图和 PCB 版本，再把电源、主控、接口和选择器分区截图。
从固件配置头文件提取端口、引脚、分频和后台任务标志，与图上的网名逐项核对。
对文本协议列出帧头、帧尾、最大长度和回退规则，用分片输入和伪尾标记做自动化回放。
把静态核验、目标编译、仿真和实体测试分开记录。缺少 Pico SDK 时，最多说明源码结构和协议检查通过，不能写成固件已经编译或设备已经跑通。

本次独立检查在 Node.js 24 环境通过，覆盖 10 组边界场景，并逐个回放所有两段切分位置和逐字节输入；正文的可复制代码也单独通过检查。目标固件没有在本机编译，也没有进行焊接、烧录、波形、温升、EMC 或长期稳定性测试。

项目与许可信息

项目名称：PIVOTECH 调试器
原作者/维护入口：立创开源广场用户 not_hd；源码仓库 conductance-lab/PIVOTECH
项目网址：https://oshwhub.com/not_hd/pivotech
源码入口：https://github.com/conductance-lab/PIVOTECH
硬件工程许可：EDA 页面显示 OpenAtom OHL 1.0
源码许可：仓库根目录未发现软件 LICENSE 文件，复用前请以仓库最新说明和各子目录许可证为准
图片处理：原理图和 PCB 顶、底面均从登录后的同版本嘉立创 EDA 编辑器导出；PCB隐藏无关图层、裁剪留白并适度提亮，底面水平镜像；未生成连线或标注，未使用项目页低清缩略图
独立附件：protocol-check.js、LICENSE-MIT 和说明文件，未包含上游源码、UF2、FreeRTOS 或 CMSIS-DAP 整包。下载入口为 DF 社区同文页面 https://mc.dfrobot.com.cn/article-386307.html 文末的 pivotech-protocol-check.zip，解压后用 Node.js 18 或更高版本运行 node protocol-check.js
参考资料：Pico SDK 2.1.1 工程配置、RP2040 数据手册、USB Type-C 规范、项目源码提交 64771367ba7d50a1d609e191f9b7385acaff708e
