STC32G电桥的DAC分频为什么不能随手填0

做一台 LCR 电桥，容易把注意力全放在运放、量程切换和校准上。激励信号那边只有一行分频配置，看起来像个顺手填完的小参数。

DAC2_SetClockDivider(0);

偏偏这个 0 值得停下来。对于 STC32G144K246 的 DAC2，它代表直接使用系统时钟。当前核验工程把系统时钟预置为 48MHz，而手册要求 DAC2 模块工作频率不得高于 2MHz。按这组配置计算，模块时钟是上限的 24 倍。

这篇文章把问题收在上板前的参数审计里。我们用真实工程核对时钟来源，写一个能运行的规划工具，并在固件副本里落下改动。读者可以复用这套方法，检查自己项目里的特殊分频值和边界条件。

主控原理图整体

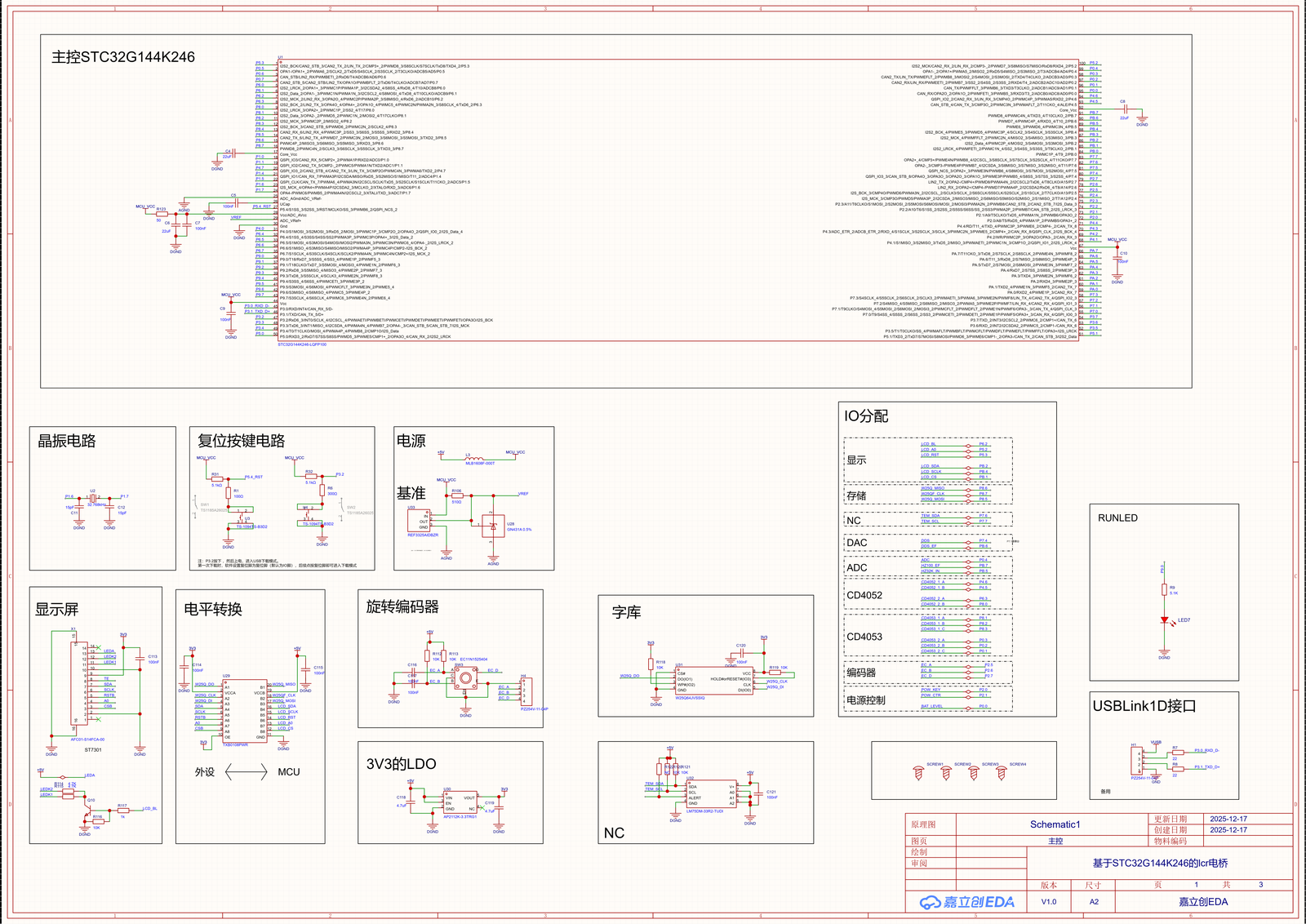

图1　从真实 EDA 工程重新导出的主控页。整体图用于定位，关键网络在下一张局部图中展开。

先把三个频率分开

DAC 模块工作时钟、定时器触发频率、最终模拟波形频率，分别对应不同环节。把它们都简称为“DAC 频率”，排错很容易绕远路。

模块时钟由 DAC2_DIVH/DIVL 配置，决定 DAC2 内部工作时钟。TIMER17 在固件里被选作自动触发源，决定触发机会。最终波形还取决于数据推进、DMA 语义、缓冲区组织和模拟链路。

本次能确认的是第一项。改变模块分频后，是否每次触发都能完成转换、DMA 是否按预期搬运，以及输出频率和失真如何变化，仍需相应的时序分析和实测。

DAC板级网名局部

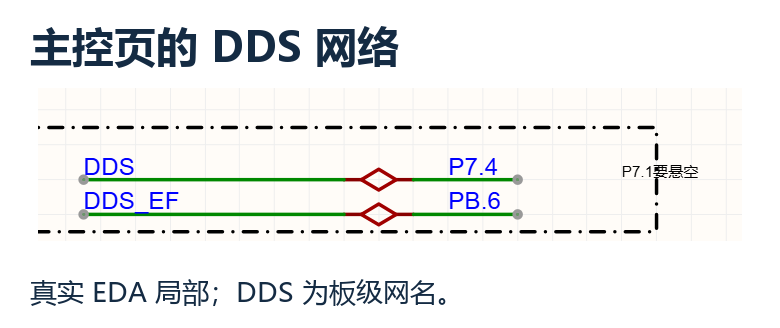

图2　主控页把 DDS 标到 P7.4，把 DDS_EF 标到 PB.6。这些是板级网名。手册第23章还说明内部 DAC 本身没有输出缓冲能力，不能仅凭网名推断它直接驱动外部管脚；输出路由应继续核对片上缓冲级与模拟电路。

核验源码时，不能只看 config.h 中的 SYSCLK 宏。实际初始化先执行 HIRC_48M()，再选择 HIRC、旁路 MCLK2，最后把 SYSCLK 分频设为 1。头文件中的 HIRC_48M() 会读入 48MHz 的芯片校准值。SYS_Init() 又先调用 CLK_Init()，后调用 DAC2_Init()。这些证据共同支持“程序预置为标称 48MHz”的判断；真实振荡频率没有在本次测量。

0 为什么和 1 差这么多

手册 23.3.5 给出的规则有两条，必须分开处理。设系统时钟为 F，10 位分频寄存器值为 d：

d = 0       模块时钟 = F
1 ≤ d ≤ 1023  模块时钟 = F / (4 × d)

这里不能把 0 当成“最小分频”“自动选择”，也不能套用其他外设常见的 d+1 规则。原工程头文件的设置宏直接将参数高低字节写入 DAC2_DIVH/DIVL，没有替我们换算。

DAC2分频计算示意

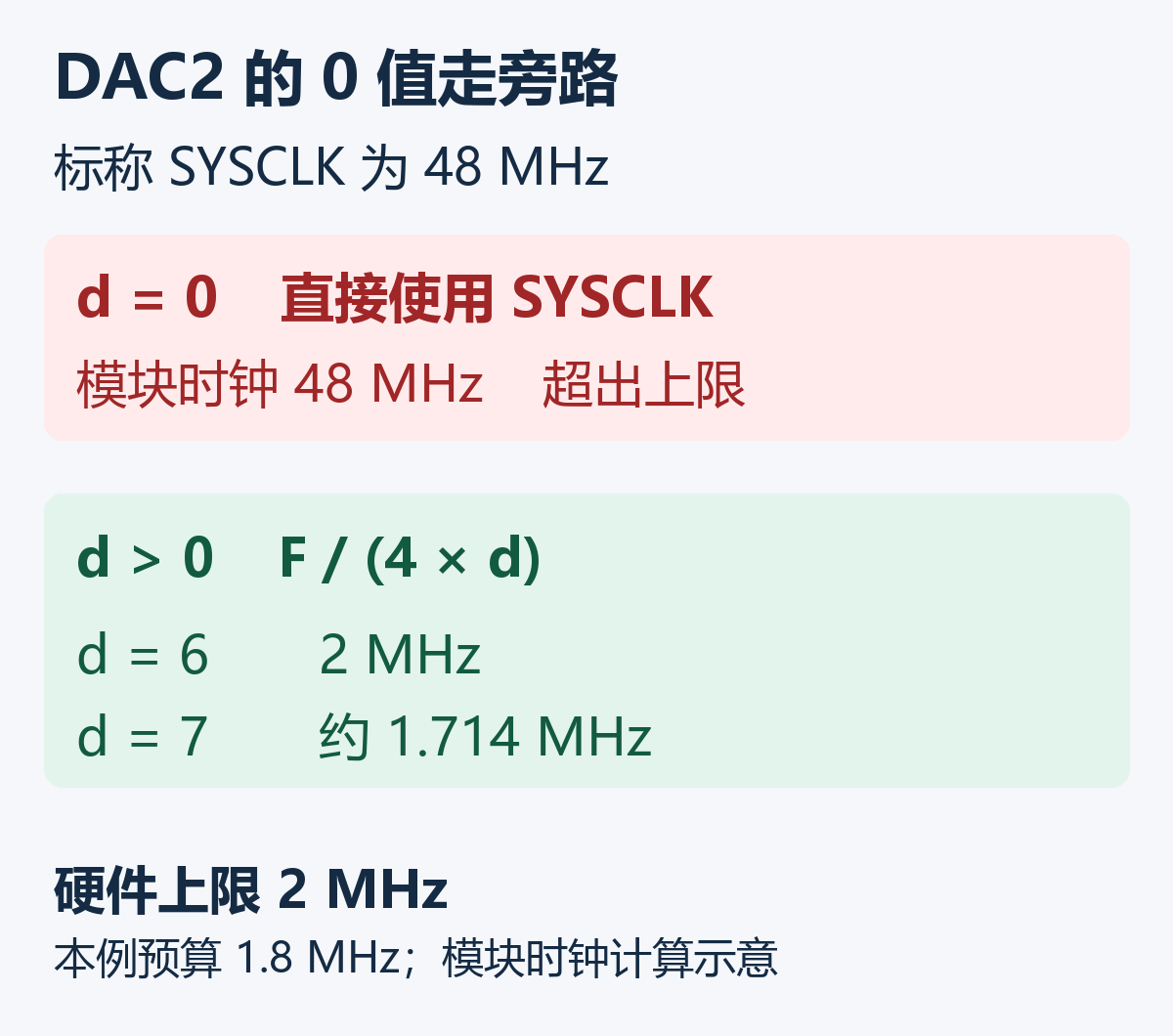

图3　依据手册重绘的计算示意。0 值旁路固定的除4环节与可编程分频；图中数字属于参数计算，未作为实测波形。

代入标称 48MHz，几个值的区别就很直观：

d	DAC2 模块时钟	与 2MHz 上限的关系
0	48MHz	超出
1	12MHz	超出
5	2.4MHz	超出
6	2MHz	恰好到边界
7	约1.714MHz	低于边界

因此，按标称值满足硬件限值的最小非零分频是 6。但“恰好到边界”不等于已经考虑了振荡器容差、温度和后续时钟改动。

本例另选 1.8MHz 作为设计预算，对手册上限留出 10% 的时钟预算空间。这个数是主动选定的软件约束，不能解释成芯片厂家保证的容差。预算下需要向上取整，分频值为 ceil(48000000 / (4 × 1800000)) = 7。

预算也不宜一味压低。模块时钟降低后，转换是否能在下一次触发前完成，需要继续检查。先把超限配置消掉，再验证转换与触发的配合，两个步骤缺一不可。

把边界写进工具

一次算出 7 很容易，困难在于下次换了系统时钟，还记不记得重新算。这里把规则写成 Python 工具，返回精确分数，再用整数边界规划分频。

下面两个函数与附件中的实现一致；输入检查函数和完整命令行入口在附件里。

def dac_clock(sysclk_hz, divider):
    positive_int(sysclk_hz, "sysclk_hz")
    validate_divider(divider)
    if divider == 0:
        return Fraction(sysclk_hz, 1)
    return Fraction(sysclk_hz, 4 * divider)


def plan_divider(sysclk_hz, budget_hz=HARD_LIMIT_HZ):
    positive_int(sysclk_hz, "sysclk_hz")
    positive_int(budget_hz, "budget_hz")
    if budget_hz > HARD_LIMIT_HZ:
        raise ValueError("budget cannot exceed the DAC2 hard limit")
    if sysclk_hz <= budget_hz:
        return 0
    denominator = 4 * budget_hz
    divider = (sysclk_hz + denominator - 1) // denominator
    if divider > DIVIDER_MAX:
        raise ValueError("no representable divider meets this budget")
    return divider

Fraction 从 Python 标准库导入，HARD_LIMIT_HZ 为 2,000,000，DIVIDER_MAX 为 1023。程序拒绝负数、浮点输入、布尔值、超出10位范围的分频，以及高于硬件上限的预算。

向上取整是这里最容易漏掉的细节。系统时钟为 8,000,000Hz、预算为 2MHz 时，d=1 正好合法。只增加到 8,000,001Hz，就需要 d=2。先把结果转成整数或只比较屏幕上显示的“两位小数”，可能把这一个赫兹吞掉。

工具还区分标称时钟与调用者确定的时钟上界。默认只按标称值计算；如果已经根据器件规格和环境条件确定最大 SYSCLK，可以传入 --sysclk-max，规划时采用这个上界，而报告仍分别列出标称值与上界值。它不会替你编造 HIRC 的容差。

解压附件，在代码目录运行，Python 3.10 或更高版本即可，依赖均来自标准库：

python dac_clock_audit.py --sysclk 48000000 --divider 0 --budget 1800000 --report result.json --header dac2_clock_guard.h
python -m unittest -v test_clock_audit

参数工具运行摘要

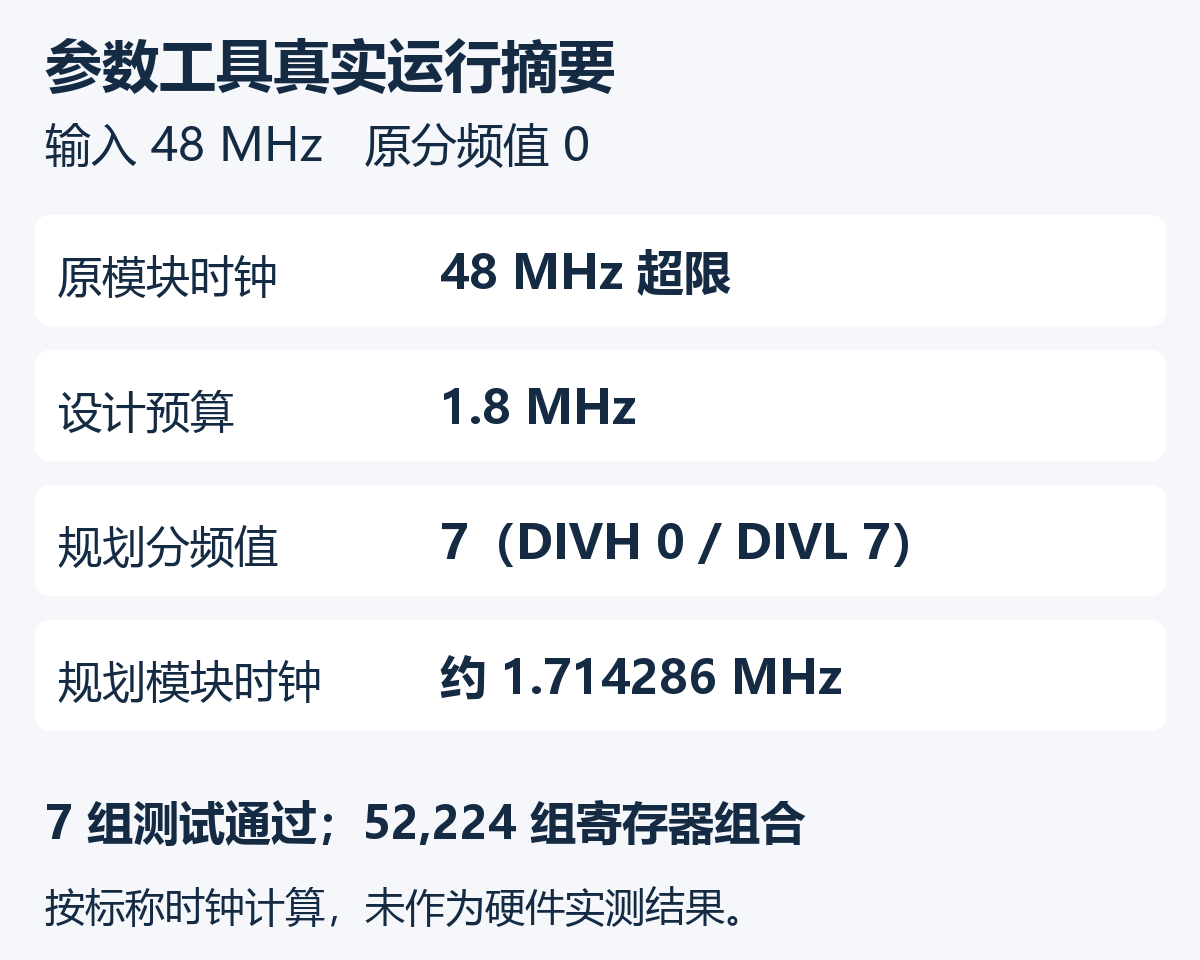

图4　真实运行报告的排版摘要。原配置超出上限；1.8MHz 预算规划得到 d=7，对应 DIVH=0、DIVL=7。测试覆盖7组测试、52,224组时钟/预算/寄存器组合，以及6,132个整数边界断言。

测试没有停在48MHz这个例子上。它枚举全部1024个寄存器值，用独立的整数不等式核对合法性，还验证每个向上取整边界、分频范围末端，以及无可表示解时必须报错。预算放宽到2MHz或改成1MHz时，也执行同样的检查。

改到副本里，再回到板上验证

工具生成 dac2_clock_guard.h，本例固定记下48MHz输入、1.8MHz预算和分频值7。头文件会检查 SYSCLK 是否变更、分频是否越界，并用商和余数检查频率边界，避免整数截断漏判。

在 dac.c 包含 config.h 后包含这个头文件，再将初始化改成：

#include "dac2_clock_guard.h"

/* 放在 DAC2_Init 的原时钟设置位置 */
DAC2_SetClockDivider(DAC2_CLOCK_DIVIDER);

以上改动已经应用到本地固件副本，原附件保持原样。若改变系统时钟或设计预算，应重新生成头文件，而不是手动改一个数字让检查通过。

PCB顶底面

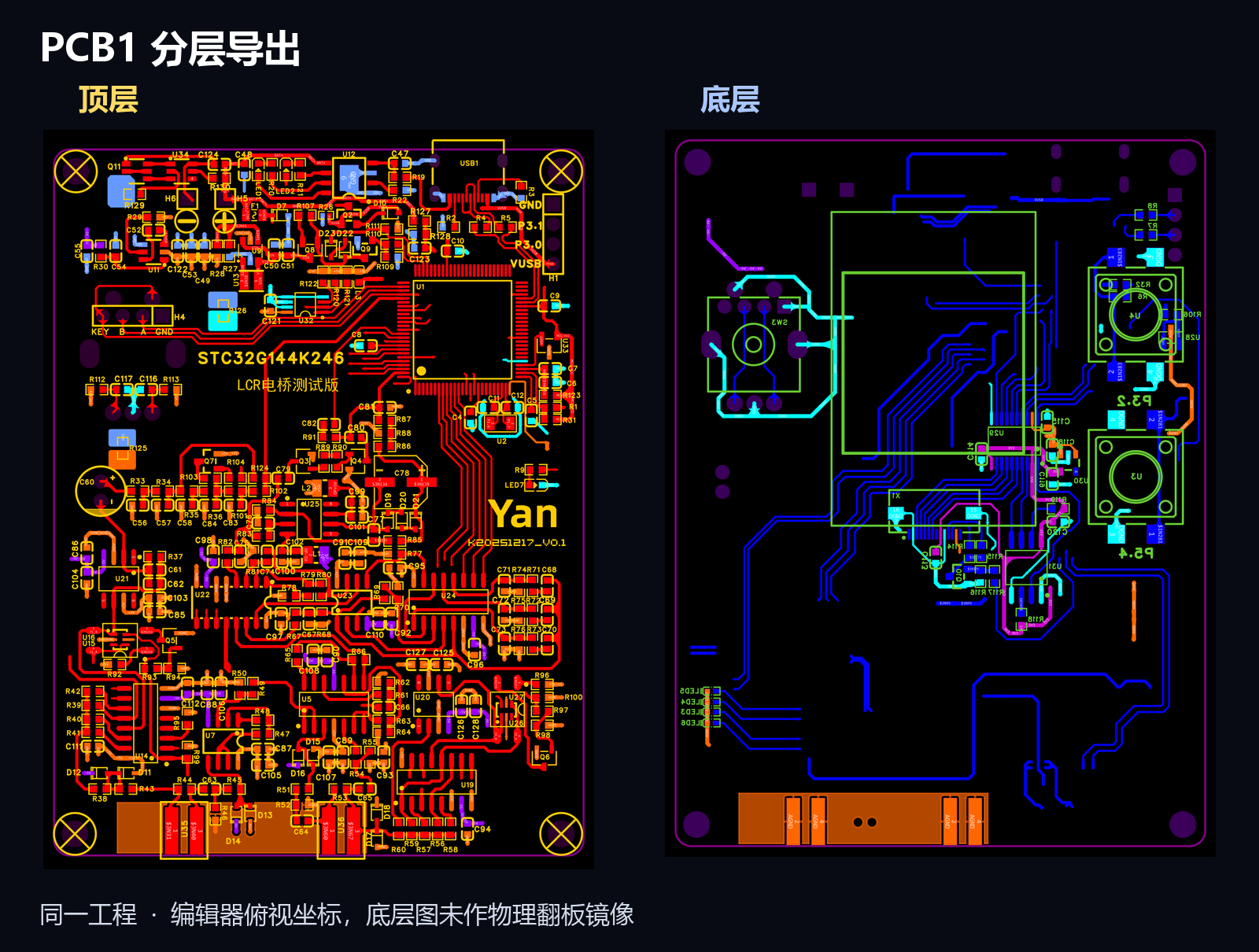

图5　同一个真实 EDA 工程的 PCB1 顶、底层导出。两图保留编辑器俯视坐标，底层没有做物理翻板镜像；原丝印保留。此次修改属于固件参数，图中板子用于定位工程，不能据此宣称整机已验证。

真正接回硬件后，可以先读回 DAC2_DIVH/DIVL，确认程序写入的有效10位值；然后核对实际 SYSCLK、触发源和转换完成条件，再观察模拟输出与电桥标定结果。若波形还有问题，DMA 次数与字节组织、片上缓冲路由、运放带宽、开关及滤波网络都应分别检查。不要把“一行分频改对了”直接等同于“电桥测得准了”。

本次完成了主机工具运行、参数边界测试和本地固件副本修改。原工程使用 MCS-251/C251 工具链，当前环境没有可用的 C251 编译器，未进行目标编译、烧录或实体测量。因此可复用的结果是明确的分频语义、参数规划方法和验证工具；转换时序、波形及整机精度仍保留待验证范围。

来源、许可与代码获取

取材项目为《基于STC32G144K246的lcr电桥》，原作者 qq82871836。项目完整网址为 https://oshwhub.com/qq82871836/stc32g144k246-based-bridge 。核验的是2026-01-26更新页面下、2026-10-12下载的 BLINK.rar 附件和2026-01-25更新的真实 EDA 工程，源码以下载文件哈希固定版本。

项目及 EDA 标注 GPL 3.0。图1、图2、图5及封面中的PCB来自实际编辑器高清导出，做了局部裁剪、保真缩放与排版，必要丝印保留；这些复用图沿用原许可。本文新增文字、图3与图4按 CC BY 开放；第三方 EDA 图仍沿用 GPL 3.0，独立参数代码采用 MIT，各自权利分别适用。

参考资料为官方《STC32G144K246系列技术手册》2026-07-07修改版，重点是23.3.5，印刷页723、PDF第757页。完整资料地址为 https://stcmicro.com/datasheet/STC32G144K246-cn.pdf 。

本文独立参数工具采用 MIT，完整最小工程含脚本、测试、生成头文件、运行报告、接入说明及许可证，下载完整参数工具，也可使用本文附件。原固件源码位于上述项目页的 BLINK.rar，与独立工具分开获取。附件不含整套厂商库、旧版参考工程或可直接烧录的电桥固件。本文图3属于计算示意，图4来自工具运行结果，均不是硬件波形截图。
