简易智能窗帘项目

2026-10-134

—— 光感自动关闭窗帘 · 完整制作指南 ——

夏天阳光强烈时,窗帘能自己合上挡住烈日;光线变暗后又缓缓拉开——这就是本项目的目标:一台会"看"光线的智能窗帘模型。本项目基于行空板 M10 与 motor:bit 扩展板,用一颗光线传感器和一个 TT 减速电机驱动窗帘模型:光照变强时自动关帘,光照变弱时自动开帘。全文公开器材清单、接线方法、组装流程与程序逻辑,欢迎复刻、修改与分享。




一、项目简介

项目特性

  • 光感自动:光线传感器实时检测光照强度,超过阈值自动驱动电机关帘。
  • 本地运行:程序运行在行空板 M10 上,无需联网,脱机独立工作。
  • 图形化编程:使用 Mind+ 图形化软件编写与上传程序,零基础也能上手。
  • 完全开源:BOM 清单、接线图、组装步骤与程序逻辑全部公开,可自由复刻改造。

系统架构

  • 感知层:模拟光线传感器 V2(接 A21 模拟口)——"眼睛",读取光照值;
  • 控制层:行空板 M10——"大脑",运行判断逻辑;
  • 执行层:motor:bit 扩展板 + TT 减速电机(接 M1 端子)——"肌肉",通过滑轮与皮带收放帘布。

阅读提示:本文按制作顺序分为五个部分:清点器材 → 硬件搭建 → 窗帘组装 → 程序逻辑 → 最终实验。正式制作前请先完整通读一遍。


二、器材清单

制作前请对照下表逐一清点器材。每确认一件齐全,就在"检查"栏打勾;窗帘模型为半成品,框架与帘布已制成,需在制作中安装电机与驱动并编写代码。

序号

名称

数量

备注

检查

1

行空板 M10

× 1

主控板,制作前确认电量充足

□

2

motor:bit 扩展板(DFR0548)

× 1

驱动电机,含 M1–M4 / A21 接口

□

3

TT 电机

× 1

额定 6V,红黑两根引线完好

□

4

滑轮(含轴套)

× 2

转动灵活、无卡滞

□

5

螺丝 + 螺母

× 2 组

固定框架与电机

□

6

模拟光线传感器 V2

× 1

三针接口,光敏头无破损

□

7

手电筒

× 1

用于模拟强光(阳光)

□

8

USB 数据线

× 1

用于行空板 M10 与电脑连接

□

9

扩展板供电线

× 1

接电脑或移动电源给扩展板供电

□

10

传感器连接线

× 1

3Pin:VCC / GND / A21

□

11

十字螺丝刀

× 1

组装框架使用

□

12

窗帘模型(半成品)

× 1 套

框架与帘布已制成,需加装电机与驱动、编写代码

□

说明:窗帘模型为半成品:框架与帘布结构(顶梁轨道、左右立柱、底座、卷线轮、一个滑轮与两片帘布)已制作完成,本项目需要在半成品上安装 TT 电机与 motor:bit 扩展板等驱动部件,接线并编写代码,最终实现光感自动开关窗帘。

清点要点:(1) 电机引线绝缘皮破损需提前更换;(2) 全部器材清点无误后,再进入硬件搭建(USB 线能否传输数据在连接设备时确认)。


三、硬件搭建

本节指导你把 TT 电机、光线传感器、行空板 M10 与 motor:bit 扩展板正确连接,并完成 Mind+ 打开与 M10 设备连接。接线全程保持断电操作,完成核对后再进入下一步。

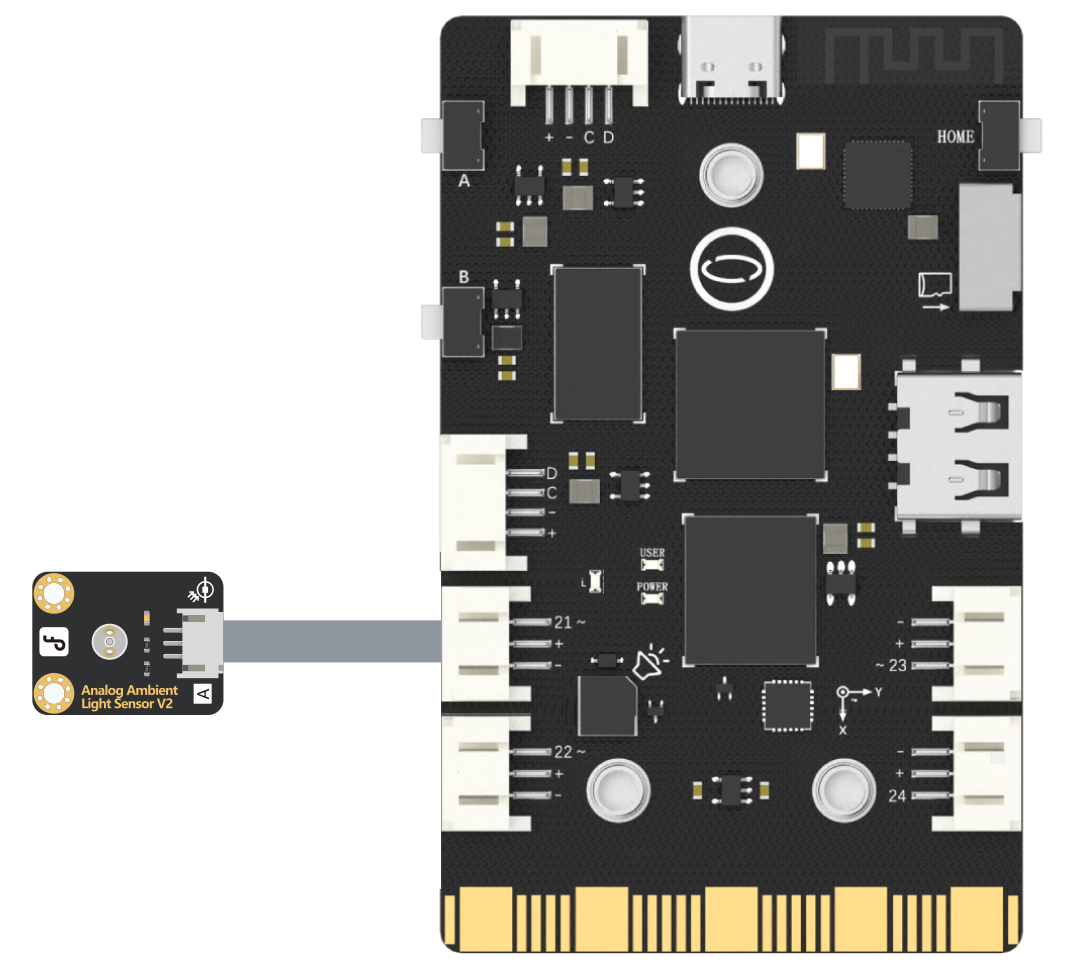

步骤 1 · 传感器连接 M10 主板(A21 接口)

  • 用 3Pin 连接线将光线传感器接入 M10 主板侧的 A21 接口。
  • 三针一一对应:VCC 对 VCC、GND 对 GND、信号针 A21 对 A21,切勿错位斜插,插好后轻摇无松动。

步骤 2 · 扩展板连接马达线(M1 端子)

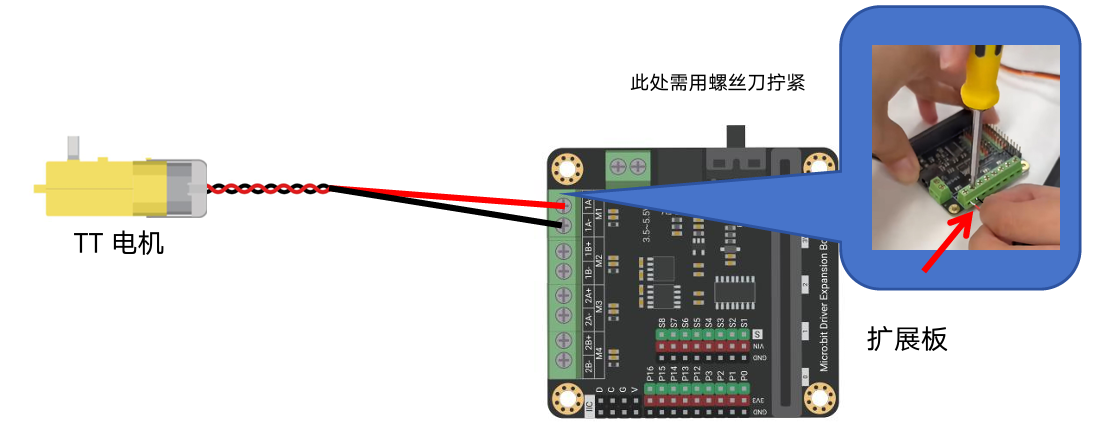

  • 找到扩展板绿色接线端子排上的 M1,将 TT 电机的红、黑两根引线分别插入两个孔位,用螺丝刀拧紧,轻拉不脱落。
  • 正负极对调只会让转向相反,不损坏硬件;若后续运行方向相反,对调两线或在程序中对调正反转即可。

步骤 3 · M10 主板连接扩展板(金手指插槽)

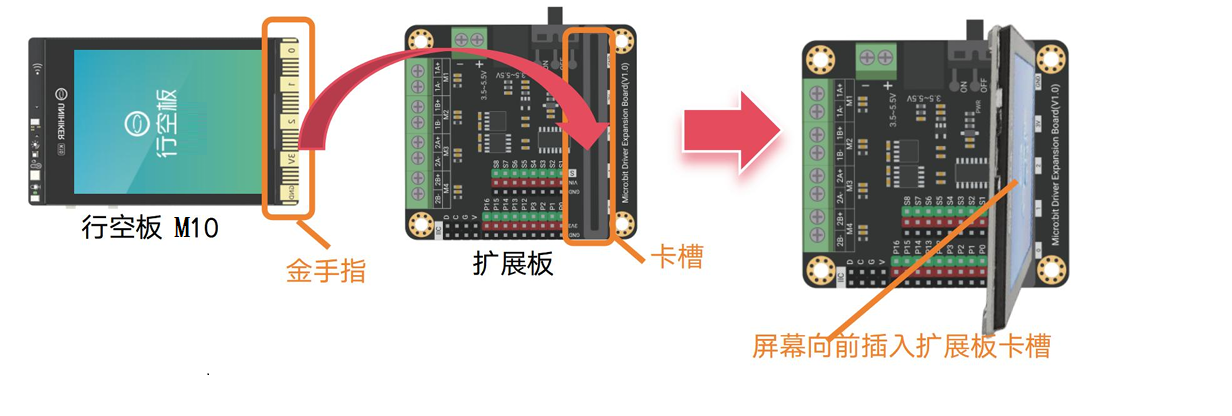

  • 核对金手指引脚定义(0 / 1 / 2 / 3V / GND),方向对准后,将 M10 垂直、平稳地插入扩展板的金手指插槽。
  • 插到底、无歪斜、无引脚悬空露出;不要斜向用力,避免弯针。核对金手指引脚定义(0 / 1 / 2 / 3V / GND),方向对准后,将 M10 垂直、平稳地插入扩展板的金手指插槽。
  • 插到底、无歪斜、无引脚悬空露出;不要斜向用力,避免弯针。

步骤 4 · USB 连接行空板 M10 并连接设备

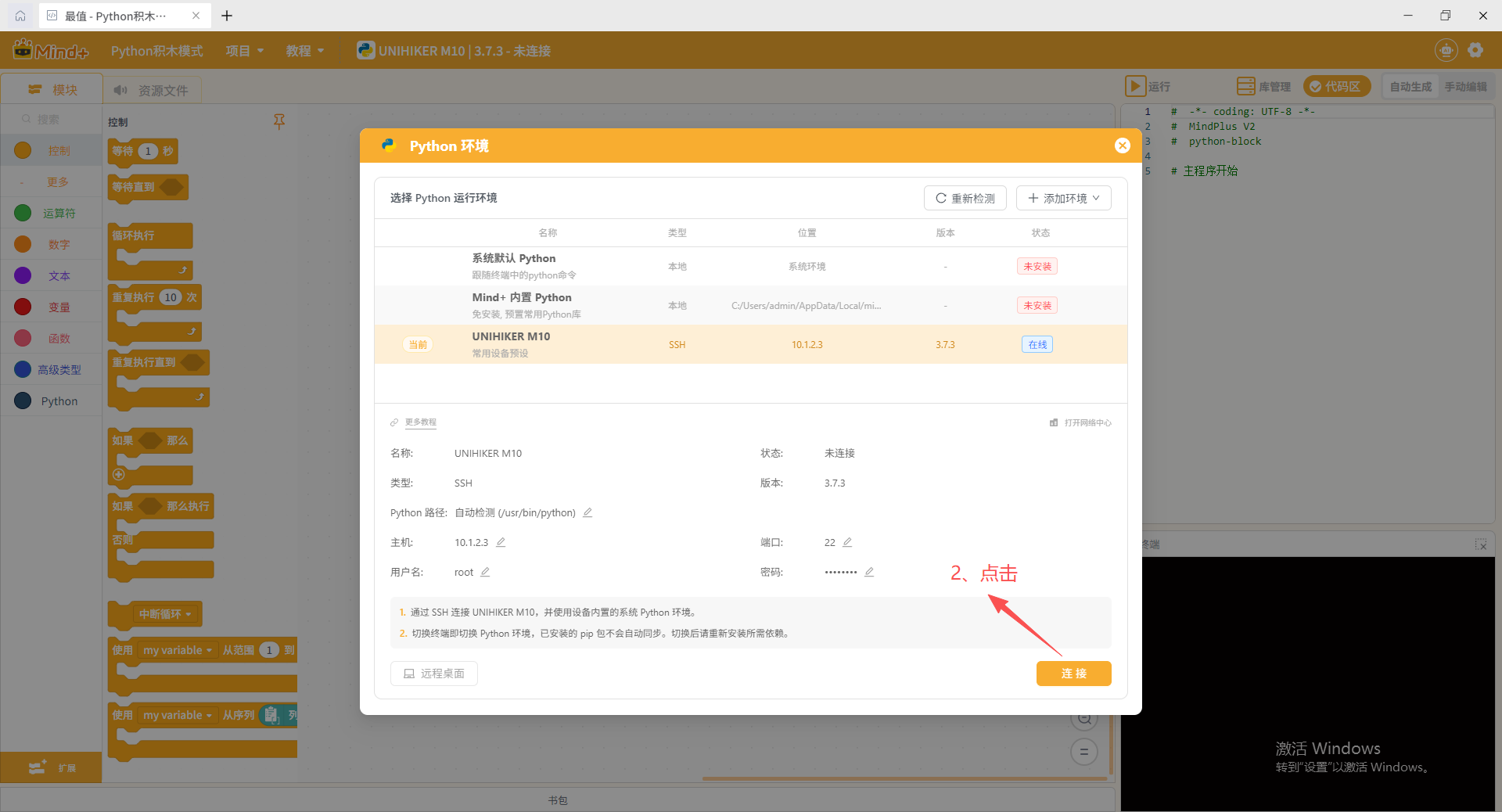

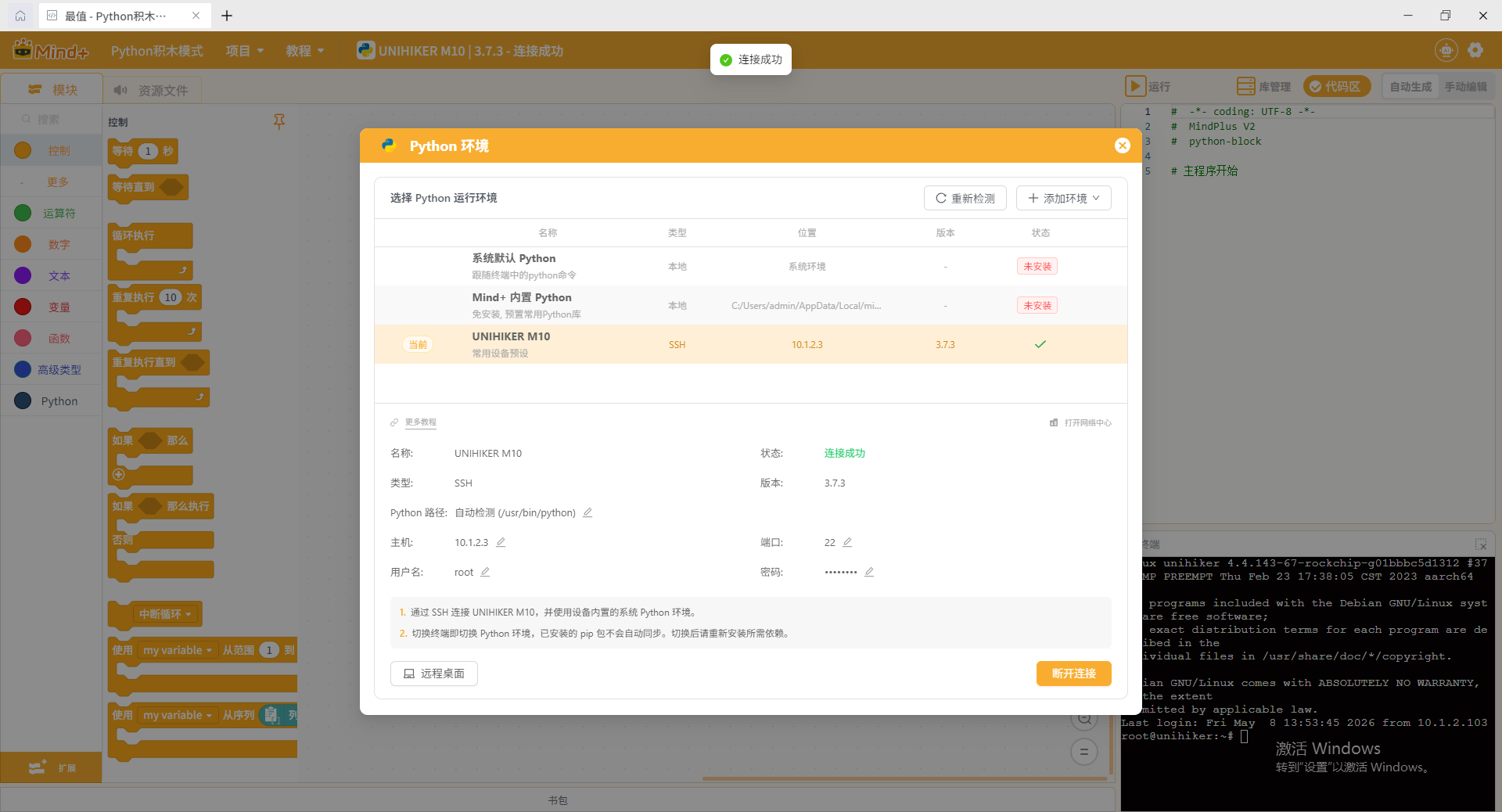

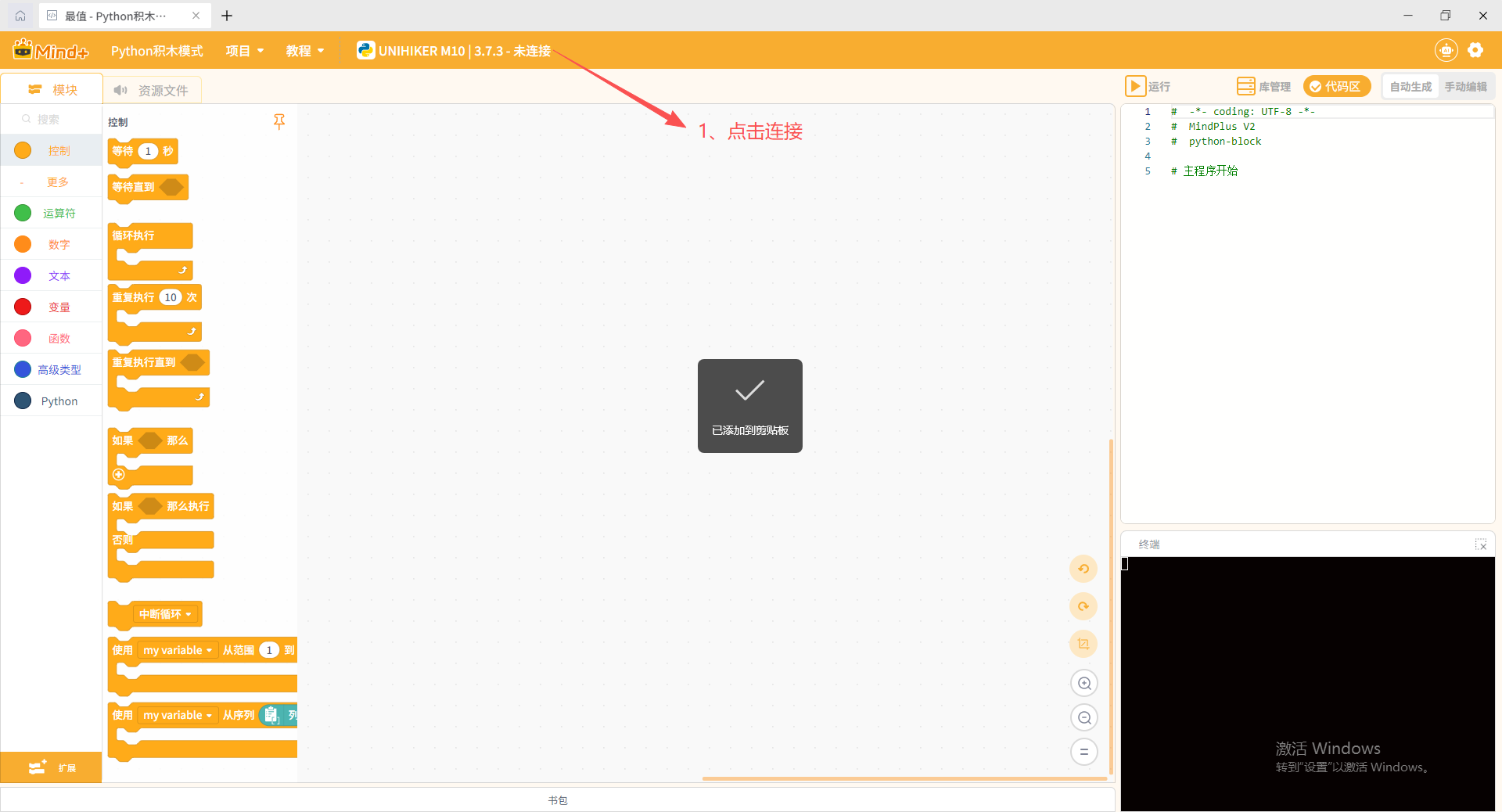

  • 双击打开电脑上的 Mind+,用 USB 数据线连接行空板 M10 与电脑,点击 Mind+ 中的 「连接设备」,进入连接界面。用 USB 数据线连接行空板 M10 与电脑,点击 Mind+ 中的 「连接设备」,进入连接界面。
  • 在连接界面选择对应的连接方式(行空板 M10 串口/设备),点击「连接」。
  • 连接成功后,设备名称旁出现绿色已连接提示,即表示电脑与 M10 通信正常。

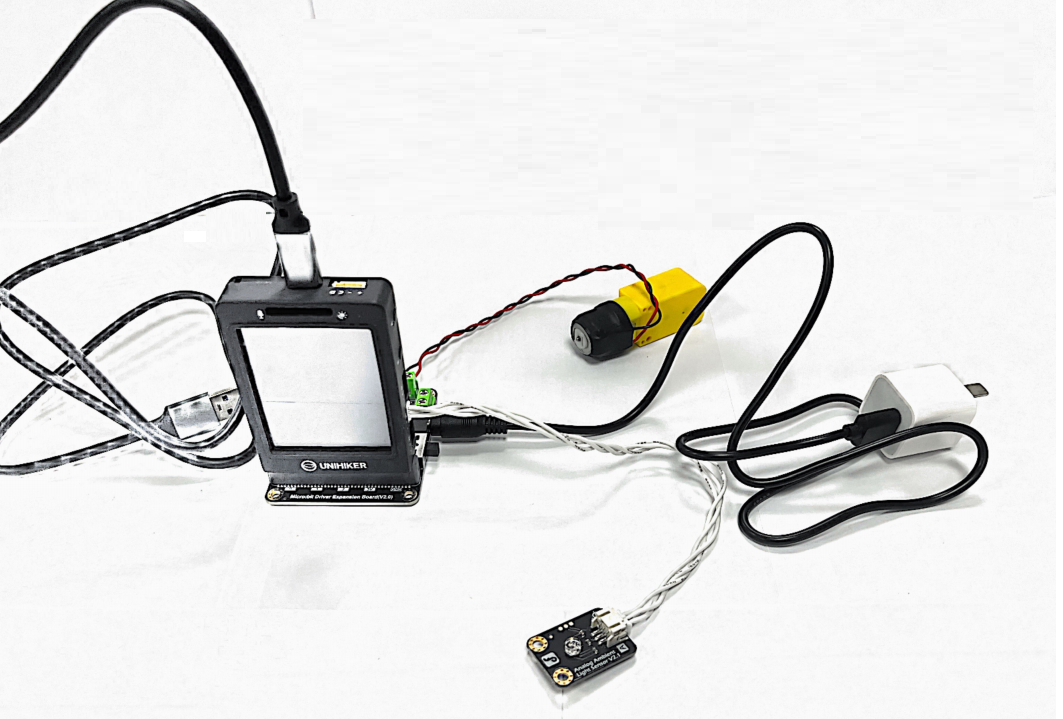

步骤 5 · 接线总览与核对表


器件

接至

线材 / 针脚

核对要点

TT 电机M1 电机端子电机红黑引线 ×2端子螺丝拧紧,轻拉不脱;方向相反可对调
模拟光线传感器 V2A21 模拟口3Pin 连接线VCC / GND / A21 三线序一致,无错位
行空板 M10金手指插槽直插(0/1/2/3V/GND)垂直插到底,方向正确,无歪斜弯针
扩展板电源供电口供电线 → 5V 电源检查无误后最后拨 ON
行空板 M10(传程序)电脑 USBUSB 数据线仅上传时需要;须为可传数据的线

通电前核对清单

  • M1 端子两根线已拧紧
  • A21 三线线序 VCC/GND/A21 正确
  • M10 金手指插到底、无歪斜
  • 供电线、USB 线连接到位
  • 金属工具已离开板卡,无短路

下一步:接线核对与设备连接完成后,进入窗帘组装,完成窗帘制作、传感器安装与最终实验。下一步:接线核对与设备连接完成后,进入窗帘组装,完成窗帘制作、传感器安装与最终实验。下一步:接线核对与设备连接完成后,进入窗帘组装,完成窗帘制作、传感器安装与最终实验。


四、窗帘组装与传感器安装

1. 完善窗帘原型

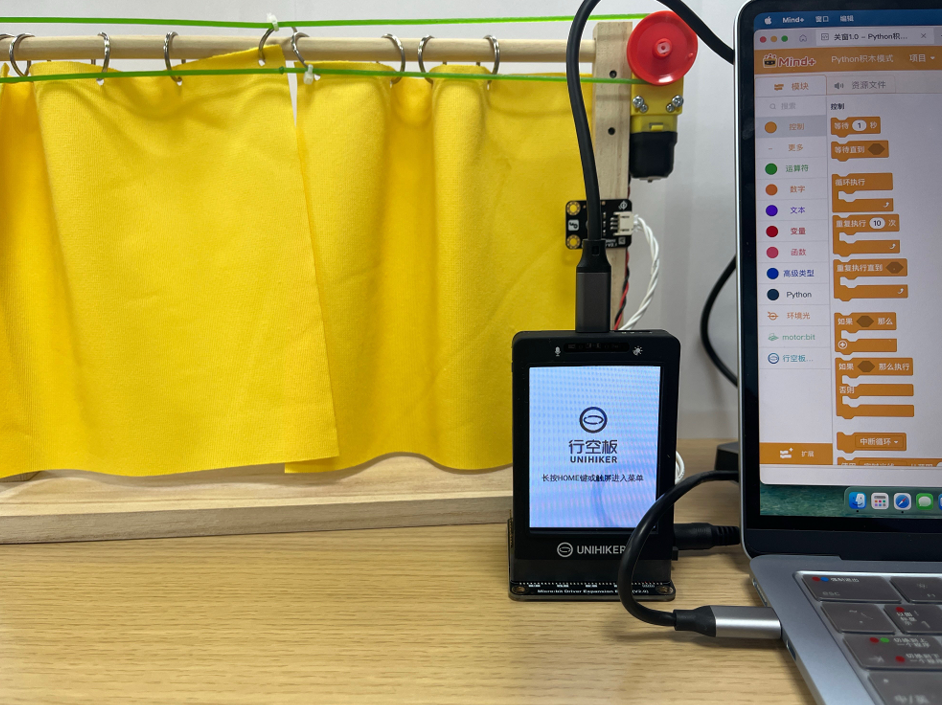

取窗帘模型半成品(顶梁、立柱、底座、帘布已制成),按下面 6 张图顺序完成组装:先安装滑轮与电机,再装窗帘布(正面 / 反面核对走向),最后套上绿色皮带,转一圈检查是否顺畅、不打滑。

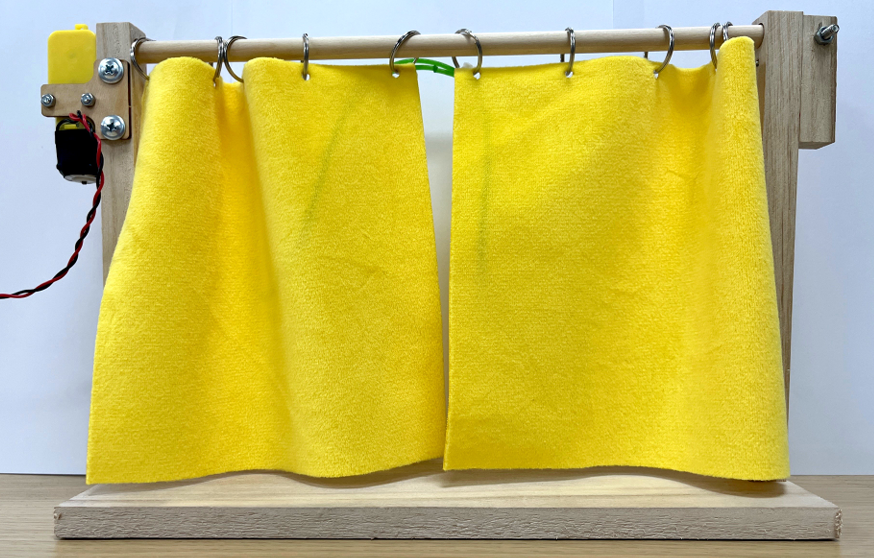

① 窗帘半成品

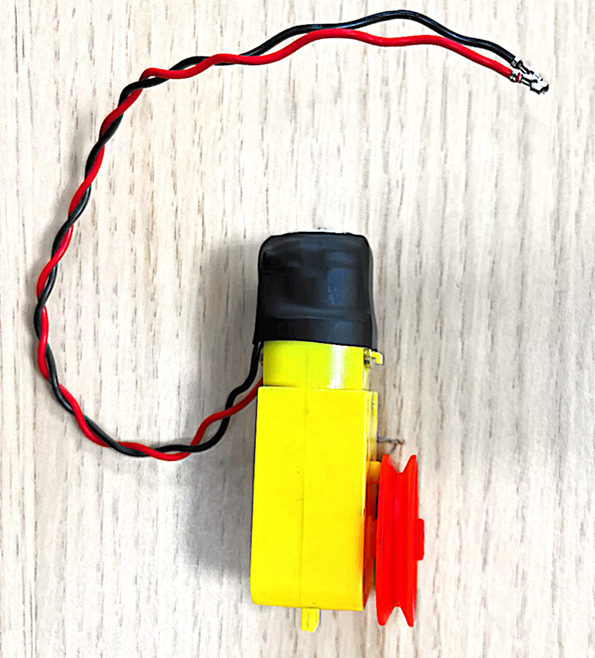

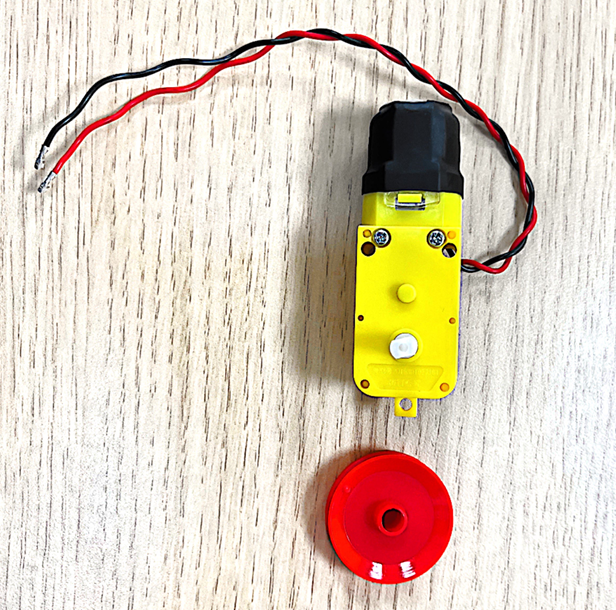

② 滑轮与电机安装


③ 滑轮与电机安装


④ 电机窗帘安装 · 正面


⑤ 电机窗帘安装 · 反面

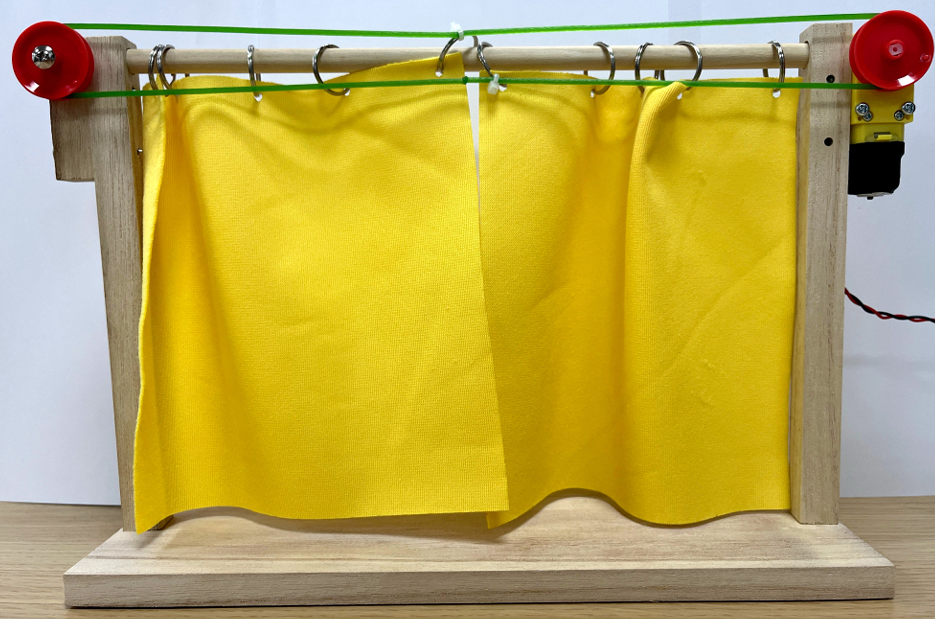

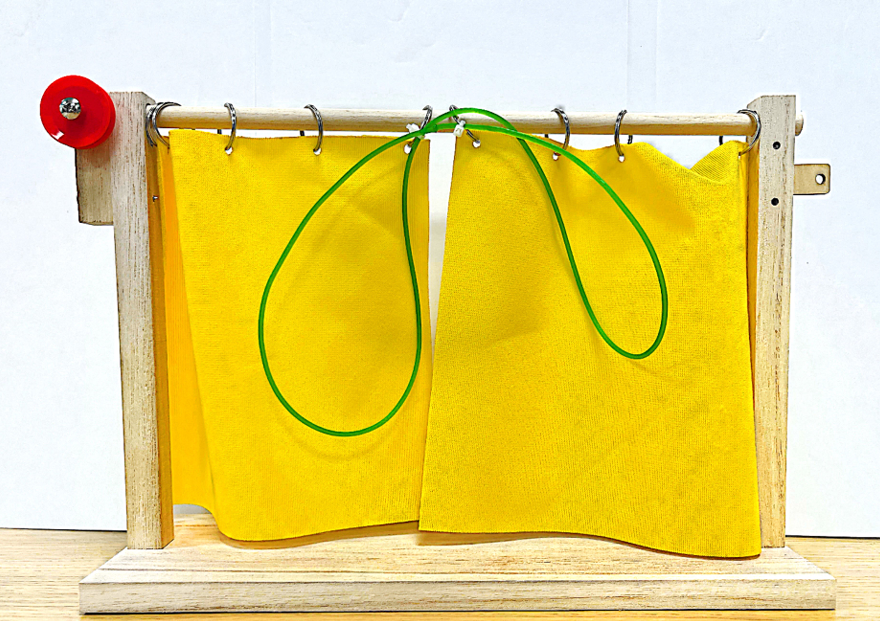

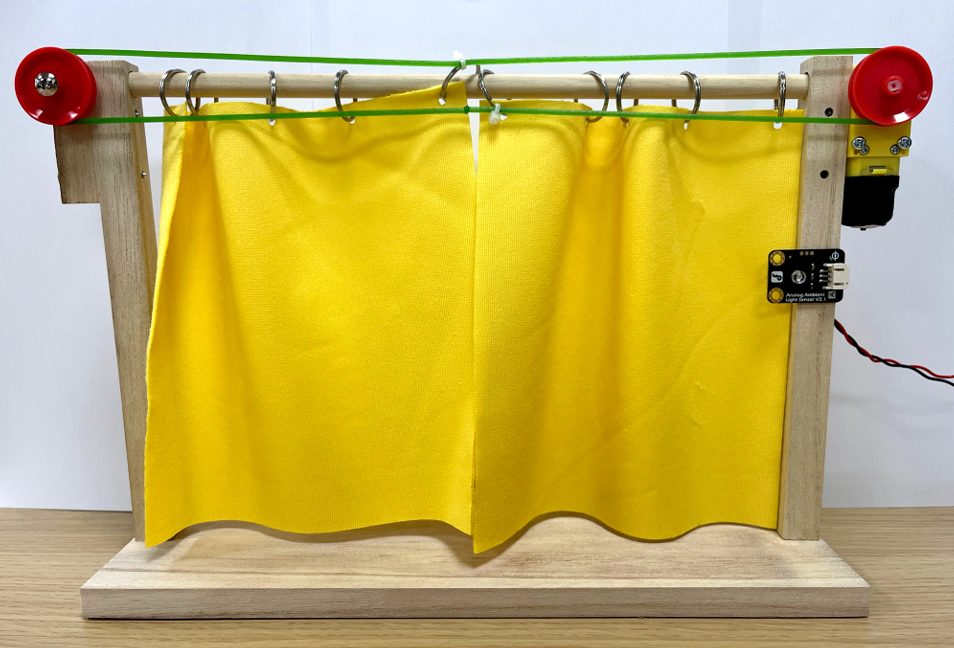

⑥ 绿色皮带安装

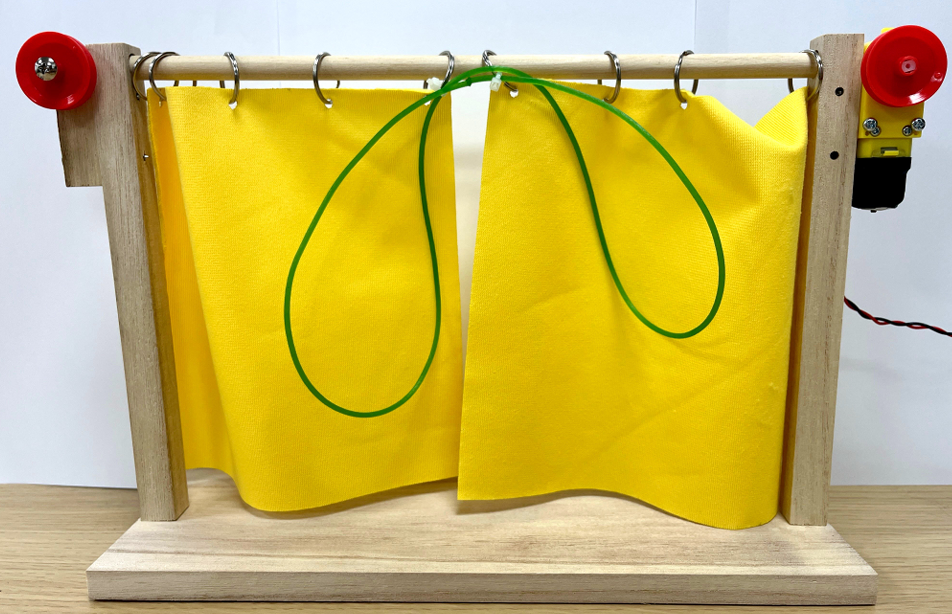

注意:第 ⑥ 步安装绿色皮带时,右侧窗帘环皮带要在上方。

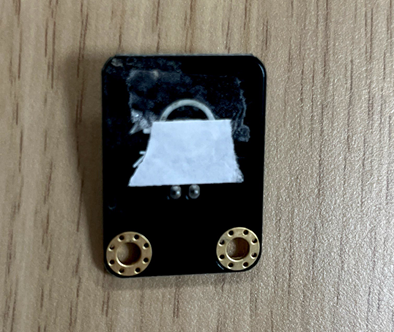

2. 光线传感器背后贴双面胶

取一段双面胶贴在模拟光线传感器背面,贴实、无翘边,注意不要遮挡正面的光敏头。


3. 固定在窗框

将传感器光敏头朝外固定在窗框上(能照到"阳光"的位置),按压双面胶使其粘牢。


五、程序逻辑

窗帘的"智能"来自一段简单的判断逻辑:主控板不断读取光线值,光照强于阈值就驱动电机关帘,光照弱于阈值就驱动电机开帘。程序使用 Mind+ 图形化积木编写并上传至 M10,核心结构如下:

  • 【控制】当项目开始运行
  • 【控制】重复执行:
  • 【传感器】读取 A21 光线值
    • 【控制】如果 光线值 > 阈值(强光 / 阳光直射)→【电机】M1 正转,收起帘布(关窗帘)
    • 【控制】否则(光线变暗)→【电机】M1 反转,放下帘布(开窗帘)
  • 【屏幕】显示当前光线值

调试建议:用手电筒照射传感器模拟"阳光",观察电机是否朝关帘方向转动;若方向相反,对调 M1 端子两根引线,或在程序中对调正反转即可。

六、最终实验

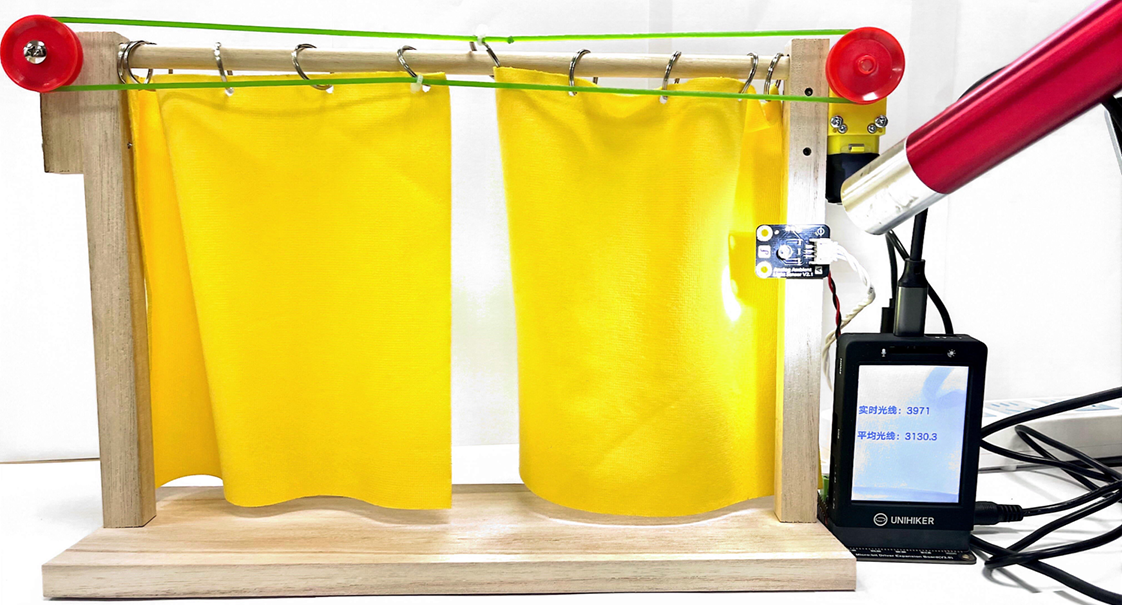

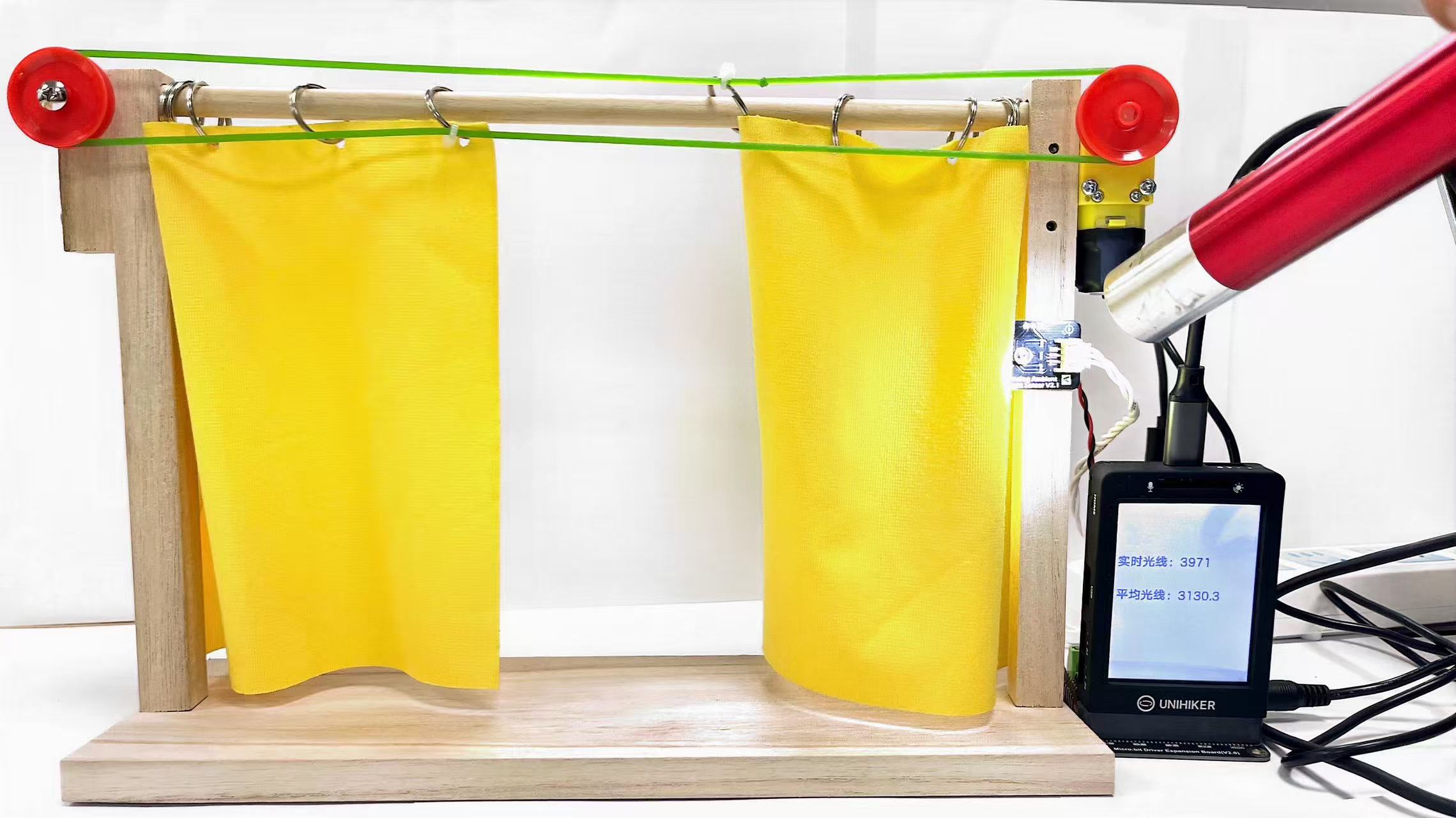

连接成功后,打开附件的窗帘控制程序的项目,即可进行光感自动关闭窗帘模拟实验:光照变化时,传感器读取光线值,程序驱动电机收放帘布。


常见问题排查

现象

可能原因

解决办法

设备列表里找不到 M10数据线仅支持充电;驱动未安装;线没插紧更换可传数据的 USB 线;重新插拔;按提示安装 USB 驱动
连接后仍无法运行实验USB 线未插稳;设备未连接成功;电机线松动返回硬件搭建重新执行 USB 连接行空板 M10;检查 M1 端子与 A21 接线
电机转向相反红黑引线极性与程序约定不一致对调 M1 端子两根线,或在程序中对调正反转
皮带打滑、帘布卡滞皮带过松或滑轮安装不到位重新张紧绿色皮带,检查滑轮转动是否灵活
