校园实验室里的可调机翼观测站——用数据解密飞机升空

前阵子给学生上“物联网实践与探索”这一模块，我一直想让孩子们不只是学会接线、发数据，而是真正用物联网去解决一个看得见、摸得着的真实问题。飞机为什么能飞上蓝天？这个问题孩子们都好奇，可机翼的升力、阻力看不见摸不着。于是我和学生一起，在校园实验室里搭了一座“可调机翼观测站”，用真实的数据，把这个物理原理“算”出来、“画”出来。

一、这是个什么东西

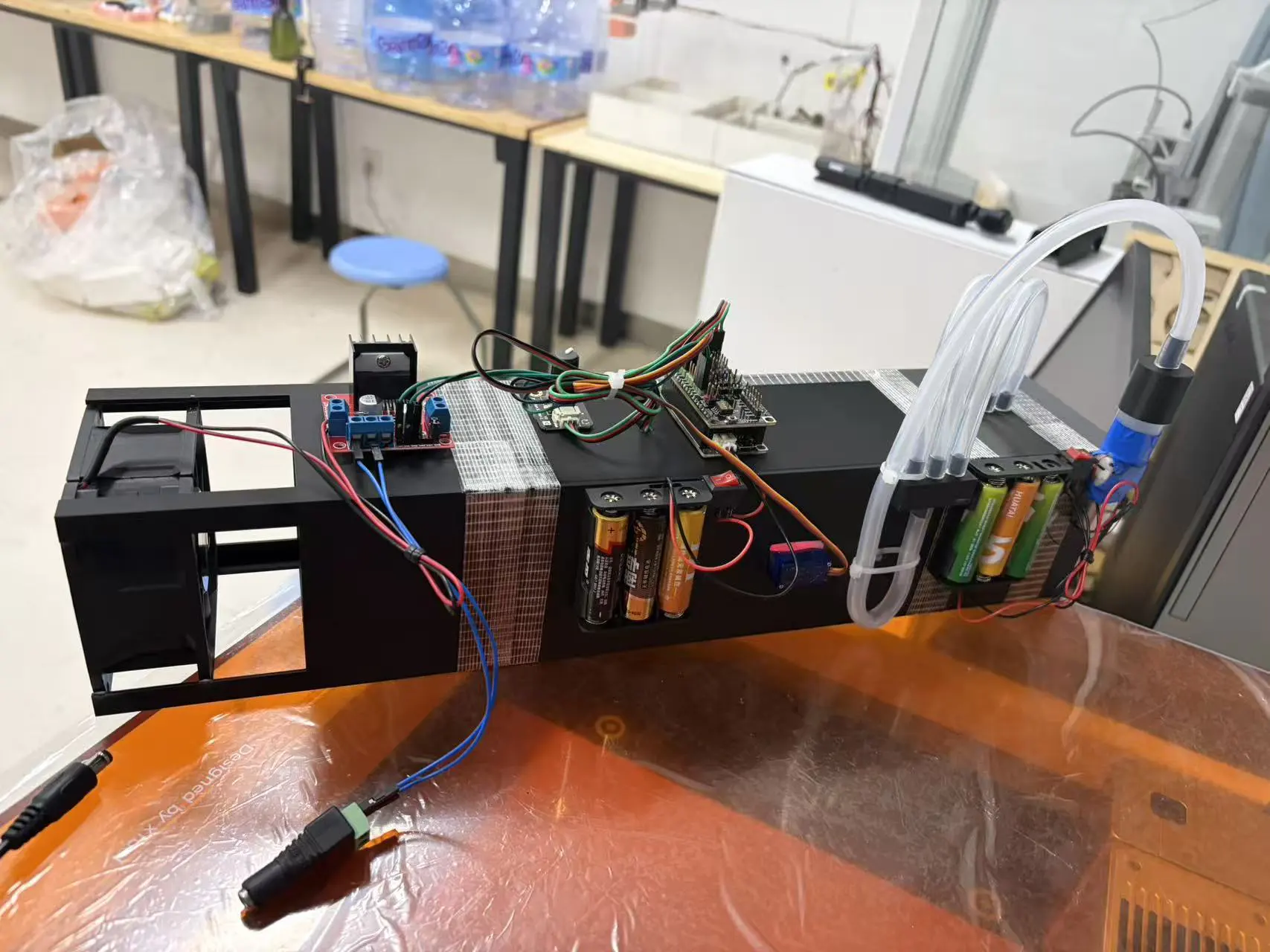

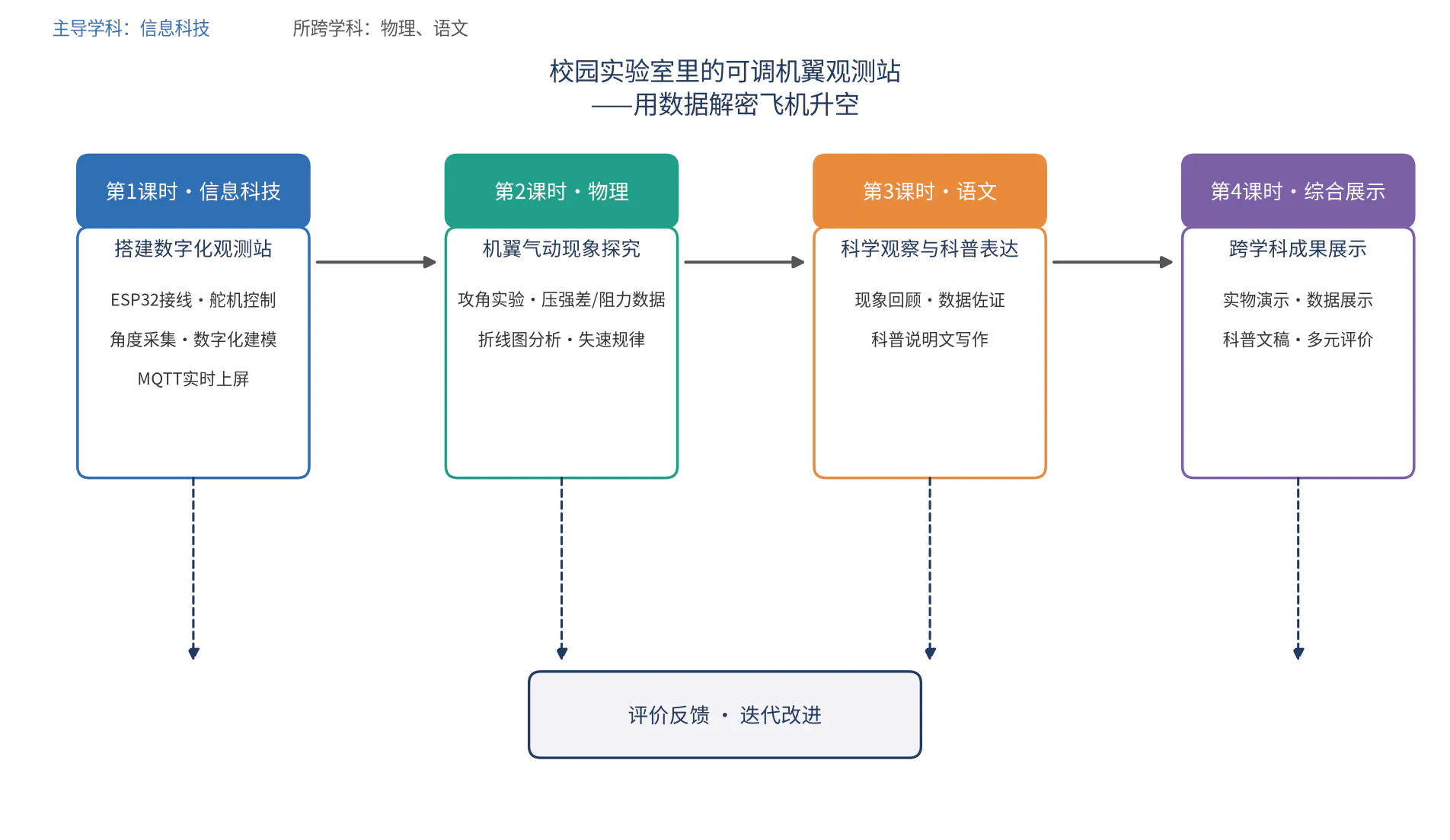

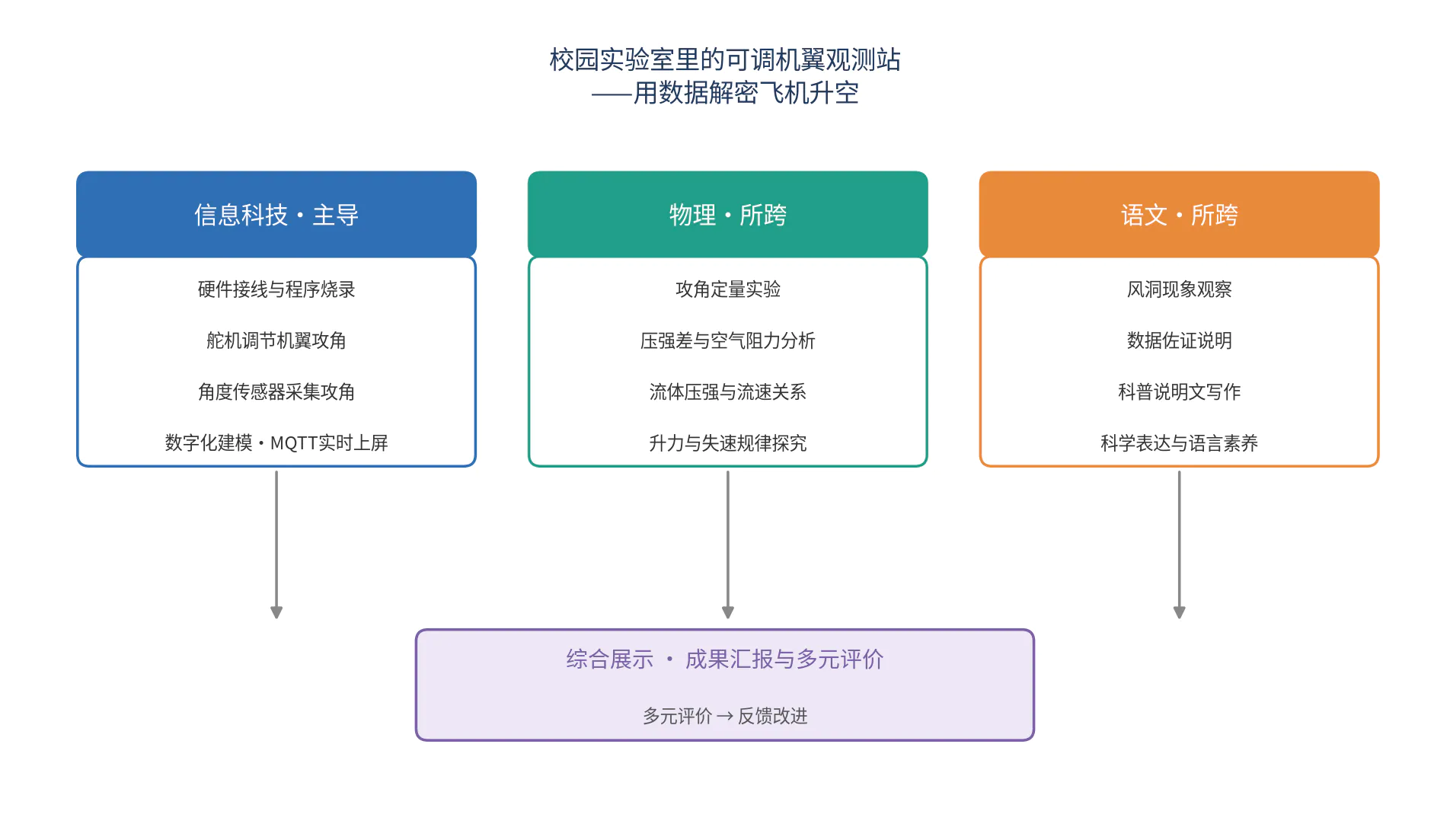

简单说，它是一座可以调节机翼角度的迷你风洞观测装置。我们把一片机翼模型装在舵机上，通过舵机任意调节机翼的攻角（机翼与气流之间的角度）；再用角度传感器实时测出攻角；气流由一台可调 PWM 的风扇和烟雾发生器提供，烟雾流过机翼，气流走向一目了然。最关键的是，机翼的压强差和阻力不是凭空猜的，而是根据物理课上学到的“流体压强与流速的关系”，在程序里建立一个“攻角—压强差/阻力”的数字化模型，实时计算出来，再经 MQTT 协议传到行空板，最后显示在 Mind+ 大屏的两条折线图上。转动舵机，数据就实时动起来，失速时灯带还会闪红提醒。这套装置把信息科技、物理、语文三个学科串在了一起，是我正在打磨的一个跨学科案例。

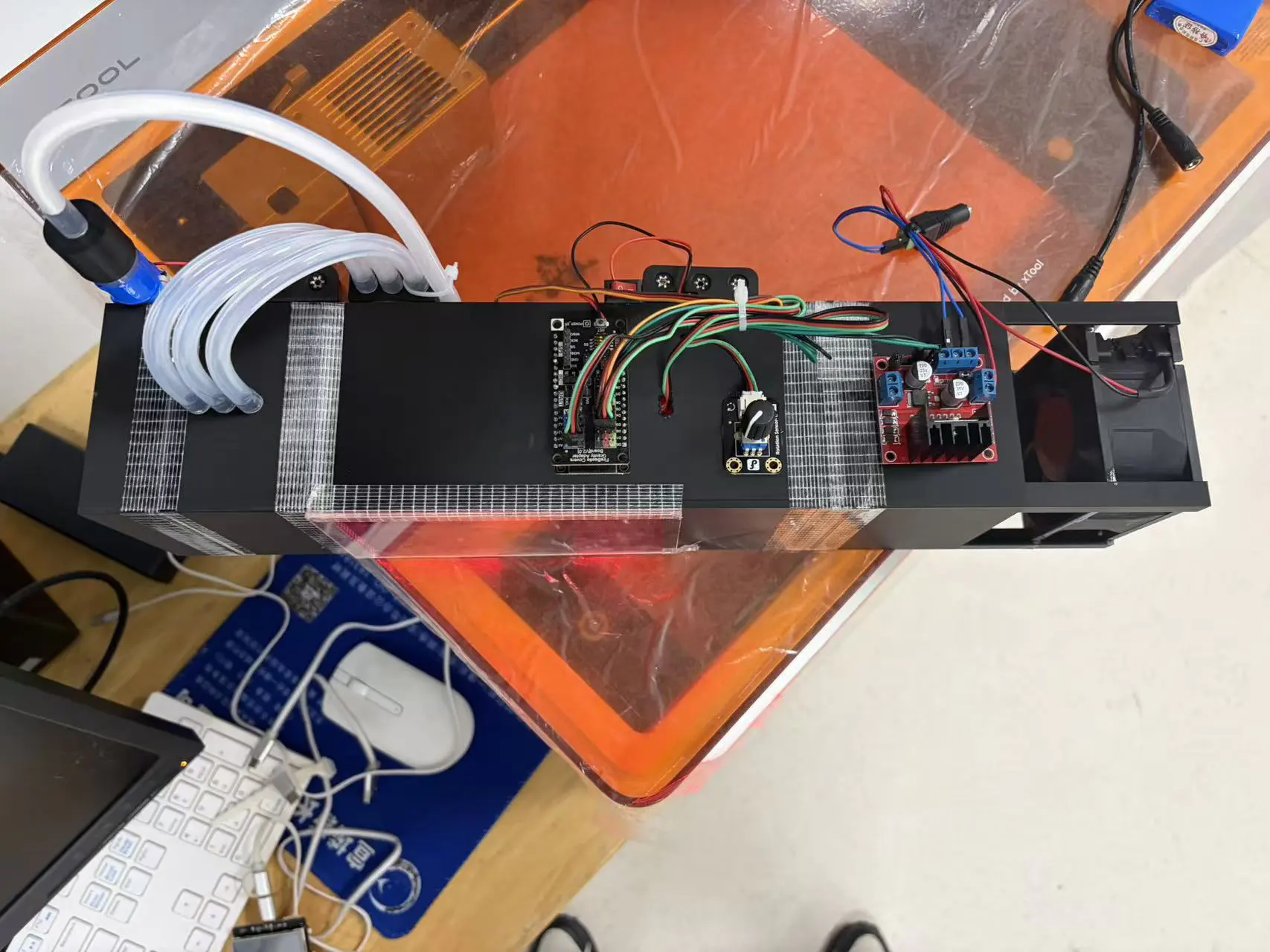

二、用到了哪些硬件

ESP32 主控板：用 Mind+ 编程，负责读传感器、算数据、控舵机、发 MQTT。
舵机（180°）：调节机翼攻角，转动角度就是攻角。
角度传感器（角度模块）：读取串口角度数据，实测机翼当前攻角。
L298N 电机驱动板：驱动风扇，配合 PWM 调节风速。
12V 可调 PWM 风扇：产生气流，是“风洞”的风源。

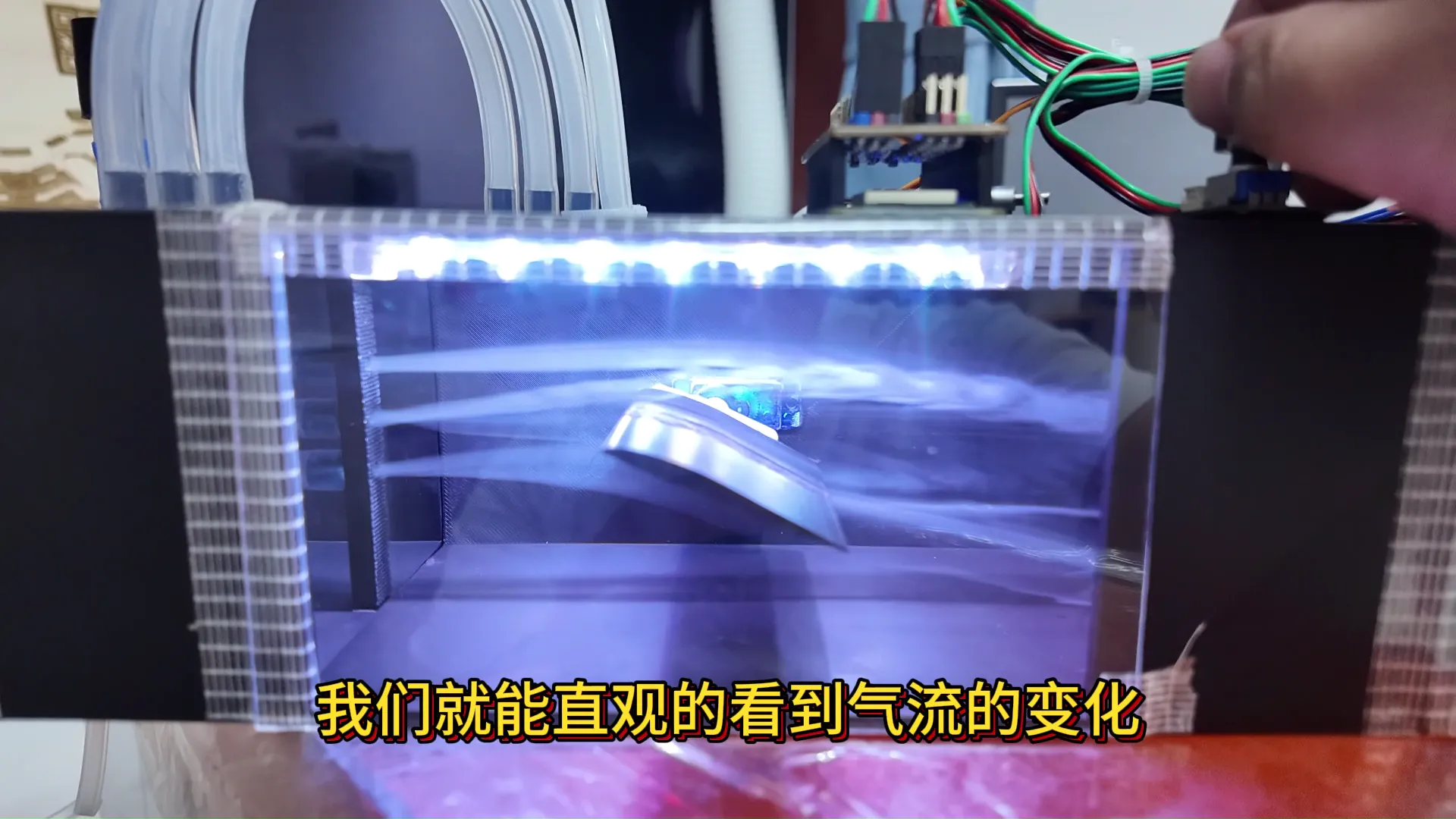

烟雾发生器：让气流可视化，直观看到机翼上下的流速差。

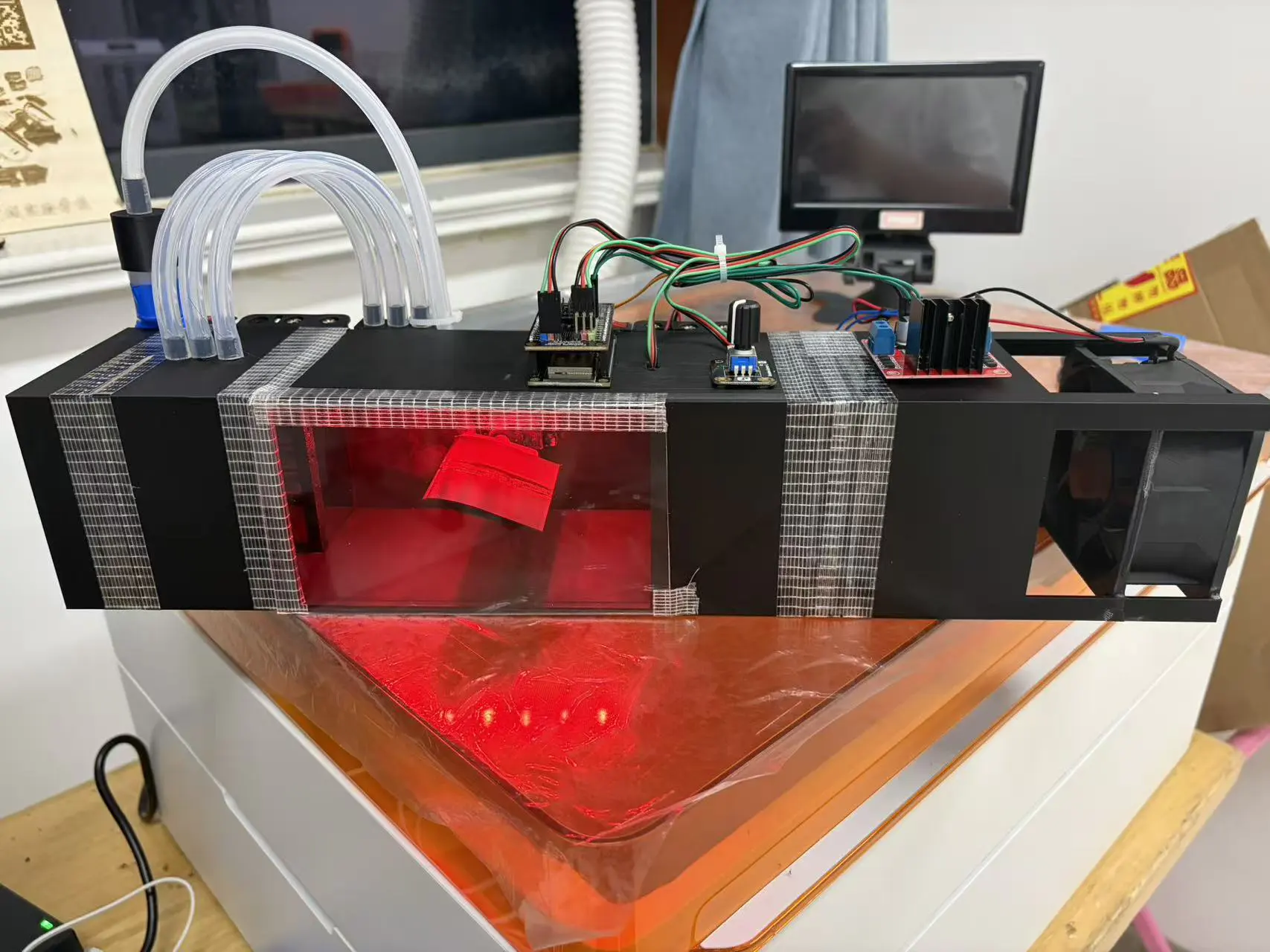

RGB 灯带：失速时变红闪烁，给实验一个直观的“警报”。
行空板 M10：作为 MQTT 服务器（SIoT），转发数据。
迷你主机 + Mind+ 可视化大屏：教室里的显示终端，画折线图。

整个链路就是：传感器采集 → 主控计算/控制 → MQTT 传输 → 大屏可视化，信息科技课本上那套“物联网实践与探索”闭环，在这个装置上完整跑通了。

三、原理上，数据是怎么来的

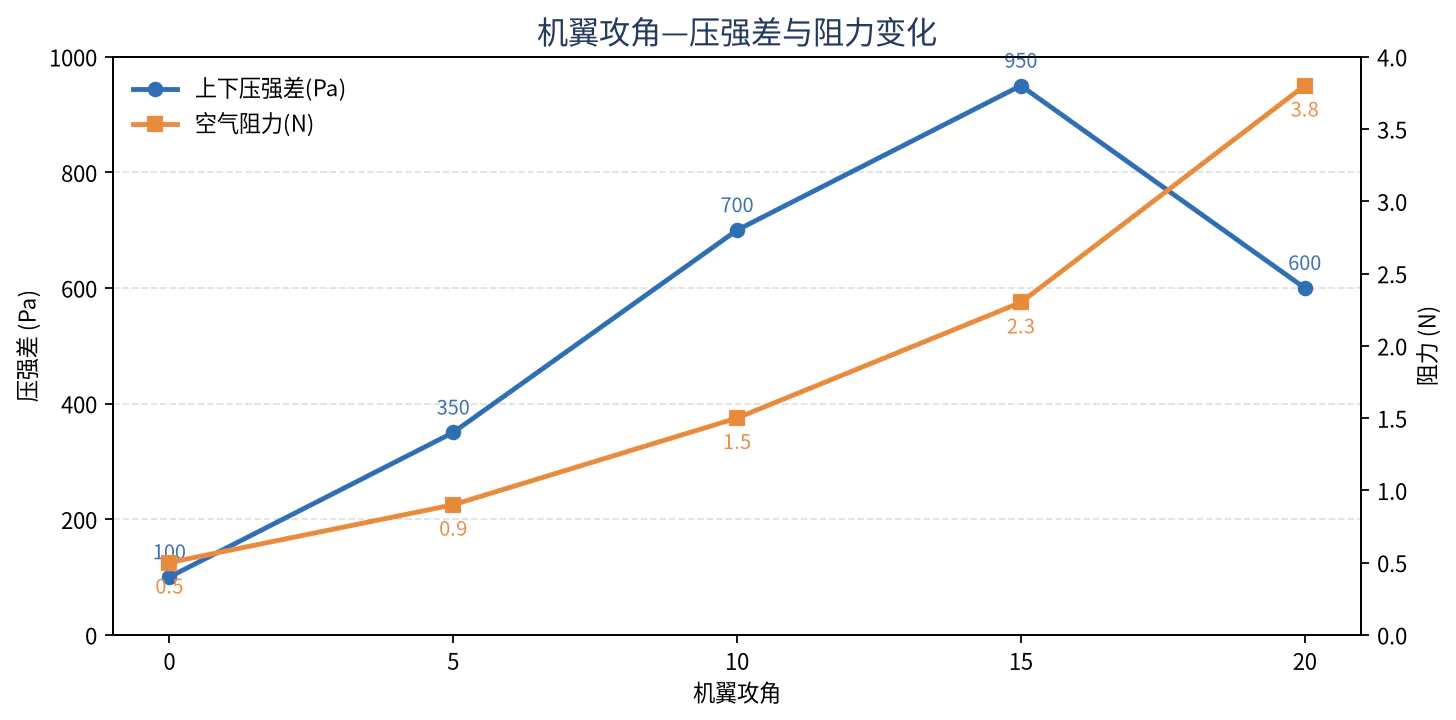

这里有个容易被误解的点，我想说清楚：我的风洞里其实没有真的阻力传感器。烟雾只是起演示作用，它并不会真的给机翼施加一个可测的阻力。所以压强差和阻力，是我在程序里依据“流体压强与流速关系”建立的数字化模型算出来的——攻角越大，上表面流速越快、压强越小，压强差随之增大；当攻角达到约 50 度的临界攻角后，气流分离、机翼失速，压强差反而回落，而阻力持续上升。这个 50 度，就是失速的临界点，也是灯带闪红的触发值。

发布到 MQTT 的就是三个主题：angle（攻角）、pressure（压强差）、drag（阻力）。大屏上画两条折线——一条是攻角变化，一条是压强差和阻力的双线变化。

四、踩过的那些坑

做这套装置，真正折腾人的不是原理，而是那些小问题。

一是 L298N 的跳帽。新买的驱动板 ENA、ENB 用跳帽接在了一起，导致没地方接 PWM 使能引脚。把跳帽拨开才露出来；刚开始接其中一根引脚风扇不转，换到另一根引脚才转起来——原来是引脚没接对。
二是共地。风扇死活不转，排查半天，是没有接共地线。L298N 的 GND 和 ESP32 的 GND 必须连在一起，信号才能正常工作。
三是供电规划。调试时我用 USB 给 ESP32 供电，先不接 L298N 的电源，等程序传好、调通之后，再单独给 ESP32 接一块 4.5V 电池，避免调试时互相干扰。

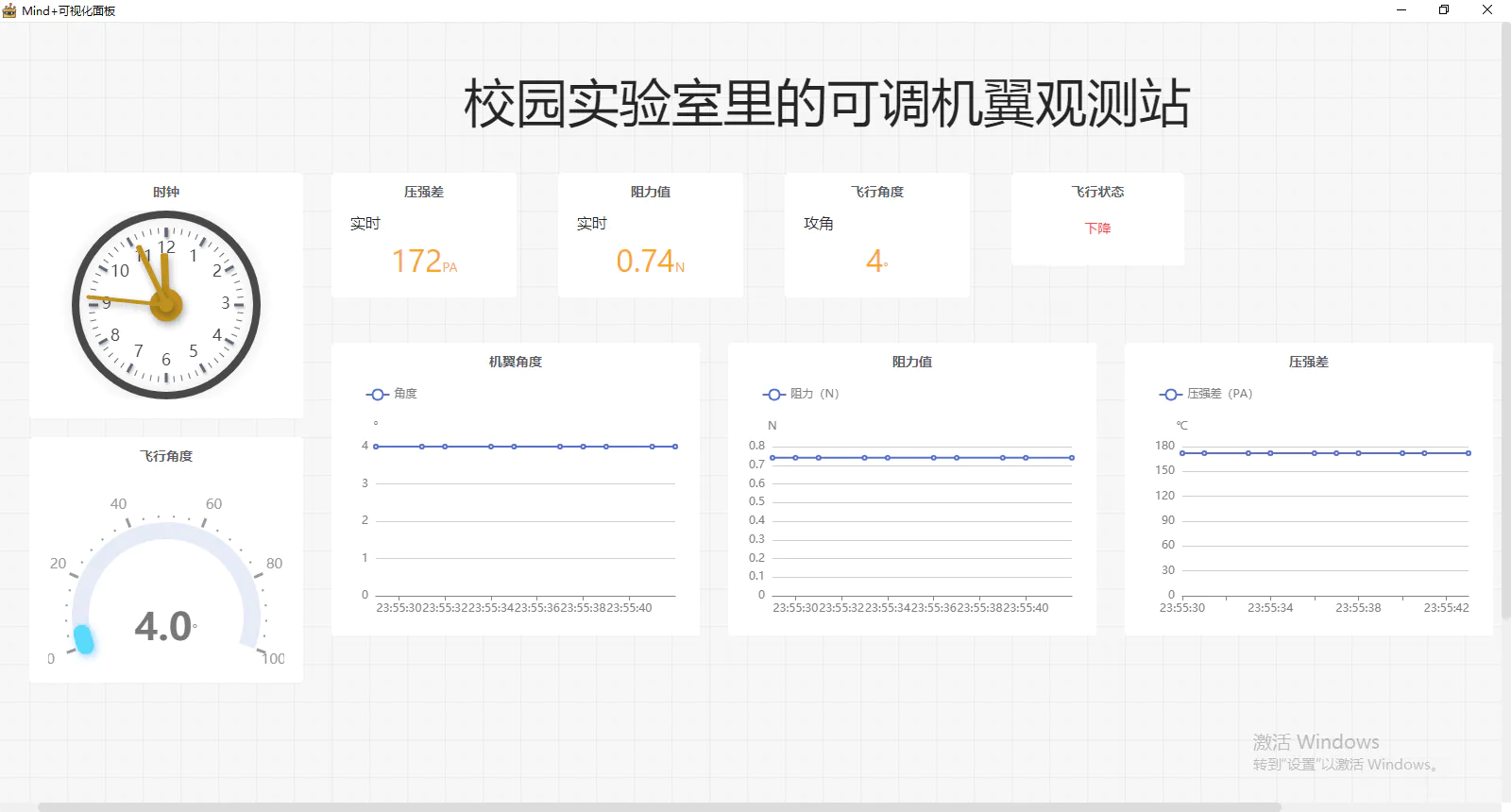

四是大屏数据接不通。一开始想自己做个网页大屏，走 WebSocket 直连 MQTT，结果 SIoT 只开了 1883 的 TCP 端口、没开 WebSocket；又加中转脚本、又调防火墙、IP 还会变（昨天 106 今天 102），折腾了很久。最后干脆在迷你主机上装 Mind+，用它自带的可视化大屏，省事又稳定。这个教训是：能复用现成工具就别自己造轮子。
五是失速角选多大。最初我按 15 度当临界攻角，结果发现 180 度舵机转起来 15 度太小、不好控制，最后把临界攻角定在 50 度，操作起来顺手多了，现象也更明显。
六是标题改来改去。案例初稿叫“可调机翼空气压强与阻力数字化观测站”，太“高大上”，被专家指出要和学校场景、学生实际贴近，最后改成了“校园实验室里的可调机翼观测站——用数据解密飞机升空”。

总结

这座小小的观测站，本质上是让“抽象的物理原理”变得“可测量、可看见”。它不是什么高精尖的科研设备，就用最普通的 ESP32、舵机、风扇和行空板拼起来，但跑通了一整条物联网闭环，也把三个学科自然地连在了一起。对学生来说，最大的收获不是背会了公式，而是亲眼看到、亲手调到那个“失速点”，然后写下自己观察到的科学。
