低成本 · 多通道 · AI 赋能(高中物理"超重与失重"创意教学设计)

一、项目背景与问题分

一、项目背景与问题分析

1.1 教材实验的原点：一段"看得见"的力

人教版《普通高中教科书·物理》必修第一册第四章"运动和力的关系"第 6 节《超重与失重》，通过力传感器记录人在下蹲过程中对平台的作用力，把抽象的"视重"转化为可见的数据曲线。教材配图为力传感器的示数随时间变化图线：

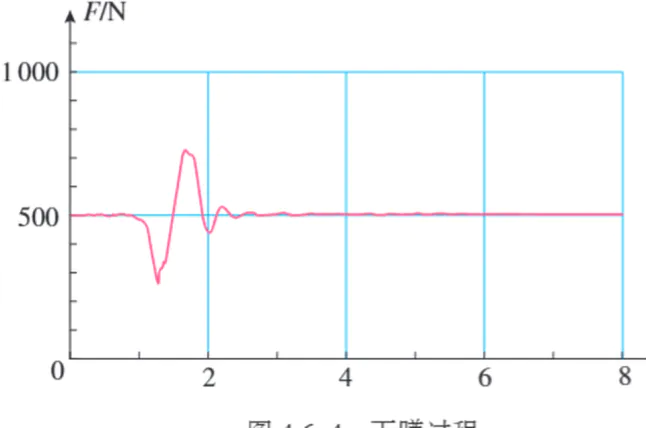

图 1 教材图 4.6-4 下蹲过程中力传感器示数随时间的变化

教材原文："很明显的图线直观地描绘了人在下蹲过程中力传感器的示数先变小，后变大，再变小，最后保持某一数值不变的全过程。"

这段"先谷后峰"的曲线是本节课理解超重与失重的关键载体——它告诉学生，人的重力始终不变，变化的是平台对人的支持力。也就是说，教材已经为这节课准备好了最好的证据，问题只在于：这组证据能否到达每一个学生的手边。

1.2 现实困境：设备缺口造成的"看实验"教学

尽管教材设计精巧，但在相当数量的普通高中，这一实验只能停留在"教师演示"层面。梳理当前条件，主要存在四重困境。

困境一：传感器价格昂贵，难以覆盖分组

中学常用的力传感器配套数据采集系统，单套通常在数千元量级。对经费有限的学校而言，一套设备的采购往往就意味着一次较大的支出，多数学校仅能配备 1—2 套。

困境二：设备数量与班级规模严重不匹配

一个 40 人的班级只对应 1—2 套设备，学生无法同时采集数据，更无法进行横向比较。而超重与失重的判断恰恰依赖对"过程"的观察——每个学生的运动节奏不同，仅凭一条曲线很难支撑起归纳性结论。

困境三：隐性过程难以呈现

超重与失重的本质判据是加速度方向，但加速度本身"看不见"。学生最常见的迷思概念就是把"运动方向"当作"加速度方向"，认为"只要向下运动就是失重"。传统的单次演示实验很难在一次课程内打破这种错误认识。

困境四：维护与复用成本偏高

传感器存在零点漂移、需要定期标定，损坏后的维修周期长。设备"怕摔、怕潮、怕久置"，长期使用中可用性进一步下降。

1.3 破局思路：以"触手可及的硬件 + AI"替代昂贵传感器

针对上述困境，本设计提出三条互为支撑的思路。

思路一：降维替代。用百元级的开源开发板内置的三轴加速度计，替代千元级的力传感器。加速度计虽然不直接测量力，但可通过牛顿第二定律换算出视重，物理原理完全一致，而成本与体积下降了一个数量级。

思路二：以"多"补"少"。用 8 块板并行采集，取代 1 套设备的单机演示。设备精度可以稍低，但用数据规模与多组对比弥补——8 组同时实验，每组都有自己的曲线，全班数据进行横向归因，这是传统方案无法实现的。

思路三：AI 补位。AI 在本方案中主要补两道门槛。一道在"开发"环节——教师用自然语言描述教学需求，AI 编程助手生成掌控板固件与电脑端程序，把使用门槛从"教师会编程"降到"教师能把需求说清楚"；另一道在"课堂"环节——AI 判读承担曲线的初步划分，教师得以从重复性判断中抽身，把节省的时间用于深度追问。AI 不替代物理推理，只替代重复劳动。

二、人工智能与实验技术融合点

2.1 融合架构总览

整套方案由左侧贯穿的"开发层"与右侧"感知层—网络层—应用层"三层构成。运行部分全程部署在教室局域网内，不依赖外网：

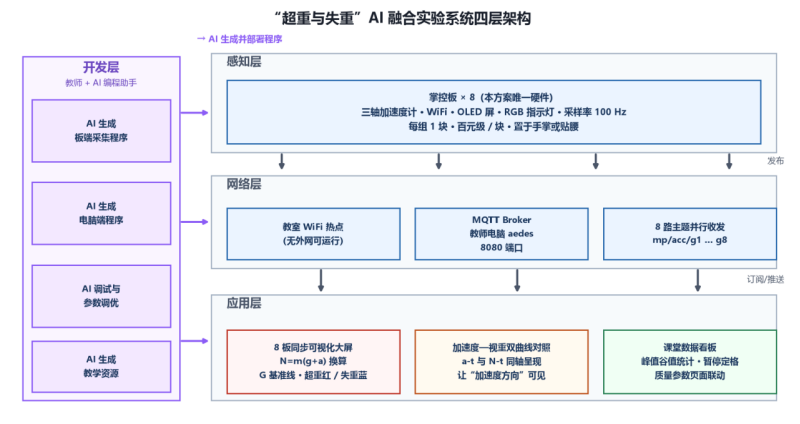

图 2 方案系统架构：开发层（教师 + AI 编程助手）与"感知—网络—应用"三层

      感知层只有 8 块掌控板，是本方案唯一的硬件；网络层由教室 WiFi 热点与教师电脑上的 MQTT Broker 构成；应用层是教师电脑上的可视化网页，提供 8 板同步大屏、加速度—视重双曲线对照与课堂数据看板三项功能。开发层不属于课堂运行系统，而是指教师借助 AI 编程助手完成板端固件与电脑端程序的编写、调试与调优这一环节。

架构设计上有三点刻意的取舍值得说明：一是硬件只有一种，8 块掌控板既是采集器也是唯一采购项，避免了多型号设备带来的管理与维护负担；二是全部走局域网，教室即使完全没有互联网接入也能完整运行；三是浏览器网页即前端，不需要安装任何客户端软件，教师电脑上的一个网页就是课堂大屏。

2.2 融合点一：AI 辅助编程，从教学需求到可用代码

这是本方案中人工智能最主要、也最容易被忽视的用法。传统上，一套这样的实验系统需要教师自己具备 MicroPython、MQTT 协议与网页前端三方面的能力；而本方案把这一环节交给 AI 编程助手承担：教师用自然语言描述"我要 8 块掌控板以 100 Hz 上报加速度，A 键联网、B 键开始测量，RGB 灯指示状态"，AI 即生成可直接写入掌控板的完整固件；描述"我需要一个网页，订阅 8 路主题，画 8 条曲线，按 N = m(g + a) 换算视重，标出超重区与失重区"，AI 即生成对应的服务端与前端代码。

开发过程呈现"描述—生成—运行—反馈—修正"的循环：AI 生成代码，教师写入板子或打开网页试运行，把报错信息或不符合预期的现象回传给 AI，由其定位并修复。以本方案的实际经历为例，从首次生成到 8 路数据稳定联通，前后经过若干轮修正，总耗时约 1—2 小时——这一过程需要的不是编程技能，而是把教学需求说清楚的能力。

这一环节的育人价值：AI 把"技术门槛"从知识壁垒变成了沟通能力。教师不必成为程序员，却能独立完成一套面向自己课堂的实验系统；学生也能在拓展任务中用同样的方式改写脚本，体会"描述需求—生成代码—验证修正"的完整工程过程。更重要的是，当学生看到自己的一句描述变成了真正运行的程序，工程教育的抽象概念便有了落点。

2.3 融合点二：加速度—视重双曲线对照，让隐性过程显性化

    学生最常见的迷思概念就是把"运动方向"当作"加速度方向"。本方案的破解办法不需要任何额外交付件——掌控板的三轴加速度计本身就在测量加速度，只需要把它换算出的视重曲线与原始加速度曲线在同轴上并列呈现即可。

    大屏因此采用"双曲线对照"的呈现方式：一条是加速度 a—t 曲线，一条是按 N = m(g + a) 换算得到的视重 N—t 曲线。学生可以直观看到，视重变小的区间恰好对应加速度向下，视重变大的区间恰好对应加速度向上；两条曲线在数值上严格对应，判据不再需要靠"运动方向"去推断。

这一设计不增加任何硬件、不依赖任何手机，仅用同一块掌控板自身的既有数据就完成了"隐性过程显性化"，是本方案成本最低而教学价值最高的一环。

4.2 实验设计中的对照素材

本方案在讲评环节保留教材原有的力传感器图线作为对照。教材图 4.6-5 给出了先"下蹲"后"站起"两个过程的完整曲线，恰好与本方案采集到的曲线形成"传统传感器—低成本板卡"的两套数据对话，学生可以直接比较两者的形状一致性，从而建立对低成本方案的信心：

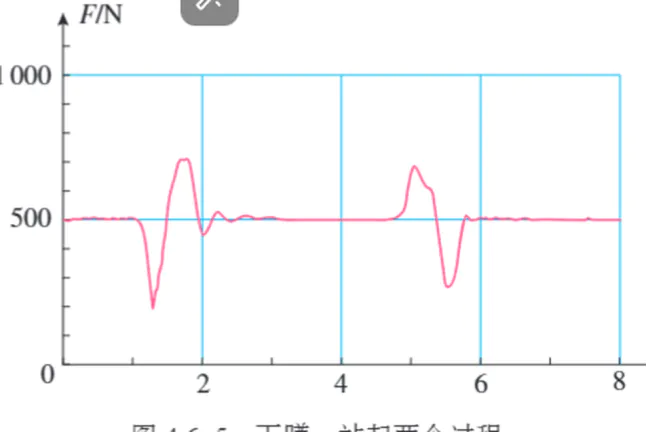

图 4 教材图 4.6-5 下蹲、站起两个过程中力传感器示数随时间的变化

4.3 硬件方案：低成本器材清单

总投入对比：8 块掌控板合计约千元级，即可支持 8 组同时实验，且设备可反复使用多年、可迁移到其他实验主题；相比之下，传统方案单套力传感器加数据采集系统通常在数千元量级，而多数学校仅能配备 1—2 套，只能供教师演示。从"支持多少学生真正动手"这个角度看，两种方案的成本效益差异非常悬殊。

4.4 软件方案

开发方式：AI 辅助生成，教师只负责描述与验证

板端固件、服务端程序与网页大屏全部由 AI 编程助手生成，教师的工作是把教学需求写成清晰的描述，并在真实设备上验证、把问题反馈给 AI 修正。以下三部分即这一方式的具体产物。

板端

使用 MicroPython 编写采集脚本，以 100 Hz 将三轴加速度经 MQTT 协议发布到对应主题（如 mp/acc/g1 至 mp/acc/g8）。交互采用极简的双键约定——A 键连接网络，B 键开始与停止测量；RGB 指示灯以颜色指示状态（红为未连接、蓝为已连接待命、绿为测量中），学生无需阅读屏幕即可判断板子是否工作。上电不自动连网，避免多板同时启动造成拥塞。

电脑端

教师电脑运行 MQTT Broker（采用开源的 aedes，在 8080 端口同时伺服 HTTP、WebSocket 与 MQTT 三种协议），一个进程即可承担全部后端职责；浏览器端使用本地化的 mqtt.js 库订阅数据，无需访问任何在线服务。

可视化网页

主界面以 4×2 布局并列呈现 8 块掌控板的受力曲线，每块板一条独立曲线；页顶集中显示连接状态（已连接板数）、总采样率与 Broker 地址，"自动连接"一次完成 8 路主题订阅，"暂停全部""清空全部"用于讲评时定格与复位。8 板全部就绪的运行界面如图 5 所示。

图 5 8 板同步实验系统主界面：8 条受力曲线并列，超重区（红）与失重区（蓝）自动标注，峰值、谷值与视重系数 k 逐板统计

曲线图内标注重力基准横线 G板 = m板 · g（虚线）；高于基准的区间以红色背景标出为超重区（F > G板），低于基准的区间以蓝色背景标出为失重区（F < G板）；每条曲线下方自动统计峰值、谷值与视重系数 k，讲评时可直接引用（界面中的 F(t) 即本文推导中的支持力 N）。

点击任一曲线可放大该板视图，针对个别小组单独分析。放大视图提供四项逐板控制：加速度方向合成（可切换为仅 Z 轴，聚焦竖直分量）、本板取负（处理个别板方向相反的情况）、本板校准系数与以静止校准——某块板因装配差异导致基线偏离时，教师只需当场按一次"以静止校准"，无需返厂或返修设备。

图 6 是一块板完成下蹲与站起后的真实曲线：曲线跌破基准线的深谷对应加速下降阶段（失重），超过基准线的尖峰对应减速下降与加速上升阶段（超重）。谷底与峰值相对 0.69 N 基准的偏离幅度，正是判断超重失重最直观的证据——学生不需要做任何换算，只需看出"曲线在基准线之上还是之下"。

图 6 单块掌控板放大视图：真实下蹲曲线与超重、失重区标注，含方向合成、取负、校准与静止校准控制

板质量参数在页顶集中设置（默认 0.07 kg，可按实测修正），修改后 8 块板同步重算，无需改动板端程序。基准线、超重与失重区带、峰值谷值统计与暂停定格，共同构成课堂讲评所需的全部读数。

六、预期教学效果

6.1 学生层面

从"看实验"走向"做实验"。8 组并行采集使每组学生都拥有自己的原始数据，实验教学的目标从"理解结论"转向"获得证据"。

迷思概念获得可视化破解。加速度 a—t 曲线与视重 N—t 曲线同轴并列，"加速度方向"这一抽象判据变成了可见的图形关系：学生亲眼看到失重只发生在加速度向下的那一小段，而不是整个"向下运动"过程。配合学生口述自己下蹲的节奏（先加速下去、再减速停住），运动过程与曲线区间一一对应，比单纯的讲授更有效。

个性化反馈成为可能。AI 判读让每组都能获得即时反馈，教师得以从重复性判断中抽身，将时间投入到深度追问与共性迷思的讲评上。

数据意识得到培养。一节课数万条数据点，学生在多组对比中学会处理个体差异、提炼共性规律。

6.2 教师与学校层面

实验条件成本大幅下降。从数万元量级的力传感器配套系统，降至千元级的开发板方案，且设备可多年复用、可迁移主题。

方案可移植性强。同一套掌控板与可视化网页可迁移到加速度测量、自由落体、振动、碰撞、斜面运动等多个知识点，一次性投入长期受益。

教师技术门槛显著降低。板端固件、服务端程序与网页大屏均可由 AI 编程助手生成，教师无需掌握 MicroPython 与前端开发，也能独立完成实验系统的搭建与定制；这套"用描述代替编码"的工作方式，本身就可以作为信息技术学科的示范素材。

支撑跨学科主题学习。方案涉及 MQTT 通信协议、局域网架构与 AI 辅助编程，天然与信息技术学科衔接，可作为跨学科项目的技术载体。

适配薄弱学校条件。全流程局域网运行、无需安装客户端、无外网亦可完整运行；设备不足时可从 8 块降至 2 块启动，只需减少数据主题数量，代码与流程均无需修改，保证实验不断档。

6.3 风险与应对

七、结语

本设计的出发点不是一个技术产品，而是一个教学困境：当学校买不起力传感器时，"超重与失重"这节课的实验该怎么上。

答案并不在于追求更精密的仪器，而在于换一个思路——用低成本、可复制、能多组并行的方案，让"动手做实验"的门槛降到最低，再用 AI 同时补上两道门槛：开发环节的编程门槛与课堂环节的反馈缺口。百元级的开发板、跑在教师电脑上的一个网页、一个能读懂教学需求并生成代码的 AI 助手，共同构成了一套完整可行的实验系统。

技术不是物理实验的替代者，而是它的延伸。当每一名学生都能亲手获得属于自己的曲线时，实验教学的底线才真正被守住。本方案全部基于开源硬件与开源软件，教师可自由复制、修改与扩展，这也是我们希望它在更多教室里被用起来的底气所在。
