CANoe可视化分析CAN报文数据

CANoe通过其强大的可视化分析功能，利用Graphic窗口将CAN报文中的信号、变量和诊断参数以直观的图形形式展现在XY坐标系上。这种呈现方式使用户能够借助动态图表，轻松而直观地洞察总线的实时状态。

1、打开或新建Graphics窗口

两种方式打开或新建Graphics窗口。

1、通过主菜单栏操作：

• 打开Graphics窗口：
  • 路径：Analysis -> Graphics -> View。
• 新建Graphics窗口：
  • 路径：Analysis -> Graphics -> Graphics Window。

2、通过Measurement Setup操作：

• 打开现有Graphics窗口：
  • 方法一：双击 Graphics 模块。
  • 方法二：在 Trace 模块上右键点击，选择 Show Window。
• 新建Graphics窗口：
  • 方法：在 Graphics 比那块上右键点击，选择 Insert Graphics Window。

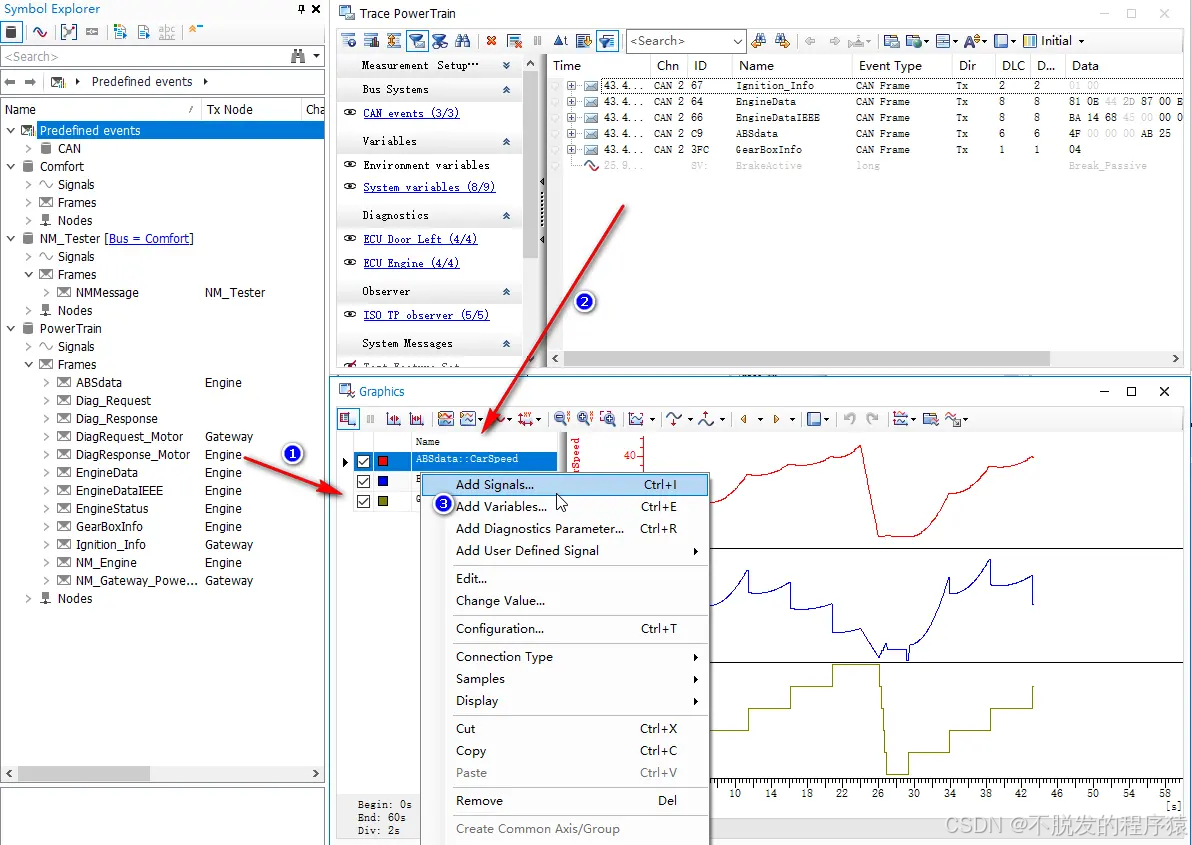

2、向Graphics窗口添加信号或变量

三种方式向Graphics窗口添加信号或变量。

1、从Symbol Explorer拖拽添加：

• 打开 Symbol Explorer。
• 选中需要添加的信号或变量。
• 拖拽至 Graphics 窗口中。

2、从Trace窗口拖拽添加：

• 打开 Trace 窗口。
• 选中需要添加的信号或变量。
• 拖拽至 Graphics 窗口中。

3、通过右侧信号栏右键添加：

• 在 Graphics 窗口左侧的信号栏中。
• 右键点击并选择 Add Signals 或 Add Variables。
• 在弹出的对话框中选择需要添加的信号或变量。

3、Graphics常用功能

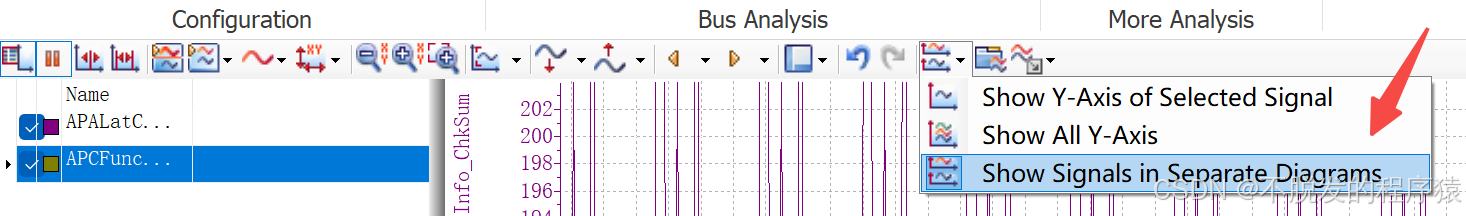

3.1、每个信号设置独立图表

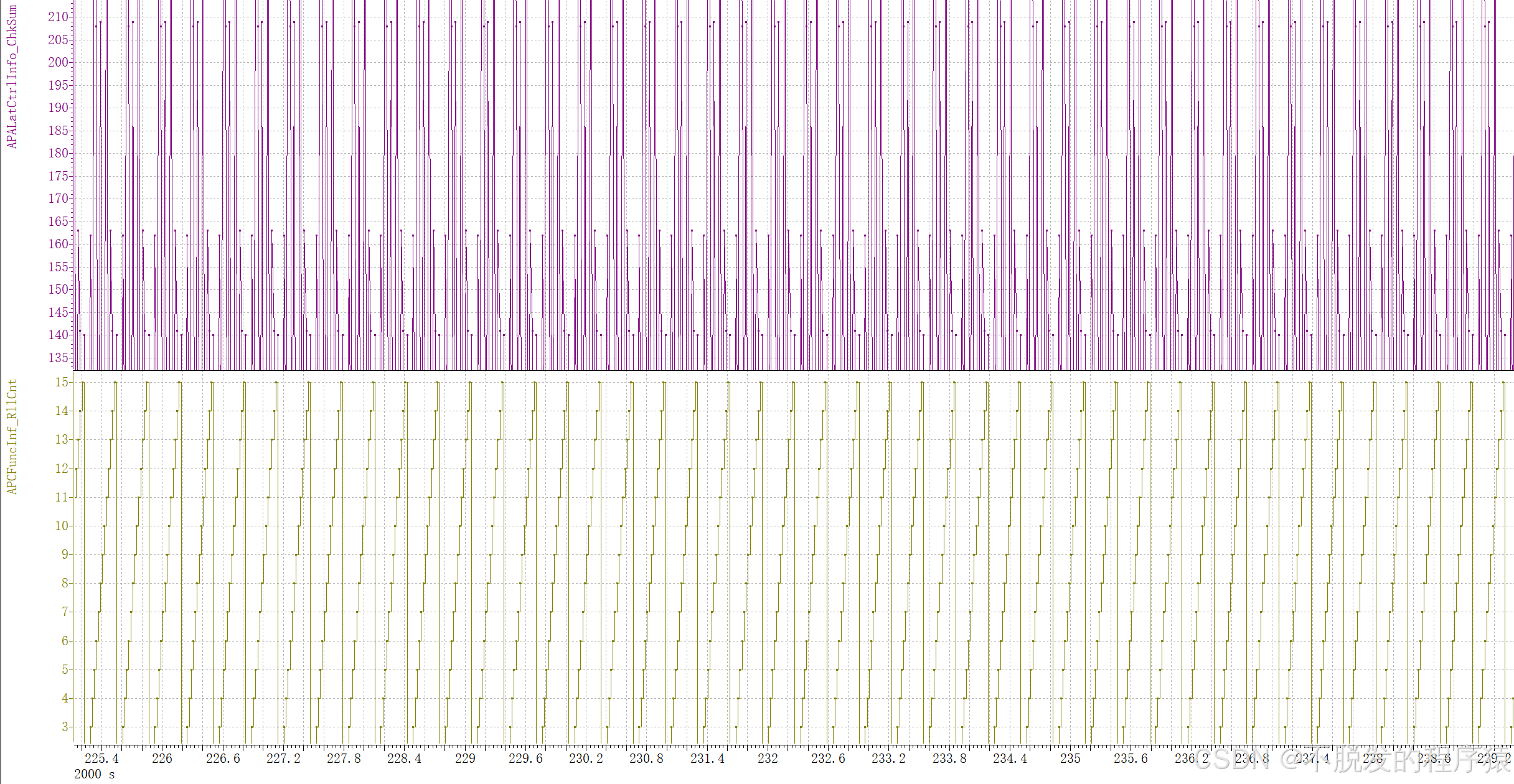

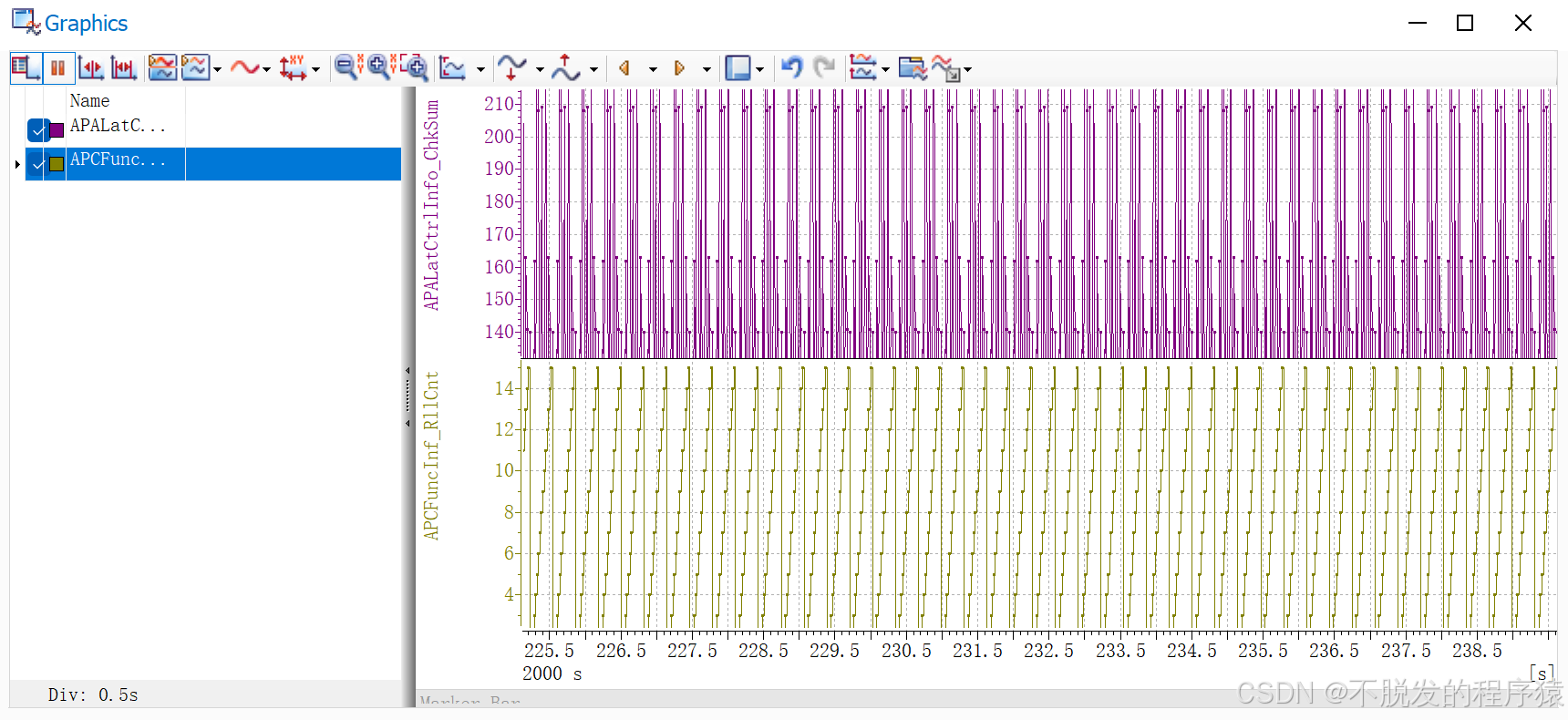

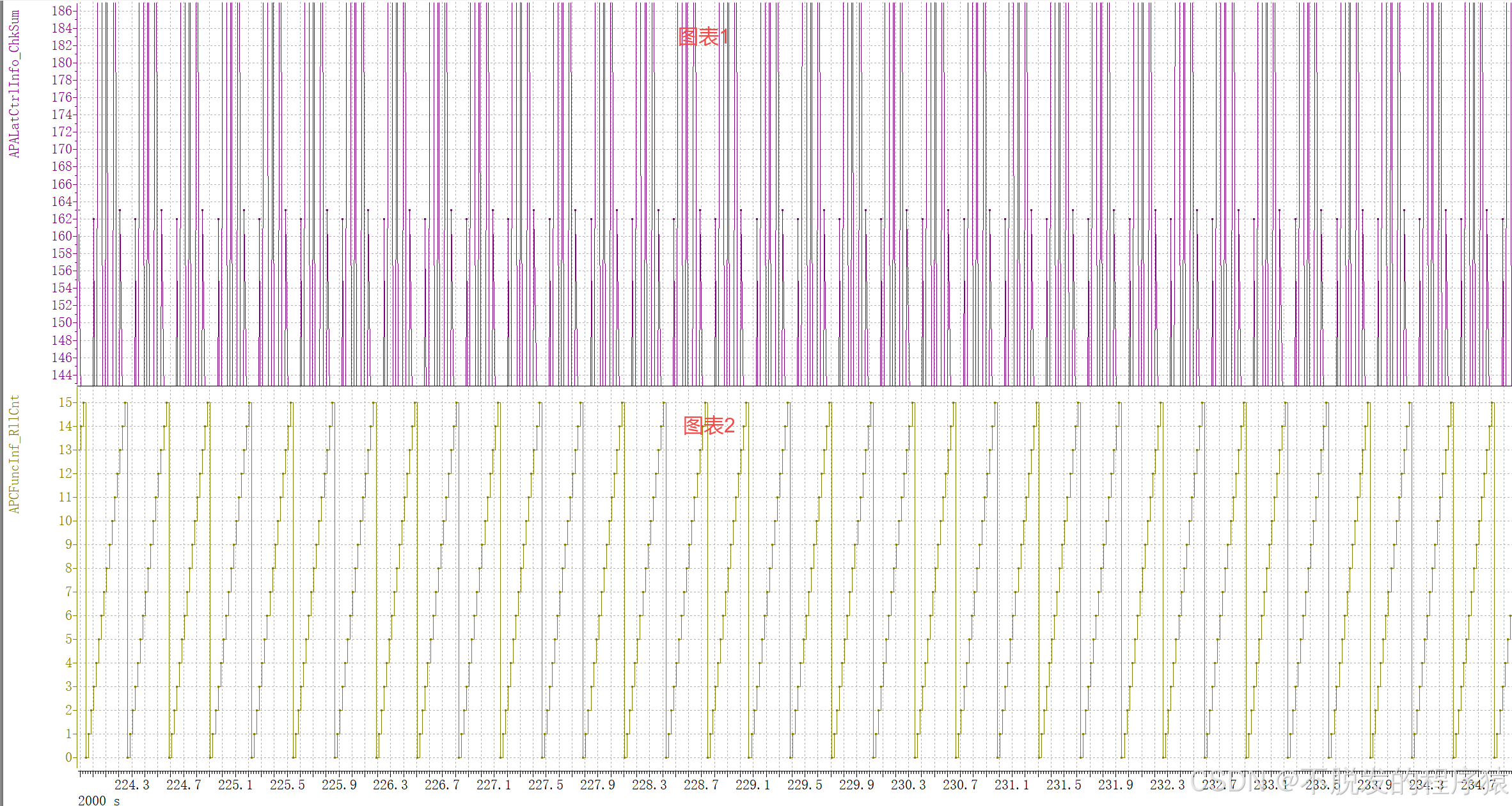

启用Show Signals in Separete Diagrams（在分离图中显示信号）功能后，您会发现每个信号都会独立地展示在一个单独的图表中，从而实现信号之间的清晰隔离与直观对比。

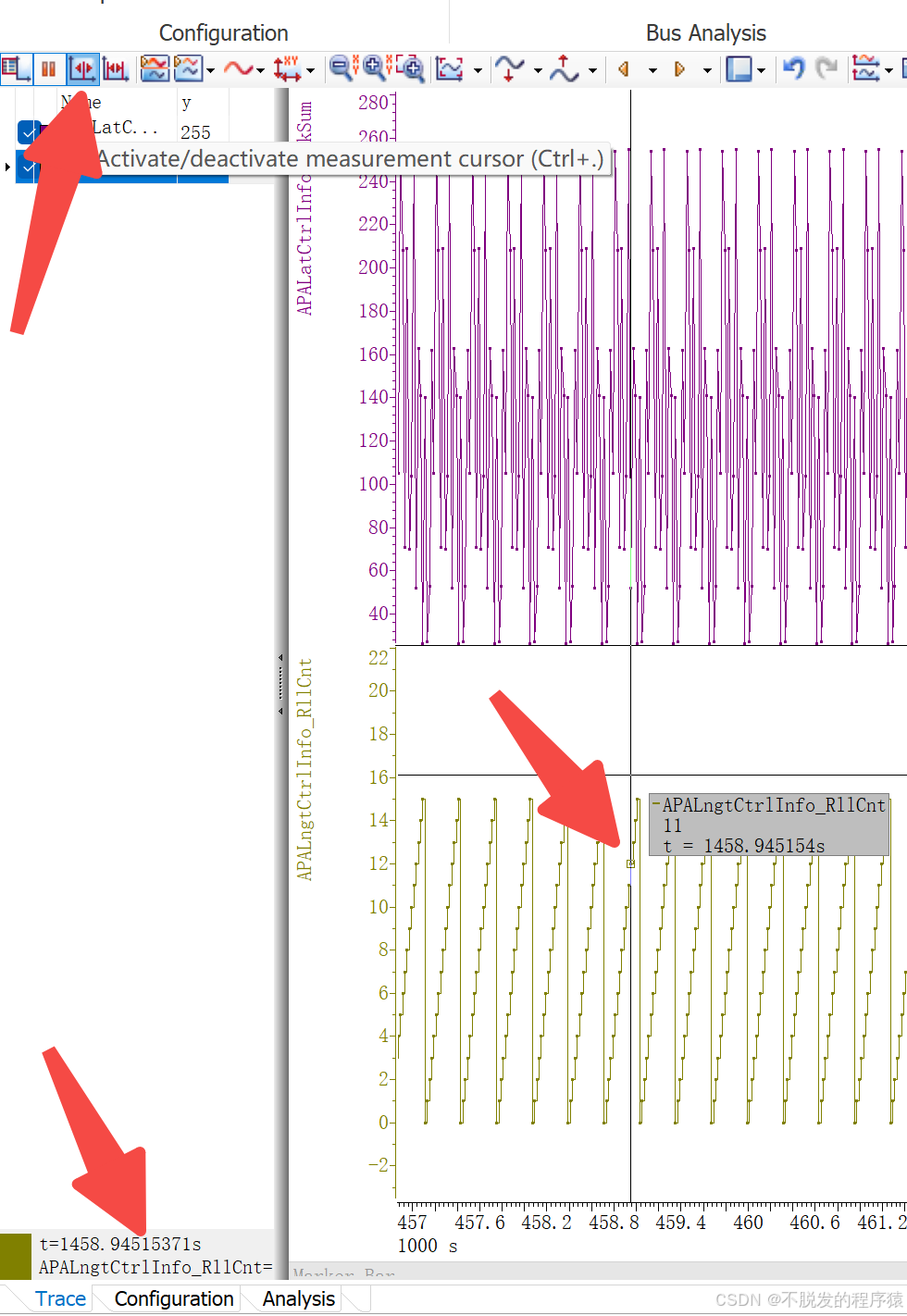

3.2、测量光标

测量光标（Activate/Deactivate Measurement Cursor）：点击“Activate/Deactivate Measurement Cursor”以激活或取消测量光标。该光标用于显示测量点的信号数值和时间，仅在测量暂停或停止时有效。

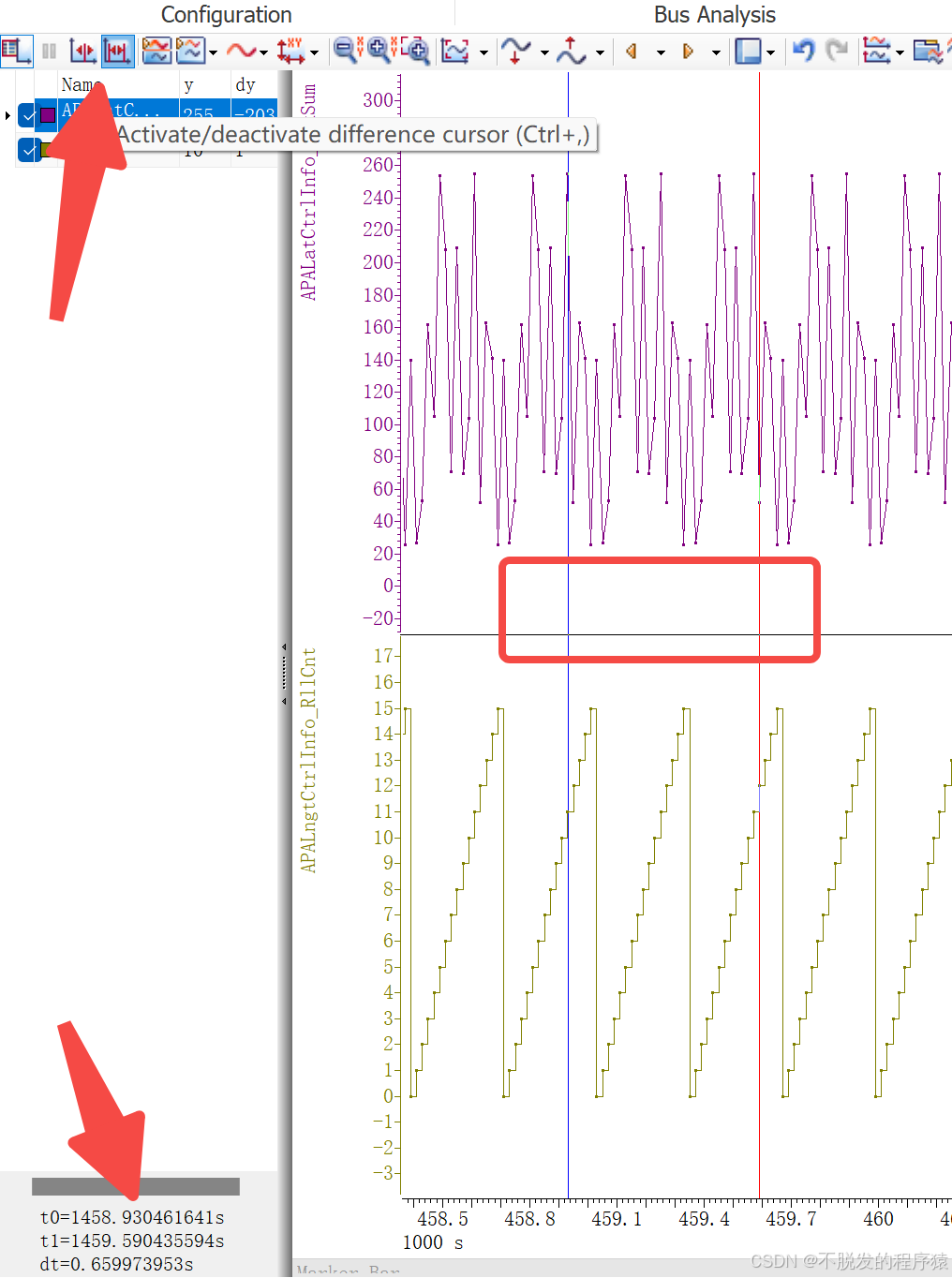

3.3、差分光标

差分光标（Activate/Deactivate Difference Cursor）：使用此功能对比分析两个采样点的数据，对比结果将显示在左下角。请注意，该功能仅在测量暂停或停止时有效。

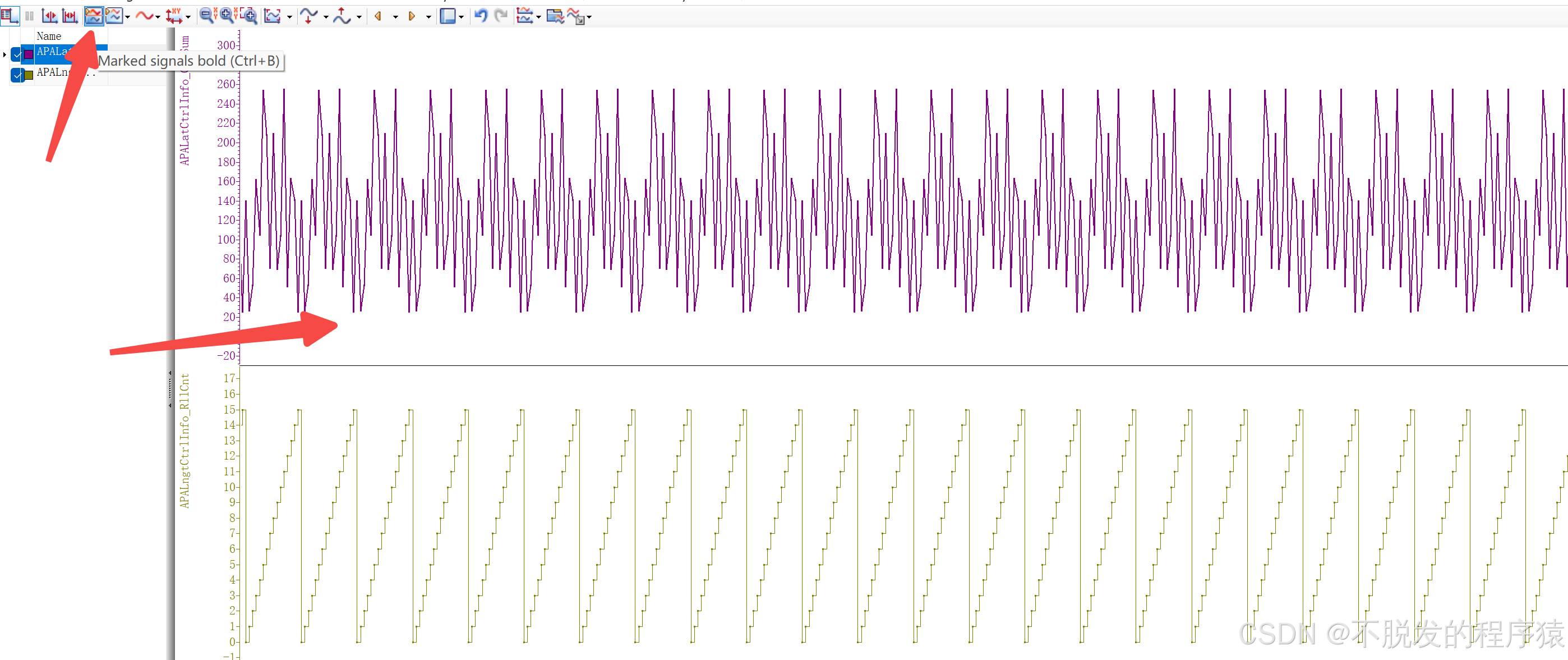

3.4、信号高亮

点击Highlight Signals（信号高亮操作）可以对特定信号进行高亮设置，以便在Graphic窗口中更容易地查看其曲线。设置完成后，该信号将以加粗形式显示。

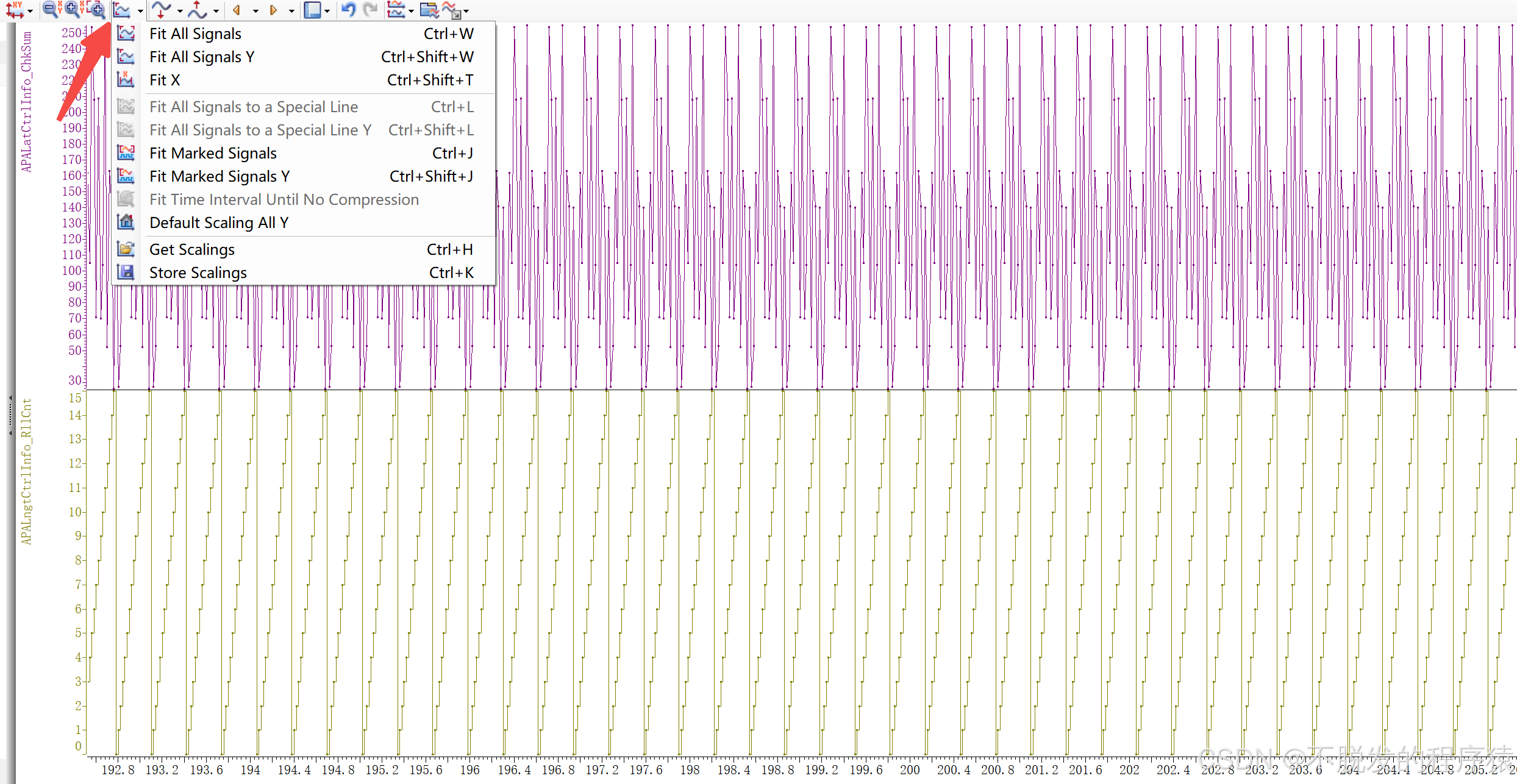

3.5、自适应显示

点击“Fit Signals”按钮，可以自动调整信号在图表中的显示比例，使其以合适的比例呈现。

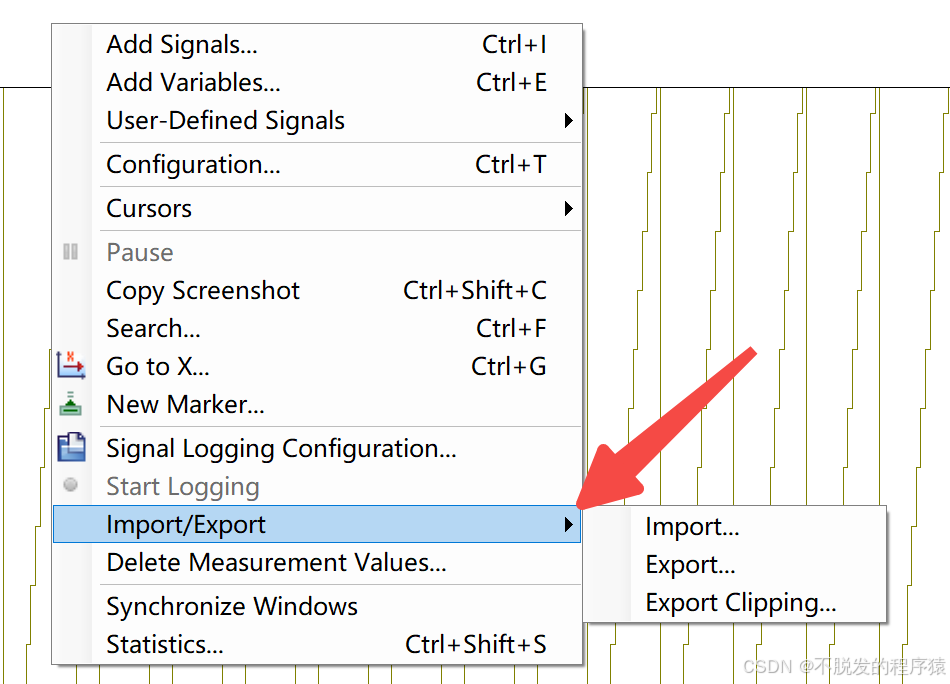

3.6、导入导出日志

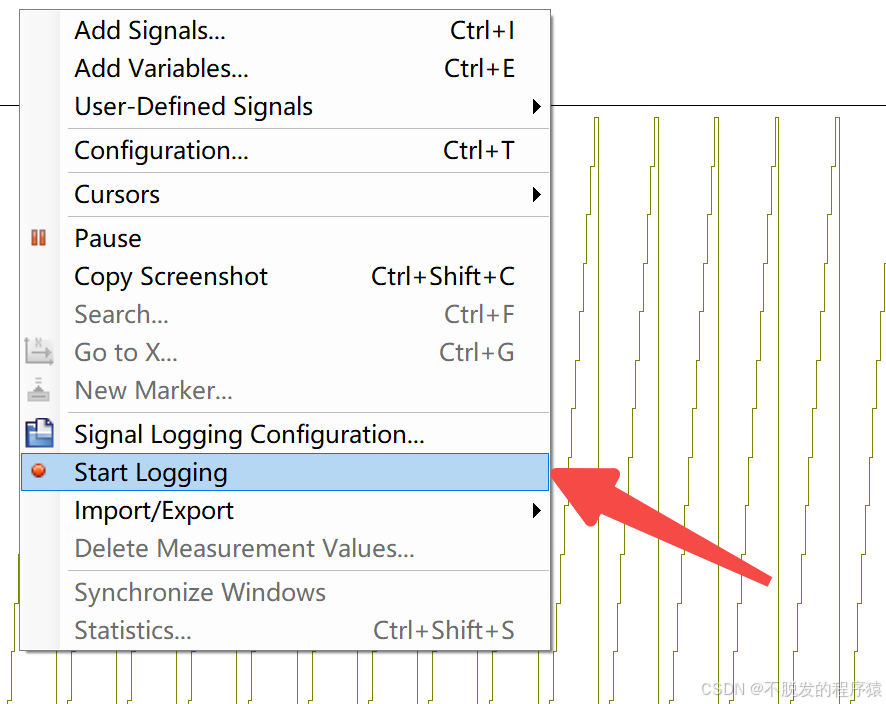

右键选择Import/Export可以选择导入或者导出日志。

运行过程中点击Start Logging开始记录日志。
