本帖最后由 szjuliet 于 2019-5-30 10:48 编辑

开箱、软件安装及示例测试


阿里云IoT套件测试1:开箱、软件安装及示例测试
阿里云IoT套件测试2:IoT平台注册、创建产品及设备
阿里云IoT套件测试3:创建物联网移动应用开发
阿里云IoT套件测试4:智能LED灯
阿里云IoT套件测试5:管理多个设备(单个ESP32)


很欣喜获得了阿里云IoT测试资格,感谢DFROBOT!

阿里云IoT入门套件:是一款基于阿里云平台和ESP32为主控的物联网套件,可以通过WIFI将数据传输到阿里云平台或手机上。套件内含多款Gravity传感器,接线方便简单,并且提供整套教程及代码,让你轻松搭建物联网环境。

Gravity:Gravity系列是DFRobot设计的一套即插即用的专业电子模组,包含强大的扩展板,专业的传感器模组和丰富的执行器模组,具备标准接口,详细且开源的文档资料,可快速搭建出项目原型,让设计与创造更加简单高效。

阿里云IoT:阿里云IoT致力于实现万物互联的美好世界,为生态合作伙伴提供基于云端一体化,人工智能、安全的物联网寄出平台和内容服务能力平台,通过改平台高效连接、管理设备的同时,开放的能力使生态合作伙伴更高效、低成本的构建各种创新的物联网应用场景。


一、开箱: 包装精美的盒子:

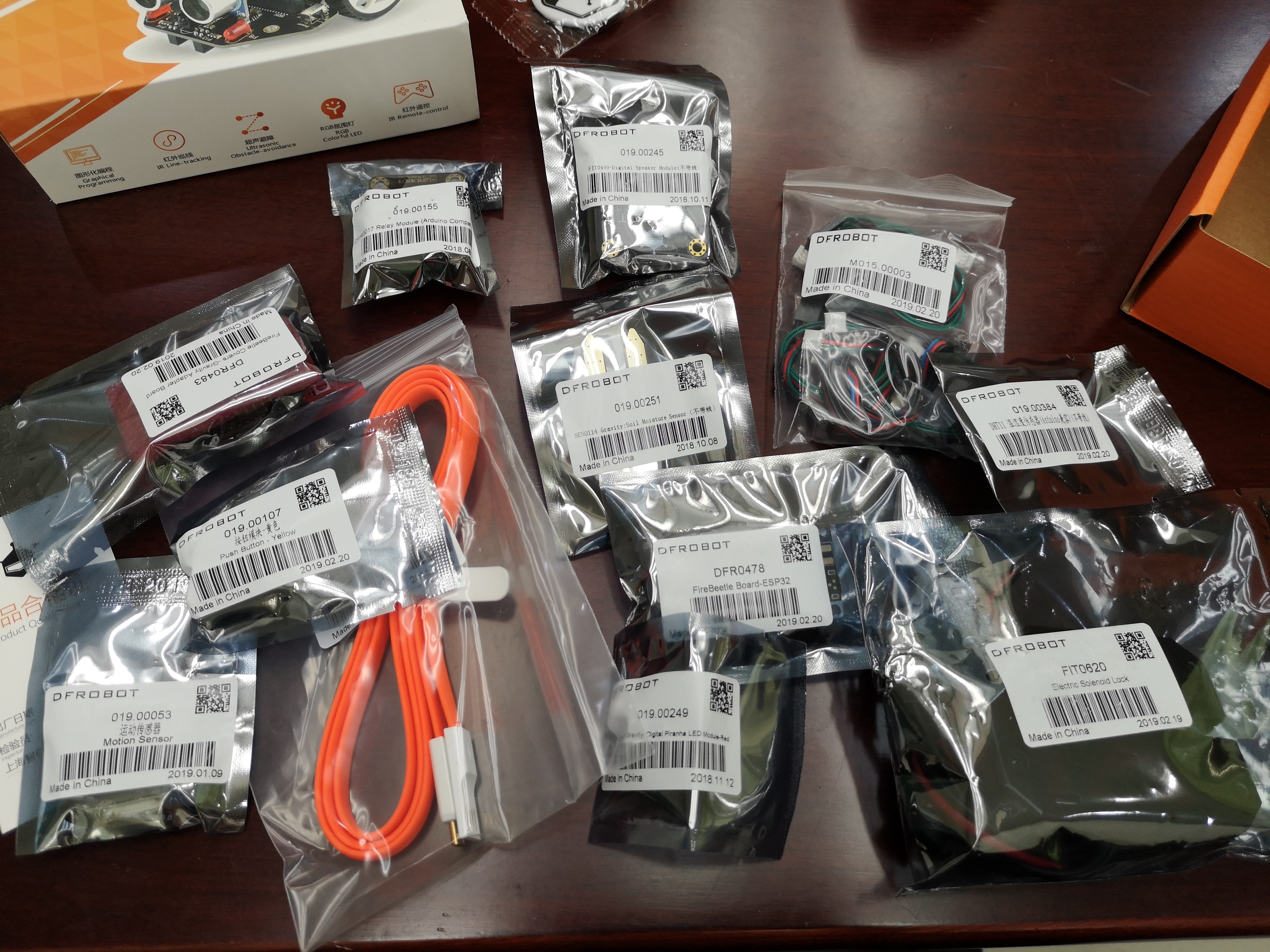

盒子拆开后,所有的器件都单独封在塑料包装袋中,且都有清楚明晰的英文标签。

材料清单包括:

DFR0478 FireBettle Board-ESP32(焊接排母)x1
DFR0483 FireBeetle Covers-Gravity Adapter Board(焊接排针)x1
DFR0031-R 数字食人鱼红色LED发光模块x1
FIT0449 带功放喇叭模块 x1
DFR0029-Y 数字大块头按钮-黄色 x1
DFR0017 继电器模块 x1
SEN0114 土壤湿度传感器 x1
SEN0171 红外热释电模块 x1
DFR0067 DHT11温湿度传感器 x1
FIT0620 电磁锁 x1
FIT0031 模拟传感器连接线 x1
FIT0011 数字传感器连接线 x6
FIT0351-OE 高品质 micro USB数据线





所有的器材都一如既往的做工精良,看上去赏心悦目,尤其那条高品质Micro USB连接线,黑乎乎的一堆材料中一抹及其亮眼的橙色,漂亮到让人惊艳!


二、FireBeetle Board-ESP32 简介

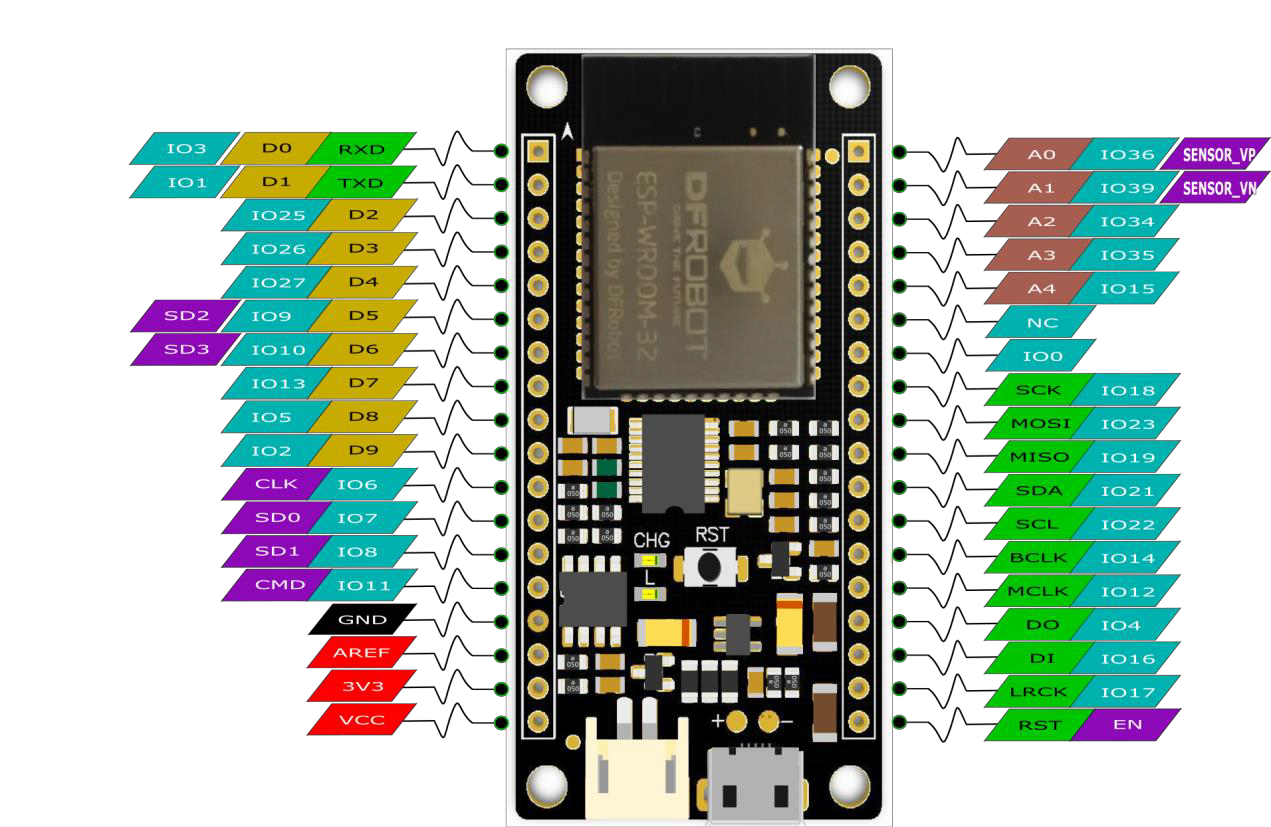

FireBeetle Board-ESP32 是 DFRobot FireBeetle 萤火虫系列主控之一,是一款专为物联网设计的低功耗微控制器。它采用乐鑫的 ESP32 芯片,集 WiFi&蓝牙,MCU 于一体, 设计上采用超低功耗外围硬件设计,支持 USB 及锂电池供电,支持板载锂电池充电,编程方式完全兼容 Arduino IDE 编程等功能,帮助你快速搭建物联网平台,省去了外围硬件的搭建。默认配置及对应硬件 IO 如下图 :




FireBeetle Board-ESP32板子的正面:

FireBeetle Board-ESP32板子的反面:

三、软件安装:

步骤1下载 Arduino IDE 软件


下载链接: http://arduino.cc/en/Main/Software
注意:FireBeetle Board-ESP32 主板建议使用 1.8.0 以上版本。

目前最新版本是1.8.9

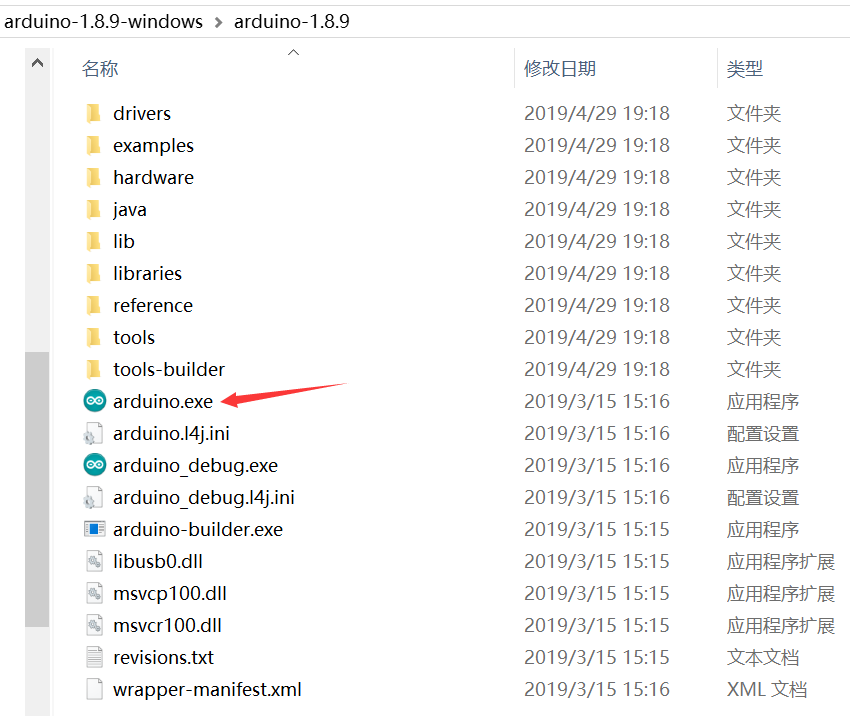

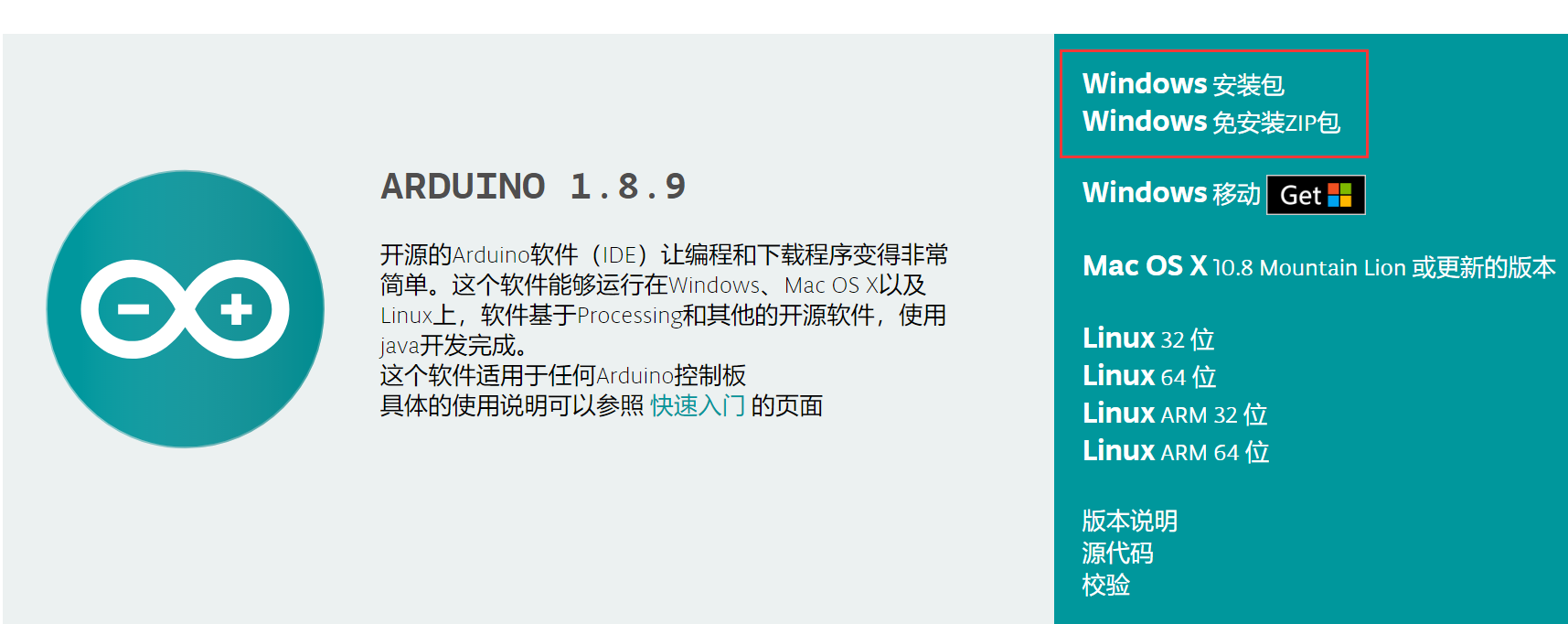

在下载页右侧的列表中选择下载对应的安装包。对于 Windows 系统用户既可以选择下载 Windows 安装包(推荐初次使用者下载),也可以下载 Windows免安装 ZIP包。免安装ZIP包解压缩后可直接运行,无需安装。



步骤2安装 FireBeetle Board-ESP32 开发板核心

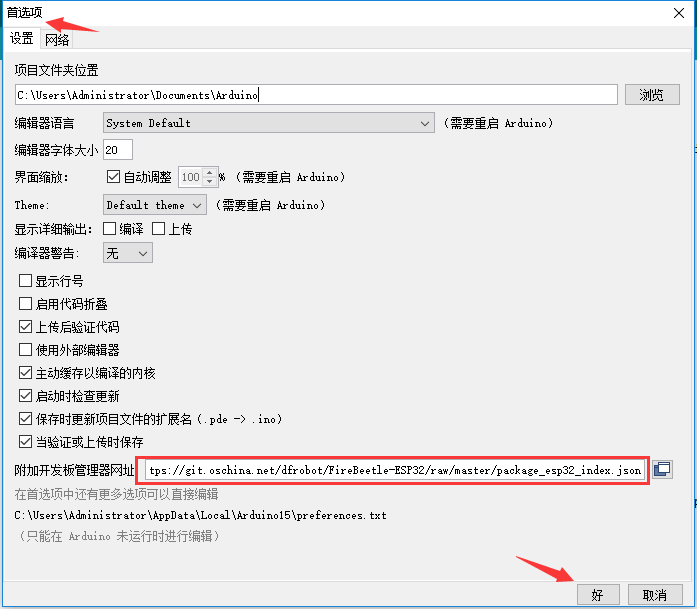

运行Arduino IDE,在文件菜单中选择首选项,在附加开发板管理器网址中输入:https://git.oschina.net/dfrobot/ ... ge_esp32_index.json,点击“好”完成设置

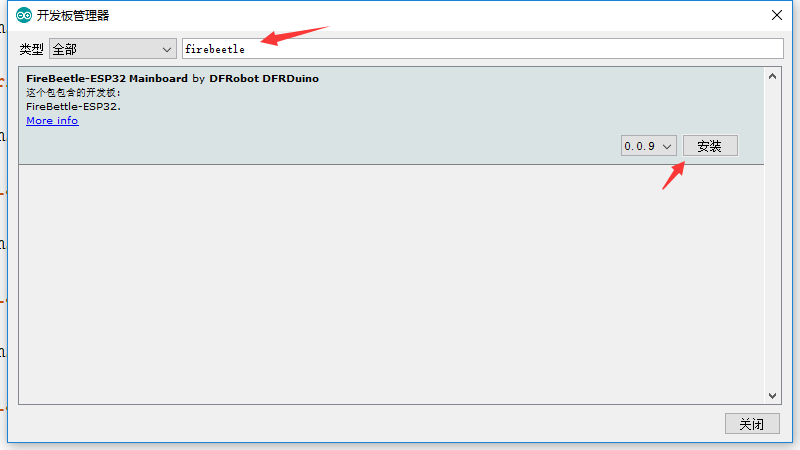

在IDE菜单中选择工具-->开发板-->开发板管理器,在打开的窗口中如下图位置输入firebeetle,稍等片刻会显示搜索结果,点击“安装”安装FireBeetle-ESP32开发板核心:

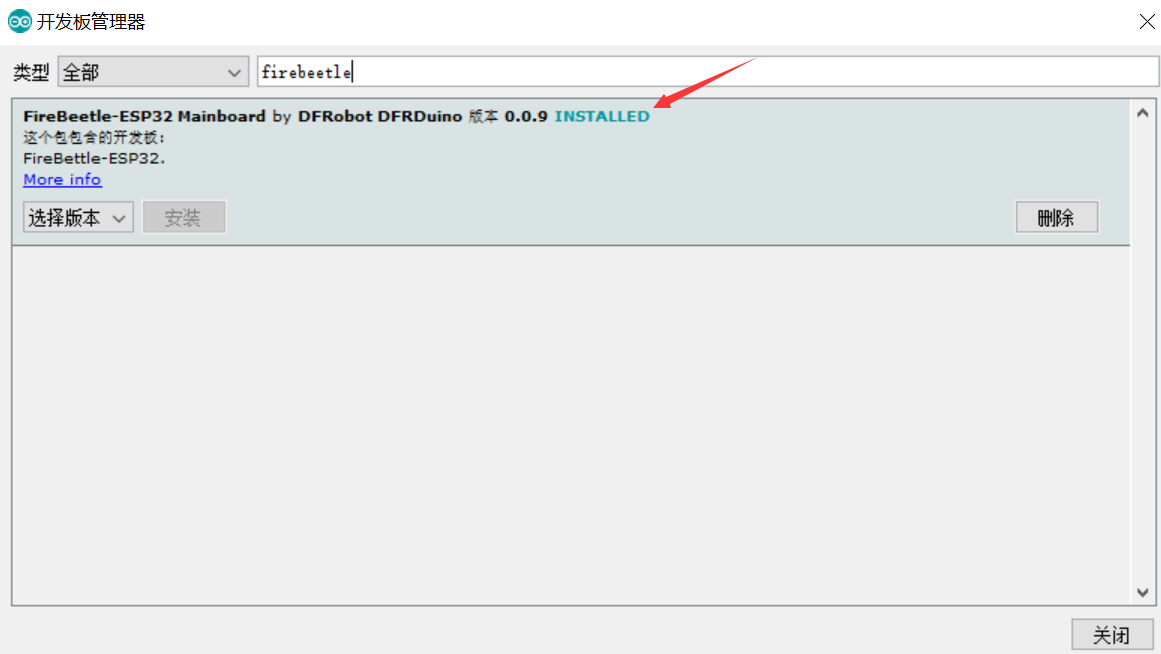

安装完成后,开发板信息会被标注“INSTALLED”:


四、测试示例项目:

驱动安装完成后,将开发板使用USB线连接到电脑:


运行Arduino IDE,打开 工具--> 开发板,选择开发板为FireBeetle Board-ESP32,选择端口(此处为COM20)


打开 文件-->示例-->Basics-->Blink


点击向右的箭头将程序上传到主控板中:


上传会依次显示如下画面,成功后显示“上传成功”:






此时板载蓝色LED灯会每隔1秒闪烁一次:



套件来源DFRobot创客商城






wl2  学徒

发表于 2019-9-16 21:15:33

安装 FireBeetle Board-ESP32 开发板核心时会报下载错误,如何处理?
回复

使用道具 举报

szjuliet  版主
 楼主|

发表于 2019-9-16 22:33:21

wl2 发表于 2019-9-16 21:15
安装 FireBeetle Board-ESP32 开发板核心时会报下载错误,如何处理?

有报错信息吗?是一开始就不能下载还是下载了一段时间报错?
报下载错误一般来讲是网络的问题,可以换一个网络,或者换一个时间再试试,特别是安装包比较大的时候,可能会出现下载错误。
回复

使用道具 举报

wl2  学徒

发表于 2019-9-17 09:13:25

刚刚试了一下,还是报错
回复

使用道具 举报

szjuliet  版主
 楼主|

发表于 2019-9-17 21:00:06

wl2 发表于 2019-9-17 09:13
刚刚试了一下,还是报错

直接在浏览器里输入地址https://git.oschina.net/dfrobot/ ... ge_esp32_index.json呢?能打开吗?
回复

使用道具 举报

wl2  学徒

发表于 2019-9-18 11:24:06

szjuliet 发表于 2019-9-17 21:00
直接在浏览器里输入地址https://git.oschina.net/dfrobot/ ... ge_esp32_index.json呢?能打开吗? ...

谢谢版主,教程中链接的有问题,换这个可以了
回复

使用道具 举报

RiesenQiao  学徒

发表于 2019-10-8 09:59:05

wl2 发表于 2019-9-18 11:24
谢谢版主,教程中链接的有问题,换这个可以了

请问下是哪个链接,我的也是下载报错
回复

使用道具 举报

RiesenQiao  学徒

发表于 2019-10-8 10:01:08

为什么下载会报错的?换了链接也不行,直接在浏览器上可以打开
回复

使用道具 举报

szjuliet  版主
 楼主|

发表于 2019-10-8 11:47:16

RiesenQiao 发表于 2019-10-8 10:01
为什么下载会报错的?换了链接也不行,直接在浏览器上可以打开

这个地址:https://gitee.com/dfrobot/FireBe ... ge_esp32_index.json
帖子里有链接地址
回复

使用道具 举报

文武  学徒

发表于 2019-11-10 18:02:02

啊按照教程文件->首选项,在附加开发板管理器网址中维护了https://git.oschina.net/dfrobot/FireBeetle-ESP32/raw/master/package_esp32_index.json,但是在工具->板子->开发板管理器中搜不到FireBeetle相关下载,帮解答下
回复

使用道具 举报

文武  学徒

发表于 2019-11-10 21:45:25

szjuliet 发表于 2019-10-8 11:47
这个地址:https://gitee.com/dfrobot/FireBeetle-ESP32/raw/master/package_esp32_index.json
帖子里有 ...

版主我用https://gitee.com/dfrobot/FireBeetle-ESP32/raw/master/package_esp32_index.json,这个地址还是报错,是啥意思?
回复

使用道具 举报

szjuliet  版主
 楼主|

发表于 2019-11-13 17:26:54

文武 发表于 2019-11-10 21:45
版主我用https://gitee.com/dfrobot/FireBeetle-ESP32/raw/master/package_esp32_index.json,这个地址还 ...

你进入首选项把你输入的地址复制,到浏览器地址栏粘贴打开看会不会报错。正常的话会显示package_esp32_index.json文件的内容,一大堆键值对。
回复

使用道具 举报

DFSyMvyEHVI  学徒

发表于 2020-2-27 20:10:29

RiesenQiao 发表于 2019-10-8 10:01
为什么下载会报错的?换了链接也不行,直接在浏览器上可以打开

你好,请问你的问题解决了吗?我遇到了和你相似的问题
回复

使用道具 举报

szjuliet  版主
 楼主|

发表于 2020-3-29 18:52:18

DFSyMvyEHVI 发表于 2020-2-27 20:10
你好,请问你的问题解决了吗?我遇到了和你相似的问题

今天查了wiki,下载地址改成这个了:http://download.dfrobot.top/FireBeetle/package_esp32_index.json
回复

使用道具 举报

哄哄4  学徒

发表于 2020-4-1 20:43:52

真的无力吐槽了,换了地址也不改改教程,不改教程里面的地址,也不做个声明,太耽误时间了....
回复

使用道具 举报

DFr1JVabdwI  学徒

发表于 2020-4-6 13:54:40

FireBettle在Arduino安装成功后,第二天打开在底下显示下载失败怎么办?
回复

使用道具 举报

DFr1JVabdwI  学徒

发表于 2020-4-6 13:58:07

DFr1JVabdwI 发表于 2020-4-6 13:54
FireBettle在Arduino安装成功后,第二天打开在底下显示下载失败怎么办?

但是上传代码显示成功,不过板子的红光一直闪
回复

使用道具 举报

szjuliet  版主
 楼主|

发表于 2020-4-6 16:19:16

DFr1JVabdwI 发表于 2020-4-6 13:58
但是上传代码显示成功,不过板子的红光一直闪

按一下板子上的reset试试
回复

使用道具 举报

学如  学徒

发表于 2020-7-16 20:24:52

szjuliet 发表于 2020-3-29 18:52
今天查了wiki,下载地址改成这个了:http://download.dfrobot.top/FireBeetle/package_esp32_index.json ...

终于有显示了,但是下载巨慢,能不能解决一波?
回复

使用道具 举报

陈亚坤  学徒

发表于 2020-11-7 10:45:03

szjuliet 发表于 2019-9-17 21:00
直接在浏览器里输入地址https://git.oschina.net/dfrobot/ ... ge_esp32_index.json呢?能打开吗? ...

http://download.dfrobot.top/FireBeetle/package_esp32_index.json
回复
